防爆露点計(静電容量式)　TK-100TR-EX

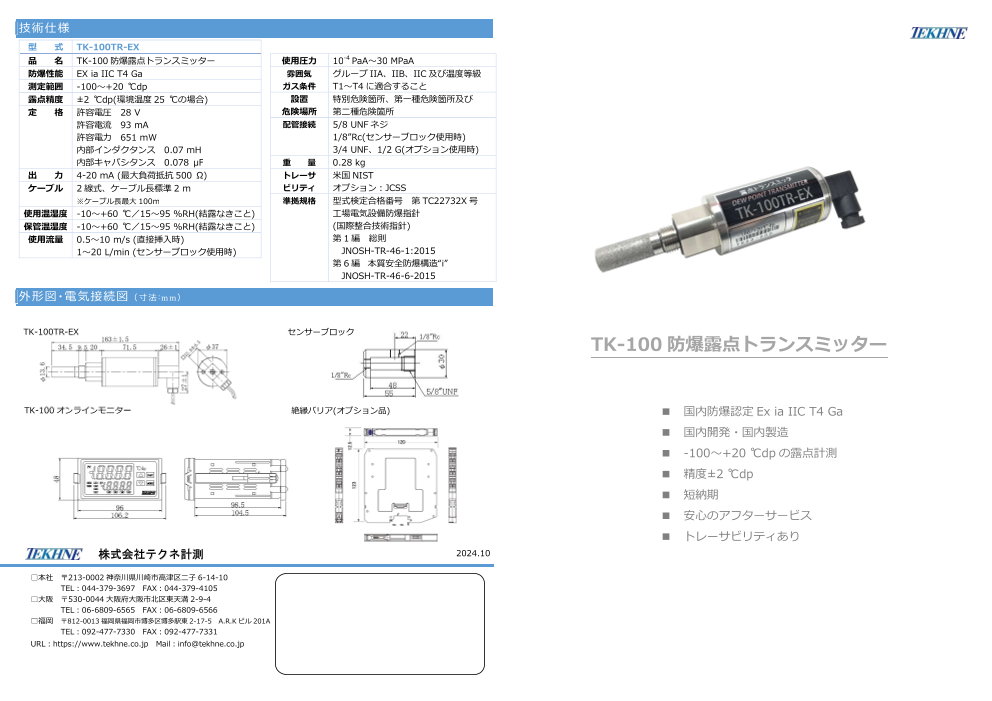

技術仕様 型 式 TK-100TR-EX 品 名 TK-100 防爆露点トランスミッター 使用圧力 10-4 PaA～30 MPaA 防爆性能 EX ia IIC T4 Ga 雰囲気 グループ IIA、IIB、IIC 及び温度等級 測定範囲 -100～+20 ℃dp ガス条件 T1～T4 に適合すること 露点精度 ±2 ℃dp(環境温度 25 ℃の場合) 設置 特別危険箇所、第一種危険箇所及び 定 格 許容電圧 28 V 危険場所 第二種危険箇所 許容電流 93 mA 配管接続 5/8 UNF ネジ 許容電力 651 mW 1/8”Rc(センサーブロック使用時) 内部インダクタンス 0.07 mH 3/4 UNF、1/2 G(オプション使用時) 内部キャパシタンス 0.078 μF 重 量 0.28 kg 出 力 4-20 mA (最大負荷抵抗 500 Ω) トレーサ 米国 NIST ケーブル 2 線式、ケーブル⾧標準 2 m ビリティ オプション:JCSS ※ケーブル⾧最大 100m 準拠規格 型式検定合格番号 第 TC22732X 号 使用温湿度 -10～+60 ℃／15～95 %RH(結露なきこと) 工場電気設備防爆指針 保管温湿度 -10～+60 ℃／15～95 %RH(結露なきこと) (国際整合技術指針) 使用流量 0.5～10 m/s (直接挿入時) 第 1 編 総則 1～20 L/min (センサーブロック使用時) JNOSH-TR-46-1:2015 第 6 編 本質安全防爆構造“i” JNOSH-TR-46-6-2015 外形図・電気接続図（寸法 :mm） TK-100TR-EX センサーブロック TK-100 防爆露点トランスミッター TK-100 オンラインモニター 絶縁バリア(オプション品) ■ 国内防爆認定 Ex ia IIC T4 Ga ■ 国内開発・国内製造 ■ -100～+20 ℃dp の露点計測 ■ 精度±2 ℃dp ■ 短納期 ■ 安心のアフターサービス ■ トレーサビリティあり 株式会社テクネ計測 2024.10 □本社 〒213-0002 神奈川県川崎市高津区二子 6-14-10 TEL:044-379-3697 FAX:044-379-4105 □大阪 〒530-0044 大阪府大阪市北区東天満 2-9-4 TEL:06-6809-6565 FAX:06-6809-6566 □福岡 〒812-0013 福岡県福岡市博多区博多駅東 2-17-5 A.R.K ビル 201A TEL:092-477-7330 FAX:092-477-7331 URL:https://www.tekhne.co.jp Mail:info@tekhne.co.jp

国内防爆認定露点計 高信頼性の校正・トレーサビリティ TK-100 防爆露点トランスミッターは爆発危険区域でのガス中水分計測を念頭に TK-100 防爆露点トランスミッターは、厳格な温湿度管理がされた当社 開発された静電容量式露点計です。静電容量式露点計は、水分吸着量に応じ静電 校正室で、米国 NIST とトレーサビリティをもつ基準露点計を用いて、 容量が変化する素子を検知部として用いた露点計です。 校正されています。 本器は、絶縁バリアと組み合わせて本質安全防爆システムを構成、 また、当社は－70 ℃から－10 ℃までの低露点域のおける国際 MRA 対応 特別危険箇所(旧指針 0 種場所)での使用が可能です。非危険場所に の JCSS 認定業者です。本認定は、ISO/IEC17025 に準拠した品質マネジ 絶縁バリアを設置、トランスミッターへの電源供給も非危険場所で行います。 メントシステムに則った校正を行っていることを国の審査機関の監査に 測定範囲-100 ℃~+20 ℃の露点を精度±2 ℃で検知、測定値はアナログ ※当社校正室は、国際 MRA JCSS 認定業者です。 TK-100 防爆露点トランスミッター よって確認されたものです。(株)テクネ計測は日本で初めて低水分域の JCSS0272 は当校正室の認定番号です。 4-20 mA で出力され、絶縁バリアを介して非危険場所での露点管理に用いられま TK-100TR-EX 認定業者となりました。これにより、従来の NIST トレーサビリティの校正 す。 証明書に加え、国際 MRA 対応の JCSS 校正証明書を発行することも可能となりました。 システム構成、サンプリング機器 精度の高い水分計測を行うためには、測定ガスの種類、汚れの程度、流量、圧力や測定したい露点などを考慮して、適切 高性能の国産品、安心のアフターサービス な配管材質・機器を選定することが必要となります。 TK-100 防爆露点トランスミッターは、40 年の露点計に携わった経験を生かし開発されました。 通常はセンサーブロックを使用し測定を行いますが、測定ガス、環境がクリーンな場合、検知部に 5/8 UNF の接続用ネジ 製造・生産ライン・校正まですべての工程を国内で行なうことにより、高品質を確保し、且つ短納期での出荷体 が備えているためダクトにネジを切り直接挿入することが可能です。 制を確立しております。さらに、お客様のあらゆる現場状況に導入しやすい価格帯でのご提供を徹底的に追及し (株)テクネ計測は様々な状況を考慮し、お客様にとって最適なソリューションを提供いたします。 ております。 また、主たる故障原因である検知部の交換修理を行っております。これにより、ランニングコストを最小限に抑 電気配線接続方法 えることができます。定期的な校正の実施中は代替機の貸出もできますので、お客様のプロセスを停止すること なく、メンテナンスを行うことが可能です。 名称・型番一覧表 TK-100 防爆露点トランスミッタ(型式 TK-100TR-EX)は、本質安全トランスミッター、ケーブルのセットで す。下表で、★は TK-100TR-EX に含まれる供給品です。 表．名称・型番一覧表 本機器は特殊危険箇所(旧指針の 0 種場所)、第 1 類危険箇所、第 2 類危険箇所に設置することができます。 分 類 名 称 型番 防爆露点トランスミッター（★） TK-100TR-EX スターターキット A ---サンプリング標準モデル TK-100MS センサー 接続径変更アダプタ(5/8 UNF→3/4 UNF 変換) TK-100OP-34 接続径変更アダプタ(5/8 UNF→1/2 G 変換) TK-100OP-29 サンプリングガスに流れがある場合にご使用 非危険場所でご使用いただける表示器です。 センサー 2 線式センサーケーブル (2 m) （★） TK-100-2W-02 いただけるサンプリングの標準モデルです。 ケーブル センサーケーブル⾧さ指定可（最⾧ 100 m） TK-100-2W-△△△※1 電源:100～240 VAC ±10 % 絶縁バリア GMI 社製絶縁バリア D5014S セット内容:センサーブロック アナログ出力:4-20 mA TK-100 オンラインモニター（MＳ型） TK-100MS フィルター、流量調整用 アラーム:a 接点 3 点 ニードル弁、流量計、 モニター TK-100 オンラインモニター（MU 型） TK-100MU-AI ・露点℃dp・ppm など 2 単位切替表示可能 配管・接続部ユニオン一式 モニター用電源コード TK-100OP-06 接続径:6 ｍｍくい込み継手 (オプション 1/4”) サンプリング センサーブロック TK-100SS 機器 スターターキット A TK-100SA スターターキット AP ---機器の保護に--- センサーブロック スターターキット AP TK-100AP 日本語取扱説明書 （★） - スターターキット A をプラスチック筐体で センサー部に装着して配管接続にご使用 書類 試験成績書 TK-100D-01 保護したモデルです。 いただけます。 校正証明書・トレーサビリティ体系図 TK-100D-02 校正証明書 (JCSS, -70/-50/-30/-10 ℃dp) ※2 TK-100D-03 セット内容:筐体、フィルター、流量計、 接続径:1/8"Rc ※1 △△△にはご希望のセンサーケーブルの⾧さを記載ください。(最⾧ 100m) センサーブロック 材質:SUS304 ※2 JCSS 校正は、校正点を-70/-50/-30/-10 ℃dp の中からご指定下さい。 配管・接続部ユニオン一式 ※詳細寸法は外形図参照 接続径:1/4”Rc 筐体材質:プラスチック製 表記内容は予告なく変更する場合があるので、ご了承願います 寸法:約 200W×300H×180D mm
