静電容量式ポータブル露点計　TK-100 NK-I型

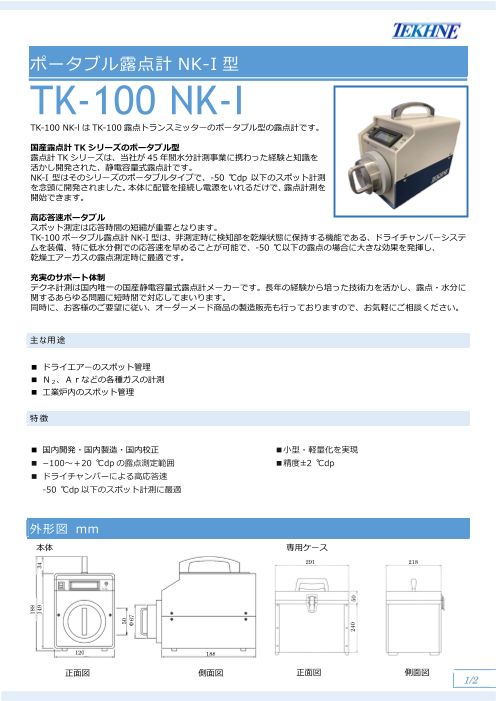

ポータブル露点計 NK-I 型 TK-100 NK-I TK-100 NK-l は TK-100 露点トランスミッターのポータブル型の露点計です。 国産露点計 TK シリーズのポータブル型 露点計 TK シリーズは、当社が 45 年間水分計測事業に携わった経験と知識を 活かし開発された、静電容量式露点計です。 NK-I 型はそのシリーズのポータブルタイプで、-50 ℃dp 以下のスポット計測 を念頭に開発されました。本体に配管を接続し電源をいれるだけで、露点計測を 開始できます。 高応答速ポータブル スポット測定は応答時間の短縮が重要となります。 TK-100 ポータブル露点計 NK-I 型は、非測定時に検知部を乾燥状態に保持する機能である、ドライチャンバーシステ ムを装備、特に低水分側での応答速を早めることが可能で、-50 ℃以下の露点の場合に大きな効果を発揮し、 乾燥エアーガスの露点測定時に最適です。 充実のサポート体制 テクネ計測は国内唯一の国産静電容量式露点計メーカーです。⾧年の経験から培った技術力を活かし、露点・水分に 関するあらゆる問題に短時間で対応してまいります。 同時に、お客様のご要望に従い、オーダーメード商品の製造販売も行っておりますので、お気軽にご相談ください。 主な用途 ■ ドライエアーのスポット管理 ■ Ｎ２、Ａｒなどの各種ガスの計測 ■ 工業炉内のスポット管理 特徴 ■ 国内開発・国内製造・国内校正 ■小型・軽量化を実現 ■ ­100～＋20 ℃dp の露点測定範囲 ■精度±2 ℃dp ■ ドライチャンバーによる高応答速 -50 ℃dp 以下のスポット計測に最適 外形図 mm 本体 専用ケース 291 218 120 188 正面図 側面図 正面図 側面図 1/2 188 149 34 50 Φ67 240 50

名称・型番・オプション一覧表 分 類 名 称 型 番 供 給 範 囲 センサー ポータブル露点計 NK-I 型 TK-100-NK-I 〇 付属品 充電池、充電器、AC アダプタ、出力ケーブル - 〇 ケース 専用ケース TK-100NK-C オプション 書類 試験成績書 TK-100D-01 オプション 校正証明書・トレーサビリティ体系図 TK-100D-02 オプション JCSS 校正証明書・トレーサビリティ体系図※ TK-100D-03 オプション 取扱説明書 - 〇 ※JCSS 校正は、校正点を-70/-50/-30/-10 ℃dp の中からご指定下さい。 技術仕様 測定仕様 測定範囲 -100～+20 ℃dp 精度 ±２ ℃dp (環境温度 25 ℃の場合) 一般仕様 供給電源 単三形電池×4 または 100VAC 付属:充電池、充電器、AC アダプタ－ 充電時間 約 7 時間 使用時間 約 15 時間 出力 4-20 mA、最大負荷抵抗 550 Ω、専用ケーブル付 表示 3-1/2 桁 LED 使用温湿度 0～+50 ℃／15～95 %RH(結露なきこと) 保管温湿度 -10～+60 ℃ ／15～95 %RH(結露なきこと) 使用圧力 大気圧 使用流量 1～20 L/min 接続 6 mm スウェージロック継手相当 本体サイズ 120 W x 149 H x 188 D mm 専用ケースサイズ 291 W x 290 H x 218 D mm 重量 約 3.5 kg トレーサビリティ 米国 NIST、(オプション:JCSS) 本カタログは予告なく変更する場合があります。 株式会社テクネ計測 □本社 〒213-0002 神奈川県川崎市高津区二子 6-14-10 TEL:044-379-3697 FAX:044-379-4105 □大阪 〒530-0044 大阪府大阪市北区東天満 2-9-4 TEL:06-6809-6565 FAX:06-6809-6566 □福岡 〒812-0013福岡県福岡市博多区博多駅東 2-17-5 A.R.Kビル 201A TEL: 092-477-7330 FAX: 092-477-7331 URL:https://www.tekhne.co.jp Mail:info@tekhne.co.jp 2/2
