精密切断・樹脂埋込・試料研磨『消耗品総合カタログ』価格表付

製品カタログ

試料作成の精密切断砥石、埋め込み樹脂、研磨剤等の消耗品の総合カタログです。組織観察をされている方は是非1度ご覧ください。

■切断
切断砥石、ダイヤモンドホイールをご紹介しています。オリジナルブランドのメイビアシリーズ等御座います。

■埋込
フェノール、エポキシ、アクリル等の熱間樹脂と、ポリエステル樹脂(スチレンフリー)、エポキシ樹脂(劇物非該当)等の常温樹脂のご紹介をしています。

■研磨
研磨紙、ダイヤモンドプレート、ダイヤモンド研磨剤、アルミナ、コロイダルシリカ、バフ、潤滑剤等を低価格でご紹介しています。

このカタログについて

ドキュメント名 精密切断・樹脂埋込・試料研磨『消耗品総合カタログ』価格表付
ドキュメント種別 製品カタログ
ファイルサイズ 1.3Mb
登録カテゴリ
取り扱い企業 ハルツォク・ジャパン株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
ハルツォク・ジャパン 総合カタログ【切断機・埋込機・研磨機】
製品カタログ

ハルツォク・ジャパン株式会社

この企業の関連カタログの表紙
全自動試料研磨機『VELOX-102』
製品カタログ

ハルツォク・ジャパン株式会社

この企業の関連カタログの表紙
精密切断機のスタンダード『SERVOCUT-302』
製品カタログ

ハルツォク・ジャパン株式会社

このカタログの内容

Page1

P1表紙

2 0 2 2 年 消耗品価格表 Vol. 2 ハルツォク・ジャパン 株式会社 〒170-0003 東京都豊島区駒込2-3-7 TEL:03-5907-1774 FAX:03-5907-1770 www.h-metallog.com
Page2

P2裏表紙

消耗品種類 ページ <研磨> ダイヤモンドスプレー、ダイヤモンドペースト、潤滑剤 1 ダイヤモンドスラリー、サスペンション、酸化物研磨剤 2 研磨布 3 SIC耐水研磨紙 4 ダイヤモンドプレート/パッド・ラッピングフィルム 5 <埋込> 埋め込み樹脂(熱間・常温) 6 埋め込み用備品 7 埋め込み樹脂(テクノビット) 8 <切断> レジノイド砥石 9 ダイヤモンド・CBNホイール 10 2022年4月1日より一部商品の価格を改定させていただきました。 ハルツォク・ジャパン 株式会社 〒170-0003 東京都豊島区駒込2-3-7 TEL:03-5907-1771 FAX:03-5907-1770 www.h-metallog.com
Page3

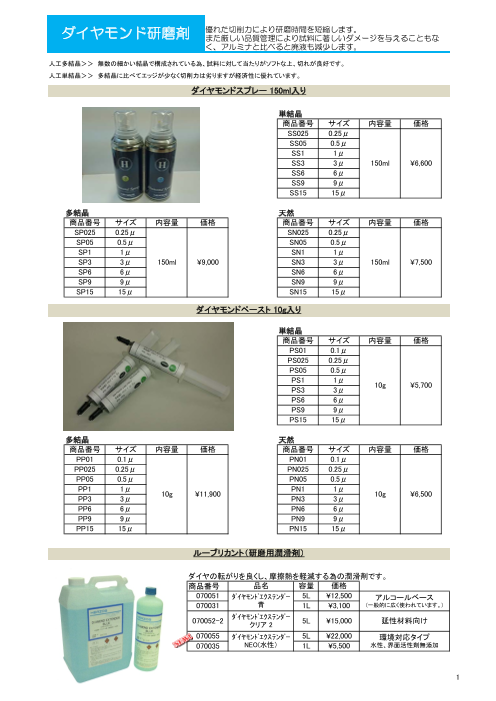

P3研磨剤1

ダイヤモンド研磨剤 優れた切削力により研磨時間を短縮します。 また厳しい品質管理により試料に著しいダメージを与えることもな く、アルミナと比べると廃液も減少します。 人工多結晶>> 無数の細かい結晶で構成されている為、試料に対して当たりがソフトな上、切れが良好です。 人工単結晶>> 多結晶に比べてエッジが少なく切削力は劣りますが経済性に優れています。 ダイヤモンドスプレー 150ml入り 単結晶 商品番号 サイズ 内容量 価格 SS025 0.25μ SS05 0.5μ SS1 1μ SS3 3μ 150ml ¥6,600 SS6 6μ SS9 9μ SS15 15μ 多結晶 天然 商品番号 サイズ 内容量 価格 商品番号 サイズ 内容量 価格 SP025 0.25μ SN025 0.25μ SP05 0.5μ SN05 0.5μ SP1 1μ SN1 1μ SP3 3μ 150ml ¥9,000 SN3 3μ 150ml ¥7,500 SP6 6μ SN6 6μ SP9 9μ SN9 9μ SP15 15μ SN15 15μ ダイヤモンドペースト 10g入り 単結晶 商品番号 サイズ 内容量 価格 PS01 0.1μ PS025 0.25μ PS05 0.5μ PS1 1μ 10g ¥5,700 PS3 3μ PS6 6μ PS9 9μ PS15 15μ 多結晶 天然 商品番号 サイズ 内容量 価格 商品番号 サイズ 内容量 価格 PP01 0.1μ PN01 0.1μ PP025 0.25μ PN025 0.25μ PP05 0.5μ PN05 0.5μ PP1 1μ PN1 1μ 10g ¥11,900 10g ¥6,500 PP3 3μ PN3 3μ PP6 6μ PN6 6μ PP9 9μ PN9 9μ PP15 15μ PN15 15μ ルーブリカント(研磨用潤滑剤) ダイヤの転がりを良くし、摩擦熱を軽減する為の潤滑剤です。 商品番号 品名 容量 価格 070051 ダイヤモンドエクステンダー 5L ¥12,500 アルコールベース 070031 青 1L ¥3,100 (一般的に広く使われています。) 070052 ダイヤモンドエクステンダー 5L ¥11,800 延性材料向け 070032 クリア 1L ¥3,000 070054 ルーブリカント 5L ¥22,000 環境対応タイプ 070033 水性 1L ¥5,500 1
Page4

P4研磨剤2

ダイヤモンド研磨剤 優れた切削力により研磨時間を短縮します。 また厳しい品質管理により試料に著しいダメージを与えることもな く、アルミナと比べると廃液も減少します。 人工多結晶>> 無数の細かい結晶で構成されている為、試料に対して当たりがソフトな上、切れが良好です。 人工単結晶>> 多結晶に比べてエッジが少なく切削力は劣りますが経済性に優れています。 スラリー 250ml入り 単結晶 多結晶 商品番号 サイズ 価格 商品番号 サイズ 価格 KS01 0.1μ KP01 0.1μ KS025 0.25μ KP025 0.25μ KS05 0.5μ KP05 0.5μ KS1 1μ KP1 1μ ¥7,500 ¥9,500 KS3 3μ KP3 3μ KS6 6μ KP6 6μ KS9 9μ KP9 9μ KS15 15μ KP15 15μ ダイヤモンドサスペンション 250ml入り ※自動供給機をお使いの方へお勧め致します。 単結晶 多結晶 商品番号 サイズ 価格 商品番号 サイズ 価格 KSS025 0.25μ KPS025 0.25μ KSS1 1μ KPS1 1μ KSS3 3μ KPS3 3μ KSS6 6μ ¥8,000 KPS6 6μ ¥13,000 KSS9 9μ KPS9 9μ KSS15 15μ KPS15 15μ KSS30 30μ KPS30 30μ 潤滑剤入りスラリー ※自動供給機をお使いの方へお勧め致します。 多結晶 250ml入り 多結晶 500ml入り 商品番号 サイズ 価格 商品番号 サイズ 価格 KPA025 0.25μ KPA025-500 0.25μ KPA1 1μ KPA1-500 1μ KPA3 3μ KPA3-500 3μ ¥8,000 ¥16,000 KPA6 6μ KPA6-500 6μ KPA9 9μ KPA9-500 9μ KPA15 15μ KPA15-500 15μ より高度な面を要求される方々に向けて、ダイヤモンド研磨後の最 終仕上げ剤です。使いやすいスラリータイプに加え、経済的なパウ 酸化物研磨剤 ダータイプも揃えています。 アルミナスラリー(非凝集性) アルミナ粉末(非凝集性) シリカスラリー 商品番号 サイズ 容量 価格 商品番号 サイズ 容量 価格 商品番号 サイズ 容量 品名 価格 KA1 1μ AP3 3μ KS003 1L ¥5,000 0.03μ シリカ KA03 0.3μ AP1 1μ 500g ¥8,000 KS003-5 5L ¥22,500 KA01 0.1μ 500ml ¥10,000 AP03 0.3μ KS006 1L ¥5,000 0.06μ コロイダルシリカ KA005 0.05μ AP01 0.1μ KS006-5 5L ¥22,500 300g ¥10,000 KA003 0.03μ AP005 0.05μ 2
Page5

P5研磨布

研磨布 布の選択は研磨の仕上がりに対し、一番重要な要素です。ダイヤ・アルミナ・シリカなど の研磨剤や試料の特性に合ったものを選択して下さい。 硬 質 シルク(粗目) 5枚入(中間仕上げ) シルクB(細目)5枚入(中間仕上げ) サテンクロス 5枚入(粗・中間仕上げ) 試料 : 鉄鋼、非鉄、樹脂、岩石等 試料 : 複合材料、鉄鋼、非鉄、樹脂、岩石等 試料 : 高硬度、硬質材、複合材 砥粒:ダイヤ 15~1μ 砥粒:ダイヤ 6~1μ 砥粒:ダイヤ 9~1μ 商品番号 経 価格 商品番号 経 価格 商品番号 経 価格 TH001 200mm ¥11,800 TH001-B 200mm ¥11,800 TPS-200 200mm ¥10,400 TH007 250mm ¥14,400 TH007-B 250mm ¥14,400 TPS-250 250mm ¥13,700 TH010 300mm ¥16,900 TH010-B 300mm ¥16,900 TPS-300 300mm ¥15,900 羊毛(粗目) 5枚入(中間・最終仕上げ) 羊毛B(細目)5枚入(中間・最終仕上げ) S-Plan 10枚入(中間・最終仕上げ) 試料 : 鉄鋼、非鉄等 試料 : 鉄鋼、非鉄等 試料 : 鉄鋼、非鉄、セラミックス、複合材、溶射材等 砥粒:ダイヤ 9~1μ 砥粒:ダイヤ 6~1μ 砥粒:ダイヤ 9~1μ 商品番号 経 価格 商品番号 経 価格 商品番号 経 価格 8inch TH002 200mm ¥11,400 TH002-B 200mm ¥11,400 E17400 ¥12,000 /200mm 10inch TH008 250mm ¥13,750 TH008-B 250mm ¥13,750 E17402 ¥18,700 /250mm 12inch TH011 300mm ¥16,250 TH011-B 300mm ¥16,250 E17404 ¥19,800 /300mm Durplan プラノ 10枚入(中間仕上げ) ナイロンクロス 10枚入(中間・最終仕上げ) Durplan ウルトラ 10枚入(中間仕上げ) 試料 : 鉄鋼、硬質材料、セラミックス、溶射材等 試料:電子材料、軟質材料、非鉄、樹脂等 試料 : 鉄鋼、硬質材料、セラミックス、溶射材等 砥粒:ダイヤ 15~3μ 砥粒:ダイヤ6~1 砥粒:ダイヤ 9~3μ 商品番号 経 価格 商品番号 経 価格 商品番号 経 価格 8inch 8inch 8inch E17592 ¥12,100 E17168 ¥12,000 E17192 ¥11,800 /200mm /200mm /200mm 10inch 10inch 10inch E17594 ¥17,600 E17170 ¥12,700 E17194 ¥16,200 /250mm /250mm /250mm 12inch 12inch 12inch E17596 ¥20,900 E17172 ¥19,200 E17196 ¥19,800 /300mm /300mm /300mm 223mm/ E17594-223 ¥19,800 GIGA用 230mm/ E17594-230 ¥19,800 GIGA-S用 軟 質 スエード 5枚入(最終仕上げ) アルファガム 10枚入(最終仕上げ) マルチクロス 10枚入(最終仕上げ) 試料:殆どの材料 試料:殆どの材料 試料:殆どの材料 砥粒:ダイヤ 3~0.1μ、酸化物 砥粒:ダイヤ 3~0.1μ、酸化物 砥粒:ダイヤ 3~0.1μ、酸化物 商品番号 経 価格 商品番号 経 価格 商品番号 経 価格 8inch 8inch TH003 200mm ¥10,600 E17258 ¥8,200 E17606 ¥9,100 /200mm /200mm 10inch 10inch TH009 250mm ¥12,500 E17260 ¥9,700 E17608 ¥11,500 /250mm /250mm 12inch 12inch TH012 300mm ¥15,000 E17262 ¥11,500 E17611 ¥13,700 /300mm /300mm 223mm/ E17260-223 ¥13,200 GIGA用 230mm/ E17260-230 ¥13,200 GIGA-S用 ケミッククロス-2 10枚入(最終仕上げ) 試料:殆どの材料 マグノプレート(金属板) 砥粒:酸化物 マグノベース(マグネットシート) 商品番号 経 価格 マグノプレート(金属板) マグノベース(マグネットシート) MSC-200 200mm ¥22,000 サイズ 価格 商品コード サイズ 価格 商品コード MSC-250 250mm ¥27,500 200mm ¥1,700 MAGP200 200mm ¥5,800 MAGB200 MSC-300 300mm ¥33,000 250mm ¥1,900 MAGP250 250mm ¥6,600 MAGB250 300mm ¥2,000 MAGP300 300mm ¥7,000 MAGB300 研磨剤 研磨バフ 価格表に掲載している以外のφサイズや研磨布もございます。 詳細はお問い合 マグノプレート わせ下さい。 マグノベース 3
Page6

P6耐水紙(写真)

Sic研磨紙 中間仕上げに用いるシリコンカーバイトの耐水研磨紙です。 #80~#4000迄のラインアップで手動機・自動機どちらの使用にもお応えしま す 裏のり無し 100枚入り 裏のり付 100枚入り φ200mm #80 ¥5,700 φ200mm #80 ¥11,500 (204mm、223mm #120、#180 (204mm、223mm #120、#180 ¥9,800 は同価格) #240、#320、#400 ¥4,600 は同価格) #240、#320、#400 #600、#800、#1000 #600、#800、#1000 #1200、#1500 ¥5,700 #1200、#1500 ¥11,500 #2000 ¥7,700 #2000 ¥13,000 φ8"(約204mm) #2400、#4000 ¥26,000 φ8"(約204mm) #2400、#4000 ¥39,000 φ250mm #80 ¥8,900 φ250mm #80 ¥15,200 #120、#180 #120、#180 #240、#320、#400 ¥6,500 #240、#320、#400 ¥12,800 #600、#800、#1000 #600、#800、#1000 #1200、#1500 ¥8,900 #1200、#1500 ¥15,200 #2000 ¥9,900 #2000 ¥16,200 #2400、#4000 ¥39,000 #2400、#4000 ¥46,000 φ300mm #80 ¥11,600 φ300mm #80 ¥20,800 (305mmは同価格) #120、#180 (305mmは同価格) #120、#180 #240、#320、#400 ¥8,900 #240、#320、#400 ¥17,500 #600、#800、#1000 #600、#800、#1000 #1200、#1500 ¥11,600 #1200、#1500 ¥20,800 #2000 ¥13,500 #2000 ¥22,000 φ12"(約305mm) #2400、#4000 ¥48,000 φ12"(約305mm) #2400、#4000 ¥66,000 2021年4月1以降 #220、#500 は原材料の廃番に伴い、在庫が無くなり次第販売終了となります。 糊付き金属板(糊無し耐水研磨紙を固定できます) AP-200 φ200 1枚 ¥9,000 AP-223 φ223 1枚 ¥10,000 AP-250 φ250 1枚 ¥11,000 AP-300 φ300 1枚 ¥12,000 価格表に掲載している以外のφサイズや中心穴あきタイプもございます。 << φ223mm、φ230mm、インチサイズ、ドーナツ型(中心穴あき)、長方形タイプ 等々>>お気軽にお問合せ下さい。 4
Page7

P7ダイヤモンドパッド・ラッピングフィルム

ダイヤモンドプレート ダイヤモンド砥粒を特殊基材にコーティングしたもので、硬質材料や複合材 料の面出しに威力を発揮します。 商品番号 粒度 サイズ 価格 ※ダヤモンドパッドよりも凹凸面が調整されているため DP200-60 60 φ200mm ¥10,000 手動研磨でも簡単に使えます DP200-120 120 φ200mm ¥8,100 DP200-240 240 φ200mm ¥7,600 DP200-600 600 φ200mm ¥7,600 DP200-1200 1200 φ200mm ¥7,600 DP250-60 60 φ250mm ¥13,000 DP250-120 120 φ250mm ¥10,400 DP250-240 240 φ250mm ¥9,300 DP250-600 600 φ250mm ¥9,300 DP250-1200 1200 φ250mm ¥9,300 DP300-60 60 φ300mm ¥16,000 DP300-120 120 φ300mm ¥13,700 DP300-240 240 φ300mm ¥12,500 DP300-600 600 φ300mm ¥12,500 耐水研磨紙の代わりご使用いただけます。 DP300-1200 1200 φ300mm ¥12,500 ダイヤモンドパッド ダイヤモンド砥粒を金属板に接着したもので、切削力・耐久性に優れ作業時 間も短縮できます。 商品番号 粒度 サイズ 価格 D200-80 #80 φ200mm ¥14,300 D200-220 #220 φ200mm ¥9,900 D200-600 #600 φ200mm ¥9,900 D200-1500 #1500 φ200mm ¥9,900 D250-80 #80 φ250mm ¥16,500 D250-220 #220 φ250mm ¥13,200 D250-600 #600 φ250mm ¥13,200 D250-1500 #1500 φ250mm ¥13,200 D300-80 #80 φ300mm ¥22,000 D300-220 #220 φ300mm ¥16,500 D300-600 #600 φ300mm ¥16,500 D300-1500 #1500 φ300mm ¥16,500 電子材料等の精密な研磨に適しています。のりを使用せずにフィルムをシリコン ラッピングフィルム シートによって固定する為、従来品には無い平坦性が表現されます。 WAラッピングフィルム(WA砥粒) 100枚入り 径 粒度 # 価格 φ8"(204mm) #400、#600、#800、#1000 #1500、#2000、#3000 ¥19,000 #4000、#6000、#8000 #10000 ¥22,000 φ10"(254mm) #400、#600、#800、#1000 #1500、#2000、#3000 ¥25,000 #4000、#6000、#8000 ラッピングフィルム #10000 ¥30,000 シリコンシート φ12"(305mm) #400、#600、#800、#1000 #1500、#2000、#3000 ¥50,000 回転板 #4000、#6000、#8000 #10000 ¥59,000 シリコンシート 1枚入り ダイヤモンドラッピングフィルム(ダイヤモンド砥粒) 5枚入り 商品番号 サイズ 価格 径 粒度 μ 価格 SIC204 φ8" (約204mm) ¥4,000 φ8"(204mm) 30μ、15μ、9μ ¥16,500 SIC254 φ10" (約254mm) ¥6,300 5μ、3μ、2μ、1μ SIC305 φ12" (約305mm) ¥9,000 0.2μ、0.5μ ¥19,000 シリコンシートは裏面に粘着処理をしていますので、研磨盤にシリコンシートを貼って頂け φ10"(254mm) 30μ、15μ、9μ ¥17,500 れば、ラッピングフィルムが簡単に着脱出来ます。 5μ、3μ、2μ、1μ 0.2μ、0.5μ ¥20,000 φ12"(305mm) 30μ、15μ、9μ ¥24,500 上記他 228x280mmのフィルムもございます。 5μ、3μ、2μ、1μ 0.2μ、0.5μ ¥28,500 5
Page8

P8埋め込み樹脂

熱間プレス機を使用して加熱・加圧して成型する樹脂 熱間埋込樹脂 です。アクリルは冷却時に硬化する熱可塑性樹脂で、 その他は温度の上昇によって硬化する熱硬化性樹脂で す。 商品番号 品名 特徴 容量 価格 1535 フェノール 黒(粉末) 経済的に優れ通常の試料埋込に適します。 2.5kg ¥4,700 29-001 フェノール樹脂 顆粒タイプ 黒 顆粒タイプ 1kg ¥1,700 29-001/10 フェノール樹脂 顆粒タイプ 黒 顆粒(大容量)タイプ 10kg ¥13,000 29-002 フェノール樹脂 顆粒タイプ 赤 顆粒タイプ 1kg ¥2,100 29-002/10 フェノール樹脂 顆粒タイプ 赤 顆粒(大容量)タイプ 10kg ¥17,000 1605 アクリルH-2(粉末) 透明で研磨レベルの確認が容易です。 2.5kg ¥7,000 1821 アクリル K (粉末) 透明で研磨レベルの確認が容易。時短タイプ。 2.5kg ¥7,000 1892 導電性の樹脂で電子顕微鏡観察に適していま 2.5kg ¥14,500 カーボン入り樹脂(マリポーサF) 1892-1 す。 1kg ¥7,000 29-011 エポキシ(顆粒) 硬度が高く優れた密着性を持ちます。 1kg ¥9,900 1721※ ジアリルフタレート※ ガラス繊維入りでダレを防止します。 2.5kg ¥7,000 ※1721 ジアリルフタレートは2022年秋頃に販売終了となりますが、引き続き後継品を発売いたします。 フェノール フェノール アクリル エポキシ ジアリルフタレート カーボン入り樹脂 マリポーサF 熱や圧に弱い試料や一度にたくさんの試料を埋込む方に適してい ます。熱間プレス機を使用せず、多様な形に埋込めます。エポキ シ樹脂には脱泡と密着性向上のに、真空含浸機 バキュメットの 常温硬化樹脂 使用をお勧めします。 商品番号 品名 混合比 容量 色 硬化時間 価格 1551 HERZOGエポ 主剤 重量:100 1kg ¥3,300 1552-2 エポキシ硬化剤-2 透明 8~12時間 重量:20 200g ¥2,300 劇物非該当 (HERZOGエポ/エポ低粘度) 1571 HERZOGエポ 低粘度 主剤 重量:100 1kg ¥3,500 1552-2 エポキシ硬化剤-2 透明 12~24時間 重量:20 200g ¥2,300 劇物非該当 (HERZOGエポ/エポ低粘度) 1761 ポリエステル(スチレンフリー)アクアセット 1kg/30g ¥3,900 1762 ポリエステル(スチレンフリ-)アクア <スチレンフリー> 1kg ¥3,200 重量比 1762-5 ポリエステル(スチレンフリ-)アクア 5kg 淡黄 70分 ¥13,200 樹脂 100 1612 ポリエステル用硬化剤 硬化剤3 30g ¥800 1622 ポリエステル用硬化剤 100g ¥1,700 2018年7月の法改正によって ●1552HERZOGエポ硬化剤 ●1572HERZOGエポ低粘度硬化剤 は「医薬用外劇物」となりました。 後継品の「1552-2」 は劇物指定の物質を 使用しておりません。 6
Page9

P9埋め込み用備品

埋込用備品 様々な試料の形状にお応えする為のアイテムです。 目的や用途に合わせてお選びください。 品名 特徴 商品番号 個数 価格 メタルサンプルクリップ (ステンレス製) 金属製の丈夫 AM0485 100個 W15xD10xH6.5mm ¥7,400 なタイプです。 プラスチックサンプルクリップ(ポリエチレン 厚めの試料も AM0486 製) クリップ可能な 100個 ¥7,400 W10xD7xH6mm タイプです。 研磨部分で試 プラスチッククリップ(ナイロン製) 料とクリップが E14653 100個 W11xD12xH10mm ¥11,000 触れないタイ プです。 AR25 埋込みリング(アクリル製) 外径φ25mm H22mm 100個 ¥8,500 AR30 埋込みリング(アクリル製) 外径φ30mm H22mm 100個 埋め込み後、 ¥8,500 リングごと研磨 AR32 埋込みリング(アクリル製) 外径φ32mm H22mm します。 100個 ¥12,500 (底はありません) 高さ22mm AR38 埋込みリング(アクリル製) 外径φ38mm H22mm 100個 ¥12,500 AR40 埋込みリング(アクリル製) 外径φ40mm H22mm 100個 ¥10,000 SRC25 シリコンモールド φ25mm 10個 ¥10,000 SRC30 シリコンモールド φ30mm 10個 ¥10,000 SRC11/4 シリコンモールド φ1 1/4インチ 10個 ¥10,000 SRC40 シリコンモールド φ40mm 10個 ¥12,000 繰り返し使用 SRC50 シリコンモールド φ50mm 可能。離型剤 10個 ¥13,000 は必要ありま せん。 SRC100X60 シリコンモールド 長方形 60X100 深30mm 1個 ¥3,500 SRC75X45 シリコンモールド 長方形 45X75 深さ30mm 1個 ¥3,000 PC25 プラスチックカップ φ25mm 10個入り 1袋 ¥9,000 PC30 プラスチックカップ φ30mm 10個入り 1袋 新素材のプラカッ ¥9,000 プです。離型剤 PC11/4 プラスチックカップ φ1 1/4インチ 10個入り を必要とせず、 1袋 ¥9,000 繰り返し使用で きます。 PC11/2 プラスチックカップ φ1 1/2インチ 10個入り 1袋 ¥10,000 PC40 プラスチックカップ φ40mm 10個入り 1袋 ¥10,000 7
Page10

P10テクノビット

ドイツ クルツァー社の常温硬化樹脂のシリーズです。 テクノビット 硬化時間が短く、取扱いが容易で世界中で使用されているスタンダードな樹脂で す。 商品番号 品名 混合比 容量 色 硬化時間 樹脂種類 価格 ※テクノビット4004 :常温硬化時(半透明)、加圧硬化時(透明)となる樹脂で埋め込だ試料が目視で確認出来ます。 TV4004P テクノビット4004 粉 重量:2 1000g 白色半透明 ¥21,000 9~12分 MMA TV4004L テクノビット4004 液 重量:1 500ml (加圧:透明) ¥16,000 テクノビット4006 :4004を更に改良したタイプで、加圧硬化時に高い透明性が得られます。 TV4006P テクノビット4006 粉 重量:2 1000g 白色半透明 ¥21,000 10~13分 MMA TV4006L テクノビット4006 液 重量:1 500ml (加圧:透明) ¥16,000 テクノビット4006SE :4006と同じ特性を持ちますが、加圧硬化でなくとも透明性が得られます。加圧硬化時は高い透明性。 TV4006SEP テクノビット4006SE 粉 重量:5 1000g ほぼ透明 ¥14,000 11~15分 MMA TV4006SEL テクノビット4006SE 液 重量:3 1000ml (加圧:透明) ¥28,000 ※テクノビット4071 :汎用タイプの樹脂で短時間で硬化する為、初期検査に適しています。 TV4071P テクノビット4071 粉 重量:5 1000g ¥21,000 緑色 5~7分 MMA TV4071L テクノビット4071 液 重量:3 500ml ¥16,000 テクノビット5000:導電性タイプの樹脂。電子顕微鏡での観察に最適です。 TV5000P テクノビット5000 粉 20g 1000g ¥29,000 茶色 7~12分 MMA TV5000L テクノビット5000 液 13ml 500ml ¥19,500 ※テクノビット5071:汎用タイプ樹脂。再溶解が可能で、埋め込んが試料を加熱又は薬品で溶解して取り出す事が可能です。 TV5071P テクノビット5071 粉 重量:5 1000g ¥21,000 緑色 8~10分 MMA TV5071L テクノビット5071 液 重量:3 500ml ¥16,000 ※テクノビット3040:表面転写用の樹脂です。高精度で被写物の表面を転写できます。(色は2色からお選び下さい) TV3040P-B テクノビット3040 粉 重量:2 1000g 黒 ¥21,000 TV3040P-Y 又は 8~10分 MMA 黄色 TV3040L テクノビット3040 液 重量:1 500ml ¥16,000 ※印: Kulzer社製テクノビットは一部製品の成分が変更されました(RoHs指令の改正等に伴って) 4004 4006 4006SE 4071 5000 5071 3040 ※4006、4006SE写真は加圧硬化時※ Technomat / テクノマット:約2.0気圧まで加圧可能な加圧重合用の圧力容器です。 気泡が無く透明度の高い硬化物が得られます 圧力 2.0bar 寸法 W300xD305xH400mm 安全弁 2.8-3.3bar 重量 約8.6kg 圧縮空気(供給) 3-10bar 対象樹脂 4004、4006シリーズ 価格表に掲載している以外の樹脂や付属機器も取扱いしております。 お気軽にお問合せ下さい。 8
Page11

P11ジノイド砥石

レジノイド砥石 焼けや変形を押さえ、平坦な面を得るには砥石の選択は重要です。一 般的に鋼類の切断にはA系砥粒、非鉄・非金属にはC系砥粒を使用し ます。DIA-DISKシリーズはダイヤ砥粒入りのレジノイド砥石です。 ハルツォク オリジナルブランドの切断砥石メイビア A シリーズを 販売開始 メイビア A シリーズ 適合: 一般金属、特殊鋼材、合金、鋳鉄、焼き入れ鋼、工具鋼、ステンレス等 入り数 外径 刃厚 穴径 P/N 定価 シリーズ 備考 枚 φ mm mm MA-230X1Z-25.4 20 13,000 MAIVIA 230 1.0 25.4 @650X20枚入り MA-255X1.2 20 18,400 MAIVIA 255 1.2 32 @920X20枚入り MA-305X1.5 25 31,500 MAIVIA 305 1.5 32 @1,260X25枚入り メイビア S シリーズ 適合: 焼き入れ鋼用 MA-S-255x1.2 20 20,000 MAIVIA 255 1.2 32 @1,000X25枚入り MA-S-305x1.2 25 37,000 MAIVIA 305 1.2 32 @1,480X25枚入り WA-CUTシリーズ 適合: 一般金属・特殊鋼材・合金工具鋼向き 入り数 外径 刃厚 穴径 P/N 定価 シリーズ 備考 枚 φ mm mm WA-150X0.5 50 28,000 WA 150 0.5 25.4 @560X50枚入り WA-205X0.8 25 18,000 WA 205 0.8 25.4 @720X25枚入り WA-255X1.2 20 22,000 WA 255 1.2 32 @1,100X20枚入り WA-305X2 25 49,000 WA 305 2 32 @1,960X25枚入り GC-CUTシリーズ 適合: 非鉄金属・チタン・焼き入れ鋼向き 入り数 外径 刃厚 穴径 P/N 定価 シリーズ 備考 枚 φ mm mm GC-150X0.5 50 29,000 GC 150 0.5 25.4 @580X50枚入り GC-205X0.8 25 18,500 GC 205 0.8 25.4 @740X25枚入り GC-255X1.2 20 32,400 GC 255 1.2 32 @1,620X20枚入り @2,300X25枚入り GC-305X1.5 25 57,500 GC 305 1.5 32 ※GC-305X1.2後継品 @2,260X25枚入り GC-305X1.2 25 56,500 GC 305 1.2 32 ※在庫無くなり次第販売終了となります。 SUS-CUTシリーズ 適合: ステンレス・貴金属向き 入り数 外径 刃厚 穴径 P/N 定価 シリーズ 備考 枚 φ mm mm SUS-150X0.5 50 30,000 SUS 150 0.5 25.4 @600X50枚入り SUS-205X0.8 25 20,000 SUS 205 0.8 25.4 @800X25枚入り SUS-255X1.2 20 36,400 SUS 255 1.2 32 @1,820X20枚入り SUS-305X1.2 25 58,000 SUS 305 1.2 32 @2,320X25枚入り DIA-DISK Ⅰ シリーズ 適合: 超硬金属向き 入り数 外径 刃厚 穴径 P/N 定価 シリーズ 枚 φ mm mm DD1-150X0.5 1 10,500 DIAⅠ 150 0.5 25.4 DD1-205X0.7 1 24,200 DIAⅠ 205 0.7 25.4 DD1-230X0.8 1 38,500 DIAⅠ 230 0.8 32 DD1-255X1 1 60,500 DIAⅠ 255 1 32 ※セラミックス・ガラス向けはDIA-DISKⅡをご使用下さい。(価格は同じ) 9
Page12

P12ダイヤホイール

ダイヤモンド・CBNホイールは極めて高い硬度、耐摩耗性が特徴で、ダ ダイヤモンド イヤモンドホイールは超硬、セラミックスをはじめとする高硬度脆性材料に使 ・CBNホイール われ、CBNホイールは工具鋼をはじめとする鉄系材料に用いられま す。 ダイヤモンドホイール メタルボンド 入り数 外径 刃厚 穴径 P/N 定価 枚 φ mm mm SD76X0.3 1 23,000 76 0.3 12.7 SD100x0.3 1 26,000 100 0.3 12.7 SD125X0.5 1 27,000 125 0.5 12.7 SD150X0.5 1 28,000 150 0.5 12.7 SD180X0.7 1 39,000 180 0.7 12.7 SD200X0.9 1 40,000 200 0.9 12.7/25.4 SD230X1 1 45,000 230 1.0 32 SD250X1 1 54,000 250 1.0 32 SD300X1.5 1 75,000 300 1.5 32 CBNホイール 入り数 外径 刃厚 穴径 P/N 定価 枚 φ mm mm CBN76X0.3 1 26,000 76 0.3 12.7 CBN100X0.3 1 27,000 100 0.3 12.7 CBN125X0.5 1 32,000 125 0.5 12.7 CBN150X0.5 1 35,000 150 0.5 12.7 CBN180X0.7 1 51,000 180 0.7 12.7 CBN200X0.9 1 52,000 200 0.9 12.7/25.4 CBN230X1 1 66,000 230 1.0 32 CBN250X1 1 80,000 250 1.0 32 CBN300X1.5 1 125,000 300 1.5 32 スリット入りホイール ※樹脂包埋された試料向き 入り数 外径 刃厚 穴径 P/N 定価 枚 φ mm mm SDS125X0.6E 1 27,000 125 0.6 12.7 SDS150X0.8E 1 30,000 150 0.8 12.7 スリットが入っていて樹脂の目詰まりを防ぎます。 適合表 ダイヤモンド CBN 材質 鉱物・セラミックス 鉄系材料 ※上記表に適合しない場合はお気軽にご相談下さい。(レジンボンドや特殊仕様もご用意できます。) ※ダイモンド・CBNホイールは受注生産品です。納期をお問い合わせ下さい。 10
Page13

P13装置宣伝

研磨用試料作製の為の装置を取り扱っております。 切断→埋め込み→研磨 迄幅広いニーズに対応致します 切断機 ミクラカット152 ミクラカット202 メタカット302 サーボカット302 埋め込み機 エコプレス52 エコプレス102 エコプレス202 研磨機 フォーシポル102 フォーシポル フォーシポル フォーシポル102 102 フォーシマット 装置総合カタログをご希望の方はご連絡ください。↓ メタログラフィ営業部 TEL:03-5907-1774 ●製品の仕様及び価格は予告なく変更する場合があります。 2022.6
