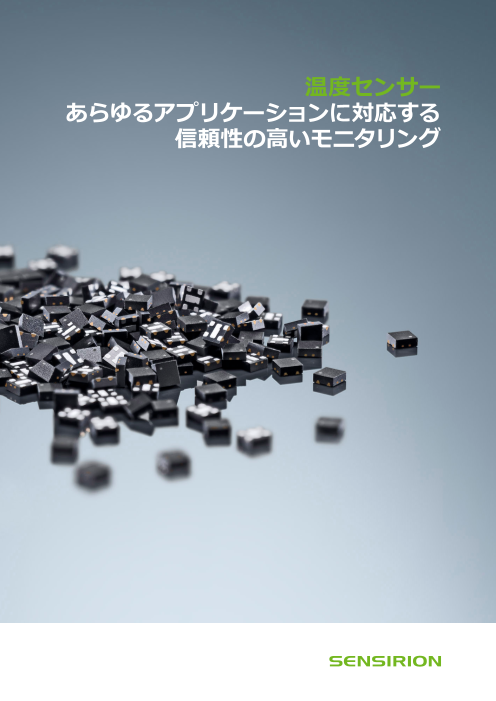

温度センサー あらゆるアプリケーションに対応する 信頼性の高いモニタリング

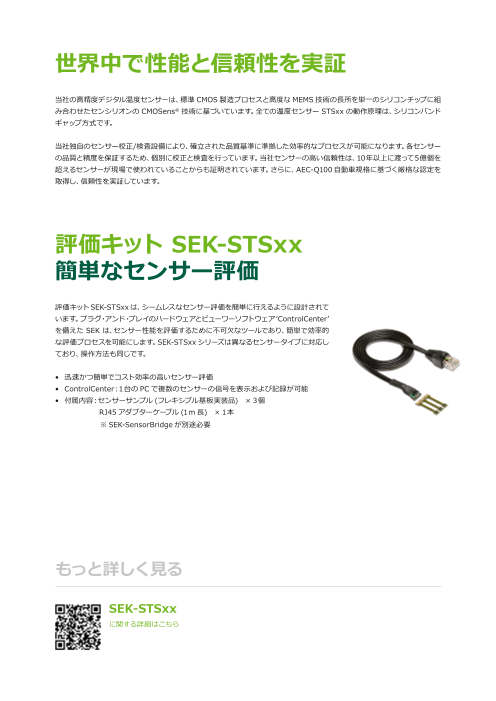

世界中で性能と信頼性を実証 当社の高精度デジタル温度センサーは、標準 CMOS 製造プロセスと高度な MEMS 技術の長所を単一のシリコンチップに組 み合わせたセンシリオンの CMOSens® 技術に基づいています。全ての温度センサー STSxx の動作原理は、シリコンバンド ギャップ方式です。 当社独自のセンサー校正/検査設備により、確立された品質基準に準拠した効率的なプロセスが可能になります。各センサー の品質と精度を保証するため、個別に校正と検査を行っています。当社センサーの高い信頼性は、10 年以上に渡って 5 億個を 超えるセンサーが現場で使われていることからも証明されています。さらに、AEC-Q100 自動車規格に基づく厳格な認定を 取得し、信頼性を実証しています。 評価キット SEK-STSxx 簡単なセンサー評価 評価キット SEK-STSxx は、シームレスなセンサー評価を簡単に行えるように設計されて います。プラグ・アンド・プレイのハードウェアとビューワーソフトウェア ‘ControlCenter’ を備えた SEK は、センサー性能を評価するために不可欠なツールであり、簡単で効率的 な評価プロセスを可能にします。SEK-STSxx シリーズは異なるセンサータイプに対応し ており、操作方法も同じです。 • 迅速かつ簡単でコスト効率の高いセンサー評価 • ControlCenter：1 台の PC で複数のセンサーの信号を表示および記録が可能 • 付属内容：センサーサンプル (フレキシブル基板実装品)　× 3 個 RJ45 アダプターケーブル (1 m 長)　× 1 本 ※ SEK-SensorBridge が別途必要 もっと詳しく見る SEK-STSxx に関する詳細はこちら

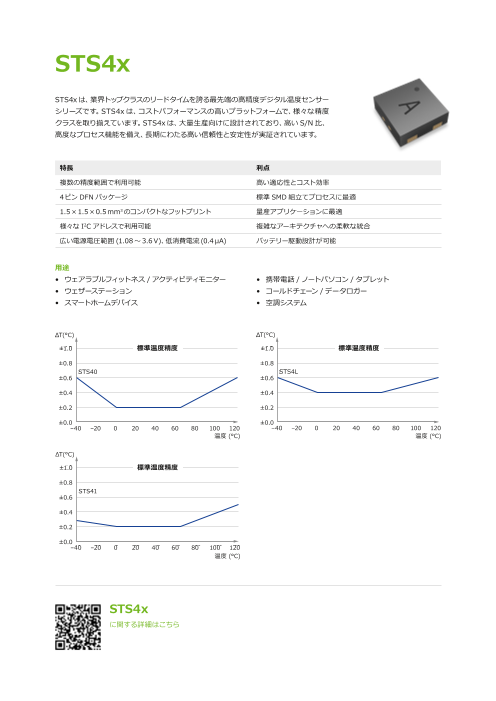

STS4x STS4x は、業界トップクラスのリードタイムを誇る最先端の高精度デジタル温度センサー シリーズです。STS4x は、コストパフォーマンスの高いプラットフォームで、様々な精度 クラスを取り揃えています。STS4x は、大量生産向けに設計されており、高い S/N 比、 高度なプロセス機能を備え、長期にわたる高い信頼性と安定性が実証されています。 特長 利点 複数の精度範囲で利用可能 高い適応性とコスト効率 4 ピン DFN パッケージ 標準 SMD 組立てプロセスに最適 1.5 × 1.5 × 0.5 mm3 のコンパクトなフットプリント 量産アプリケーションに最適 様々な I2C アドレスで利用可能 複雑なアーキテクチャへの柔軟な統合 広い電源電圧範囲 (1.08 ～ 3.6 V)、低消費電流 (0.4 µA) バッテリー駆動設計が可能 用途 • ウェアラブルフィットネス / アクティビティモニター • 携帯電話 / ノートパソコン / タブレット • ウェザーステーション • コールドチェーン / データロガー • スマートホームデバイス • 空調システム ∆T(°C)) ∆T(°C)) ±±11..0 標準温度精度 ±±11.0 標準温度精度 ±±00..8 ±0.8 STSS4400 STSS44LL ±±00..6 ±0.6 ±±00..4 ±0.4 ±±00..2 ±0.2 ±±0..0 ±0..0 ––40 ––20 00 220 4400 6600 8800 10100 11220 –40 ––20 0 220 4400 6600 8800 10100 1120 温度 (°C) 温度 (°C) ∆T(°C)) ±±11..0 標準温度精度 ±±00..8 STSS4411 ±±00..6 ±±00..4 ±±00..2 ±±0..0 ––40 ––20 00 220 4400 6600 8800 10100 11220 温度 (°C) STS4x に関する詳細はこちら

STS4xA STS4xA は、高い信頼性を誇る車載グレードのデジタル温度センサーシリーズです。 現在、STS41A-AW1B と STS41A-AWLB の 2 種類のバージョンで構成されており、どち らも自動光学検査 (AOI) に対応するウェッタブルフランクパッケージと、あらゆる設計に 対応する 2 つの異なる電源電圧範囲を備えています。さらに、一体型オンチップヒーター により、高度な故障診断 (OBD) が可能となります。 特長 利点 AEC-Q100 認定 車載規格に準拠した高い信頼性を保証 堅牢な DFN ハウジング (オプションでウェッタブルフランクを選択可能) 統合と検査の簡素化 1.5 × 1.5 × 0.6 mm3 のコンパクトなフットプリント 量産アプリケーションに最適 パワーヒーター内蔵 高度な自己診断機能 結露環境下でも正常に機能 クラス最高の温度精度 3 種類の I2C アドレスと PWM が利用可能 通信とインターフェースの柔軟性 用途 • 曇り止め検知モジュール • ステア・バイ・ワイヤとブレーキ・バイ・ワイヤ • 熱暴走監視 • 車載 HVAC システム ∆T(°C)) ±±11..0 標準温度精度 ±±00..8 ±±00..6 STSS441A1A ±±00..4 ±±00..2 ±±0..0 ––40 ––20 00 220 4400 6600 8800 10100 11220 温度 (°C) もっと詳しく見る STS4xA に関する詳細はこちら

SHT43 SHT43 は、ISO17205 認証を取得した温湿度センサーで、温度センサー STS32 と STS33 の後継製品です。SHT43 は、卓越した温湿度センシングでトップクラスのコストパフォー マンスを提供し、高精度と低消費電力の理想的な組み合わせを可能にします。SHT43 の フルリールと個別センサーの校正証明とデータは、libellus.sensirion.com からダウン ロードできます。 特長 利点 4 ピン DFN パッケージ 標準 SMD 組立てプロセスに最適 1.5 × 1.5 × 0.54 mm3 のコンパクトなフットプリント 量産アプリケーションに最適 ISO17025 温度校正証明書をオンデマンドで提供 追跡アプリケーション (コールドチェーン、医薬品、資産追跡) に対応 様々な I2C アドレスで利用可能 複雑なアーキテクチャへの柔軟な統合 32 ～ 42 ℃ の範囲で最高 0.08 ℃ の温度精度 体温範囲でのより高い精度 広い電源電圧範囲 (1.08 ～ 3.6 V)、低消費電流 (0.4 µA) バッテリー駆動設計が可能 用途 • ウェアラブルフィットネス / アクティビティモニター • 携帯電話 / ノートパソコン / タブレット • ウェザーステーション • 深部 / 皮膚温度センシング • スマートホームデバイス • トラッカー / データロガー ∆T(°C)) ∆RH∆(R%HR(H%) RH) ±±11..0 最大許容温度精度 ±6 標準湿度精度 (25℃) ±±00..8 SHT4433 ±4 ±±00..6 SHTT4433 ±±00..4 ±2 ±±00..2 ±±0..0 ±0 ––40 ––20 00 220 4400 6600 8800 10100 11220 0 10 20 30 440 5500 6600 7700 8080 9090 10100 温度 (°C) 相対湿度（%RH） もっと詳しく見る SHT43 に関する詳細はこちら

温度センサー STS4L STS40 STS414 STS41A4 STS30 STS31 STS35 STS32 STS33 SHT43 (NRND)5 (NRND)5 (後継製品) 標準精度 .2 ±0.2 ±0.2 ±0.2 ±0.2 ±0.1 (℃) ±0.4 ±0 (0 ～ 65) (0 ～ 65) (0 ～ 65) (0 ～ 90) (0 ～ 65) (0 0) – – –  ～ 90) (20 ～ 6 最大許容精度 (℃) ±0.6 ±0.4 ±0.4 ±0.4 ±0.4 ±0.4 ±0.3 ±0.4 ±0.48 ±0.48 標準長期ドリフト (℃/年) < 0.03 < 0.03 < 0.03 < 0.01 < 0.01 動作範囲 (℃) –40 ～ 125 –40 ～ 125 –40 ～ 125 –40 ～ 125 –40 ～ 125 応答時間 (τ63 %) (s)1 2 2 > 2 > 2 2 電気的仕様 通信インターフェース I2C、FM+ I2C、FM+ I²C、FM I²C、FM I2C、FM+ 利用可能なアドレス数 3 3 2 2 2 電源電圧範囲 (V) 1.08 ～ 3.6 1.08 ～ 3.6 2.15 ～ 5.5 2.15 ～ 5.5 1.08 ～ 3.6 測定期間 3 (低) 1.3 (低) 2.5 (低) 2.5 (低) 1.3 (低) (ms)2 1. 6.9 (高) 6.9 (高) 12.5 (高) 12.5 (高) 6.9 (高) 平均消費電流 .4 (低) 18 (低) (低) (µA)3 0 2.2 (低) 1.7 (低) 0.4 (高) 20 (高) 1.7 2.2 (高) アイドル電流 (µA) 0.08 18 0.2 0.2 0.08 その他 サイズ 1.5 × 1.5 × 1.5 × 0.6 1.5 × 0.55 mm3 mm³ 2.5 × 2.5 × 0.9 mm3 2.5  × 2.5 1.5 × 0.54 × 0.9 mm3 1.5 × mm3 ISO 17025 認証 ✕ ✕ ✕ 〇 〇 ウェッタブルフランク ✕ 〇 ✕ ✕ ✕ 上記の値は指標としてのみ使用されることにご注意ください。 詳細については、それぞれのデータシートを参照してください。 1 温度応答時間は、センサーの基板材料の熱伝導率に大きく依存します。 2 様々な測定モードが可能 (分解能または再現性のいずれかが異なります)。 「 高」は最高の精度/電力モード (最高の分解能、最高の再現性) での測定を示し、「低」は最低の精度/電力モード (最低の分解能、最低の再現性) での測定を表します。 3 1秒あたり1回の温度測定の値 VDD = 3V；様々な測定モードが可能 (分解能または再現性のいずれかが異なります)。 4 本製品は近日発売予定であり、まだご購入できません。詳細については、当社の営業チームまでお問い合わせください。 5 本製品は新規設計にはお勧めできません。後継製品の SHT43 をご検討ください。
