基盤コネクタねじ締め機

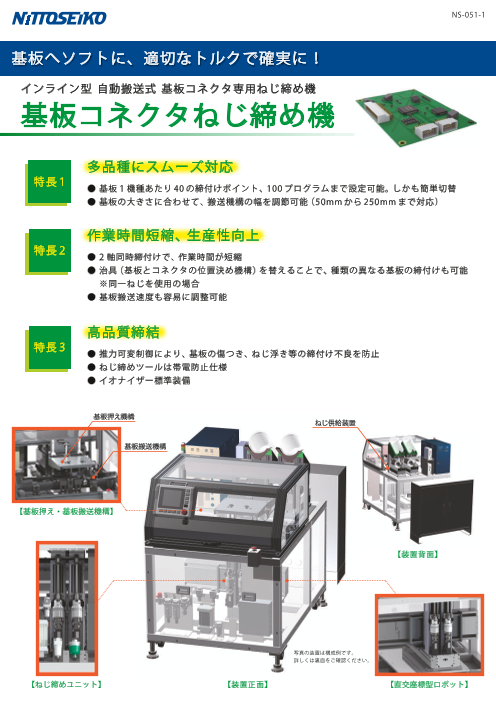

NS-051-1 基板へソフトに、適切なトルクで確実に！ インライン型 自動搬送式 基板コネクタ専用ねじ締め機 基板コネクタねじ締め機 多品種にスムーズ対応 特長 1 ● 基板１機種あたり 40 の締付けポイント、100 プログラムまで設定可能。しかも簡単切替 ● 基板の大きさに合わせて、搬送機構の幅を調節可能（ 50mmから 250mmまで対応） 作業時間短縮、生産性向上 特長 2 ● 2 軸同時締付けで、作業時間が短縮 ● 治具（基板とコネクタの位置決め機構）を替えることで、種類の異なる基板の締付けも可能 　 ※同一ねじを使用の場合 ● 基板搬送速度も容易に調整可能 高品質締結 特長 3 ● 推力可変制御により、基板の傷つき、ねじ浮き等の締付け不良を防止 ● ねじ締めツールは帯電防止仕様 ● イオナイザー標準装備 基板押え機構 ねじ供給装置 基板搬送機構 【基板押え・基板搬送機構】 【装置背面】 写真の装置は構成例です。 詳しくは裏面をご確認ください。 【ねじ締めユニット】 【装置正面】 【直交座標型ロボット】

インライン型 自動搬送式 基板コネクタ専用ねじ締め機 NS-051-1 基板コネクタねじ締め機 ■主な仕様 ■ねじ締めツール 対応基板サイズ 幅 50 ～ 250mm　長さ 50 ～ 330mm 締付ピッチ可変範囲 30 ～ 150mm 単軸自動ねじ締め機 適用ねじ　※1 ※2 呼び径 2.0 ～ 5.0mm（小ねじ、タッピンねじなど） 　　　　 FM513VZ 設定トルク　※3 0.3 ～ 3.0N･m 締付時間　※4 約 3.0 sec ／ポイント（ 移動時間含む） プログラム数 作業領域：40 ポイント×100 機種 装置本体質量　※5 約 470kg 制御盤寸法　※6 幅 900mm×奥行き250mm×高さ850mm 制御盤質量　※6 70kg 電　源 単相 AC200 ～ 230V 50／ 60Hz エアー源 0.4 ～ 0.5MPa ※ワーク投入から排出までの目安時間：8ポイント基板（締付16ヶ所）で、約30秒 ※1 ねじに合わせた専用構成になりますので、使用できるねじは１種のみとなります。 ■フィーダとねじ供給機 ※2 ねじサイズや頭部形状により、適用ねじ範囲は変わりますのでお問い合わせください。 ※3 トルク帯により、ドライバ型式が異なります。 ※4 締付条件により、締付時間は変わります。 ※5 ストローク、搭載ドライバにより変わりますのでお問い合わせください。 ※6 制御盤は別置きです。 回転ドラム式補助ホッパ SH300 コンパクトドラム式ねじフィーダ FF311DR ■外観図（単位：mm） https://www.nittoseiko.co. jp/ 産機事業本部 〒623-0003 京都府綾部市城山町2 [代表 ] Tel：(0773)43-1550　fax：(0773)43-1554 ■東日本支店 〒222-0033 神奈川県横浜市港北区新横浜3-9-18 Tel：(045)620-5494　fax：(045)620-5392 　　　　　　新横浜TECHビルA館／5F ■中部支店 〒465-0025 愛知県名古屋市名東区上社5-405 Tel：(052)709-5063　fax：(052)709-5065 ●性能向上のため、予告なく仕様など変更させていただくことがあります。 ■西日本販売課 〒623-0003 京都府綾部市城山町2 Tel：(0773)43-1550　fax：(0773)43-1554 ●本誌に記載されている製品名などの固有名詞は、各社の登録商標または商標です。 ■広島営業所 〒732-0052 広島県広島市東区光町1-12-20 Tel：(082)207-0622　fax：(082)207-0623 　　　　　　もみじ広島光町ビル2階 202503
