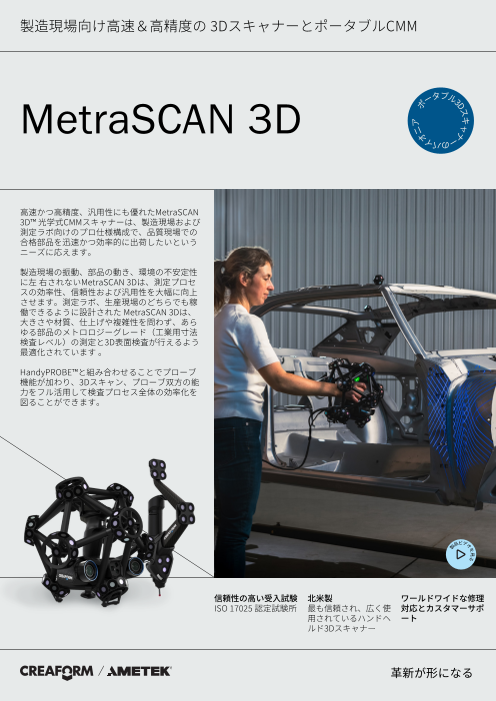

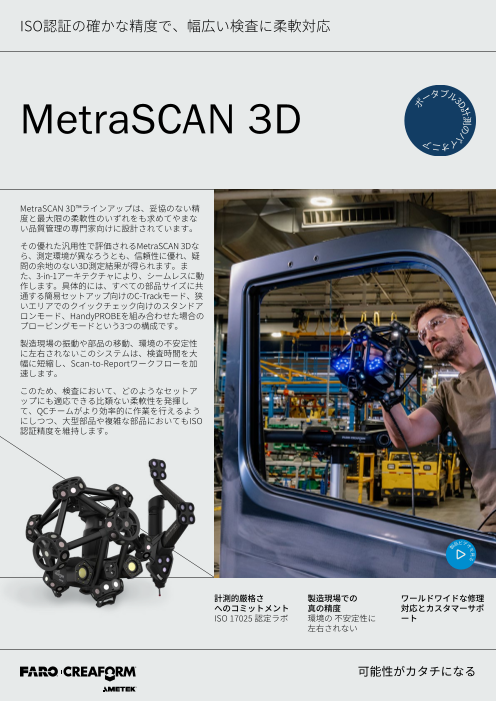

ポータブル型3Dスキャナ【MetraSCAN3D】

測定ソリューション TM 製造現場向け高速＆高精度の 3DスキャナーとポータブルCMM

15本のレーザークロスと高い測定速度を特徴とするMetraSCAN 3Dは、 スピード スキャン時間の加速化を可能にします。簡単なセットアップからリアルタイムス TM キャン、すぐに使えるファイルへと、比類ない速さで測定ワークフローを実行でき 高速かつ高精度、汎用性にも優れたMetraSCAN 3D るため、測定からデータの取得・分析までを驚くほど短縮できます！ 光学式CMMスキャナーは、製造現場および測定ラボ向 最速の測定速度 けのプロ仕様構成で、品質現場での合格部品を迅速か 最大1,800,000測定値/秒 つ効率的に出荷したいというニーズに応えます。 広範なスキャン範囲 15本のレーザークロス  セットアップが容易  製造現場の振動、部品の動き、環境の不安定性に左 2分で測定可能（暖機時間含まず） 右されないMetraSCAN 3Dは、測定プロセスの効率性、 すぐに起動 高速かつ高精度、汎用性 信頼性および汎用性を大幅に向上させます。測定ラ にも優れたスキャナー ボ、生産現場ののどちらでも稼働できるように設計された MetraSCAN 3Dは、大きさや材質、仕上げや複雑性を 問わず、あらゆる部品のメトロロジーグレード（寸法検査 レベル）の測定と3D表面検査が行えるよう最適化されて います。置くだけすぐに使えるMetraSCAN 3Dは、品質管 理および品質保証向けの理想的な測定ツールです。 HandyPROBETMと組み合わせることでプローブ機能が加 わり、3Dスキャン、プローブ双方の能力をフル活用して検 査プロセス全体の効率化を図ることができます。  製造現場向けに特別に設計されたMetraSCAN 3Dは、測定のための固定 精度 ＆ のセットアップが一切不要です。ISO 17025認定を受け、VDI/VDE 2634パー ト3規格に準じるMetraSCAN 3Dなら、セットアップの良し悪しやユーザーの習 解像度 熟度に左右されることなく、正確な結果が得られます。ダイナミックリファレンシ 0.025 mm 特許取得済みの ングを可能にするC-TrackTM光学式トラッカーを備えているため、検査中に の精度 テクノロジー 精度も維持しながら、スキャナーや対象物を動かすことができます。 精度  0.025 mm  ISO 17025 世界規模の 容積精度  認定取得 サポート 0.064 mm 信頼性のある受け入れ試験  VDI/VDE 2634パート3規格に基づく  ISO 17025認定ラボ  ダイナミックリファレンシング機能による製造現場対応の高精度 環境の不安定性に左右されない測定精度 高解像度  複雑な対象物も、細部まで高精細に再現 1 高性能オプティクス 最適なスキャン品質  2 ライン1本追加可能 4 4 6 7 到達が難しいエリアのキャプチャーも 容易 5 3 ブルーレーザーテクノロジー 汎用性に優れたMetraSCAN 3Dがあれば、対象物の大きさを問わず、ま 高解像能  汎用性 た、どのような表面仕上げであっても、これ1台でリアルタイムでスキャンでき 4 焦点距離の ます。測定範囲の拡大が可能なため、対象物の大きさや複雑さ、形状を   カラーインジケーター 問わず、精度や従来のリープフロッグ法を損なうことなく容易に測定できま スキャン性能を最大化 す。HandyPROBEと組み合わせることで、幾何学的エンティティにプローブ、 表面全体の検査に3Dスキャンと、測定システムにより一層の汎用性が加わ 5 マルチ機能ボタン ります。  頻繁に使うソフトウェア機能に素早 くアクセス ブルーレーザーテクノロジー 6 見やすいインジケータ 光沢面や反射面に最適 8 スキャナー、プローブ、基準を可視化 広域かつ容易に拡大可能な測定範囲 1 7 連続環境モニタリング 他社製ポータブルCMMを上回る測定範囲 追跡アーティファクトおよび校正アー 2 ティファクト リープフロッグ法不要  3 8 HandyPROBE オプションのHandyPROBE プローブ機能の追加が可能 3Dスキャンとプロービングの組み合わせが可能 ターゲット不要

技術仕様 メトロロジーグレード用に、精度（Accuracy）シンプル（Simplicity）、携帯性（Portability）を兼ね備えた最適な測定をもたらす革新的なテクノロジーです。 MetraSCAN 357™ MetraSCAN BLACK™ MetraSCAN BLACK™lElite 精度（1） 最大0.040 mm 0.035 mm 0.025 mm 9.1 m3 0.086 mm 0.086 mm 0.064 mm 容積精度(2) 16.6 m3 0.122 mm 0.122 mm 0.078 mm 容積精度 (3) 0.060 mm + 0.015 mm/m 0.044 mm + 0.015 mm/m （MaxSHOT Next™lElite使用時） プローブ精度 (4) 最大0.030 mm 0.030 mm 0.025 mm （HandyPROBE Next使用時） 測定解像度 0.100 mm 0.025 mm メッシュ解像度 0.200 mm 0.100 mm 測定速度 480,000測定値/秒 800,000測定値/秒 1,800,000測定値/秒 レーザークロス15本 光源 レーザークロス7本（赤） 7本のブルーレーザークロス （+追加ライン1本） レーザークラス 2M（目に安全なレベル） スキャン範囲 275 x 250 mm 310 x 350 mm 焦点距離 300 mm 被写界深度 200 mm 250 mm 測定対象物サイズ範囲 0.2～6 m （推奨） ソフトウェア VXelements 出力形式 .dae、.fbx、.ma、.obj、.stl、.txt、.wrl、.x3d、.zpr、.3mf 3D Systems（Geomagic® Solutions）、InnovMetric Software（PolyWorks）、Metrologic Group（Metrolog X4）、 互換性のあるソフトウェア（5） New River Kinematics（Spatial Analyzer）、Verisurf、Dassault Systèmes（CATIA V5、SOLIDWORKS）、 PTC（Creo）、Siemens（NX、Solid Edge）、Autodesk（Inventor、PowerINSPECT） スキャナー：1.38 kg スキャナー：1.49 kg 重量 プローブ：0.5 kg プローブ：0.5 kg C-Track：5.7 kg C-Track：5.7 kg スキャナー：289 x 235 x 296 mm 寸法 プローブ：68 x 157 x 340 mm （LxWxH） C-Track：1031 x 181 x 148 mm 動作温度範囲 5～40 ℃ 動作湿度範囲 10～90 % （結露なし） 認定 EC規格に適合（EMC指令、低電圧指令）、充電可能なバッテリー（該当する場合）、IP50、WEEEと互換性あり 特許 FR 2,838,198、EP (FR, UK, DE, IT) 1,492,995、US 7,487,063、CA 2,529,044 (1) M  etraSCAN BLACKおよびMetraSCAN BLACK|Elite（ISO 17025認定）VDI/VDE 2634パート3規格に基づいています。プロービングエラーは、直径を、追跡可能な球体アーティファクトで測定することで評価されます。 MetraSCAN 357：直径をキャリブレーションされた球体アーティファクトで測定した一般的な値。 (2) MetraSCAN BLACKおよびMetraSCAN BLACK|Elite（ISO 17025認定）VDI/VDE 2634パート3規格に基づいています。球体間隔エラーは、動作容積内の異なる位置および方向で、長さが追跡可能なアーティファクトを測 定して評価されます。 MetraSCAN 357：球体間の間隔を、長さがキャリブレーションされたアーティファクトで測定した値。 (3) MaxSHOT 3Dを使用する場合のシステムの容積精度性能は、既知のモデルのデフォルト容積精度性能を超えることはありませ。 (4) HandyPROBE NextおよびHandyPROBE Next | Eliteのパフォーマンス評価（ISO 17025認定済み）は、ISO 10360-12規格に準拠した部分手順に基づいています：プローブサイズエラー（6.2）および長さエラー（6.4）。 パフォーマンスは、追跡可能な球と長さのアーティファクトで評価されます。 (5) メッシュおよび点群のインポートによるCADやコンピュータグラフィックソフトウェアなど、あらゆる主要計測法とも互換性があります。 指定販売代理店 株式会社 アメテック株式会社　クレアフォーム事業部 105-0012 富士テクニカルリサーチ 東京都港区芝大門 1-1-30 芝NBFタワー3階 電話: +81 03 4400 2460 | F.: +81 03 4400 2301 〒220-6215 creaform.iss-japan@ametek.com | creaform3d.com 神奈川県横浜市西区みなとみらい 2-3-5 クイーンズタワー C15 階 TEL : 045-650-6650 URL : https://ftr.co.jp E-Mail : seminar@ftr.co.jp MetraSCAN 3D, MetraSCAN BLACK, MetraSCAN BLACK|Elite, MetraSCAN 357, HandyPROBE, HandyPROBE Next, C-Track, MaxSHOT Next|Elite, VXelements およびそれぞれのロゴは、Creaform Inc. の商標です。© Creaform Inc. 2021. All rights reserved. V1
