HD35シリーズ ワイヤレスデータロギングシステム

デルタオームワイヤレスデータロギングシステム Wireless Data Logging System HD35 series ＨＤ３５シリーズ 多彩な測定・通信機能 ワイヤレスデータロギングシステム https://www.deltaohm.jp/

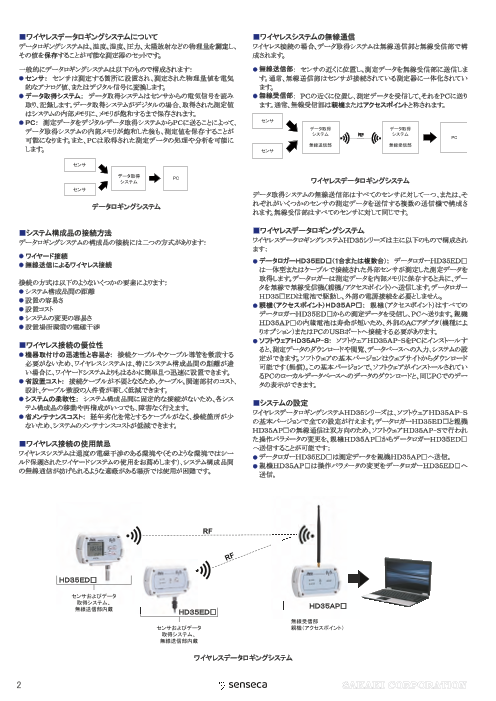

■ワイヤレスデータロギングシステムについて ■ワイヤレスシステムの無線通信 データロギングシステムは、温度、湿度、圧力、太陽放射などの物理量を測定し、 ワイヤレス接続の場合、データ取得システムは無線送信部と無線受信部で構 その値を保存することが可能な測定器のセットです。 成されます。 一般的にデータロギングシステムは以下のもので構成されます： ● 無 線送信部：　センサの近くに位置し、測定データを無線受信部に送信しま ● セ ンサ：　センサは測定する箇所に設置され、測定された物理量値を電気 す。通常、無線送信部はセンサが接続されている測定器に一体化されてい 的なアナログ値、またはデジタル信号に変換します。 ます。 ● デ ータ取得システム：　データ取得システムはセンサからの電気信号を読み ● 無 線受信部：　ＰＣの近くに位置し、測定データを受信して、それをＰＣに送り 取り、記録します。データ取得システムがデジタルの場合、取得された測定値 ます。通常、無線受信部は親機またはアクセスポイントと称されます。 はシステムの内部メモリに、メモリが飽和するまで保存されます。 ● ＰＣ：　測定データをデジタルデータ取得システムからＰＣに送ることによって、 データ取得システムの内部メモリが飽和した後も、測定値を保存することが 可能になります。また、ＰＣは取得された測定データの処理や分析を可能に します。 ワイヤレスデータロギングシステム データ取得システムの無線送信部はすべてのセンサに対して一つ、または、そ データロギングシステム れぞれがいくつかのセンサの測定データを送信する複数の送信機で構成さ れます。無線受信部はすべてのセンサに対して同じです。 ■システム構成品の接続方法 ■デルタオームワイヤレスデータロギングシステム データロギングシステムの構成品の接続には二つの方式があります： デルタオームワイヤレスデータロギングシステムＨＤ３５シリーズは主に以下のも ので構成されます： ● ワイヤード接続 ● デ ータロガーＨＤ３５ＥＤ□（１台または複数台）：　データロガーＨＤ３５□は ● 無 線送信によるワイヤレス接続 一体型またはケーブルで接続された外部センサが測定した測定データを取 得します。データロガーは測定データを内部メモリに保存すると共に、データ 接続の方式は以下のようないくつかの要素によります： を無線で無線受信機（親機/アクセスポイント）へ送信します。データロガー ● システム構成品間の距離 ＨＤ３５□は電池で駆動し、外部の電源接続を必要としません。 ● 設置の容易さ ● 親機（アクセスポイント）ＨＤ３５ＡＰ□：　親機（アクセスポイント）はすべての ● 設置コスト データロガーＨＤ３５□からの測定データを受信し、ＰＣへ送ります。親機ＨＤ ● システムの変更の容易さ ３５ＡＰ□の内蔵電池は寿命が短いため、外部のＡＣアダプタ（機種によりオ ● 設置場所環境の電磁干渉 プション）またはＰＣのＵＳＢポートへ接続する必要があります。 ● ソ フトウェアＨＤ３５ＡＰ-Ｓ：　ソフトウェアＨＤ３５ＡＰ-ＳをＰＣにインストールす ■ワイヤレス接続の優位性 ると、測定データのダウンロードや閲覧、データベースへの入力、システムの設 ● 機 器取付けの迅速性と容易さ：　接続ケーブルやケーブル導管を敷設する 定ができます。ソフトウェアの基本バージョンはウェブサイトからダウンロード 必要がないため、ワイヤレスシステムは、特にシステム構成品間の距離が遠 可能です（無償）。この基本バージョンで、ソフトウェアがインストールされてい い場合に、ワイヤードシステムよりもはるかに簡単且つ迅速に設置できます。 るＰＣのローカルデータベースへのデータのダウンロードと、同じＰＣでのデー ● 省 設置コスト：　接続ケーブルが不要となるため、ケーブル、関連部材のコスト、 タの表示ができます。 設計、ケーブル敷設の人件費が著しく低減できます。 ● シ ステムの柔軟性：　システム構成品間に固定的な接続がないため、各シス ■システムの設定 テム構成品の移動や再構成がいつでも、障害なく行えます。 デルタオームワイヤレスデータロギングシステムＨＤ３５シリーズは、ソフトウェア ● 省 メンテナンスコスト：　経年劣化を常とするケーブルがなく、接続箇所が少 ＨＤ３５ＡＰ-Ｓの基本バージョンで全ての設定が行えます。データロガーＨＤ ないため、システムのメンテナンスコストが低減できます。 ３５ＥＤ□と親機ＨＤ３５ＡＰ□の無線通信は双方向のため、ソフトウェアＨＤ３５ ＡＰ-Ｓで行われた操作パラメータの変更を、親機ＨＤ３５ＡＰ□からデータロ ■ワイヤレス接続の使用禁忌 ガーＨＤ３５ＥＤ□へ送信することが可能です： ワイヤレスシステムは過度の電磁干渉のある環境や（そのような環境ではシー ● デ ータロガーＨＤ３５ＥＤ□は測定データを親機ＨＤ３５ＡＰ□へ送信。 ルド保護されたワイヤードシステムの使用をお薦めします）、システム構成品間 ● 親 機ＨＤ３５ＡＰ□は操作パラメータの変更をデータロガーＨＤ３５ＥＤ□へ の無線通信が妨げられるような遮蔽がある場所では使用が困難です。 送信。 ＨＤ３５ＥＤ□ ＨＤ３５ＡＰ□ ＨＤ３５ＥＤ□ デルタオームワイヤレスデータロギングシステム SAKAKI CORPORATION 2

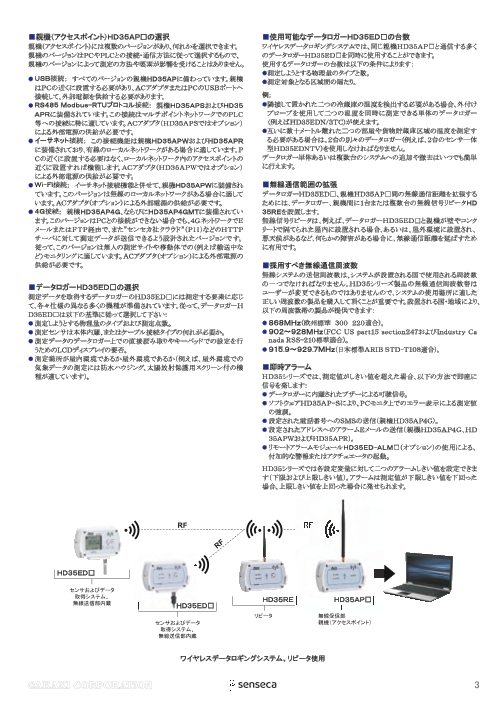

■親機（アクセスポイント）ＨＤ３５ＡＰ□の選択 ■使用可能なデータロガーＨＤ３５ＥＤ□の台数 親機（アクセスポイント）には複数のバージョンがあり、何れかを選択できます。 デルタオームワイヤレスデータロギングシステムでは、同じ親機ＨＤ３５ＡＰ□と 親機のバージョンはＰＣやＰＬＣとの接続・通信方法に従って選択するもので、 通信する多くのデータロガーＨＤ３５ＥＤ□を同時に使用することができます。 親機のバージョンによって測定の方法や要素が影響を受けることはありません。 使用するデータロガーの台数は以下の条件によります： ●測 定しようとする物理量のタイプと数。 ● Ｕ ＳＢ接続：　すべてのバージョンの親機ＨＤ３５ＡＰに備わっています。親機 ●測 定対象となる区域間の隔たり。 はＰＣの近くに設置する必要があり、ＡＣアダプタまたはＰＣのＵＳＢポートへ 接続して、外部電源を供給する必要があります。 例： ● Ｒ Ｓ４８５ Ｍｏｄｂｕｓ-ＲＴＵプロトコル接続：　親機ＨＤ３５ＡＰＳおよびＨＤ３５ ●隣 接して置かれた二つの冷蔵庫の温度を検出する必要がある場合、外付け ＡＰＲに装備されています。この接続はマルチポイントネットワークでのＰＬＣ プローブを使用して二つの温度を同時に測定できる単体のデータロガー 等への接続に特に適しています。ＡＣアダプタ（ＨＤ３５ＡＰＳではオプション） （例えばＨＤ３５ＥＤＮ/２ＴＣ）が使えます。 による外部電源の供給が必要です。 ●互 いに数十メートル離れた二つの部屋や貨物貯蔵庫区域の温度を測定す ● イ ーサネット接続：　この接続機能は親機ＨＤ３５ＡＰＷおよびＨＤ３５ＡＰＲ る必要がある場合は、２台の別々のデータロガー（例えば、２台のセンサ一体 に装備されており、有線のローカルネットワークがある場合に適しています。Ｐ 型ＨＤ３５ＥＤＮＴＶ）を使用しなければなりません。 Ｃの近くに設置する必要はなく、ローカルネットワーク内のアクセスポイントの データロガー単体あるいは複数台のシステムへの追加や撤去はいつでも簡単 近くに設置すれば機能します。ＡＣアダプタ（ＨＤ３５ＡＰＷではオプション） に行えます。 による外部電源の供給が必要です。 ● Ｗ ｉ-Ｆｉ接続：　イーサネット接続機能と併せて、親機ＨＤ３５ＡＰＷに装備され ■無線通信範囲の拡張 ています。このバージョンは無線のローカルネットワークがある場合に適して データロガーＨＤ３５ＥＤ□、親機ＨＤ３５ＡＰ□間の無線通信距離を拡張する います。ＡＣアダプタ（オプション）による外部電源の供給が必要です。 ためには、データロガー、親機間に１台または複数台の無線信号リピータＨＤ ● ４ Ｇ接続：　親機ＨＤ３５ＡＰ４Ｇ、ならびにＨＤ３５ＡＰ４ＧＭＴに装備されてい ３５ＲＥを設置します。 ます。このバージョンはＰＣとの接続ができない場合でも、４ＧネットワークでＥ 無線信号リピータは、例えば、データロガーＨＤ３５ＥＤ□と親機が壁やコンク メールまたはＦＴＰ経由で、また”ＤｅｌｔａＯＨＭ　Ｃｌｏｕｄ”（Ｐ11）などのＨＴ リートで隔てられた屋内に設置される場合、あるいは、屋外環境に設置され、 ＴＰサーバに対して測定データが送信できるよう設計されたバージョンです。 悪天候があるなど、何らかの障害がある場合に、無線通信距離を延ばすため 従って、このバージョンは無人の測定サイトや移動体での（例えば輸送中な に有用です。 ど）モニタリングに適しています。ＡＣアダプタ（オプション）による外部電源の 供給が必要です。 ■採用すべき無線通信周波数 無線システムの送信周波数は、システムが設置される国で使用される周波数 ■データロガーＨＤ３５ＥＤ□の選択 の一つでなければなりません。デルタオームＨＤ３５シリーズ製品の無線通信 周波数帯はユーザーが変更できるものではありませんので、システムの使用場 測定データを取得するデータロガーのＨＤ３５ＥＤ□には測定する要素に応じ 所に適した正しい周波数の製品を購入して頂くことが重要です。デルタオーム て、各々仕様の異なる多くの機種が準備されています。従って、データロガーＨ では以下の周波数帯の製品が提供できます： Ｄ３５ＥＤ□は以下の基準に従って選択して下さい： ● 測定しようとする物理量のタイプおよび測定点数。 ● ８６８ＭＨｚ（欧州標準　３００　２２０適合）。 ● 測定センサは本体内蔵、またはケーブル接続タイプの何れが必要か。 ● ９０２～９２８ＭＨｚ（ＦＣＣ ＵＳ ｐａｒｔ１５ ｓｅｃｔｉｏｎ２４７およびＩｎｄｕｓｔｒｙ Ｃａ ● 測定データのデータロガー上での直接読み取りやキーパッドでの設定を行 ｎａｄａ ＲＳＳ-２１０標準適合）。 うためのＬＣＤディスプレーの要否。 ● ９１５.９～９２９.７ＭＨｚ（日本標準ＡＲＩＢ ＳＴＤ-Ｔ１０８適合）。 ● 測定場所が屋内環境であるか屋外環境であるか（例えば、屋外環境での 気象データの測定には防水ハウジング、太陽放射保護用スクリーン付の機 ■即時アラーム 種が適しています）。 デルタオームワイヤレスデータロギングシステムでは、測定値がしきい値を超え た場合、以下の方法で即座に信号を発します： ● データロガーに内蔵されたブザーによる可聴信号。 ● ソフトウェアＨＤ３５ＡＰ-Ｓにより、ＰＣモニタ上でのエラー表示による測定値 の強調。 ● 設定された電話番号へのＳＭＳの送信（親機ＨＤ３５ＡＰ４Ｇ）。 ● 設定されたアドレスへのアラームＥメールの送信（親機ＨＤ３５ＡＰ４Ｇ、ＨＤ ３５ＡＰＷおよびＨＤ３５ＡＰＲ）。 ● リモートアラームモジュールＨＤ３５ＥＤ-ＡＬＭ□（オプション）の使用による、 付加的な警報またはアクチュエータの起動。 ＨＤ３５シリーズでは各設定変量に対して二つのアラームしきい値を設定できま す（下限および上限しきい値）。アラームは測定値が下限しきい値を下回った 場合、上限しきい値を上回った場合に発せられます。 ＨＤ３５ＥＤ□ ＨＤ３５ＲＥ ＨＤ３５ＡＰ□ ＨＤ３５ＥＤ□ ワイヤレスデータロギングシステム、リピータ使用 SAKAKI CORPORATION 3

親機（アクセスポイント） HD35AP リピータ HD35RE ワイヤレスデータロギングシステム データロガー HD35ED/EDW デルタオームワイヤレスデータロギングシステムは、様々な用途分野におい て、多くの物理量のモニタリングを可能にします。システムは以下の物理量 の測定・モニタリングを行います。 ● 温度 ● 相対湿度 ● 大気圧および差圧 ● 照度（ｌｕｘ） ● ＵＶＡ、ＵＶＢ、ＵＶＣ放射照度 ● 光合成有効放射（ＰＡＲ） ● 一酸化炭素（ＣＯ） ● 二酸化炭素（ＣＯ２） ● 太陽放射 ● 雨量 ● 風向風速 ● 葉表面水分 ● 液位 ● ＷＢＧＴ指数 相対湿度および温度測定用の機種は湿度の派生要素も演算します。機 種によって異なりますが、露点温度、湿球温度、絶対湿度、混合比、水蒸 気分圧が演算できます。また、機種により、外部測定プローブをＭ１２コネ クタまたはネジ式端子でデータロガーに接続することができます。いくつか の機種は内蔵センサを備えています。 外部入力端子付きの機種には以下の信号を入力できます： ● Ｄ Ｃ４～２０ｍＡ電流出力、ＤＣ０～５０ｍＶ、０～１Ｖまたは０～１０Ｖ電圧 出力のトランスミッタからの信号。 ● Ｐ ｔ１００/Ｐｔ１０００およびＫ、Ｊ、Ｔ、Ｎ、Ｅタイプの熱電対温度センサ。 ● 無 電圧接点出力センサ（パルス計数またはポテンショメータ出力）。 この外部信号入力のオプションは、上述の物理量のみならず他の数多く の物理量に対しても、当ワイヤレスデータロギングシステムのモニタリング能 力を拡張的に活用できます。 デルタオームワイヤレスデータロギングシステムの主な用途分野は以下の 通りです： 気象 美術館 ● 食品サービス（冷凍コンテナ、冷蔵・低温保存、食品加工および輸送） ● 健 康関連（薬品、ワクチン、血液の保存、インキュベータ、手術室のモニタ リング） ● グリーンハウスその他の農業用途 ● 環境分析（空気質、気象および水文学分野） ● 太陽光パネル・発電のモニタリング ● 美術館、書庫のモニタリング 農業 倉庫 ● 腐食、壊れやすい製品の輸送（加速度測定による衝撃のモニタリング） ● 空調業界 ● クリーンルーム ● 研究・実験室 ● 産業分野のプロセス ● ビル、オフィス、学校 産業 輸送 食品サービス 太陽光発電 SAKAKI CORPORATION 4

■システム構成例 デバイス間の通信がワイヤレスであるため、システムの取付け・設置が飛躍的に システムは２５５台までのデバイスで構成できます（親機およびリピータを含め 簡単で迅速に行えます。また、接続ケーブルが不要のため、ケーブルその他部 て）。各デバイスはそれぞれ固有のアドレスで識別されます。 材のコストやケーブル敷設にかかる人件費が大幅に節約できます。システム構 成品の移動も大きな手間をかけずいつでも行えます。さらに、測定データがリ モートでＰＣに保存できるため、データの取得のために現場に出向いたり、デー 区画されたエリアで構成される環境のモニタリング タロガーを取り外したりする必要がありません。 データロガー 受信親機 データベース ＰＣ 環境の異なる区域で構成される場所でのモニタリング データロガー データロガー データロガー データロガー データロガー データロガー 複層階ビルのモニタリング 階上のデータロガーはリピータと通信、リピータは階下の親機と通信 データロガー データロガー リピータ データロガー データベース 受信親機 ＰＣ データロガー データロガー データロガー 受信機 データロガー 腐食（食品、薬品等）または壊れやすい製品の輸送経路でのモニタリング 例：　 複層階ビルのモニタリング 各階に親機を使用、階上の親機はＰＣとＬＡＮ接続（イーサネット/Ｗｉ-Ｆｉ） 受信親機 データロガー データロガー 受信親機 ＰＣ データロガー データベース データロガー SAKAKI CORPORATION 5

■システム構成品 デルタオームワイヤレスデータロギングシステムは右記のコンポーネントで構成されています： ＨＤ３５ＡＰ□ 親機（アクセスポイント） ＨＤ３５ＲＥ リピータ ＨＤ３５ＥＤ-ＡＬＭ□ リモートアラームモジュール ＨＤ３５ＥＤ□ データロガーシリーズ ＨＤ３５ＡＰ□： ＨＤ３５ＲＥ： ＨＤ３５ＥＤ-ＡＬＭ□： ＨＤ３５ＥＤ□： 親機（アクセスポイント） リピータ リモートアラームモジュール データロガーシリーズ 親機は、測定サイトに設置されるシステ リピータは、親機ＨＤ３５ＡＰ□とリモー リモートアラームモジュールはリレー出 データロガーは測定プローブが接続さ ム中のデータロガーとＰＣのインター トのデータロガーＨＤ３５ＥＤ□との間 力を備えており、アラーム信号機器（サ れたリモートデバイスです。データロ フェースです。ＵＳＢ接続でＰＣに接続 でブリッジとして働くデバイスです。この イレン、点滅灯など）やアクチュエータ ガーは測定・モニタすべき環境中に設 した場合、親機はＰＣのＵＳＢポートか リピータによりデータロガーと親機の通 の起動に使用できます。 置し、その電源は長寿命の内蔵電池 ら直接電源供給されます。ＵＳＢ接続 信距離が延長できます。通信距離をさ （充電不可）から供給されます。取得さ が無い場合は、電源は内蔵の充電式 らに延長させるために、データロガーと れた測定データはデータロガーの内 電池、またはＡＣアダプタ（機種により 親機の間に複数のリピータを置くことも 部メモリに保存され、一定の間隔で自 オプション）から供給します。 できます。 動的に親機に送信されます。ユーザー 親機の型式ＨＤ３５ＡＰＷおよびＨＤ のオンデマンドによるデータ送信も可 ３５ＡＰ４ＧのＬＡＮ/４Ｇ接続にはＡＣア 能です。データロガーにはＬＣＤ表示 ダプタの使用をお薦めします。 付、表示なしのオプションがあります。Ｌ ＣＤ表示付の場合、測定現場でも測定 ■親機のバージョン 値の閲覧がで き、また、前面のキー ● ＨＤ３５ＡＰ：　ＵＳＢ出力のみ Ｐサーバに送信したりすることができ できます。 ボードでデータロガーの諸設定が行 ● Ｈ Ｄ３５ＡＰＳ：　ＵＳＢ出力およびＲＳ ます（ＬＡＮ経由インターネット接続 ● Ｈ Ｄ３５ＡＰ４ＧＭＴ：　ＵＳＢ出力、４Ｇ えます。 ４８５ Ｍｏｄｂｕｓ-ＲＴＵ出力（親機は がある場合）。 モジュール内蔵。ＩＰ６５の屋外防水 ＰＣ/ＰＬＣからネットワーク内のデバ ＤＣ８～３０Ｖ外部電源供給（内蔵電 仕様。アラームＥメール/ＳＭＳを送 イスへのＭｏｄｂｕｓコマンドをアドレス 池なし）。 信したり、記録データをＥメールやＦ するマルチプレクサとして働きます）。 Ｍｏｄｂｕ-ＴＣＰ/ＩＰプロトコルが使用 ＴＰで送信、またＤｅｌｔａＯＨＭ Ｃｌｏｕ ● Ｈ Ｄ３５ＡＰＷ：　ＵＳＢ出力、無線ＬＡ できます（イーサネット接続による通 ｄなどのＨＴＴＰサーバへ送信したり Ｎ接続用Ｗｉ-Ｆｉ、ＬＡＮへのケーブ 信用のＭｏｄｂｕｓ-ＴＣＰ/ＩＰプロトコ することができます。４Ｇ ＴＣＰ/ＩＰプ ル接続用イーサネットを装備。ア ルバージョン）。 ロトコルでＰＣと４Ｇネットワーク経由 ラームＥメールを送信したり、記録 マルチクライアント機能により、複数 の通信が可能です。 データをＥメール、ＦＴＰで送信、また のＨＤ３５ＡＰＲが同じＬＡＮに接続 ＤｅｌｔａＯＨＭ ＣｌｏｕｄなどのＨＴＴＰ サーバへ送信したりすることができ 表１：　親機ＨＤ３５ＡＰ□各バージョンの比較 ます（ＬＡＮ経由インターネット接続 がある場合）。 ＨＤ３５ＡＰ４Ｇ ＨＤ３５ＡＰ ＨＤ３５ＡＰＳ ＨＤ３５ＡＰＷ ＨＤ３５ＡＰＲ Ｍｏｄｂｕｓ-ＴＣＰ/ＩＰプロトコルが使 ＨＤ３５ＡＰ４ＧＭＴ 用できます（イーサネット接続による 接続システム 通信用のＭｏｄｂｕｓ-ＴＣＰ/ＩＰプロト ＵＳＢ ✓ ✓ ✓ ✓ ✓ コルバージョン）。 ＲＳ４８５ ✓ ✓ マルチクライアント機能により、複数 Ｗｉ-Ｆｉ ✓ のＨＤ３５ＡＰＷが同じＬＡＮに接続 イーサネット ✓ ✓ できます。 ４Ｇ ✓ ● Ｈ Ｄ３５ＡＰ４Ｇ：　ＵＳＢ出力、４Ｇモ プロトコル　　※　（デルタオームプロプライエタリ） ジュール内蔵。アラームＥメール/Ｓ ＵＳＢ　※ ✓ ✓ ✓ ✓ ✓ ＭＳを送信したり、記録データをＥ ＴＣＰ/ＩＰ　※ ✓ ✓ ✓ メールやＦＴＰで送信、またＤｅｌｔａ Ｍｏｄｂｕｓ-ＲＴＵ ✓ ✓ ＯＨＭ ＣｌｏｕｄなどのＨＴＴＰサーバ Ｍｏｄｂｕｓ-ＴＣＰ/ＩＰ ✓ ✓ に送信したりすることができます。 ＳＭＳコマンド ✓ ４Ｇ ＴＣＰ/ＩＰプロトコルでＰＣと４Ｇ データダウンロード ネットワーク経由の通信が可能です。 ＤＢへの自動ダウンロード ✓ ✓ ✓ ✓ ✓ ● Ｈ Ｄ３５ＡＰＲ：　３５ｍｍ ＤＩＮレール Ｅメールデータ送信 ✓ ✓ ✓ 取付け用。ＵＳＢ出力、ＲＳ-４８５ Ｍ ＦＴＰアドレス宛データ送信 ✓ ✓ ✓ ｏｄｂｕｓ-ＲＴＵ出力、ＬＡＮへのケー ＨＴＴＰサーバ宛データ送信 ✓ ✓ ブル接続用イーサネットを装備。ア アラーム ラームＥメールを送信したり、記録 アラームしきい値 ✓ ✓ ✓ ✓ ✓ データをＥメールやＦＴＰで送信、ま アラームＳＭＳ ✓ たＤｅｌｔａＯＨＭ ＣｌｏｕｄなどのＨＴＴ アラームＥメール ✓ ✓ ✓ SAKAKI CORPORATION 6

ＵＳＢ（ＰＣ-親機間直接接続）によるシステム接続　全ての親機ＨＤ３５ＡＰ□ ＨＤ３５ＥＤ□ ＨＤ３５ＥＤ□ ＨＤ３５ＥＤ□ ＨＤ３５ＥＤ□ データベース ＰＣ ＨＤ３５ＡＰ□ イーサネット（ＰＣ-親機間）によるシステム接続　親機ＨＤ３５ＡＰＷ、ＨＤ３５ＡＰＲのみ ＨＤ３５ＥＤ□ ＨＤ３５ＥＤ□ ＨＤ３５ＥＤ□ ＨＤ３５ＥＤ□ 電源供給 ＨＤ３５ＡＰＷ ＨＤ３５ＡＰＲ イーサネット データベース イーサネット ＰＣ ＰＣ ルーター Ｅメール ＦＴＰ クラウド Ｗｉ-Ｆｉ（ＰＣ-親機間）によるシステム接続　親機ＨＤ３５ＡＰＷのみ ＨＤ３５ＥＤ□ ＨＤ３５ＥＤ□ ＨＤ３５ＥＤ□ ＨＤ３５ＥＤ□ ＦＴＰ 電源供給 Ｅメール クラウド ＨＤ３５ＡＰＷ データベース ＰＣ ＰＣ Ｗｉ-Ｆｉ Ｗｉ-Ｆｉアクセスポイント SAKAKI CORPORATION 7

ＲＳ４８５ Ｍｏｄｂｕｓ-ＲＴＵネットワーク（ＰＬＣ-親機間）によるシステム接続　親機ＨＤ３５ＡＰＳ、ＨＤ３５ＡＰＲのみ ＨＤ３５ＥＤ□ ＨＤ３５ＥＤ□ ＨＤ３５ＥＤ□ ＨＤ３５ＥＤ□ 電源供給 ＨＤ３５ＡＰＳ ＰＬＣ ＨＤ３５ＡＰＲ ＲＳ４８５ Ｍｏｄｂｕｓ-ＲＴＵ 他のセンサ 他のセンサ ４Ｇによるシステム接続　親機ＨＤ３５ＡＰ４Ｇ、ＨＤ３５ＡＰ４ＧＭＴのみ ４Ｇ ＳＭＳ ＨＤ３５ＥＤ□ ４Ｇ接続は、例えば、生鮮食品など腐食しやすい製品 ＨＤ３５ＥＤ□ の輸送など、長距離離れた移動体のモニタリングをも クラウド 可能にします。測定用のデータロガーと親機を移動体 Ｅメール （例えばトラックの内部）に設置するだけで、測定パラ 電源供給 メータを定地（オフィスなど）で絶え間なくモニタ・管理す ＨＤ３５ＡＰ４Ｇ ることができます。４Ｇ ＴＣＰ/ＩＰプロトコルによる４Ｇ通 ＨＤ３５ＡＰ４ＧＭＴ ＦＴＰ 信は、親機との相互通信を可能にし、いつでもデータロ ギングシステムの設定を閲覧し、あるいは変更すること ができます。４Ｇ機能を管理するためのＳＭＳメッセージ ＨＤ３５ＥＤ□ を親機に送ることができます。 ■無線通信周波数 データロギングシステムのすべての機種は、送信周波数帯により、３種類の デルタオームワイヤレスデータロギングシステムの無線送信は、無線周波妨害 バージョンで供給されます。 に対して極めて高い耐性をもっています。システムは送信チャンネル中の無線 ● ８ ６８ＭＨｚ（欧州標準ＥＮ ３００ ２２０適合）。 周波妨害を検知することができ、要求に応じて、同じ周波数帯の別のチャンネ ● ９ ０２～９２８ＭＨｚ（ＦＣＣ ＵＳ ｐａｒｔ１５ ｓｅｃｔｉｏｎ２４７およびＩｎｄｕｓｔｒｙ Ｃａｎａ ルでデータ通信を行うことができます。送信データの正確さは、親機とリモート ｄａ ＲＳＳ-２１０標準適合）。 データロガー間の双方向通信によって確保されています。 ● ９ １５.９～９２９.７ＭＨｚ（日本標準ＡＲＩＢ ＳＴＤ-Ｔ１０８適合）。 ９０２～９２８ＭＨｚの周波数帯は９１５～９２８ＭＨｚ（オーストラリア）または９２１.５ ■無線通信範囲とリピータ ～９２８ＭＨｚ（ニュージーランド）に変更できます。 親機とデータロガー間の通信距離を増加させるときは、リピータＨＤ３５ＲＥを 使用します。複数のリピータをカスケード接続することも可能です（“マルチホッ プ”ネットワーク）。無線周波数帯により、二つのデバイス間の開放空間での通 信距離の代表値は表２の通りです（通信範囲はデバイス間の障害物により減 衰します）： 表２：　無線通信範囲 ＨＤ３５ＲＥ ＨＤ３５ＡＰ□ ８６８ＭＨｚ周波数帯 ＨＤ３５ＥＤ□内蔵アンテナ ３００ｍ ３００ｍ ＨＤ３５ＥＤ□外部アンテナ、ＨＤ３５ＲＥ ＞５００ｍ ＞５００ｍ ９０２～９２８ＭＨｚ周波数帯 ＨＤ３５ＥＤ□内蔵アンテナ １８０ｍ １８０ｍ ＨＤ３５ＥＤ□外部アンテナ、ＨＤ３５ＲＥ ＞５００ｍ ＞５００ｍ ９１５.９～９２９.７ＭＨｚ周波数帯 ＨＤ３５ＥＤ□内蔵アンテナ ３００ｍ ３００ｍ ＨＤ３５ＥＤ□外部アンテナ、ＨＤ３５ＲＥ ＞５００ｍ ＞５００ｍ SAKAKI CORPORATION 8

ＲＦ信号リピータ　カスケード接続による複数リピータの使用可能 ＨＤ３５ＥＤ□ ＨＤ３５ＥＤＷ□ ＨＤ３５ＥＤ□ データベース ＰＣ ＵＳＢ ＨＤ３５ＡＰ□ ＨＤ３５ＲＥ ＨＤ３５ＥＤＷ□ アラームの通知 ■アラーム 各測定値に対して、二つのアラーム設定値がユーザー 設定できます（上限および下限設定値）。設定されたし ＨＤ３５ＥＤ□ きい値を超えた場合、データロガーに内蔵されたブ ザーが可聴信号を発し、アラーム状態は即座に親機に 送信され、ＰＣ上で表示されます。親機が４Ｇモジュール ＨＤ３５ＥＤ-ＡＬＭ□ を備えている場合（ＨＤ３５ＡＰ４Ｇ）は、またはＷｉ-Ｆｉ（Ｈ Ｄ３５ＡＰＷ）/イーサネット（ＨＤ３５ＡＰＷ、ＨＤ３５ＡＰＲ） を備えていてインターネット接続が得られる場合、ア ラームはＥメール送信によって通知できます。親機が４ Ｇモジュールを備えている場合（ＨＤ３５ＡＰ４Ｇ）は、ア ＨＤ３５ＡＰ□ ラームはＳＭＳの送信によっても通知できます。 ＨＤ３５ＥＤ□ ４Ｇ アラームのヒステリシスおよびアラーム発生のディレー は各測定要素に対して設定できます。無線信号の質に 対するアラームも発生させることができます。 リレー出力付のワイヤレスリモートアラームモジュール（Ｈ ＵＳＢ Ｄ３５ＥＤ-ＡＬＭ□）を使用すれば、他のアラーム信号 機器（サイレン、点滅灯など）やアクチュエータを起動さ ＨＤ３５ＡＰ４Ｇのみ せることも可能です。アラームモジュールＨＤ３５ＥＤ-Ａ ＬＭ□はすべてのバージョンの親機で動作します。 SAKAKI CORPORATION 9

■ソフトウェア ■アドバンストバージョン（ＣＦＲ２１）の機能性 ウェブサイトからダウンロード可能な基本ソフトウェアＨＤ３５ＡＰ-Ｓにより、システ より上級のアプリケーションには、ＨＤ３５ＡＰ-ＣＦＲ２１がオプションで準備され ムのすべてのデバイスの設定、デバイスの接続状態や無線信号のレベル、各デ ています。ＨＤ３５ＡＰ-ＣＦＲ２１は、医薬品、医療機器、食品、化粧品業界で必 バイスの電池残量レベルの確認、リアルタイム測定値のグラフまたは数値表で 要とされるＦＤＡ２１ＣＦＲ ｐａｒｔ１１に対応しています。基本ソフトウェアＨＤ３５Ａ の閲覧、測定データダウンロードが行えます。 Ｐ-Ｓの機能に加え、ソフトウェアの監査証跡、ユーザーのアクセス管理、データ ● 自 動ダウンロード、一定のインターバルにて ベースの保護などが可能になります。 ● マ ニュアルダウンロード、ユーザーのリクエストにより ＰＣにダウンロードされたデータはデータベースに入ります。センサの測定デー タのデータベースへの転送は次の段階で行われます： １.　 データロガーＨＤ３５ＥＤ□が測定データを一定のインターバルで自動的に 親機ＨＤ３５ＡＰ□へ送信（測定データはその内蔵メモリに保存）。 ２.　 親機ＨＤ３５ＡＰ□の内蔵メモリ内の測定データを自動的に、またはユー ザー要求によりＰＣに保存。 ３.　 ソフトウェアＨＤ３５ＡＰ-Ｓがダウンロードされた測定データをデータベース へ入力。 モニタ画面 メイン画面 データベースの表示 ソフトウェア各バージョンの機能： ＨＤ３５ＡＰ ＨＤ３５ＡＰ４Ｇ 親機の型式 ＨＤ３５ＡＰＲ ＨＤ３５ＡＰＷ ＨＤ３５ＡＰＳ ＨＤ３５ＡＰ４ＧＭＴ ソフトウェアバージョン　※ Ｂａｓｉｃ ＣＦＲ２１ Ｂａｓｉｃ ＣＦＲ２１ Ｂａｓｉｃ ＣＦＲ２１ Ｂａｓｉｃ ＣＦＲ２１ 主な機能 表形式でのデータ閲覧 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ テキスト形式でのデータエクスポート ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ レポートの印刷 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ソフトウェアを用いたモニタリング ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ データベースバックアップ用ユーティリティ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ Ｅメールデータ送信 ✓ ✓ ✓ ✓ ✓ ✓ ＦＴＰアドレス宛のデータ送信およびＦＴＰ ✓ ✓ ✓ ✓ ✓ ✓ からデータベースへのデータダウンロード データベースへのマルチクライアント接続 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ＤｅｌｔａＯＨＭ Ｃｌｏｕｄとの通信 ✓ ✓ ✓ ✓ ✓ ✓ アラームしきい値 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ＳＭＳアラーム ✓ ✓ Ｅメールアラーム ✓ ✓ ✓ ✓ ✓ ✓ デバイス設定 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ パスワードを使用した設定変更 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ センサ（ＲＨ/ＣＯ/ＣＯ２/ΔＰ）の校正 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ データロガーのグループ分け ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ＦＤＡ２１ＣＦＲ ｐａｒｔ１１に適合した管理 ✓ ✓ ✓ ✓ ※　ＨＤ３５ＡＰ-ＣＦＲ２１はオプション（有償）です。ご購入の際は、弊社にお問い合わせ下さい。アクティベートに必要なハードウェアキーを供給します。 SAKAKI CORPORATION 10

■ ＤｅｌｔａＯＨＭ Ｃｌｏｕｄ（デルタオームクラウド） ＤｅｌｔａＯＨＭ Ｃｌｏｕｄ（ｗｗｗ.ｄｅｌｔａｏｈｍ.ｃｌｏｕｄ）は、Ｅｔ ｈｅｒｎｅｔ / ＷｉＦｉ / ４Ｇ対応のデバイス（ＨＤ３５ＡＰＷ、 ＨＤ３５ＡＰ４Ｇ、ＨＤ３５ＡＰＲ、ＨＤ３３ＭＴ.４など）をイン ターネットで接続し、測定データを閲覧、保存できる無 償（※）のクラウドプラットフォームです。デルタオームが 発行するアクティベーションキーによりデバイスをアク ティベートすれば、すぐにご利用いただくことができます （注文時ご指定、ご購入後のアクティベートどちらも可）。 各ロガーで収集したデータを個別に表示するだけでな く、複数ロガーの測定値のグラフを重ね合わせたり、測 定地点を地図上に表示するなど、ユーザーによる表示 のカスタマイズが可能です。また、クラウドに保存された データはＣＳＶ形式でダウンロードすることも可能です。 ※ ２０２１年時点 ■データロギング ■ＬＣＤ（オプション）を装備したデータロガーの表示 システム中の各データロガーは、それぞれ異なる測定および通信のインターバ データロガーの機種により、ＬＣＤはカスタムタイプ（枝番“Ｌ”）またはグラフィック ルで設定できます。ロギングされる値は通信のインターバルで得られた測定値 タイプ（枝番“Ｇ”）で選択します。 の平均値です。送信される測定データはデータロガーの内蔵メモリにも保存さ データロガーによって測定、あるいは演算されたすべての物理量はＬＣＤで見 れます。データロガーの内蔵メモリが飽和した場合、データロギングを停止する ることができます。複数の要素を測定するカスタムタイプＬＣＤでは、温度はＬＣ か、あるいは古いデータを上書きする（サイクルロギング）かの選択ができます。 Ｄの２段目に表示されます。接続状態、ロギング状態（稼働/停止）および電池 各データロガーでの保存に加えて、データは、データ送信後、親機の内蔵メモ 充電レベルに関する表示が備わっています。 リにも保存されます。このように、デルタオームワイヤレスデータロギングシステム では、データの消失に対して極めて安全な対策が採られており、ＰＣを常に親 電池レベル 機に接続しておく必要がありません。親機のメモリは循環メモリで管理されてい １段目 ます。 カスタムタイプＬＣＤ ２段目 ロギング状態 ■設定 ＬＣＤおよびキーボードを装備したデータロガーでは、キーボードからの設定も 接続状態 可能です。データロガーの設定パラメータへの、キーボードからのアクセスはパ スワードでプロテクトされています。二つの異なるパスワードがあり、一つはデー グラフィックタイプＬＣＤの機種では、ＬＣＤの２段目に、三つの測定値を同時に タロガーをオペレーターとして使用するため（限られたパラメータの設定のみ）、 見ることができます。グラフィックディスプレーでは無線信号のレベル、日付およ もう一つは管理者としてアクセスする場合（すべての設定パラメータへのアクセ び時間も表示します。 ス）のパスワードです。キーボードを介して行われたデータロガーの設定に対す る変更は、自動的に親機に送信され、ＰＣのソフトウェアにも報告されます。これ 接続状態 により、親機に接続されたＰＣから、常に更新された状態のデータロギングシス ロギング状態 無線信号レベル テムを見ることができます。親機は、各データロガーのシステムパラメータ（例え 電池レベル ば、アラーム設定値など）も記録しています。従って、システムの設定を知るため 時間 グラフィックタイプＬＣＤ に、様々なデータロガーにパラメータを要求する必要がなく、ＰＣを親機に接続 日付 １段目 するだけで、必要なすべての情報が即座に得られます。 ２段目 ■内部クロック 各データロガーの内部クロックは親機のクロックと常に同期されており、データ ＬＣＤ表示付のデータロガーの機種は測定値を異なる測定単位で表示するこ ロガークロックの時間ずれに起因する問題を排除しています。これによって、シ とができます。 ステム中のデータロガーすべてが同じ時間を共有し、特に、複数のデータロ ガーで同じ時間に取得した測定データを比較する場合などに有用です。 ■取付け ■ＬＥＤ表示器 プラスチック製の壁掛けサポートブラケットにより、例えば、電池交換や定期校 正などのメンテナンス時に、システムの各デバイスの取外し、取替えが迅速に行 データロギングシステムの各デバイスは、通信状態を表示する前面ＬＥＤを備え えます。あるいは、デバイスのケースの背面に取付ける専用のアルマイト製フラ ています。ＬＥＤは、例えば、許容範囲を超えるデバイス間の通信距離や、障害 ンジを使用して、固定取付けすることもできます。取付けフランジを使用した場 物の存在に起因する通信上の問題を即座に知らせます。 合、壁に固定されるピンに南京錠をかけて、デバイスの取外しを防止することも 各デバイスは、内蔵電池の充電状態やアラームの状態についても報告します。 できます。 これらの表示は、ＬＣＤを備えた機種についてはＬＣＤディスプレー上で、ＬＣＤ の無い機種ではＬＥＤ表示によって行われます。 プラスチックサポート フランジおよび南京錠 フランジ ■適合性 デルタオームワイヤレスデータロギングシステムはＥＮ１２８３０標準に適合して ピン います。ＰＣアプリケーションソフトウェアＨＤ３５ＡＰ-ＳはＦＤＡ２１ ＣＦＲ Ｐａｒｔ１１ の推奨に準じて設計されています。操作はパスワードによって保護されており、 行われた操作は記録されます。 南京錠 SAKAKI CORPORATION 11

■テクニカルデータ ＨＤ３５ＡＰ□　親機 ＨＤ３５ＡＰ・ＡＰＳ・ＡＰＷ ＨＤ３５ＡＰ： ＵＳＢ出力のみ 無線アンテナ ＨＤ３５ＡＰＲ： ＵＳＢ、ＲＳ４８５ Ｍｏｄｂｕｓ-ＲＴＵ出力およびイーサネットインターフェース ＨＤ３５ＡＰＳ： ＵＳＢおよびＲＳ４８５ Ｍｏｄｂｕｓ-ＲＴＵ出力 型式 ＬＥＤ ＨＤ３５ＡＰＷ： ＵＳＢ出力、Ｗｉ-Ｆｉおよびイーサネットインターフェース ＨＤ３５ＡＰ４Ｇ： ＵＳＢ出力および４Ｇモジュール ＨＤ３５ＡＰ４ＧＭＴ： ＵＳＢ出力および４Ｇモジュール（屋外） 内蔵３.７Ｖリチウムイオン充電池、容量２２５０ｍＡ/ｈ、ＪＳＴ３極コネクタ ＤＣ６Ｖ出力ＡＣアダプタ（ＡＣ-ＰＴＳ-６Ｖ、オプション） 電源供給 ＰＣのＵＳＢポートから直接電源供給　※１ （ＨＤ３５ＡＰＲは外部電源ＤＣ８～３０Ｖのみ、ＨＤ３５ＡＰ４ＧＭＴは外部電源ＤＣ１８～２７Ｖ＋ １２Ｖ鉛蓄電池（バッテリーチャージャーをハウジングに内蔵）） 約３０ｍＡ（Ｅ、Ｕ）/約３８ｍＡ（Ｊ）=イーサネット/Ｗｉ-Ｆｉなし、一般的４Ｇ動作にて　※２ 電源供給コネクタ 約１６０ｍＡ=イーサネット動作にて、約２７５ｍＡ=Ｗｉ-Ｆｉ動作にて Ｍｉｎｉ-ＵＳＢ 消費電力 （ ＨＤ３５ＡＰＲはＤＣ２４Ｖにて４０ｍＡ、 ＲＳ４８５ ８極Ｍ１２コネクタ（ＨＤ３５ＡＰＳ）または ＲＪ４５イーサネットコネクタ（ＨＤ３５ＡＰＷ） ＨＤ３５ＡＰ４ＧＭＴは測定時＜１６ｍＡ/４Ｇ動作時ピーク＜１Ａ） 約３日=ＬＡＮ非接続、一般的４Ｇ動作にて　※２ 電池寿命 約１１時間=イーサネット動作にて、約８時間=Ｗｉ-Ｆｉ動作にて ＨＤ３５ＡＰ４Ｇ （ＨＤ３５ＡＰＲは内蔵電池なし） 無線 ４Ｇ 送信周波数 ８６８ＭＨｚ、９０２～９２８ＭＨｚまたは９１５.９～９２９.７ＭＨｚ（機種により） アンテナ アンテナ 一体型外付ホイップアンテナ（点線通信用）、ケーブル付外付ホイップアンテナ（４Ｇ通信用、 アンテナ ＨＤ３５ＡＰ４Ｇ、ＨＤ３５ＡＰ４ＧＭＴのみ）、ＨＤ３５ＡＰＲは無線通信アンテナを一体型ホイップ アンテナまたはケーブル式ホイップアンテナからご指定可 送信距離 表２参照 ＵＳＢ、Ｍｉｎｉ-ＵＳＢコネクタ（ケーブルＣＰ３１） シリアル出力 ＲＳ４８５、Ｍｏｄｂｕｓ-ＲＴＵプロトコル（ＨＤ３５ＡＰＳ、ＨＤ３５ＡＰＲのみ） 型式ＨＤ３５ＡＰＷ、ＨＤ３５ＡＰＲのみ。アラームＥメール、および記録データのＥメール、ＦＴＰ イーサネット接続 での、またはＨＴＴＰサーバー（ＤｅｌｔａＯＨＭ Ｃｌｏｕｄなど）への送信が可能（インターネット接続 がある場合）。　Ｍｏｄｂｕｓ-ＴＣＰ/ＩＰプロトコル使用可。 型式ＨＤ３５ＡＰＷのみ。アラームＥメール、および記録データのＥメール、ＦＴＰでの、またはＨ Ｗｉ-Ｆｉ接続 ＴＴＰサーバー（ＤｅｌｔａＯＨＭ Ｃｌｏｕｄなど）への送信が可能（インターネット接続がある場合）。 Ｍｏｄｂｕｓ-ＴＣＰ/ＩＰプロトコル使用可。 電源供給 Ｍｉｎｉ-ＵＳＢ 型式ＨＤ３５ＡＰ４Ｇ、ＨＤ３５ＡＰ４ＧＭＴのみ。アラームＥメール/ＳＭＳ、記録データのＥメール、 ４Ｇ/３Ｇ/ＧＳＭ/ ＦＴＰでの、またはＨＴＴＰサーバー（ＤｅｌｔａＯＨＭ Ｃｌｏｕｄなど）への送信が可能。４Ｇ ＴＣＰ/ＩＰ ＧＰＲＳ接続 プロトコル使用可。 ＨＤ３５ＡＰＲ ＬＥＤ 保存可能サンプル数は接続データロガー機種による。すべてのデータロガーが７測定要素を Ｍｉｎｉ-ＵＳＢ 内部メモリ 記録した場合、保存容量は２２６,７００サンプル。 外部無線 外部電源供給の有無、電池充電レベル（ＨＤ３５ＡＰＲ、ＨＤ３５ＡＰ４ＧＭＴを除く）、 アンテナ ＬＥＤ表示 無線通信状態 -１０～＋６０℃、０～８５％ＲＨ、結露なきこと 動作温湿度範囲 （ＨＤ３５ＡＰ４ＧＭＴは-４０～＋７０℃、０～１００％ＲＨ） ＨＤ３５ＡＰ・ＨＤ３５ＡＰＳ・ＨＤ３５ＡＰＷ・ＨＤ３５ＡＰ４Ｇ ＬＥＤ ＲＪ４５イーサ 材質：プラスチック、外形寸法１３５×８６×３３ｍｍ（アンテナを除く） ネットコネクタ ＨＤ３５ＡＰＲ 電源供給端子 ＲＳ４８５端子 ハウジング 材質：プラスチック、外形寸法：９０×５３×６９ｍｍ（アンテナを除く） ＨＤ３５ＡＰ４ＧＭＴ ＨＤ３５ＡＰ４ＧＭＴ 材質： ポリカーボネート、外形寸法：２７０×１７０×１１０ｍｍ（アンテナを除く）、 ４Ｇアンテナ ＩＰ６５（ＵＳＢコネクタ保護キャップ装着時） 無線 アンテナ 重量（電池を含む） 約２００ｇ（ＨＤ３５ＡＰ４ＧＭＴは約１ｋｇ） 着脱可能壁掛けサポート（標準付属）または固定取付け用フランジ（オプション） 取付け方法 （ ＨＤ３５ＡＰＲは３５ｍｍＤＩＮレールへの装着、 ＨＤ３５ＡＰ４ＧＭＴはクランプＨＤ２００３.７７/４０によるポール取付け） 電源供給 Ｍｉｎｉ-ＵＳＢ ※１　ＨＤ３５ＡＰＷ、ＨＤ３５ＡＰ４Ｇでイーサネット、Ｗｉ-Ｆｉまたは４Ｇ送信を使用する場合は、（外部電源）ＡＣアダプタＡＣ-ＰＴＳ-６Ｖ（オプション）による電源供給が必要です。 ※２　４Ｇ送信の集中的な使用は電力消費を顕著に増加させ、電池寿命を消耗させます。 SAKAKI CORPORATION 12

ＨＤ３５ＲＥ　リピータ 内蔵３.７Ｖリチウムイオン電池（充電可）、容量２２５０ｍＡ/ｈ、ＪＳＴ３極コネクタ 電源供給 ＤＣ６Ｖ出力ＡＣアダプタ（ＡＫＡ-０６０２０、オプション） ＰＣのＵＳＢポートから直接電源供給 無線アンテナ 消費電力 約３０ｍＡ 電池寿命 約３日 ＬＥＤ 接続押しボタン 送信周波数 ８６８ＭＨｚ、９０２～９２８ＭＨｚまたは９１５.９～９２９.７ＭＨｚ（機種により） アンテナ 一体型外付ホイップアンテナ 送信距離 表２参照 ＵＳＢ、Ｍｉｎｉ-ＵＳＢコネクタ（ケーブルＣＰ３１） シリアル出力 設定およびファームウェア更新用のみ、データのダウンロードは不可。 ＬＥＤ表示 外部電源供給の有無、電池充電レベル、無線通信状態 キーボード 接続用押しボタン/ＰＩＮＧ（無線テスト用） 動作温湿度範囲 -１０～＋６０℃、０～８５％ＲＨ、結露なきこと ハウジング 材質：　プラスチック、外形寸法：　１３５×８６×３３ｍｍ（アンテナを除く） 重量 約２００ｇ（電池を含む） 電源供給コネクタ Ｍｉｎｉ-ＵＳＢ 取付け方法 着脱可能壁掛けサポート（標準付属）または固定取付け用フランジ（オプション） ＨＤ３５ＥＤ-ＡＬＭ□　アラームモジュール ＨＤ３５ＥＤ-ＡＬＭ： 内蔵電池 ＬＥＤ 内蔵無線アンテナ 形式 ＨＤ３５ＥＤ-ＡＬＭＥ： 本体側面のＭｉｎｉ-ＵＳＢコネクタによるＵＳＢポートからのＵＳＢ供電 ＨＤ３５ＥＤ-ＡＬＭ： 内蔵３.６Ｖ塩化チオニルリチウム電池（Ｌｉ-ＳＯＣｌ２）、充電不可、 電源供給 電池サイズφ１６.８５×５０.５ｍｍ（サイズＡ）、２極コネクタＭｏｌｅｘ５２６４ ＨＤ３５ＥＤ-ＡＬＭＥ： ＵＳＢ供電（５Ｖ±５％、内蔵電池なし） ＨＤ３５ＥＤ-ＡＬＭ： 代表的な動作状態にて約１年（寿命はアラーム状態起動の頻度によ 電池寿命 ります） 送信周波数 ８６８ＭＨｚ、９０２～９２８ＭＨｚまたは９１５.９～９２９.７ＭＨｚ（機種により） アンテナ 内蔵アンテナ 送信距離 表２参照 キーボード 接続用押しボタン/ＰＩＮＧ（無線テスト用） 接続押しボタン ＬＥＤ表示 アラームの有無、電池充電レベル、無線通信状態。 リレー設定（保護カバー） リレー接点 ２出力リレー、無電圧接点、接点容量Ｍａｘ.１Ａ（ＤＣ３０Ｖ、抵抗負荷） 動作温湿度範囲 -１０～＋７０℃、０～８５％ＲＨ、結露なきこと ハウジング 材質：　プラスチック、外形寸法：　１３５×１１０×３３ｍｍ 重量 約２００ｇ（電池を含む） 取付方法 着脱可能壁掛けサポート（標準付属）または固定取付け用フランジ（オプション） SAKAKI CORPORATION 13

ＨＤ３５ＥＤ□　屋内用ハウジングタイプデータロガー 送信周波数 ８６８ＭＨｚ、９０２～９２８ＭＨｚまたは９１５.９～９２９.７ＭＨｚ（機種により） アンテナ 内蔵 ＬＣＤ（オプション） 内蔵無線アンテナ 送信距離 表２参照 測定インターバル １、２、５、１０、１５、３０秒 / １、２、５、１０、１５、３０、６０分　　※１ 通信インターバル １、２、５、１０、１５、３０秒 / １、２、５、１０、１５、３０、６０分　　※１ 循環管理式またはメモリ飽和時停止 内蔵メモリ 保存可能サンプル数は取得測定データ数による（表４参照）。 アラーム 内蔵ブザーによる可聴信号 内蔵３.６Ｖ塩化チオニルリチウム電池（Ｌｉ-ＳＯＣｌ２）、充電不可、 電池サイズφ１６.８５×５０.５ｍｍ（サイズＡ）、２極コネクタＭｏｌｅｘ５２６４ 電源供給 格子カバー付のデータロガー機種については、ＡＣアダプタ（ＡＫＡ-０６０２０、 無線表示ＬＥＤ キーボード オプション）接続用コネクタ供給可。 ＣＯ/ＣＯ２機種： 約１.５年（測定、通信インターバル２分にて） ΔＰレンジｒ５機種： 約１.５年（測定、通信インターバル３０秒にて） 電池寿命 無線表示ＬＥＤ 上記以外の機種： 約３.５年（測定、通信インターバル１分にて） ＬＥＤアラーム 内蔵無線アンテナ 約５年（測定、通信インターバル１０分にて） ディスプレー オプション。機種により、カスタムタイプまたはグラフィックタイプＬＣＤ（表３Ｂ参照） 接続用押しボタン/ＰＩＮＧ（無線テスト用） キーボード ＬＣＤ表示付機種は設定および測定値スクロール用押しボタンを装備 ＬＥＤ表示 無線通信状態。ＬＣＤなしの機種はアラームＬＥＤおよび電池状態ＬＥＤを装備。 動作温湿度範囲 -２０～＋７０℃（格子カバー付機種は-１０～＋７０℃）、０～８５％ＲＨ、結露なきこと 材質：　プラスチック、外形寸法：　表３Ａ参照、 ハウジング 保護等級：　ＩＰ５０（ＨＤ３５ＥＤ１ＮＢ、ＨＤ３５ＥＤ１ＮＡＢ、ＨＤ３５ＥＤ１４ｂＮＡＢ、 ＨＤ３５ＥＤＨを除く） 電池ＬＥＤ 接続押しボタン 外部プローブ接続 データロガー機種により、Ｍ１２コネクタまたは３.５ｍｍピッチ端子 重量 約２００ｇ（ＬＣＤ表示付機種、電池を含む） 取付け方法 着脱可能壁掛けサポート（標準付属）または固定取付け用フランジ（オプション） ※１　多くの物理量を測定する機種は 小インターバルが１秒を超える場合があります（表４参照）。 表３Ａ：　屋内用ハウジングデータロガーの外観 ＬＣＤのタイプは 機種による Ｍ１２コネクタ Ｍ１２コネクタ 一体型下方ＲＨ＋温度、 一体型下方 （機種により１～３個） Ａ Ｂ ＲＨまたは温度プローブ ＲＨ＋温度 Ｃ プローブ 光度/ＵＶＡセンサ 差圧入力 一体型下方 一体型下方 ＲＨ＋温度 Ｄ ＲＨ＋温度プローブ Ｅ 差圧入力 Ｆ プローブ カバーで センサ 保護された 保護グリッド 端子式入力部 Ｇ Ｈ SAKAKI CORPORATION 14

表３Ｂ：　主な屋内用ハウジングデータロガーの一覧 測定内容 オプションＬＣＤ 入力 % UV Ｌ Ｇ Ｍ１２ 図 内蔵 型式 コネクタ 記号 ＮＴＣ Ｐｔ１００ Ｐａｔｍ ΔＰ グラ センサ ＲＨ Ｌｕｘ ＵＶ ＣＯ ＣＯ２ カスタム 数 １０Ｋ Ｐｔ１０００ (気圧) (差圧) フィック 測定要素識別文字 Ｎ ※１ ７Ｐ ※２ １ ４ｂ ４ ※３ Ｉ ※４ Ｕ Ａ Ｂ ＨＤ３５ＥＤ７Ｐ/１ＴＣ ● ● １ Ａ ＨＤ３５ＥＤ７Ｐ/２ＴＣ ● ● ２ Ａ ＨＤ３５ＥＤ７Ｐ/３ＴＣ ● ● ３ Ａ ＨＤ３５ＥＤＮ/１ＴＣ ● ● １ Ａ ＨＤ３５ＥＤＮ/２ＴＣ ● ● ２ Ａ ＨＤ３５ＥＤＮ/３ＴＣ ● ● ３ Ａ ＨＤ３５ＥＤＮＴＶ ● ● ● Ｂ ＨＤ３５ＥＤ１ＴＶ ● ● ● Ｂ ＨＤ３５ＥＤ１ＴＶＩ ● ● ● Ｂ ＨＤ３５ＥＤ１ＮＴＣ ● ● ● １ Ａ ＨＤ３５ＥＤ１７ＰＴＣ ● ● ● １ Ａ ＨＤ３５ＥＤ１ＮＴＶ ● ● ● ● Ｂ ＨＤ３５ＥＤ１ＮＴＶＩ ※５ ● ● ● ● Ｂ ＨＤ３５ＥＤ１Ｎ/２ＴＣ ● ● ● ２ Ａ ＨＤ３５ＥＤ１４ｂＮＴＣ ● ● ● ● １ Ｐａｔｍ Ａ ＨＤ３５ＥＤ１４ｂＮＴＶ ● ● ● ● ● Ｂ ＨＤ３５ＥＤ１４ｂＮＴＶＩ ※５ ● ● ● ● Ｂ ＨＤ３５ＥＤ１Ｎ４ｒ□ＴＶ ※３ ● ● ● ● ● Ｆ ＨＤ３５ＥＤ４ｒ□ ※３ ● ● ● Ｅ ＨＤ３５ＥＤ１ＮＩＴＣＶ ● ● ● ● １ Ｔ/ＲＨ Ｃ ＨＤ３５ＥＤ１ＮＩ２ＴＣＶ ● ● ● ● １ Ｔ/ＲＨ Ｃ ＨＤ３５ＥＤ１ＮＩＴＶ ● ● ● ● ● Ｄ ＨＤ３５ＥＤ１ＮＢ ※５ ● ● ● ● Ｇ ＨＤ３５ＥＤ１ＮＡＢ ※５ ● ● ● ● ● Ｇ ＨＤ３５ＥＤ１４ｂＮＡＢ ※５ ● ● ● ● ● ● Ｇ ＨＤ３５ＥＤＨ ※６ ● 端子入力（３入力） Ｈ ※１　Ｎ/１＝１ＣＨ、Ｎ/２＝２ＣＨ、Ｎ/３＝３ＣＨ ※２　７Ｐ/１＝１ＣＨ、７Ｐ/２＝２ＣＨ、７Ｐ/３＝３ＣＨ 差圧測定レンジ ※３　４ｒ１＝測定レンジ１、４ｒ２＝測定レンジ２、…　右表を参照してください。 ※４　Ｉ＝照度（低レンジ：０～２００００ｌｕｘ）、Ｉ２＝照度（高レンジ：０～２０００００ｌｕｘ） 型式 測定レンジ ※５　温度センサはＲＨモジュールに内蔵。 ＨＤ３５ＥＤ□□４ｒ１□□ -２.５～＋２.５ｈＰａ（ｍｂａｒ） ※６　 ＤＣ４～２０ｍＡ、０～５０ｍＶまたは０～１Ｖ出力トランスミッタ、Ｐｔ１００/Ｐｔ１０００ 温度センサ、Ｋ/Ｊ/Ｔ/Ｎ/Ｅ熱電対、無線圧接点またはポテンショメータ入力。 ＨＤ３５ＥＤ□□４ｒ２□□ -１０～＋１０ｈＰａ（ｍｂａｒ） ＨＤ３５ＥＤ□□４ｒ３□□ -１００～＋１００ｈＰａ（ｍｂａｒ） ＨＤ３５ＥＤ□□４ｒ４□□ -２０００～＋２０００ｈＰａ（=２ ｂａｒ） ＨＤ３５ＥＤ□□４ｒ５□□　※７ -１２５～＋１２５Ｐａ（クリーンルーム用） プローブタイプの識別コードは以下の通りです： ※７　 “ｒ５”の圧力センサは動圧を測定するため（静圧測定には不適）、二つの圧力入力 記号なし =　内蔵センサ（格子保護） の間に微量の空気の流れを必要とします。チューブ用クランプリング付のメタル製 Ｈ =　端子入力 入力ソケットが圧力損失を 小限に留めます。 ＴＣ =　ケーブル式プローブ ＴＶ、ＴＶＩ =　本体固定下方プローブ（ケーブルなし） ＴＣＶ =　ケーブル式プローブ＋本体固定下方プローブ（ケーブルなし） 機種ＴＣで温湿度測定に使用するケーブル式複合プローブＨＰ３５１７シリー ズは、湿度センサと、ＮＴＣ１０ＫΩ（２５℃にて）またはＰｔ１００温度センサを備 えています。ＨＰ３５１７シリーズのプローブの交換の際は、新しいプローブと データロガーの一体再校正が必要です。 温度測定用のみの入力を備えたＭ１２コネクタタイプの機種は、ＮＴＣ１０ＫΩ （２５℃にて）またはＰｔ１００/Ｐｔ１０００温度センサのＴＰ３５シリーズのプローブ を使用します。 SAKAKI CORPORATION 15

表４：　屋内用ハウジングデータロガーの内蔵メモリ容量 保存可能 ※１　測定物理量のリスト 最小通信 型式 サンプル数 保存物理量　※１ Ｔ ：　温度 インターバル ※２ ＲＨ ：　相対湿度 ＴＤ ：　露点温度 ＨＤ３５ＥＤ７Ｐ/１ＴＣ ６８,０００ １秒 Ｔ ＴＷ ：　湿球温度 ５２,０００～ ＨＤ３５ＥＤ７Ｐ/２ＴＣ ２秒（※３） Ｔ ＡＨ ：　絶対湿度 ６８,０００ ＭＲ ：　混合比 ４２,０００～ ＨＤ３５ＥＤ７Ｐ/３ＴＣ ５秒（※４） Ｔ ＰＶＰ ：　水蒸気分圧 ６８,０００ ＰＡＴＭ ：　大気圧 ＨＤ３５ＥＤＮ/１ＴＣ ６８,０００ １秒 Ｔ ΔＰ ：　差圧 ＨＤ３５ＥＤＮ/２ＴＣ ５２,０００ １秒 Ｔ Ｉ ：　照度 ＨＤ３５ＥＤＮ/３ＴＣ ４２,０００ １秒 Ｔ ＣＯ ：　一酸化炭素 ＨＤ３５ＥＤＮＴＶ ６８,０００ １秒 Ｔ ＣＯ２ ：　二酸化炭素 ＨＤ３５ＥＤ１ＴＶ ６８,０００ １秒 ＲＨ ＨＤ３５ＥＤ１ＴＶＩ ６８,０００ １秒 ＲＨ ※２ 一つのサンプルは、データ取得の瞬間に、 ＨＤ３５ＥＤ１ＮＴＣ ２４,０００ １秒 Ｔ、ＲＨ、ＴＤ、ＴＷ、ＡＨ、ＭＲ、ＰＶＰ データロガーによって測定および演算され ＨＤ３５ＥＤ１７ＰＴＣ ２４,０００ １秒 Ｔ、ＲＨ、ＴＤ、ＴＷ、ＡＨ、ＭＲ、ＰＶＰ たすべての物理量で構成されます。例えば、 ＨＤ３５ＥＤ１ＮＴＶ ２４,０００ １秒 Ｔ、ＲＨ、ＴＤ、ＴＷ、ＡＨ、ＭＲ、ＰＶＰ 型式ＨＤ３５ＥＤ１ＮＡＢは四つの物理量を ＨＤ３５ＥＤ１ＮＴＶＩ ２４,０００ １秒 Ｔ、ＲＨ、ＴＤ、ＴＷ、ＡＨ、ＭＲ、ＰＶＰ 測定し、五つの物理量を演算します（湿度 ＨＤ３５ＥＤ１Ｎ/２ＴＣ ２２,０００ １秒 Ｔ、ＲＨ、ＴＤ、ＴＷ、ＡＨ、ＭＲ、ＰＶＰ 派生要素）。この場合、一つのサンプルはそ ＨＤ３５ＥＤ１４ｂＮＴＣ ２２,０００ ２秒 Ｔ、ＲＨ、ＴＤ、ＴＷ、ＡＨ、ＭＲ、ＰＶＰ、ＰＡＴＭ れぞれ一つの温度測定値、ＣＯ測定値、Ｃ ＨＤ３５ＥＤ１４ｂＮＴＶ ２２,０００ ２秒 Ｔ、ＲＨ、ＴＤ、ＴＷ、ＡＨ、ＭＲ、ＰＶＰ、ＰＡＴＭ Ｏ２測定値および六つの湿度測定値（相対 ＨＤ３５ＥＤ１４ｂＮＴＶＩ ２２,０００ ２秒 Ｔ、ＲＨ、ＴＤ、ＴＷ、ＡＨ、ＭＲ、ＰＶＰ、ＰＡＴＭ 湿度および五つの湿度派生要素）を含み ＨＤ３５ＥＤ１Ｎ４ｒ□ＴＶ ２２,０００ １秒 Ｔ、ＲＨ、ＴＤ、ＴＷ、ＡＨ、ＭＲ、ＰＶＰ、ΔＰ ます。 ＨＤ３５ＥＤ４ｒ□ ６８,０００ １秒 ΔＰ ※３　１入力使用の場合は１秒。 ＨＤ３５ＥＤ１ＮＩＴＣＶ ４４,０００ １秒 Ｔ、ＲＨ、Ｔ ※４　 １入力使用の場合は１秒、 Ｄ、ＴＷ、ＡＨ、ＭＲ、ＰＶＰ、Ｉ ２入力の場合は２秒。 ＨＤ３５ＥＤ１ＮＩ２ＴＣＶ ４４,０００ １秒 Ｔ、ＲＨ、ＴＤ、ＴＷ、ＡＨ、ＭＲ、ＰＶＰ、Ｉ ※５　 使用する入力の数と、測定要素により、 ＨＤ３５ＥＤ１ＮＩＴＶ ４４,０００ １秒 Ｔ、ＲＨ、ＴＤ、ＴＷ、ＡＨ、ＭＲ、ＰＶＰ、Ｉ 短いインターバルを設定できることが ＨＤ３５ＥＤ１ＮＢ ４４,０００ １０秒 Ｔ、ＲＨ、ＴＤ、ＴＷ、ＡＨ、ＭＲ、ＰＶＰ、ＣＯ あります。（例：４～２０ｍＡ、０～１Ｖ、０ ＨＤ３５ＥＤ１ＮＡＢ ３６,０００ １０秒 Ｔ、ＲＨ、ＴＤ、ＴＷ、ＡＨ、ＭＲ、ＰＶＰ、ＣＯ、ＣＯ２ ～１０Ｖ、０～５０ｍＶ、４線式Ｐｔ１００、４ ＨＤ３５ＥＤ１４ｂＮＡＢ ３２,０００ １０秒 Ｔ、ＲＨ、ＴＤ、ＴＷ、ＡＨ、ＭＲ、ＰＶＰ、ＰＡＴＭ、ＣＯ、ＣＯ２ 線式Ｐｔ１０００の場合、１～２入力使用 ３６,０００～ ＨＤ３５ＥＤＨ ５秒（※５） 入力の構成による 時１秒、３入力使用時２秒） ６８,０００ 表５は親機とデータロガー間が直接接続の場合（１“ホップ”）です。リピータが 型式ＨＤ３５ＥＤＨのターミナルヘッダ・入力接続例 介在する場合は、データの送信にはより長い時間がかかり、親機によって操 ＨＤ３５ＥＤＨは三つの入力端子を備えています。各入力は以下の入力として設 作・管理できるデータロガー数は表５よりも少なくなります。システム中のデバイ 定できます： Ｐｔ１００/Ｐｔ１０００、熱電対、ＤＣ４～２０ｍＡ（シャント抵抗は内部）、 スの数（親機＋リピータ＋データロガー）は２５５を超えることはできません。 ０～５０ｍＶ、０～１Ｖ、またはポテンショメータ。入力３のみがパルス計数入力（無 電圧接点の開閉数カウント）として設定できます。 表５：　データ送信インターバルに準じたシステム中のデータロガー数 データ送信 親機で管理可能な データ送信 親機で管理可能な 入力１ 入力２ 入力３ インターバル データロガー数 インターバル データロガー数 １秒 １２ １０秒 １２０ ２秒 ２４ １５秒 １８０ ５秒 ６０ ＞３０秒 ２５４ ３線式 ＯＮ/ＯＦＦ接点 Ｐｔ１００/Ｐｔ１０００ ４～２０ｍＡトランスミッタ SAKAKI CORPORATION 16

■テクニカルデータ ＨＤ３５ＥＤＷ□　屋外用防水ハウジングタイプデータロガー　※１ ＬＣＤ付バージョン 送信周波数 ８６８ＭＨｚ、９０２～９２８ＭＨｚまたは９１５.９～９２９.７ＭＨｚ（機種により） 外付無線アンテナ アンテナ 内蔵アンテナ（※２）、一体型外付アンテナ、または３ｍケーブル式外付アンテナ ＬＣＤ 送信距離 表２参照 測定インターバル １、２、５、１０、１５、３０秒 / １、２、５、１０、１５、３０、６０分 ※３ 通信インターバル １、２、５、１０、１５、３０秒 / １、２、５、１０、１５、３０、６０分 ※３ 循環管理式またはメモリ飽和時停止 内蔵メモリ 保存可能サンプル数は取得測定データ数による（表７参照）。 無線表示ＬＥＤ アラーム 内蔵ブザーによる可聴信号 内蔵３.６Ｖ塩化チオニルリチウム電池（Ｌｉ-ＳＯＣｌ２）、充電不可、電池サイズ単２形、 電源供給 ２極コネクタＭｏｌｅｘ５２６４（ＨＤ３５ＥＤＬＷ１ＮＢ□ＴＶ、ＨＤ３５ＥＤＬＷ１ＮＢ□Ｉ□ＴＣ Ｖ、ＨＤ３５ＥＤＷ１ＮＢ□ＦＴＣＶ、ＨＤ３５ＥＤＷＰＴＣ-ＡＬＭはＤＣ７〜３０Ｖ外部電源） 約４年：　 ＨＤ３５ＥＤＷＫ/４、ＨＤ３５ＥＤＷ１Ｎ７ＧＴＣおよびＨＤ３５ＥＤＷＨ（測定イン ターバル１０秒、通信インターバル３０秒にて） 電池寿命 約２年：　 上記以外の機種（測定インターバル５秒（ＨＤ３５ＥＤＷ７Ｐ/□ＴＣ、ＨＤ３５Ｅ ＬＣＤなしバージョン ＤＷ１４ｂＮＴＣ、ＨＤ３５ＥＤＷ１４ｂ７ＰＴＣ、ＨＤ３５ＥＤＷＷＢＧＴは１０秒）、通 外付無線アンテナ 信インターバル３０秒にて） ディスプレー オプション。カスタムタイプＬＣＤ 押しボタン 接続用押しボタン（ロガー内部） ＬＥＤ表示 無線通信状態。ＬＣＤなしの機種はアラームＬＥＤおよび電池状態ＬＥＤを装備。 無線表示ＬＥＤ -２０～＋７０℃、０～１００％ＲＨ、結露なきこと 動作温湿度範囲 ＬＥＤアラーム （ＨＤ３５ＥＤＷＮＴＶ６１は-４０～＋７０℃） 電池ＬＥＤ 材質：　ポリカーボネート、外形寸法：　表６Ａ参照、保護等級：　ＩＰ６７（ＨＤ３５ＥＤLＷ ハウジング １ＮＢ□ＴＶ、ＨＤ３５ＥＤＬＷ１ＮＢ□Ｉ□ＴＣＶはＩＰ６５） 外部プローブ用コネクタ データロガー機種により、Ｍ１２コネクタ、熱電対コネクタまたは３.５ｍｍピッチ端子 重量 約２５０ｇ（電池を含む） 壁掛け、またはクランプＨＤ２００３.７７/４０（オプション）によるφ４０ｍｍマストへの 取付け方法 取付け。屋外用太陽放射保護シールド（オプション）。 ※１　ＨＤ３５ＥＤＷ１ＮＢ□ＴＶ、ＨＤ３５ＥＤＷ１ＮＩ２ＴＣＶ、ＨＤ３５ＥＤＷ１ＮＢ□Ｉ□ＴＣＶ、ＨＤ３５ＥＤＷ１ＮＢ□ＦＴＣＶは特殊機種のため、個別データシートを参照して下さい。 ※２　日本向け（Ｊ）はデフォルトで一体型外付アンテナ付。 ※３　多くの物理量を測定する機種は 小インターバルが１秒を超える場合があります（表７参照）。 ■屋外用防水タイプ 屋外、産業用途用防水タイプ（ＨＤ３５ＥＤＷ□シリーズ） 防水タイプデータロガーのハウジングは、壁掛け、または屋外取付けの場合、ク 屋外、あるいは厳しい環境条件での使用（様々な産業用途）に適した、前面外 ランプＨＤ２００３.７７/４０を使用して、直径４０ｍｍのマストに取付けることができ 形寸法１２０（Ｈ）×８０（Ｗ）ｍｍ、ＩＰ６７防水ハウジング封入のデータロガーシ ます。屋外取付けの場合、データロガーは太陽放射に対する保護遮蔽カバー リーズです。ＩＰ６７防水性を確実にするため、データロガーには操作キーを設け （オプション、ＣＯ２・照度測定機種は不可）とともに供給することができます。 ず、外部プローブの接続にはＭ１２コネクタを使用しています。 屋外でのマストへの取付けには、あらかじめデータロガー背面にマスト用クラン プを装着し、内部でクランプに接続された過電圧保護器を備えた仕様で、 データロガーを供給することも可能です。過電圧保護器を正しく動作させるた め、クランプに固定されたファストンコネクタ付の黄/緑ケーブルを接地させる必 要があります。温湿度複合プローブの屋外取付けには、太陽放射に対する保 護シールドＨＤ９００７Ａ-１またはＨＤ９００７Ａ-２が必要です。 ＨＤ３５ＥＤＷ□データロガー 親機ＨＤ３５ＡＰ 太陽放射保護シールド 屋外データ送信ステーション 受信ステーション SAKAKI CORPORATION 17

表６Ａ：　屋外用防水ハウジングデータロガーの外観 屋外用では、アンテナは外付で、太陽放射に対する 保護シールド付です（屋内用ではアンテナは内蔵）。 Ｍ１２コネクタ 一体下方型ＲＨ＋温度、 標準 ケーブル Ｉ （機種により１～５個） Ｌ ＲＨまたは温度プローブ Ｍ 熱電対コネクタ O P グランド 表６Ｂ：　主な屋外用ハウジングデータロガーの一覧 測定内容 入力 % Ｍ１２ 図 内蔵 型式 コネクタ 記号 ＮＴＣ Ｐｔ１００ 太陽 Ｐａｔｍ ＰＹＲＡ 葉表面 センサ ＴＣ ＲＨ Ｌｕｘ ＰＡＲ ＣＯ２ 雨量 液位 ＷＢＧＴ 数 １０Ｋ Ｐｔ１０００ パネル (気圧) (日射) 水分 測定要素識別文字 Ｎ ※１ ７Ｐ ※２ Ｋ ７Ｐ １ ４ｂ Ｉ ※３ Ｆ Ｂ Ｒ Ｐ Ｌ Ｄ ＷＢＧＴ ＨＤ３５ＥＤＷ７Ｐ/１ＴＣ ● １ Ｉ ＨＤ３５ＥＤＷ７Ｐ/２ＴＣ ● ２ Ｉ ＨＤ３５ＥＤＷ７Ｐ/３ＴＣ ● ３ Ｉ ＨＤ３５ＥＤＷＮ/１ＴＣ ● １ Ｉ ＨＤ３５ＥＤＷＮ/２ＴＣ ● ２ Ｉ ＨＤ３５ＥＤＷＮ/３ＴＣ ● ３ Ｉ ＨＤ３５ＥＤＷＮＴＶ ● ● Ｌ ＨＤ３５ＥＤＷＫ/４ＴＣ ● ４×ＴＣコネクタ Ｍ ＨＤ３５ＥＤＷ１ＮＴＣ ● ● １ Ｉ ＨＤ３５ＥＤＷ１７ＰＴＣ ● ● １ Ｉ ＨＤ３５ＥＤＷ１ＮＴＶ ● ● ● Ｌ ＨＤ３５ＥＤＷ１ＮＴＶＩ ※４ ● ● Ｌ ＨＤ３５ＥＤＷ１ＮＢＴＶ ● ● ● ※６ ＨＤ３５ＥＤＷ１ＮＩ２ＴＣＶ ● ● ● ※６ ＨＤ３５ＥＤＷ１ＮＢＩ□ＴＣＶ ● ● ● ● ※６ ＨＤ３５ＥＤＷ１ＮＢＦＴＣＶ ● ● ● ● ※６ ＨＤ３５ＥＤＷ１４ｂＮＴＣ ● ● ● １ Ｐａｔｍ Ｉ ＨＤ３５ＥＤＷ１４ｂ７ＰＴＣ ● ● ● １ Ｐａｔｍ Ｉ ＨＤ３５ＥＤＷＲＴＣ ● １ Ｉ ＨＤ３５ＥＤＷ１ＮＲＴＣ ● ● ● ２ Ｉ ＨＤ３５ＥＤＷ７ＰＲＴＣ ● ● ２ Ｉ ＨＤ３５ＥＤＷ１Ｎ７ＰＲＴＣ ● ● ● ● ３ Ｉ ＨＤ３５ＥＤＷＰＴＣ ● １ Ｉ ＨＤ３５ＥＤＷ１ＮＬＴＣ ● ● ● ２ Ｉ ＨＤ３５ＥＤＷＳ□ＴＣ 土壌温度および水分(識別文字はＳ) ※７ Ｉ ＨＤ３５ＥＤＷＤＰＴＣ ● ● ※８ Ｏ ＨＤ３５ＥＤＷＷＢＧＴ ● ● ３ Ｉ ＨＤ３５ＥＤＷ１Ｎ７ＧＴＣ ● ● ● ２ Ｉ ＨＤ３５ＥＤＷＨ ※５ ４×端子入力 Ｐ ※１　Ｎ/１＝１ＣＨ、Ｎ/２＝２ＣＨ、Ｎ/３＝３ＣＨ プローブタイプの識別コードは以下の通りです： ※２　７Ｐ/１＝１ＣＨ、７Ｐ/２＝２ＣＨ、７Ｐ/３＝３ＣＨ 記号なし =　内蔵センサ（格子保護） ※３　 Ｉ＝照度（低レンジ：０～２００００ｌｕｘ）、Ｉ２＝照度（高レンジ：０～２０００００ｌｕｘ）、 Ｆ＝光合成有効放射（ＰＡＲ） Ｈ =　端子入力 ※４　温度センサはＲＨモジュールに内蔵。 ＴＣ =　ケーブル式プローブ ※５　 ＤＣ４～２０ｍＡ、０～５０ｍＶ、０～１Ｖまたは０～１０Ｖ出力トランスミッタ、 ＴＶ、ＴＶＩ =　本体固定下方プローブ（ケーブルなし） Ｐｔ１００/Ｐｔ１０００温度センサ、Ｋ/Ｊ/Ｔ/Ｎ/Ｅ熱電対、 ＴＣＶ =　ケーブル式プローブ＋本体固定下方プローブ（ケーブルなし） 無電圧接点またはポテンショメータ入力。 機種ＴＣで温湿度測定に使用するケーブル式複合プローブＨＰ３５１７シリー ※６　特殊機種のため、個別データシートを参照して下さい。 ズは、湿度センサと、ＮＴＣ１０ＫΩ（２５℃にて）またはＰｔ１００温度センサを備 ※７　 １入力（ＨＤ３５ＥＤＷＳＴＣ）、２入力（ＨＤ３５ＥＤＷＳ/２ＴＣ）、 えています。ＨＰ３５１７シリーズのプローブの交換の際は、新しいプローブと ３入力（ＨＤ３５ＥＤＷＳ/３ＴＣ） データロガーの一体再校正が必要です。 ※８　１＋ケーブルグランド 温度測定用のみの入力を備えたＭ１２コネクタタイプの機種は、ＮＴＣ１０ＫΩ （２５℃にて）またはＰｔ１００/Ｐｔ１０００温度センサのＴＰ３５シリーズのプローブ を使用します。 SAKAKI CORPORATION 18

表７：　屋外用ハウジングデータロガーの内蔵メモリ容量 保存可能 最小通信 ※１　測定物理量のリスト 型式 保存物理量 ※１ サンプル数 ※２ インターバル Ｔ ：　温度 ＨＤ３５ＥＤＷ７Ｐ/１ＴＣ ６８,０００ １秒 Ｔ ＲＨ ：　相対湿度 ５２,０００～ ＴＤ ：　露点温度 ＨＤ３５ＥＤＷ７Ｐ/２ＴＣ ２秒（※３） Ｔ ６８,０００ ＴＷ ：　湿球温度 ＴＧ ：　黒球温度 ４２,０００～ ＨＤ３５ＥＤＷ７Ｐ/３ＴＣ ５秒（※４） Ｔ ＴＮＷ ：　自然通風湿球温度 ６８,０００ ＡＨ ：　絶対湿度 ＨＤ３５ＥＤＷＮ/１ＴＣ ６８,０００ １秒 Ｔ ＭＲ ：　混合比 ＨＤ３５ＥＤＷＮ/２ＴＣ ５２,０００ １秒 Ｔ ＰＶＰ ：　水蒸気分圧 ＨＤ３５ＥＤＷＮ/３ＴＣ ４２,０００ １秒 Ｔ ＰＡＴＭ ：　大気圧 ＨＤ３５ＥＤＷＮＴＶ ６８,０００ １秒 Ｔ Ｉ ：　照度 ３６,０００～ ＰＡＲ ：　光合成有効放射 ＨＤ３５ＥＤＷＫ/４ＴＣ ５秒（※３） Ｔ ６８,０００ ＣＯ２ ：　二酸化炭素 ＨＤ３５ＥＤＷ１ＴＶ ６８,０００ １秒 ＲＨ Ｒ ：　太陽放射（日射計） ＤＲ ：　１日当り太陽放射量（Ｗｈ/ｍ２ ＨＤ３５ＥＤＷ１ＴＶＩ ６８,０００ １秒 ＲＨ ） ＨＤ３５ＥＤＷ１ＮＴＣ ２４,０００ １秒 Ｔ、ＲＨ、ＴＤ、ＴＷ、ＡＨ、ＭＲ、ＰＶＰ ｍＶ ：　日射計出力（ｍＶ） Ｐ ：　雨量 ＨＤ３５ＥＤＷ１７ＰＴＣ ２４,０００ １秒 Ｔ、ＲＨ、ＴＤ、ＴＷ、ＡＨ、ＭＲ、ＰＶＰ ＤＰ ：　１日当り雨量 ＨＤ３５ＥＤＬＷ１ＮＢ□ＴＶ ３０,０００ １秒（※５） Ｔ、ＲＨ、ＴＤ、ＡＨ、ＣＯ２ ＩＰ ：　雨量レート（ｍｍ/Ｈ） ＨＤ３５ＥＤＬＷ１ＮＩ２ＴＣＶ ３０,０００ １秒 Ｔ、ＲＨ、ＴＤ、ＡＨ、Ｉ ＨＬＥＡＦ ：　葉表面水分 ＨＤ３５ＥＤＬＷ１ＮＢ□Ｉ□ＴＣＶ ２６,０００ １秒（※５） Ｔ、ＲＨ、ＴＤ、ＡＨ、Ｉ、ＣＯ２ ＶＷＣ ：　土壌体積含水率 ＨＤ３５ＥＤＷ１ＮＢ□ＦＴＣＶ ２６,０００ １秒（※４） Ｔ、ＲＨ、ＴＤ、ＡＨ、ＰＡＲ、ＣＯ２ ＦＬ ：　液位 ＨＤ３５ＥＤＷ１４ｂＮＴＣ ２２,０００ ２秒 Ｔ、ＲＨ、ＴＤ、ＴＷ、ＡＨ、ＭＲ、ＰＶＰ、ＰＡＴＭ ＷＢＧＴ ：　ＷＢＧＴ指数 ＨＤ３５ＥＤＷ１４ｂ７ＰＴＣ ２２,０００ ２秒 Ｔ、ＲＨ、ＴＤ、ＴＷ、ＡＨ、ＭＲ、ＰＶＰ、ＰＡＴＭ ＨＤ３５ＥＤＷＲＴＣ ４２,０００ １秒 Ｒ、ＤＲ、ｍＶ ※２ ＨＤ３５ＥＤＷ１ＮＲＴＣ ２４,０００ １秒 Ｔ、ＲＨ、Ｔ 一つのサンプルは、データ取得の瞬間に、 Ｄ、ＡＨ、Ｒ、ＤＲ、ｍＶ ＨＤ３５ＥＤＷ７ＰＲＴＣ ３６,０００ １秒 Ｔ、Ｒ、ＤＲ、ｍＶ データロガーによって測定および演算され ＨＤ３５ＥＤＷ１Ｎ７ＰＲＴＣ ２２,０００ １秒 Ｔ、ＲＨ、ＴＤ、ＡＨ、Ｒ、ＤＲ、ｍＶ たすべての物理量で構成されます。例えば、 型式ＨＤ３５ＥＤＷ１ＮＴＣは二つの物理量 ＨＤ３５ＥＤＷＰＴＣ ３６,０００ １秒 Ｐ、ＤＰ、ＩＰ を測定し、五つの物理量を演算します（湿 ＨＤ３５ＥＤＷ１ＮＬＴＣ ２２,０００ １秒 Ｔ、ＲＨ、ＴＤ、ＴＷ、ＡＨ、ＭＲ、ＰＶＰ、ＨＬＥＡＦ 度派生要素）。この場合、一つのサンプル ＨＤ３５ＥＤＷＳＴＣ ５２,０００ １秒 Ｔ、ＶＷＣ はそれぞれ一つの温度測定値および六つ ＨＤ３５ＥＤＷＳ/２ＴＣ ３６,０００ １秒 Ｔ、ＶＷＣ の湿度測定値（相対湿度および五つの湿 ＨＤ３５ＥＤＷＳ/３ＴＣ ２６,０００ １秒 Ｔ、ＶＷＣ 度派生要素）を含みます。 ＨＤ３５ＥＤＷＤＰＴＣ ２８,０００ １秒 Ｐ、ＤＰ、ＩＰ、ＦＬ ※３　１入力使用の場合は１秒。 ＨＤ３５ＥＤＷ１Ｎ７ＧＴＣ ３０,０００ １秒 Ｔ、ＴＧ、ＲＨ、ＷＢＧＴ ※４　 １入力使用の場合は１秒、 ＨＤ３５ＥＤＷＷＢＧＴ ２２,０００ ２秒 Ｔ、ＴＮＷ、ＴＧ、ＲＨ、ＴＤ、ＷＢＧＴ ２入力の場合は２秒。 ２８,０００～ ※５　ＣＯ２測定値は、１５秒ごとに更新。 ＨＤ３５ＥＤＷＨ ５秒（※６） 入力の構成による ５８,０００ ※６　 使用する入力の数と、測定要素により、 短いインターバルを設定できることが あります。（例：４～２０ｍＡ、０～１Ｖ、０ ～１０Ｖ、０～５０ｍＶ、４線式Ｐｔ１００、４ 線式Ｐｔ１０００の場合、１～２入力使用 時１秒、３～４入力使用時２秒） 型式ＨＤ３５ＥＤＷＨのターミナルヘッダ・入力接続例 入力２ 入力３ 入力１ 入力４ ＨＤ３５ＥＤＷＨは四つの入力端子を備えています。各入力は以下の入力として設定できます： Ｐｔ１００/Ｐｔ１０００、熱電対、ＤＣ４～２０ｍＡ（シャント抵抗は内部）、０～５０ｍＶ、０～１Ｖ、またはポテンショメータ。 入力４のみがパルス計数入力（無電圧接点の開閉数カウント）として設定できます。 ０～１０Ｖ トランスミッタ ＯＮ/ＯＦＦ接点 ３線式 ４～２０ｍＡ Ｐｔ１００ トランスミッタ SAKAKI CORPORATION 19

デルタオームではＨＤ３５シリーズの関連製品として、４Ｇ（ＬＴＥ）モジュール内蔵の気象ステーション用データロガーＨＤ３３ＭＴ.４を準備しています。 ■気象ステーション用独立型データロガーＨＤ３３ＭＴ.４ 主な特長 一般気象のみならず、水害などの防災用途も含めた幅広い分野に好適な ◆ リモートモニタリングを可能にする４Ｇ（ＬＴＥ）モジュールを内蔵。 様々な物理量のリモートモニタリングを可能にする、多彩な入出力を備えてい ◆ Ｅメール、ＦＴＰによるデータ送信、ＨＴＴＰサーバー（例えばデルタオーム社 ます： クラウド）へのデータアップロード。 ◆ 個別設定が可能なアナログ入力×４チャンネル（０～５０ｍV、-５０～＋５０ ◆ Ｍｏｄｂｕｓのデバイスとしてマスター、スレーブ何れの設定も可能。 ｍV、０～１V、０～１０V、０～２０ｍAまたは４～２０ｍA、Ｐｔ１００、Ｐｔ１０００、 ◆ オプションモジュールにより、Ｍｏｄｂｕｓ ＴＣＰ/ＩＰプロトコルでイーサネット 熱電対、ポテンショメータ、赤外放射計）。 ネットワークへ接続。 ◆ 無電圧接点入力×２チャンネル（例：転倒ます雨量計、風杯式風速計の接 ◆ 専用ＰＣソフトウェア（フリーダウンロード可能）によるデバイスの設定、測定 続が可能）。 値のモニタ、データベースへのダウンロード。 ◆ ＲＳ４８５×１ポート、“マスター”または“スレーブ”として設定可能なＭｏｄｂｕ ◆ ＦＤＡ ２１ ＣＦＲ ｐａｒｔ １１ ｒｅｃｏｍｍｅｎｄａｔｉｏｎｓに適合するソフトウェアのアド ｓ-ＲＴＵプロトコルによる。オプションのモジュールにより、イーサネットネット バンストバージョンを準備。 ワークへの接続、Ｍｏｄｂｕｓ ＴＣＰ/ＩＰプロトコルによる通信も可能。 ◆ 測定しきい値（ユーザー設定）の超過時、アラーム接点出力×２およびＥ ◆ ＳＤＩ-１２“マスター”ポート、ＳＤＩ-１２プロトコルｖｅｒ.１.３互換。 メール、ＳＭＳによるアラーム通知。 ◆ 無電圧アラーム接点出力×２チャンネル。 ◆ 外部ＤＣ電源（外部電源供給ユニットはオプション）または太陽電池パネル からの給電。 ■テクニカルデータ ＨＤ３３ＭＴ.４　屋外用防水ハウジング独立型データロガー 充電式電池を使用する場合：ＤＣ１８～３０Ｖ ２色ＬＥＤ 供給電源 充電式電池を使用しない場合： ＤＣ７～３０Ｖ（イーサネットモジュール無しの場合） （電源供給およびＬＴＥ動作） ＤＣ１２～３０Ｖ（イーサネットモジュール付の場合） ＜４ｍＡ：イーサネットモジュール無し、モバイル（４Ｇ）ネットワーク動作無し。 キーボード アンテナ 消費電流 ～２００ｍＡ：イーサネットモジュール付、モバイル（４Ｇ）ネットワーク動作無し。 ＤＣ１２Ｖにて ＜１Ａ：モバイル（４Ｇ）ネットワーク動作中のピーク値 ＬＣＤ オプション、内蔵１２Ｖ/３.４Ａｈ鉛電池。 大充電電流１Ａ。 電池 電池寿命は接続されるセンサの種類および数によります。 データロガーが太陽光パネルから給電されている場合（＋Ｖｐａｎｅｌ入力）、出力は内部の鉛電池 スイッチングセンサ の電圧（通常１２Ｖ）に等しくなります。 電源出力 データロガーが＋Ｖｄｃ入力で給電されている場合は、出力は＋Ｖｄｃ入力と等しい電圧になります。 出力は外部のセンサが給電を必要とするときにのみアクティブです。 アンテナ 外付け 測定インターバル １、２、５、１０、１５、３０秒 / １、２、５、１０、１５、３０、６０分 ロギングインターバル １、２、５、１０、１５、３０秒 / １、２、５、１０、１５、３０、６０分 メモリ飽和時、データ循環保存管理またはロギング停止。 内部メモリ 保存サンプル数は検出される物理量の数により、２４２,８５０～８５８,０７０。 アラーム ＥメールおよびＳＭＳの送信。２×常時開（ＮＯ）アラーム接点出力。Ｍａｘ ３００ｍＡ ＠ＤＣ３０Ｖ抵抗負荷 ディスプレー オプションでカスタムＬＣＤ ＬＥＤ表示 ２色ＬＥＤ：電源ＯＮ（赤色点滅）、モバイル（４Ｇ）ネットワーク動作時（緑点滅） ＰＣとの接続 ＵＳＢポート、ｍｉｎｉ ＵＳＢコネクタにて イーサネット接続 ＲＪ４５コネクタ（オプションのイーサネットモジュールがある場合のみ） 内部クロックのドリフト ±２ｐｐｍ（０～＋４０℃）/±５ｐｐｍ（-４０～＋７０℃） -４０～＋７０℃/０～１００％ＲＨ ＬＣＤディスプレー無しの機種 動作条件 -２０～＋７０℃/０～１００％ＲＨ ＬＣＤディスプレー付の機種 外部プローブとの接続 Ｍ１２コネクタまたはケーブルグランド 重量 約１ｋｇ 外径寸法：２７０×１７０×１１０ｍｍ（外付けアンテナを除く） ハウジング 材質：ポリカーボネート（ＰＣ）、保護等級：ＩＰ６５（ＵＳＢコネクタ保護キャップ装着にて） 接続部 取付け方法 φ４０ｍｍの支柱マストへ取付け データロガーは、ＳＭＳメッセージでコマンドを送ることによって、または、モバイル（４Ｇ）ネットワークで、インターネッ ト接続されている遠隔のＰＣとの直接ＴＣＰ/ＩＰ接続を設定することによって、遠隔での管理が可能です。 検出された各測定値に対して、二つのアラームしきい値（上限しきい値および下限しきい値）、アラームのヒステリシ スおよびアラーム発報のディレー時間がユーザー設定できます。アラームのしきい値を超えると、アラームＥメール またはＳＭＳメッセージで知らせることができます。データロガーは二つの無電圧アラーム出力も備えています。 デルタオーム社のウェブサイトから無償でダウンロードできるＰＣソフトウェアＨＤ３５ＡＰ-Ｓにより、データロガーの 設定、グラフ形式、数字両方での測定値のリアルタイム表示、データのダウンロード等が行えます。ＰＣへ送られた データはデータベースに入れられます。 データロガーＨＤ３３ＭＴ.４の内部クロックは高い精度を持っており、データロガーの動作温度全域において極め て安定しています。クロックはＨＴＴＰ基準サーバーでの自動時間同期をサポートしています。 オプションでケース内に取付けられる、１２Ｖ/３.４Ａｈの充電式バックアップ電池は、外部電源が無い場合のデー タ記録の損失（欠測）を防ぎます。バッテリーチャージャーはデータロガーに内蔵されています。データロガーは太 陽光パネルからの給電も可能です。低消費電力設計のため、太陽光パネルからの充電が無くても、数週間は動 作できます。供給電源は、充電式電池を使用するときはＤＣ１８～３０Ｖ、または、充電式電池を使用しない場合は ＤＣ７～３０Ｖ（イーサネットモジュール無しのとき）またはＤＣ１２～３０Ｖ（イーサネットモジュール装備のとき）です。 スイッチングセンサ電源の出力は測定が行われるときにのみ、センサに電力を供給します。 データロガーのハウジングはＩＰ６５です。オプションでカスタムＬＣＤディスプレーの装備も可能です。 ※詳細は専用カタログ「ＨＤ３３ＭＴ.４」をご参照下さい。 SAKAKI CORPORATION 20
