高低差のある搬送ラインでも、立体搬送コンベアモジュールなら１台で連続搬送が可能です！
4つのポイント
① 1駆動で水平→上下→水平の搬送が可能！
・下から上、上から下、どちらの搬送方向でも対応可能です。
② 垂直スラットコンベア方式で連続搬送が可能！
・ワークを水平に維持したままの搬送が可能です。
③ レイアウトに合わせた長さ、高さに対応可能！
・幅、長さ：約100mm～250mm 高さ：約40ｍｍ 程度 重量3ｋｇ以下
④ 搬送面はスラット方式を採用！
・水平部でアキュムレートが可能です。
・ワーク形状に合わせてスラットの幅、長さを製作可能です。
ＮＫＥはエアチャック、コンベア、省配線機器ユニライン等の設備機器単体のご提供はもちろんのこと、特注品対応や、豊富な自社商品の組み合わせによるモジュールのご提案など、長年築いてきた自動機設計の実績から、お客様に最適なモノづくりをご提案します。
関連メディア
このカタログについて
| ドキュメント名 | 立体搬送コンベアモジュール |
|---|---|
| ドキュメント種別 | 製品カタログ |
| 取り扱い企業 | NKE株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

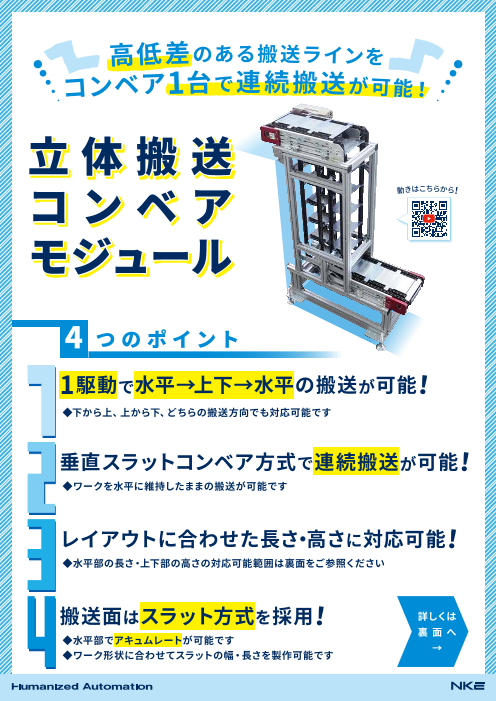

Page1
立体 搬 送
コン ベ ア
モジュール
4 つのポイント
1駆動で水平→上下→水平の搬送が可能！
◆下から上、上から下、どちらの搬送方向でも対応可能です
垂直スラットコンベア方式で連続搬送が可能！
◆ワークを水平に維持したままの搬送が可能です
レイアウトに合わせた長さ・高さに対応可能！
◆水平部の長さ・上下部の高さの対応可能範囲は裏面をご参照ください
搬送面はスラット方式を採用！ 詳しくは
裏 面 へ
◆水平部でアキュムレートが可能です
→
◆ワーク形状に合わせてスラットの幅・長さを製作可能です
Page2
※ 下 記 ス ペ ッ ク は 目 安 で す。詳 細 仕 様 に つ き まして は 都 度 ご 相 談 くだ さ い 。
対 象ワーク
外形寸法 ： □100～250mm×高さ40mm 程度
重量 ： 3kg以下
高さ
（総重量はコンベア搬送重量以下） ：約40mm
コンベア仕 様 幅・長さ：約100～250mm
上下ストローク ： 2000mm 以下
コンベア全長（水平＋上下＋水平の合計） ： 3000mm 以下
搬送重量（1スラットあたり） ： 3kg 以下
総搬送重量 ： 40kg 以下
搬送速度 ： 120mm/s
アプリケーション比 較
一般的な 垂直スラット
リフター方式 コンベア方式
運 ぶ → 戻 る 無 駄 な 時 間
を繰り返して
1 や工程なく、
1個ずつ運び 運び続けます
ます
こんな モータが 制御用 制御項目 連続搬送による
メリットが
あります！ 3個 → 1個に！ センサの削減 の低減 搬送効率の向上
