コンベアオートテンション機構

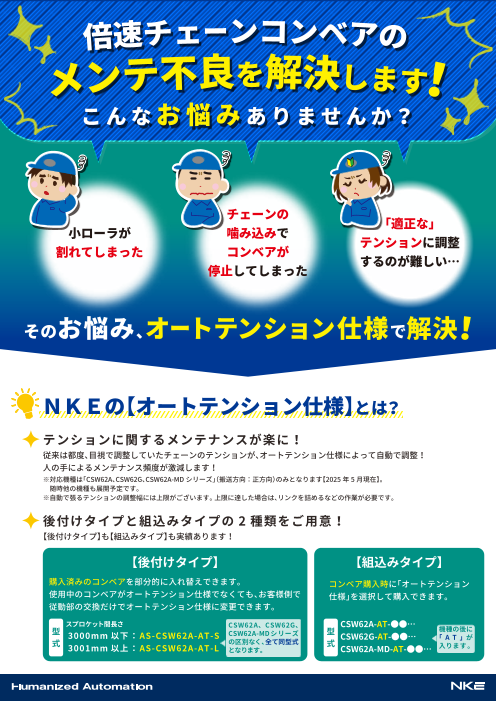

こんなお悩みありませんか？ チェーンの 「適正な」 小ローラが 噛み込みで テンションに調整 割れてしまった コンベアが するのが難しい… 停止してしまった そのお悩み、オートテンション仕様で解決！ ＮＫＥの【オートテンション仕様】とは？ テンションに関するメンテナンスが楽に！ 従来は都度、目視で調整していたチェーンのテンションが、オートテンション仕様によって自動で調整！ 人の手によるメンテナンス頻度が激減します！ ※対応機種は「CSW62A、CSW62G、CSW62A-MD シリーズ」（搬送方向：正方向）のみとなります【2025 年 5 月現在】。 　随時他の機種も展開予定です。 ※自動で張るテンションの調整幅には上限がございます。 上限に達した場合は、リンクを詰めるなどの作業が必要です。 後付けタイプと組込みタイプの 2 種類をご用意！ 【後付けタイプ】も【組込みタイプ】も実績あります！ 【後付けタイプ】 【組込みタイプ】 購入済みのコンベアを部分的に入れ替えできます。 コンベア購入時に「オートテンション 使用中のコンベアがオートテンション仕様でなくても、お客様側で 仕様」を選択して購入できます。 従動部の交換だけでオートテンション仕様に変更できます。 スプロケット間長さ CSW62A、CSW62G、 CSW62A-AT-●●… 型 3000mm 以下 ： AS-CSW62A-AT-S CSW62A-MD シリーズ 型 機種の後に の区別なく、全て同型式 CSW62G-AT-●●… 「 A T 」が 式 3001mm 以上 ： AS-CSW62A-AT-L 式 となります。 CSW62A-MD-AT-●●… 入ります 。

【後付けタイプ】はお客様側で入替可能です ※スプロケット間長さによってテールプレートのサイズが異なります。 <> 内の数値は、スプロケット間長さ 3000mm 以下の場合の寸法です。 ※画像は CSW62A シリーズの場合です。 標準仕様 175 断面A 30 145 18.2 40 18.2 76.4 A オートテンション仕様 ※1 テンションの状況により 最大30mmまで下がります。 ※2 テンションの状況により スプロケット間長さ 3000mm以下 ：　最大15mm 3001mm以上 ：　最大30mm まで下がります 175 断面B 特許取得済 30 145 特許第7671971号 ワンウェイクラッチとプーリの自重によって、自動で 最適な張力を維持する「オートテンション」を実現！ B 31.45 40 17.6 89.05 プーリ軸 入替手順の 図面などの オモリ 兼 回転軸 アーム テンションプーリ 動画はコチラ 詳細はコチラ ワンウェイクラッチ [旧社名（株）中村機器エンジニアリング] 本 社 工 場 〒612-8487 京 都 市 伏 見 区 羽 束 師 菱 川 町 3 6 6 - 1 TEL：075-924-0653 FAX：075-924-4653 さいたま営業所 〒330-0802 さいたま市大宮区宮町 1 丁目 1 5 松屋ビル 4 階 TEL：048-778-9651 FAX：048-778-9652 名古屋営業所 〒460-0025 名古屋市中区古渡町18-9 TSUNOKYU名古屋ビル302号 TEL：052-322-3481 FAX：052-322-3483 京 都 営 業 所 〒612-8487 京 都 市 伏 見 区 羽 束 師 菱 川 町 3 6 6 - 1 TEL：075-924-3293 FAX：075-924-3290 広 島 営 業 所 〒739-0042 東 広 島 市 西 条 町 西 条 東 1 0 5 1 丸 ビ ル 3 2 1 号 TEL：082-424-8711 FAX：082-424-8711 0120-51-5651 AM9:00～PM5:00 （土日、祝祭日は除く） https://www.nke.co.jp/ 2025 NKE Corporation ●お断りなくこの資料の記載内容を変更することがありますのでご了承ください。 L-CS250519 max.30 ※1 max.30 <max.15> ※２ 12<27> 62<42> 104 12 63<43> 103 178<173> 178<158>
