サニタリー温度計

製品カタログ

Endress+Hauserは、食品・飲料産業やライフサイエンス産業に最適な温度計を提供いたします。

◆メンテナンス性の飛躍的向上を実現するQuickNeck対応のTM411
◆高い測定信頼性が求められる重要アプリケーションに自動構成機能を備えたTrustSens TM371
◆コンパクトなサニタリアプリケーション用温度計 TMR35

このカタログについて

ドキュメント名 サニタリー温度計
ドキュメント種別 製品カタログ
ファイルサイズ 1.5Mb
登録カテゴリ
取り扱い企業 エンドレスハウザー ジャパン株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

食品・飲料製造設備の 安心・安全のための確かな選択
製品カタログ

エンドレスハウザー ジャパン株式会社

ガイドウェーブレーダーレベル計 FMP50シリーズ
製品カタログ

エンドレスハウザー ジャパン株式会社

非接触式マイクロ波レベル計 Micropilot FMR50シリーズ
製品カタログ

エンドレスハウザー ジャパン株式会社

このカタログの内容

Page1

Products Solutions Services サニタリー温度計カタログ 食品・飲料産業 / ライフサイエンス産業向け 温度計ラインナップ サニタリー温度計カタログ
Page2

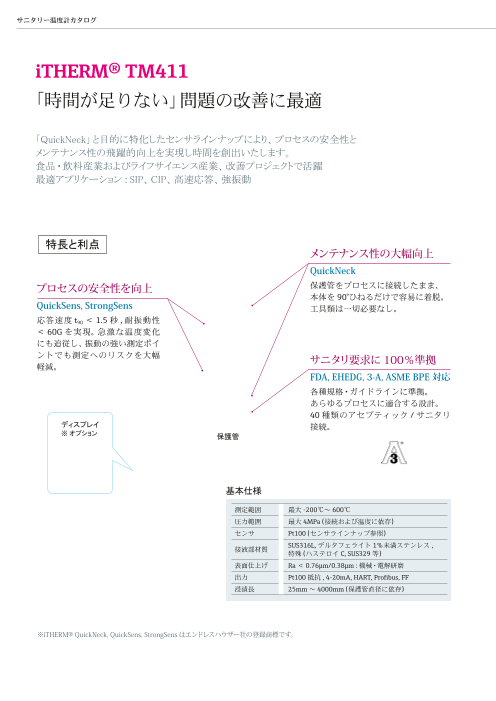

サニタリー温度計カタログ iTHERM® TM411 「時間が足りない」問題の改善に最適 「QuickNeck」と目的に特化したセンサラインナップにより、プロセスの安全性と メンテナンス性の飛躍的向上を実現し時間を創出いたします。 食品・飲料産業およびライフサイエンス産業、改善プロジェクトで活躍 最適アプリケーション:SIP、CIP、高速応答、強振動 特長と利点 メンテナンス性の大幅向上 QuickNeck プロセスの安全性を向上 保護管をプロセスに接続したまま、 本体を 90°ひねるだけで容易に着脱。 QuickSens, StrongSens 工具類は一切必要なし。 応答速度 t90 < 1.5 秒 , 耐振動性 < 60G を実現。急激な温度変化 にも追従し、振動の強い測定ポイ ントでも測定へのリスクを大幅 サニタリ要求に 100%準拠 軽減。 FDA, EHEDG, 3-A , ASME BPE 対応 各種規格・ガイドラインに準拠。 あらゆるプロセスに適合する設計。 40 種類のアセプティック / サニタリ ディスプレイ 接続。 ※ オプション 保護管 基本仕様 測定範囲 最大 -200℃~ 600℃ 圧力範囲 最大 4MPa(接続および温度に依存) センサ Pt100(センサラインナップ参照) 接液部材質 SUS316L, デルタフェライト 1%未満ステンレス ,特殊(ハステロイ C, SUS329 等) 表面仕上げ Ra < 0.76μm/0.38μm:機械・電解研磨 出力 Pt100 抵抗 , 4-20mA, HART, Profibus, FF 浸漬長 25mm ~ 4000mm(保護管直径に依存) ※iTHERM® QuickNeck, QuickSens, StrongSens はエンドレスハウザー社の登録商標です。
Page3

サニタリー温度計カタログ QuickNeck– メンテナンス性に特化したネック構造 A. 右に回す。たったそれだけ  :保守・校正作業時間を大幅短縮 B. 保護管はプロセスに接続したまま  :プロセス稼働中に着脱可能 C. 部品紛失 , 誤配線の心配なし  :作業ミスの原因排除 Pt100 センサラインナップ センサ QuickSens StrongSens 巻線 Pt100 最適プロセス 高速制御 耐振動 低温 測定可能範囲 -50 ~ 200℃ -50 ~ 500℃ -200 ~ 600℃ クラス AA(0 ~ 200℃) AA(0 ~ 200℃) AA(-50 ~ 250℃) (精度保証温度範囲) A(-30 ~ 200℃) A(-30 ~ 300℃) A(-100 ~ 450℃) 耐振動性(1 60G(< 600m/s2) 60G(< 600m/s2) 3G(< 30m/s2) 応答時間 t (2 1.5 秒(保護管なし) 9.5 秒(保護管なし) 11.5 秒(保護管なし)90 2.5 秒(保護管あり) 27 秒(保護管あり) 26 秒(保護管あり) (1: IEC60751に準拠(振動周波数10~500 Hz) (2: IEC60751に準拠(t90は、10Kの温度変化があった場合にPt100が9Kを反映するのに要する時間として定義)    表中のt90は、保護管を使用しない場合および外径φ6mmの保護管を使用した場合の値です(StrongSensのみφ9mmの保護管) プロセス接続例 ① ② ①溶接アダプタ(25mm 球形 , D12.7mm 等) ②ヘルールクランプ(1 ~ 3S) ③ミルクカップリング(DN25 ~ DN50) ③ ④ ④バリベント ®(D 31, 50, 68mm) ⑤インゴールド(25×30, 25×46mm) ⑥ DIN 11864-1 Form A(DN25 ~ DN40) ⑤ ⑥
Page4

サニタリー温度計カタログ iTHERM® TrustSens TM371 高い測定信頼性が求められる重要アプリケーションに 世界初の自動校正機能を備えた画期的な温度計です。 SIP 毎に実行される自動校正により、測定信頼性の大幅向上と業務効率改善を同時に実現します。 食品・飲料産業およびライフサイエンス産業、改善プロジェクトで活躍 最適アプリケーション:SIP が行われる重要アプリケーション全般 特長と利点 生産の安全性を向上 測定信頼性と業務効率の両立 警報機能 インライン自動校正 許容誤差逸脱が発生した場合、本 校正用リファレンスセンサを測定用 体 LED と出力信号で警報を発報。 Pt100 の他に内蔵。SIP 時のプロセス 異常発生を迅速に通知。 温度 118℃を検出し、プロセスに設置 されたままトレーサブルな自動校正 を実行します。 改ざん不可な証明書 校正証明書自動生成 ※準拠規格およびプロセス接続は 最大 350 回分の校正証明書を内   iTHERM® TM411 と同等です。 部メモリに保持。PDF ファイルと 保護管 してパソコンに転送可能。 基本仕様 測定範囲 最大 -40℃~ 160℃ 圧力範囲 最大 4MPa(接続および温度に依存) センサ 測定用 Pt100校正用リファレンスセンサ 測定用 Pt100 リファレンス 接液部材質 SUS316L, デルタフェライト 1%未満ステンレス , 特殊(ハステロイ C, SUS329 等) 表面仕上げ Ra < 0.76μm/0.38μm: 機械・電解研磨 出力 4-20mA, HART 浸漬長 25mm ~ 4000mm(保護管直径に依存) TrustSens センサ内部 ※iTHERM® TrustSens はエンドレスハウザー社の登録商標です。
Page5

サニタリー温度計カタログ インライン自動校正 – 卓越した測定信頼性を保証  インライン自動校正は毎回の SIP 時に実行され、証明書は常に記録されます。これにより、従来の定期校正で は不明瞭であった校正間の測定信頼性を、リアルタイムで保証することが可能です。 インライン自動校正のしくみ  TrustSens TM371 が搭載するリファレンス素子は、 118.0℃のキュリー点を持つセラミック製の素子。キ ュリー点は物理的に遷移することがないため、SIP 中 にプロセス温度 118.℃を安定して検出し、その瞬間の Pt100 の測定値と比較。その差分が許容誤差範囲内で あるかどうかを検証し、校正します。 ※比較校正のみ自動で実行されます。 一点から全ての測定点へ  モンテカルロ・シミュレーションにより、自動校正の結果(偏差)から測定レンジ全体の測定不確かさを算出。 高温域だけでなく、低温域の測定不確かさも知ることができます。 計算方法はエンドレスハウザー社と独イル メナウ大学が共同で開発。TÜV 認証取得。
Page6

サニタリー温度計カタログ Easytemp® TMR35 コンパクトで簡便なサニタリアプリケーション用温度計 小さなボディと M12 プラグによる電気接続は、狭い設置場所や装置への組み込みに最適。 オプションで保護管にも対応可能です。 食品・飲料産業およびライフサイエンス産業 最適アプリケーション:装置組み込み、狭い設置場所 抵抗出力も 4-20mA 出力も 特長と利点 コンパクト変換器 本体一体型のコンパクト変換器は、省 スペース性を維持したまま 4-20mA 電流信号を出力。仕様により、Pt100 最大限の省スペース の抵抗信号にも対応します。 M12 プラグ接続 M12 プラグにより、従来の場所 を取るハウジング部を完全排除。 省スペース化と共に、最大 IP69K の高い防水性を実現。 サニタリ要求に完全準拠 FDA, 3-A, EHEDG に対応 多様なサニタリ接続に対応でき、接液 部 Ra < 0.38μm 電解研磨にも対応。 高速応答性(最高 2 秒以内)により、厳 しいプロセス制御にも使用できます。 基本仕様 測定範囲 最大 -50℃~ 200℃ 圧力範囲 最大 10MPa(接続および温度に依存) センサ Pt100( 4 線) 接液部材質 SUS316L 表面仕上げ Ra < 0.76μm/0.38μm: 機械・電解研磨 パイプ型保護管付き TMR35 出力 4-20mA, Pt100 抵抗 浸漬長 30mm ~ 600mm(保護管直径に依存) ※Easytemp® TMR35 はエンドレスハウザー社の登録商標です。
Page7

サニタリー温度計カタログ 外径寸法 ※左記は一例です。  実際の外形寸法は、型式によって異なります ΦH = 18mm プロセス接続 各種サニタリ接続 パイプ型保護管 挿入型保護管付き TMR35 接続図 黒 青 黒 青 白 茶 白 茶 A: 4-20mA 電流出力仕様 B: Pt100 抵抗信号仕様
Page8

製品名 測定範囲 出力 最短応答時間 特長 iTHERM TM411 -200 ~ 600 抵抗 , 4-20mA, 90 QuickNeck℃ HART, Profibus t = 1.5 秒 QuickSens iTHERM TrustSens TM371 -50 ~ 160 4-20mA, HART t 90 = 5.4 秒 QuickNeck℃ 自動校正機能 Easytemp TMR35 -50 ~ 200℃ 抵抗 , 4-20mA t90 = 2.0 秒 コンパクト iTHERM TM401 iTHERM TT411 ベーシックな一体構造温度計 小口径パイプ付き温度計保護管 基本仕様 測定範囲 -50 ~ 200℃ 圧力範囲 最大 4MPa(接続・温度に依存) センサ Pt100 水平タイプ L 字タイプ 接液部材質 SUS316L 表面仕上げ Ra < 0.76μm / 0.38μm 機械研磨 出力 抵抗 , 4-20mA, HART • 装置組込や小配管中の高精度測定に最適 浸漬長 20 ~ 400mm • 液溜まりが一切生じない設計 プロセス接続 ヘルール , ミルクカップリング , • 3-A, FDA, EHEDG, ASME BPE準拠バリベント等 • TM411, TM371, TMR35と組み合わせ可 Contact エンドレスハウザージャパン株式会社 東京都府中市日新町5-70-3 Tel 042(314)1911 Fax 042(314)1951 info@jp.endress.com www.jp.endress.com サニタリー温度計カタログ
