RiLineXは、新しいオープンプラットフォームシステムで、60mm バスバーシステムの設計効率を向上させ、設置作業をより迅速に行えるようにします。
■主な内容
▼RiLineXの概要
効率的で持続可能な配電システムを提供するオープンプラットフォーム。
モジュラーデザインとツールレスのスナップ式組み立て。
▼技術仕様
最大800kW、AC1000V、DC1500Vに対応。
国際規格IEC 61439およびUL 508に準拠。
▼利点
エンジニアリング時間を最大30%削減。
組み立て工数を最大75%削減。
デジタルデータはEplan Data Portalから入手可能。
▼安全性と柔軟性
システム設計の柔軟性と安全性を確保。
保護等級IP 2XB、前面カバーでIP 4Xまでアップグレード可能。
▼持続可能性
銅の使用量を削減し、持続可能性を向上。
▼国際的な使用
世界中で使用可能な認証を取得。
このカタログについて
| ドキュメント名 | 【カタログ】RiLineX バスバーシステム |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 6.2Mb |
| 取り扱い企業 | リタール株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
バスバーシステム
Page2

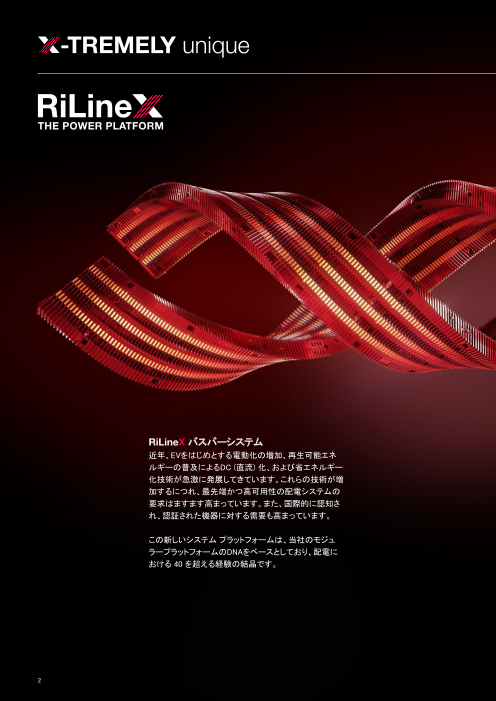

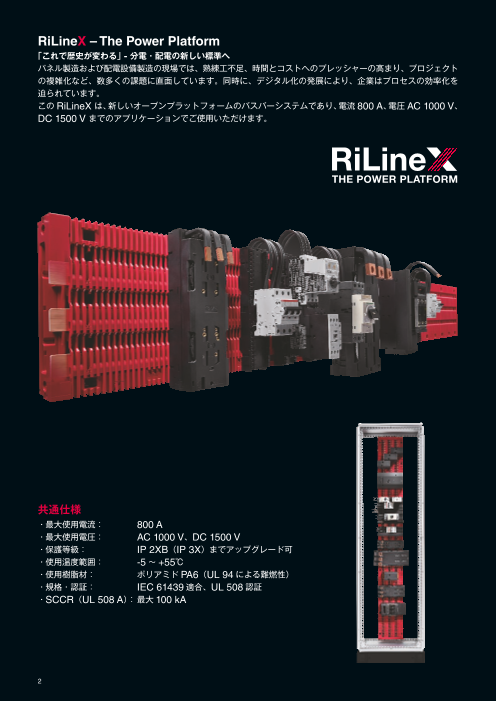

-TREMELY unique
RiLineX バスバーシステム
近年、EVをはじめとする電動化の増加、再生可能エネ
ルギーの普及によるDC (直流) 化、および省エネルギー
化技術が急激に発展してきています。これらの技術が増
加するにつれ、最先端かつ高可用性の配電システムの
要求はますます高まっています。また、国際的に認知さ
れ、認証された機器に対する需要も高まっています。
この新しいシステム プラットフォームは、当社のモジュ
ラープラットフォームのDNAをベースとしており、配電に
おける 40 を超える経験の結晶です。
2
Page3

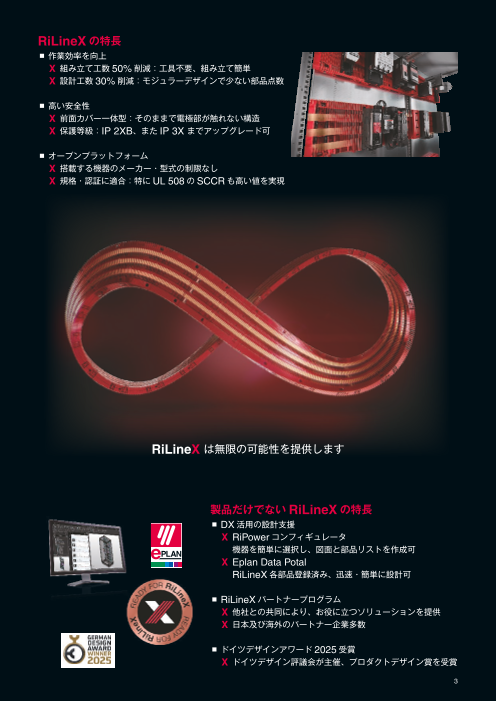

-TREMELY unique

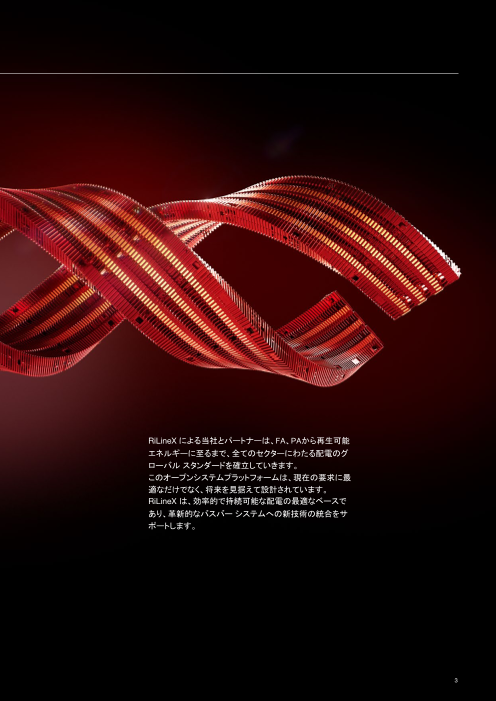

RiLineX による当社とパートナーは、FA、PAから再生可能
エネルギーに至るまで、全てのセクターにわたる配電のグ
ローバル スタンダードを確立していきます。
このオープンシステムプラットフォームは、現在の要求に最
適なだけでなく、将来を見据えて設計されています。
RiLineX は、効率的で持続可能な配電の最適なベースで
あり、革新的なバスバー システムへの新技術の統合をサ
ポートします。
3
Page4
good reasons –
配電の未来標準
RiLineX – The Power Platform
パネル製造および配電設備製造の世界は、熟練工不足、時間
とコストへのプレッシャーの高まり、プロジェクトの複雑化など、
数多くの課題に直面しています。同時に、デジタル化の発展に
より、企業はプロセスの効率化を迫られています。例えば配電
技術など、プラントエンジニアリングのスピードアップが求めら
れています。
このRiLineX は、新しいオープン プラットフォームの 60 mm
バスバーシステム(*) であり、最大 800 kW (500 kW) 、ACでは
最大 1000V、DCでは最大 1500V までのアプリケーションに最
適です。
(*) 60mmバスバーシステム
バスバーの間隔が 60 mmである国際標準的な仕様
4
Page5
good reasons –
X ツ ールレスのスナップ式のため、迅速かつ X 保 護等級 IP 2XB：極部からの接触保護・前面
簡単な組み立て作業 カバーにより IP 4X までアップグレード可
X モ ジュラーデザインで少ない部品点数でシス X テ スト済みで長寿命最大 65 kA の短絡保護
テム構築可
X 全 製品のデジタルデータが Eplan Data Portal X A C 1000V、DC 1500 V までのアプリケーショ
から入手可 ンに適合
X シ ンプルなシステムによりエンジニアリング X IEC 61439 および UL 508 の認証
時間を最大 30% 削減 世界中で使用可
X 配 線不要のため、組み立て工数を最大75% X ライフサイクル全体にわたるプロフェッショナル
削減 なサービス
RiLineX はシステム設計に無限の可能性を提供します
5
Page6
-TRA special design
RiLineX コンプリートボード ー バスバーアッセンブリ済みで即使用可
フラット銅バスバー ボード背面のケーブルルート
保護等級は標準で IP 2XB ツールレスの簡単な
IP 4X までアップグレード可能 組み立て
6
Page7
-TRA special design
RiLineX モジュラーボード ― 長さを細かく自由にカスタマイズ
組み立て簡単なスナップ式により、ツールレスで組み立 最も安全なバスバーシステム
てできます。ユニットアダプターは、手で直接バスバーに 常にバスバーがカバーされていることで、（場所と内容
取り付けが可能です。さらに、基本システムではエンド により） 通電中でも作業を行うことができます。また、
ツーエンドの接触保護等級 IP 2XB まで対応していま 最大 65 kA の短絡耐性試験済みで、あらゆる運転状
す。保護カバーを使用することで IP 4X までシステムを 態においてシステムの安全性を確保します。
アップグレード可能。これにより、従来の電極部接触保 システム構成は非常に柔軟であるにもかかわらず、設
護カバーをサイズに合わせて切断するという面倒な作 計および組み立てエラーが排除され、全ての主要な仕
業、それに伴うプラスチック廃材が削減できます。 様や値が最初から保証されます。
世界中での使用可 銅の持続可能な使用
IEC 61439 適合および UL 508 の認証を取得している コンプリートボードでは、 800 A 用と 500 A 用タイ
ため、RiLineXは世界中で使用が可能。 プのラインアップがあります。省電力量の500 A タ
また、バスバーシステムのテクニカルパートナー企業と イプのバスバーにはアルミを採用することで銅の使
の連携により、現在および将来の配電アプリケーション 用量を削減しながら、持続可能性を向上させること
に対応する包括的な製品ソリューションが実現します。 ができます。
7
Page8
-TRA versatile
各機器用アダプターはボード上のどの場所でも取り付けることができ、複数の
パネルに跨って連結することも可能です。トップマウントオプションを選択する
と、ボード上の使用可能な設置スペースが15% 増加します。後からの連結も最
小限の工数で可能です。
1. ボードのエンドキャップを取り外す
2. 絶縁プレートを挿入
3. 連結コネクターを取り付け、ねじ留め
4. カバーをはめ込み、接触保護がある安全な連結が完了
RiLineX バスバーシステムは、水平、垂直、または天井に設置可能です
絶縁プレート
◾ 絶縁プレートは上部もしくは下
部から簡単に挿入可
連結コネクター
◾ 連結コネクター(15 x 5 mm,
30 x 10 mm) を上部から取り
付け、ねじ留め
連結カバー
◾ 前面からフロントカバーを取り
付ける
8
Page9
-TRA versatile
迅速かつ簡単に設計可能
◾ RiPower (Web上コンフィギュレータ) :
組み立て図面と部品リストを作成
◾ Eplanマクロ:
RiLineX の各部品が登録されており利用可
その結果、システム特性は計画段階から保証され、エン
ジニアリング費用を最大 30% 削減し、プロジェクトの完了
までの期間を短縮します。
スナップ式とツールレスの取り付けにより、設置コストを
最大 75% 削減できます。さらに、バスバー内蔵のコンプ
リートボードでは、600～1200mm という標準パネルサイ エンジニアリング時間
ズに最適で、さらなる工数削減を実現できます。 30% 節約
9
Page10
-TRA easy to install
モジュラーボードは、最大 2305 mm の長さまで拡張可
能。各ベースモジュール （長さ200 mm、100 mm、54 mm）
を組み合わせることで簡単に拡張できます。
次に銅またはアルミニウムバスバーを挿入し、両端にエン
ドモジュールを取り付けます。
そして前面にカバーを取り付けてロックすれば、1つの
ボードが完成です。
必要に応じて、連結モジュールを使用してボードとボード
を連結して拡張が可能です。
世界標準平型バスバー (寸法 15×5 mm ～ 30×10 mm)
を容易に設置できます。幅 (15/20/30 mm) は、内部機
構により自動調整、厚さ (5/10 mm） は内部パーツを組
み変えることで位置決めができます。RiLineX を使用すれ
ば、特殊な銅バスバーは不要。モジュラーシステムで工
具不要の組み立てにより、複雑さはさらに軽減されます。
ただし、解体には必ず工具が必要となるため、 RiLineX
(Form 2、 IEC 61439-2) ではフォームの分離も可能。
モジュラーボード
エンドモジュールセット 54 mm ベースモジュール 連結モジュール・ショート
200 mm ベースモジュール 100 mm ベースモジュール 連結モジュール・ロング
10
Page11
-TRA easy to install
標準化された非対称のねじ取り付け穴パターンにより、 ボードの背面にはケーブルルーティングの溝があり、
システム設計が簡素化されます。当社 VX25 エンク ケーブルの取り回しが簡単にできます。
ロージャ間で連結する場合でも同じです。
また、付属品に含まれるセルフタッピングねじにより、ね
じ切りは不要です。
RiLineX の全てのメリット
◾ コンプリートボードとモジュラーボードの二種類 ◾ 200/100/54mm 単位で延長できるモジュラーボード
◾ 標準でIP 2XB の接触保護、 IP 4X に拡張可 ◾ 既存ボードを変更することなく、簡単に追加連結可
◾ 最大65 kA の高い短絡耐性 ◾ 統一されたねじ取り付け穴パターン、ボード間の連
◾ 平型銅バスバー寸法： 幅15/20/30×厚さ5/10mm 結
◾ 機器はカバーされたバスバー上に設置可能 ◾ 従来システム比較で、部品点数を大幅に削減
◾ アルミバスバーを使用可 ◾ UL 508 および IEC 61439 認証の汎用的な標準バス
◾ 弊社エンクロージャー VX25 用に統一されたシステ バーシステム
ムアタッチメント ◾ ボードの縦置きも可能 （800 A）
◾ 従来品 RiLine60 からの置き換えも簡単
11
Page12
-TRA solutions
無限の可能性
RiLineX コンポーネント
CBアダプター
サイド接続アダプター
接続
アダプター
カスタマイズされたシステムのためのアダプター
RiLineXコンポーネントは、最大 AC 1000 V、およびDC
1500 V の配電システム構築において無限の可能性を提供
します。接続アダプター、CB アダプター、コーネントアダプ
ター、NH ヒューズホルダーに至るまで、すべてのアダプ
ター （最大250 A） は工具を使わずにバスバーに直接取り
付けることができます。設置とコンポーネントの組み立てが
かつてないほどシンプルになりました。
12
Page13
-TRA solutions
ユニットアダプター
NH ヒューズホルダー
ヒューズホルダー
従来のバスバーシステムからのスムーズな
置き換え
RiLineX は、従来から存在する 60 mm バスバーシステ
ムからの移行が簡単に行えます。このことにより、安全
性と拡張性の高いシステムにアップグレードが可能にな
ります。
13
Page14
-TRA innovative
RiLineX 接続アダプター
◾ 最大 1000 V AC / 1500 V DCまで対応
◾ 最大 16 mm² （25 mm²） まで工具不要で設置可
◾ 銅およびアルミニウム電線に対応した接続アダプ
ター
◾ 細い撚線もフェルールなしで接続可
◾ 電源は背面または垂直に供給可
◾ 前面からのケーブル引込み・800 A ケーブルアダプ
タでは貫通配線も可
◾ 最大 300 mm² の丸型ケーブルを二本接続可
◾ 電圧テスター用穴付き
◾ ボード固定とケーブル接続兼用ねじにより工数削減
◾ 丸型、平型ケーブルの接続可能で IP 2XB を確保
◾ 電力損失の低減
◾ 優れた短絡耐性
◾ Form 2b 設計 ( IEC 61439-2 による )
主な機能：
◾ 標準の丸型および平型ケーブル（銅、アルミニ
ウム）で接続可
◾ 63 A から1600 A までのラインアップ
◾ 高定格電圧 – 800 V対応
◾ 簡単な組み立てと完全な接触保護
◾ 単極および3極のラインアップ
14
Page15
-TRA innovative
RiLineX ユニットアダプター
◾ 取り付け済みのサポートレール付き
◾ アダプター幅45 / 55 / 72 mm、上部にケーブル装着
済み
◾ 装着済みケーブル線径: AWG 14 ‑ AWG 2 (16 ～
100 A)
◾ スプリング接続式コンポーネントにも適した 160 mm
のケーブル
◾ 高さ調節可能なサポートレール
◾ オプションの滑り止めガード: ボードの垂直設置時
に便利
◾ バスバー厚さ （5/10 mm） の半自動調整
◾ サポートレール用のシンプルなクリップロック
◾ コンポーネントの簡単な設置
◾ オプションのバスバー滑り止めガード
◾ コーディネートされたアクセサリーにより、部品点数
を削減
主な機能：
◾ モータースターターをボードに直接取り付け
◾ スナップオン取り付け、半自動バスバー調
整 （5/10 mm）
◾ 装着済みのケーブル：16～100 A に対応
◾ 多機能アクセサリ
（例：サポートレール、インサートストリップ）
◾ 単極および3極タイプのラインアップ
15
Page16
-TRA innovative
RiLineX CB アダプター
◾ 定格電圧: 最大 AC 690 V (IEC) / AC 600 V (UL)
◾ ブレーカーの一次側接続用フレックスバスバー装着
済み
◾ スナップオン式で最大 250A まで対応・バスバーの
高さの半自動調整
◾ ケーブル出口は上部または下部に配置可
◾ 世界の汎用ブレーカーに対応するユニバーサルな
アダプター
◾ 特許取得済みのEasy‑Fix テクノロジー：
三菱電機、ABB、EATON、Schneider、SIEMENS の
ブレーカー製品を迅速かつ簡単に設置可
Easy-Fix テクノロジー ：
Easy‑Fix CB アダプターは、主要メーカーの対応
ブレーカーの取り付け穴と合っており、素早く簡単
に取り付けが可能です。
16
Page17
-TRA innovative
RiLineX
NH ヒューズホルダー
◾ 定格電圧: 最大 AC 800 V
◾ 3極 NH000、NH00、NH1、NH2、NH3
(100 A - 630A )
◾ NH 1 (250 A) までのスナップオン取り付け
◾ バスバー厚さ ( 5/10 mm ) 半自動調整、最大250 A
◾ ケーブル出口の位置を自由に選択
◾ 上部または下部（NH 000 まで）
◾ 電子式ヒューズ監視、AC/DC 位相監視、および視
覚的に安全監視可
◾ ロックして鉛シールを準備できます
◾ ヒューズ交換用に便利な位置を保持
◾ 銅およびアルミニウム電線と接続可
◾ 保護等級 IP 3X
主な機能：
◾ サイズ：NH000、NH00、NH1、NH2、NH3
◾ 定格電圧：AC 800 V
◾ スナップオン式で最大 250 A まで対応
◾ ケーブル出口は上下切り替え可
◾ ロック可、開封を防止
◾ 銅とアルミニウム電線接続可
17
Page18
-TRA innovative
RiLineX ヒューズホルダー、Dス
イッチ （スイッチ可能なヒューズエ
レメント）
◾ すぐに使えるコンパクトなヒューズホルダー
◾ ヒューズシステム D01 のバリエーション （ゲージリ
ング付き） および D02
◾ ヒューズインサートの確実な接触（ねじキャップなし）
◾ スナップオン取り付け、半自動バスバー調整 （5/10
mm）
◾ 電圧テスター穴付き、最大 16 mm² まではメンテナ
ン
スフリーのスプリング式端子台を装備
◾ すべてのバリエーションで、側面のヒューズ監視機
能も利用可 （+9 mm）
◾ Dスイッチのスイッチ位置監視機能付き
◾ スイッチ可能な D02‑E18 ヒューズホルダー（Dスイッ
チ)、10 x 38 mm の円筒形ヒューズにも使用可
◾ 両方のスイッチ位置でロック可能
主な機能：
◾ LEDによる視覚的なヒューズ監視
◾ リレー付き電子式ヒューズ監視
◾ 10 x 38 / CC ヒューズスイッチ
18
Page19
-TRA innovative
RiLineX 10 x 38 円筒形ヒューズ
ホルダー、Class CC 用ヒューズホ
ルダー
◾ 幅わずか 18 mm のコンパクトな設計
◾ 作業者に依存しないヒューズ挿入 Class CC
ヒューズ用ULバージョン
◾ 電圧テスト穴付き
◾ 最大 6 mm² のスプリング式接続端子台
◾ バスバーの厚さ (5/10 mm ) を半自動調整
◾ スナップオン取り付け
◾ 側面に電子式ヒューズ監視機能付きもラインアップ
(幅27 mm )
◾ ヒューズ取外しの調整可能な事前選択
◾ 10 x 38 mm ヒューズホルダー(32 A)：
3極、最大 440 V AC
◾ UL CC ヒューズホルダー (30 A)：
3極、最大 400 V AC
主な機能：
◾ 作業者に依存しないヒューズインサートの接触
◾ 最大6 mm² スプリング式端子台（電圧テスター穴
付）
◾ バスバー厚さ （5/10 mm） を半自動調整
◾ スナップオン取り付け
◾ 視覚的なヒューズ監視
◾ 自由に選択可能な位相監視機能を備えた電子式
ヒューズ監視付きラインアップ
◾ ヒューズ取外しの調整可能な事前選択
19
Page20
-TRA application options
20
