直流電子負荷や交流電子負荷等、電子負荷の総合カタログ
直流・交流だけでなく、LED対応の製品、大容量の製品等豊富なラインなナップで様々な用途にお応えいたします。
このカタログについて
| ドキュメント名 | 電子負荷カタログ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 12.3Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社計測技術研究所 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

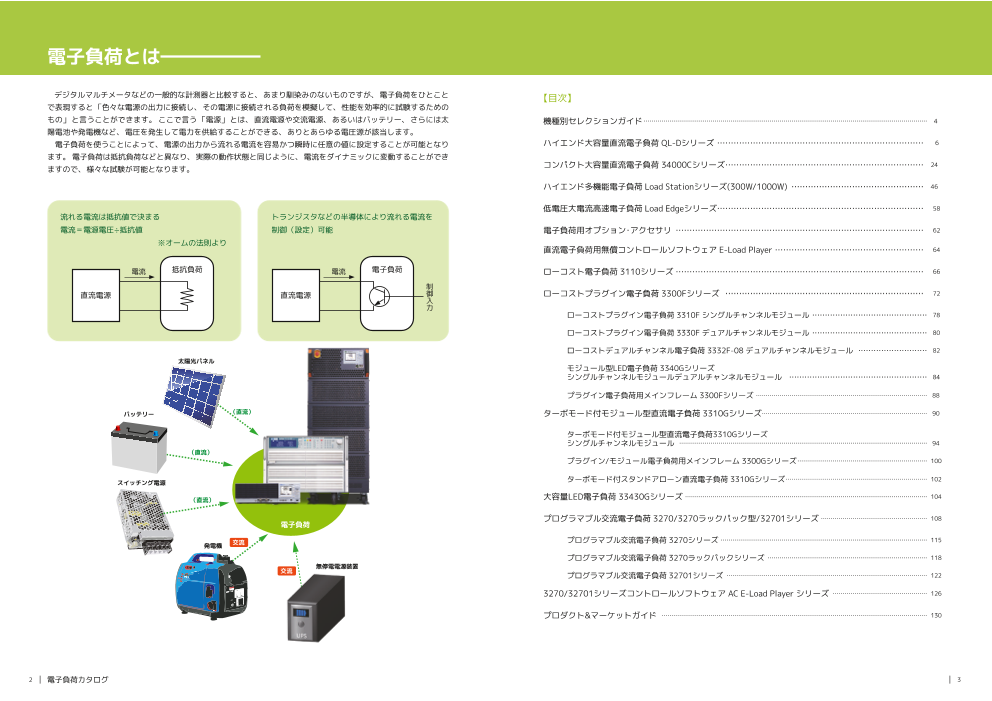

Page2
電子負荷とは
デジタルマルチメータなどの一般的な計測器と比較すると、あまり馴染みのないものですが、電子負荷をひとこと 【目次】
で表現すると「色々な電源の出力に接続し、その電源に接続される負荷を模擬して、性能を効率的に試験するための
もの」と言うことができます。 ここで言う「電源」とは、直流電源や交流電源、あるいはバッテリー、さらには太 機種別セレクションガイド ……………………………………………………………………………………………………………………………… 4
陽電池や発電機など、電圧を発生して電力を供給することができる、ありとあらゆる電圧源が該当します。
電子負荷を使うことによって、電源の出力から流れる電流を容易かつ瞬時に任意の値に設定することが可能となり ハイエンド大容量直流電子負荷 QL-Dシリーズ ………………………………………………………………… 6
ます。 電子負荷は抵抗負荷などと異なり、実際の動作状態と同じように、電流をダイナミックに変動することができ
ますので、様々な試験が可能となります。 コンパクト大容量直流電子負荷 34000Cシリーズ ……………………………………………………………… 24
ハイエンド多機能電子負荷 Load Stationシリーズ(300W/1000W) ………………………………………… 46
低電圧大電流高速電子負荷 Load Edgeシリーズ………………………………………………………………… 58
流れる電流は抵抗値で決まる トランジスタなどの半導体により流れる電流を
電流＝電源電圧÷抵抗値 制御（設定）可能 電子負荷用オプション・アクセサリ ……………………………………………………………………………… 62
※オームの法則より
直流電子負荷用無償コントロールソフトウェア E-Load Player ……………………………………………… 64
電流 抵抗負荷 電流 電子負荷 ローコスト電子負荷 3110シリーズ ……………………………………………………………………………… 66
制
直流電源 直流電源 御 ローコストプラグイン電子負荷 3300Fシリーズ ……………………………………………………………… 72
入
力
ローコストプラグイン電子負荷 3310F シングルチャンネルモジュール ……………………………………… 78
ローコストプラグイン電子負荷 3330F デュアルチャンネルモジュール ……………………………………… 80
ローコストデュアルチャンネル電子負荷 3332F-08 デュアルチャンネルモジュール ……………………… 82
太陽光パネル
モジュール型LED電子負荷 3340Gシリーズ
シングルチャンネルモジュールデュアルチャンネルモジュール ……………………………………………… 84
プラグイン電子負荷用メインフレーム 3300Fシリーズ …………………………………………………………………………… 88
バッテリー （直流） ターボモード付モジュール型直流電子負荷 3310Gシリーズ………………………………………………………………………… 90
ターボモード付モジュール型直流電子負荷3310Gシリーズ
シングルチャンネルモジュール ……………………………………………………………………………………………………………… 94
（直流）
プラグイン/モジュール電子負荷用メインフレーム 3300Gシリーズ ………………………………………………………… 100
スイッチング電源 ターボモード付スタンドアローン直流電子負荷 3310Gシリーズ ……………………………………………………………… 102
（直流） 大容量LED電子負荷 33430Gシリーズ …………………………………………………………………………………………………………… 104
プログラマブル交流電子負荷 3270/3270ラックパック型/32701シリーズ ……………………………………………… 108
電子負荷
発電機 （交流） プログラマブル交流電子負荷 3270シリーズ …………………………………………………………………………………………… 115
プログラマブル交流電子負荷 3270ラックパックシリーズ ……………………………………………………………………… 118
無停電電源装置
交流 プログラマブル交流電子負荷 32701シリーズ ………………………………………………………………………………………… 122
3270/32701シリーズコントロールソフトウェア AC E-Load Player シリーズ ………………………………………… 126
プロダクト&マーケットガイド ……………………………………………………………………………………………………………………… 130
2 ｜ 電子負荷カタログ ｜ 3
Page3

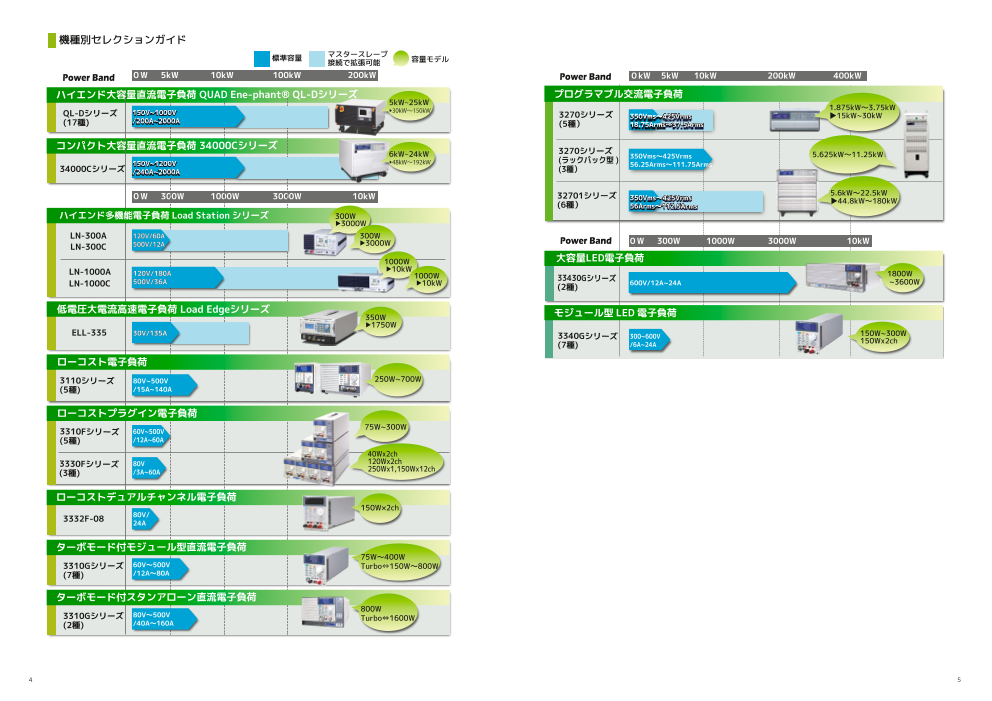

機種別セレクションガイド
標準容量 マスタースレーブ
接続で拡張可能 容量モデル
Power Band ０W 5kW 10kW 100kW 200kW Power Band ０kW 5kW 10kW 200kW 400kW
ハイエンド大容量直流電子負荷 QUAD Ene-phant® QL-Dシリーズ プログラマブル交流電子負荷
5kW~25kW 3.75kW
QL-Dシリーズ 150V~1000V ▶30kW～150kW 1.875kW～
3270シリーズ 350Vms～425Vrms ▶15kW~30kW
(17種) /200A~2000A (5種） 18.75Arms～37.5Arms
コンパクト大容量直流電子負荷 34000Cシリーズ
6kW~24kW 3270シリーズ s 5.625kW～11.25kW
150V~1200V ▶48kW～192kW (ラックパック型 ) 350Vms～425Vrm
34000Cシリーズ (3種） 56.25Arms～111.75Arms
/240A~2000A
０W 300W 1000W 3000W 10kW 32701シリーズ 5.6kW～22.5kW
350Vms～425Vrms
(6種） ▶44.8kW～180kW
56Arms～112.5Arms
ハイエンド多機能電子負荷 Load Station シリーズ 300W
▶3000W
LN-300A 120V/60A 300W
LN-300C 500V/12A ▶3000W Power Band ０W 300W 1000W 3000W 10kW
1000W 大容量LED電子負荷
LN-1000A 120V/180A ▶10kW
1000W 800W
LN-1000C 500V/36A 3343
▶10kW 0Gシリーズ 1
(2種) 600V/12A~24A ~3600W
低電圧大電流高速電子負荷 Load Edgeシリーズ
350W モジュール型 LED 電子負荷
▶1750W
ELL-335 30V/135A 3340Gシリーズ 300~600V 150W~300W
(7種) /6A~24A 150Wx2ch
ローコスト電子負荷
3110シリーズ 80V~500V 250W~700W
(5種) /15A~140A
ローコストプラグイン電子負荷
3310Fシリーズ 60V~500V 75W~300W
(5種) /12A~60A
40Wx2ch
3330Fシリーズ 80V 120Wx2ch
(3種) /3A~60A 250Wx1,150Wx12ch
ローコストデュアルチャンネル電子負荷
150W×2ch
3332F-08 80V/
24A
ターボモード付モジュール型直流電子負荷
75W～400W
3310Gシリーズ 60V～500V Turbo⇔150W～800W
(7種) /12A～80A
ターボモード付スタンアローン直流電子負荷
800W
3310Gシリーズ 80V～500V Turbo⇔1600W
(2種) /40A～160A
4 5
Page4
ハイエンド大容量直流電子負荷
QUAD Ene-phant® QL-D シリーズ
あらゆる外的要因に対応可能とするべく 直
流
高速電流制御をさらに深堀り
高速電流制御テクノロジーを採用 交
流
大容量の試験環境は、 負荷ケーブルのインダクタンスの影響に左右され、 使い方を次第では電子負荷装置の破損へとつながり オ
ま す。 そのような外的要因に対応可能とするべく、Load Stationシリーズに採用した高速電流制御回路方式をさらに深化させ プ
シ
QL-D シ リーズに採用しました。 ョ
ン
負荷応答を高速化して大電流時の瞬時過電流の安定動作を確保し、ケーブル配線長の延線時のケーブルインダクタンスによる異
常 発振現象の担保につながることで、DUT(被試験体）を壊さずより安心・安全にお使いいただくことが可能となりました。
L
E
D
■ インラッシュ電流 - CCモード時にLoad ON状態で供試電源出力をOFF→ON
一般的な大容量直流電子負荷（従来回路方式） QL-Dシリーズ（高速電流制御回路方式）
ハイエンド大容量直流電子負荷
QUAD Ene-phant® QL-Dシリーズ NEW!
ハイエンド大容量直流電子負荷「QL-Dシリーズ」は、従来品の電子負荷でご好評をいただいたオシロライクなUIと
インラッシュ電流が発生 インラッシュ電流がない理想的な電流応答
高速電流制御テクノロジーを採用し、使い勝手と電子負荷の基本性能が深化した電子負荷です。 従来品の基本仕様・
性能・コンセプトをより進化させ、各種負荷モードによるSweep機能や、オプションによるMPPT機能などを準備し、
多彩な機能であらゆるニーズに対応することができます。 5kW単位で25kWまでラインナップし最大6並列で150kW ■ オーバーシュート電流 - 供試電源出力ON状態でLoad OFF→ON
まで拡張可能。 19インチラックサイズで高さ5U(5kWモデル)とコンパクトな筐体を実現しております。 一般的な大容量直流電子負荷（従来回路方式） QL-Dシリーズ（高速電流制御回路方式）
■ オシロライクなUI ■ 豊富な通信インターフェース
3.5インチの液晶カラーUIを採用。 オシロスコープを模 LAN/USB/RS-232C を標準装備。 別途オプションで
した操作パネルとなっており、 説明書無しでも簡単に GP-IBコンバータも準備しております。
お使いいただけます。
■ 便利な電流リミット
■ ０V付近でも動作
独立した電流リミット機能を搭載。 各種負荷モードに
最小動作電圧の概念がなく、 低電圧領域でもリニア安 設定した電流リミットを検知して LOAD OFF または
定動作 110％制御負荷が可能です。
■ 省スペース
■ 8個のメモリ機能
幅430mm、 質量は最小で31kg(5kW モデル ) のコンパ
クト設計 負荷モード、負荷設定値などの条件を最大8個まで保存
/呼び出しが可能です。
■ マスタースレーブ機能
■ オプションで耐震対策が可能 オーバーシュート電流が発生 なめらかな電流応答を実現
最大6台まで接続可能。 MAXで150kWまでの大容量負
荷として使用可能です。 また同電圧モデルであれば異 アンカーボルト固定金具をオプションでご用意。 筐体
なる容量でもマスタースレーブ接続可能です。 の転倒対策としてご利用いただけます。
6 ｜ 電子負荷カタログ ハイエンド大容量直流電子負荷 ｜ 7
Page5
ハイエンド大容量直流電子負荷
QUAD Ene-phant® QL-D シリーズ
負荷モードと動作モードの組み合わせで最大 36 モードの試験に対応 PLC 制御に最適な外部アナログ・デジタルコントロールを装備
直
12種類の負荷モードCC,CR,CV,CP,Short,CC+CV,CP+CV,EX(CC,CV,CP),EXT(CC+CV,CP+CV)と6種類の動作モードNormal,Dyn 流
PLC制御用に、外部デジタルコントロール（EXT I/O）と外部アナログコン 電圧 ・電流モニター （絶縁）
amic,Sequence,Sweep,MPPT*,電流リミットを持っており、これらの組み合わせで多種多様な負荷試験が可能です。 トロール（EXT INPUT）を装備。 負荷モードの切り替えから、0-10Vdcに
*：オプション よるアナログコントロール負荷設定（CC,CV,CP）に対応します。 また電
負荷モード 流と電圧モニター（絶縁）もあり測定値の読み込みも可能で、CC+CV、 交
CC CR CV CP CC+CV CP+CV EXT CC EXT CV CP+CVモードもPLCから制御可能となっております。 流
Normal 〇 〇 〇 〇 〇 〇 〇 〇
Dynamic 〇 〇 〇 〇 - - - - EXT I/O（外部デジタルコントロール）
動作モード Sequence 〇 〇 〇 〇 - - - - オ
Sweep 〇 〇 - 〇 - - - - 名前 用途 プ
MPPT モード 〇 - - - - - - - シ
ョ
電流リミット 〇 〇 〇 〇 〇 〇 〇 〇 Emergency Stop 非常停止
外部アナログコントロール 外部デジタルコントロール ン
MODE CONT CC 負荷モード設定 (CC)
電池特性評価に最適な動作モードを標準装備 MODE CONT CV 負荷モード設定 (CV)
MODE CONT CP 負荷モード設定 (CP) L
E
電池特性の評価に最適な専用動作モード「CC+CVモード」「CP+CVモード」 を標準で搭載。 容量の大きな電池の放電特性評 LOAD ON/OFF CONT 負荷オン・オフ指定 EXT INPUT（外部アナログコントロール） D
価にも対応します。 また指定した電圧や設定した放電時間及び積算機能（電流：AHおよび電力：WH）を用いて、指定値となっ CURR RANGE CONT 電流レンジ設定
た場合にLOAD OFFさせる機能を搭載しております。 VOLT RANGE CONT 電圧レンジ設定 名前 用途
Alarm Clear 保護・アラームクリア EXT CC 外部 CC 制御 0 ～ 10V 入力
電圧 電圧 電圧 TRIG OUT トリガ出力 EXT CV 外部 CV 制御 0 ～ 10V 入力
指定積算値になったら
電池電圧 指定電圧になったら 電池電圧 設定時間になったら
LOAD OFF
LOAD OFF LOAD OFF 電池電圧 ALARM PROTECTION 保護・アラーム状態 EXT CP 外部 CP 制御 0 ～ 10V 入力
電池電圧
指定電圧 電池電圧 電池電圧 積算値 STATUS CC 負荷モード状態 (CC)
STATUS CV 負荷モード状態 (CV)
負荷モードは CC, CR, CP, 負荷モードは CC, CR, CP, 負荷モードは CC, CR, CP,
EXT CC,EXT CP に対応 EXT CC,EXT CP に対応 EXT CC,EXT CP に対応 STATUS CP 負荷モード状態 (CP) MONITOR（絶縁出力）
CC モード CC モード CC モード
負荷電流 負荷電流 負荷電流 LOAD ON STATUS 負荷オン・オフ状態
時間 時間 名前 用途
設定時間 時間 CURR RANGE STATUS 電流レンジ状態
指定電圧 LOAD OFF 指定時間 LOAD OFF 積算電力 / 電流 LOAD OFF VOLT RANGE STATUS 電圧レンジ状態 MONITOR V 電圧モニター出力（5V フルスケール）
+CV STATUS CV モード移行状態 MONITOR I 電流モニター出力（5V フルスケール）
インテリジェンスなマスタースレーブ機能を搭載
非常停止用スイッチを標準装備 MPPT 機能を工場出荷オプションで準備
全ての負荷モードに対応容量をアップしても使い勝手が変わりません。 また、スレーブ機に対して電流遅延なく電流応答が可能です。
負荷モード CC CR CV CP EXT フロントパネルから見やすい大型サイズで誤動作を防ぐ MPPT機能（山登り法）の搭載可能。 太陽電池(PV)など
QL-D シリーズ 〇 〇 〇 〇 〇 ガード付き。 外部コントロールからの接点信号からの制御 の試験に最適です。
※ただしCC+CV,CC+CP,Short,MPPT,Dynamic,Sequence,Sweepモードには非対応 も可能です。
マスタースレーブ接続は、並列運転ケーブル1本で接続可能。 異なる容量モデルでも同電圧モデルであれば最大6台（マスター
機含む）まで、フレキシブルに最大150kWまで大容量化することができます。
実行時はリアルタイムでグラフ化。
600V / 4200A / 60kW ハイエンド大容量直流電子負荷 1000V / 6000A / 150kW ハイエンド大容量直流電子負荷 本体もしくは通信インターフェース
経由でリアルタイムにモニタリング
QL-D-20K-6 QL-D-20K-6 QL-D-25K-1K QL-D-25K-1K QL-D-25K-1K QL-D-25K-1K QL-D-25K-1K QL-D-25K-1K することが可能です。
20kW 20kW 25kW 25kW 25kW 25kW 25kW 25kW
32 ステップの Dyanamic モードを搭載 高速応答 最大スルーレート 50A/us, 最小負荷応答時間 5us
QL-D-5K-6 QL-D-5K-6 QL-D-5K-6 QL-D-5K-6
5kW 5kW 5kW 5kW
一般的な2ステップ(High/Lowの2値）から最大32ステッ 高速電流制御テクノロジーより、最大50A/μs(150Vタイ
プのDynamic動作が可能。 より細かい電流波形での試験 プ)の高速応答を実現。 最小応答時間は5μsと大容量・大
に対応します。 また設定データはUSBからの読み込み/保 電流でありながら、高速な立上りを実現しております。
存が可能となりました。
90% 500A
32 パターンの繰り返しが可能
各負荷制御モードの確度保証
大容量にも関わらす、電流測定確度0.2%を実現。 マス 一体型
タースレーブ方式と比較し各種具かモードの設定誤差、測 マスタースレーブ方式
立上り時間
定誤差をともに小さく設定精度および測定精度に関しても マスター器 約10μsec
精度保証しております。 ＞ スレーブ器 10%
0A
スレーブ器 ダイナミックモード時の電流波形
8 ｜ 電子負荷カタログ ハイエンド大容量直流電子負荷 ｜ 9
Page6
ハイエンド大容量直流電子負荷
QUAD Ene-phant® QL-D シリーズ
Chart 表示可能な Sweep モードを搭載 Sequence 機能を搭載 一歩先のアプリケーションから、電子負荷の可能性を伸ばす
直
SweepモードはCC,CR,CPの3種類の負荷モードの負荷電流 動作メモリとして4,096ワードを内蔵。 データ転送または 流
を細かく変化（Sweep）させながら、電圧と電流測定を行 直接フロントパネルからシーケンスプログラムの設定が可
い測定結果をグラフ化する機能です。 過電流特性やI-V特 能です。 またデータ転送は各種通信インターフェースに加 アプリケーション
性試験などに最適なモードです。 え、USBからの読み込み/保存が可能となりました。
大電流オーバーシュート電流の再現 交
流
設定項目 内容
負荷電流を Sweep させながら電圧 ・ 動作モード CC/CR/CV/CP
電流測定を行いグラフ化。 プログラム数 1 ダイナミックモードにおいて、設定時間と設定電流の関係が分かりやすいように、リアルタイムで液晶パネル内のChart(グラ
測定結果はエンコーダを使い任意の 最大ステップ数 4096 フ）が変化。 どんな電流変動となっているか試験前に目視で確認が可能です。 オ
プ
スルーレート（A/μs） CC モードのみ シ
ポイントの結果確認とUSB メモリへの
プログラム繰り返し回数 1 ～ 65535 または∞ ョ
保存が可能です ン
ステップ実行時間 1ms ～ 10min
時間分解能 1 ms(1 ms ～ 100 ms) / 100 ms(100 ms ～ 10 min)
USB メモリに対応 ボックスタイプの安全カバーを装備（全モデル標準） L
E
D
Sweepモードなどの測定データやSEQUENCEモードや 高電圧ならびに大電流を流す負荷入力部には、安全カバー ダイナミックモード設定 DUT
Dyanamicモードの設定も、USBメモリから読み出し及び を全モデル標準装備。 安全・安心の負荷入力端子部と
保存することができます。 なっております。 ハイエンド大容量直流電子負荷
QL-D シリーズ
負荷電流波形
オーバーシュート電流再現方法 16 Step の電流変動パターン例
USB （HOST） 負荷電流 負荷電流
Step1 Step2
1200A オーバーシュート電流
1000A
オーバーシュート電流時間
最小 1us ～再現が可能
※USB インターフェース仕様
1us
USB2.0 16GB 以下
フォーマット FAT32 時間 0A 時間
ベンチトップタイプ (5kW モデルのみ ) アンカーボルト固定用金具をご用意 ( オプション )
キャスタータイプが標準モデルですが、5kWモデルには ハイエンド大容量直流電子負荷の耐震対策用に、アンカー 電子負荷を利用した大電流での電流重畳可能な定電流電源
キャスタータイプ以外にベンチトップタイプをラインナッ ボルト固定用金具をオプションで準備。 筐体の転倒対策と
プ。 一般的なベンチトップタイプの電源機器と同様のゴム してご利用いただけます。 DC電流源と重畳電流源の２つの定電流源を並列に接続することで、大電流で高周波重畳電流(100kHz)を乗せた定電流源を構
足を採用しており、卓上での試験環境構築が可能です。 ま 築することが可能です。
たゴム足を外すだけでラックへの実装が簡単にでき、ベン
チトップタイプは19インチラックを用いたシステムアップ 電流
に最適です。
重畳電流源 DC電流源
時間 CCモード
定電流源
＋
DUT 重畳周波数最大 100KHz 直流電源
電解槽 etc. Genesys+ シリーズ
－
5U(5kW)
31kg ハイエンド大容量直流電子負荷
－ ＋ QL-D シリーズ
リモートセンシング機能 CV モード
定電圧源 ＋
リモートセンシングは、電圧の測定およびCR,CV,CPモードにおける電圧基準ポイントを負荷入力端子から任意のセンシングポ 外部制御（CC モード）
イントに変更することができます。 センシングポイントを被試験物端とすることで、負荷用ケーブルの抵抗による電圧降下な 波形生成 直流電源
ファンクション Genesys+ シリーズ
どの影響を無くし、電圧基準となる負荷モードを安定させることができます。 ジェネレータ －
モデル 入力定格電圧
リモートセンス入力端子 QL-D-*-1 150V 重畳電流発生源
バナナプラグ用安全ソケット ※重畳電流は、配線や DUT のインダクタンスの影響により変化します。
QL-D-*-6 600V
QL-D-*-1K 1000V
センスケーブル固定用
ケーブルクランプ ＊は各モデルにおける負荷容量
10 ｜ 電子負荷カタログ ハイエンド大容量直流電子負荷 ｜ 11
Page7
ハイエンド大容量直流電子負荷
QUAD Ene-phant® QL-D シリーズ
ハイエンド 最大拡張容量 最大並列 ■ オーダー情報
120kW 6台 型名 電圧 電流 電力 スルーレート 負荷モード 標準価格（税抜） 直
大容量直流電子負荷 QL-D-5K-1/B*1 500A 5kW CC,CR,CV,CP,Short ¥1,874,000 流
LAN QL-D-5K-1 500A 5kW CC+CV,CP+CV ¥1,905,000
-232C GP-IB
QL-D シリーズ USB RS
(150V モデル ) QL-D-10K-1 150V 1000A 10kW 50A/ μ s EXT(CC, CV, CP) ¥3,379,000
オプション
QL-D-15K-1 1500A 15kW Dynamic,Sequence ¥4,554,000
MPPT CC+CVCP+CV QL-D-20K-1 2000A 20kW Sweep ¥5,969,000
プション QL-D-5K-1/B/REC QL-D-5K-1/B の検査成績書 ¥15,000 交
オ 流
QL-D-5K-1/REC QL-D-5K-1 の検査成績書 ¥15,000
コンパクト一体型で最小5kWから最大20kWまでの4機種ラインナップして QL-D-10K-1/REC QL-D-10K-1 の検査成績書 ¥20,000
おります。 20kWモデルでは最大定格電流が2000A、大電流が必要とされ QL-D-15K-1/REC QL-D-15K-1 の検査成績書 ¥25,000
る大容量蓄電池の放電試験やDC/DCコンバータなどの低電圧大電流の出力 QL-D-20K-1/REC QL-D-20K-1 の検査成績書 ¥30,000 オ
験に最適です。 また最大スルーレート50A/μｓと大電流かつ高速応答モ TCP 製品別トレーサビリティ（検査成績書のご注文が必要となります） ¥5,000 プ
試 シ
SCI 標準器試験成績書（検査成績書のご注文が必要となります） ¥20,000 ョ
デルで大電流パルス負荷など部品等の試験にもお使いいただけます。 QL-D シリーズオプション ン
LO-D-01 MPPT（最大電力点追従）機能 ¥150,000
負荷動作特性 LO-D-02 AC 入力ケーブル（3m 片側切りっぱなし） ¥30,000
LO-D-03 QL-D レベラ固定用金具 ¥7,000 L
QUAD Ene-phant 共通オプション E
QL-D-5K-1 負荷電力カーブ QL-D-10K-1 負荷電力カーブ D
160 160 QO-C-01 GPIB/RS-232C コンバータ ¥98,000
150V 150V QO-C-02*2 マスタースレーブ接続 1m ケーブル ¥5,000
140 140
*1：QL-D-5K-1/B はベンチトップタイプです。それ以外はキャスタータイプとなります。
120 120 *2：マスタースレーブ接続ケーブルオプションは「接続台数 -1」本分必要となります。
100 100
80 80 ■ 150Vタイプ
60 60 型名 QL-D-5K-1/B QL-D-5K-1 QL-D-10K-1 QL-D-15K-1 QL-D-20K-1
5kW 10kW
40 40 負荷機能
定格電圧 150 V
20 20
10V 500A 10V 1000A 直流定格 定格電流 500 A 1000 A 1500 A 2000 A
0 33A 0 67A 定格電力 5000 W 10000 W 15000 W 20000 W
0 100 200 300 400 500 600 0 200 400 600 800 1000 1200
負荷電流【A】 負荷電流【A】 電流設定範囲 H 0 A ~ 500 A 0 A ~ 1000 A 0 A ~ 1500 A 0 A ~ 2000 A
L 0 A ~ 50 A 0 A ~ 100 A 0 A ~ 150 A 0 A ~ 200 A
設定分解能 H 50 mA 100 mA 150 mA 200 mA
QL-D-15K-1 負荷電力カーブ QL-D-20K-1 負荷電力カーブ L 5 mA 10 mA 15 mA 20 mA
160 160
150V 150V
定電流(CC) 設定確度 H ± {0.2% of Setting + 0.4% of Range}
L ± {0.2% of Setting + 0.4% of Range}
140 140
モード CCモード H 0.5 A / μs～50 A / μs
120 120 スルーレート L 0.05 A / μs～5 A / μs
100 100 立ち上がり電流
オーバー/
80 80 アンダーシュート H//L ± {0.2% of Setting + 0.4% of Range}
60 60 範囲
15kW 20kW
40 40 電圧レンジ 15 V
20 20 H 333.3 S ~ 0.03 S(0.003 Ω ~ 33.333 Ω) 666.6 S ~ 0.06 S 999.9 S ~ 0.09 S 1333.2 S ~ 0.12 S
10V 1500A 10V 2000A (0.0015 Ω ~ 16.6666 Ω) (0.001 Ω ~ 11.111 Ω) (0.00075 Ω ~ 8.33 Ω)
0 100A 0 133A 抵抗設定範囲
0 200 400 600 800 1000 1200 1400 1600 0 500 1000 1500 2000 2500 L 33.33 S ~ 0.003 S(0.03Ω ~ 333.33Ω) 66.66 S ~ 0.006 S 99.99 S ~ 0.009 S 133.32 S ~ 0.012 S
負荷電流【A】 負荷電流【A】 (0.015 Ω ~ 166.666 Ω) (0.01 Ω ~ 111.11 Ω) (0.0075 Ω ~ 83.3333
Ω)
分解能 H 0.03 S 0.06 S 0.09 S 0.12 S
外観図（QL-D シリーズ共通） L 0.003 S 0.006 S 0.009 S 0.012 S
設定確度 ± 0.4% of {Setting + Range}
定抵抗(CR) 電圧レンジ 150 V
モード
430 H 111.10 S ~ 0.01 S (0.009 Ω ~ 100.000 Ω) 222.2 S ~ 0.02 S 333.3 S ~ 0.03 S
33 444.4 S ~ 0.04 S
抵抗設定範囲 (0.0045 Ω ~ 50.0000 Ω) (0.003 Ω ~ 33.3
Ω) (0.002 Ω ~ 25.000 Ω)
430 L 11.110 S ~ 0.001 S (0.09 Ω ~ 1000.00 Ω) 22.22 S ~ 0.002 S 33.33 S ~ 0.003 S 44.44 S ~ 0.004 S
(0.045 Ω ~ 500.000 Ω) (0.03 Ω ~ 333.33 Ω) (0.02 Ω ~ 250.00 Ω)
設定分解能 H 0.01 S 0.02 S 0.03 S 0.04 S
L 0.001 S 0.002 S 0.003 S 0.004 S
設定確度 ± 0.4% of {Setting + Range}
CRモードスルーレート(Typ.値) 10.7 A/us
電圧設定範囲 H 0 V ~ 150 V
L 0 V ~ 15V
定電圧(CV)
モード 設定分解能 H 0.01 V
L 0.001 V
正面 設定確度 ± 0.1% of (Setting + Range)
(19) 正面 応答時間（Typ.値） 600 us
電圧レンジ 150 V
電力設定範囲 H 0 W ~ 5000 W 0 W ~ 10000 W 0 W ~ 15000 W 0 W ~ 20000 W
安全カバー L 0 W ~ 500 W 0 W ~ 1000 W 0 W ~ 1500 W 0 W ~ 2000 W
安全カバー 分解能 H 0.5 W 1.0 W 1.5 W 2.0 W
L 0.05 W 0.1 W 0.15 W 0.2 W
定電力(CP) 設定確度 ± 1.0% of (Setting + Range)
モード 電圧レンジ 15 V
電力設定範囲 H 0 W ~ 5000 W 0 W ~ 10000 W 0 W ~ 15000 W 0 W ~ 20000 W
L 0 W ~ 500 W 0 W ~ 1000 W 0 W ~ 1500 W 0 W ~ 2000 W
背面
背面 分解能 H 0.5 W 1.0 W 1.5 W 2.0 W
L 0.05 W 0.1 W 0.15 W 0.2 W
QL-D-5K-x/B 外観図 QL-D-5K-x 外観図 設定確度 ± 1.0% of (Setting + Range)
12 ｜ 電子負荷カタログ ハイエンド大容量直流電子負荷 ｜ 13
負荷電圧【V】 負荷電圧【V】
238.3
219.3
負荷電圧【V】 負荷電圧【V】
329.3
(110) 219.3
Page8
ハイエンド大容量直流電子負荷
QUAD Ene-phant® QL-D シリーズ
型名 QL-D-5K-1/B QL-D-5K-1 QL-D-10K-1 QL-D-15K-1 QL-D-20K-1 ■ 全モデル共通
電流設定範囲 H 0 A ~ 500 A 0 A ~ 1000 A 0 A ~ 1500 A 0 A ~ 2000 A
L 0 A ~ 50 A 0 A ~ 100 A 0 A ~ 150 A 0 A ~ 200 A 直
外部制御 流
(EXT CC)モード 設定分解能 H 50 mA 100 mA 150 mA 200 mA
L 5 mA 10 mA 15 mA 20 mA 保護，アラーム機能
設定確度 ± 1.0% of (Setting + Range) 過電流保護 電流リミット機能による（負荷オフ又は電流リミット）
制御電圧 0~10 V 過電力保護 電力リミット機能による（負荷オフ又は電力リミット）
電圧レンジ 150 V 過熱保護 負荷オフ
過電圧アラーム 負荷オフ
電力設定範囲 H 0 W ~ 5000 W 0 W ~ 10000 W 0 W ~ 15000 W 0 W ~ 20000 W 交
L 0 W ~ 500 W 0 W ~ 1000 W 0 W ~ 1500 W 0 W ~ 2000 W 逆接続アラーム 負荷オフ 流
電圧センス開放アラーム 負荷オフ
分解能 H 0.5 W 1.0 W 1.5 W 2.0 W
L 0.05 W 0.1 W 0.15 W 0.2 W FAN停止アラーム 負荷オフ
その他の機能
外部制御 設定確度 ± 1.0% of (Setting + Range)
(EXT CP)モード 電圧レンジ 15 V リモート 機能 電圧検出をINT（負荷端子）かEXT（EXT IN端子）か，本体設定にて選択できます オ
センシング VSENSE 端子（リアパネル） バナナ端子、付属セーフティープラグによる接続を推奨
電力設定範囲 H 0 W ~ 5000 W 0 W ~ 10000 W 0 W ~ 15000 W 0 W ~ 20000 W プ
L 0 W ~ 500 W 0 W ~ 1000 W 0 W ~ 1500 W 0 W ~ 2000 W 並列運転 6台まで可能 （同電圧仕様であれば異容量での並列運転が可能） シ
出力形態 パルス出力 ョ
分解能 H 0.5 W 1.0 W 1.5 W 2.0 W ン
L 0.05 W 0.1 W 0.15 W 0.2 W トリガ出力 出力電圧 +5 V
設定確度 ± 1.0% of (Setting + Range) 端子 DI/DO DSUB 2５PinのEXT接点 ※1000VはDI/DO DSUB 2５PinのTRIG接点
制御電圧 0~10 V 電源出力 DI/DO DSUB 2５Pinの+5V出力接点、供給能力100mA
Load ON / OFF 角度指定 負荷開始または停止時の角度について0～359°の間で指定可能
電圧設定範囲 H 0 V ~ 150 V L
L 0 V ~ 15V 外部コントロール信号 出力／入力 E
負荷モード設定(CC) 接点ONでCCモードへ移行 D
外部制御 設定分解能 H 0.01 V
(EXT CV)モード L 0.001 V 負荷モード設定(CV) 接点ONでCVモードへ移行
設定確度 ± 0.1% of (Setting + Range) 負荷モード設定(CP) 接点ONでCPモードへ移行
応答時間（Typ.値） 600 us 制御入力 負荷オンオフ フォトカプ
ラ 接点ONでLoad ON、接点OFFでLoad OFF
制御電圧 0~10 V 電流レンジ指定 LED入力 接点ONで電流Highレンジ、接点OFFで電流Lowレンジ
ショート(SHORT)モード 500 A 1000 A 1500 A 2000 A 電圧レンジ指定 接点ONで電圧Highレンジ、接点OFFで電圧Lowレンジ
直流動作モード 非常停止 接点ONで非常停止、接点OFFで非常停止解除
制御方式 スイッチング動作（2種類または最大32種類の負荷条件を順次切り替えて実行） アラームクリア 接点ONでアラームクリア
負荷オンオフ 接点ONで負荷ON状態、接点OFFで負荷OFF状態
ダイナミック 使用可能負荷モード CC / CR / CV / CPモード
モード 設定周期 ～20 ms / ～200 ms / ～2 s / ～20 s / ～60 s 電流レンジ 接点ONで電流Highレンジ状態、接点OFFで電流Lowレンジ状態
電圧レンジ フォトカプ 接点ONで電圧Highレンジ、接点OFFで電圧Lowレンジ
（変動負荷） 周期分解能 1 μs / 10 μs / 100 μs / 1 ms / 10 ms
動作選択 シングル（Timeのみ），リピート DIDO 保護・アラーム状態 ラオープン 接点ONでアラーム状態、接点OFFでアラーム解除状態
最小負荷応答時間（公称） 5 us 負荷モード状態(CC) コレクタ出 接点ONでCCモード状態
直流スイープモード 負荷モード状態(CV) 力 接点ONでCVモード状態
スイープR（V-I特性試験） CRモードで負荷を変化させながら，電流値及び電圧値を測定 負荷モード状態(CP) 接点ONでCPモード状態
スイープC（過電流特性試験） CCモードで負荷を変化させながら，電流値及び電圧値を測定 CVモード移行状態 接点ONでCVモード状態(+CV時のみ)
スイープP（過電力特性試験） CPモードで負荷を変化させながら，電力値及び電圧値を測定 モニタ出力 5V フルスケール
直流シーケンスモード 電圧モニタ 出力インピーダンス 50 Ω
使用可能モード CC / CR / CV / CPモード 測定確度 ±{1% of Conv.Volt. +1% of F.S.}
最大ステップ数 4096 端子 BNC
ステップ時間 1 ms～10 min（各ステップで共通） モニタ出力 5V フルスケール
ステップ時間分解能 1 ms(1 ms～100 ms) / 100 ms(100 ms～10 min) 電流モニタ 出力インピーダンス 50 Ω
繰り返し回数 1 ~ 65535，又は∞ 測定確度 ±{1% of Conv.Volt. +1% of F.S.}
直流測定部 端子 BNC
電圧測定範囲 H 0 ~ 150 V インターフェース
L 0 ~ 15 V USB（HOST） USB2.0準拠 (Fullspeed)
直流電圧測定 測定分解能 H 0.01 V USB（DEVICE） USB2.0準拠 (Fullspeed)
L 0.001 V LAN IEEE 802,3 100Base-Tx/10Base-T Ethernet IPv4,RJ-45 コネクタ、TCP/IP、 Keep Alive対応
測定確度 H ± 0.05% of (Reading + Range) RS-232C D-SUB 9pin, ボーレート : 115200 bps, データ長 : 8 bit, ストップビット : 1 bit,
L ± 0.05% of (Reading + Range) パリティビット : なし, フロー制御:なし/CTS-RTS
測定時間 100 ms GPIB（オプション） IEEE488.1準拠（アドレス1～30，工場出荷時1）
電流測定範囲 H 0 ~ 500 A 0 ~ 1000 A 0 ~ 1500 A 0 ~ 2000 A 一般仕様
L 0 ~ 50 A 0 ~ 100 A 0 ~ 150 A 0 ~ 200 A 動作環境 屋内使用
測定分解能 H 0.05 A 0.1 A 0.15 A 0.2 A 動作温度 0 ℃～ +40 ℃
直流電流測定 L 0.005 A 0.01 A 0.015 A 0.02 A 環境条件 動作湿度 20 %RH ～ 85 %RH（結露なし）
測定確度 H ± 0.2% of (Reading + Range) 保存温度 -20 ℃～ +60 ℃
L ± 0.2% of (Reading + Range) 保存湿度 20 %RH ～ 85 %RH（結露なし）
測定時間 100 ms 高度 2000 m 以下
直流電力測定 測定方式 電圧×電流の演算 冷却方式 ファンによる強制空冷
測定時間 100 ms 入力-負荷
リミット機能 耐電圧 端子間 AC1500 V、1 分間印加
電流設定範囲 0 A ~ 500 A 0 A ~ 1000 A 0 A ~ 1500 A 0 A ~ 2000 A 入力-FG間
電流リミット 分解能 レンジの1/1000 絶縁抵抗 入力-FG間 DC500 V、30 M Ω 以上
リミット時の 準拠規格 EMC規格 EN55011
動作 負荷オフ又は設定値の110%で電流制限（選択） 安全規格 EN61010-1準拠, 汚染度2
定格電力 5000 W 10000 W 15000 W 20000 W 付属品
電力リミット リミット時の 取扱説明書 添付CD－ROMに収録
動作 負荷オフ又は定格電力の110%で電力制限（選択） LOAD 端子カバー LOAD 端子を保護するためのカバー
一般仕様 LOAD 端子用 ねじ 負荷ケーブルをLOAD 端子に固定するための固定用ねじ
供給電源 入力定格 単相2線 セーフティープラグ（赤、黒） 電圧センス端子に接続するためのプラグ
入力電圧/周波 電源コード(インレット時のみ) 本機に通電を行うための電源ケーブル
数 AC85 V ~ 264 V， 過電圧カテゴリⅡ ／ 47 Hz ~ 63 Hz D-sub 25Pinコネクタ DI/DOに接続するためのコネクタ
供給電源 力率 オプション
(最大負荷時) 0.9以上 QL-C-01 MPPT（最大電力点追従)機能 負荷モードでMPPTモードオプション
入力電力 最大負荷時 240 VA 1810 VA 1810 VA 1810 VA QO-C-01 GP-IB/RS-232Cコンバータ GP-IB通信／RS-232C通信を行うためのオプション
入力電流 最大負荷時 3A 18 A 18 A 18 A QO-C-02 マスタースレーブ接続1mケーブル 並列運転時に使用するケーブル
質量 本体のみ 31kg 35kg 85kg 115kg 145kg
突起部含まず 430×219×550mm 430×487×630mm 430×665×630mm 430×843×630mm
外形寸法(WxHxD) キャスタ 435×238(フット)×
突起物含む 700mm 430×322×700mm 430×580×785mm 430×758×785mm 430×936×785mm
供給電源形状 インレット 端子台
負荷端子形状 M10端子
14 ｜ 電子負荷カタログ ハイエンド大容量直流電子負荷 ｜ 15
Page9
ハイエンド大容量直流電子負荷
QUAD Ene-phant® QL-D シリーズ
ハイエンド 最大拡張容量 最大並列 ■ オーダー情報
150kW 6台 型名 電圧 電流 電力 スルーレート 負荷モード 標準価格（税抜） 直
大容量直流電子負荷 QL-D-5K-6/B*1 350A 5kW ¥1,905,000 流
LAN QL-D-5K-6 350A 5kW CC,CR,CV,CP,Short ¥1,936,000
GP-IB
D シリーズ USB RS-232C
(600V モデル ) QL-D-10K-6 700A 10kW CC+CV,CP+CV
QL- オプション 600V 1050A 15kW 20A/ μ s EXT(CC, CV, CP) ¥3,402,000
QL-D-15K-6 Dynamic,Sequence ¥4,759,000
MPPT CC+CVCP+CV QL-D-20K-6 1400A 20kW Sweep ¥5,984,000
QL-D-25K-6 1750A 25kW ¥7,204,000 交
オプション 流
QL-D-5K-6/B/REC QL-D-5K-6/B の検査成績書 ¥15,000
コンパクト一体型で最小5kWから最大25kWまでの5機種ラインナップして QL-D-5K-6/REC QL-D-5K-6 の検査成績書 ¥15,000
おります。 定格電圧600Vかつ25kWモデルでは1750Aの大電流まで対応 QL-D-10K-6/REC QL-D-10K-6 の検査成績書 ¥20,000
し、高電圧が必要とされるスマートグリッド環境の各種試験やカーエレク QL-D-15K-6/REC QL-D-15K-6 の検査成績書 ¥25,000 オ
トロニクス及び SW 電源の PFC 回路の試験に最適です。 スルーレートも QL-D-20K-6/REC QL-D-20K-6 の検査成績書 ¥30,000 プ
シ
QL-D-25K-6/REC QL-D-25K-6 の検査成績書 ¥35,000 ョ
20A/μsと高電圧でありながら、高速応答に対応しております。 TCP 製品別トレーサビリティ（検査成績書のご注文が必要となります） ¥5,000 ン
SCI 標準器試験成績書（検査成績書のご注文が必要となります） ¥20,000
負荷動作特性 QL-D シリーズオプション
LO-D-01 MPPT（最大電力点追従）機能 ¥150,000 L
LO-D-02 AC 入力ケーブル（3m 片側切りっぱなし） ¥30,000 E
QL-D-5K-6 負荷電力カーブ QL-D-10K-6 負荷電力カーブ D
700 700 LO-D-03 QL-D レベラ固定用金具 ¥7,000
600V QUAD Ene-phant 共通オプション
600 600 600V
QO-C-01 GPIB/RS-232C コンバータ ¥98,000
500 500 QO-C-02*2 マスタースレーブ接続 1m ケーブル ¥5,000
400 400 *1：QL-D-5K-6/B はベンチトップタイプです。それ以外はキャスタータイプとなります。
*2：マスタースレーブ接続ケーブルオプションは「接続台数 -1」本分必要となります。
300 300
■ 600Vタイプ
200 200
5kW 10kW 型名 QL-D-5K-6/B QL-D-5K-6 QL-D-10K-6 QL-D-15K-6 QL-D-20K-6 QL-D-25K-6
100 100 負荷機能
14V 350A 14V 700A
0 定格電圧 600 V
8.3A 0 17A
0 50 100 150 200 250 300 350 400 0 100 200 300 400 500 600 700 800 直流定格 定格電流 350 A 700 A 1050 A 1400 A 1750 A
負荷電流【A】 負荷電流【A】 定格電力 5000 W 10000 W 15000 W 20000 W 25000 W
電流設定範囲 H 0 A ~ 350 A 0 A ~ 700 A 0 A ~ 1050 A 0 A ~ 1400 A 0 A ~ 1750 A
L 0 A ~ 35 A 0 A ~ 70 A 0 A ~ 105 A 0 A ~ 140 A 0 A ~ 175 A
QL-D-１5K-6 負荷電力カーブ QL-D-20K-6 負荷電力カーブ
700 700 設定分解能 H 10 mA 20 mA 30 mA 40 mA 50 mA
L 1 mA 2 mA 3 mA 4 mA 5 mA
600V 600V
600 600 H ± {0.2% of Setting + 0.4% of Range}
定電流(CC) 設定確度 L ± {0.2% of Setting + 0.4% of Range}
500 500 モード CCモード H 0.2 A / μs ~ 20 A / μs
400 400 スルーレート L 0.02 A / μs ~ 2 A / μs
立ち上がり
300 300 電流オーバー
200 200 /アンダー H//L ± {0.2% of Setting + 0.4% of Range}
15kW 20kW シュート範囲
100 100 電圧レンジ 100 V
14V 1050A 14V 1400A
0 25A 0 33A H 83.33 S ~ 0.002 S 166.660 S ~ 0.004 S 249.99 S ~ 0.006 S 333.32 S ~ 0.008 S 416.65 S ~ 0.01 S
0 200 400 600 800 1000 1200 0 200 400 600 800 1000 1200 1400 1600 抵抗設定範囲 (0.012 Ω ~ 500.0Ω) (0.006 Ω ~ 250.0 Ω) (0.004 Ω ~ 166.666 Ω) (0.003 Ω ~ 125.0 Ω) (0.0024 Ω ~ 100.0 Ω)
負荷電流【A】 負荷電流【A】
L 8.333 S ~ 0.0002 S 16.666 S ~ 0.0004 S 24.999 S ~ 0.0006 S 33.332 S ~ 0.0008 S 41.665 S ~ 0.001 S
(0.12 Ω ~ 5000.0 Ω) (0.06 Ω ~ 2500.0 Ω) (0.04 Ω ~ 1666.66 Ω) (0.03 Ω ~ 1250.0 Ω) (0.024 Ω ~ 1000.0 Ω)
QL-D-25K-6 負荷電力カーブ 分解能 H 0.002 S 0.004 S 0.006 S 0.008 S 0.01 S
L 0.0002 S 0.0004 S 0.0006 S 0.0008 S 0.001 S
700
600V 定抵抗(CR) 設定確度 ± 0.4% of {Setting + Range}
600 モード 電圧レンジ 600 V
500 H 33.33 S ~ 0.0006 S 66.66 S ~ 0.0012 S 99.99 S ~ 0.0018 S 133.32 S ~ 0.0024 S 166.65 S ~ 0.003 S
抵抗設定範囲 (0.03 Ω ~ 1800 Ω) (0.015 Ω ~ 900 Ω) (0.01 Ω ~ 600 Ω) (0.0075 Ω ~ 450 Ω) (0.006 Ω ~ 360 Ω)
400 L 3.333 S ~ 0.00006 S 6.666 S ~ 0.00012 S 9.999 S ~ 0.00018 S 13.332 S ~ 0.00024 S 16.665 S ~ 0.0003 S
(0.3 Ω ~ 18000 Ω) (0.15 Ω ~ 9000 Ω) (0.1 Ω ~ 6000 Ω) (0.075 Ω ~ 4500 Ω) (0.06 Ω ~ 3600 Ω)
300
設定分解能 H 0.0006 S 0.0012 S 0.0018 S 0.0024 S 0.0030 S
200 L 0.00006 S 0.00012 S 0.00018 S 0.00024 S 0.00030 S
設定確度 ± 0.4% of {Setting + Range}
25kW
100 CRモードスルーレート(Typ.値) 0.64 A/us
14V 1750A
0 42A 電圧設定範囲 H 0 V ~ 600 V
0 500 1000 1500 2000 L 0 V ~ 100 V
負荷電流【A】 定電圧(CV) 1
モード 設定分解能 H 0.
L 0.01
外観図（QL-D シリーズ共通） 設定確度 ± 0.1% of (Setting + Range)
応答時間（Typ.値） H 75 us
電圧レンジ 100 V
430 430
電力設定範囲 H 0 W ~ 5000 W 0 W ~ 10000 W 0 W ~ 15000 W 0 W ~ 20000 W 0 W ~ 25000 W
L 0 W ~ 500 W 0 W ~ 1000 W 0 W ~ 1500 W 0 W ~ 2000 W 0 W ~ 2500 W
分解能 H 0.5 W 1.0 W 1.5 W 2.0 W 2.5 W
L 0.05 W 0.1 W 0.15 W 0.2 W 0.25 W
定電力(CP) 設定確度 ± 1.0% of (Setting + Range)
モード 電圧レンジ 600 V
安全カバー 電力設定範囲 H 0 W ~ 5000 W 0 W ~ 10000 W 0 W ~ 15000 W 0 W ~ 20000 W 0 W ~ 25000 W
安全カバー L 0 W ~ 500 W 0 W ~ 1000 W 0 W ~ 1500 W 0 W ~ 2000 W 0 W ~ 2500 W
分解能 H 0.5 W 1.0 W 1.5 W 2.0 W 2.5 W
L 0.05 W 0.1 W 0.15 W 0.2 W 0.25 W
(100) 正面 背面 (100) 正面 背面 設定確度 ± 1.0% of (Setting + Range)
QL-D-10K-x 外観図 QL-D-15K-x 外観図
16 ｜ 電子負荷カタログ ハイエンド大容量直流電子負荷 ｜ 17
587
487 負荷電圧【V】 負荷電圧【V】 負荷電圧【V】
765 負荷電圧【V】 負荷電圧【V】
665
Page10
ハイエンド大容量直流電子負荷
QUAD Ene-phant® QL-D シリーズ
型名 QL-D-5K-6/B QL-D-5K-6 QL-D-10K-6 QL-D-15K-6 QL-D-20K-6 QL-D-25K-6 型名 QL-D-5K-6/B QL-D-5K-6 QL-D-10K-6 QL-D-15K-6 QL-D-20K-6 QL-D-25K-6
電流設定範囲 H 0 A ~ 350 A 0 A ~ 700 A 0 A ~ 1050 A 0 A ~ 1400 A 0 A ~ 1750 A 供給電源形状 インレット 端子台
外部制御 L 0 A ~ 35 A 0 A ~ 70 A 0 A ~ 105 A 0 A ~ 140 A 0 A ~ 175 A 負荷端子形状 M10端子 直
流
(EXT CC) 設定分解能 H 10 mA 20 mA 30 mA 40 mA 50 mA
モード L 1 mA 2 mA 3 mA 4 mA 5 mA
設定確度 ± 1.0% of (Setting + Range)
制御電圧 0~10 V
電圧レンジ 100 V ■ 全モデル共通
電力設定範囲 H 0 W ~ 5000 W 0 W ~ 10000 W 0 W ~ 15000 W 0 W ~ 20000 W 0 W ~ 25000 W 交
L 0 W ~ 500 W 0 W ~ 1000 W 0 W ~ 1500 W 0 W ~ 2000 W 0 W ~ 2500 W 流
分解能 H 0.5 W 1.0 W 1.5 W 2.0 W 2.5 W 保護，アラーム機能
L 0.05 W 0.1 W 0.15 W 0.2 W 0.25 W 過電流保護 電流リミット機能による（負荷オフ又は電流リミット）
外部制御 設定確度 ± 1.0% of (Setting + Range) 過電力保護 電力リミット機能による（負荷オフ又は電力リミット）
(EXT CP) 電圧レンジ 600 V 過熱保護 負荷オフ オ
モード 電力設定範囲 H 0 W ~ 5000 W 0 W ~ 10000 W 0 W ~ 15000 W 0 W ~ 20000 W 0 W ~ 25000 W 過電圧アラーム 負荷オフ プ
L 0 W ~ 500 W 0 W ~ 1000 W 0 W ~ 1500 W 0 W ~ 2000 W 0 W ~ 2500 W 逆接続アラーム 負荷オフ シ
ョ
分解能 H 0.5 W 1.0 W 1.5 W 2.0 W 2.5 W 電圧センス開放アラーム 負荷オフ ン
L 0.05 W 0.1 W 0.15 W 0.2 W 0.25 W FAN停止アラーム 負荷オフ
設定確度 ± 1.0% of (Setting + Range) その他の機能
制御電圧 0~10 V リモート 機能 電圧検出をINT（負荷端子）かEXT（EXT IN端子）か，本体設定にて選択できます
H 0 V ~ 600 V
電圧設定範囲 センシング VSENSE 端子（リアパネル） バナナ端子、付属セーフティープラグによる接続を推奨 L
L 0 V ~ 100 V 並列運転 6台まで可能 （同電圧仕様であれば異容量での並列運転が可能） E
外部制御 H 0.1 出力形態 パルス出力 D
設定分解能
(EXT CV) L 0.01 トリガ出力 出力電圧 +5 V
モード 設定確度 ± 0.1% of (Setting + Range) 端子 DI/DO DSUB 2５PinのEXT接点 ※1000VはDI/DO DSUB 2５PinのTRIG接点
応答時間（Typ.値） 75 us 電源出力 DI/DO DSUB 2５Pinの+5V出力接点、供給能力100mA
制御電圧 0~10 V Load ON / OFF 角度指定 負荷開始または停止時の角度について0～359°の間で指定可能
ショート(SHORT)モード 350 A 700 A 1050 A 1400 A 1750 A 外部コントロール信号 出力／入力
直流動作モード 負荷モード設定(CC) 接点ONでCCモードへ移行
負荷モード設定(CV) 接点ONでCVモードへ移行
制御方式 スイッチング動作（2種類または最大32種類の負荷条件を順次切り替えて実行） 負荷モード設定(CP) フォトカプ 接点ONでCPモードへ移行
使用可能負荷モード CC / CR / CV / CPモード
ダイナミッ 設定周期 ～20 ms / ～200 ms / ～2 s / ～20 s / ～60 s 制御入力 負荷オンオフ ラ 接点ONでLoad ON、接点OFFでLoad OFF
クモード 電流レンジ指定 LED入力 接点ONで電流Highレンジ、接点OFFで電流Lowレンジ
（変動負荷） 周期分解能 1 μs / 10 μs / 100 μs / 1 ms / 10 ms 電圧レンジ指定 接点ONで電圧Highレンジ、接点OFFで電圧Lowレンジ
動作選択 シングル（Timeのみ），リピート 非常停止 接点ONで非常停止、接点OFFで非常停止解除
最小負荷応答時間（公称） 5 us アラームクリア 接点ONでアラームクリア
直流スイープモード 負荷オンオフ 接点ONで負荷ON状態、接点OFFで負荷OFF状態
スイープR（V-I特性試験） CRモードで負荷を変化させながら，電流値及び電圧値を測定 電流レンジ 接点ONで電流Highレンジ状態、接点OFFで電流Lowレンジ状態
スイープC（過電流特性試験） CCモードで負荷を変化させながら，電流値及び電圧値を測定 電圧レンジ フォトカプ 接点ONで電圧Highレンジ、接点OFFで電圧Lowレンジ
スイープP（過電力特性試験） CPモードで負荷を変化させながら，電力値及び電圧値を測定 DIDO 保護・アラーム状態 ラオープン 接点ONでアラーム状態、接点OFFでアラーム解除状態
直流シーケンスモード 負荷モード状態(CC) コレクタ出 接点ONでCCモード状態
負荷モード状態(CV) 力 接点ONでCVモード状態
使用可能モード CC / CR / CV / CPモード 負荷モード状態(CP) 接点ONでCPモード状態
最大ステップ数 4096 CVモード移行状態 接点ONでCVモード状態(+CV時のみ)
ステップ時間 1 ms～10 min（各ステップで共通） モニタ出力 5V フルスケール
ステップ時間分解能 1 ms(1 ms～100 ms) / 100 ms(100 ms～10 min)
繰り返し回数 1～65535，又は∞ 電圧モニタ 出力インピーダンス 50 Ω
測定確度 ±{1% of Conv.Volt. +1% of F.S.}
直流測定部 端子 BNC
H 0 ~ 600 V モニタ出力 5V フルスケール
電圧測定範囲
L 0 ~ 100 V 電流モニタ 出力インピーダンス 50 Ω
H 0.1 V 測定確度 ±{1% of Conv.Volt. +1% of F.S.}
直流電圧 測定分解能
測定 L 0.01 V 端子 BNC
H ± 0.05% of (Reading + Range) インターフェース
測定確度
L ± 0.05% of (Reading + Range) USB（HOST） USB2.0準拠 (Fullspeed)
USB（DEVICE） USB2.0準拠 (Fullspeed)
測定時間 100 ms LAN IEEE 802,3 100Base-Tx/10Base-T Ethernet IPv4,RJ-45 コネクタ、TCP/IP、 Keep Alive対応
H 0 A ~ 350 A 0 A ~ 700 A 0 A ~ 1050 A 0 A ~ 1400 A 0 A ~ 1750 A
電流測定範囲 RS-232C D-SUB 9pin, ボーレート : 115200 bps, データ長 : 8 bit, ストップビット : 1 bit,
L 0 A ~ 35 A 0 A ~ 70 A 0 A ~ 105 A 0 A ~ 140 A 0 A ~ 175 A パリティビット : なし, フロー制御:なし/CTS-RTS
H 0.05 A 0.1A 0.2A 0.4A 0.8A
直流電流 測定分解能 GPIB（オプション） IEEE488.1準拠（アドレス1～30，工場出荷時1）
測定 L 0.005 A 0.01A 0.02A 0.04A 0.08A 一般仕様
H ± 0.2% of (Reading + Range) 動作環境 屋内使用
測定確度
L ± 0.2% of (Reading + Range) 動作温度 0 ℃～ +40 ℃
測定時間 100 ms 環境条件 動作湿度 20 %RH ～ 85 %RH（結露なし）
直流電力 測定方式 電圧×電流の演算 保存温度 -20 ℃～ +60 ℃
測定 測定時間 100 ms 保存湿度 20 %RH ～ 85 %RH（結露なし）
リミット機能 高度 2000 m 以下
電流設定範囲 0 A～350 A 0 A～700 A 0 A～1050 A 0A～1400 A 0A～1750 冷却方式 ファンによる強制空冷
入力-負荷
電流 耐電圧 端子間 AC1500 V、1 分間印加
リミット 分解能 レンジの1/1000 入力-FG間
リミット時の動作 負荷オフ又は設定値の110%で電流制限（選択） 絶縁抵抗 入力-FG間 DC500 V、30 M Ω 以上
電力 定格電力 5000 W 10000 W 15000 W 20000 W 25000 W
準拠規格 EMC規格 EN55011
リミット リミット時の動作 負荷オフ又は定格電力の110%で電力制限（選択） 安全規格 EN61010-1準拠, 汚染度2
一般仕様 付属品
入力定格 単相2線 取扱説明書 添付CD－ROMに収録
供給電源 入力電圧/周波数 AC85 V ~ 264 V， 過電圧カテゴリⅡ ／ 47 Hz ~ 63 Hz LOAD 端子カバー LOAD 端子を保護するためのカバー
力率(最大負荷時) 0.9以上 LOAD 端子用 ねじ 負荷ケーブルをLOAD 端子に固定するための固定用ねじ
入力電力 最大負荷時 240 VA 1810 VA 1810 VA 1810 VA 1810 VA セーフティープラグ（赤、黒） 電圧センス端子に接続するためのプラグ
入力電流 最大負荷時 3A 18 A 18 A 18 A 18 A 電源コード(インレット時のみ) 本機に通電を行うための電源ケーブル
質量 本体のみ 31kg 35kg 85kg 115kg 145kg 175kg D-sub 25Pinコネクタ DI/DOに接続するためのコネクタ
オプション
突起部含まず 430×219×550mm 430×487×630mm 430×665×630mm 430×843×630mm 430×1021×630mm QL-C-01 MPPT（最大電力点追従)機能 負荷モードでMPPTモードオプション
外形寸法(WxHxD) キャスタ、 435×238(フッ 430×322×
突起物含む ト)×700mm 700mm 430×580×785mm 430×758×785mm 430×936×785mm 430×1114×785mm QO-C-01 GP-IB/RS-232Cコンバータ GP-IB通信／RS-232C通信を行うためのオプション
QO-C-02 マスタースレーブ接続1mケーブル 並列運転時に使用するケーブル
18 ｜ 電子負荷カタログ ハイエンド大容量直流電子負荷 ｜ 19
Page11
ハイエンド大容量直流電子負荷
QUAD Ene-phant® QL-D シリーズ
ハイエンド 最大拡張容量 最大並列 ■ オーダー情報
150kW 6台 型名 電圧 電流 電力 スルーレート 負荷モード 標準価格（税抜） 直
大容量直流電子負荷 QL-D-5K-1K/B*1 200A 5kW ¥2,041,000 流
LAN QL-D-5K-1K 200A 5kW CC,CR,CV,CP,Short ¥2,072,000
QL-D-10K-1K 400A 10kW CC+CV,CP+CV
QL-D シリーズ USB RS-232C GP-IB
(1000V モデル ) オプション 1000V 12A/ μ s EXT(CC, CV, CP) ¥3,625,000
QL-D-15K-1K 600A 15kW Dynamic,Sequence ¥5,010,000
MPPT CC+CVCP+CV QL-D-20K-1K 800A 20kW Sweep ¥6,480,000
QL-D-25K-1K 1000A 25kW ¥7,835,000 交
オプション 流
QL-D-5K-1K/B/REC QL-D-5K-1K/B の検査成績書 ¥15,000
コンパクト一体型で5kW～25kWまでの5機種ラインナップしております。 QL-D-5K-1K/REC QL-D-5K-1K の検査成績書 ¥15,000
25kWモデルでは1000Aの大電流まで対応した定格電圧と定格電流のバラ QL-D-10K-1K/REC QL-D-10K-1K の検査成績書 ¥20,000
ンスの良いモデルとなります。 高電圧が必要とされるスマートグリッド環 QL-D-15K-1K/REC QL-D-15K-1K の検査成績書 ¥25,000 オ
QL-D-20K-1K/REC QL-D-20K-1K の検査成績書 ¥30,000 プ
境の各種試験や SW 電源の PFC 回路の試験に最適です。 スルーレートも シ
QL-D-25K-1K/REC QL-D-25K-1K の検査成績書 ¥35,000 ョ
12A/μsと高電圧でありながら、高速応答に対応しております。 TCP 製品別トレーサビリティ（検査成績書のご注文が必要となります） ¥5,000 ン
SCI 標準器試験成績書（検査成績書のご注文が必要となります） ¥20,000
負荷動作特性 QL-D シリーズオプション
LO-D-01 MPPT（最大電力点追従）機能 ¥150,000 L
LO-D-02 AC 入力ケーブル（3m 片側切りっぱなし） ¥30,000 E
QL-D-5K-1K 負荷電力カーブ QL-D-10K-1K 負荷電力カーブ D
1200 1200 LO-D-03 QL-D レベラ固定用金具 ¥7,000
QUAD Ene-phant 共通オプション
1000 1000V 1000 1000V QO-C-01 GPIB/RS-232C コンバータ ¥98,000
QO-C-02*2 マスタースレーブ接続 1m ケーブル ¥5,000
800 800
*1：QL-D-5K-1K/B はベンチトップタイプです。それ以外はキャスタータイプとなります。
600 600 *2：マスタースレーブ接続ケーブルオプションは「接続台数 -1」本分必要となります。
400 400 ■ 1000Vタイプ
型名 QL-D-5K-1K/B QL-D-5K-1K QL-D-10K-1K QL-D-15K-1K QL-D-20K-1K QL-D-25K-1K
200 5kW 200 10kW
負荷機能
25V 200A 25V 400A
0 定格電圧 1000 V
5A 0 10A
0 50 100 150 200 250 0 100 200 300 400 500 直流定格 定格電流 200 A 400 A 600 A 800 A 1000 A
負荷電流【A】 負荷電流【A】 定格電力 5000 W 10000 W 15000 W 20000 W 25000 W
電流設定範囲 H 0A ~ 200 A 0A ~ 400 A 0A ~ 600 A 0A ~ 800 A 0A ~ 1000 A
L 0 A ~ 20 A 0 A ~ 40 A 0 A ~ 60 A 0 A ~ 80 A 0 A ~ 100 A
QL-D-15K-1K 負荷電力カーブ QL-D-20K-1K 負荷電力カーブ
1200 1200 設定分解能 H 5 mA 10 mA 15 mA 20 mA 25 mA
L 0.5 mA 1.0 mA 1.5 mA 2.0 mA 2.5 mA
1000 1000V 1000 1000V 設定確度 H ± {0.2% of Setting + 0.4% of Range}
定電流(CC) L ± {0.2% of Setting + 0.4% of Range}
800 800 モード CCモード H 0.12 A / μs ~ 12 A / μs
スルーレート L 0.012 A / μs ~ 1.2 A / μs
600 600 立ち上がり
電流オーバー
400 400 /アンダー H//L ± {0.2% of Setting + 0.4% of Range}
シュート範囲
200 15kW 200 20kW 電圧レンジ 150 V
25V 600A 25V 800A
H 11.1100 S ~ 0.0002 S 22.22 S ~ 0.0004 S 33.33 S ~ 0.0006 S 44.44 S ~ 0.0008 S 55.55 S ~ 0.001 S
0 15A 0 20A
0 100 200 300 400 500 600 700 0 200 400 600 800 1000 抵抗設定範囲 (0.09 Ω ~ 5000.0 Ω) (0.045 Ω ~ 2500.0 Ω) (0.03 Ω ~ 1666.66 Ω) (0.0225 Ω ~ 1250.0 Ω) (0.018 Ω ~ 1000.0 Ω)
負荷電流【A】 負荷電流【A】 L 1.11100 S ~ 0.00002 S 2.222 S ~ 0.00004 S 3.333 S ~ 0.00006 S 4.444 S ~ 0.00008 S 5.555 S ~ 0.0001 S
(0.9 Ω ~ 50000.0 Ω) (0.45 Ω ~ 25000.0 Ω) (0.3 Ω ~ 16666.6 Ω) (0.225 Ω ~ 12500.0Ω) (0.18 Ω ~ 10000.0 Ω)
分解能 H 0.0002 S 0.0004 S 0.0006 S 0.0008 S 0.001 S
QL-D-25K-1K 負荷電力カーブ L 0.00002 S 0.00004 S 0.00006 S 0.00008 S 0.0001 S
1200
定抵抗(CR) 設定確度 ± 0.4% of {Setting + Range}
1000 1000V モード 電圧レンジ 1000 V
H 3.333 S ~ 0.00006 S 6.666 S ~ 0.00012 S 9.999 S ~ 0.00018 S 13.332 S ~ 0.00024 S 16.665 S ~ 0.0003 S
800 抵抗設定範囲 (0.3 Ω ~ 16666.6 Ω) (0.15 Ω ~ 8333.33 Ω) (0.1 Ω ~ 5555.5 Ω) (0.075 Ω ~ 4166.666 Ω) (0.06 Ω ~ 3333.33 Ω)
L 0.3333 S ~ 0.000006 S 0.6666 S ~ 0.000012 S 0.9999 S ~ 0.000018 S 1.3332 S ~ 0.000024 S 1.6665 S ~ 0.00003 S
600 (3.0 Ω ~ 166666.666 Ω) (1.5 Ω ~ 83333.3 Ω) (1 Ω ~ 55555 Ω) (0.75 Ω ~ 41666.66 Ω) (0.6 Ω ~ 33333.3 Ω)
設定分解能 H 0.00006 S 0.00012 S 0.00018 S 0.00024 S 0.00030 S
400 L 0.000006 S 0.000012 S 0.000018 S 0.000024 S 0.000030 S
設定確度 ± 0.4% of {Setting + Range}
200 25kW CRモードスルーレート（Typ.値） 1.06 A/us
25V 1000A
電圧設定範囲 H 0 V ~ 1000 V
0 25A
0 200 400 600 800 1000 1200 L 0 V ~ 150 V
負荷電流【A】 定電圧(CV) 設定分解能 H 0.1
モード L 0.01
外観図（QL-D シリーズ共通） 設定確度 ± 0.1% of (Setting + Range)
応答時間
（Typ.値） H 150 us
430 430 電圧レンジ 150 V
電力設定範囲 H 0 W ~ 5000 W 0 W ~ 10000 W 0 W ~ 15000 W 0 W ~ 20000 W 0 W ~ 25000 W
L 0 W ~ 500 W 0 W ~ 1000 W 0 W ~ 1500 W 0 W ~ 2000 W 0 W ~ 2500 W
分解能 H 0.5 W 1.0 W 1.5 W 2.0 W 2.5 W
L 0.05 W 0.1 W 0.15 W 0.2 W 0.25 W
定電力(CP) 設定確度 ± 1.0% of (Setting + Range)
モード 電圧レンジ 1000 V
電力設定範囲 H 0 W ~ 5000 W 0 W ~ 10000 W 0 W ~ 15000 W 0 W ~ 20000 W 0 W ~ 25000 W
安全カバー 安全カバー L 0 W ~ 500 W 0 W ~ 1000 W 0 W ~ 1500 W 0 W ~ 2000 W 0 W ~ 2500 W
分解能 H 0.5 W 1.0 W 1.5 W 2.0 W 2.5 W
(100) 正面 背面 (100) 正面 背面 L 0.05 W 0.1 W 0.15 W 0.2 W 0.25 W
QL-D-20K-x 外観図 QL-D-25K-x 外観図 設定確度 ± 1.0% of (Setting + Range)
20 ｜ 電子負荷カタログ ハイエンド大容量直流電子負荷 ｜ 21
943
843 負荷電圧【V】 負荷電圧【V】 負荷電圧【V】
負荷電圧【V】 負荷電圧【V】
1121
1021
Page12
ハイエンド大容量直流電子負荷
QUAD Ene-phant® QL-D シリーズ
型名 QL-D-5K-1K/B QL-D-5K-1K QL-D-10K-1K QL-D-15K-1K QL-D-20K-1K QL-D-25K-1K 型名 QL-D-5K-1K/B QL-D-5K-1K QL-D-10K-1K QL-D-15K-1K QL-D-20K-1K QL-D-25K-1K
電流設定範囲 H 0A ~ 200 A 0A ~ 400 A 0A ~ 600 A 0A ~ 800 A 0A ~ 1000 A 突起部含まず 430×219×550mm 430×487×630mm 430×665×630mm 430×843×630mm 430×1021×630mm
外部制御 L 0 A ~ 20 A 0 A ~ 40 A 0 A ~ 60 A 0 A ~ 80 A 0 A ~ 100 A 外形寸法(WxHxD) キャスタ、 435×238(フッ 430×322× 直
突起物含む ト)×700mm 700mm 430×580×785mm 430×758×785mm 430×936×785mm 430×1114×785mm 流
(EXT CC) 設定分解能 H 5 mA 10 mA 15 mA 20 mA 25 mA
モード L 0.5 mA 1.0 mA 1.5 mA 2.0 mA 2.5 mA 供給電源形状 インレット 端子台
設定確度 ± 1.0% of (Setting + Range) 負荷端子形状 M10端子
制御電圧 0~10 V
電圧レンジ 150 V
電力設定範囲 H 0 W ~ 5000 W 0 W ~ 10000 W 0 W ~ 15000 W 0 W ~ 20000 W 0 W ~ 25000 W ■ 全モデル共通 交
L 0 W ~ 500 W 0 W ~ 1000 W 0 W ~ 1500 W 0 W ~ 2000 W 0 W ~ 2500 W 流
分解能 H 0.5 W 1.0 W 1.5 W 2.0 W 2.5 W 保護，アラーム機能
L 0.05 W 0.1 W 0.15 W 0.2 W 0.25 W 過電流保護 電流リミット機能による（負荷オフ又は電流リミット）
外部制御 設定確度 ± 1.0% of (Setting + Range) 過電力保護 電力リミット機能による（負荷オフ又は電力リミット）
(EXT CP) 電圧レンジ 1000 V 過熱保護 負荷オフ オ
モード 電力設定範囲 H 0 W ~ 5000 W 0 W ~ 10000 W 0 W ~ 15000 W 0 W ~ 20000 W 0 W ~ 25000 W 過電圧アラーム 負荷オフ プ
L 0 W ~ 500 W 0 W ~ 1000 W 0 W ~ 1500 W 0 W ~ 2000 W 0 W ~ 2500 W 逆接続アラーム 負荷オフ シ
ョ
分解能 H 0.5 W 1.0 W 1.5 W 2.0 W 2.5 W 電圧センス開放アラーム 負荷オフ ン
L 0.05 W 0.1 W 0.15 W 0.2 W 0.25 W FAN停止アラーム 負荷オフ
設定確度 ± 1.0% of (Setting + Range) その他の機能
制御電圧 0~10 V リモート 機能 電圧検出をINT（負荷端子）かEXT（EXT IN端子）か，本体設定にて選択できます
H 0 V ~ 1000 V
電圧設定範囲 センシング VSENSE 端子（リアパネル） バナナ端子、付属セーフティープラグによる接続を推奨 L
L 0 V ~ 150 V 並列運転 6台まで可能 （同電圧仕様であれば異容量での並列運転が可能） E
外部制御 H 0.1 出力形態 パルス出力 D
設定分解能
(EXT CV) L 0.01 トリガ出力 出力電圧 +5 V
モード 設定確度 ± 0.1% of (Setting + Range) 端子 DI/DO DSUB 2５PinのEXT接点 ※1000VはDI/DO DSUB 2５PinのTRIG接点
応答時間（Typ.値） 150 us 電源出力 DI/DO DSUB 2５Pinの+5V出力接点、供給能力100mA
制御電圧 0~10 V Load ON / OFF 角度指定 負荷開始または停止時の角度について0～359°の間で指定可能
ショート(SHORT)モード 200 A 400 A 600 A 800 A 1000 A 外部コントロール信号 出力／入力
直流動作モード 負荷モード設定(CC) 接点ONでCCモードへ移行
負荷モード設定(CV) 接点ONでCVモードへ移行
制御方式 スイッチング動作（2種類または最大32種類の負荷条件を順次切り替えて実行） 負荷モード設定(CP) フォトカプ 接点ONでCPモードへ移行
使用可能負荷モード CC / CR / CV / CPモード
ダイナミッ 設定周期 ～20 ms / ～200 ms / ～2 s / ～20 s / ～60 s 制御入力 負荷オンオフ ラ 接点ONでLoad ON、接点OFFでLoad OFF
クモード 電流レンジ指定 LED入力 接点ONで電流Highレンジ、接点OFFで電流Lowレンジ
（変動負荷） 周期分解能 1 μs / 10 μs / 100 μs / 1 ms / 10 ms 電圧レンジ指定 接点ONで電圧Highレンジ、接点OFFで電圧Lowレンジ
動作選択 シングル（Timeのみ），リピート 非常停止 接点ONで非常停止、接点OFFで非常停止解除
最小負荷応答時間（公称） 5 us アラームクリア 接点ONでアラームクリア
直流スイープモード 負荷オンオフ 接点ONで負荷ON状態、接点OFFで負荷OFF状態
スイープR（V-I特性試験） CRモードで負荷を変化させながら，電流値及び電圧値を測定 電流レンジ 接点ONで電流Highレンジ状態、接点OFFで電流Lowレンジ状態
スイープC（過電流特性試験） CCモードで負荷を変化させながら，電流値及び電圧値を測定 電圧レンジ フォトカプ 接点ONで電圧Highレンジ、接点OFFで電圧Lowレンジ
スイープP（過電力特性試験） CPモードで負荷を変化させながら，電力値及び電圧値を測定 DIDO 保護・アラーム状態 ラオープン 接点ONでアラーム状態、接点OFFでアラーム解除状態
直流シーケンスモード 負荷モード状態(CC) コレクタ出 接点ONでCCモード状態
負荷モード状態(CV) 力 接点ONでCVモード状態
使用可能モード CC / CR / CV / CPモード 負荷モード状態(CP) 接点ONでCPモード状態
最大ステップ数 4096 CVモード移行状態 接点ONでCVモード状態(+CV時のみ)
ステップ時間 1 ms～10 min（各ステップで共通） モニタ出力 5V フルスケール
ステップ時間分解能 1 ms(1 ms～100 ms) / 100 ms(100 ms～10 min)
繰り返し回数 1～65535，又は∞ 電圧モニタ 出力インピーダンス 50 Ω
測定確度 ±{1% of Conv.Volt. +1% of F.S.}
直流測定部 端子 BNC
H 0 ~ 1000 V モニタ出力 5V フルスケール
電圧測定範囲
L 0 ~ 150 V 電流モニタ 出力インピーダンス 50 Ω
H 0.1 V 測定確度 ±{1% of Conv.Volt. +1% of F.S.}
直流電圧 測定分解能
測定 L 0.01 V 端子 BNC
H ± 0.05% of (Reading + Range) インターフェース
測定確度
L ± 0.05% of (Reading + Range) USB（HOST） USB2.0準拠 (Fullspeed)
USB（DEVICE） USB2.0準拠 (Fullspeed)
測定時間 100 ms LAN IEEE 802,3 100Base-Tx/10Base-T Ethernet IPv4,RJ-45 コネクタ、TCP/IP、 Keep Alive対応
H 0A ~ 200 A 0A ~ 400 A 0A ~ 600 A 0A ~ 800 A 0A ~ 1000 A
電流測定範囲
L 0 A ~ 20 A 0 A ~ 40 A 0 A ~ 60 A 0 A ~ 80 A 0 A ~ 100 A RS-232C D-SUB 9pin, ボーレート : 115200 bps, データ長 : 8 bit, ストップビット : 1 bit,
パリティビット : なし, フロー制御:なし/CTS-RTS
H 0.01 A 0.02 A 0.03 A 0.04 A 0.05 A
直流電流 測定分解能 GPIB（オプション） IEEE488.1準拠（アドレス1～30，工場出荷時1）
測定 L 0.005 A 0.01A 0.015 A 0.02 A 0.025 A 一般仕様
H ± 0.2% of (Reading + Range) 動作環境 屋内使用
測定確度
L ± 0.2% of (Reading + Range) 動作温度 0 ℃～ +40 ℃
測定時間 100 ms 環境条件 動作湿度 20 %RH ～ 85 %RH（結露なし）
直流電力 測定方式 電圧×電流の演算 保存温度 -20 ℃～ +60 ℃
測定 測定時間 100 ms 保存湿度 20 %RH ～ 85 %RH（結露なし）
リミット機能 高度 2000 m 以下
電流設定範囲 0A ~ 200 A 0A ~ 400 A 0A ~ 600 A 0A ~ 800 A 0A ~ 1000 A 冷却方式 ファンによる強制空冷
入力-負荷
電流リミット 分解能 レンジの1/1000 耐電圧 端子間 AC1500 V、1 分間印加
リミット時の
動作 負荷オフ又は設定値の110%で電流制限（選択） 入力-FG間
絶縁抵抗 入力-FG間 DC500 V、30 M Ω 以上
定格電力 5000 W 10000 W 15000 W 20000 W 25000 W
準拠規格 EMC規格 EN55011
電力リミット リミット時の
動作 負荷オフ又は定格電力の110%で電力制限（選択） 安全規格 EN61010-1準拠, 汚染度2
付属品
一般仕様 取扱説明書 添付CD－ROMに収録
入力定格 単相2線 LOAD 端子カバー LOAD 端子を保護するためのカバー
入力電圧/ LOAD 端子用 ねじ 負荷ケーブルをLOAD 端子に固定するための固定用ねじ
供給電源 周波数 AC85 V ~ 264 V， 過電圧カテゴリⅡ ／ 47 Hz ~ 63 Hz セーフティープラグ（赤、黒） 電圧センス端子に接続するためのプラグ
力率 電源コード(インレット時のみ) 本機に通電を行うための電源ケーブル
(最大負荷時) 0.9以上 D-sub 25Pinコネクタ DI/DOに接続するためのコネクタ
入力電力 最大負荷時 240 VA 1810 VA 1810 VA 1810 VA 1810 VA オプション
入力電流 最大負荷時 3A 18 A 18 A 18 A 18 A QL-C-01 MPPT（最大電力点追従)機能 負荷モードでMPPTモードオプション
質量 本体のみ 31kg 35kg 85kg 115kg 145kg 175kg QO-C-01 GP-IB/RS-232Cコンバータ GP-IB通信／RS-232C通信を行うためのオプション
QO-C-02 マスタースレーブ接続1mケーブル 並列運転時に使用するケーブル
22 ｜ 電子負荷カタログ ハイエンド大容量直流電子負荷 ｜ 23
Page13
コンパクト大容量直流電子負荷
34000C シリーズ
Big Power Experience 大容量未体験ゾーン 直
流
抵抗負荷からの変更で使い勝手を改善 PC による自動化に対応
● 負荷設定はメモリに記憶し即座に設定可能！（150メモリ内蔵） ● 短時間でPASS/FAIL（合格/不合格）の総合判定！
● 設定電流値や電圧を大型ディスプレイで常時確認できます！ ● 負荷設定や各種検査を自動化することができます！ 交
流
● 負荷変動などの各種試験に対応可能！ ● テスト項目の選択でプログラム作成もカンタン！
● 体積は約30%ダウン！（10kWタイプの場合、当社比） ● 測定、検査結果はPCのハードディスクに記録！
● 検査成績書をカンタン作成！（Microsoft Excel使用） オ
プ
シ
自動検査ソフトウェア PTS ョ
MINI ン
PowerTestSiteMINI (PTS-mini) 検査ソフトウェア
見やすい大型ディスプレイ 電源試験に特化した国内実績ナンバーワンのソフト
で簡単設定！ ウェアです。 L
E
D
コンパクトで自動化
電池特性評価に最適な動作モードを標準搭載
電池特性の評価に最適な専用動作モード「CC+CVモード」「CP+CVモード」 を標準で搭載。 容量の大きな電池の放電特性評
価にも対応します。
コンパクト大容量直流電子負荷
34000Cシリーズ
従来の大容量直流電子負荷と比べ負荷単位容積を30%サイズダウンとコンパクト化。 19インチラックサイズに格納可
能。 より大容量を身近に選定しやすいよう、負荷容量も従来の5kW単位毎ではなく、2～4kW単位で6kW～24kWの UVP(低電圧保護機能）や時間測定機能を利用して、UVPで指定した電圧でOFFさせ、電池保護が可能なモードも搭載しております。
範囲で8モデル準備。 一体型のローコストタイプとなっており、様々なニーズにお応えします
■CC+UVPモード
■ 視認性の高い大型LCD ■ 4つの通信 UVPで設定した電圧までCCモードで放電するモードです。 CCモード
最大型 LCD 表示パネルを採用し電圧・電流・電 オプションで GP-IB、 RS-232C、 USB、 LAN に 放電にてバッテリー電圧が下がる為、 あらかじめUVPで電圧指定し、
力3つの測定が同時に行えます。 また、測定・設 対応しています。
定は5桁の高分解能表示となっております。 電子負荷をLOAD OFFさせることで、バッテリーを保護します。
■ 8つの動作モード
■ コンパクト一体型 CC（定電流）、CR（定抵抗）、CV（定電圧）、
コンパクトボディで充実の大容量。 最小4kWか CP（定電力）、 CC+CV（定電流 + 定電圧）、 ■CP+UVPモード
ら最大24kWまでご用意。 CP+CV（ 定電力 + 定電圧 ） ダ イ ナ ミ ッ ク、
ローコストで大容量が欲しい方にお勧めです。 ショート各動作モードに対応しています。 UVPで設定した電圧までCPモードで放電するモードです。 CPモード
放電にてバッテリー電圧が下がり、電流が上がり続ける為、あらかじ
■ 省スペース ■ 150メモリを装備 めUVPで電圧指定し、 電子負荷をLOAD OFFさせることで、 バッテ
一体型筐体のため従来のモデルに比べて体積が約 試験パラメータをメモリに保存することにより、 リーを保護します。
30% ダウン *（10W モデルで比較）。 設置ス PCレスで試験の自動化が可能です。
ペースのコンパクト化が実現できます。
*当社比 ■ 専用ファンクションモード
■放電時間設定モード
■ マスタースレーブモード対応 SHORT/OCP/OPP試験,MPPTモード,バッテリー
放電試験、 パルス放電モード、 ランプ放電モー 設定した時間まで CC モードまたは CP モードで放電するモードです。
最大8台まで接続ができます。MAX192kWまでの ドなど、 専用のファンクション機能を搭載して あらかじめ放電OFFまでの時間を指定し、電子負荷をLOAD OFFさせ
大容量負荷として使用が可能です。また同電圧モ おります。 ることで、バッテリーを保護します。
デルであれば異なる容量モデルもマスタースレー
ブ接続が可能です。
24 ｜ 電子負荷カタログ コンパクト大容量直流電子負荷 ｜ 25
Page14
コンパクト大容量直流電子負荷
34000C シリーズ
ダイナミックモードを利用したパルス放電モードやシーケンスモードを利用したランプ放電モードなど、バッテリーのライフサ 最大入力定格電圧 1200V に対応 MPPT モード（山登り法）を実現
イクル試験に対応した放電モードも搭載しております。 直
一般的な1200Vタイプの汎用電子負荷に比べ1000V以上 流
PV パネル（DC）を直
で使用する場合、定格容量の60%まで使用可能（汎用タイ 接接続して I/V 特性な
プは50%） ど の 試 験 が 可 能 な
MPPT モード（山登り 交
法*）を搭載。 流
* 最大電力が得られる
まで動作電圧と電流を
オ
調整し続ける制御方法 プ
シ
パルス放電試験動作イメージ ランプ放電試験動作イメージ です。 ョ
ン
ＳＨＯＲＴモードを搭載 サージ電流モードを搭載
L
試験用SW電源などの保護回路の動作確認する為のにShort Short/OPP/OCPの従来搭載されていたファンクション機能 E
試験が実装されております。 試験時間を設定し、 あらかじ D
に加え、新たにサージ電流モードを搭載。 各負荷制御モードの確度保証 最大スルーレート 36A/ μ s
め設定した電圧範囲（V-Hi,V-Lo）になった場合、保護回路 起動電流や突入電流の再現を簡単に設定および試験を実施す 大容量にも関わらす、電流測定確度0.2%を実現。 マスター
が動作したと判定し PASS 表示します。 SHORT 時の負荷電 モデルにより異なりますが、最大スルーレートにて36A/μs
ることができます。 スレーブ方式と比較し各種負荷モードの設定誤差、測定誤差
流は定格電流が設定されます。 の応答速度を実現。 最小立ち上がり時間は20μ s ～66.7μ s
I をともに小さく、設定精度および測定精度に関しても精度保 と、 大容量ゆえのDUTへのダメージを考慮し、 他の電子負
サージ電流
サージ電流試験 証しております。 荷のモデルよりも応答速度は抑え目にしております。
電流 ステップ
通常電流
一体型 マスタースレーブ方式
テスト時間
SHORT(短絡 )電流 マスター器
Pass TIME
Fail Fail ＞ スレーブ器
電圧
Low High
スレーブ器
設定項目 内容
5 種類の試験をビルトイン
SHORT TIME 連続または 100ms ～ 10000ms シーケンス機能を搭載
分解能 100msec DC/DC コンバータなどのスイッチング 9グループのテストシーケンス
SHORT V Hi High 側の電圧しきい値 起動時のサージ電流動作波形 電源試験用 に Short/OCP/OPP/ サ ー 機能が搭載されており、 それ
SHORT V Lo Low 側の電圧しきい値
設定項目 内容 ジ電流の4種類の試験と蓄電池用の ぞれ16ステップの設定が可能
サージと通常電流 ０～定格電流 バッテリー放電試験の合計5種類をビ です。 あらかじめ設定した
サージ時間 10 ～ 1000ms ルトイン。 簡単に保護動作試験や放電 150個のメモリから選択し、
サージステップ 1 ～ 5 試験を実施することができます。 各 ス テ ッ プ で TEST TIME を
100msec 単位で最大9.9秒ま
マスタースレーブ接続で最大 8 台まで接続可能 で設定することができます。
マスタースレーブ接続時は以下の負荷モードに対応。
負荷モード CC CR CV CP DYN アイボルトを装備 安全カバーを装備（全モデル標準）
34000Cシリーズ 〇 〇 × × × 納入時にアイボルトを標準装備しており、ユニックなどで釣 高電圧ならびに大電流を流す負荷入力部には、安全カバーを
※ただしMPPTモード、BATTモード、CC+CV、CP+CV、リコール/ストア機能、Autoシーケンスモード、ショートモード、OCP/OPP機能に関しては非対応 り上げての設置が可能です。 全モデル標準装備。 安全・安心の負荷入力端子部となって
組み合わせから、最大電流：1600A、最大容量192kWまで負荷構成が可能となります。 また、同一電圧の定格モデルであれば、 おります。
異なる定格容量モデルでもマスタースレーブ接続可能です。 （34124Cは除く）開発時における投資において、導入した設備を
生かし容量アップすることが可能です。
MAX 192kW 18kW+12kW=30kW 24kW+6kW=30kW
MASTER SLAVE MASTER
MASTER
…×7台 SLAVE SLAVE
24kW 24kW 18kW 12kW 24kW 6kW
26 ｜ 電子負荷カタログ コンパクト大容量直流電子負荷 ｜ 27
Page15
コンパクト大容量直流電子負荷
34000C シリーズ
コンパクト 最大拡張容量 最大並列 外観図（34000C シリーズ共通）
192kW 8台
直
大容量直流電子負荷 流
LAN (481)
RS-232C GP-IB
34100 シリーズ USB
(150V モデル ) (481) 446
オプション オプション オプション オプション
446
MPPT CC+CVCP+CV 交
流
コンパクト一体型で最小4kWから最大24kWまでの8機種ラインナップして
おります。 20kWモデル以上では最大定格電流が2000A、大電流が必要と
される大容量蓄電池の放電試験やDC/DCコンバータなどの低電圧大電流の オ
プ
出力試験に最適です。 シ
ョ
ン
負荷動作特性 正面 正面
L
34108C E
34106C 動作範囲グラフ 動作範囲グラフ
160 D
160 150V 150V
140 140
120 120
100 100
80 80
60 60
6kW
40 40 8kW
20 20
10V 10V 800A
0 0.7V 600A
0 0.7V
0 40A 100 200 300 400 500 600 700 0 53A100 200 300 400 500 600 700 800 900
負荷電流【A】 負荷電流【A】
34110C 動作範囲グラフ 背面 背面
34112C 動作範囲グラフ
160 160
150V 150V
140 140 34108C/34208C/34308C 外観図
120 120 34106C/34206C/34306C 外観図 34110C/34210C/34310C 外観図
100 100 34112C/34212C/34312C 外観図
80 80
60 60
10kW
40 40
12kW ■ オーダー情報
20 20
10V 1000A 10V 1200A 型名 電圧 電流 電力 スルーレート 標準価格（税抜）
0 0.7V 0 0.7V
67A 34106C 600A 6kW 9A/μｓ
0 200 400 600 800 1000 0 80A 200 400 600 800 1000 1200 1400 34108C 800A 8kW 12A/μｓ
負荷電流【A】 負荷電流【A】
34110C 1000A 10kW 15A/μｓ オープンプライス
34112C 150V 1200A 12kW 18A/μｓ
34115C 動作範囲グラフ 34118C 動作範囲グラフ 34115C 1500A 15kW 22.5A/μｓ お問い合わせ
160 160 34118C 1800A 18kW 27A/μｓ ください
150V 150V
140 140 34120C 2000A 20kW
120 120 34124C 2000A 24kW 30A/μｓ
34106C/REC 34106C の検査成績書 ¥15,000
100 100
34108C/REC 34108C の検査成績書 ¥15,000
80 80 34110C/REC 34110C の検査成績書 ¥20,000
60 60 34112C/REC 34112C の検査成績書 ¥25,000
40 40 34115C/REC 34115C の検査成績書 ¥25,000
15kW 18kW
20 20 34118C/REC 34118C の検査成績書 ¥25,000
1800A
10V 1500A 10V
0 0.7V 0 0.7V 34120C/REC 34120C の検査成績書 ¥30,000
0 100A 500 1000 1500 0 120A 500 1000 1500 2000 34124C/REC 34124C の検査成績書 ¥30,000
負荷電流【A】 負荷電流【A】 TCP 製品別トレーサビリティ（検査成績書のご注文が必要となります） ¥5,000
SCI 標準器試験成績書（検査成績書のご注文が必要となります） ¥20,000
34120C 動作範囲グラフ 34124C 動作範囲グラフ 34000C シリーズオプション
160 160 13300F810*1 RS232 Card ¥28,000
150V 150V
140 140 13300F811 *1 GPIB Card ¥45,000
120 120 13300F812*1 USB Card ¥43,000
13300F813*1 LAN Card ¥86,000
100 100
LC-1000-01 1000A 負荷ケーブル 2 本（1m） ¥400,000
80 80 LC-1000-02 1000A 負荷ケーブル 2 本（2m） ¥495,000
60 60 LC-1000-04 1000A 負荷ケーブル 2 本（4m） ¥683,000
20kW
40 40 24kW LC-0250-01 250A 負荷ケーブル 2 本（1m） ¥99,000
20 LC-0250-02 250A 負荷ケーブル 2 本（2m） ¥135,000
2000A 20
10V 10V 2000A
0 0.7V 0 0.7V LC-0250-04 250A 負荷ケーブル 2 本（4m） ¥206,000
133A 160A
0 500 1000 1500 2000 0 500 1000 1500 2000 *1：インターフェースはどれか一つのみ実装が可能です。
負荷電流【A】 負荷電流【A】
28 ｜ 電子負荷カタログ コンパクト大容量直流電子負荷 ｜ 29
負荷電圧【V】 負荷電圧【V】 負荷電圧【V】負荷電圧【V】
負荷電圧【V】
負荷電圧【V】 負荷電圧【V】 負荷電圧【V】
446
342
572
468
Page16
コンパクト大容量直流電子負荷
34000C シリーズ
■ 34106C・34108C 仕様 型名 34106C 34108C
設置場所 屋内、水平設置
使用環境条件 凍結 ､ 結露 ､ 腐食性ガスのないこと 直
型名 34106C 34108C 流
定格電力 *1 6 kW 8 kW 耐電圧 入力 -FG 間 / 入力 - 負荷端子間 DC 2.1 kV 1 分間
定格電流 0 ~ 60 A 0 ~ 600 A 0 ~ 80 A 0 ~ 800 A 絶縁抵抗 入力 -FG 間 / 入力 - 負荷端子間 DC 500 V 30 M Ω以上
定格電圧 150 V 0 ~ 150 V 動作温度 / 湿度範囲 *5 0 ～ 40 ℃ / 20 ～ 85 % RH ( 結露しないこと )
最小動作電圧 0.7 V@600 A 0.7 V@800 A 保存温度 / 湿度範囲 -20 ～ 60 ℃ / 20 ～ 85 % RH 以下（結露しないこと）
保護機能 使用高度 2000 m 以下 交
流
過電力保護 (OPP) 105 % 105% 外形寸法（H × W × D） 446 × 444 × 763 (mm) 572 × 444 × 763 (mm)
過電流保護 (OCP) 104 % 104 % H × W × D（ホイール含まず） 342 × 444 × 763 (mm) 468 × 444 × 763 (mm)
過電圧保護 (OVP) 105 % 105 % 質量 62 kg 78 kg
過熱保護 (OTP) 90 ℃ ± 5 ℃ 90 ℃ ± 5 ℃ *1 : 周囲温度 = 25 ℃での定格電力仕様 *2 : Range Ⅱ固定（Hi Range) を選択することができます。 オ
*3 : 動作電流が 0.1 % のレンジを下回る場合、確度仕様は 0.2 % F.S. です。 *4 : 電力 F.S. = V range F.S. × I range F.S. プ
負荷モード シ
レンジ *2 60 A 600 A 80 A 800 A *5 : 使用温度レンジは 0 ~ 40 ℃です。特に記載のない限り、すべての仕様は 25 ℃ ± 5 ℃に適用されます。 ョ
定電流 (CC) ン
分解能 0.96 mA 9.6 mA 1.28 mA 12.8 mA
モード
確度 *3 ± 0.1 % of (Setting + Range) ■ 34110C・34112C・34115C 仕様
レンジ 15000 Ω ~ 0.25 Ω 0.25 Ω ~ 0.0012 Ω 11250 Ω ~ 0.1875 Ω 0.1875 Ω ~ 0.0009 Ω 型名 34110C 34112C 34115C
定抵抗 (CR)
分解能 66.666 uS 4.167 u Ω 88.888 uS 3.125 u Ω L
モード 定格電力 *1 10 kW 12 kW 15 kW E
確度 ± 0.2 % of (Setting + Range) 定格電流 0 ~ 100 A 0 ~ 1000 A 0 ~ 120 A 0 ~ 1200 A 0 ~ 150 A 0 ~ 1500 A D
レンジ 150 V 150 V 定格電圧 0 ~ 150 V 0 ~ 150 V 0 ~ 150 V
定電圧 (CV)
分解能 2.5 mV 2.5 mV
モード 最小動作電圧 0.7 V@1000 A 0.7 V@1200 A 0.7 V@1500 A
確度 ± 0.05 % of (Setting + Range) 保護機能
レンジ 600 W 6000 W 800 W 8000 W 過電力保護 (OPP) 105 %
定電力 (CP) 分解能 9.6m W 96m W 12.8 mW 128m W 過電流保護 (OCP) 104 %
モード ± 0.4 % of ± 0.2 % of ± 0.4 % of ± 0.2 % of
確度 過電圧保護 (OVP) 105 %
(Setting + Range) (Setting + Range) (Setting + Range) (Setting + Range) 過熱保護 (OTP) 90 ℃ ± 5 ℃
定電圧 (CV) レンジ 150 V 600 A 150 V 800 A 負荷モード
+ 定電流 (CC) 分解能 2.5 mV 9.6 mA 2.5 mV 12.8 mA レンジ *2 100 A 1000 A 120 A 1200 A 150 A 1500 A
モード 確度 ± 2.0 % of (Setting + Range) 定電流 (CC)
分解能 1.6 mA 16 mA 1.92 mA 19.2 mA 2.4 mA 24 mA
モード
定電圧 (CV) レンジ 150 V 6000 W 150 V 8000 W 確度 *3 ± 0.1 % of (Setting + Range)
+ 定電力 (CP) 分解能 2.5 mV 96 mW 2.5 mV 128 mW レンジ 9000 Ω ~ 0.15 Ω 0.15 Ω ~ 0.0007 Ω 7500 Ω ~ 0.125 Ω 0.125 Ω ~ 0.0006 Ω 6000 Ω ~ 0.1 Ω 0.1 Ω ~ 0.0005 Ω
モード 確度 ± 2.0 % of (Setting + Range) 定抵抗 (CR)
分解能 111.111 uS 2.5 u Ω 133.333 uS 2.084 u Ω 166.666 uS 1.667 u Ω
機能 モード
確度 ± 0.4 % of (Setting + Range)
サージと
0 ~ 600 A 0 ~ 800 A レンジ 150 V 150 V 150 V
通常の電流 定電圧 (CV)
サージテスト 分解能 2.5 mV 2.5 mV 2.5 mV
サージ時間 10 ~ 1000 ms 10 ~ 1000 ms モード
確度 ± 0.1 % of (Setting + Range)
サージステップ 1 ~ 5 レンジ 1000 W 10000 W 1200 W 12000 W 1500 W 15000 W
アルゴリズム P&O 定電力 (CP) 分解能 16 mW 160 mW 19.2 mW 192 mW 24 mW 240 mW
MPPT モード 負荷モード CV モード ± 0.2 % of ± 0.2 % of ± 0.2 % of ± 0.2 % of ± 0.2 % of ± 0.2 % of
P&O 間隔 1000 ms ~ 60000 ms ; 分解能 1000 ms 確度
(Setting + Range) (Setting + Range) (Setting + Range) (Setting + Range) (Setting + Range) (Setting + Range)
タイミング 定電圧 (CV) レンジ 150 V 1000 A 150 V 1200 A 150 V 1500 A
Thigh &Tlow 0.010 ~ 9.999 / 99.99 / 999.9 / 9999 ms + 定電流 (CC) 分解能 2.5 mV 3.2 mA 2.5 mV 19.2 mA 2.5 mV 24 mA
分解能 0.001 / 0.01 / 0.1 / 1 ms モード 確度 ± 2.0% of (Setting + Range)
確度 1 us / 10 us / 100 us / 1 ms + 50 ppm 定電圧 (CV) レンジ 150 V 10000 W 150 V 12000 W 150 V 15000 W
ダイナミック スルーレート 0.0144 ~ 0.9 A/us 0.144 ~ 9 A/us 0.0192 ~ 1.2 A/us 0.192 ~ 12 A/us + 定電力 (CP) 分解能 2.5 mV 160 mW 2.5 mV 192 mW 2.5 mV 240 mW
モード 分解能 0.0036 A/us 0.036 A/us 0.0048 A/us 0.048 A/us モード 確度 ± 2.0% of (Setting + Range)
最小立ち上り時間 66.7 us ( 標準 ) 機能
電流 サージと通常の電流 0 ~ 1000 A 0 ~ 1200 A 0 ~ 1500 A
レンジ 0 ~ 60 A 60 ~ 600 A 0 ~ 80 A 80 ~ 800 A サージテスト サージ時間 10 ~ 1000 ms 10 ~ 1000 ms 10 ~ 1000 ms
分解能 0.96 mA 9.6 mA 1.28 mA 12.8 mA サージステップ 1 ~ 5
測定 アルゴリズム P&O
レンジ (5 桁 ) 0 ~ 15 V 15 ~ 150 V 0 ~ 15 V 15 ~ 150 V MPPT モード 負荷モード CV
電圧
分解能 0.25 mV 2.5 mV 0.25 mV 2.5 mV P&O 間隔 1000 ms ~ 60000 ms ; 分解能 1000 ms
リードバック
確度 ± 0.05 % of (Reading + Range) タイミング
レンジ (5 桁 ) 0 ~ 60 A 60 ~ 600 A 0 ~ 80 A 80 ~ 800 A Thigh & Tlow 0.010 ~ 9.999 / 99.99 / 999.9 / 9999 ms
電流
分解能 0.96 mA 9.6 mA 1.28 mA 12.8 mA 分解能 0.001 / 0.01 / 0.1 / 1 ms
リードバック
確度 ± 0.1 % of (Reading + Range) 確度 1 us / 10 us / 100 us / 1 ms + 50 ppm
レンジ (5 桁 ) 600 W 6000 W 800 W 8000 W ダイナミック スルーレート 0.024 ~ 1.5 A/us 0.24 ~ 15 A/us 0.0288 ~ 1.8 A/us 0.288 ~ 18 A/us 0.036 ~ 2.25 A/us 0.360 ~ 22.5 A/us
電力
分解能 0.1 W 1 W 0.1 W 1 W モード 分解能 0.006 A/us 0.06 A/us 0.0072 A/us 0.072 A/us 0.009 A/us 0.009 A/us
リードバック
確度 *4 ± 0.12 % of (Reading + Range) 最小立ち上がり時間 66.7 us ( 標準 )
一般仕様 電流
入力電圧範囲 100 ~ 230 Vac ± 10 % レンジ 0 ~ 100 A 100 ~ 1000 A 0 ~ 120 A 120 ~ 1200 A 0 ~ 150 A 150 ~ 1500 A
AC 入力 周波数範囲 50 / 60 Hz ± 3 Hz 分解能 1.6 mA 16 mA 1.92 mA 19.2 mA 2.4 mA 24 mA
保護 ブレーカ 測定
短絡抵抗値 ( 代表値 ) 0.0012 Ω 0.0009 Ω レンジ (5 桁 ) 0 ~ 15 V 15 ~ 150 V 0 ~ 15 V 15 ~ 150 V 0 ~ 15 V 15 ~ 150 V
電圧
最大短絡電流 600 A 800 A 分解能 0.25 mV 2.5 mV 0.25 mV 2.5 mV 0.25 mV 2.5 mV
リードバック
負荷オン電圧 0.25 ~ 62.5 V 0.25 ~ 62.5 V 確度 ± 0.05 % of (Reading + Range)
負荷オフ電圧 0 ~ 62.5 V 0 ~ 62.5 V レンジ (5 桁 ) 0 ~ 100 A 100 ~ 1000 A 0 ~ 120 A 120 ~ 1200 A 0 ~ 150 A 150 ~ 1500 A
電流
消費電力 510 VA 920 VA 分解能 1.6 mA 16 mA 1.92 mA 19.2 mA 2.4 mA 24 mA
リードバック
確度 ± 0.1 % of (Reading + Range)
30 ｜ 電子負荷カタログ コンパクト大容量直流電子負荷 ｜ 31
Page17
コンパクト大容量直流電子負荷
34000C シリーズ
型名 34110C 34112C 34115C 型名 34118C 34120C 34124C
レンジ (5 桁 ) 1000 W 10000 W 1200 W 12000 W 1500 W 15000 W スルーレート 0.0432 ~ 2.7 A/us 0.432 ~ 27 A/us 0.048 ~ 3 A/us 0.48 ~ 30 A/us 0.048 ~ 3 A/us 0.48 ~ 30 A/us
電力
分解能 0.1 W 1 W 0.1 W 1 W 0.1 W 1 W 分解能 0.0108 A/us 0.108 A/us 0.012 A/us 0.12 A/us 0.012 A/us 0.12 A/us 直
リードバック 流
確度 *4 ± 0.12 % of (Reading + Range) ダイナミック 最小立ち上がり時間 66.7 us ( 標準 )
一般仕様 モード 電流
入力電圧範囲 100 ~ 230 Vac ± 10 % レンジ 0 ~ 180 A 180 ~ 1800 A 0 ~ 200 A 200 ~ 2000 A 0 ~ 200 A 200 ~ 2000 A
AC 入力 周波数範囲 50 / 60 Hz ± 3 Hz 分解能 2.88 mA 28.8 mA 3.2 mA 32 mA 3.2 mA 32 mA
保護 ブレーカ 測定 交
流
短絡抵抗値 ( 代表値 ) 0.0007 Ω 0.0006 Ω 0.0005 Ω レンジ (5 桁 ) 0 ~ 15 V 15 ~ 150 V 0 ~ 15 V 15 ~ 150 V 0 ~ 15 V 15 ~ 150 V
電圧
最大短絡電流 1000 A 1200 A 1500 A 分解能 0.25 mV 2.5 mV 0.25 mV 2.5 mV 0.25 mV 2.5 mV
リードバック
負荷オン電圧 0.25 ~ 62.5 V 0.25 ~ 62.5 V 0.25 ~ 62.5 V 確度 ± 0.05 % of (Reading + Range)
負荷オフ電圧 0 ~ 62.5 V 0 ~ 62.5 V 0 ~ 62.5 V レンジ (5 桁 ) 0 ~ 180 A 180 ~ 1800 A 0 ~ 200 A 200 ~ 2000 A 0 ~ 200 A 200 ~ 2000 A オ
電流
消費電力 920 VA 920 VA 1320 VA 分解能 2.88 mA 28.8 mA 3.2 mA 32 mA 3.2 mA 32 mA プ
リードバック シ
設置場所 屋内、水平設置 確度 ± 0.1 % of (Reading + Range) ョ
使用環境条件 凍結 ､ 結露 ､ 腐食性ガスのないこと レンジ (5 桁 ) 1800 W 18000 W 2000 W 20000 W 2400 W 24000 W ン
電力
耐電圧 入力 -FG 間 / 入力 - 負荷端子間 DC 2.1 kV 1 分間 分解能 0.1 W 1 W 0.1 W 1 W 0.1 W 1 W
リードバック
絶縁抵抗 入力 -FG 間 / 入力 - 負荷端子間 DC 500 V 30 M Ω以上 確度 *4 ± 0.12 % of (Reading + Range)
動作温度 / 湿度範囲 *5 0 ~ 40 ℃ / 20 ~ 85 % RH ( 結露しないこと ) 一般 L
E
保存温度 / 湿度範囲 -20 ~ 60℃ / 20 ~ 85%RH 以下（結露しないこと） 入力電圧範囲 100 ~ 230 Vac ± 10 % D
使用高度 2000 m 以下 AC 入力 周波数範囲 50 / 60 Hz ± 3 Hz
外形寸法（H × W × D） 572 × 444 × 763 (mm) 572 × 444 × 763 (mm) 761 × 444 × 763 (mm) 保護 ブレーカ
H × W × D（ホイール含まず） 468 × 444 × 763 (mm) 468 × 444 × 763 (mm) 657 × 444 × 763 (mm) 短絡抵抗値 ( 代表値 ) 0.0004 Ω 0.0004 Ω 0.0004 Ω
質量 85 kg 92 kg 117 kg 最大短絡電流 1800 A 2000 A 2000 A
*1 : 周囲温度 = 25 ℃での定格電力仕様 *2 : Range Ⅱ固定（Hi Range) を選択することができます。 負荷オン電圧 0.25 ~ 62.5 V 0.25 ~ 62.5 V 0.25 ~ 62.5 V
*3 : 動作電流が 0.1 % のレンジを下回る場合、確度仕様は 0.2 % F.S. です。 *4 : 電力 F.S. = V range F.S. × I range F.S. 負荷オフ電圧 0 ~ 62.5 V 0 ~ 62.5 V 0 ~ 62.5 V
*5 : 使用温度レンジは 0 ~ 40 ℃です。特に記載のない限り、すべての仕様は 25 ℃ ± 5 ℃に適用されます。 消費電力 1320 VA 1700 VA 1700 VA
設置場所 屋内、水平設置
■ 34118C・34120C・34124C 仕様 使用環境条件 凍結 ､ 結露 ､ 腐食性ガスのないこと
耐電圧 入力 -FG 間 / 入力 - 負荷端子間 DC 2.1 kV 1 分間
絶縁抵抗 入力 -FG 間 / 入力 - 負荷端子間 DC 500 V 30 M Ω以上
型名 34118C 34120C 34124C
定格電力 *1 動作温度 / 湿度範囲 *5 0 ～ 40 ℃ / 20 ～ 85 % RH ( 結露しないこと )
18 kW 20 kW 24 kW
保存温度 / 湿度範囲 -20 ～ 60 ℃ / 20 ～ 85 % RH 以下（結露しないこと）
定格電流 0 ~ 180 A 0 ~ 1800 A 0 ~ 200 A 0 ~ 2000 A 0 ~ 200 A 0 ~ 2000 A
使用高度 2000 m 以下
定格電圧 0 ~ 150 V 0 ~ 150 V 0 ~ 150 V
外形寸法（H × W × D） 761 × 444 × 763 (mm) 884 × 444 × 763 (mm) 884 × 444 × 763 (mm)
最小動作電圧 0.7 V@1800 A 0.7 V@2000 A
H × W × D（ホイール含まず） 657 × 444 × 763 (mm) 780 × 444 × 763 (mm) 780 × 444 × 763 (mm)
保護機能
質量 124 kg 141 kg 155 kg
過電力保護 (OPP) 105 %
過電流保護 (OCP) 104 % *1 : 周囲温度 = 25 ℃での定格電力仕様 *2 : Range Ⅱ固定（Hi Range) を選択することができます。
*3 : 動作電流が 0.1 % のレンジを下回る場合、確度仕様は 0.2 % F.S. です。 *4 : 電力 F.S. = V range F.S. × I range F.S.
過電圧保護 (OVP) 105 %
*5 : 使用温度レンジは 0 ~ 40 ℃です。特に記載のない限り、すべての仕様は 25 ℃ ± 5 ℃に適用されます。
過熱保護 (OTP) 90 ℃ ± 5 ℃
負荷モード
レンジ *2 180 A 1800 A 200 A 2000 A 200 A 2000 A
定電流 (CC)
分解能 2.88 mA 28.8 mA 3.2 mA 32 mA 3.2 mA 32 mA
モード
確度 *3 ± 0.1 % of (Setting + Range)
レンジ 5000 Ω ~ 0.0833 Ω 0.0833 Ω ~ 0.0004 Ω 4500 Ω ~ 0.075 Ω 0.075 Ω ~ 0.0004 Ω 4500 Ω ~ 0.075 Ω 0.075 Ω ~ 0.0004 Ω
定抵抗 (CR)
分解能 200 uS 1.389 u Ω 222.22 uS 1.25 u Ω 222.22 uS 1.25 u Ω
モード
確度 ± 0.4% of (Setting + Range)
レンジ 150 V 150 V 150 V
定電圧 (CV)
分解能 2.5 mV 2.5 mV 2.5 mV
モード
確度 ± 0.1% of (Setting + Range)
レンジ 1800 W 18000 W 2000 W 20000 W 2400 W 24000 W
定電力 (CP) 分解能 28.8 mW 288m W 32m W 320 mW 38.4 mW 384 mW
モード ± 0.2 % of ± 0.2 % of ± 0.2 % of ± 0.2 % of ± 0.2 % of ± 0.2 % of
確度
(Setting + Range) (Setting + Range) (Setting + Range) (Setting + Range) (Setting + Range) (Setting + Range)
定電圧 (CV) レンジ 150 V 1800 A 150 V 2000 A 150 V 2000 A
+ 定電流 (CC) 分解能 2.5 mV 28.8 mA 2.5 mV 32 mA 2.5 mV 32 mA
モード 確度 ± 2.0 % of (Setting + Range)
定電圧 (CV) レンジ 150 V 18000 W 150 V 20000 W 150 V 24000 W
+ 定電力 (CP) 分解能 2.5 mV 288 mW 2.5 mV 320 mW 2.5 mV 384 mW
モード 確度 ± 2.0 % of (Setting + Range)
機能
サージと通常の電流 0 ~ 1800 A 0 ~ 2000 A
サージテスト サージ時間 10 ~ 1000 ms
サージステップ 1 ~ 5
アルゴリズム P&O
MPPT モード 負荷モード CV
P&O 間隔 1000 ms ~ 60000 ms ; 分解能 1000 ms
タイミング
ダイナミック Thigh & Tlow 0.010 ~ 9.999 / 99.99 / 999.9 / 9999 ms
モード 分解能 0.001 / 0.01 / 0.1 / 1 ms
確度 1 us / 10 us / 100 us / 1 ms + 50 ppm
32 ｜ 電子負荷カタログ コンパクト大容量直流電子負荷 ｜ 33
Page18
コンパクト大容量直流電子負荷
34000C シリーズ
コンパクト 最大拡張容量 最大並列 外観図（34000C シリーズ共通）
192kW 8台
直
大容量直流電子負荷 流
LAN
34200 シリーズ USB RS-232C GP-IB
(600V モデル ) オプション オプション オプション オプション (481)
MPPT CC+CVCP+CV 446 交
流
コンパクト一体型で最小4kWから最大24kWまでの8機種ラインナップして
おります。 定格電圧600Vかつ24kWモデルでは1680Aの大電流まで対応
し、高電圧が必要とされるスマートグリッド環境の各種試験やカーエレク オ
プ
トロニクス及びSW電源のPFC回路の試験に最適です。 シ
ョ
ン
負荷動作特性
L
E
34206C 動作範囲グラフ 34208C 動作範囲グラフ
D
700 700
600 600V 600 600V
500 500
400 400
300 300
200 200
6kW 8kW
100 100
14V 420A 14V 560A
0 10A 0 13A
0 100 200 300 400 0 100 200 300 400 500 600
最小動作電圧：10V 負荷電流【A】 最小動作電圧：10V 負荷電流【A】 正面 背面
34210C 動作範囲グラフ 34115C/34215C/34315C 外観図
34212C 動作範囲グラフ
700 34118C/34218C/34318C 外観図
700
600 600V 600V
600
500 500
400 400
300 300
200 200
10kW 12kW ■ オーダー情報
100 100
14V 14V 840A 型名 電圧 電流 電力 スルーレート 標準価格（税抜）
700A
0 0
17A 20A
0 200 400 600 800 1000 34206C 420A 6kW
0 100 200 300 400 500 600 700 800 18A/μｓ
最小動作電圧：10V 負荷電流【A 最小動作電圧：10V 負荷電流【A】 34208C 560A 8kW
】 34210C 700A 10kW 21A/μｓ オープンプライス
34212C 600V 840A 12kW 24A/μｓ
34215C 動作範囲グラフ 34218C 動作範囲グラフ 34215C 1050A 15kW 27A/μｓ お問い合わせ
700 700 34218C 1260A 18kW 30A/μｓ ください
600 600V 600V
600 34220C 1400A 20kW 33A/μｓ
34224C 1680A 24kW 36A/μｓ
500 500 34206C/REC 34206C の検査成績書 ¥15,000
400 400 34206C/REC 34206C の検査成績書 ¥15,000
300 300 34206C/REC 34206C の検査成績書 ¥20,000
34206C/REC 34206C の検査成績書 ¥25,000
200 200 34206C/REC 34206C の検査成績書 ¥25,000
15kW 18kW
100 100 34206C/REC 34206C の検査成績書 ¥25,000
14V 1050A 14V 1260A
0 25A 0 34206C/REC 34206C の検査成績書 ¥30,000
30A
0 200 400 600 800 1000 1200 0 200 400 600 800 1000 1200 1400 34206C/REC 34206C の検査成績書 ¥30,000
最小動作電圧：10V 負荷電流【A】 最小動作電圧：10V 負荷電流【A】 TCP 製品別トレーサビリティ（検査成績書のご注文が必要となります） ¥5,000
SCI 標準器試験成績書（検査成績書のご注文が必要となります） ¥20,000
34220C 動作範囲グラフ 34224C 動作範囲グラフ 34000C シリーズオプション
700 700 13300F810*1 RS232 Card ¥28,000
600 600V 13300F811 *1
600V GPIB Card ¥45,000
600
13300F812*1 USB Card ¥43,000
500 500 13300F813*1 LAN Card ¥86,000
400 400 LC-1000-01 1000A 負荷ケーブル 2 本（1m） ¥400,000
300 300 LC-1000-02 1000A 負荷ケーブル 2 本（2m） ¥495,000
LC-1000-04 1000A 負荷ケーブル 2 本（4m） ¥683,000
200 200
20kW 24kW LC-0250-01 250A 負荷ケーブル 2 本（1m） ¥99,000
100 100 LC-0250-02 250A 負荷ケーブル 2 本（2m） ¥135,000
14V 1400A 14V 1680A
0 LC-0250-04 250A 負荷ケーブル 2 本（4m） ¥206,000
33A 0 40A
0 200 400 600 800 1000 1200 1400 1600 0 500 1000 1500 2000 *1：インターフェースはどれか一つのみ実装が可能です。
最小動作電圧：10V
最小動作電圧：10V 負荷電流【A】 負荷電流【A】
34 ｜ 電子負荷カタログ コンパクト大容量直流電子負荷 ｜ 35
負荷電圧【V】 負荷電圧【V】 負荷電圧【V】 負荷電圧【V】
負荷電圧【V】 負荷電圧【V】
負荷電圧【V】 負荷電圧【V】
761
656
Page19
コンパクト大容量直流電子負荷
34000C シリーズ
■ 34206C・34208C 仕様 型名 34206C 34208C
動作温度 / 湿度範囲 *5 0 ~ 40 ℃ / 20 ~ 85 % RH ( 結露しないこと )
保存温度 / 湿度範囲 -20 ~ 60 ℃ / 20 ~ 85 % RH 以下（結露しないこと） 直
型名 34206C 34208C 流
定格電力 *1 6 kW 8 kW 使用高度 2000 m 以下
定格電流 0 ~ 42 A 0 ~ 420 A 0 ~ 56 A 0 ~ 560 A 外形寸法（H × W × D） 446 × 444 × 763 (mm) 572 × 444 × 763 (mm)
定格電圧 0 ~ 600 V 0 ~ 600 V H × W × D（ホイール含まず） 342 × 444 × 763 (mm) 468 × 444 × 763 (mm)
最小動作電圧 10 V@420 A 10 V@560 A 質量 62 kg 78 kg
保護機能 *1 : 周囲温度 = 25 ℃での定格電力仕様 *2 : Range Ⅱ固定（Hi Range) を選択することができます。 交
流
過電力保護 (OPP) 105 % *3 : 動作電流が 0.1 % のレンジを下回る場合、確度仕様は 0.2 % F.S. です。 *4 : 電力 F.S. = V range F.S. × I range F.S.
過電流保護 (OCP) 104 % *5 : 使用温度レンジは 0 ~ 40 ℃です。特に記載のない限り、すべての仕様は 25 ℃ ± 5 ℃に適用されます。
過電圧保護 (OVP) 105 %
過熱保護 (OTP) 90 ℃ ± 5 ℃ オ
負荷モード ■ 34210C・34212C・34215C 仕様 プ
シ
レンジ *2 42 A 420 A 56 A 560 A ョ
定電流 (CC) 型名 34210C 34212C 34215C ン
分解能 0.672 mA 6.72 mA 0.896 mA 8.96 mA
モード 定格電力 *1 10 kW 12 kW 15 kW
確度 *3 ± 0.1 % of (Setting + Range) 定格電流 0 ~ 70 A 0 ~ 700 A 0 ~ 84 A 0 ~ 840 A 0 ~ 105 A 0 ~ 1050 A
レンジ 85712 Ω ~ 1.42853 Ω 1.42853 Ω ~ 0.02384 Ω 64284 Ω ~ 1.0714 Ω 1.0714 Ω ~ 0.01788 Ω
定抵抗 (CR) 定格電圧 0 ~ 600 V
分解能 11.6669 uS 23.84 u Ω 15.5559 uS 17.88 u Ω L
モード 最小動作電圧 10 V@700 A 10 V@840 A 10 V@1050 A E
確度 ± 0.4 % of (Setting + Range) 保護機能 D
レンジ 600 V
定電圧 (CV) 過電力保護 (OPP) 105 %
分解能 10 mV
モード 過電流保護 (OCP) 104 %
確度 ± 0.1% of (Setting + Range) 過電圧保護 (OVP) 105 %
レンジ 600 W 6000 W 800 W 8000 W
定電力 (CP) 過熱保護 (OTP) 90 ℃ ± 5 ℃
分解能 9.6 mW 96 mW 12.8 mW 128 mW
モード 負荷モード
確度 ± 0.4 % of(Setting + Range) ± 0.2 % of(Setting + Range) ± 0.4 % of(Setting + Range) ± 0.2 % of(Setting + Range) レンジ *2 70 A 700 A 84 A 840 A 105 A 1050 A
定電圧 (CV) レンジ 600 V 420 A 600 V 560 A 定電流 (CC)
分解能 1.12 mA 11.2 mA 1.344 mA 13.44 mA 1.68 mA 16.8 mA
+ 定電流 (CC) 分解能 10 mV 6.72 mA 10 mV 8.96 mA モード
確度 *3 ± 0.1 % of (Setting + Range)
モード 確度 ± 2.0 % of (Setting + Range) 51427.2 Ω ~ 0.85712 Ω ~ 42856 Ω ~ 0.714267 Ω ~ 34284.8 Ω ~ 0.571413 Ω ~
定電圧 (CV) レンジ 600 V 6000 W 600 V 8000 W レンジ
定抵抗 (CR) 0.85712 Ω 0.014304 Ω 0.714267 Ω 0.01192 Ω 0.571413 Ω 0.009536 Ω
+ 定電力 (CP) 分解能 10 mV 96 mW 10 mV 128 mW モード 分解能 19.4449 uS 14.304 u Ω 23.3339 uS 11.92 u Ω 29.1674 uS 9.536 u Ω
モード 確度 ± 2.0 % of (Setting + Range) 確度 ± 0.4 % of (Setting + Range)
機能 レンジ 600 V 600 V 600 V
サージと通常の電流 0 ~ 420 A 0 ~ 560 A 定電圧 (CV)
分解能 10 mV 10 mV 10 mV
サージテスト サージ時間 10 ~ 1000 ms モード
確度 ± 0.1 % of (Setting + Range)
サージステップ 1 ~ 5 レンジ 1000 W 10000 W 1200 W 12000 W 1500 W 15000 W
アルゴリズム P&O 定電力 (CP) 分解能 16 mW 160 mW 19.2 mW 192 mW 24 mW 240 mW
MPPT モード 負荷モード CV モード ± 0.4 % of ± 0.2 % of ± 0.4 % of ± 0.2 % of ± 0.4 % of ± 0.2 % of
P&O 間隔 1000 ms ~ 60000 ms ; 分解能 1000 ms 確度
(Setting + Range) (Setting + Range) (Setting + Range) (Setting + Range) (Setting + Range) (Setting + Range)
タイミング 定電圧 (CV) レンジ 600 V 700 A 600 V 840 A 600 V 1050 A
Thigh & Tlow 0.010 ~ 9.999 / 99.99 / 999.9 / 9999 ms + 定電流 (CC) 分解能 10 mV 11.2 mA 10m V 13.44 mA 10 mV 16.8 mA
分解能 0.001 / 0.01 / 0.1 / 1 ms モード 確度 ± 2.0% of (Setting + Range)
確度 1 us / 10 us / 100 us / 1 ms + 50 ppm
ダイナミック 定電圧 (CV) レンジ 600 V 10000 W 600 V 12000 W 600 V 15000 W
スルーレート 0.0288 ~ 1.8 A/us 0.288 ~ 18 A/us 0.0288 ~ 1.8 A/us 0.288 ~ 18 A/us
モード + 定電力 (CP) 分解能 10 mV 160m W 10 mV 192 mW 10 mV 240 mW
分解能 0.0072 A/us 0.072 A/us 0.0072 A/us 0.072 A/us モード 確度 ± 2.0% of (Setting + Range)
電流 機能
レンジ 0 ~ 42 A 42 ~ 420 A 0 ~ 56 A 56 ~ 560 A サージと通常の電流 0 ~ 700 A 0 ~ 840 A 0 ~ 1050 A
分解能 0.672 mA 6.72 mA 0.896 mA 8.96 mA サージテスト サージ時間 10 ~ 1000 ms 10 ~ 1000 ms 10 ~ 1000 ms
測定 サージステップ 1 ~ 5
レンジ (5 桁 ) 0 ~ 60 V 60 ~ 600 V 0 ~ 60 V 60 ~ 600 V
電圧 アルゴリズム P&O
分解能 1 mV 10 mV 1 mV 10 mV
リードバック MPPT モード 負荷モード CV
確度 ± 0.05 % of (Reading + Range) P&O 間隔 1000 ms ~ 60000 ms ; 分解能 1000 ms
レンジ (5 桁 ) 0 ~ 42 A 42 ~ 420 A 0 ~ 56 A 56 ~ 560 A
電流 タイミング
分解能 0.672 mA 6.72 mA 0.896 mA 8.96 mA
リードバック Thigh & Tlow 0.010 ~ 9.999 / 99.99 / 999.9 / 9999 ms
確度 ± 0.1 % of (Reading + Range) 分解能 0.001 / 0.01 / 0.1 / 1 ms
レンジ (5 桁 ) 600 W 6000 W 800 W 8000 W
電力 確度 1 us / 10 us / 100 us / 1 ms + 50 ppm
分解能 0.1 W 1 W 0.1 W 1 W ダイナミック
リードバック スルーレート 0.0336 ~ 2.1 A/us 0.336 ~ 21 A/us 0.0384 ~ 2.4 A/us 0.384 ~ 24 A/us 0.0432 ~ 2.7 A/us 0.432 ~ 27 A/us
確度 *4 ± 0.12 % of (Reading + Range) モード
分解能 0.0084 A/us 0.084 A/us 0.0096 A/us 0.096 A/us 0.0108 A/us 0.108 A/us
一般仕様 電流
入力電圧範囲 100 ~ 230 Vac ± 10 % レンジ 0 ~ 70 A 70 ~ 700 A 0 ~ 84 A 84 ~ 840 A 0 ~ 105 A 105 ~ 1050 A
AC 入力 周波数範囲 50 / 60 Hz ± 3 Hz 分解能 1.12 mA 11.2 mA 1.334 mA 13.34 mA 1.68 mA 16.8 mA
保護 ブレーカ 測定
短絡抵抗値 ( 代表値 ) 0.0239 Ω 0.0179 Ω レンジ (5 桁 ) 0 ~ 60 V 60 ~ 600 V 0 ~ 60 V 60 ~ 600 V 0 ~ 60 V 60 ~ 600 V
最大短絡電流 420 A 560 A 電圧
分解能 1 mV 10 mV 1 mV 10 mV 1 mV 10 mV
負荷オン電圧 0.4 ~ 100 V 0.4 ~ 100 V リードバック
確度 ± 0.05 % of (Reading + Range)
負荷オフ電圧 0 ~ 100 V 0 ~ 100 V レンジ (5 桁 ) 0 ~ 70 A 70 ~ 700 A 0 ~ 84 A 84 ~ 840 A 0 ~ 105 A 105 ~ 1050 A
消費電力 510 VA 920 VA 電流
分解能 1.12 mA 11.2 mA 1.334 mA 13.34 mA 1.68 mA 16.8 mA
設置場所 屋内、水平設置 リードバック
確度 ± 0.1 % of (Reading + Range)
使用環境条件 凍結 ､ 結露 ､ 腐食性ガスのないこと レンジ (5 桁 ) 1000 W 10000 W 1200 W 12000 W 1500 W 15000 W
耐電圧 入力 -FG 間 / 入力 - 負荷端子間 DC 2.1 kV 1 分間 電力
分解能 0.1 W 1 W 0.1 W 1 W 0.1 W 1 W
絶縁抵抗 入力 -FG 間 / 入力 - 負荷端子間 DC 500 V 30 M Ω以上 リードバック
確度 *4 ± 0.12 % of (Reading + Range)
36 ｜ 電子負荷カタログ コンパクト大容量直流電子負荷 ｜ 37
Page20
コンパクト大容量直流電子負荷
34000C シリーズ
型名 34210C 34212C 34215C 型名 34218C 34220C 34224C
一般仕様 電流
ダイナミック
入力電圧範囲 100 ~ 230 Vac ± 10 % レンジ 0 ~ 126 A 126 ~ 1260 A 0 ~ 140 A 140 ~ 1400 A 0 ~ 168 A 168 ~ 1680 A 直
モード 流
AC 入力 周波数範囲 50 / 60 Hz ± 3 Hz 分解能 2.016 mA 20.16 mA 2.24 mA 22.4 mA 2.688 mA 26.88 mA
保護 ブレーカ 測定
短絡抵抗値 ( 代表値 ) 0.0143 Ω 0.00120 Ω 0.0096 Ω レンジ (5 桁 ) 0 ~ 60 V 60 ~ 600 V 0 ~ 60 V 60 ~ 600 V 0 ~ 60 V 60 ~ 600 V
電圧
最大短絡電流 700 A 840 A 1050 A 分解能 1 mV 10 mV 1 mV 10 mV 1 mV 10 mV
リードバック
負荷オン電圧 0.4 ~ 100 V 0.4 ~ 100 V 0.4 ~ 100 V 確度 ± 0.05 % of (Reading + Range) 交
流
負荷オフ電圧 0 ~ 100 V 0 ~ 100 V 0 ~ 100 V レンジ (5 桁 ) 0 ~ 126 A 126 ~ 1260 A 0 ~ 140 A 140 ~ 1400 A 0 ~ 168 A 168 ~ 1680 A
電流
消費電力 920 VA 920 VA 1320 VA 分解能 2.016 mA 20.16 mA 2.24 mA 22.4 mA 2.688 mA 26.88 mA
リードバック
設置場所 屋内、水平設置 確度 ± 0.1 % of (Reading + Range)
使用環境条件 凍結 ､ 結露 ､ 腐食性ガスのないこと レンジ (5 桁 ) 1800 W 18000 W 2000 W 20000 W 2400 W 24000 W オ
電力
耐電圧 入力 -FG 間 / 入力 - 負荷端子間 DC 2.1 kV 1 分間 分解能 0.1 W 1 W 0.1 W 1 W 0.1 W 1 W プ
リードバック シ
絶縁抵抗 入力 -FG 間 / 入力 - 負荷端子間 DC 500 V 30 M Ω以上 確度 *4 ± 0.12 % of (Reading + Range) ョ
動作温度 / 湿度範囲 *5 0 ～ 40 ℃ / 20 ～ 85 % RH ( 結露しないこと ) 一般仕様 ン
保存温度 / 湿度範囲 -20 ～ 60 ℃ / 20 ～ 85 % RH 以下（結露しないこと） 入力電圧範囲 100 ~ 230 Vac ± 10 %
使用高度 2000 m 以下 AC 入力 周波数範囲 50 / 60 Hz ± 3 Hz
外形寸法（H × W × D） 572 × 444 × 763 (mm) 572 × 444 × 763 (mm) 761 × 444 × 763 (mm) 保護 ブレーカ L
E
H × W × D（ホイール含まず） 468 × 444 × 763 (mm) 468 × 444 × 763 (mm) 657 × 444 × 763 (mm) 短絡抵抗値 ( 代表値 ) 0.0080 Ω 0.0072 Ω 0.0060 Ω D
質量 85 kg 92 kg 117 kg 最大短絡電流 1260 A 1400 A 1680 A
*1 : 周囲温度 = 25 ℃での定格電力仕様 *2 : Range Ⅱ固定（Hi Range) を選択することができます。 負荷オン電圧 0.4 ~ 100 V 0.4 ~ 100 V 0.4 ~ 100 V
*3 : 動作電流が 0.1 % のレンジを下回る場合、確度仕様は 0.2 % F.S. です。 *4 : 電力 F.S. = V range F.S. × I range F.S. 負荷オフ電圧 0 ~ 100 V 0 ~ 100 V 0 ~ 100 V
*5 : 使用温度レンジは 0 〜 40 ℃です。特に記載のない限り、すべての仕様は 25 ℃± 5 ℃に適用されます。 消費電力 1320 VA 1700 VA 1700 VA
設置場所 屋内、水平設置
使用環境条件 凍結 ､ 結露 ､ 腐食性ガスのないこと
■ 34218C・34220C・34224C 仕様 耐電圧 入力 -FG 間 / 入力 - 負荷端子間 DC 2.1 kV 1 分間
絶縁抵抗 入力 -FG 間 / 入力 - 負荷端子間 DC 500 V 30 M Ω以上
型名 34218C 34220C 34224C
定格電力 *1 動作温度 / 湿度範囲 *5 0 ～ 40 ℃ / 20 ～ 85 % RH ( 結露しないこと )
18 kW 20 kW 24 kW
保存温度 / 湿度範囲 -20 ～ 60 ℃ / 20 ～ 85 % RH 以下（結露しないこと）
定格電流 0 ~ 126 A 0 ~ 1260 A 0 ~ 140 A 0 ~ 1400 A 0 ~ 168 A 0 ~ 1680 A
使用高度 2000 m 以下
定格電圧 0 ~ 600 V
外形寸法（H × W × D） 761 × 444 × 763 (mm) 884 × 444 × 763 (mm) 884 × 444 × 763 (mm)
最小動作電圧 10 V@1260 A 10 V@1400 A 10 V@1680 A
H × W × D（ホイール含まず） 657 × 444 × 763 (mm) 780 × 444 × 763 (mm) 780 × 444 × 763 (mm)
保護機能
質量 124 kg 141 kg 160 kg
過電力保護 (OPP) 105 %
過電流保護 (OCP) 104 % *1 : 周囲温度 = 25 ℃での定格電力仕様 *2 : Range Ⅱ固定（Hi Range) を選択することができます。
*3 : 動作電流が 0.1 % のレンジを下回る場合、確度仕様は 0.2 % F.S. です。 *4 : 電力 F.S. = V range F.S. × I range F.S.
過電圧保護 (OVP) 105 % *5 : 使用温度レンジは 0 ~ 40 ℃です。特に記載のない限り、すべての仕様は 25 ℃ ± 5 ℃に適用されます。
過熱保護 (OTP) 90 ℃ ± 5 ℃
負荷モード
レンジ *2 126 A 1260 A 140 A 1400 A 168 A 1680 A
定電流 (CC)
分解能 2.016 mA 20.16 mA 2.24 mA 22.4 mA 2.688 mA 26.88 mA
モード
確度 *3 ± 0.1 % of (Setting + Range)
28570.67 Ω ~ 0.476178 Ω ~ 25713.6 Ω ~ 0.42856 Ω ~ 21428 Ω ~ 0.357133 Ω ~
レンジ
定抵抗 (CR) 0.476178 Ω 0.007947 Ω 0.42856 Ω 0.007152 Ω 0.357133 Ω 0.00596 Ω
モード 分解能 35.0009 uS 7.947 u Ω 38.8899 uS 7.152 u Ω 46.6679 uS 5.96 u Ω
確度 ± 0.4% of (Setting + Range)
レンジ 600 V
定電圧 (CV)
分解能 10 mV
モード
確度 ± 0.1% of (Setting + Range)
レンジ 1800 W 18000 W 2000 W 20000 W 2400 W 24000 W
定電力 (CP) 分解能 28.8 mW 288 mW 32 mW 320 mW 38.4 mW 384 mW
モード ± 0.4 % of ± 0.2 % of ± 0.4 % of ± 0.2 % of ± 0.4 % of ± 0.2 % of
確度
(Setting + Range) (Setting + Range) (Setting + Range) (Setting + Range) (Setting + Range) (Setting + Range)
定電圧 (CV) レンジ 600 V 1260 A 600 V 1400 A 600 V 1680 A
+ 定電流 (CC) 分解能 10 mV 20.16 mA 10 mV 22.4 mA 10 mV 26.88 mA
モード 確度 ± 2.0 % of (Setting + Range)
定電圧 (CV) レンジ 600 V 18000 W 600 V 20000 W 600 V 24000 W
+ 定電力 (CP) 分解能 10 mV 288 mW 10 mV 320 mW 10 mV 384 mW
モード 確度 ± 2.0 % of (Setting + Range)
機能
サージと通常の電流 0 ~ 1260 A 0 ~ 1400 A 0 ~ 1680 A
サージテスト サージ時間 10 ~ 1000 ms 10 ~ 1000 ms 10 ~ 1000 ms
サージステップ 1 ~ 5
アルゴリズム P&O
MPPT モード 負荷モード CV
P&O 間隔 1000 ms ~ 60000 ms ; 分解能 1000 ms
タイミング
Thigh & Tlow 0.010 ~ 9.999 / 99.99 / 999.9 / 9999 ms
ダイナミック 分解能 0.001 / 0.01 / 0.1 / 1 ms
モード 確度 1 us / 10us / 100 us / 1 ms + 50 ppm
スルーレート 0.048 ~ 3 A/us 0.48 ~ 30 A/us 0.0528 ~ 3.3 A/us 0.528 ~ 33 A/us 0.0576 ~ 3.6 A/us 0.576 ~ 36 A/us
分解能 0.012 A/us 0.12 A/us 0.0132 A/us 0.132 A/us 0.0144 A/us 0.144 A/us
38 ｜ 電子負荷カタログ コンパクト大容量直流電子負荷 ｜ 39
