大容量プログラマブル交流電源 / 周波数変換器 QA シリーズ 基本コンセプトを継承しながら 「シン化」 大容量プログラマブル 交流電源 / 周波数変換器 QAシリーズ

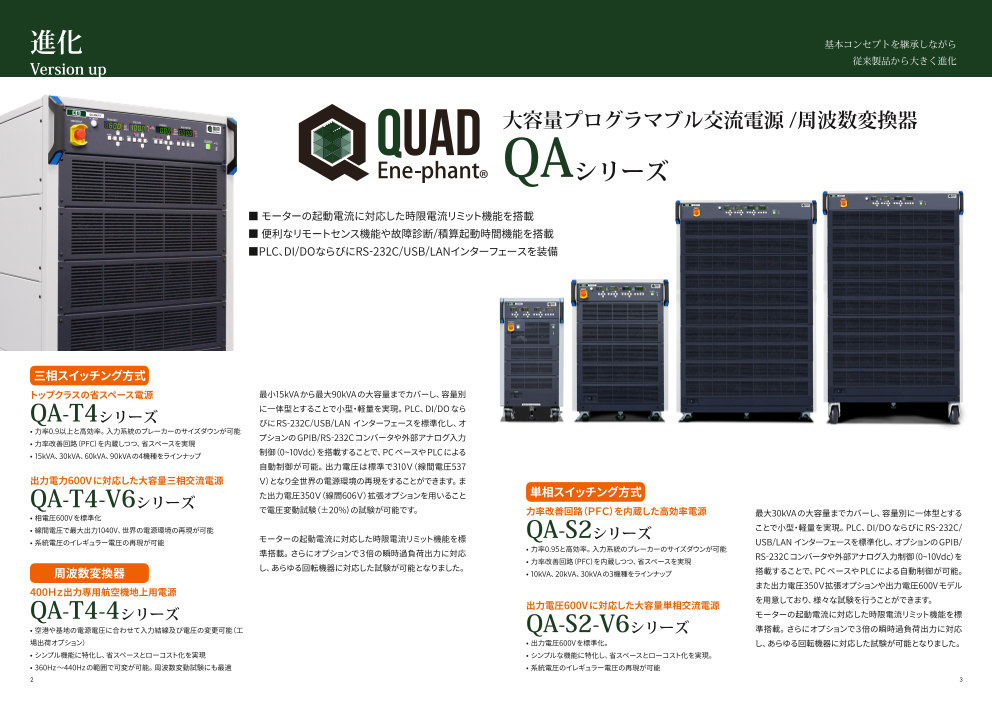

進化 基本コンセプトを継承しながら Version up 従来製品から大きく進化 大容量プログラマブル交流電源 /周波数変換器 QAシリーズ ■ モーターの起動電流に対応した時限電流リミット機能を搭載 ■ 便利なリモートセンス機能や故障診断/積算起動時間機能を搭載 ■PLC、DI/DOならびにRS-232C/USB/LANインターフェースを装備 三相スイッチング方式 トップクラスの省スペース電源 最小15kVA から最大90kVA の大容量までカバーし、 容量別 QA-T4 に一体型とすることで小型・軽量を実現。 PLC、 DI/DO なら シリーズ びに RS-232C/USB/LAN インターフェースを標準化し、 オ • 力率0.9以上と高効率。 入力系統のブレーカーのサイズダウンが可能 プションの GPIB/RS-232C コンバータや外部アナログ入力 • 力率改善回路（PFC)を内蔵しつつ、省スペースを実現 • 15kVA、30kVA、60kVA、90kVAの4機種をラインナップ 制御（0~10Vdc）を搭載することで、 PC ベースや PLC による 自動制御が可能。 出力電圧は標準で310Ｖ（線間電圧537 出力電力600Vに対応した大容量三相交流電源 Ｖ）となり全世界の電源環境の再現をすることができます。 ま QA-T4-V6 た出力電圧350Ｖ（線間606Ｖ）拡張オプションを用いること 単相スイッチング方式 シリーズ で電圧変動試験（±20%)の試験が可能です。 力率改善回路（ＰＦＣ）を内蔵した高効率電源 • 相電圧600Vを標準化 最大30kVA の大容量までカバーし、 容量別に一体型とする • 線間電圧で最大出力1040V、世界の電源環境の再現が可能 ことで小型・軽量を実現。 PLC、 DI/DO ならびに RS-232C/ • 系統電圧のイレギュラー電圧の再現が可能 モーターの起動電流に対応した時限電流リミット機能を標 QA-S2シリーズ USB/LAN インターフェースを標準化し、オプションのGPIB/ 準搭載。 さらにオプションで３倍の瞬時過負荷出力に対応 • 力率0.95と高効率。 入力系統のブレーカーのサイズダウンが可能 • 力率改善回路（PFC)を内蔵しつつ、省スペースを実現 RS-232Cコンバータや外部アナログ入力制御（0~10Vdc）を 周波数変換器 し、あらゆる回転機器に対応した試験が可能となりました。 • 10kVA、20kVA、30kVAの3機種をラインナップ 搭載することで、 PC ベースや PLC による自動制御が可能。 また出力電圧350Ｖ拡張オプションや出力電圧600Vモデル 400Ｈｚ出力専用航空機地上用電源 QA-T4-4 出力電圧600Vに対応した大容量単相交流電源 を用意しており、様々な試験を行うことができます。 シリーズ QA-S2-V6 モーターの起動電流に対応した時限電流リミット機能を標 • 空港や基地の電源電圧に合わせて入力結線及び電圧の変更可能（工 シリーズ 準搭載。 さらにオプションで３倍の瞬時過負荷出力に対応 場出荷オプション） • 出力電圧600Vを標準化。 し、あらゆる回転機器に対応した試験が可能となりました。 • シンプル機能に特化し、省スペースとローコスト化を実現 • シンプルな機能に特化し、省スペースとローコスト化を実現。 • 360Hz～440Hzの範囲で可変が可能。 周波数変動試験にも最適 • 系統電圧のイレギュラー電圧の再現が可能 2 3

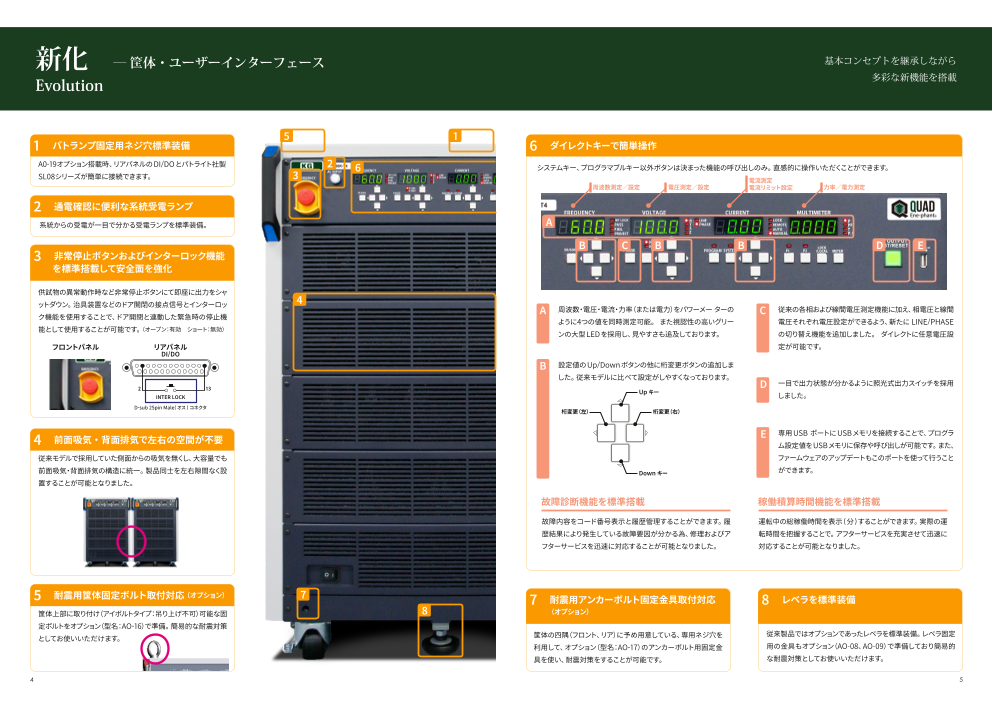

新化 ― 筐体・ユーザーインターフェース 基本コンセプトを継承しながら Evolution 多彩な新機能を搭載 5 1 1　パトランプ固定用ネジ穴標準装備 6　ダイレクトキーで簡単操作 A0-19オプション搭載時、リアパネルのDI/DOとパトライト社製 2 6 システムキー、 プログラマブルキー以外ボタンは決まった機能の呼び出しのみ。 直感的に操作いただくことができます。 SL08シリーズが簡単に接続できます。 3 電流測定 周波数測定／設定 電圧測定／設定 電流リミット設定 力率／電力測定 2　通電確認に便利な系統受電ランプ 系統からの受電が一目で分かる受電ランプを標準装備。 A B C B B D E 3　非常停止ボタンおよびインターロック機能 　　を標準搭載して安全面を強化 供試物の異常動作時など非常停止ボタンにて即座に出力をシャ ットダウン。 治具装置などのドア開閉の接点信号とインターロッ 4 A 周波数・電圧・電流・力率（または電力）をパワーメー ターの C 従来の各相および線間電圧測定機能に加え、相電圧と線間 ク機能を使用することで、 ドア開閉と連動した緊急時の停止機 ように4つの値を同時測定可能。 また視認性の高いグリー 電圧それぞれ電圧設定ができるよう、新たに LINE/PHASE 能として使用することが可能です。 （オープン：有効　ショート：無効） ンの大型LEDを採用し、見やすさも追及しております。 の切り替え機能を追加しました。 ダイレクトに任意電圧設 フロントパネル リアパネル 定が可能です。 DI/DO B 設定値のUp/Downボタンの他に桁変更ボタンの追加しま した。 従来モデルに比べて設定がしやすくなっております。 D 一目で出力状態が分かるように照光式出力スイッチを採用 2 13 Up キー INTER LOCK しました。 D-sub 25pin Male( オス ) コネクタ 桁変更（左） 桁変更（右） 専用 USB ポートに USB メモリを接続することで、 プログラ 4　前面吸気 ・ 背面排気で左右の空間が不要 E ム設定値をUSBメモリに保存や呼び出しが可能です。 また、 従来モデルで採用していた側面からの吸気を無くし、大容量でも ファームウェアのアップデートもこのポートを使って行うこと 前面吸気・背面排気の構造に統一。 製品同士を左右隙間なく設 Downキー ができます。 置することが可能となりました。 故障診断機能を標準搭載 稼働積算時間機能を標準搭載 故障内容をコード番号表示と履歴管理することができます。 履 運転中の総稼働時間を表示(分)することができます。 実際の運 歴結果により発生している故障要因が分かる為、 修理およびア 転時間を把握することで。 アフターサービスを充実させて迅速に フターサービスを迅速に対応することが可能となりました。 対応することが可能となりました。 5　耐震用筐体固定ボルト取付対応 （オプション） 7 7　耐震用アンカーボルト固定金具取付対応 8　レベラを標準装備 筐体上部に取り付け（アイボルトタイプ：吊り上げ不可）可能な固 8 　　　（オプション） 定ボルトをオプション（型名：AO-16）で準備。 簡易的な耐震対策 としてお使いいただけます。 筐体の四隅（フロント、リア）に予め用意している、専用ネジ穴を 従来製品ではオプションであったレベラを標準装備。 レベラ固定 利用して、 オプション（型名：AO-17）のアンカーボルト用固定金 用の金具もオプション（AO-08、 AO-09）で準備しており簡易的 具を使い、耐震対策をすることが可能です。 な耐震対策としてお使いいただけます。 4 5

新化 ― モード・機能・インターフェース 基本コンセプトを継承しながら Evolution 多彩な新機能を搭載 電圧ランプアップ / ダウン機能標準装備 電圧ソフトスタート機能を標準装備 電圧リモートセンスを標準搭載 入力電圧 / 入力結線へ変更可能 出力 ON 時にソフトスタート時間 （工場出荷オプション） プログラムモード時に各ステップ毎、調整可能なランプアップ時 大電流を流したときの電圧降下を補正し、 より正確な電圧の設 設定を備えており、 モーター始動 間設定を備えており、 モータ始動動作中に起動電流なく電圧を 設定 電圧 定がセンスポイントにおいて可能です。 交流電源本体と負荷まで 工場出荷オプション（有償）指定することで、 以下入力電圧なら 動作中に起動電流なく電圧を上 上昇させることができます。 の距離が離れているときに効果を発揮します。 びに結線に変更可能です。 あらゆる国の系統入力電圧に 対して 昇させることができます。 ランプアップ ランプダウン 対応することが可能です。 　※指定無しの標準は三相3線200V 設定 設定 電圧 電圧 センスケーブル 負荷 三相3線式 三相4線式 出力 設定 線間電圧 相電圧／線間電圧 ON 時間 200V、208V、220V、230V 220V/380V、230V/400V、 240V、380V、400V、415V 240V/415V STEP1 STEP2 STEP2 STEP3 豊富なインターフェース 負荷ケーブル LAN/USB/RS-232C を標準装備。 別途オプションで GPIB/RS- 200V、208V、220V、230V、 220V/380V、230V/400V、 STEP 設定 設定 STEP 移行 時間 時間 移行 240V、380V、400V、415V、 240V/415V、254V/440V、 232Cコンバータもご用意しております。 440V、480V 266V/460V、277V/480V GPIB/RS-232C コンバータ用 時限電流リミット機能を標準搭載 世界の電源電圧の再現が可能 給電用USB 突入電流に強い モーターやコンプレッサーなどは一時的に大きな起動電流が流 相電圧を350Vまで拡大することで、 線間電圧で606Vまで出力 れます。 この起動電流により交流電源の保護回路が働くと試験 突入電流に関して従来モデルの3倍から仕様の4倍まで供給可 可能なオプションです。 これにより別途トランスを使用せず480V ができません。 これを回避するために開発された時限電流リミッ 能。 繰り返し発生するクレストファクタに関しても仕様の4倍まで ±20%（384V~576V）の電源電圧の模擬ができ、変動試験を含 ト機能により、モーターやコンプレッサーなどの試験にも安心し の耐性があります。 めた世界中の電源電圧の再現が可能となりました。 GPIB/RS-232Cコンバータ てお使い頂くことができます。 ＜ラッシュ電流：最大電流　4　倍＞ ＜クレストファクタ：最大　4　倍＞ （型名：QO-C-01）外観 4 3 V ① ② ③ Inrush Current PLC 制御に最適な PLC 入力と DI/DO を装備。 外部アナログ入力制御をオプションで準備 電流リミット設定値 ① ③ 電流波形 PCベースの通信制御以外に 0~10Vdcの外部アナログ制御 PLC入力 DI/DO （オプション） に対応。 標準装備の PLC入力と DI/DOを用いて ② 電圧波形 PLC（プログラマブル・ロジック・コントローラ） から電圧と周波 I 電動機試験時の保護に最適な逆電流保護 数の制御が可能となります。 （オプション） を準備 ①～③を繰り返し行うことで、モーターを駆動させることが可能です。 PLC入力およびDI/DO 外部アナログ入力制御（オプション） オプションで逆電流保護機能を搭載することが可能です。 交流 外部I/O 名前 用途 電源の出力端から入力電流（逆電流）が検出されたとき、交流電 PLC ON/OFF 出力ON/OFF 源本体を保護するためアラームを表示し、速やかに出力をOFF P1,P2.P3 P1.P2.P3メモリ選択 瞬時過負荷対応 （オプション） を準備 非常停止 非常停止実行 します。 モーターやコンプレッサーなどの電動機が停止時に発 アナログ制御の動き InterLock インターロック機能 定格容量の3倍、 1秒以下 ( 時限1秒超は電圧垂下110% まで低 生する逆潮流電流や、系統模擬電源として抵抗負荷と並列に組 Fail 異常時アラーム出力 アナログ入力 アナログ制御信号 10V 下)定格電流の3倍、1秒以下の瞬時過負荷の供給可能です。 み合わせ際にPCSから発生する瞬時逆潮流電力などの逆電流 DI/DO Processing 試験中ステータス出力 STANBY 試験待機中ステータス出力 突入電流や起動電流が大きいモーターやコンプレッサーなどの から本体を保護し、安心してお使いいただけます。 0V EMERGENCY 非常停止アラーム出力 試験にて、電圧の垂下なく起動（回転）させることが可能です。 +12V +12 V（最大250mA） 電圧 出力 Trig出力 トリガ出力 瞬時過負荷対応（出力電流軸） 瞬時過負荷対応（出力容量軸） 出力電流 出力容量 300% 逆電流発生 300% 300%制限 300%制限 周波数 出力電流 出力容量 外部アナログ入力制御 110%(定格)以内 110%制限 110%以内 110% 外部AI 名前 用途 電流電圧垂下 電流電圧垂下 1秒以内に出力電流が定格以内 定電力に近い動作と ならないと1秒後に出力停止 なり連続出力が可能 V CONT 出力電圧制御 外部CV制御0~10Vdc 1s 1s F CONT 出力周波数制御 外部CF制御0~10Vdc 瞬時電流時の波形 モーターやコンプレッサー QAシリーズ 6 7

アプリケーション Application 交流電源のノウハウ① 交流電源のノウハウ② 三相 3 線式と三相 4 線式の違い 三相交流の出力電圧について 三相3線式は工事現場においては、 三相4線式と呼ばれるケースがあり本来の三相4線式の結線と異なるケースがあります。 三相交流には異なる2つの結線方式がある為、 交流電源で電圧を設定する上で混乱が生じることがあります。 結線方法とし また三相4線式も三相5線式と呼ばれるケースもあり、 混同してしまう恐れがある為、 それぞれの結線について解説させてい ては三相4線式と三相3線式があり、それぞれの結線における出力電圧について解説させていただきます。 ただきます。 解説 解説 ■三相3線式について ■三相3線式について 世界では Y 型結線が一般的な構造ですが、 日本では以下に示すような三相3線式 ( Δ型結線 ) が一般的に使用されてお 三相3線式（Δ型結線）は以下のような結線となります。 日本における主流の結線方式です。 相（ライン）と相（ライン）の ります。 この構造ではY形結線と異なり中性線(N)が無く、電圧供給する3つの線とアース線（PE）の4本の線で構成され 電位が出力電圧となります。 相と相の電圧を線間電圧と呼びます。 ます。 その為工事現場では三相4線式と呼ばれるケースがあります。 主に三相系統電圧としては200Vまたは400Vが使用されております。 Δ型とY型の見分け方としては、中性点（N)があるかないかとなります。 R相（Aまたは1） R相（Aまたは1） Δ（デルタ）の形で 結線されている 200V（線間電圧） Δ(デルタ)の形で 200V（線間電圧） 結線されている 電圧供給する線が3つ S相（Bまたは2） なので、三相3線式です。 S相（Bまたは2） 200V（線間電圧） T相（Cまたは3） T相（Cまたは3） アース線を入れると4本線から、 PE(アース線) PE(アース線) 工事関係では三相4線式と表現 する場合があります。 4本の線 ■三相4線式について 三相4線式（Y形結線）は以下のような結線となります。 世界的によく用いられている結線方式です。 相（ライン）と相（ライン）の電位が出力電圧となります。 相と相の電圧を線間電圧と呼びます。 ここまでは三相3線式と ■三相4線式について 同じですが、三相4線式では電圧表現が異なり中性点と相電圧の電位である相電圧も合わせて表記されます。 例として 以下に示す結線がY型(スター)結線であり、三相4線式(Y形結線)で世界的によく用いられています。 この構造ではΔ形 115/200Vと表記された場合、115は相電圧、200は線間電圧となります。 結線と異なり中性線 (N) があり、 電圧供給する4つの線とアース線（PE）の5本の線で構成されます。 その為工事現場で 各電圧は相電圧×√3 = 線間電圧の関係となっております。 は三相5線式と呼ばれるケースがあります。 Δ型とY形の見分け方としては、中性点（N)があるかないかとなります。 R相（Aまたは1） 115V（相電圧） 200V（線間電圧） S相（Bまたは2） R相（Aまたは1） 115V（相電圧） 200V（線間電圧） Y（スター）の形で N相（中性点） S相（Bまたは2） 200V（線間電圧） 電圧供給する線が4つ 結線されている 115V（相電圧） Y(スター)の形で N相（中性点） なので、三相4線式です。 T相（Cまたは3） 結線されている PE(アース線) T相（Cまたは3） アース線を入れると5本線から、 PE(アース線) 工事関係では三相5線式と表現 5本の線 する場合があります。 ・三相4線式の結線は中性点（N相）を使用しない場合、三相3線式としても使用可能です。 ・一般的に交流電源は相電圧設定です。 線間電圧は設定した電圧の√3倍となる為、注意が必要です。 8 9

アプリケーション Application ■単線結線図 三相出力モデル 単相出力モデル 三相 4線交流出力 単相 2線交流出力 系統入力 整流回路/ QA-T4 シリーズ QA-T4-V6 シリーズ QA-T4-4 シリーズ 系統入力 整流回路/ QA-S2 シリーズ QA-S2-V6 シリーズ 三相 3線 200Vac 入力ブレーカー 力率改善回路 インバータ 出力ブレーカー 0～ 310V(350V*) 0 ～ 600V 0 ～ 310V 三相 3線 200Vac 入力ブレーカー 力率改善回路 インバータ 出力ブレーカー 0～ 310V(350V*) 0 ～ 600V 三相 4線 220Vac** 標準品非搭載 40 ～ 70Hz 40 ～ 70Hz 360 ～ 400Hz 三相 4線 220Vac** 標準品非搭載 40 ～ 70Hz 40 ～ 70Hz 三相 3線 380Vac** 15kVA～ 90kVA 15kVA～ 90kVA 15kVA～ 90kVA 三相 3線 380Vac** 10kVA～ 30kVA 10kVA～ 30kVA 周波数 47～ 63Hz *工場出荷オプション 周波数 47～ 63Hz *工場出荷オプション 入力トランス 出力トランス **入力電圧 /入力結線オプション指定時に搭載 入力トランス 出力トランス **入力電圧 /入力結線オプション指定時に搭載 ** その他の入力電圧に関してはご相談ください。 ** その他の入力電圧に関してはご相談ください。 ■アナログ制御を利用した既存試験設備更新用の電源として ■系統電圧のイレギュラー電圧の再現が可能 製造機種の変更や故障などで、 試験設備の電 出力電圧600Vまで対応したQA-S2-V6をも用いることで、各メーカ社内規定の基く倍電圧試験の実施が可能です。 既存設備の入替検討 源を入れ替える必要が生じた際、既存のシステ 外部アナログ入力制御 また三相3線400V における、 1相分の線間電圧の模擬ができる為、 三相電圧源から1相だけ使用する場合の電源電圧 （AO-01) を搭載可能 ム が アナ ロ グ 制御（0～10Vdc ま た は 4～ （オプション） の再現が可能です。 20mA） で 構 成 さ れ て い る 場 合 に は、 既設設備 当社の電源機器をほとんどソフト変更なしでそ 入力電圧波形模擬 ＡＶ機器 のままご採用いただけます。 倍電圧再現波形 4-20mA を電圧に変換する方法 白物家電 DUT [V] 情報機器 10 etc. 4～20mAを 例）100Vまたは200V入力における倍電圧試験電圧 500Ω QA 大容量プログラマブル交流電源 QAシリーズ 200Vrms(400Vrms) 出力する機器 （1/4W以上） R シリーズ 2 100Vrms(200Vrms) 4 20[mA] 100Vrms(200Vrms) 4～20mAを電圧に変換する場合の抵抗値は、2～10Vに変換する場合500Ωが使用されます。消費電力は最大で0.2W（=10Vx20mA）ですから、定格は 200Vrms(400Vrms) 連続倍電圧 1/4W（0.25W）以上、変換精度を上げるため、一般的には±0.1%を選定します。 *分かりやすいようにピーク値ではなく、実効値表記としております。 ■既設 AVR （自動電圧調整器） から更新用電源として ■電圧ソフトスタート機能を利用した始動電流の低減 たった数百msecの“始動電流”のために 起動時の電圧にスロープを持 比較 AVR+スライダック QAシリーズ 電源容量を大きくする必要があったが・・・・ 価格が安いが大型 DUT たせることで起動電流を低減！ 既存設備の入替 導入コストが同じで R R (モーター 新設を検討 小型化 コスト 低価格 低価格（同等） S S プレッサ、溶接機、冷 蔵庫、大型ファンなど) T T ) AVR: 自動電圧調整器 スペース 大きい 小さい ソフトスタート時間 大容量プログラマブル交流電源 (Auto voltage Regulator) QAシリーズ 0.1～999.9秒設定可能 周波数設定と電圧 通信 I/F を RS-2323C/ 電圧ソフトスタート非搭載の場合（通常品） 電圧ソフトスタート搭載の場合（QAシリーズ） ＋ 設定を個別で通信 USB/LAN（標準）、 オプ 過電力保護が 赤：電流波形 設定電圧 赤：電流波形 働き出力停止 青：電圧波形 スライダック 自動化 が必要 ションのGP-IB 青：電圧波形 検討後、設備面積の (自動化の場合電動スライダック) 課題が発生する および外部アナログ 可能性あり 入力制御から選択可能 始動電流時間 ソフトスタート時間 連続 10 11

仕様 Specification QA-T4シリーズ（三相出力） QA-T4シリーズ（三相出力350Vオプション） S-2572-1.9 S-2636-1.0 型名 QA-15K-T4 ( 三相 15 kVA) QA-30K-T4 ( 三相 30 kVA) QA-60K-T4 ( 三相 60 kVA) QA-90K-T4 ( 三相 90 kVA) 型名 QA-15K-T4 ( 三相 15 kVA) QA-30K-T4 ( 三相 30 kVA) QA-60K-T4 ( 三相 60 kVA) QA-90K-T4 ( 三相 90 kVA) 交流出力 （AC 実効値） 交流出力 （AC 実効値） 相 / 線数 三相 4 線 相 / 線数 三相 4 線 定格電圧 155 Vrms / 310 Vrms 定格電圧 175 Vrms / 350 Vrms 定格 定格電流 50 Arms / 25 Arms 100 Arms / 50 Arms 200 Arms / 100 Arms 300 Arms / 150 Arms 定格 定格電流 45 Arms / 22.5 Arms 90 Arms / 45 Arms 180 Arms / 90 Arms 270 Arms / 135 Arms 定格電力 15 kVA 30 kVA 60 kVA 90 kVA 定格電力 15 kVA 30 kVA 60 kVA 90 kVA 出力相電圧設定範囲 0 ～ 155 V / 0 ～ 310 V / オートレンジ 出力相電圧設定範囲 0 ～ 175 V / 0 ～ 350 V 出力線電圧設定範囲 0 ～ 269 V / 0 ～ 537 V / オートレンジ 出力線電圧設定範囲 0 ～ 303 V / 0 ～ 606 V 設定分解能 0.1 V 設定分解能 0.1 V 設定確度 *1 *2 10 V 以上 : ± (1 % of setting + 2 counts)、 10 V 未満 : ± (1 % of setting + 4 counts) 設定確度 *1 *2 10 V 以上 : ± (1 % of setting +2 counts)、 10 V 未満 : ± (1 % of setting + 4 counts) 交流電圧 交流電圧 入力電源変動 ± 0.1 V 入力電源変動 ± 0.1 V 負荷変動 相電圧 (L - N) ： ± (0.5% of Setting + 0.5 V)、 線間電圧 (L -L) ： ± (1 % of Setting + 1 V) （抵抗負荷） 負荷変動 相電圧 (L - N) ： ± (0.5% of Setting + 0.5 V)、 線間電圧 (L -L) ： ± (1 % of Setting + 1 V) （抵抗負荷） DC オフセット電圧 ± 20 mV （typ） DC オフセット電圧 ± 20 mV （typ） 応答時間 2 msec （10 ～ 90 %, typ） 応答時間 2 msec （10 ～ 90 %, typ） 0 ～ 155 V 50 A @ 100 V 100 A @ 100 V 200 A @ 100 V 300 A @ 100 V 0 ～ 175 V 45 A @ 100 V 90 A @ 100 V 180 A @ 100 V 270 A @ 100 V 交流最大電流 交流最大電流 0 ～ 310 V 25 A @ 200 V 50 A @ 200 V 100 A @ 200 V 150 A @ 200 V 0 ～ 350 V 22.5 A @ 200 V 45 A @ 200 V 90 A @ 200 V 135 A @ 200 V 設定範囲 40 Hz ～ 70 Hz 設定範囲 40 Hz ～ 70 Hz 周波数 設定分解能 0.1 Hz 周波数 設定分解能 0.1 Hz 設定確度 ± (0.02 % of Setting) 設定確度 ± (0.02 % of Setting) THD ( 全高調波歪み ) *3 0.6 % 以下 （40 Hz ～ 70 Hz、 抵抗負荷） THD ( 全高調波歪み ) *3 0.6 % 以下 （40 Hz ～ 70 Hz、 抵抗負荷） クレストファクタ *3 ≦ 4 クレストファクタ *3 ≦ 4 負荷力率 0 ～ 1 （進相または遅相、 40 Hz ～ 70 Hz、 外部からの電力注入および回生動作は行えません ) 負荷力率 0 ～ 1 （進相または遅相、 40 Hz ～ 70 Hz、 外部からの電力注入および回生動作は行えません ) レンジ　L 最大 10 V 保証 レンジ　L 最大 10 V 保証 リモートセンス リモートセンス レンジ　H 最大 20 V 保証 レンジ　H 最大 20 V 保証 測定機能 （交流は実効値） 測定機能 （交流は実効値） 相電圧測定範囲 0 ～ 155.0 V / 0 ～ 310.0 V 相電圧測定範囲 0 ～ 175.0 V / 0 ～ 350.0 V 線電圧測定範囲 0 ～ 269.0 V / 0 ～ 537.0 V 線電圧測定範囲 0 ～ 303.0 V / 0 ～ 606.0 V 交流電圧 交流電圧 測定分解能 0.1 V 測定分解能 0.1 V 測定確度 *1 *2 ± (1 % of Reading + 2 counts) 測定確度 *1 *2 ± (1 % of Reading + 2 counts) L 0.00 ～ 35.00 A L 0.00 ～ 35.00 A 測定範囲 測定範囲 H 30.0 ～ 350.0 A H 30.0 ～ 350.0 A L 0.01 A L 0.01 A 交流電流 測定分解能 交流電流 測定分解能 H 0.1 A H 0.1 A L ± (1 % of Reading + 5 count) L ± (1 % of Reading + 5 count) 測定確度 *1 測定確度 *1 H ± (1 % of Reading + 1 count) H ± (1 % of Reading + 1 count) 測定範囲 40 Hz ～ 70 Hz 測定範囲 40 Hz ～ 70 Hz 周波数 測定分解能 0.1 Hz 周波数 測定分解能 0.1 Hz 測定確度 ± (0.1 Hz of Reading + 1 count) 測定確度 ± (0.1 Hz of Reading + 1 count) L 0.000 ～ 3.500 kW L 0.000 ～ 3.500 kW 測定範囲 測定範囲 H 3.00 ～ 40.00 kW H 3.00 ～ 40.00 kW L 0.001 kW L 0.001 kW 交流有効電力 測定分解能 交流有効電力 測定分解能 H 0.01 kW H 0.01 kW L ± (1.5 % of Reading + 5 count) L ± (1.5 % of Reading + 5 count) 測定確度 *1 測定確度 *1 H ± (1.5 % of Reading + 1 count) H ± (1.5 % of Reading + 1 count) 測定範囲 0 ～ 1.000　　（計算式 ： W/V × A） 測定範囲 0 ～ 1.000　　（計算式 ： W/V × A） 力率 力率 測定分解能 0.001 測定分解能 0.001 一般仕様 一般仕様 入力定格 三相 3 線 入力定格 三相 3 線 入力電圧 / 周波数 AC 200 V ± 10 % / 47 ～ 63 Hz 入力電圧 / 周波数 AC 200 V ± 10 % / 47 ～ 63 Hz 供給電源 供給電源 力率 ( 最大負荷時 ) 0.90 以上 力率 ( 最大負荷時 ) 0.90 以上 効率 ( 最大負荷時 ) 80 % 以上 ( 全負荷時 ) 効率 ( 最大負荷時 ) 80 % 以上 ( 全負荷時 ) 入力電力 最大負荷時、 PFC 付き 20.8 kVA 41.7 kVA 83.3 kVA 125 kVA 入力電力 最大負荷時、 PFC 付き 20.8 kVA 41.7 kVA 83.3 kVA 125 kVA 入力電流 三相 3 線 AC 180 V 最大負荷時 66.8 A 133.6 A 267 A 401 A 入力電流 三相 3 線 AC 180 V 最大負荷時 66.8 A 133.6 A 267 A 401 A 入出力形態 端子台 （端子サイズは Web をご参照ください） 入出力形態 端子台 （端子サイズは Web をご参照ください） 質量 本体のみ 300 kg 420 kg 900 kg 1250 kg 質量 本体のみ 300 kg 420 kg 900 kg 1250 kg 外形寸法 (W x H x D) 突起部含む 600 × 948 × 986　[mm]　 1000 × 1663 × 986　[mm]　1000 × 1755 × 986　[mm]　 外形寸法 (W x H x D) 突起部含む 600 × 948 × 986　[mm] 1000 × 1663 × 986　[mm]　1000 × 1755 × 986　[mm]　 固定方法 レベラによる固定 固定方法 レベラによる固定 移動方式 キャスターによる自走式 移動方式 キャスターによる自走式 動作環境 屋内使用 動作環境 屋内使用 動作温度 0 ℃～ + 40 ℃ 動作温度 0 ℃～ + 40 ℃ 動作湿度 20 % Rh ～ 85 % Rh （結露なし） 動作湿度 20 % Rh ～ 85 % Rh （結露なし） 環境条件 環境条件 保存温度 -20 ℃～ + 60 ℃ 保存温度 -20 ℃～ + 60 ℃ 保存湿度 20 % Rh ～ 85 % Rh （結露なし） 保存湿度 20 % Rh ～ 85 % Rh （結露なし） 高度 海抜 2000 m 以下 高度 海抜 2000 m 以下 冷却方式 ファンによる強制空冷 冷却方式 ファンによる強制空冷 入力 - 出力間 入力 - 出力間 耐電圧 AC 1500 V、 1 分間 耐電圧 AC 1500 V、 1 分間 入力 -FG 間 入力 -FG 間 絶縁抵抗 入力 -FG 間 DC 500 V、 30 M Ω 以上 絶縁抵抗 入力 -FG 間 DC 500 V、 30 M Ω 以上 *1: 出力電圧が 5 V 以下の時、 確度保証はありません。 *2: 出力電圧が 5 V を超え 30 V 以下の時、 "Volt Adj"=ON でこの仕様を満たします。 *3: 出力電圧が 定格電圧 （L レンジ 100 V / H *1: 出力電圧が 5 V 以下の時、 確度保証はありません。 *2: 出力電圧が 5 V を超え 30 V 以下の時、 "Volt Adj"=ON でこの仕様を満たします。 *3: 出力電圧が 定格電圧 （L レンジ 100 V / H レンジ 200 V） の時、 この仕様を満たします。 レンジ 200 V） の時、 この仕様を満たします。 12 13

仕様 Specification QA-T4-V6シリーズ（三相出力600V） QA-T4-4シリーズ（周波数変換器三相出力400Hz専用） S-2631-1.0 S-2615-1.3 型名 QA-15K-T4 ( 三相 15 kVA) QA-30K-T4 ( 三相 30 kVA) QA-60K-T4 ( 三相 60 kVA) QA-90K-T4 ( 三相 90 kVA) 型名 QA-15K-T4-4( 三相 15 kVA) QA-30K-T4-4 ( 三相 30 kVA) QA-60K-T4-4( 三相 60 kVA) QA-90K-T4-4( 三相 90 kVA) 交流出力 （AC 実効値） 交流出力 （AC 実効値） 相 / 線数 三相 4 線 相 / 線数 三相 4 線 定格電圧 300 Vrms / 600 Vrms 定格電圧 155 Vrms / 310 Vrms 定格 定格電流 25 Arms / 12.5 Arms 50 Arms / 25 Arms 100 Arms / 50 Arms 150 Arms / 75 Arms 定格 定格電流 50 Arms / 25 Arms 100 Arms / 50 Arms 200 Arms / 100 Arms 300 Arms / 150 Arms 定格電力 15 kVA 30 kVA 60 kVA 90 kVA 定格電力 15 kVA 30 kVA 60 kVA 90 kVA 出力相電圧設定範囲 0 ～ 300 V / 0 ～ 600 V 出力相電圧設定範囲 0 ～ 155 V / 0 ～ 310 V / オートレンジ 出力線電圧設定範囲 0 ～ 520 V / 0 ～ 1040 V 出力線電圧設定範囲 0 ～ 269 V / 0 ～ 537 V / オートレンジ 設定分解能 0.1 V 設定分解能 0.1 V 設定確度 *1 *2 20 V 以上 : ± (1 % of setting +4 counts)、 20 V 未満 : ± (1 % of setting + 8 counts) 設定確度 *1 *2 10 V 以上 : ± (1 % of setting + 2 counts)、 10 V 未満 : ± (1 % of setting + 4 counts) 交流電圧 交流電圧 入力電源変動 ± 0.1 V 入力電源変動 ± 0.1 V 負荷変動 相電圧 (L - N) ： ± (0.5% of Setting + 0.5 V)、 線間電圧 (L -L) ： ± (1 % of Setting + 1 V) （抵抗負荷） 負荷変動 相電圧 (L - N) ： ± (0.5% of Setting + 0.5 V)、 線間電圧 (L -L) ： ± (1 % of Setting + 1 V) （抵抗負荷） DC オフセット電圧 ± 20 mV （typ） DC オフセット電圧 ± 20 mV （typ） 応答時間 2 msec （10 ～ 90 %, typ） 応答時間 2 msec （10 ～ 90 %, typ） 0 ～ 300 V 25 A @ 200 V 50 A @ 200 V 100 A @ 200 V 150 A @ 200 V 0 ～ 155 V 50 A @ 100 V 100 A @ 100 V 200 A @ 100 V 300 A @ 100 V 交流最大電流 交流最大電流 0 ～ 600 V 12.5 A @ 400 V 25 A @ 400 V 50 A @ 400 V 75 A @ 400 V 0 ～ 310 V 25 A @ 200 V 50 A @ 200 V 100 A @ 200 V 150 A @ 200 V 設定範囲 40 Hz ～ 70 Hz 設定範囲 360 Hz ～ 440 Hz 周波数 設定分解能 0.1 Hz 周波数 設定分解能 1 Hz 設定確度 ± (0.02 % of Setting) 設定確度 ± (0.02 % of Setting) THD ( 全高調波歪み ) *3 0.6 % 以下 （40 Hz ～ 70 Hz、 抵抗負荷） THD ( 全高調波歪み )*3 1 % 以下 （360 Hz ～ 440 Hz、 抵抗負荷） クレストファクタ *3 ≦ 4 クレストファクタ *3 ≦ 4 負荷力率 0 ～ 1 （進相または遅相、 40 Hz ～ 70 Hz、 外部からの電力注入および回生動作は行えません ) 負荷力率 0 ～ 1 （進相または遅相、 360 Hz ～ 440 Hz、 外部からの電力注入および回生動作は行えません ) レンジ　L 最大 20 V 保証 レンジ　L 最大 10 V 保証 リモートセンス リモートセンス レンジ　H 最大 40 V 保証 レンジ　H 最大 20 V 保証 測定機能 （交流は実効値） 測定機能 （交流は実効値） 相電圧測定範囲 0 ～ 300.0 V / 0 ～ 600.0 V 相電圧測定範囲 0 ～ 155.0 V / 0 ～ 310.0 V 線電圧測定範囲 0 ～ 520.0 V / 0 ～ 1040.0 V 線電圧測定範囲 0 ～ 269.0 V / 0 ～ 537.0 V 交流電圧 交流電圧 測定分解能 0.1 V 測定分解能 0.1 V 測定確度 *1 *2 ± (1 % of Reading + 4 counts) 測定確度 *1 *2 ± (1 % of Reading + 2 counts) L 0.00 ～ 35.00 A L 0.00 ～ 35.00 A 測定範囲 測定範囲 H 30.0 ～ 350.0 A H 30.0 ～ 350.0 A L 0.01 A L 0.01 A 交流電流 測定分解能 交流電流 測定分解能 H 0.1 A H 0.1 A L ± (1 % of Reading + 5 count) L ± (1 % of Reading + 5 count) 測定確度 *1 測定確度 *1 H ± (1 % of Reading + 1 count) H ± (1 % of Reading + 1 count) 測定範囲 40 Hz ～ 70 Hz 測定範囲 360 Hz ～ 440 Hz 周波数 測定分解能 0.1 Hz 周波数 測定分解能 0.1 Hz 測定確度 ± (0.1 Hz of Reading + 1 count) 測定確度 ± (0.1 Hz of Reading + 1 count) L 0.000 ～ 3.500 kW L 0.000 ～ 3.500 kW 測定範囲 測定範囲 H 3.00 ～ 40.00 kW H 3.00 ～ 40.00 kW L 0.001 kW L 0.001 kW 交流有効電力 測定分解能 交流有効電力 測定分解能 H 0.01 kW H 0.01 kW L ± (1.5 % of Reading + 5 count) L ± (1.5 % of Reading + 5 count) 測定確度 *1 測定確度 *1 H ± (1.5 % of Reading + 1 count) H ± (1.5 % of Reading + 1 count) 測定範囲 0 ～ 1.000　　（計算式 ： W/V × A） 測定範囲 0 ～ 1.000　　（計算式 ： W/V × A） 力率 力率 測定分解能 0.001 測定分解能 0.001 一般仕様 一般仕様 入力定格 三相 3 線 入力定格 三相 3 線 入力電圧 / 周波数 AC 200 V ± 10 % / 47 ～ 63 Hz 入力電圧 / 周波数 AC 200 V ± 10 % / 47 ～ 63 Hz 供給電源 供給電源 力率 ( 最大負荷時 ) 0.90 以上 力率 ( 最大負荷時 ) 0.90 以上 効率 ( 最大負荷時 ) 80 % 以上 ( 全負荷時 ) 効率 ( 最大負荷時 ) 80 % 以上 ( 全負荷時 ) 入力電力 最大負荷時、 PFC 付き 20.8 kVA 41.7 kVA 83.3 kVA 125 kVA 入力電力 最大負荷時、 PFC 付き 20.8 kVA 41.7 kVA 83.3 kVA 125 kVA 入力電流 三相 3 線 AC 180 V 最大負荷時 66.8 A 133.6 A 267 A 401 A 入力電流 三相 3 線 AC 180 V 最大負荷時 66.8 A 133.6 A 267 A 401 A 入出力形態 端子台 （端子サイズは Web をご参照ください） 入出力形態 端子台 （端子サイズは Web をご参照ください） 質量 本体のみ 300 kg 420 kg 900 kg 1250 kg 質量 本体のみ 300 kg 420 kg 900 kg 1250 kg 外形寸法 (W x H x D) 突起部含む 600 × 948 × 986　[mm] 1000 × 1663 × 986　[mm] 1000 × 1755 × 986　[mm] 外形寸法 (W x H x D) キャスター含む 600 × 948 × 986　[mm]　 1000 × 1663 × 986 [mm] 1000 × 1755 × 986 [mm] 固定方法 レベラによる固定 固定方法 レベラによる固定 移動方式 キャスターによる自走式 移動方式 キャスターによる自走式 動作環境 屋内使用 動作環境 屋内使用 動作温度 0 ℃～ + 40 ℃ 動作温度 0 ℃～ + 40 ℃ 動作湿度 20 % Rh ～ 85 % Rh （結露なし） 動作湿度 20 % Rh ～ 85 % Rh （結露なし） 環境条件 環境条件 保存温度 -20 ℃～ + 60 ℃ 保存温度 -20 ℃～ + 60 ℃ 保存湿度 20 % Rh ～ 85 % Rh （結露なし） 保存湿度 20 % Rh ～ 85 % Rh （結露なし） 高度 海抜 2000 m 以下 高度 海抜 2000 m 以下 冷却方式 ファンによる強制空冷 冷却方式 ファンによる強制空冷 入力 - 出力間 入力 - 出力間 耐電圧 AC 1500 V、 1 分間 耐電圧 AC 1500 V、 1 分間 入力 -FG 間 入力 -FG 間 絶縁抵抗 入力 -FG 間 DC 500 V、 30 M Ω 以上 絶縁抵抗 入力 -FG 間 DC 500 V、 30 M Ω 以上 *1: 出力電圧が 10V 以下の時、 確度保証はありません。 *2: 出力電圧が 10 V を超え 30V 以下の時、 "Volt Adj"=ON でこの仕様を満たします。 *3: 出力電圧が 定格電圧 （L レンジ 200 V / *1: 出力電圧が 5 V 以下の時、 確度保証はありません。 *2: 出力電圧が 5 V を超え 30 V 以下の時、 "Volt Adj"=ON でこの仕様を満たします。 *3: 出力電圧が 定格電圧 （L レンジ 100 V / H H レンジ 400V） の時、 この仕様を満たします。 レンジ 200 V） の時、 この仕様を満たします。 14 15

仕様 Specification QA-S2シリーズ（単相出力） QA-S2シリーズ（単相出力350Vオプション） S-2571-1.9 S-2637-1.0 型名 QA-10K-S2 ( 単相 10 kVA) QA-20K-S2 ( 単相 20 kVA) QA-30K-S2 ( 単相 30 kVA) 型名 QA-10K-S2 ( 単相 10 kVA) QA-20K-S2 ( 単相 20 kVA) QA-30K-S2 ( 単相 30 kVA) 交流出力 （AC 実効値） 交流出力 （AC 実効値） 相 / 線数 単相 2 線 相 / 線数 単相 2 線 定格電圧 155 Vrms / 310 Vrms 定格電圧 175 Vrms / 350 Vrms 定格 定格電流 100 Arms / 50 Arms 200 Arms / 100 Arms 300 Arms / 150 Arms 定格 定格電流 90 Arms / 45 Arms 180 Arms / 90 Arms 270 Arms / 135 Arms 定格電力 10 kVA 20 kVA 30 kVA 定格電力 10 kVA 20 kVA 30 kVA 出力電圧設定範囲 0 ～ 155 V / 0 ～ 310 V 出力電圧設定範囲 0 ～ 175 V / 0 ～ 350 V 設定分解能 0.1 V 設定分解能 0.1 V 設定確度 *1 *2 ± (1 % of setting + 2 counts) 設定確度 *1 *2 ± (1 % of setting + 2 counts) 交流電圧 入力電源変動 ± 0.1 V 交流電圧 入力電源変動 ± 0.1 V 負荷変動 ± (0.5 % of Setting + 0.5 V) ( 抵抗負荷 ) 負荷変動 ± (0.5 % of Setting + 0.5 V) ( 抵抗負荷 ) DC オフセット電圧 ± 20 mV （typ） DC オフセット電圧 ± 20 mV （typ） 応答時間 2 msec （10 ～ 90 %, typ） 応答時間 2 msec （10 ～ 90 %, typ） 0 ～ 155 V 100 A @ 100 V 200 A @ 100 V 300 A @ 100 V 0 ～ 175 V 90 A @ 100 V 180 A @ 100 V 270 A @ 100 V 交流最大電流 交流最大電流 0 ～ 310 V 50 A @ 200 V 100 A @ 200 V 150 A @ 200 V 0 ～ 350 V 45 A @ 200 V 90 A @ 200 V 135 A @ 200 V 設定範囲 40 Hz ～ 70 Hz 設定範囲 40 Hz ～ 70 Hz 周波数 設定分解能 0.1 Hz 周波数 設定分解能 0.1 Hz 設定確度 ± (0.02 % of Setting) 設定確度 ± (0.02 % of Setting) THD ( 全高調波歪み ) *3 0.6 % 以下 （40 Hz ～ 70 Hz、 抵抗負荷） THD ( 全高調波歪み ) *3 0.6 % 以下 （40 Hz ～ 70 Hz、 抵抗負荷） クレストファクタ *3 ≦ 4 クレストファクタ *3 ≦ 4 負荷力率 0 ～ 1 （進相または遅相、 40 Hz ～ 70 Hz、 外部からの電力注入および回生動作は行えません） 負荷力率 0 ～ 1 （進相または遅相、 40 Hz ～ 70 Hz、 外部からの電力注入および回生動作は行えません） レンジ　L 最大 10 V 保証 レンジ　L 最大 10 V 保証 リモートセンス リモートセンス レンジ　H 最大 20 V 保証 レンジ　H 最大 20 V 保証 測定機能 （交流は実効値） 測定機能 （交流は実効値） 相電圧測定範囲 0 ～ 155.0 V / 0 ～ 310.0 V 相電圧測定範囲 0 ～ 175.0 V / 0 ～ 350.0 V 線電圧測定範囲 0 ～ 269.0 V / 0 ～ 537.0 V 線電圧測定範囲 0 ～ 303.0 V / 0 ～ 606.0 V 交流電圧 交流電圧 測定分解能 0.1 V 測定分解能 0.1 V 測定確度 *1 *2 ± (1 % of Reading + 2 counts) 測定確度 *1 *2 ± (1 % of Reading + 2 counts) L 0.00 ～ 35.00 A L 0.00 ～ 35.00 A 測定範囲 測定範囲 H 30.0 ～ 350.0 A H 30.0 ～ 350.0 A L 0.01 A L 0.01 A 交流電流 測定分解能 交流電流 測定分解能 H 0.1 A H 0.1 A 測定確度 L ± (1 % of Reading + 5 count) L ± (1 % of Reading + 5 count) 測定確度 *1 *1 H ± (1 % of Reading + 1 count) H ± (1 % of Reading + 1 count) 測定範囲 40 Hz ～ 70 Hz 測定範囲 40 Hz ～ 70 Hz 周波数 測定分解能 0.1 Hz 周波数 測定分解能 0.1 Hz 測定確度 ± (0.1 Hz of Reading + 1 count) 測定確度 ± (0.1 Hz of Reading + 1 count) L 0.000 ～ 3.500 kW L 0.000 ～ 3.500 kW 測定範囲 測定範囲 H 3.00 ～ 40.00 kW H 3.00 ～ 40.00 kW L 0.001 kW L 0.001 kW 交流有効電力 測定分解能 交流有効電力 測定分解能 H 0.01 kW H 0.01 kW 測定確度 L ± (1 % of Reading + 5 count) L ± (1 % of Reading + 5 count) 測定確度 *1 *1 H ± (1 % of Reading + 1 count) H ± (1 % of Reading + 1 count) 測定範囲 0 ～ 1.000　　（計算式 ： W/V × A） 測定範囲 0 ～ 1.000　　（計算式 ： W/V × A） 力率 力率 測定分解能 0.001 測定分解能 0.001 一般仕様 一般仕様 入力定格 三相 3 線 入力定格 三相 3 線 入力電圧 / 周波数 AC 200 V ± 10 % / 47 ～ 63 Hz 入力電圧 / 周波数 AC 200 V ± 10 % / 47 ～ 63 Hz 供給電源 供給電源 力率 （最大負荷時） 0.90 以上 力率 （最大負荷時） 0.90 以上 効率 （最大負荷時） 80 % 以上 ( 全負荷時 ) 効率 （最大負荷時） 80 % 以上 ( 全負荷時 ) 入力電力 最大負荷時、 PFC 付き 13.9 kVA 27.8 kVA 41.7 kVA 入力電力 最大負荷時、 PFC 付き 13.9 kVA 27.8 kVA 41.7 kVA 入力電流 三相 3 線 AC 180 V 入力電流 三相 3 線 AC 180 V 最大負荷時 44.5 A 89.1 A 133.6 A 最大負荷時 44.5 A 89.1 A 133.6 A 入出力形態 端子台 （端子サイズは Web をご参照ください） 入出力形態 端子台 （端子サイズは Web をご参照ください） 質量 本体のみ 180 kg 250 kg 400 kg 質量 本体のみ 180 kg 250 kg 400 kg 外形寸法 (WxHxD) 突起部含む 430 × 839 × 736[mm]　 600 × 948 × 986[mm]　 外形寸法 突起部含む 430 × 839 × 736[mm]　 600 × 948 × 986[mm]　 固定方法 レベラによる固定 固定方法 レベラによる固定 移動方式 キャスターによる自走式 移動方式 キャスターによる自走式 動作環境 屋内使用 動作環境 屋内使用 動作温度 0 ℃ ～ + 40 ℃ 動作温度 0 ℃ ～ + 40 ℃ 動作湿度 20 % Rh ～ 85 % Rh （結露なし） 動作湿度 20 % Rh ～ 85 % Rh （結露なし） 環境条件 環境条件 保存温度 -20 ℃ ～ + 60 ℃ 保存温度 -20 ℃ ～ + 60 ℃ 保存湿度 20 % Rh ～ 85 % Rh （結露なし） 保存湿度 20 % Rh ～ 85 % Rh （結露なし） 高度 海抜 2000 m 以下 高度 海抜 2000 m 以下 冷却方式 ファンによる強制空冷 冷却方式 ファンによる強制空冷 入力 - 出力間 入力 - 出力間 耐電圧 AC 1500 V、 1 分間 耐電圧 AC 1500 V、 1 分間 入力 -FG 間 入力 -FG 間 絶縁抵抗 入力 -FG 間 DC 500 V、 30 M Ω 以上 絶縁抵抗 入力 -FG 間 DC 500 V、 30 M Ω 以上 *1: 出力電圧が 5 V 以下の時、 確度保証はありません。 *2: 出力電圧が 5 V を超え 30 V 以下の時、 "Volt Adj"=ON でこの仕様を満たします。 *3: 出力電圧が定格電圧 （L レンジ 100 V / H *1: 出力電圧が 5 V 以下の時、 確度保証はありません。 *2: 出力電圧が 5 V を超え 30 V 以下の時、 "Volt Adj"=ON でこの仕様を満たします。 *3: 出力電圧が 定格電圧 （L レンジ 100 V / H レンジ 200 V） の時、 この仕様を満たします。 レンジ 200 V） の時、 この仕様を満たします。 16 17

仕様 Specification QA-S2-V6シリーズ（単相出力600V） 全モデル共通 S-2632-1.0 S-2572-1.9 型名 QA-10K-S2 ( 単相 10 kVA) QA-20K-S2 ( 単相 20 kVA) QA-30K-S2 ( 単相 30 kVA) 保護機能 交流出力 （AC 実効値） 過電圧保護 （OVP） 出力電圧値が定格の 5% 又は設定電圧保証値を超えた 相 / 線数 単相 2 線 過電流保護 （OCP） 出力電流が定格最大電流の +10 % を超えた 定格電圧 300 Vrms / 600 Vrms 過電力保護 （OPP） 出力電力が定格電力の 10 % を超えた 定格 定格電流 50 Arms / 25 Arms 100 Arms / 50 Arms 150 Arms / 75 Arms 過熱保護 （OTP） 本体放熱用ヒートシンクの温度が 100℃を超えた　または　内部トランスの温度が 180℃を超えた 定格電力 10 kVA 20 kVA 30 kVA 短絡保護 出力短絡を検知した 出力電圧設定範囲 0 ～ 300 V / 0 ～ 600 V 低電圧保護 リモートセンシング機能 ON 時、 電圧測定値が設定値－センシング保証電圧よりも低い 設定分解能 0.1 V AC 入力過電圧保護 （Vin OVP） 入力電圧が定格の +15 % を超えた 設定確度 *1 *2 20 V 以上 : ± (1 % of setting +4 counts)、 20 V 未満 : ± (1 % of setting + 8 counts) AC 入力低電圧保護 （Vin UVP） 入力電圧が定格の -15 % を下回った 交流電圧 入力電源変動 ± 0.1 V AC 入力電圧アンバランス保護 入力三相の相電圧が不平衡 （± 20 V） を検知した 負荷変動 ± (0.5 % of Setting + 0.5 V) ( 抵抗負荷 ) 電流 出力電流が設定したリミット値を超えた リミット機能 DC オフセット電圧 ± 20 mV （typ） 電力 出力電力が設定したリミット値を超えた 応答時間 2 msec （10 ～ 90 %, typ） その他の機能 0 ～ 300 V 50 A @ 200 V 100 A @ 200 V 150 A @ 200 V 時限電流リミット機能 出力電流が制限値を超えようとしたとき、 出力電圧を下げて一定電流にする機能 交流最大電流 0 ～ 600 V 25 A @ 400 V 50 A @ 400 V 75 A @ 400 V レンジ 1 ～ 9999 （0= 連続） タイマ時間設定 設定範囲 40 Hz ～ 70 Hz 単位 秒、 分、 時間から選択可能 周波数 設定分解能 0.1 Hz 設定範囲 0.1 ～ 999.9 s ソフトスタート機能 設定確度 ± (0.02 % of Setting) 設定分解能 0.1 s THD ( 全高調波歪み ) *3 0.6 % 以下 （40 Hz ～ 70 Hz、 抵抗負荷） メモリ 10 ファイル、 1 ファイルあたり 20 ステップ クレストファクタ *3 ≦ 4 （電圧、 周波数、 試験時間、 判定遅延時間、 電流、 電力、 リミット上限 / 下限設定を記憶可能） 負荷力率 0 ～ 1 （進相または遅相、 40 Hz ～ 70 Hz、 外部からの電力注入および回生動作は行えません） オートループサイクル 0= 連続、 OFF=1 回、 2 ～ 9999 （倍率を× 1、 × 10、 × 100 を選択） レンジ　L 最大 20 V 保証 校正機能 フロントパネルから校正可能 リモートセンス レンジ　H 最大 40 V 保証 故障診断機能 各種故障内容をコード番号で表示 測定機能 （交流は実効値） 積算機能 総稼働時間 （単位 ： 分） 相電圧測定範囲 0 ～ 300.0 V / 0 ～ 600.0 V 系統入力ランプ 系統入力 （ブレーカー ON） によりフロントパネル白色ランプ点灯 線電圧測定範囲 0 ～ 520.0 V / 0 ～ 1040.0 V 非常停止ボタン フロントパネル非常停止ボタンから非常停止実行 交流電圧 測定分解能 0.1 V 出力 ON/OFF ボタン （照光式） フロントパネルに装備 （出力 ON で点灯） 測定確度 *1 *2 ± (1 % of Reading + 4 counts) 操作ボタン フロントパネルに装備 L 0.00 ～ 35.00 A 表示パネル 7SEG LED をフロントパネルに装備 測定範囲 H 30.0 ～ 350.0 A 動作表示 L 0.01 A OUTPUT ON/OFF 出力オン時 OUTPUT LED 点灯 交流電流 測定分解能 H 0.1 A 保護機能作動時 PROTECT LED 点滅 測定確度 L ± (1 % of Reading + 5 count) アラーム 動作 FAIL LED 点滅 *1 H ± (1 % of Reading + 1 count) 動作異常時 （起動異常、 OVP、 OCP、 SHORT、 OPP、 温度異常、 ヒューズ溶断、 IGBT 異常、 入力電源過電圧 / 低電圧 / 瞬断検出など） 測定範囲 40 Hz ～ 70 Hz キーロック動作 キーロック状態 LOCK LED 点灯 周波数 測定分解能 0.1 Hz リモート動作 リモートコントロール時 REMOTE LED 点灯 測定確度 ± (0.1 Hz of Reading + 1 count) Low レンジ時 0 ～ 155 V LED 点灯 L 0.000 ～ 3.500 kW 出力電圧レンジ 測定範囲 High レンジ時 0 ～ 310 V LED 点灯 H 3.00 ～ 40.00 kW 線電圧表示時 LINE LED 点灯 L 0.001 kW 電圧値表示 交流有効電力 測定分解能 相電圧表示時 PHASE LED 点灯 H 0.01 kW 出力電力容量表示 P LED 点灯 測定確度 L ± (1 % of Reading + 5 count) 力率表示 PF LED 点灯 *1 H ± (1 % of Reading + 1 count) テスト時間表示 T LED 点灯 測定範囲 0 ～ 1.000　　（計算式 ： W/V × A） 力率 プログラムメモリ状態表示 P-S LED 点灯 測定分解能 0.001 外部コントロール 一般仕様 PLC リモートコントロール 出力 ON/OFF 交流電圧出力を ON/OFF 制御します 入力定格 三相 3 線 入力信号 （D-Sub 9 ピンコネクタ） メモリ読み出し プログラムメモリ P1, P2, P3 のいずれかを読み出します 入力電圧 / 周波数 AC 200 V ± 10 % / 47 ～ 63 Hz 供給電源 非常停止 非常停止を実行します 力率 （最大負荷時） 0.90 以上 入力信号 INTERLOCK 本体パネル制御の TEST 実行を無効にします 効率 （最大負荷時） 80 % 以上 ( 全負荷時 ) FAIL 動作異常アラーム 入力電力 最大負荷時、 PFC 付き 13.9 kVA 27.8 kVA 41.7 kVA PROSESSING プログラム試験中 DI/DO コントロール 出力信号 入力電流 三相 3 線 AC 180 V 最大負荷時 44.5 A 89.1 A 133.6 A STANDBY プログラム試験待機中 （D-Sub 25 ピンコネクタ） EMERGENCY 非常停止アラーム 入出力形態 端子台 （端子サイズは Web をご参照ください） 電源供給 +12 V +12 V （最大 250 mA） を供給 （パトランプ LED 用サービス電源） 質量 本体のみ 180 kg 250 kg 400 kg 出力同期 信号レベル Low レベル （0 V ～ 1.0 V）、 High レベル （3 V ～ 5 V） 外形寸法 (WxHxD) 突起部含む 430 × 839 × 736[mm] 600 × 948 × 986[mm] 固定方法 レベラによる固定 信号 機能 出力 ON 時 High レベル / 出力 OFF 時 Low レベル 移動方式 キャスターによる自走式 インターフェース 動作環境 屋内使用 USB2.0 準拠 （Fullspeed） ハードウェア 動作温度 0 ℃ ～ + 40 ℃ USB （HOST） Type-A コネクタ 動作湿度 20 % Rh ～ 85 % Rh （結露なし） 機能 USB メモリから FW アップデートを実行 環境条件 USB2.0 準拠 （Fullspeed） 保存温度 -20 ℃ ～ + 60 ℃ ハードウェア USB （DEVICE） Type-B コネクタ 保存湿度 20 % Rh ～ 85 % Rh （結露なし） 機能 プログラムの実行 高度 海抜 2000 m 以下 IEEE 802,3 100Base-Tx/10Base-T Ethernet 冷却方式 ファンによる強制空冷 LAN ハードウェア RJ-45 コネクタ 入力 - 出力間 耐電圧 AC 1500 V、 1 分間 TCP/IP IPv4、 Keep Alive 対応 入力 -FG 間 D-SUB 9-pin 絶縁抵抗 入力 -FG 間 DC 500 V、 30 M Ω 以上 RS-232C ハードウェア ボーレート : 115200 bps *1: 出力電圧が 10V 以下の時、 確度保証はありません。 *2: 出力電圧が 10 V を超え 30V 以下の時、 "Volt Adj"=ON でこの仕様を満たします。 *3: 出力電圧が 定格電圧 （L レンジ 200 V / H データ長 : 8 bit、 ストップビット : 1 bit、 パリティビット : なし、 フロー制御 : なし レンジ 400V） の時、 この仕様を満たします。 18 19

動作範囲グラフ・外観図（三相） Operating Range Graph・External View QA-1Q5AK--1T54K-/TQ4A動-1作5範K囲-T（一4相-4分）（グ一ラ相フ分） QA-Q3A0-K3-0TK4-T/4QA動-作3範0囲K（-一T相4-分4）グ（一ラフ相分） QA-6Q0AK--6T04K/-TQ4A動-6作0範K囲-T（一4相-4分（）一グラ相フ分） QA-90KQ-AT-940/KQ-AT4-9動0作K範-T囲4（一-4相（分一）グ相ラ分フ） 350 350 350 350 310V 310V 310V 310V 300 300 High 300 300 レンジ Highレンジ Highレンジ Highレンジ 250 250 250 250 200 200 200 200 155V 150 Lowレンジ 155V Lowレンジ 155V Lowレンジ 155V Lowレンジ 150 150 150 100 100 100 100 50 50 50 50 0 25A 50A 50A 100A 100A 200A 150A 300A 0 0 0 0 10 20 30 40 50 60 0 20 40 60 80 100 120 0 50 100 150 200 250 0 50 100 150 200 250 300 350 最小動作電圧：1V 最小動作電圧：1V 出力電流【A】 出力電流【A】 最小動作電圧：1V 出力電流【A】 最小動作電圧：1V 出力電流【A】 QA-Q1A5-K15-TK4-T(43(53500VV出力オププシショョン)ン ) QAQ-A3-030KK--TT44(350VV出出力オ力プオシプョシンョ) ン ) QA-60QKA-6T04K(-3T540(3V50出V力出オ力オププシショョンン) QA-Q9A0-K90-TK4-T(43(53500VV出力オププシションョ)ン ) 動作範（囲一(相一相分分）)グラフ 動作範囲（(一相分)）グラフ 動作（一範囲相(分一）相分)グラフ 動作範（囲一(相一相分分）)グラフ 400 400 400 400 350V 350V 350V 350V 350 350 350 350 Highレンジ Highレンジ Highレンジ Highレンジ 300 300 300 300 250 250 250 250 200 Lowレンジ 200 Lowレンジ 200 Lowレンジ 200 Lowレンジ 175V 175V 175V 175V 150 150 150 150 100 100 100 100 50 50 50 50 0 22.5A 45A 45A 90A 90A 180A 0 135A 270A 0 0 0 10 20 30 40 50 0 20 40 60 80 100 0 50 100 150 200 0 50 100 150 200 250 300 最小動作電圧：1V 出力電流【A】 最小動作電圧：1V 出力電流【A】 最小動作電圧：1V 出力電流【A】 最小動作電圧：1V 出力電流【A】 QA-Q15AK--1T54K-V-6T　4動-作V6範囲（(一一相分)）グラフ QA-Q3A0K-3-T04K-V-6T　4動-V作6範囲（一(一相分)）グラフ QAQ-6A0-K6-T04K-V-T64　動-V作6範囲（一(一相相分）)グラフ QA-Q9A0K-9-T04K-V-6T　4動-V作6範囲（一(一相分)）グラフ 700 700 700 700 600V 600V 600V 600V 600 High 600 レンジ High 600 レンジ High 600 レンジ Highレンジ 500 500 500 500 400 400 400 400 Lowレンジ 300 300V 300 300V Lowレンジ 300 300V Lowレンジ 300V Lowレンジ 300 200 200 200 200 100 100 100 100 0 12.5A 25A 0 25A 50A 0 50A 100A 75A 150A 0 0 10 20 30 0 10 20 30 40 50 60 0 25 50 75 100 125 0 25 50 75 100 125 150 175 最小動作電圧：1V 出力電流【A】 最小動作電圧：1V 出力電流【A】 最小動作電圧：1V 出力電流【A】 最小動作電圧：1V 出力電流【A】 外観図 986 986 1000 986 1000 600 986 (43) 900 (43) (43) 900 (43) 600 (43) 900 (43) (43) 900 (43) 15kVAモデル 30kVAモデル 60kVAモデル 90kVAモデル 20 21 948 (6.5) 842 出力電圧【V】 出力電圧【V】 出力電圧【V】 948 (6.5) 842 出力電圧【V】 出力電圧【V】 出力電圧【V】 出力電圧【V】 出力電圧【V】 出力電圧【V】 1663 (6.5) 1557 出力電圧【V】 出力電圧【V】 1755 (6.5) 出力電圧【V】 1557

動作範囲グラフ・外観図（単相） Operating Range Graph・External View QAQ-1A0-K1-0S2K-動S作2範囲グラフ QAQ-2A0-K2-S02K-動S作2範囲グラフ QA-Q3A0K--3S02K動-S作2範囲グラフ 350 350 350 310V 310V 310V 300 300 High 300 Highレンジ レンジ Highレンジ 250 250 250 200 200 200 155V Lowレンジ 155V Lowレンジ 155V Lowレンジ 150 150 150 100 100 100 50 50 50 150A 300A 0 50A 100A 0 100A 200A 0 0 20 40 60 80 100 120 0 50 100 150 200 250 0 50 100 150 200 250 300 350 最小動作電圧：1V 出力電流【A】 出力電流【A】 最小動作電圧：1V 出力電流【A】 最小動作電圧：1V QA-10QK-AS-21(03K50-SV出2力オプション) QA-20KQ-AS2-2(305K0-VS出2力オプション) QA-30QK-AS-23(305K0-VS出2力オプション) （350V動出作力範オ囲プグシラョフン） （350V動出作力範オ囲グプラシフョン） （350V動出作力範オ囲プグラシフョン） 400 400 400 350V 350V 350V 350 350 350 Highレンジ Highレンジ Highレンジ 300 300 300 250 250 250 200 Lowレンジ 200 Lowレンジ 200 Lowレンジ 175V 175V 175V 150 150 150 100 100 100 50 50 50 0 45A 90A 90A 180A 0 0 135A 270A 0 20 40 60 80 100 0 50 100 150 200 0 50 100 150 200 250 300 最小動作電圧：1V 出力電流【A】 最小動作電圧：1V 出力電流【A】 最小動作電圧：1V 出力電流【A】 QA-Q10AK--1S02K-V-6S　2動-作V6範囲グラフ QA-2Q0AK-S220-KV6-S　動2-作V範6囲グラフ QA-Q30AK--2S02-KV-6S　2動-作V範6囲グラフ 700 700 700 600V 600V 600V 600 High 600 High 600 レンジ レンジ Highレンジ 500 500 500 400 400 400 300V Lowレンジ 300 300 300V Lowレンジ 300 300V Lowレンジ 200 200 200 100 100 100 25A 50A 0 0 50A 100A 0 75A 150A 0 10 20 30 40 50 60 0 25 50 75 100 125 0 25 50 75 100 125 150 175 最小動作電圧：1V 出力電流【A】 最小動作電圧：1V 出力電流【A】 最小動作電圧：1V 出力電流【A】 外観図 430 736 430 736 986 43) (43) 600 ( 650 (43) 650 (43) (43) 900 (43) 10kVAモデル 20kVAモデル 30kVAモデル 22 23 出力電圧【V】 出力電圧【V】 出力電圧【V】 839 (6.5) 732 839 (6.5) 出力電圧【V】 出力電圧【V】 出力電圧【V】 732 948 (6.5) 842 出力電圧【V】 出力電圧【V】 出力電圧【V】

価格表　Price list 大容量プログラマブル交流電源/周波数変換器　QAシリーズ 型名 回路方式 出力相数 電圧レンジ 周波数 電流 電力 標準価格 （税別） 高効率大容量三相プログラマブル交流電源　QA-T4シリーズ（三相出力） QA-15K-T4 50Arms/25Arms 15kVA ¥5,038,000 三相 4 線式 155Vrms/310Vrms QA-30K-T4 100Arms/50Arms 30kVA ¥7,115,000 スイッチング ( 三相 3 線式も ( 相電圧 ) 268 ～ 537Vrms 40 ～ 70Hz QA-60K-T4 200Arms/100Arms 60kVA ¥10,480,000 可 ) ( 線間電圧） QA-90K-T4 300Arms/150Arms 90kVA ¥13,600,000 600V出力三相プログラマブル交流電源 QA-T4-V6シリーズ（三相 600V出力） QA-15K-T4-V6 25Arms/12.5Arms 15kVA ¥5,550,000 三相 4 線式 300Vrms/600Vrms QA-30K-T4-V6 50Arms/25Arms 30kVA ¥7,440,000 スイッチング ( 三相 3 線式も ( 相電圧 ) 520Vrms/1040Vrms 40 ～ 70Hz QA-60K-T4-V6 100Arms/50Arms 60kVA ¥10,909,000 可 ) ( 線間電圧） QA-90K-T4-V6 150Arms/75Arms 90kVA ¥14,148,000 400Hz出力専用航空機地上用大容量交流電源　QA-T4-4シリーズ（周波数変換器三相出力400Hz専用） QA-15K-T4-4 50Arms/25Arms 15kVA ¥5,158,000 155Vrms/310Vrms QA-30K-T4-4 三相 4 線式 スイッチング ( 相電圧 ) 100Arms/50Arms 30kVA ¥7,298,000 QA-60K-T4-4 (3 線式も可 ) 268 ～ 537Vrms 360 ～ 440Hz 200Arms/100Arms 60kVA ¥10,754,000 ( 線間電圧） QA-90K-T4-4 300Arms/150Arms 90kVA ¥13,994,000 高効率大容量単相プログラマブル交流電源　QA-S2シリーズ（単相出力） QA-10K-S2 100Arms/50Arms 10kVA ¥2,760,000 QA-20K-S2 スイッチング 単相 2 線 155Vrms/310Vrms 40 ～ 70Hz 200Arms/100Arms 20kVA ¥4,591,000 QA-30K-S2 300Arms/150Arms 30kVA ¥6,380,000 600V出力単相プログラマブル交流電源 QA-S2-V6シリーズ （単相 600V出力） QA-10K-S2-V6 50Arms/25Arms 10kVA ¥3,120,000 QA-20K-S2-V6 スイッチング 単相 2 線 300Vrms/600Vrms 40 ～ 70Hz 100Arms/50Arms 20kVA ¥4,879,000 QA-30K-S2-V6 150Arms/75Arms 30kVA ¥6,705,000 インターフェース 標準 ： RS-232C/USB/LAN/PLC/DI/DO 共通オプション 型名 概要 詳細 標準価格 （税別） QO-C-01 GP-IB インターフェース 専用 GP-IB ⇔ RS-232C 変換 BOX を使用 AO-01* 外部アナログ入力制御 入力電圧 (0 ～ 10Vdc) に応じて出力電圧 / 周波数を制御 下記 QR コードから AO-02 ～ AO-07* 出力電圧 350V 拡張 相関電圧を最大 350V に変更 ご確認いただくか AO-08 レベラ固定用金具 QA レベラ固定用金具 (10kVA ～ 60kVA 用） お問い合わせください AO-09 レベラ固定用金具 QA レベラ固定用金具 (90kVA 用） AO-14*、 AO-15* 逆電流保護 電力が回生された場合に内部回路を保護する機能 AO-16 耐震用筐体固定ボルト 筐体上部に取り付け （アイボルトタイプ ： 吊り上げ不可） AO-17 アンカーボルト固定金具 筐体の四隅に取り付け可能 定格容量の 3 倍、 1 秒以下 AO-18* 瞬時過負荷対応 （時限、 1 秒超は電圧垂下 110 % まで低下） 定格電流の 3 倍、 1 秒以下 AO-19* パトランプ追加 出力時点灯するパトランプを追加 AO-20 ～ AO-25* 入力電圧 / 入力結線変更 入力電圧 / 入力結線を変更 * 工場出荷オプション ●このカタログの記載内容は、 2025年05月現在のものです。 　●ご購入につきましては、 最新の仕様・価格・納期をご確認ください。 　●記載されている会社名・製品名は、 各 社の商標もしくは登録商標です。 　●記載の仕様・形状等は改良等により予告なしに変更されることがあります。 　●記載されている内容は、　正確な情報であるよう努めてお りますが、万が一誤り等お気づきの点ございましたら当社までお問い合わせください。 取扱代理店 　　　　　　　　　　　　　　　 パワエレ営業部 日吉事業所 〒212-0055 神奈川県川崎市幸区南加瀬4-11-1 TEL 044-223-7950 FAX 044-223-7960 大阪オフィス 〒564-0052 大阪府吹田市広芝町10-8 江坂董友ビル2F TEL 06-6387-1039 E-mail : PWsales@hq.keisoku.co.jp / https://www.keisoku.co.jp/pw/ ● CP-0195-2505
