【部品加工のDX】デジタルツインとAIで部品加工を一歩先へ

CAD/CAM Solution Hexagon ESPRIT / ESPRIT EDGE Hexagon Manufacturing Intelligence DRIVING AUTOMATION IN MANUFACTURING hexagon.com @HexagonAB © 2024 Hexagon AB All rights reserved. The one stop CAM solution

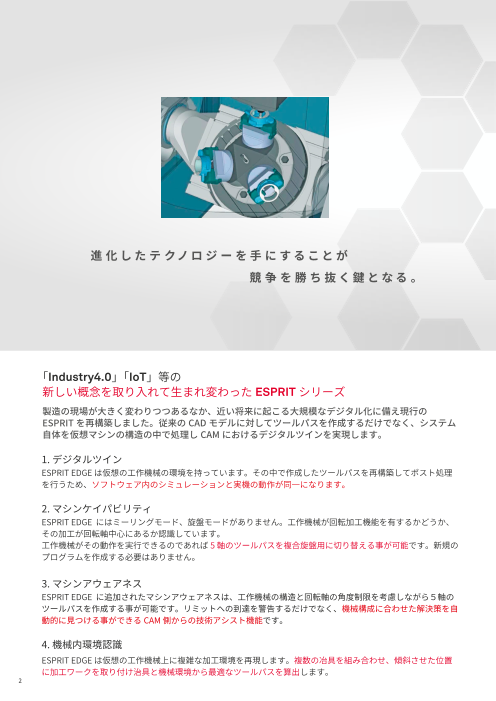

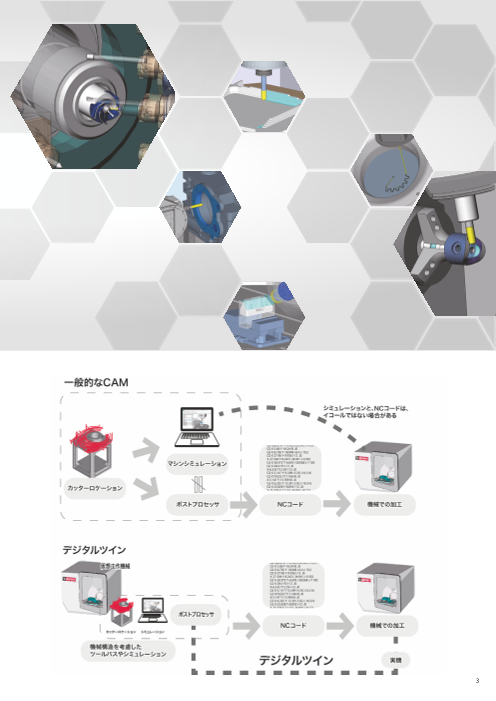

進化したテクノロジーを手にすることが 競 争 を勝ち抜く鍵となる。 「Industry4.0」「IoT」等の 新しい概念を取り入れて生まれ変わった ESPRIT シリーズ 製造の現場が大きく変わりつつあるなか、近い将来に起こる大規模なデジタル化に備え現行の ESPRIT を再構築しました。従来の CADモデルに対してツールパスを作成するだけでなく、システム 自体を仮想マシンの構造の中で処理し CAMにおけるデジタルツインを実現します。 1. デジタルツイン ESPRIT EDGE は仮想の工作機械の環境を持っています。その中で作成したツールパスを再構築してポスト処理 を行うため、ソフトウェア内のシミュレーションと実機の動作が同一になります。 2. マシンケイパビリティ ESPRIT EDGE にはミーリングモード、旋盤モードがありません。工作機械が回転加工機能を有するかどうか、 その加工が回転軸中心にあるか認識しています。 工作機械がその動作を実行できるのであれば 5 軸のツールパスを複合旋盤用に切り替える事が可能です。新規の プログラムを作成する必要はありません。 3. マシンアウェアネス ESPRIT EDGE に追加されたマシンアウェアネスは、工作機械の構造と回転軸の角度制限を考慮しながら５軸の ツールパスを作成する事が可能です。リミットへの到達を警告するだけでなく、機械構成に合わせた解決策を自 動的に見つける事ができる CAM 側からの技術アシスト機能です。 4. 機械内環境認識 ESPRIT EDGE は仮想の工作機械上に複雑な加工環境を再現します。複数の冶具を組み合わせ、傾斜させた位置 に加工ワークを取り付け治具と機械環境から最適なツールパスを算出します。 �

�

Commercial Licence 基本モジュール ESPRITを操作するうえで必要となる必須モジュールです。 特 長 CAD機能や加工フィーチャ（領域）作成、シミュレーションなど基本的な機能が 含まれます。 CADデータインポート 中間ファイルおよびCADネイティブファイルの取り込みが可能です。 中間フォーマット ACIS, DXF/DWG, Parasolid, IGES, STEP, STL, JT, 3D PDF CAD File Autodesk Inventor, Solid Edge, SOLIDWORKS, DESIGNER, VISI オプション CATIA V4, CATIA V5, CATIA V6, Creo, NX CAD機能 紙図面からの作図、サーフェスとソリッド モデリングなどプログラムに必要な CAD機能を有しています。 複雑なフェースから構成される加工領域 にサーフェスを作成する「合成サーフェ ス」機能により、スムーズなパスを生成 できます。 �

フィーチャ自動認識 CADモデルより自動で穴、フェース、ポケットを加工フィーチャと して認識します。手動によるフィーチャ作成もできます。 フルマシンシミュレーション 実機に近い形でシミュレーションできます。 機械、ホルダー、タレット、工具、素材、治具の干渉をチェックし ます。 ストック定義 あらゆる形状でストック定義ができま す。 （3Dソリッド、輪郭押し出し、回転、 ブロック、円柱） API開発環境 オープンアーキテクチャによる柔軟なカスタマイズが可能です。 独自のアプリケーション構築が可能になります。 ESPRIT API APPS 独自ツール 独自コマンド 自動化 外部アプリ 測定機能 ESPR ITに取り込んだソリッドモデル の詳細情報を確認できます。 （コーナーR、最小R、体積、面積、距離、角度、 穴径、深さ） �

SolidMill マシニング2.5軸加工・同時4軸加工・割り出し5軸加工 2Dまたは3D CADデータから、穴、ポケット、フェースなどの2.5軸ミル加工が 特 できます。 長 ストック自動認識で最適なツールパスを生成します。 加工時間を短縮し、工具負荷の軽減ができるプロフィットミリングが利用できます。 主な機能 Milling 2.5 axi（s ミル加工2.5軸） ・ フェースミル加工 ・ スパイラル加工 ・ ポケット加工 ・ ねじ切り加工 ・ 輪郭加工 ・ ワイヤーフレームミル加工 ・ 削り残し加工 ・ 文字彫り ・ ドリル加工 Milling 2.5 axis + 2 rotary axes（ ミル加工2.5軸・割り出し加工） Milling 2.5 axis を含む下記の機能 ・ 同時4軸ポケット加工 ・ 回転フェースポケット加工 ・ 同時4軸輪郭加工 ・ 回転フェース輪郭加工 ・ 同時4軸ドリル加工 �

FreeForm 同時3軸・5軸加工 3D CADデータから、自由曲面加工ができます。 特 長 ストック自動認識で最適なツールパスを生成します。 加工時間を短縮し、工具負荷の軽減ができるプロフィットミリングが利用できます。 主な機能 FreeForm 3-axis（ 同時3軸加工） ・ 等高線荒加工 ・ スパイラル仕上げ加工 ・ 3D輪郭加工 ・ 等高線仕上げ加工 ・ 同心仕上げ加工 ・ コーナー再加工 ・ 平行平面加工 ・ グローバル仕上げ加工 ・ ペンシルトレーシング ・ 放射線仕上げ加工 ・ パラメトリック仕上げ加工 FreeForm 5-axis（ 同時3軸・5軸加工） FreeForm 3-axis を含む下記の機能 ・ コンポジット加工 ・ 5軸スパイラル仕上げ加工 ・ スワーフ加工 ・ 5軸再加工 ・ 5軸輪郭加工 ・ 5軸ポート荒加工 ・ 5軸インペラー加工 ・ 5軸ポート仕上げ加工 ・ 5軸チャネル加工 ・ サークルセグメント仕上げ加工 ・ 5軸スパイラル荒加工 ・ 5軸バリ取り加工 �

SolidTurn 2軸 旋盤加工 2Dまたは3D CADデータから、旋盤荒加工・仕上げ加工・溝加工などができます。 加工時間を短縮し、工具負荷の軽減ができるプロフィットターニングが利用できます。 特 長 進入・退出の動きを詳細に設定できます。 待ち合わせ、受け渡し、背面加工の設定が1画面で行えます。 多系統も1画面で設定でき、ESPRITのマシンシミュレーションで確認ができます。 主な機能 Turning（旋削加工2軸） ・ 荒加工 ・ ねじ切り加工 ・ リリース ・ 輪郭加工 ・ 切り落とし ・ 振れ止め ・ 溝加工 ・ バーフィード ・ テイルストック ・ ドリル加工 ・ ピックアップ Multi-Spindle / Multi-Turre（t 複数スピンドル / 複数タレット） Turningを含む下記の機能 ・ バランス加工 ・ 背面加工 ・ B軸輪郭加工 ・ 同期 ・ 受け渡し �

SolidMillTurn 複合加工／自動盤向け2.5軸ミル加工 2Dまたは3D CADデータから、穴、ポケット、フェースなどC、Y、B軸制御の 特 2.5軸ミル加工ができます。 長 ストック自動認識で最適なツールパスを生成します。 加工時間を短縮し、工具負荷の軽減ができるプロフィットミリングが利用できます。 主な機能 Millturn C and Y axi（s C軸、Y軸 複合加工） ・ フェースミル加工 ・ スパイラル加工 ・ ポケット加工 ・ ねじ切り加工 ・ 輪郭加工 ・ ワイヤーフレームミル加工 ・ 削り残し加工 ・ 文字彫り ・ ドリル加工 Millturn C, Y and B-Axi（s C、Y、B軸 複合加工） Millturn C and Y axisを含む下記の機能 ・ C軸、Y軸、B軸を利用するミル加工 �

※本機能は、下記のモジュールに含まれます。 ProfitMillingTM 　「マシニング2.5軸・割り出し5軸」「 同時3軸・5軸加工」 　「複合加工／自動盤向け2.5軸ミル加工」 高効率荒加工／プロフィットミリング 特許出願中の荒加工用サイクル 特 加工サイクルタイムを最大75％短縮 長 工具寿命は5倍以上 エンゲージ制御によって、切削負荷を抑えた高速加工を実現 2.5軸 プロフィットミリング 同時3軸 プロフィットミリング 同時4軸 プロフィットミリング プロフィットミリングは工具のエンゲージ角度を一定に保ち、コーナー部の切削量を軽減させ、工具のビビ リを低減させます。 ��

ProfitTurningTM ※本機能は、「2軸 旋盤加工」に含まれます。 高効率旋盤荒加工／プロフィットターニング ツールパス全体で切削抵抗を一定レベルに保ち 特 高効率な加工を実現 長 エンゲージ制御によって、切削工具ダメージと低品質な表面仕上げを解消 微小領域での、送り速度の上昇により、生産性向上を実現 外径 プロフィットターニング 内径 プロフィットターニング 端面 プロフィットターニング 丸駒チップ、コーナーRの大きな溝切チップを利用することで円弧でのスムーズな進入退出を可能にし、更に エンゲージ制御を可能にします。 これにより、ツールパス全体で切削力を一定レベルに保つことで、高効率な旋削加工ができます。 ��

SolidWire ワイヤEDM加工 2Dまたは3D CADデータから、コアレス、輪郭加工、上下異形状、 特 上下異形状コアレス加工ができます。 長 回転軸を持ったワイヤEDMにも対応しています。 各機械メーカーの独自パラメータに対応しています。 主な機能 Wire EDM 2-Axi（s ワイヤ放電加工2軸） ・ EDM放電穴加工 ・ ポケット加工 ・ 輪郭加工 ・ マニュアルEDM加工 Wire EDM 4-Axi（s ワイヤ放電加工2軸、4軸、5軸） Wire EDM 2-Axis を含む下記の機能 ・ 同時4軸（上下異形状）輪郭加工 ・ 割り出し加工 ・ 同時4軸（上下異形状）ポケット加工 ・ 割り出し輪郭加工 ・ ロータリーワイヤ加工 ��

オプション ReportGenerator 工程表、工具リスト、ワーク座標系などのレポート作成ツール 特 Microsoft Excelで出力するので、自社フォーマットに簡単に取り込めます。 長 出力したい属性だけを設定可能です。 KnowledgeBase（KBM） 加工プログラムの自動化ツール 特 手入力ミスを削減し、プログラム時間を大幅に削減できます。 長 データベースに蓄積した加工ノウハウ（切削条件、工具、工程）を自動で割り当てます。 KBM 加工工程の自動割り当て データベース 加工フィーチャ 工程 切削条件 工具 その他製品 ビューワ ESPRITで定義された加工工程やシミュレーションの閲覧ソフト 特 ESPRITと同じユーザインターフェースで、加工工程や切削条件、シミュレーションを 長 現場の機械オペレーターが視覚的にチェックできます。 ��

機上計測 多軸（3＋2軸）プロービング 多軸(3＋2軸)プロービングは、3軸・5軸マシニングセンターや 特 複合加工機上での加工ワークの計測プログラムを作成できます。 長 切削加工プログラム作成と共に利用できるため、 加工途中の製品精度判定に利用できます。 Additive Manufacturing 金属積層3D造形システム 金属積層造形向けESPRIT Additive Suiteは、3D CADモデルから部品の出力まで、 ハイレベルな効率、精度、制御を提供します。 ESPRITは煩雑なアディティブ・マニュファクチュアリング工程を簡略化し、 CADモデルから出力までの工程をわずか数ステップで進めることができます。 特 DED方式のプログラムをするための簡単なワークフローを提供します。 長 機械はアディティブ専用機でも従来のサブトラクティブ機能を含むハイブリッド機でも 対応可能です。 対応テクノロジーは以下： パウダープロジェクション アーク溶接 ワイヤーワイヤー ��

推奨動作環境 OS Windows 10 64bit Windows 11 CPU Intel i7 or i9 最少条件： 6 GB メモリ 推奨条件： 18 GB グラフィックカード 最少条件： OpenGL対応 4 GB 推奨条件： OpenGL対応 8 GB ストレージ SSD推奨 HDD容量 500Gb その他 USBポート(セキュリティドングル用） .Net Framework 4.8インストール済み 詳細は担当営業へご相談ください。 機械／モジュール構成表 2.5 3 割 同 2 単 多 単 （ B多 2 上 ロ 軸 軸 り 時 軸 軸 軸 軸 軸軸 軸 下 ー ミ ミ 出 5 旋 複 複 複 付複 ワ 異 タ ル ル し 軸 盤 合 合 合 加工内容 5 ミ ／ （ き合 イ 形 リ 軸 ル 自 B ）／ ヤ ワ ー 軸 自 イ 軸 動 付 動 ヤ ワ 盤 き 盤 イ ） ヤ Base ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ Milling 2.5 axis ○ ○ Milling 2.5 axis + 2 rotary axis ○ ○ Turning ○ ○ ○ Multi-Spindle / Multi-Cannel ○ ○ Millturn C and Y axis △ ○ Millturn C, Y and B-Axis ○ ○ FreeForm 3 axis ○ ▲ ▲ ▲ ▲ ▲ FreeForm 5 axis ○ ▲ ▲ Wire EDM 2-Axis ○ Wire EDM 4-Axis ○ ○ ReportGenerator ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ KnowledgeBase（KBM） ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ○ 必須　　△ どちらか必須　　 ▲ オプション ��

Hexagon Hexagon Manufacturing Intelligence hexagon.com @HexagonAB DPテクノロジー・ジャパン株式会社 〒101-0054　東京都千代田区神田錦町2-2-1 KANDA SQUARE 16 階 　 Tel: 03-6275-0871 Fax: 050-3153-0060 © 2024 Hexagon AB All rights reserved.
