設計製図機器および関連製品カタログ No.D-35-06 DESIGNING TOOLS & SYSTEMS DRAFTING EQUIPMENT 2 2D / 3D CAD SYSTEM 13 3D PRINTER / 3D SCANNER 14 INKJET PRINTER 15 TRACING BOARD / LED LIGHT 15 www.mutoh.co.jp/drafter ●ドラフターは MUTOH の登録商標です。 ●パラライナーは MUTOH の登録商標です。

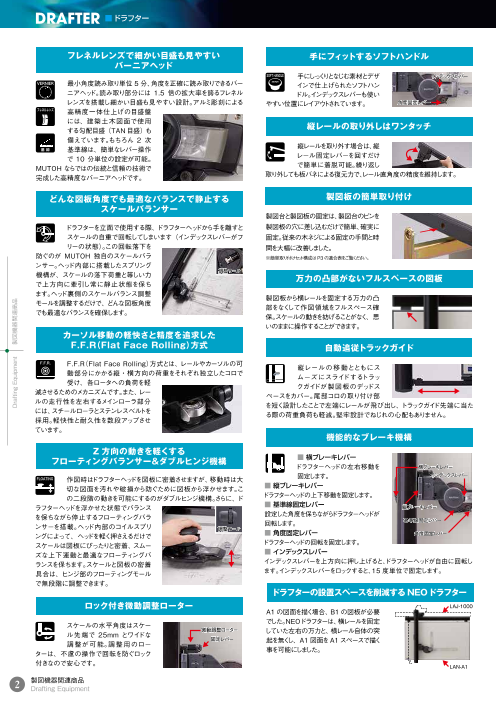

DRAFTER ■ ドラフター フレネルレンズで細かい目盛も見やすい 手にフィットするソフトハンドル バーニアヘッド 手にしっくりとなじむ素材とデザ インデックスレバー 最小角度読み取り単位 5 分、角度を正確に読み取りできるバー インで仕上げられたソフトハン ニアヘッド。読み取り部分には 1.5 倍の拡大率を誇るフレネル ドル。インデックスレバーも使い レンズを搭載し細かい目盛も見やすい設計。アルミ彫刻による やすい位置にレイアウトされています。 角度固定レバー 高精度一体仕上げの目盛盤 には、建築土木図面で使用 する勾配目盛（TAN目盛）も 縦レールの取り外しはワンタッチ 備えています。もちろん 2 次 基準線は、簡単なレバー操作 縦レールを取り外す場合は、縦 で 10 分単位の設定が可能。 レール固定レバーを回すだけ MUTOH ならではの伝統と信頼の技術で で簡単に着脱可能。繰り返し 完成した高精度なバーニアヘッドです。 取り外しても板バネによる復元力で、レール直角度の精度を維持します。 どんな図板角度でも最適なバランスで静止する 製図板の簡単取り付け スケールバランサー 製図台と製図板の固定は、製図台のピンを ドラフターを立面で使用する際、ドラフターヘッドから手を離すと 製図板の穴に差し込むだけで簡単、確実に スケールの自重で回転してしまいます（インデックスレバーがフ 固定。従来の木ネジによる固定の手間と時 リーの状態）。この回転落下を 間を大幅に改善しました。 防ぐのが MUTOH 独自のスケールバラ ※簡単取り付けセット構成はP3の適合表をご覧ください。 ンサー。ヘッド内部に搭載したスプリング 調整モール 機構が、スケールの落下荷重と等しい力 万力の凸部がないフルスペースの図板 で上方向に牽引し常に静止状態を保ち ます。ヘッド裏側のスケールバランス調整 製図板から横レールを固定する万力の凸 モールを調整するだけで、どんな図板角度 部をなくして作図領域をフルスペース確 でも最適なバランスを確保します。 保。スケールの動きを妨げることがなく、思 いのままに操作することができます。 カーソル移動の軽快さと精度を追求した F.F.R（Flat Face Rolling）方式 自動追従トラックガイド F.F.R（Flat Face Rolling）方式とは、レールやカーソルの可 縦レールの移動とともにス 動部分にかかる縦・横方向の荷重をそれぞれ独立したコロで ムーズにスライドするトラッ 受け、各ロータへの負荷を軽 クガイドが製図板のデッドス 減させるためのメカニズムです。また、レー ペースをカバー。尾部コロの取り付け部 ルの走行性を左右するメインローラ部分 を短く設計したことで左端にレールが飛び出し、トラックガイド先端に当た には、スチールローラとステンレスベルトを る際の荷重負荷も軽減。堅牢設計でねじれの心配もありません。 採用。軽快性と耐久性を数段アップさせ ています。 機能的なブレーキ機構 Z 方向の動きを軽くする フローティングバランサー＆ダブルヒンジ機構 ■ 横ブレーキレバー ドラフターヘッドの左右移動を 横ブレーキレバー 作図時はドラフターヘッドを図板に密着させますが、移動時は大 固定します。 インデックスレバー 切な図面を汚れや破損から防ぐために図板から浮かせます。こ ■ 縦ブレーキレバー の二段階の動きを可能にするのがダブルヒンジ機構。さらに、ド ドラフターヘッドの上下移動を固定します。 ラフターヘッドを浮かせた状態でバランス ■ 基準線固定レバー 縦ブレーキレバー を保ちながら停止するフローティングバラ 設定した角度を保ちながらドラフターヘッドが 回転します。 基準線固定レバー ンサーを搭載。ヘッド内部のコイルスプリ 調整モール ングによって、ヘッドを軽く押さえるだけで ■ 角度固定レバー 角度固定レバー スケールは図板にぴったりと密着、スムー ドラフターヘッドの回転を固定します。 ズな上下運動と最適なフローティングバ ■ インデックスレバー ランスを保ちます。スケールと図板の密着 インデックスレバーを上方向に押し上げると、ドラフターヘッドが自由に回転し 具合は、ヒンジ部のフローティングモール ます。インデックスレバーをロックすると、15 度単位で固定します。 で無段階に調整できます。 ドラフターの設置スペースを削減するNEOドラフター ロック付き微動調整ローター LAJ-1000 A1の図面を描く場合、B1の図板が必要 スケールの水平角度はスケー でした。NEOドラフターは、横レールを固定 微動調整ローター ル先端で 25mm とワイドな していた左右の万力と、横レール自体の突 固定レバー 調整が可能。調整用のロー 起を無くし、A1図面をA1スペースで描く ターは、不慮の操作で回転を防ぐロック 事を可能にしました。 付きなので安心です。 LAN-A1 2 製図機器関連商品 Drafting Equipment Drafting Equipment　　製図機器関連商品

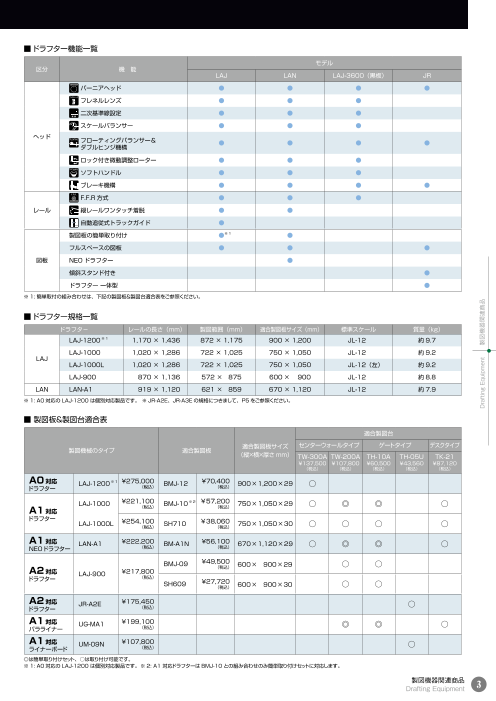

■ ドラフター機能一覧 モデル 区分 機　能 LAJ LAN LAJ-3600（黒板） JR バーニアヘッド ● ● ● ● フレネルレンズ ● ● ● 二次基準線設定 ● ● ● スケールバランサー ● ● ● ヘッド フローティングバランサー＆ ● ● ● ● ダブルヒンジ機構 ロック付き微動調整ローター ● ● ● ソフトハンドル ● ● ● ブレーキ機構 ● ● ● ● F.F.R 方式 ● ● ● レール 縦レールワンタッチ着脱 ● ● 自動追従式トラックガイド ● 製図板の簡単取り付け ●※ 1 ● フルスペースの図板 ● ● ● 図板 NEO ドラフター ● 傾斜スタンド付き ● ドラフター 一体型 ● ※ 1: 簡単取付の組み合わせは、下記の製図板＆製図台適合表をご参照ください。 ■ ドラフター規格一覧 ドラフタ− レールの長さ（mm） 製図範囲（mm） 適合製図板サイズ（mm） 標準スケール 質量（kg） LAJ-1200 ※ 1 1,170 × 1,436 872 × 1,175 900 × 1,200 JL-12 約 9.7 LAJ-1000 1,020 × 1,286 722 × 1,025 750 × 1,050 JL-12 約 9.2 LAJ LAJ-1000L 1,020 × 1,286 722 × 1,025 750 × 1,050 JL-12（左） 約 9.2 LAJ-900 870 × 1,136 572 × 875 600 × 900 JL-12 約 8.8 LAN LAN-A1 　919 × 1,120 621 × 859 670 × 1,120 JL-12 約 7.9 ※ 1: A0 対応の LAJ-1200 は個別対応製品です。 ※ JR-A2E、JR-A3E の規格につきまして、P5 をご参照ください。 ■ 製図板＆製図台適合表 適合製図台 適合製図板サイズ センターウォールタイプ ゲートタイプ デスクタイプ 製図機械のタイプ 適合製図板 （縦×横×厚さ mm） TW-300A TW-200A TH-10A TH-05U TK-21 ￥137,500 ￥107,800 ￥60,500 ￥43,560 ￥87,120 （税込） （税込） （税込） （税込） （税込） A0対応 LAJ-1200 ※ 1 ￥275,000 ドラフタ （税込） BMJ-12 ￥70,400 （税込） 900×1,200×29 ○ ー LAJ-1000 ￥221,100 （税込） BMJ-10 ※ 2 ￥57,200 A1 （税込） 750×1,050×29 ○ ◎ ◎ ○ 対応 ドラフター LAJ-1000L ￥254,100 （税込） SH710 ￥38,060 （税込） 750×1,050×30 ○ ○ ○ ○ A1対応 LAN-A1 ￥222,200 （税込） BM-A1N ￥56,100 （税込） 670×1,120×29 ○ ◎ ◎ ○ NEOドラフター BMJ-09 ￥49,500 （税込） 600×　 900×29 ○ ○ A2対応 LAJ-900 ￥217,800 ドラフター （税込） SH609 ￥27,720 （税込） 600×　 900×30 ○ ○ A2対応 JR-A2E ￥175,450 ドラフター （税込） ○ A1対応 UG-MA1 ￥199,100 パラライナー （税込） ◎ ◎ ○ A1対応 UM-09N ￥107,800 ライナーボード （税込） ○ ◎は簡単取り付けセット、○は取り付け可能です。 ※ 1: A0 対応の LAJ-1200 は個別対応製品です。※ 2: A1 対応ドラフターは BMJ-10 との組み合わせのみ簡単取り付けセットに対応します。 製図機器関連商品 Drafting Equipment 3 Drafting Equipment　　製図機器関連商品

DRAFTER ■ ドラフター 豊富なバリエーションをラインアップしたMUTOHのドラフターシリーズは設計を熟知したMUTOHならではの品揃えです。使い勝手に合わせてお選びいただけます。 さらには、多彩にご用意したオプションと組み合わせれば、設計者の個性にフィットしたより快適な設計環境をつくることができます。 LAJ-1000 A1 LAJ-1000L（左利き仕様） A1 製図板サイズ : H750 × W1,050 mm 製図板サイズ : H750 × W1,050 mm ●セット構成例 ●セット構成例 セット合計標準価格 ￥386,100（税込） 0～90゜ セット合計標準価格 ￥419,100（税込） 0～90゜ ドラフタ－/LAJ-1000 ￥221,100（税込） ドラフタ－/LAJ-1000L ￥254,100（税込） 製図台/TW-200A 720～ ￥107,800（税込） 1,070 製図台/TW-200A ￥107,800（税込） 720～ 1,070 製図板/BMJ-10 ￥57,200（税込） 571 495 製図板/BMJ-10 ￥57,200（税込） 1,286 440 1,020 571 495 440 1,286 1,020 ●オプション ●オプション ドラフティング・チェア/CR-380 ￥56,760（税込） ドラフティング・チェア/CR-380 ￥56,760（税込） ドラフライト/LE-20 ￥59,400（税込） ドラフライト/LE-20 ￥59,400（税込） ●その他の適合製図台 ●その他の適合製図台 TW-300A/TH-10A/TK-21 TW-300A/TH-10A/TK-21 ※最大用紙サイズ「A0」LAJ-1200の個別対応も可能です。※ドラフターカバーは別売です。 ※最大用紙サイズ「A0」LAJ-1200Lの個別対応も可能です。※ドラフターカバーは別売です。 LAJ-900 A2 LAN-A1（NEOドラフター） A1 製図板サイズ : H600 × W900 mm 製図板サイズ : H670 × W1,120 mm ●セット構成例 ●セット構成例 セット合計標準価格 ￥327,800（税込） 0～75゜ セット合計標準価格 ￥386,100（税込） 0～90゜ ドラフタ－/LAJ-900 ￥217,800（税込） ドラフタ－/LAN-A1 ￥222,200（税込） 製図台/TH-10A ￥60,500 845～ （税込） 1,190 製図台 /TW-200A ￥107,800（税込） 720～ 1,070 製図板/BMJ-09 ￥49,500（税込） 846 644 製図板 /BM-A1N ￥56,100（税込） 571 1,136 440 870 495 1,120 440 919 ●オプション ●オプション ドラフティング・チェア/CR-380　 ￥56,760（税込） ドラフティング・チェア/CR-380 ￥56,760（税込） ドラフライト/LE-20 ￥59,400（税込） ドラフライト/LE-20 ￥59,400（税込） ●その他の適合製図台 ●その他の適合製図台 TW-200A TW-300A/TH-10A/TK-21 ※左利き仕様の個別対応も可能です。※ドラフターカバーは別売です。 ※左利き仕様の個別対応も可能です。※ドラフターカバーは別売です。 4 製図機器関連商品 Drafting Equipment Drafting Equipment　　製図機器関連商品

DRAFTER ■ ドラフター DRAFCOMPO Jr ■ ドラフコンポ・ジュニア 豊富なバリエーションをラインアップしたMUTOHのドラフターシリーズは設計を熟知したMUTOHならではの品揃えです。使い勝手に合わせてお選びいただけます。 MUTOHのドラフターノウハウをA2、A3サイズに凝縮したパーソナル・ドラフター。 さらには、多彩にご用意したオプションと組み合わせれば、設計者の個性にフィットしたより快適な設計環境をつくることができます。 デスクトップサイズにして、最少読み取り単位 10分のバーニアヘッド、マグネード図板を採用。 移動もラクなドラフコンポ・ジュニアは、思いついたその場で気軽にお使いいただけます。JR-A2Eは製造台との組み合わせも可能です。 ■ドラフコンポ・ジュニア機能 使う場所を選ばない 図面を汚さない無調整 一体型 式・フローティング＆ ダブルヒンジ機構 JR-A2Eは製図板の傾 JR-A2Eは 斜角度を三段階に A2図面が余裕で描ける JR-A3Eは二段階に 作画範囲 調整可能 分度目盛りの見やすい 防塵カバー付き JR-A3Eは バーニアヘッド A3図面が余裕で描ける JR-A2E 作画範囲 A2 製図板サイズ : H480 × W830 mm 卓上型製図機器が 標準価格 ￥175,450（税込） 机一体型製図機器になります。 ●適合製図台 25゜ TH-05U ￥43,560 15゜ （税込） LAJ-1000 製図範囲：430（H）×620（W）mm（A2用紙対応） 830 641 A1 LAJ-1000L（左利き仕様） A1 外形寸法：641（H）×830（W）×115（T）mm 本体質量：約 7.5kg 製図板サイズ : H750 × W1,050 mm 製図板サイズ : H750 × W1,050 mm 角度読み取り方式：バーニア式　最小読み取り単位 10分 傾斜脚：折畳方式（0°、15°、25°） 付属品：ドラフティングプレート（500mm×2枚 /300mm×2枚） ●セット構成例 ●セット構成例 ※ドラフターカバーは別売です。 セット合計標準価格 ￥386,100（税込） 0～90゜ セット合計標準価格 ￥419,100（税込） 0～90゜ ドラフタ－/LAJ-1000 ￥221,100（税込） ドラフタ－/LAJ-1000L ￥254,100（税込） 製図台/TW-200A 720～ ￥107,800（税込） 1,070 製図台/TW-200A ￥107,800（税込） 720～ 1,070 製図板/BMJ-10 ￥57,200（税込） 571 495 製図板/BMJ-10 ￥57,200（税込） 1,286 440 1,020 571 495 440 1,286 1,020 ●オプション ●オプション ドラフティング・チェア/CR-380 ￥56,760（税込） ドラフティング・チェア/CR-380 ￥56,760（税込） ドラフライト/LE-20 ￥59,400（税込） ドラフライト/LE-20 ￥59,400（税込） ●その他の適合製図台 ●その他の適合製図台 TW-300A/TH-10A/TK-21 TW-300A/TH-10A/TK-21 ※最大用紙サイズ「A0」LAJ-1200の個別対応も可能です。※ドラフターカバーは別売です。 ※最大用紙サイズ「A0」LAJ-1200Lの個別対応も可能です。※ドラフターカバーは別売です。 JR-A3E A3 製図板サイズ : H365 × W650 mm JR-A2Eセット 標準価格 ￥157,300（税込） ●セット構成例 ●オプション 製図範囲：315（H）×440（W）mm（A3用紙対応） 15゜ セット合計標準価格 ￥219,010（税込） ドラフティング・チェア/CR-380 ￥56,760（税込） 外形寸法：526（H）×650（W）×115（T）mm ドラフター /JR-A2E ￥175,450（税込） 本体質量：約 5.1kg 650 526 角度読み取り方式：バーニア式　最小読み取り単位 10分 製図台 /TH-05U ￥43,560（税込） 傾斜脚：折畳方式（0°、15°） 付属品：ドラフティングプレート（500mm×2枚 /300mm×2枚） ※ドラフコンポ・ジュニア JR-A3E（A3）と製図台 TH-05Uは取り付けできません。 ※ドラフターカバーは別売です。 Black & Whiteboard Drafter ■ 黒板＆ホワイトボード用ドラフター 黒板やホワイトボードに設置可能なドラフター。 多くの学生を前にする製図教室では、欠かせないツールです。 LAJ-900 A2 LAN-A1（NEOドラフター） A1 製図板サイズ : H600 × W900 mm 製図板サイズ : H670 × W1,120 mm ●セット構成例 ●セット構成例 セット合計標準価格 ￥327,800（税込） 0～75゜ セット合計標準価格 ￥386,100（税込） 0～90゜ ドラフタ－/LAJ-900 ￥217,800（税込） ドラフタ－/LAN-A1 ￥222,200（税込） 製図台/TH-10A ￥60,500 845～ （税込） 1,190 製図台 /TW-200A ￥107,800（税込） 720～ 1,070 製図板/BMJ-09 ￥49,500（税込） 846 644 製図板 /BM-A1N ￥56,100（税込） 571 1,136 440 870 495 1,120 440 919 ●オプション ●オプション ドラフティング・チェア/CR-380　 ￥56,760（税込） ドラフティング・チェア/CR-380 ￥56,760（税込） ドラフライト/LE-20 ￥59,400（税込） ドラフライト/LE-20 ￥59,400（税込） ●その他の適合製図台 ●その他の適合製図台 LAJ-3600 標準価格 オープン価格 レールの長さ： 1,347（H) × 3,600（W） mm ※設置には黒板・ホワイトボードの仕様・ TW-200A TW-300A/TH-10A/TK-21 製図範囲： 1,123（H) × 3,309（W） mm 適合黒板サイズ： 1,200（H) × 3,600（W） mm 設置環境に条件があります。 ※左利き仕様の個別対応も可能です。※ドラフターカバーは別売です。 ※左利き仕様の個別対応も可能です。※ドラフターカバーは別売です。 標準スケール： JC-12 黒板用 　詳しくはお問合せください。 製図機器関連商品 Drafting Equipment 5 Drafting Equipment　　製図機器関連商品

PARALINER ■ パラライナー 設計という精緻な作業にとって、最も大切な1本の線。あくまでも高精度な線を、いかに引くことができるか…。 設計者のアイディアとスキルをも左右します。MUTOH独自のテクノロジーが凝縮されたパラライナー。 A1製図用紙対応の平行定規。 スムーズな操作性と高機能を搭載した 立面使用可能な平行定規。 自在なスケール角度調整など 使いやすさを追求し 数々のメカニズムを搭載した ハイクオリティモデル。 UG-MA1 A1 製図板サイズ : H700 × W950 mm ●セット構成例 0～90゜ セット合計標準価格 ￥306,900（税込） パラライナー /UG-MA1 ￥199,100（税込） 720～ 1,070 製図台 /TW-200A ￥107,800（税込） 571 495 ●オプション 1,144 1,020 ドラフティング・チェ ア /CR-380 ￥56,760（税込） シンクロベルト ドラフライト/LE-20 ￥59,400（税込） ●その他の適合製図台 TH-10A/TK-21 　　 ※ドラフターカバーは別売です。 ■パラライナー機能 シンクロベルト シンクロベルト駆動方式 スケールフローティング 立面仕様 スケールの平行移動は、 スケール移動時にスケー レールに設けたウエイト 左右のタイミングベルト ルを図板から浮き上がら により、立面使用時にス をシャフトで連動させ駆 せることで、用紙の汚れや ケールから手を離しても 動するシンクロベルト方 傷みを保護します。 スケールがその場に固定 式を採用。タイミングベル し落下を防ぎます。常に トは、伸びや摩耗によるト スケールを抑える必要が ラブルを防ぎ、図面に求 なく、快適な設計作業を められる精度を常に高い 可能にします。 レベルで維持します。 自在なスケール角度調整 ダブルヒンジ機構 スケール倒立 傾斜線、平行傾斜線作図用にクラッチレバーの操作で0 スケールの接続はダブ スケールを倒立させるこ ～ 15 度までのスケール角度調整が可能。また建築設計 ルヒンジ。二段階の上下 とで、用紙の貼り替えや、 に欠かせない TAN 目盛を両サイドレールのピッチ目盛 移動によりスケール操 製図板・スケール裏面の に装備しました。 作の自由度が向上。ス 掃除が簡単に行えます。 ケールと用紙の密着度 も抜群です。 ■パラライナー規格一覧 型　式 製図範囲（mm） 外形寸法（mm） 製図板仕様（mm） 質量（kg） UG-MA1 613 × 950 818 × 1,144 × 73.5 マグネード（700 × 950）（ドラフティングプレート1箱付属） 約14.5 6 製図機器関連商品 Drafting Equipment Drafting Equipment　　製図機器関連商品

LINER BOARD ■ ライナーボード 薄型・軽量・コンパクトなライナーボードは、プロの設計者向けから、建築士受験用持ち運びタイプ（A2）まで多彩に揃っています。 UM-09N 製図板サイズ : H625 × W870 mm A1 ●セット構成例 ■ 2段階仕様 セット合計標準価格 ￥151,360 なにも脚を立てない… 1 度 （税込） 脚を立てると………… 6 度 平行定規 /UM-09N ￥107,800 （税込） 製図台 /TH-05U ￥43,560 （税込） 1 、゚6゜ シンクロベルト 傾斜角 製図台（TH-05U）との組み合わせも可能です。 954 687 一級・二級建築士受験用平行定規 一級・二級建築士受験用平行定規 衝撃に強く、持ち運びに便利なハードケース付き 持ち運びに便利なソフトケース付き UM-06N8 製図板サイズ : H450 × W600 mm A2 UT-06 製図板サイズ : H450 × W600 mm A2 ライナーボード/UM-06N8 ￥59,400 （税込） 1 、゚5 、゚10゜ ライナーボード/UT-06 ￥52,250 （税込） 1 、゚5 、゚10゜ ※シンクロベルト方式採用 ※ワイヤー・プーリー方式採用 一級・二級建築士受験用平行定規 ■ 3段階仕様 689 513 一級・二級建築士受験用平行定規 ■ 3段階仕様 695 510 インテリアプランナー受験用平行定規 なにも脚を立てない… 1 度 小さい脚を立てると… 5 度 インテリアプランナー受験用平行定規 なにも脚を立てない… 1 度 裏 小さい脚を立てると… 5 度 裏 A2作図用卓上型平行定規 大きい脚を立てると…10度 A2作図用卓上型平行定規 大きい脚を立てると…10度 シンクロベルト 傾斜角 三角 傾斜角 三角 スケール 各種機能を搭載した高精度・高信頼性タイプ 標準機能を揃えたパーソナルタイプ スケール ■ライナーボード機能 シンクロベルト シンクロベルト駆動方式※1 ダブルヒンジ機構※1 スケール微調整機構 スケール反転機構 耐久性に優れたシンクロ スケールは斜めと水平方 スケール左右に設置され スケールを一番手前に移 ベルト駆動方式。 向の二段階に持ち上げ可 たモールを緩めると、ス 動すると裏に反転。用紙 能。スケールの上下移動 ケールを ±3ｍｍの範囲 の貼替え時にスケールが がスムーズ。 で調整可能。 邪魔になりません。 傾斜角 三角 スケールフローティング スケール倒立 傾斜脚を標準装備 スケール 三角スケールを装着※2 スケール移動時にスケール スケールを倒立させることで、用紙の貼り替え 製図板裏面の傾斜脚で、 グリップ溝にセットした三 を図板から浮き上がらせる や、製図板・スケール裏面の掃除が簡単。 製図板の傾斜角を調整 角スケールを左右にスラ ことで、用紙の汚れや傷み 可能。 イドし、製図板のどこでも を保護。 寸法の読み取りが可能。 ※1 UT-06を除く。 ※2 UM-09Nを除く。 ■ライナーボード規格一覧 型　式 製図範囲（mm） 外形寸法（mm） 製図板仕様（mm） 質量（kg） UM-09N 619 × 860 687 × 954 × 55 マグネード（625 × 870）（ドラフティングプレート800/500 各 2枚付属） 約6.5 UM-06N8 442 × 600 513 × 689 × 56 マグネード（450 × 600）（ドラフティングプレート500/300 各 2枚付属） 約3.1 UT-06 438 × 600 510 × 695 × 57 マグネード（450 × 600）（ドラフティングプレート500/300 各 2枚付属） 約2.9 製図機器関連商品 Drafting Equipment 7 Drafting Equipment　　製図機器関連商品

DRAFTING TABLE ■ ドラフティング・テーブル 製図台は機能的であることはもちろん、堅牢であることが求められます。MUTOHでは設計者に合わせられる多彩なタイプをラインアップ。 奥行きにゆとりを持たせたセンターウォールタイプ、足下がオープンなゲートタイプ、机の機能を併せ持つデスクタイプ。 使いやすいタイプをお選びいただけます。 A0/A1/B1 A1/B1 A1/B1 623 571 846 0～75゜ 0～90゜ 0～75゜ 755～1,105 720～1,070 845～1,190 553 495 644 TW-300A CENTER WALL TW-200A CENTER WALL TYPE TYPE TH-10A GATE TYPE 適合製図板： H670～900 × W1,050～1,200 mm 適合製図板： H600～750 × W900～1,120 mm 適合製図板： H600～750 × W900～1,120 mm 標準価格 ￥137,500（税込） 標準価格 ￥107,800（税込） 標準価格 ￥60,500（税込） ■仕様　 ■仕様　 ■仕様　 ●角度調節：0～75 度まで任意固定可（多板ブレーキ付シ ●角度調節：0～90度まで任意固定可（多板ブレーキ付トー ●角度調節：0～75 度まで任意固定可●高さ調節：845 リンダおよびトーション・バー内蔵レバー式）●高さ調節： ション・バー内蔵レバー式）●高さ調節：720～1,070mm ～1,190mmまで任意固定可●質量：約14.0kg 755～1,105mm まで任意固定可（シリンダ・ブレーキ まで任意固定可（シリンダ・ブレーキ付シリンダ・バランス内 付シリンダ・バランス内蔵ペダル式）●装備：単極コンセ 蔵ペダル式）●質量：約22.1kg ント 2 個付●質量：約26.7kg A1/A2 A1/B1 プレートを剥がすときはワンプッシュの簡単操作。 便利な字消板も付属しています。 655 792 0 、゚5 、゚10 、゚15゜ 20 、゚25゜ 0～70゜ 710 770 554 599 TH-05U GATE TYPE TK-21 DESK TYPE DRAFTING PLATE 適合製図板： H480～700 × W830～950 mm 適合製図板： H600～750 × W900～1,200 mm ドラフティングプレート 標準価格 ￥43,560（税込） 標準価格 ￥87,120（税込） 標準価格 ￥2,420（税込） ■仕様　 ■仕様　 ●マグネード製図板 /マグネードシート専用 ●角度調節：0度、5度、10度、15度、20度、25度の6段 ●角度調節：0～70 度まで任意固定可、安全装置付●高さ ●10 枚入り（300 mm × 4 枚、500 mm × 3 枚、 階切り替え式●高さ調節：710ｍｍ固定式●質量：約8.1kg 調節：770mm固定式●質量：約22.0kg 800 mm × 3 枚）●字消板付 ※ドラフターと平行定規の適合表はP3を参照ください。 DRAFLIGHT ■ ドラフライト 製図板に固定できるドラフライトは、手元を明るく照らします。中心部にLEDを2列配置し、固定方法に万力を採用。同等の蛍光灯と同じ明るさでCO2を50％（当社比）削減しています。 チラツキや発熱が少なく、長時間使用しても目の疲れを抑えます。アーム部は、柔軟に動きますのでお好きな角度に調整が可能です。 スイッチも軽いタッチでON/OFF できます。いつでもどこでも多用途にお使いになれます。 ■仕様 品番 LE-20 30 ユニットサイズ 950 × 450 × 70 mm シェード 回転 本体サイズ 質量 約 1.6 kg（ACアダプタ含まず） 約 300° 固定方法 万力 950 LED 本体 色温度 5,500 K 動作温度 5～ 35 ℃ 動作湿度 20 ～ 80 ％（結露しないこと） 照度約 1,300 lx 環境 （中央 450mm直下） 70 保存温度 －20～ 60 ℃ 保存湿度 最大 RH80 %（結露しないこと） 駆動電圧 DC12V 電気および 消費電流 1.5 A 光学特性 消費電力 約13 W 照度 約1,300 lx（ 中央 450 mm直下） 標準価格 ￥59,400（税込） ■ACアダプタ 入力電圧 AC100～240 V 出力電圧 DC12 V ±5 % 最大出力電流 1.5 A 使用温度範囲 0～ 40 ℃ 外形寸法 72 × 34 × 69 mm 質量 約 165 g 8 製図機器関連商品 Drafting Equipment Drafting Equipment　　製図機器関連商品 450 40

DRAFTING BOARD & SCALE ■ 製図板&スケール 反り、歪みに強い製図板 独自のフラッシュ構造（多層構造）とペーパコアで、反り、歪みに十分な強度を備えた製図 板。側面には高強度素材を用いながら縁取り・角アール処理を加えて、質感と安全性にも 配慮しました。 ❶マグネット製図板 　マグネット製図板のエッジに丸みを持たせ、プラスチック樹脂でガード。BM-N シリーズは縦レール尾 部支持ローラを受けるトラックガイドも一体化しました。 ❷ビニール製図板 　ベニヤ製図板の表裏にドラフティングシートを圧着した製図板です。 ❸ベニヤ製図板 ❶ 　手頃な価格のシナベニヤ製図板です。 ■マグネット製図板 型　式 縦×横×厚さ（mm） 質量（kg） 標準価格 BM-A1N 670× 1,120 ×29（A1） 約9.0 ￥56,100（税込） BMJ-09 600× 900 ×29（A1） 約6.5 ￥49,500（税込） BMJ-10 750× 1,050 ×29（B1） 約9.5 ￥57,200（税込） ❷ BMJ-12 900× 1,200 ×29（A0） 約12.0 ￥70,400（税込） ■ビニール製図板 型　式 縦×横×厚さ（mm） 質量（kg） 標準価格 SH609※ 600× 900 ×30（A1） 約6.5 ￥27,720（税込） SH710 ※ 750× 1,050 ×30（B1） 約9.5 ￥38,060（税込） ❸ ※納期はお問い合わせください。 ■ベニヤ製図板 型　式 縦×横×厚さ（mm） 質量（kg） 標準価格 ●マグネット仕様の製図板には、ドラフティングプレート10 枚 V456※ 450× 600 ×20（A2） 約2.0 ￥10,780（税込） V609※ 600× 900 ×30（A1） 約4.0 ￥17,820（税込） （ 800mm×3 枚、500mm×3 枚、300mm×4 枚）が付属されています。 V710※ 750× 1,050 ×30（B1） 約6.4 ￥27,060（税込） ●製図板とドラフター、製図台との適合は P3 をご参照ください。 V912※ 900× 1,200 ×30（A0） 約8.0 ￥34,100（税込） ●製図板は自然材を使用しているため、質量にバラツキがあります。 ※納期はお問い合わせください。 滑らかタッチを実現するドラフティングシート ベニヤ製図板の表面を保護して耐久性を向上させる塩化ビニール製のシート。 鉛筆のタッチをさらに滑らかにします。 型　式 適合製図板サイズ（mm） 標準価格 HS609※ 600× 900（A1） ￥3,630（税込） HS710※ 750×1,050（B1） ￥4,400（税込） HS912※ 900×1,200（A0） ￥5,720（税込） ※納期はお問い合わせください。 多彩なラインアップを備えたドラフタースケール 長さ（縦、横） 型　式 目盛り仕様 適合ドラフター ×幅×厚さ（mm） 標準価格 （各1セット） 金具 JS-12 1/1 × 1/2 【現行製品】 JS-34 1/3 × 1/4 JR-A2E、JR-A3E （200、300） ×40×4 ￥13,750 JS-35 1/3 × 1/5 【販売終了製品】 S型金具 （税込） JS-56 1/5 × 1/6 ES、JR-A2S、JR-A3S、SAU-85 JL-12 1/1 × 1/2 【現行製品】 JL-12L（左）1/1 × 1/2 LAJ、LAN JL-34 1/3 × 1/4 （250、400） 【販売終了製品】 ×50×5 ￥13,750 JL-35 1/3 × 1/5 EA、EAJ、EAN、LA、LG、LGN、 L 型金具 （税込） JL-56 1/5 × 1/6 LY、LYJ、LYN、QSJ、QSN、WA、 JL-255 1/2.5 × 1/5 WAJ、WAN （300、500） メタクリル酸樹脂系の高精度ドラフタースケール。 JC-12 1/1 × 1/2 JLシリーズと同様 ×50×5 ￥17,600 L 型金具 （税込） 彫刻加工の目盛りは透明で読みやすく、消えにくいのが特長です。 ※スケールは、縦および横で1セットとなります。 L 型金具 S 型金具 80mm 63mm 製図機器関連商品 Drafting Equipment 9 Drafting Equipment　　製図機器関連商品

DRAFTING CHAIR & EQUIPMENT ■ ドラフティング・チェア&設計用備品 DRAFTING CHAIR φ405 φ405 φ375 φ375 φ560 525～565 φ590 φ590 420 CR-380 CS-30 SK-87 SK-86 標準価格 ￥56,760（ 税込） 標準価格 ￥26,400（ 税込） 標準価格 ￥34,650（ 税込） 標準価格 ￥31,350（ 税込） ベーシック機能搭載 設計製図用椅子 ■仕様 ■仕様 ■仕様 ■仕様 ●座部：木製 ●座部：ウレタンフォーム（ビニールレザー張り） ●座部：ウレタンフォーム（ビニールレザー張り） ●座部：ウレタンフォーム（ビニールレザー張り） ●脚部：つや消し黒塗装仕上げ ●脚部：クロームメッキ仕上げ・双輪キャスター ●脚部：クロームメッキ仕上げ・双輪キャスター ●脚部：つや消し黒塗装仕上げ・双輪キャスター（回転抵抗付） ●座部昇降：手動式 ●座部昇降：ガススプリング式 ●座部昇降：ガススプリング式 ●座部昇降：ガススプリング式 ●色：茶色 ●質量：約8.25kg ●質量：約7.3kg ●色：ダークグレー ●質量：約11.3kg ●質量：4.6kg ※納期はお問い合わせください。 ※納期はお問い合わせください。 CR-380の特長 1 製図台に合わせて高さ調節可能。無理のない姿勢のまま製図範囲をフルカバーする作業 4 通常の椅子よりも広い設置幅で安定感を向上した長い5本脚と、滑りにくく過度の回転を押さえる 環境を提供。 移動自在のキャスター。 2 ロッキング支点を座板前方に設定し大腿部への圧迫を減少。背もたれ全体が追従して体の動きに 5 座面まわりを削り落とし足ヘの圧迫を軽減。長時間にわたり快適な作業姿勢を提供する一体成 合わせた安定感をサポート。 型の座板。 3 作業姿勢に最適なストロークをエアスプリングのワンタッチレバー操作で調整。 SYSTEM FURNITURE & EQUIPMENT 設計作業をさらにきめ細かく サポートするツール。 MUTOHは、設計者の皆様により快適な作業環境を提供するため、 トータルなサポートを行っています。 設計環境の便利さを考えた「システムファニチャ」や「設計用備品」をはじめ、 テーブルから小物まできめ細かく対応しています。 740 1276.5 A1-5WとA1-S1 A1-5WとA1-B1 978 MAP CASE ST-05 図面保管庫 サイドデスク 図面をはじめとした、さまざまな用紙を折り曲げることなく保管できます。 設計環境の快適さを考えて設計されたサイドデ スク。小型軽量で設置場所を選びません。 350 570 A1用マップケース本体 / A1-5W A1用スタンド / A1-S1 A1用ベース / A1-B1 標準価格 ￥138,490（ 税込） 標準価格 ￥27,940（ 税込） 標準価格 ￥16,830（ 税込） 標準価格 ￥30,360（ 税込） ※スタンド使用時は1台のみの使用可能。 ※ベース使用時は3台以下の積み重ね台数で使用して 天板＆棚板2段（ 350W × 570D mm） ください。 キャスター × 4装備 ※納期はお問い合わせください。　※その他のサイズも取り揃えております。 詳細はホームページをご覧ください。 10 製図機器関連商品 Drafting Equipment Drafting Equipment　　製図機器関連商品 460～620 795～955 450～630 415 465～625 663 390～490

DRAFTING CHAIR & EQUIPMENT ■ ドラフティング・チェア&設計用備品 MULTIPURPOSE/MULTIFUNCTION DRAFTING DESK 特別注文製品 ■ 例 1. 多機能製図台／例 2. 多目的デスク 受注対応・特別注文関連商品 「こんな机や脇机が欲しい」「製図教室スペースにピッタリ収まる製図台セットがないだろうか」などの様々なニーズにお応えできるのが特別注文製品です。 デザインや仕様、ご予算に合わせてご提案します。お近くの営業所までお問い合わせください。 DRAFTING CHAIR あらゆる機能・設置空間のニーズに、特別注文製品でお応えします。 例 1. 多機能製図台 φ405 φ405 φ375 φ375 φ560 525～565 φ590 φ590 420 平行定規など 天板クローズ時 セット可能 CR-380 CS-30 SK-87 SK-86 天板オープン時 標準価格 ￥56,760（ 税込） 標準価格 ￥26,400（ 税込） 標準価格 ￥34,650（ 税込） 標準価格 ￥31,350（ 税込） 商品例： 多機能製図台 格納時 使用時 ベーシック機能搭載 設計製図用椅子 ■仕様 ■仕様 ■仕様 ■仕様 ●座部：木製 ●座部：ウレタンフォーム（ビニールレザー張り） ●座部：ウレタンフォーム（ビニールレザー張り） 参考外形寸法 ：1,200（W）× 800（D）× 750（H）mm 日本大学　生産工学部 日本大学　生産工学部 ●座部：ウレタンフォーム（ビニールレザー張り） ●脚部：つや消し黒塗装仕上げ ●脚部：クロームメッキ仕上げ・双輪キャスター ●脚部：クロームメッキ仕上げ・双輪キャスター ●平行定規収納式 / 机天板カッタマット敷き ●脚部：つや消し黒塗装仕上げ・双輪キャスター（回転抵抗付） ●座部昇降：手動式 ●座部昇降：ガススプリング式 ●座部昇降：ガススプリング式 ●座部昇降：ガススプリング式 ●色：茶色 ●質量：約8.25kg ●質量：約7.3kg ●色：ダークグレー ●質量：約11.3kg ●質量：4.6kg ※納期はお問い合わせください。 ※納期はお問い合わせください。 例 2. 多目的デスク CR-380の特長 1 製図台に合わせて高さ調節可能。無理のない姿勢のまま製図範囲をフルカバーする作業 4 通常の椅子よりも広い設置幅で安定感を向上した長い5本脚と、滑りにくく過度の回転を押さえる 環境を提供。 移動自在のキャスター。 2 ロッキング支点を座板前方に設定し大腿部への圧迫を減少。背もたれ全体が追従して体の動きに 5 座面まわりを削り落とし足ヘの圧迫を軽減。長時間にわたり快適な作業姿勢を提供する一体成 合わせた安定感をサポート。 型の座板。 3 作業姿勢に最適なストロークをエアスプリングのワンタッチレバー操作で調整。 SYSTEM FURNITURE & 商品例： 多機能デスク 格納時 使用時 参考外形寸法 ：1,150（W）× 775（D）× 776（H）mm 日本大学　理工学部 神奈川大学　建築学科 EQUIPMENT ●平行定規収納用フック棚付き 設計作業をさらにきめ細かく サポートするツール。 MUTOHは、設計者の皆様により快適な作業環境を提供するため、 導入事例 トータルなサポートを行っています。 設計環境の便利さを考えた「システムファニチャ」や「設計用備品」をはじめ、 テーブルから小物まできめ細かく対応しています。 740 1276.5 使用時 使用時 使用時 千葉工業大学　建築学科 東京都市大学　建築学科 筑波大学 A1-5WとA1-S1 A1-5WとA1-B1 978 MAP CASE ST-05 図面保管庫 サイドデスク 図面をはじめとした、さまざまな用紙を折り曲げることなく保管できます。 設計環境の快適さを考えて設計されたサイドデ スク。小型軽量で設置場所を選びません。 350 570 A1用マップケース本体 / A1-5W A1用スタンド / A1-S1 A1用ベース / A1-B1 標準価格 ￥138,490（ 税込） 標準価格 ￥27,940（ 税込） 標準価格 ￥16,830（ 税込） 標準価格 ￥30,360（ 税込） ※スタンド使用時は1台のみの使用可能。 ※ベース使用時は3台以下の積み重ね台数で使用して 天板＆棚板2段（ 350W × 570D mm） 使用時 使用時 使用時 ください。 キャスター × 4装備 神戸女子大学　家政学部 大阪デザイナー専門学校　デッサン室 横須賀工業高校 ※納期はお問い合わせください。　※その他のサイズも取り揃えております。 詳細はホームページをご覧ください。 製図機器関連商品 Drafting Equipment 11 460～620 795～955 450～630 415 465～625 663 390～490 Drafting Equipment　　製図機器関連商品

MULTIFUNCTION DRAFTING DESK 特別注文製品 ■ 例 2. 多機能製図台 受注対応・特別注文関連商品 2D/ 3D CAD SYSTEM ■ CADシステム関連商品 製図教室 導入事例 FOR EDUCAT I O N WORKS 教育用CADシステム M-Draf for Education Worksとは、３次元CAD「SOLIDWORKS」と、汎用２次元CAD 「M-Draf Spirit」を同梱した教育機関向けCADパッケージです。 ■ ３次元CAD教育の課題を解決するパッケージ 設計製図には「①完成形状を想像し、正面 /平面 /側面 /などの図面として表現する能力」 「②図面から完成形状を想像する能力」が必要であり、手描き製図や2D CADに慣れ親しむ 事で、これらの能力を鍛える事ができます。 しかし、3D CADは頭に思い浮かべた形状が直接ディスプレイに3Dモデルで表現され、更に 東京農業大学 東京都市大学　機械系設計製図室 日本工業大学　機械工学科 完成した3Dモデルから自動的に図面が作成されてしまうため、技術者として必要な「図面⇔ 3Dモデルの変換能力」を鍛える事ができません。 このような3次元教育の問題を解決するため、MUTOHでは2D CADと3D CADをパッケー ジにした「M-Draf for Education Works」を用意しました。 ■ M-Draf Spirit 教育版 M-Draf Spirit を教育機関向けに特別価格に設定したパッケージです。通常版と全く同じ機能 をご利用いただけます。ドラフターメーカ「MUTOH」のノウハウを結集した手描き感覚の操作性 と、国産メーカならではのJIS 対応は、製図授業のツールとして最適なソフトウェアです。 ■ SOLIDWORKS 教育版 SOLIDWORKS 教育版は単なる CAD 教育ツールではなく、完全なエンジニアリングスイート です。SOLIDWORKSソフトウェアに加えて、カリキュラムと認定プログラムが用意されており、 3D CADによる機械設計、設計検証、データ管理、サステナビリティ（ 持続可能性） の教育 を行うために必要なすべてのリソースが含まれています。また、MUTOHオリジナルの2D⇔3D 早稲田大学　理工学術院　共通製図室 愛知県立愛知総合工科高等学校 静岡県立浜松湖北高校 連携機能を搭載しており、図面⇔3Dモデルの変換能力を鍛える事ができます。 RJ-900X series CONTEX Scanner CAD用インクジェットプロッタ 大判スキャナ 京都建築大学校　製図実習室 帝塚山大学　居住空間デザイン学科 津山工業高等専門学校 RJ-901X SERIES ■ A1カラー作画：最速33秒 ■ 線画、新聞、ポスターから、段ボール等の厚手のものまで、 プリントヘッドの走査速度をアップさせることにより、当社従来機種と比べ、高速 　 プロが求める様々な用途に対応する大判スキャナ。 作画で25%の速度アップを実現しました。 蓄積された技術とお客様の要望から誕生したクラス最高峰の大判スキャナ ■ 作画品質の向上 をお届けします。線画はもとよりカラーも高品質に読み取り可能な Contex 双方向作画時のインク液滴の着弾精度の改善に取り組んだ結果、着弾誤差 の CCD方式大判スキャナ。すべてのお客様にご満足いただける製品です。 が改善され、 ドラフトモードに おける線画の作画品質が向上しました。 ワイドなスキャニングエリアをカバーする最新鋭のカメラレンズを搭載。光 ■ 用紙搬送能力の向上 学解像度 1,200dpiと高性能４チャンネル CCDカメラセンサとの連携によ ■ 新しいステータスモニタ「VSM」に対応 り、HD ULTRA Xシリーズは大判スキャナの業界標準モデルとしてクラス最 新開発のステータスモニタ『VSM』をPC、スマートフォンにインストールすること 高の高画質とサービス業務に付加価値をもたらします。スキャナ本体に搭 山口県立防府商工高等学校 久留米工業高等専門学校 九州工業大学　建設社会工学科 で、RJ-900Xシリーズの様々な情報（ステータス）を手軽に確認することが出来 載されるイメージ処理性能は、PCの負荷を軽減するとともに、スキャナ稼働 ます。またリモートパネル機能で RJ-900X シリーズ本体の設定確認、および 時における最高のソフトウェア操作環境をご提供します。 ヘッドクリーニング などのリモート操作が一部可能となります。 12 製図機器関連商品 Drafting Equipment Drafting Equipment　　製図機器関連商品

2D/ 3D CAD SYSTEM ■ CADシステム関連商品 FOR EDUCAT I O N WORKS 教育用CADシステム M-Draf for Education Worksとは、３次元CAD「SOLIDWORKS」と、汎用２次元CAD 「M-Draf Spirit」を同梱した教育機関向けCADパッケージです。 ■ ３次元CAD教育の課題を解決するパッケージ 設計製図には「①完成形状を想像し、正面 /平面 /側面 /などの図面として表現する能力」 「②図面から完成形状を想像する能力」が必要であり、手描き製図や2D CADに慣れ親しむ 事で、これらの能力を鍛える事ができます。 しかし、3D CADは頭に思い浮かべた形状が直接ディスプレイに3Dモデルで表現され、更に 完成した3Dモデルから自動的に図面が作成されてしまうため、技術者として必要な「図面⇔ 3Dモデルの変換能力」を鍛える事ができません。 このような3次元教育の問題を解決するため、MUTOHでは2D CADと3D CADをパッケー ジにした「M-Draf for Education Works」を用意しました。 ■ M-Draf Spirit 教育版 M-Draf Spirit を教育機関向けに特別価格に設定したパッケージです。通常版と全く同じ機能 をご利用いただけます。ドラフターメーカ「MUTOH」のノウハウを結集した手描き感覚の操作性 と、国産メーカならではのJIS 対応は、製図授業のツールとして最適なソフトウェアです。 ■ SOLIDWORKS 教育版 SOLIDWORKS 教育版は単なる CAD 教育ツールではなく、完全なエンジニアリングスイート です。SOLIDWORKSソフトウェアに加えて、カリキュラムと認定プログラムが用意されており、 3D CADによる機械設計、設計検証、データ管理、サステナビリティ（ 持続可能性） の教育 を行うために必要なすべてのリソースが含まれています。また、MUTOHオリジナルの2D⇔3D 連携機能を搭載しており、図面⇔3Dモデルの変換能力を鍛える事ができます。 RJ-900X series CONTEX Scanner CAD用インクジェットプロッタ 大判スキャナ RJ-901X SERIES ■ A1カラー作画：最速33秒 ■ 線画、新聞、ポスターから、段ボール等の厚手のものまで、 プリントヘッドの走査速度をアップさせることにより、当社従来機種と比べ、高速 　 プロが求める様々な用途に対応する大判スキャナ。 作画で25%の速度アップを実現しました。 蓄積された技術とお客様の要望から誕生したクラス最高峰の大判スキャナ ■ 作画品質の向上 をお届けします。線画はもとよりカラーも高品質に読み取り可能な Contex 双方向作画時のインク液滴の着弾精度の改善に取り組んだ結果、着弾誤差 の CCD方式大判スキャナ。すべてのお客様にご満足いただける製品です。 が改善され、 ドラフトモードに おける線画の作画品質が向上しました。 ワイドなスキャニングエリアをカバーする最新鋭のカメラレンズを搭載。光 ■ 用紙搬送能力の向上 学解像度 1,200dpiと高性能４チャンネル CCDカメラセンサとの連携によ ■ 新しいステータスモニタ「VSM」に対応 り、HD ULTRA Xシリーズは大判スキャナの業界標準モデルとしてクラス最 新開発のステータスモニタ『VSM』をPC、スマートフォンにインストールすること 高の高画質とサービス業務に付加価値をもたらします。スキャナ本体に搭 で、RJ-900Xシリーズの様々な情報（ステータス）を手軽に確認することが出来 載されるイメージ処理性能は、PCの負荷を軽減するとともに、スキャナ稼働 ます。またリモートパネル機能で RJ-900X シリーズ本体の設定確認、および 時における最高のソフトウェア操作環境をご提供します。 ヘッドクリーニング などのリモート操作が一部可能となります。 CADシステム関連商品 2D/3D CAD System 13 2D/3D CAD System　　CAD システム関連商品

3D PRINTER & 3D SCANNER ■ 3D プリンタ・3D スキャナ ひらめいたアイデアをカタチにしたい。 授業でも使えるMUTOH の 3Dプリンタです。 MF-800 MF-900 熱溶解積層方式（FFF）3D プリンタ 熱溶解積層方式（FFF）3D プリンタ 本体サイズは MF シリーズ最小の 364 × 348 × 480 mm。風の影響 独立式デュアルヘッドを搭載し、カーボン繊維入りフィラメントにも対応した を受けず安全性を考慮したフロント＆サイドカバー付き。3D プリンタ入門機 業務用 3D プリンタ。 として学校やご家庭の机でお気軽にご利用いただけます。 ■ 独立系デュアルヘッド ■ 操作ダイヤルで簡単操作 2 つのヘッドが独立して動作するデュアルヘッドを搭載。左右対称でモデ 造形データは SD カードで読み込み、本体正面のディスプレイと操作ダイ ルを造形する「ミラーモード」と、同じモデルを同時に造形する「複製モー ヤルで操作完了。パソコンとUSB で接続して操作することも可能です。 ド」など、3D プリンタの利用範囲が広がります。 ■ 造形物が取り外しやすいマグネットシート ■ カーボン繊維入りフィラメン マグネット定着シートは造形テーブルから簡単に着脱でき、手元で造形物を 高温ヘッドに交換すると、カーボン繊維入りフィラメントが使用可能。カー 取り外すことができます。 ボン入りフィラメントは強度と耐久性が高く、軽量で剛性のある部品の造形 ■ テーブルの傾きを自動補正 が可能です。 造形開始前に造形テーブルの水平度を測定。ヘッドとテーブルの隙間が ■ フィラメント検出センサー 均一になるように材料の吐出量を調整し、造形品質を向上させます。 フィラメント切れを察知するセンサー搭載。造形途中にフィラメントが切れて も、その時点で一時停止し、フィラメントの継ぎ足しが可能です。 TRACING BOARD / LED LIGHT ■ トレース台／LEDライト ML-130 自然な光を放つLEDは、チラツキがなく、紫外線や赤外線をほとんど含まないため、 トレース台、検査台として長時間使用しても目の疲れを抑えます。 光造形方式（DLP） 3D プリンタ 3D スキャナ MLT-A3N SLT-B4C／A4C LEDライトテーブル ■LED の均一光で 　細かいトレース作業もスムーズ。 電源・調光 スイッチ付 　目に優しい光は長時間作業にも対応。 ● 調光機能付き。 LightBoard には外付けの電源・調光スイッチが付いてます。手元スイッ アニメ・漫画 写経 刺繍 チで無段階調光が可能、バックアップ機能により電源 OFF 時の明るさ を記憶し、再点灯後も同じ明るさで作業できます。 ● ＬＥＤで、長寿命、均一発光を実現。 自然な光を放つ LEDは、チラツキや発熱が少なく、長時間使用しても目 の疲れを抑えます。 安定の DLP® 方式による滑らかな造形に加え、オープンレジン方式による 170mmまでの比較的小さなオブジェクトを高精度にスキャニングするフルカ ● 段差や角のないなめらかなトレース面を実現。 自由な材料選択。様々なニーズに応える光造形 3D プリンタ。 ラーのデスクトップ 3Dスキャナ。キャリブレーションからスキャニング、メッシュ トレース面は、A3 ／ B4 ／ A4をそれぞれ確保。段差のない一体ボディ 化まですべて自動化した画期的な操作性は教育現場に最適です。 ■ 高精細な光造形 で原稿の余計な引っ掛かりをなくし、原稿の折れも緩和されます。 ● 紫外線、電源ノイズをシャットアウト。 液体状の樹脂（レジン）に紫外線（UV）を当てて固めながら造形する 3D ■ ターンテーブルで自動スキャニング ＬＥＤの使用により、耳障りな雑音や電源ノイズ、紫外線もシャットアウト。長時間 プリンタ。熱溶解積層方式（FFF）と比べ高速で、高精細な造形が可能。 ターンテーブルで対象物を 360 度回転し自動撮影。ユーザがスキャナを手 使用にも不快感を抑えることができ、使っていることを感じさせないトレース台です。 詳細を表現したい精密部品やフィギュア、宝飾などに適しています。 持ちして撮影する必要がありません。 ディスプレイ 検査用照明 ■ オープンレジン ■ 画像補正からメッシュ作成まで自動 造形パラメータを変更する事で、市販されている様々なレジンを利用可能 スキャニングから画像の貼り合わせ補正まで完全自動。スタートボタンをク です。 リックするだけで操作完了です。 ■ タッチパネルで簡単操作 ■ 遮光テント付 パソコンに接続することなくスタンドアローンで操作可能。MUTOH Slicer で 光を遮る遮光テントが標準装備。本体を設置するだけで、直ぐにご利用いた A3 B4 A4 サイズ サイズ サイズ 作成した造形データを USBメモリで取り込み、本体前面のタッチパネルで だけます。 操作可能です。 MLT-A3N ￥59,290（税込） SLT-B4C ￥31,460（税込） SLT-A4C ￥24,200（税込） 14 3Dプリンタ 3D スキャナ関連商品 3D Printer ＆ 3D Scanner 3D Printer ＆ 3D Scanner　　3D プリンタ・3D スキャナ関連商品

INKJET PRINTER ■ 多目的印刷・UV インクプリンタ 「XpertJet」シリーズから誕生した小型 UVフラットベッドプリンタ「XpertJet 461UF」。 多彩な表現力で商品価値をさらに高める付加価値印刷を実現。 UV フラットベッドプリンタ 新型 LED-UV ランプを採用し、セグメント毎の照度コントロールを可能にし た MUTOH 独自の印刷技術が生み出すハイクオリティで豊かな質感表現 は、ノベルティグッズ、工業印刷などのさまざまなアプリケーション制作に 最適。使いやすさを重視した機体設計、現場に求められる信頼性、そして 高い生産性であらゆるアイデアをカタチに。ビジネスのさらなる領域へと誘う 「XpertJet 461UF」。 ●「LED-UVランプ分割制御技術」搭載（特許取得済） 　 一度のテーブル走査で多彩な質感を生み出し、表現力がより豊かに。 ● 最大メディア厚 : 70 mm（テーブル取り外し時：150 mm） ● 印刷可能領域を拡大（枠線溝あり）: 483×329 mm（ +10 mm） ● 操作に迷わない LEDガイド機能付き静電タッチパネルを採用。 ● ソフトタイプ、ハードタイプ 2 種類の UVインク対応。 　（ C、M、Y、K、ホワイト、バーニッシュ） ● Windowsプリンタドライバ標準搭載。 ● 業務を効率化するMUTOH 純正アプリケーション。 マット&グロス印刷 バーニッシュによる質感表現 TRACING BOARD / LED LIGHT ■ トレース台／LEDライト 自然な光を放つLEDは、チラツキがなく、紫外線や赤外線をほとんど含まないため、 トレース台、検査台として長時間使用しても目の疲れを抑えます。 MLT-A3N SLT-B4C／A4C LEDライトテーブル ■LED の均一光で 　細かいトレース作業もスムーズ。 電源・調光 スイッチ付 　目に優しい光は長時間作業にも対応。 ● 調光機能付き。 LightBoard には外付けの電源・調光スイッチが付いてます。手元スイッ アニメ・漫画 写経 刺繍 チで無段階調光が可能、バックアップ機能により電源 OFF 時の明るさ を記憶し、再点灯後も同じ明るさで作業できます。 ● ＬＥＤで、長寿命、均一発光を実現。 自然な光を放つ LEDは、チラツキや発熱が少なく、長時間使用しても目 の疲れを抑えます。 ● 段差や角のないなめらかなトレース面を実現。 トレース面は、A3 ／ B4 ／ A4をそれぞれ確保。段差のない一体ボディ で原稿の余計な引っ掛かりをなくし、原稿の折れも緩和されます。 ● 紫外線、電源ノイズをシャットアウト。 ＬＥＤの使用により、耳障りな雑音や電源ノイズ、紫外線もシャットアウト。長時間 使用にも不快感を抑えることができ、使っていることを感じさせないトレース台です。 ディスプレイ 検査用照明 A3 B4 A4 サイズ サイズ サイズ MLT-A3N ￥59,290（税込） SLT-B4C ￥31,460（税込） SLT-A4C ￥24,200（税込） 多目的印刷・UVインクプリンタ＆LED 関連商品 Inkjet Printer ＆ LED Light 15 Inkjet Printer ＆ LED Light　　多目的印刷・UV インクプリンタ＆ LED 関連商品

MUTOH GROUP ■ ムトーグループ ■ムトーグループ MUTOHホールディングスを核に MUTOH の事業は多彩。 大判インクジェットプリンタやプロッタなどの「情報画像関連機器事 業」、日本の設計プロセスに革新をもたらす2D/3D CADなどの「情報サービス事業」、設計製 お客様に最適な提案と 図機器、光学式計測器やスポーツケア用品などの「その他の事業」で構成されています。 最高の価値をお届けします。 グループ戦略を担うMUTOHホールディングスを核に、8の事業会社が集い、それぞれに最適の 提案と最高の価値をお届けする活動を続けています。 ムトードイツ ムトーノースヨーロッパ ムトーヨーロッパ 武藤工業 ムトーアメリカ ムトーアイテックス ムトーエンタープライズ ムトーオーストラリア 万能製図機械MUTOH『ドラフターMH-I』光栄ある歴史に残る 日本の機械技術関連遺産「機械遺産」の認定を受けました。 ベルトプーリ式を採用したMUTOHの革新の精神は、 現在のトラックタイプ ドラフターに脈々と受け継がれています。 日本初の設計製図機械「ドラフター MH-I」は、武藤工業株式 会社※の前身である「株式会社武藤目盛彫刻」の創業者、武藤 与四郎の手により1953年（昭和28年）に誕生しました。 当時の製図機器システムの主流であった「梯子形平行アーム 式」に換えて、武藤与四郎が独自に考案した「ベルト・プーリ式」 を新たに採用。この「ベルト・プーリ式」の採用により、面倒な調 機械遺産に認定された 整を意識する事なく、平行度を高精度に保つ事が可能となりま ドラフターMH-I した。物作りの基本である製図という作業が、より迅速に、かつ ● 正確な作業へと進化したのは言うまでもありません。 「機械遺産」とは、機械関連技術に関わる日本最大級の学術専門家集団の日本機械学会が 2007年6月に創立110周年を迎え、記念事業の一環として歴史に残る日本の機械技術関連 ※ 現在のMUTOHホールディングス株式会社 遺産を認定しました。 ■配送・組み立て料金について ●ドラフター、平行定規の配送・組み立てには　別途料金を申し受けております。 ※組み立て可能地域については、その都度お問い合わせください。 ※記載の会社名・商品名は各社の商標または登録商標です。 ●このカタログの記載内容は 2024 年 4 月現在のものです。 ●製品の仕様と外観は改良等の理由で予告なく変更することがあります。 ●お問い合わせは 東京都世田谷区池尻３‐１‐３ 〒1５４‐8560 TEL（03）6758‐7000（大代） 首都圏 TEL（03）6758-7002 FAX（03）6758-7011 中　部 TEL（052）919-3530 FAX（052）919-3532 関　西 TEL（06）6385-8622 FAX（06）6385-8623 九　州 TEL（092）233-1373 FAX（092）233-1372 このカタログは環境に配慮し、 植物性インクを使用して印刷し MUTOHのことがすべてわかる。www.mutoh.co.jp た環境配慮製品です。 DDEP 244B6-2

MUTOH 設計製図機器および関連製品カタログ価格改定対応表 設計製図機器および関連製品カタログ（No.D-35-06）におきまして、誤った記載箇所がございます。 お客様にはご迷惑をおかけしましたことを深くお詫びし、訂正させていただきます。 恐れ⼊りますが、以下正誤表をご確認のうえ、ご利⽤いただけますようお願いいたします。 ページ 掲載箇所 改定前 改定後 P 9 ベニヤ製図版 V456 V456 \10,780 → \12,100 V609 V609 \17,820 \20,020 V710 V710 \27,060 → \30,250 V912 V912 \34,100 → \38,500 ドラフティングシート EV-09 EV-09 \2,970 → HS609 \3,630 EV-10 EV-10 \3,520 → HS710 \4,400 EV-12 EV-12 \4,620 → HS912 \5,720 ※ 作成⽇：2025年1⽉20⽇
