製品カタログ 大型造形対応3Dプリンタ FDM F770

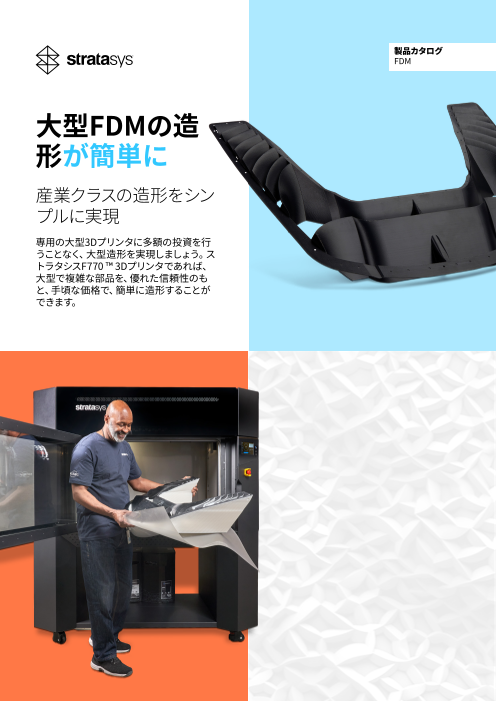

製品カタログ FDM 大型FDMの造 形が簡単に 産業クラスの造形をシン プルに実現 専用の大型3Dプリンタに多額の投資を行 うことなく、大型造形を実現しましょう。ス トラタシスF770 ™ 3Dプリンタであれば、 大型で複雑な部品を、優れた信頼性のも と、手頃な価格で、簡単に造形することが できます。

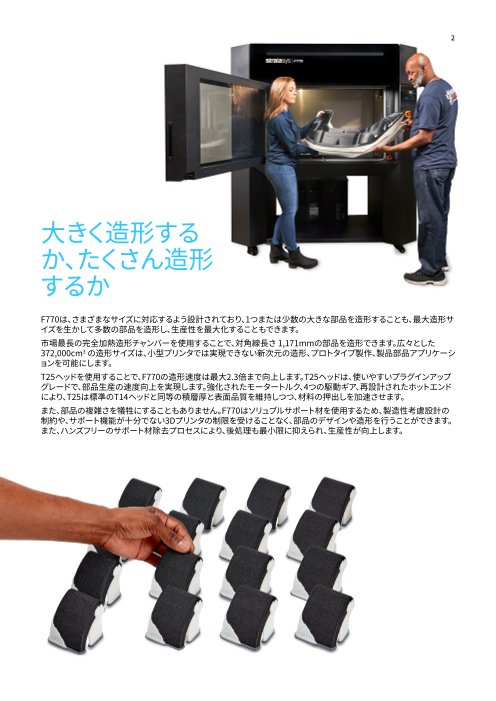

22 大きく造形する か、たくさん造形 するか F770は、さまざまなサイズに対応するよう設計されており、1つまたは少数の大きな部品を造形することも、最大造形サ イズを生かして多数の部品を造形し、生産性を最大化することもできます。 市場最長の完全加熱造形チャンバーを使用することで、対角線長さ 1,171mmの部品を造形できます。広々とした 372,000cm3 の造形サイズは、小型プリンタでは実現できない新次元の造形、プロトタイプ製作、製品部品アプリケーシ ョンを可能にします。 T25ヘッドを使用することで、F770の造形速度は最大2.3倍まで向上します。T25ヘッドは、使いやすいプラグインアップ グレードで、部品生産の速度向上を実現します。強化されたモータートルク、4つの駆動ギア、再設計されたホットエンド により、T25は標準のT14ヘッドと同等の積層厚と表面品質を維持しつつ、材料の押出しを加速させます。 また、部品の複雑さを犠牲にすることもありません。F770はソリュブルサポート材を使用するため、製造性考慮設計の 制約や、サポート機能が十分でない3Dプリンタの制限を受けることなく、部品のデザインや造形を行うことができます。 また、ハンズフリーのサポート材除去プロセスにより、後処理も最小限に抑えられ、生産性が向上します。

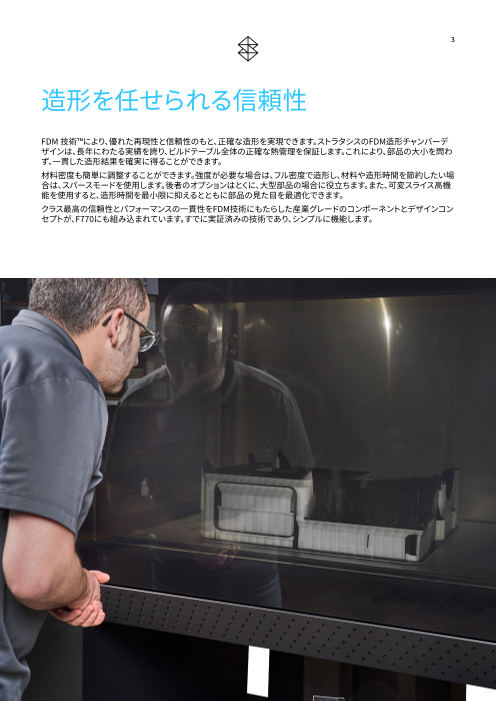

3 造形を任せられる信頼性 FDM 技術™により、優れた再現性と信頼性のもと、正確な造形を実現できます。ストラタシスのFDM造形チャンバーデ ザインは、長年にわたる実績を誇り、ビルドテーブル全体の正確な熱管理を保証します。これにより、部品の大小を問わ ず、一貫した造形結果を確実に得ることができます。 材料密度も簡単に調整することができます。強度が必要な場合は、フル密度で造形し、材料や造形時間を節約したい場 合は、スパースモードを使用します。後者のオプションはとくに、大型部品の場合に役立ちます。また、可変スライス高機 能を使用すると、造形時間を最小限に抑えるとともに部品の見た目を最適化できます。 クラス最高の信頼性とパフォーマンスの一貫性をFDM技術にもたらした産業グレードのコンポーネントとデザインコン セプトが、F770にも組み込まれています。すでに実証済みの技術であり、シンプルに機能します。

4 誰でも操作できるプリンタ F770を使用した3Dプリンティングは非常に簡単で、特別なトレーニングは必要ありません。電源を入れてすぐに造形で きるシンプルさで設計されているため、ほぼ誰でも複雑な大型部品を素早く簡単に造形することができます。 ユーザーフレンドリーなGrabCAD Print™ソフトウェアは、高度な3Dスライサーソフトウェアを提供します。これにより、 パーツの優先順位付け、細部の強化、高度なジオメトリー変更の適用が可能になります。部品をプリンタに送る前に、モ デル、トレイ、スライスプレビューの詳細なビューに簡単にアクセスすることができます。これにより、大型の部品や工具 を造形する際にも、確実に成功させることができます。 アップグレード版であるGrabCAD Print Pro™は、標準版のすべての利点に加え、プロセス制御された条件で使用され る高性能な最終用途の部品やプロトタイプをサポートする拡張機能を備えています。これには、トレーサビリティのため のラベリング、自動化、テンプレート、部品コスト見積り、サステナビリティ計算機、自動モデル修正などが含まれます。こ れらのツールにより、大規模な造形が容易に実現できるようになりました。 また、F770を使用した3Dプリンティングは、完全自動かつ24時間年中無休で実行することができます。動作中は、3Dプ リンタを継続的にモニタリングする必要はありません。クイックチェンジ材料容器は、3,277 cm3のフィラメントを備えて おり、最大140時間の無人造形が可能です。進行状況をチェックしたい場合は、F770の内蔵カメラが撮影する造形ステ ータスの静止画像で確認できます。この画像は継続的に更新されます。また、GrabCAD Printのモニタリング機能を使 用すると、モバイルデバイスからリモートで確認することもできます。

5 大型部品を手頃な 価格で造形 大型造形を行う場合でも、予算を超過する必要はあ りません。F770は、信頼性に優れた大型造形を手頃 な価格で実現できるように設計されています。3Dプ リンティングアプリケーションは、必ずしも高性能な 材料や、高価な大型プリンタに組み込まれている高 度な機能を必要としているわけではありません。 そこでF770 は、コストを抑えるため、広く使用されて いるエンジニアリンググレードの熱可塑性材料と、優 れた信頼性を誇るストラタシスのFDM技術を活用し ます。これらすべてを大規模で使いやすいプラットフ ォームで行い、大型で複雑な部品の3D造形において 最高の価値を提供します。

6 必要なときに得られる 比類のないサポート ストラタシスはFDM技術を発明し、30年以上にわたりそれを発展させてきました。ストラタシスの技術者およびアプリ ケーションエンジニアは、お客さまによる3Dプリンタへの投資を最大限に活用し、問題が発生したときに対処するため の知識を備えています。 お客さまのご要望に応じて、プロによる設置からアプリケーションガイダンス、そしてオンサイトのトラブルシューティン グに至るまで、いつでもストラタシスのグローバルサポートスタッフがお手伝いいたします。造形成果の最適化や、問題 の解決、トレーニングの提供など、ストラタシスのサポートスタッフは、幅広い経験をもとに、お客さまの3Dプリンティン グ運用を支援します。 ストラタシスF770の詳細については、下記の仕様をご覧ください。また、ストラタシスの担当者への問い合わせをご希 望の場合は、Stratasys.co.jp/contact-usからストラタシスの担当者にお問い合わせください。

7 製品仕様 ストラタシス推奨材料 材料 積層ピッチ サポート構造 利用可能な色 0.178 mm 0.254 mm 0.330 mm n アイボリー n ブラック ASA 1 n レッド n ブルー ˜ ˜ ˜ 可溶性 n ホワイト n イエロ― n ライトグレー ABS-M30™ ˜ ˜ ˜ 可溶性 n ブラック システム仕様 1,000 x 610 x 610 mm / 372,000 cm3 造形サイズ(XYZ) 最大対角線長さ – 1,171 mm 材料供給 200立法インチコイルボックス（3,277 cm3） その他の仕様 システムサイズと重量 175 x 124 x 196 cm、 658 kg XY部品精度 = +/- 0.254 mmまたは+/- 0.002 mm/mmのいずれか大きい方 実現可能な精度 Z方向部品精度 = +/- 0.200 mmまたは+/- 0.002 mm/mm、プラス1積層ピッチ ソフトウェア GrabCAD Print、GrabCAD Print Pro2、Insight、Control Center™、MTConnect対応 ワークステーション互換性 最小100MBPSの標準TCP/IPプロトコルを使用した有線および無線（USBドングル付き）ネットワークイ ンターフェース IEEE 802.11n-2009 無線ネットワーク接続 IEEE 802.11g-2003 IEEE 802.11b-1999 動作温度:15～30°C 運用条件 動作湿度：30～70% （プリンタの両側に1mのクリアランス） 聴覚ノイズ/音響 54 dBA 電力要件 3相、208V、30A、5線、47-63Hz周波数 規制遵守 CE, cTUVus, RCM, EAC, FCC Part B 施設要件 設置用の二重ドア幅、システム内蔵の真空ポンプにより工場用エア換気は不要、フォークリフトのクレ ート解除と設置 設置要件 クレート = 186.7 cm W x 146 cm D x 225.4 cm H クレート重量 = 907 kg 1 T25ヘッドは0.330 mmのレイヤー高さのみに対応しています。 2 GrabCAD Print Proはサブスクリプション制で利用可能です。
