自動車製造のためのアディティブ治工具

ソリューションガイド 自動車用 治工具 自動車製造のための アディティブ治工具

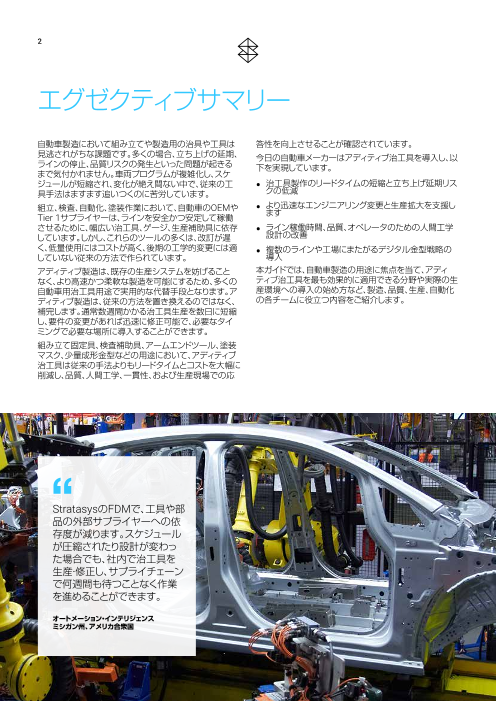

2 エグゼクティブサマリー 自動車製造において組み立てや製造用の治具や工具は 答性を向上させることが確認されています。 見逃されがちな課題です。多くの場合、立ち上げの延期、 今日の自動車メーカーはアディティブ治工具を導入し、以 ラインの停止、品質リスクの発生といった問題が起きる 下を実現しています。 まで気付かれません。車両プログラムが複雑化し、スケ ジュールが短縮され、変化が絶え間ない中で、従来の工 • 治 工具製作のリードタイムの短縮と立ち上げ延期リス 具手法はますます追いつくのに苦労しています。 クの低減 組立、検査、自動化、塗装作業において、自動車のOEMや • よ り迅速なエンジニアリング変更と生産拡大を支援し Tier 1サプライヤーは、ラインを安全かつ安定して稼働 ます させるために、幅広い治工具、ゲージ、生産補助具に依存 • ラ イン稼働時間、品質、オペレータのための人間工学 しています。しかし、これらのツールの多くは、改訂が遅 設計の改善 く、低量使用にはコストが高く、後期の工学的変更には適 • 複数のラインや工場にまたがるデジタル金型戦略の していない従来の方法で作られています。 導入 アディティブ製造は、既存の生産システムを妨げること 本ガイドでは、自動車製造の用途に焦点を当て、アディ なく、より高速かつ柔軟な製造を可能にするため、多くの ティブ治工具を最も効果的に適用できる分野や実際の生 自動車用治工具用途で実用的な代替手段となります。ア 産環境への導入の始め方など、製造、品質、生産、自動化 ディティブ製造は、従来の方法を置き換えるのではなく、 の各チームに役立つ内容をご紹介します。 補完します。通常数週間かかる治工具生産を数日に短縮 し、要件の変更があれば迅速に修正可能で、必要なタイ ミングで必要な場所に導入することができます。 組み立て固定具、検査補助具、アームエンドツール、塗装 マスク、少量成形金型などの用途において、アディティブ 治工具は従来の手法よりもリードタイムとコストを大幅に 削減し、品質、人間工学、一貫性、および生産現場での応 StratasysのFDMで、工具や部 品の外部サプライヤーへの依 存度が減ります。スケジュール が圧縮されたり設計が変わっ た場合でも、社内で治工具を 生産・修正し、サプライチェーン で何週間も待つことなく作業 を進めることができます。 オートメーション・インテリジェンス ミシガン州、アメリカ合衆国

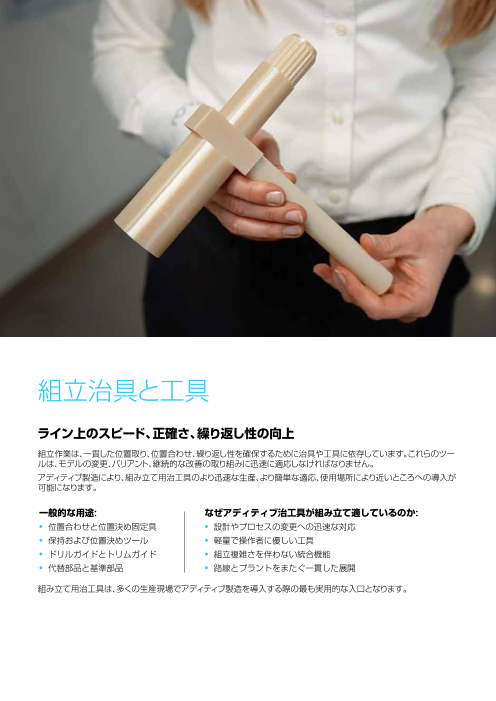

3 組立治具と工具 ライン上のスピード、正確さ、繰り返し性の向上 組立作業は、一貫した位置取り、位置合わせ、繰り返し性を確保するために治具や工具に依存しています。これらのツー ルは、モデルの変更、バリアント、継続的な改善の取り組みに迅速に適応しなければなりません。 アディティブ製造により、組み立て用治工具のより迅速な生産、より簡単な適応、使用場所により近いところへの導入が 可能になります。 一般的な用途: なぜアディティブ治工具が組み立て適しているのか:  位 置合わせと位置決め固定具  設 計やプロセスの変更への迅速な対応  保 持および位置決めツール  軽 量で操作者に優しい工具  ド リルガイドとトリムガイド  組 立複雑さを伴わない統合機能  代 替部品と基準部品  路 線とプラントをまたぐ一貫した展開 組み立て用治工具は、多くの生産現場でアディティブ製造を導入する際の最も実用的な入口となります。

4 検査用固定具とGo/No Go固定具 品質の支援とコストのかかる逸脱の防止 検査工具は自動車生産全体を通じて品質を維持する上で重要な役割を果たします。要件は打ち上げや立ち上げの過 程で変化することが多いため、スピードと適応力が不可欠です。 アディティブ治工具は、検査用治具を迅速に生産・改良しつつ、再現性と使いやすさをサポートします。 一般的な用途: なぜアディティブ治工具が検査に適しているのか：  ゴ ー/ノーゴーゲージ  立 ち上げおよび増産時の迅速な更新  C MM固定具  測 定機能へのアクセス改善  フ ィットチェックおよび検証ツール  オ ペレーター向けの軽量ハンドリング  イ ンライン検査補助具  下 流での品質逸脱リスクの低減

5 自動化とエンド・オブ・アーム・ツーリング 軽量で柔軟な自動化の実現 エンド・オブ・アーム・ツーリング（EOAT）は、強度、重量、機能性のバランスがとれている必要があり、頻繁な工程変更に も対応できなければなりません。アディティブ製造を導入すると、反復サイクルが加速し、より軽量で、より統合された EOAT設計が可能になります。 一般的な用途: なぜアディティブ治工具が自動化に合うのか：  ロ ボットグリッパー  ペ イロードの削減とロボット性能の向上  ピ ックアンドプレイス工具  統 合チャネルと取り付け機能  エ アまたは真空のEOAT統合  プ ロセス最適化中のより高速な反復  短 期間の生産や切り替え時のコスト効率が良い

6 塗装、高温、特殊用途の治工具 過酷な自動車環境向けの工具 塗装ラインや専門作業では、工具の耐久性、耐熱性、化学的適合性に厳しい要件が課されます。 アディティブ製造では、これらの環境での用途に特化した治工具を迅速に生産できます。 一般的な用途: なぜアディティブ治工具が特殊操作に合うのか：  塗 装マスク、プラグ、キャップ  環 境特異的材料選択  高 温器具  迅 速な置き換えと改訂  耐 化学薬品性ツーリング  一 貫性と表面保護の向上  ダ ウンタイムリスクの低減

7 少量およびブリッジ用治具 プロトタイピング、サービス、短期生産のサポート 試作プログラム、サービス用治工具、短期製造では、スピードとコスト管理が求められます。大規模な初期投資は必要あ りません。 アディティブ製造により、機能的な治工具を迅速に製作し、限られた生産期間で簡単に修正できます。 なぜアディティブ治工具が少量使用に合うのか：  機 能ツールへのより迅速なアクセス  短 期ライフスパンでのコスト効率が良い  開 発および打ち上げ時のリスク低減  従 来の大量生産工具を補完する

8 コンポジット・レイアップ治工具 自動車複合材料プログラムのより高速な反復を可能にする 複合材レイアップツールは、寸法精度、表面品質、安定性を兼ね備えつつ、開発や少量生産中の迅速な反復対応を支えなけ ればなりません。従来のパターンや工具は、製造や更新に数週間かかることがあります。アディティブ製造では、使用場所に より近いところで、レイアップツールを迅速に作成、修正することができます。 一般的な用途: なぜアディティブ治工具が複合材レイアップに合う  レイアップパターンとバックス のか:  型 および成形工具(試作および少量生産)  開 発および切り替え時の設計更新を加速できる   トリム、ドリル、接合治具 プ ロトタイプおよび少量ツールでコスト効率が良い  扱  コ ンポジット部品の組み立ての保持具 いやすく移動しやすい軽量工具  プ ログラムをスケジュール通りに保つための迅速な置 き換えと反復

9 アディティブ治工具用の材料 要件主導のアプローチ 適切な材料の選択は、工具環境と機能要件から始まります。まずは熱、化学物質への曝露、摩耗点、公差の要件を考慮 し、それらの条件に最も合った材料と造形工程を選びましょう。多くのチームは、ほとんどの工具ニーズを満たすため に小規模な材料セットを標準化しています。 工業用材料とホビー用材料（治工具における重要な違い） 多くの「ホビー」用材料やデスクトップ造形は、プロトタイプでは問題なく機能します。しかし、生産現場の治工具は通 常、より高い負荷、連続使用、熱、化学薬品への耐性が求められ、より厳しい再現性要件が課せられます。生産用の治 工具では、予測可能な機械的性能、寸法安定性、環境耐性が重視されるため、標準化する前に実際の条件下で部品を 検証する必要があります。 簡単な目安:反復サイクル、熱／化学薬品、厳密な許容誤差／適合を伴う環境では、産業用金型に適した材料やプロ セスを選択してください。 主な考慮事項: 材料を用途に適合させる:  機 械的強度と剛性  一 般的な固定具とカバー： ASA  寸 法安定性と精度が必要  高 剛性治具およびEOAT: FDM® Nylon 12CF、SAF™ PA12、  温 度曝露(連続/ピーク) High Yield PA11  高  化 学物質曝露(溶剤、冷却剤、洗剤、塗料) 温・過酷な環境: ULTEM™ 1010 resin、Loctite 3D 3955™   摩 耗、摩擦、接触面 耐久性のあるフォトポリマー金型（硬質）： P3™ Dura™56   エ ルゴノミクス/重量とハンドリング ソ フトタッチ/表面保護工具: P3™Stretch™ 80   表 面仕上げ/部品マーキング(関連の場合) 繰 り返し可能なバッチ生産工具(トレイ、ネスト、備具):SAF™ PA12、High Yield PA11  視 覚的ラベル表示/作業指示: Vero™ CMYK  耐 久性のあるPolyJet治工具（硬質）：ToughONE™ 材料について詳しく見る ▼

20分で部品から造形可能な固定具を製造 10 アディティブ製造のワークフローで fixturemateを使ってカスタム固定具を生成しよう 1 2 3 ワークピースをインポート サポート構造の生成 クランプとクリアランスの設定 ~ 2分 ~ 5分 ~ 8分 4 5 エクスポートと造形 結果 合計約20分 CADスキルは不要です 数分で製造可能な固定具を設計 - CAD不要 CADのボトルネックを減らし、デザインを直接造形に結びつける 固定具の設計は、製造と同じくらいボトルネックになることが多くあります。固定具の設計リクエストが重なると、造形能 力に余裕があっても、限られたCADリソースや度重なる引き継ぎにより、ツールの新規作成や修正に遅れが生じる可能 性があります。 fixturemateは、ガイド付きワークフローをサポートしており、オペレータはCADのスキルがなくても、一般的な自動車用 治工具を約20分で生成できます。これにより、チームは工具の必要性から造形工具への移行をより速く、より一貫して進 めることができます。 これが最も役立つ点: なぜ重要なのか:  組み立て用および位置取り用固定具  す べてのリクエストに対して専門的なCAD能力への依存を減らす  検査用およびCMM固定具  デ ザイン、造形準備、生産間の引き継ぎを最小限に抑える  ゴー/ノーゴーゲージと検証ツール  チ ームや工場間で固定具設計のアプローチを標準化するのに役立  溶接用固定具とロケーターネスト つ  キャリアトレイと部品取り扱いの治具  部 品、プロセス、ステーションの変更時に迅速に更新できる fixturemateやワークフローの選択肢について詳しく見る　 ▼

自動車用治工具の 課題 なぜ従来の治工具が自動車生産で 苦戦するのか 自動車用治工具環境には、他にはないほど厳しい要求が課 せられています。工具は高い精度、再現性、信頼性を支えな ければならず、多くの場合、厳しいスケジュールや変化する 要件の中で実現されます。 よくある課題には以下のようなものがあ ります: 長い納期 少量、短期治工具には高いコストがかかる CNC加工や外部委託による加工などの従来の方法は、 多くの自動車用治工具は少量で必要とされます。ま 改良された工具の納品に数週間かかることが多いで たは、立ち上げ時、再製造時、サービス時、バリアント す。設計後期の変更やローンチ調整が一般的な環境で 切り替え時といった、短期生産期間に使用されます。 は、型の遅延はライン準備状況や生産スケジュールに 従来の治工具の経済性はこれらのシナリオに適して 直接影響を及ぼします。 おらず、治工具あたりのコストの増加につながりま す。 人間工学と安全上の制約 在庫と交換の複雑さ 金属製の工具や従来の方法で製造された固定具は重 工具は複数のラインやプラントにまたがって複製す く、取り扱いが困難な場合があります。これによりオペ る必要があることが多いです。物理的な在庫管理や レータの身体的負担が増大し、安全リスクが高まり、現 交換品の製造・出荷を待つことはコスト、複雑さ、運 場の生産性に悪影響が及ぶ可能性があります。 用リスクを増やします。 ダウンタイムと品質への感受性 品質と再現性の期待値 自動車生産において、治工具の問題はすぐに、ラ アディティブ治工具の生産現場への導入が進むと、 インの停止、手直し、品質の逸脱につながります。 シフト、ライン、工場全体で、チームは一貫性のある 迅速な修理、交換、または反復を行う能力は、スルー ツール、検証された治工具、反復可能な工具を必要 プットと一貫性を維持するために不可欠です。 とします。明確な要件や簡単な検証手順がなけれ ば、たとえ工具を迅速に生産できても採用が停滞し がちです。 これらの課題により、多くの自動車メーカーは治工具の製造方法を見直し、より速く柔軟かつ現代の生産現実により適合 したソリューションへとシフトしています。

12 産業用工具が機能する理由 自動車製造における実践的アプローチ アディティブ治工具により、自動車メーカーは従来の方法よりも迅速かつ柔軟に生産現場で使用する治工具を製造でき ます。リードタイムの短縮、外部サプライヤーへの依存度の低減、使用場所近くでの治工具生産を可能にすることで、ア ディティブ製造はより応答性が高く強固な生産環境をサポートします。 アディティブ製造は従来の治工具製作を全面的に置き換えるものではありません。アディティブ製造は、迅速な生 産、頻繁な変更、限定的な数量での導入という条件下で治工具を製造する場合に最も効果的です。 ラインまでの時間短縮 アディティブ治工具では、通常数週間かかる治工具の設計、製造、導入を数日で完了できます（複 雑さによります）。このスピードは、治工具の利用可否が直接ラインの準備状況に影響する段階、す なわち、立ち上げ時、エンジニアリングの変更時、生産の増加時に、特に大きな意味を持ちます。 反復的用途、少量用途でのコスト効率化 頻繁に改良される治工具、短期生産期間で使用される治工具、または少量生産され治工具に関 して、アディティブ製造は、機能面での性能を損なうことなく、実際の使用状況により適したコスト 構造を提供します。 軽量で操作者に優しい工具 最適化されたジオメトリにより、必要な強度と剛性を維持しつつ、軽量な工具が可能になりま す。軽量化により取り扱いが改善され、安全な作業環境が維持され、より効率的なライン運用 が可能になります。 デジタルインベントリとグローバルな整合性 工具設計はデジタル保存され、オンデマンドで生産可能です。これにより、ラインや工場間での一 貫した展開が可能になり、物理的な在庫や物流の複雑さを軽減し、サプライヤーのリードタイム や出荷状況の変化にチームが対応できるようになります。 自動車生産環境向けに設計 アディティブ・ツーリングでは、産業グレードの多様な材料を利用できるため、熱や化学薬品への曝 露、反復処理の必要性など、各生産現場の環境を踏まえて調整することができます。 工場現場でこれが重要な理由 自動車生産において、治工具はボトルネックになるまでほとんど注目されません。アディティブ治工具が重要である理 由は、ラインの停止や立ち上げの遅延、リスクの増大を招くことなく、チームが変化に対応できるからです。アディティ ブ治工具は、より迅速な反復処理と現地生産を可能にすることで、実環境での稼働、品質、製造の俊敏性をサポートし ます。

13 アディティブ治工具が適さない用途 アディティブ治工具の限界を理解する アディティブ製造は、多くの自動車用治工具用途で強力なツールとなりますが、従来のあらゆる技術に置き換わる万能 の手法ではありません。アディティブ治工具が最適でないのはどのような場合かを理解することは、安全で信頼性が高 く、コスト効率の高い生産を確保するうえで非常に重要です。 アディティブ治工具が適さない可能性がある用途の例：  長時間にわたる高い機械負荷や深刻な摩耗があり、インサートがない  材料限界を超える極端な温度への連続曝露  適合性検証なしで、強い化学薬品または溶剤に曝露される  厳しい許容誤差計測（二次的な基準要素はない）  正式な認証や検証のない安全上重要な備具 多くの場合、これらの制約は材料選択、設計最適化、またはハイブリッド工具手法によって解決可能です。アディティブ製 造の効果が最も発揮されるのは、多くの場合、精度、適合性、切り替え速度が最も重要な、治工具本体と3Dプリンタで 造形されるインターフェースを対象に、市販の構造材を使用した従来の製造（例：チャネルストラットやアルミ押出）とア ディティブ製造が併用される場合です。アディティブ治工具は、迅速性、柔軟性、応答性が生産上の制約を直接的に解消 できる領域に適用された場合に、最大の価値をもたらします。

アディティブ 治工具の 主要な価値 自動車製造におけるコアメリット 速度と応答性 コスト調整 ローンチ、稼働、エンジニアリング 少量、短期、または頻繁に設計変 の変更、継続的改善をサポートす 更される工具への支出を削減す るためのツールを迅速に作成・修正 ることで、工具コストを実際の生 し、長い製造サイクルを待たずに $ 産ニーズに見合ったものにしま 対応できるようにします。 す。特に、従来の手法では採算が 合わない場合に有効です。 エルゴノミクスと安全性 機能の統合 軽量で操作者に優しい工具は取り 設計の自由度により、組み立てを 扱いや使いやすさを向上させ、負 複雑化することなく、位置決め機 担を軽減し、より安全で効率的な工 能、チャネル、取り付けポイント、 場作業をサポートします。 磁石、基準点などの統合された組 み込み機能を利用できます。 デジタルインベントリ 変更時のリスクの軽減 治工具設計をデジタルで保存し、ラ より迅速な反復が可能になるた インや工場間でオンデマンドで再 め、チームは稼働に影響を与える 現することで、物理的な在庫を削減 ことなく、後工程の変更に対応で し、一貫性を向上させ、交換を簡素 きます。これにより、切り替え時の 化します。 混乱を減らし、下流工程での品質 の逸脱リスクを低減できます。

15 はじめる方法 アディティブ治工具の 実用的な開始手順 多くの自動車メーカーは、特定の治工具か ら開始し、実績に基づいて導入を拡大して います。 サポートが ステップ 必要ですか？ 無料の説明会を ご予約ください。 1 工場ウォークスルー アディティブ製造専門家と協 こちらをクリック 力してインパクトの高い治工 具候補を特定します。 2 適用できることを確認 サンプルツールを使ってフィッ ト感、機能性、使いやすさを検 証します。 3 アディティブ用に設計 重量、統合、再現性を考慮して設 計を最適化します。 4 ビジネスケースを構築 技術的な改善をコスト、時間、リ スク削減に結びつけます。 5 デジタルインベントリを 活用した拡張 ラインやプラント間で標準化し、 オンデマンドでツールを展開しま す。 アディティブ治工具により、メーカーは変更に 迅速に対応し、リスクを低減し、運用の柔軟性 を向上させることができます。既存の生産シ ステムを妨げることもありません。
