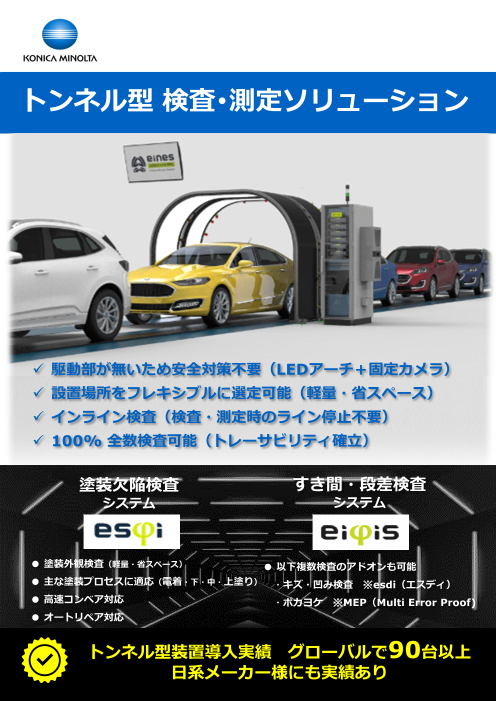

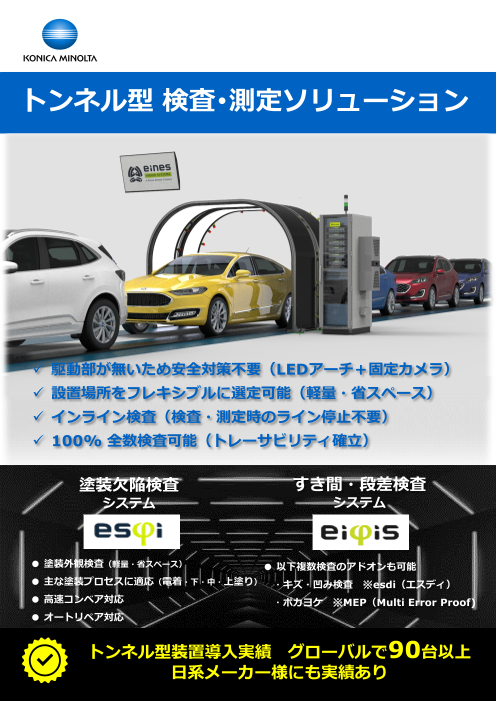

Page1
スライド 1
トンネル型 検査･測定ソリューション
✓ 駆動部が無いため安全対策不要（LEDアーチ＋固定カメラ）
✓ 設置場所をフレキシブルに選定可能（軽量・省スペース）
✓ インライン検査（検査・測定時のライン停止不要）
✓ 100% 全数検査可能（トレーサビリティ確立）
塗装欠陥検査 すき間・段差検査
システム システム
● 塗装外観検査（軽量・省スペース） ● 以下複数検査のアドオンも可能
● 主な塗装プロセスに適応（電着・下・中・上塗り） ・キズ・凹み検査 ※esdi（エスディ）
● 高速コンベア対応 ・ポカヨケ ※MEP（Multi Error Proof)
● オートリペア対応
トンネル型装置導入実績 グローバルで90台以上
日系メーカー様にも実績あり
Page2
スライド 2
人による検査に、主な課題が2つあります。
■OK/NG判定が検業員により異なる事がある
❶ 目視検査
■欠陥製品が次工程へ流出してしまう事がある/見逃しリスク
■アナログ管理ではデータ活用が進まず、源流改善・真因解決には不十分
❷ ＤＸ推進 ■デジタルデータの活用・DX化が出来ていない
塗装欠陥検査システムにより解決
塗装欠陥検査システム
駆動部がないため安全対策不要 設置場所をフレキシブルに選定可能
軽量・省スペース
vs.
高速タクトラインへの導入が可能 ディスプレイ表示イメージ
スマホ・タブレットも可能
高速検査・処理
主な塗装検査プロセスに適応可能
電着・下塗り・中塗り・上塗り
ＤＸ推進 塗装欠陥種類の詳細分類・分析
■高品質な源流工程へのフォードバックが可能
■オートリペア（修繕）システム連動が可能
Page3
スライド 3
すき間・段差検査システムにより解決
すき間・段差検査システム
中央部のトンネルは
前方のトンネルは すき間・段差 検査用
ポカよけ 検査用
後方のトンネルは
キズ・凹み 検査用
それぞれに専用のアーチ型LED照明、カメラを配置
カメラ
アーチ型
LED照明
各種の検査結果は
ディスプレイに表示される
このオールインシステムにより完成車組立ラインの
総合外観検査のインライン自動化が可能に！
Page4
スライド 4
すき間・段差検査システム
お客様の用途に応えるレポート機能を搭載
① １パーツ＆セクション ③ 傾向 ⑤ 不具合上位項目 ⑥ 統計レポート
（1パーツ&セクション単位） (1モデル単位) (n増し部品評価)
② 車両全セクション ④ テーブル表示
(1モデル単位)
DX化 検査結果
ＤＸ推進
表示イメージ
トンネル型でインライン非接触全数検査が可能
■可動部品レスにより追加安全対策が不要
■測定時のライン停止不要
■多数の測定箇所への対応が可能
