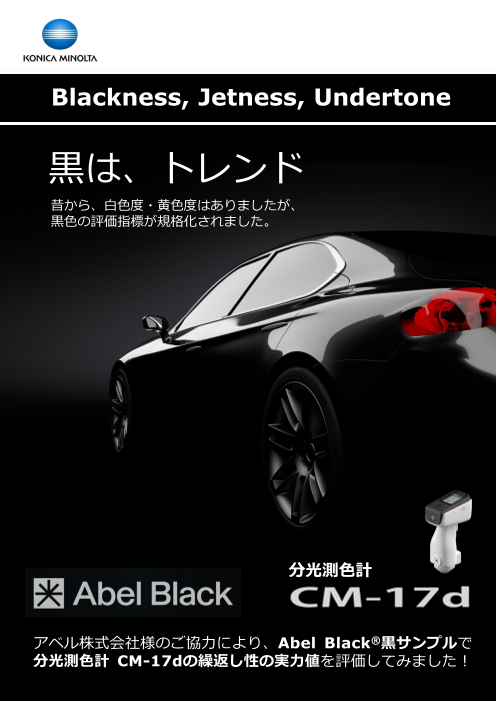

Blackness, Jetness, Undertone 黒は、トレンド 昔から、白色度・黄色度はありましたが、 黒色の評価指標が規格化されました。 分光測色計 アベル株式会社様のご協力により、Abel Black®黒サンプルで 分光測色計 CM-17dの繰返し性の実力値を評価してみました！

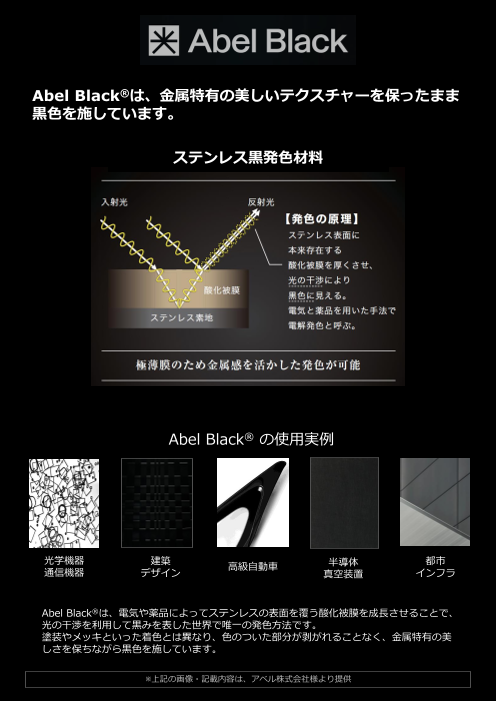

Abel Black®は、金属特有の美しいテクスチャーを保ったまま 黒色を施しています。 ステンレス黒発色材料 Abel Black® の使用実例 光学機器 建築 動車 半導体 都市 高級自 通信機器 デザイン 真空装置 インフラ Abel Black®は、電気や薬品によってステンレスの表面を覆う酸化被膜を成長させることで、 光の干渉を利用して黒みを表した世界で唯一の発色方法です。 塗装やメッキといった着色とは異なり、色のついた部分が剥がれることなく、金属特有の美 しさを保ちながら黒色を施しています。 ※上記の画像・記載内容は、アベル株式会社様より提供

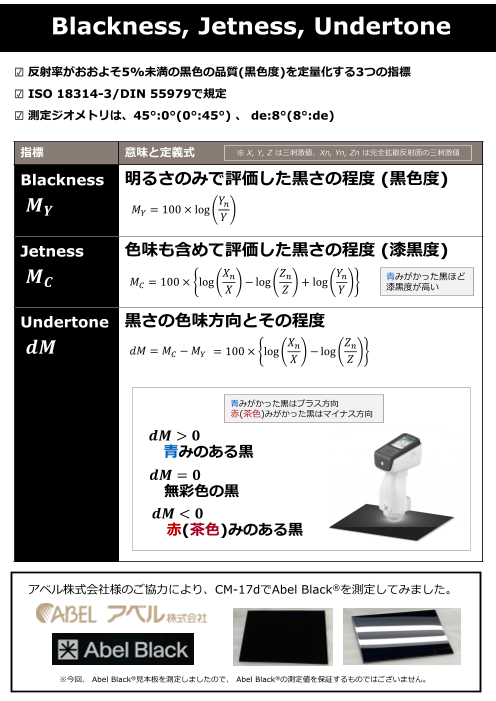

Blackness, Jetness, Undertone 反射率がおおよそ5%未満の黒色の品質(黒色度)を定量化する3つの指標 ISO 18314-3/DIN 55979で規定 測定ジオメトリは、45°:0°(0°:45°) 、 de:8°(8°:de) 指標 意味と定義式 ※ X, Y, Z は三刺激値、Xn, Yn, Zn は完全拡散反射面の三刺激値 Blackness 明るさのみで評価した黒さの程度 (黒色度) ? ?? ? ?? = 100 × log ? Jetness 色味も含めて評価した黒さの程度 (漆黒度) ? ?? ?? ?? ? 青みがかった黒ほど ?? = 100 × log − log + log ? ? ? 漆黒度が高い Undertone 黒さの色味方向とその程度 ?? ?? ?? ?? = ?? −?? = 100 × log − log ? ? 青みがかった黒はプラス方向 赤(茶色)みがかった黒はマイナス方向 ?? > ? 青みのある黒 ?? = ? 無彩色の黒 ?? < ? 赤(茶色)みのある黒 アベル株式会社様のご協力により、CM-17dでAbel Black®を測定してみました。 ※今回、 Abel Black®見本板を測定しましたので、 Abel Black®の測定値を保証するものではございません。

Abel Black®_MR/MA および黒サンプル4種との比較 ■ Abel Black®_MR ステンレス鏡面仕上げ材へのアベルブラック ■ Abel Black®_MA ステンレスBA仕上げ材へのアベルブラック (※BA仕上げ：冷間圧延後、光輝熱処理を行って仕上げたもの） ■ ABS樹脂板 ■ 加飾フィルム ■ 塗装板 ■ 漆 測定ジオメトリ：de:8°(SCE) 観察条件：10度視野・D65光源 Abel Black®_MR Abel Black®_MA ABS樹脂 加飾フィルム 塗装板 黒漆 X 0.0551 0.3341 1.1075 0.2126 0.1667 0.1359 Y 0.0576 0.3567 1.1819 0.2256 0.1779 0.1436 Z 0.0684 0.4876 1.5306 0.2840 0.2212 0.1948 L* 0.5201 3.2221 10.4228 2.0382 1.6073 1.2970 a* 0.0217 -0.1666 -0.4417 -0.0568 -0.0807 -0.0086 b* -0.0963 -1.5218 -2.9476 -0.6084 -0.4391 -0.5908 Blackness(MY) 324.0 244.8 192.7 264.7 275.0 284.3 Jetness(Mc) 328.0 255.8 201.4 271.9 281.9 294.5 Undertone(dM) 4.0 11.0 8.7 7.2 6.9 10.2 ▼L*a*b* L* a*,b* 12 -4 -3 -2 -1 0 1 1 10 ABEL_MR 8 ABEL_MA 0 黒漆 6 加飾フィルム -1 4 塗装板 -2 2 ABS樹脂 -3 0 -4 a* ▼黒色の評価指標 Blackness(MY) Jetness(Mc) Undertone(dM) 350 350 12 300 300 10 250 250 8 200 200 6 150 150 4 100 100 50 50 2 0 0 0 値が大きいほど黒い 値が大きいほど漆黒度が高い 値がプラス方向に大きいほど、青み Abel Black®_MRが一番漆黒度が高い がかった黒、マイナス方向に大きい Abel Black®_MRが一番黒い ほど、赤(茶色)みがかった黒 全てのサンプルは青みがかった黒 Abel Black®_MAが一番青みがかった黒 b*

Abel Black®_MRでの 新旧機種の 繰返し性 評価結果 Abel Black®のように、ほとんど拡散光を反射しない黒サンプルの場合には、受光する光が少ないため、 黒色の繰返し性が優れた測色計の選定が必要になります。 下図は各黒色サンプルの拡散反射率です。 黒色サンプル （SCE・Φ８ｍｍ） Abel Black®は 1.8 黒色サンプルの中で 1.6 最も黒く見える！ 1.4 1.2 1.0 0.8 0.6 0.4 0.2 0.0 波長 （nm） CM-17dの繰返し性は ABEL_MR ABEL_MA ABS樹脂 その黒色においても 加飾フィルム 塗装板 黒漆 CM-700dより向上！ Abel Black®_MR での繰返し性（標準偏差） 前モデル(CM-700d) CM-17d 0.12 0.10 0.08 0.06 0.04 0.02 0.00 SCI SCE SCI SCE MAV（Φ８ｍｍ） SAV（Φ３ｍｍ） 繰返し性の評価条件 ：5秒間隔30回測定 観察条件 ：10度視野・D65光源 σΔE*ab 分光反射率 （％） 400 420 440 460 480 500 520 540 560 580 600 620 640 660 680 700

Abel Black®での 新旧機種の 繰返し性 評価結果 分光反射率（SCE）の繰返し性は、CM-17dが前モデルCM-700dより優れていることがわかります。 ▼分光反射率（SCE）の繰返し性 CM-700d（SCE・Φ８ｍｍ） CM-17d（SCE・Φ８ｍｍ） 0.12 0.12 0.10 0.10 0.08 0.08 0.06 0.06 0.04 0.04 0.02 0.02 0.00 0.00 400 500 600 700 400 500 600 700 波長 (nm) 波長 (nm) 繰返し性の評価条件 ：10秒間隔30回測定 低反射率サンプルでの繰返し性が大幅に向上 ピアノブラックなどの黒色においても繰返し性を向上し、器差も縮小。 測定時間や測定時間間隔も短縮したことで作業効率化にも貢献します。 黒は低反射率のため、より高い精度の測定を追求しなければならないサンプルの場合は、従来機の分光 測色計 CM-700dでは、繰返し精度が不十分な場合がありましたが、 分光測色計 CM-17dでは、色彩値の繰返し性（標準偏差）は、従来機 CM-700dと比較して、約半分 以下にすることができました。 これはコニカミノルタの微小センサー信号処理技術の進化により、信号処理および装置制御時間が短縮 できたためです。 分光反射率（％） 分光反射率（％）

Abel Black®での 新旧機種の 繰返し性 評価結果 測定ジオメトリ ：de:8°(SCE) ▼L*a*b* の繰返し性 繰返し性の評価条件：10秒間隔30回測定 L* a* b* 1.0 0.5 0.5 0.9 0.4 0.4 0.8 0.3 0.3 0.7 0.2 0.2 0.6 0.1 0.1 0.5 0.0 0.0 0.4 -0.1 -0.1 0.3 -0.2 -0.2 0.2 -0.3 -0.3 0.1 -0.4 -0.4 0.0 -0.5 -0.5 1 5 10 15 20 25 30 1 5 10 15 20 25 30 1 5 10 15 20 25 30 CM-700d CM-17d CM-700d CM-17d CM-700d CM-17d L*、a*、b*についても、CM-17dの繰返し性は、CM-700dより優れています。 ▼黒評価指標の繰返し性 Blackness （MY） Jetness（Mc） Undertone （dM） 328 340 14 326 335 12 324 10 322 400 500 600330 700 320 8 325 318 6 316 320 314 4 312 315 2 310 310 0 308 306 305 -2 1 5 10 15 20 25 30 1 5 10 15 20 25 30 1 5 10 15 20 25 30 CM-700d CM-17d CM-700d CM-17d CM-700d CM-17d 高級車で使われている黒は、Blackness（MY）が300以上と言われています。 例えば、Blackness（MY）320以上で管理する場合には、CM-700dでは、ばら つきが大きいため、320以下となる場合もあります。一方、黒でも優れた繰返し 性の精度を有するCM-17dであれば、黒でも安定した管理が可能となります。

Abel Black®での 新旧機種の 繰返し性 評価結果 ▼分光反射率（SCI）の繰返し性 ▼8°グロスの繰返し性 CM-700d（SCI・Φ8mm） CM-17d（SCI・Φ8mm） 8°グロス（Φ8mm） 8.20 8.20 180.5 8.15 8.15 8.10 8.10 180.0 8.05 8.05 179.5 8.00 8.00 7.95 7.95 179.0 7.90 7.90 7.85 7.85 178.5 7.80 7.80 7.75 7.75 178.0 7.70 7.70 177.5 400 500 600 700 400 500 600 700 波長（nm) 波長（nm) CM-700d CM-17d 分光反射率（SCI）の繰返し性は、CM-17dと前モデル 8°グロスの繰返し性は、CM-17dが CM-700dでほぼ同等であることがわかります。 前モデルCM-700dより優れている ことがわかります。 繰返し性の評価条件 ：10秒間隔30回測定 黒さを追求するために必要な３つの要件 分光測色計 （光沢試料の場合） ❶ より黒い素材を使用する SCIで測定 （素材を測定する） ❷ より高光沢にする 8°グロスで測定 （正反射光量を上げる） ❸ 見た目に、より黒くする SCEで測定 （目視評価による黒色度を上げる） お気軽にお問合せ下さい！ 分光反射率（％） 分光反射率（％） 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
