誰でも熟練技術者の測定精度を マイクロメータ活用の新提案
デジタルマイクロメータを自動制御するユニットを実現。
手動操作で発生しがちな人的誤差を解消し、
熟練の技術者とほぼ同等の精度で測定が可能です。
労働力不足や技能の継承が課題となる製造現場において、
誰もが安定した測定結果を得ることができます。
信頼の測定精度を、より簡単に、より確実に。
測定品質と業務効率の向上に大きく貢献する自動測定装置です。
このカタログについて
| ドキュメント名 | 自動測定装置 MD自動ユニット |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.5Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ミツトヨ (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

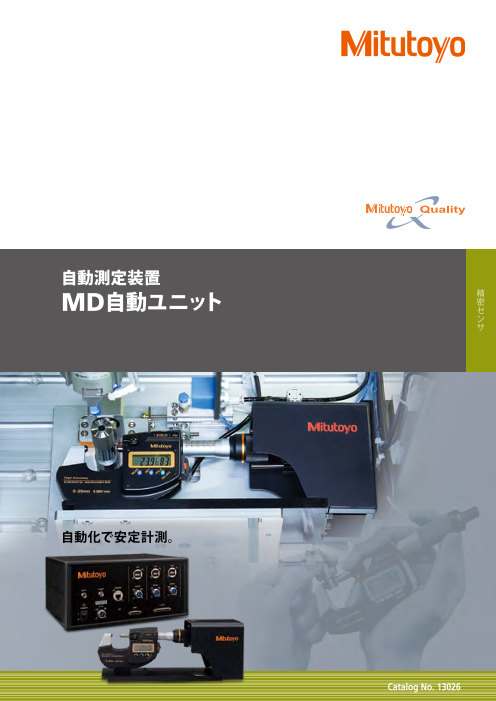

Page1
自動測定装置
MD自動ユニット 精
密
セ
ン
サ
自動化で安定計測。
Catalog No. 13026
Page2
導入イメージ
誰でも熟練技術者の測定精度を インライン測定 オフライン測定
マイクロメータ活用の新提案 測定結果から
加工補正
品質傾向管理 作業者 品質傾向管理
工程③
工程②
工程①
手作業・
材料 作業者 加工品 習熟不要 加工品
安定測定
デジタルマイクロメータを自動制御するユニットを実現。 MD自動ユニット対応マイクロメータ仕様
手動操作で発生しがちな人的誤差を解消し、 符号 測定範囲（mm） 最小表示量（mm） スピンドル移動量※（４ mm） 備考
熟練の技術者とほぼ同等の精度で測定が可能です。 絶対測定 省人化 MDH-25MC 0～25 0.0001 0.5 超高精度タイプ
労働力不足や技能の継承が課題となる製造現場において、 MD-E25 0～25
MD-E50 25～50 高速・高精度
誰もが安定した測定結果を得ることができます。 2 防滴・耐油タイプ
MD-E75 50～75 （カンタマイク）
信頼の測定精度を、より簡単に、より確実に。 品質向上 MD-E100 75～100
測定品質と業務効率の向上に大きく貢献する自動測定装置です。 MDC-25MXT 0～25 0.001
MDC-50MXT 25～50
防滴・耐油タイプ
MDC-75MXT 50～75 0.5
P O I N T MDC-100MXT 75～100
安定測定 弊社、志和工場※１熟練技能者の測定動作や感覚 平均値（mm） 最大値（µm） MHN2-25MX※５ 0～25 防滴・耐油タイプ（マイクロメータヘッド）
を数値化。 ※４：シンブル1回転あたり測定者（ベテラン） 9.9997 0.3 ※５：MD自動ユニット専用の特注仕様にて対応
モータによる回転制御で人的誤差を解消し、安定 人的誤差が撲滅
基準ゲージの50回 自動測定装置 9.9993 0.2
測定を実現します。 繰り返し測定結果
※１：マイクロメータの開発・生産を行う工場 差 0.0004 0.1
構成
熟練測定技能者の測定操作を再現した動作※２
START 前 進 接 触 後 退 測定面接触 測定力印可 測定完了 退 避 STOP 測定ユニット本体 コントローラ 測定条件設定機器※６
PC PLC
※２：特許取得済
絶対測定 測定部は標準のデジタルマイクロメータ※３を使用。
測定値が絶対値でのワーク寸法となり、結果のバラツキの発生を低減します。
※３：対応機種は２ページのMD自動ユニット対応マイクロメータ仕様を参照ください 写真はMDH-25MC付き コントローラ１台につき測定ユニット３台まで接続可
マイクロメータ別ラインアップ
省人化 搬送システム（ロボットなど）との連携も可能。
MD-E25付き MD-E50付き MD-E75付き MD-E100付き
外部制御、設備組込みに対応し、インライン測定を実現、生産の効率化を支援します。
品質向上 安定した測定結果を品質傾向の管理、加工工程へフィードバックすることも可能。
さらなる品質向上へとつなげることができます。
※６：お客様にてご用意お願いします。
1 2
