高速・高精度デジマチックマイクロメータ カンタマイク MD-E

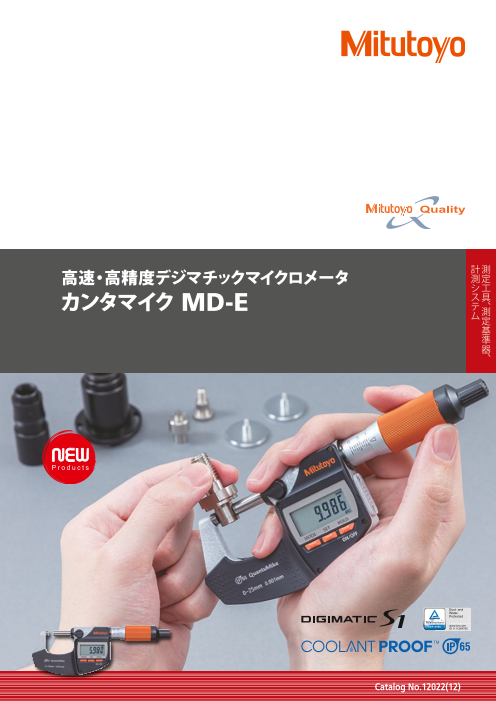

高速・高精度デジマチックマイクロメータ 計測 測定 シ工 カンタマイク MD-E ス具 テ、 ム測定 基 準 器 、 1111264795 Catalog No.12022(12)

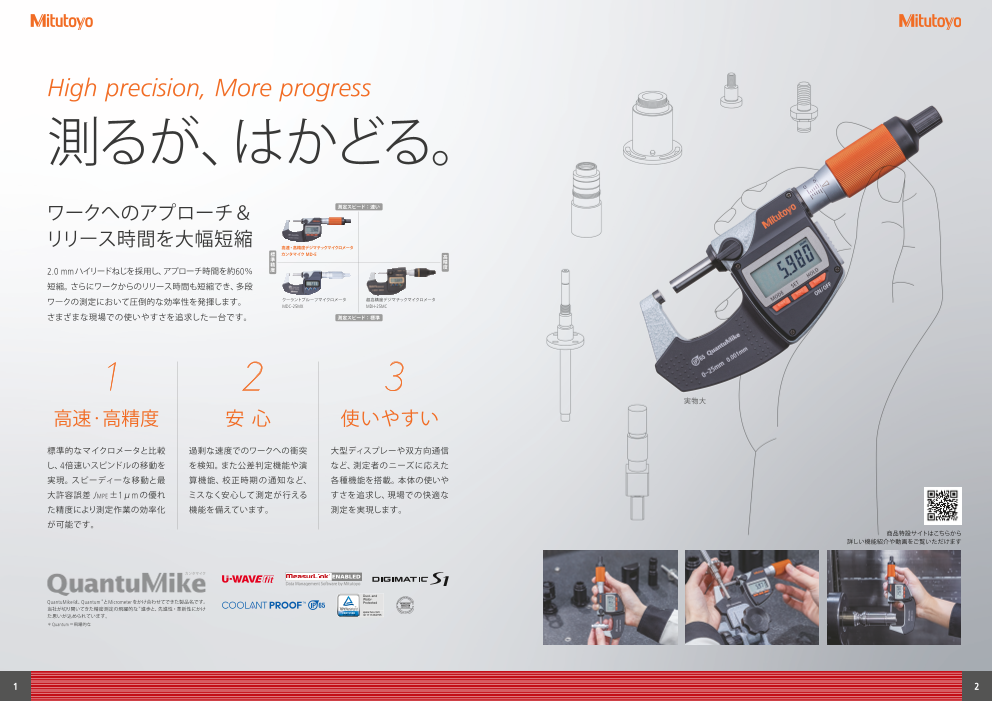

High precision, More progress 測るが、はかどる。 ワークへのアプローチ＆ 測定スピード：速い リリース時間を大幅短縮 高速・高精度デジマチックマイクロメータ 標 カンタマイク MD-E 準 高 精 精 2.0 mmハイリードねじを採用し、アプローチ時間を約 度 60％ 度 短縮。さらにワークからのリリース時間も短縮でき、多段 ワークの測定において圧倒的な効率性を発揮します。 クーラントプルーフマイクロメータ 超高精度デジマチックマイクロメータ MDC-25MX MDH-25MC さまざまな現場での使いやすさを追求した一台です。 測定スピード：標準 1 2 3 実物大 高速·高精度 安 心 使いやすい 標準的なマイクロメータと比較 過剰な速度でのワークへの衝突 大型ディスプレーや双方向通信 し、4倍速いスピンドルの移動を を検知。また公差判定機能や演 など、測定者のニーズに応えた 実現。スピーディーな移動と最 算機能、校正時期の通知など、 各種機能を搭載。本体の使いや 大許容誤差 J MPE±1μmの優れ ミスなく安心して測定が行える すさを追求し、現場での快適な た精度により測定作業の効率化 機能を備えています。 測定を実現します。 が可能です。 商品特設サイトはこちらから 詳しい機能紹介や動画をご覧いただけます カンタマイク QuantuMikeは、Quantum＊とMicrometerをかけ合わせてできた製品名です。 当社が切り開いてきた精密測定の飛躍的な＊進歩と、先進性・革新性にかけ た思いが込められています。 1111264795 ＊Quantum＝飛躍的な 1 2

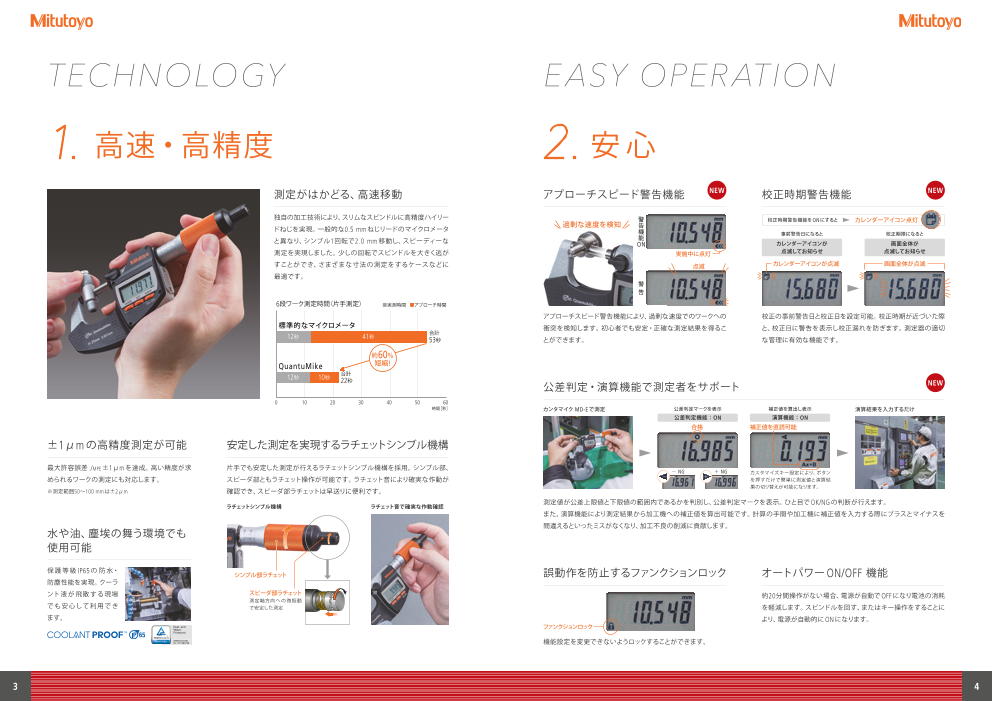

TECHNOLOGY EASY OPERATION 1. 高速・高精度 2.安心 測定がはかどる、高速移動 アプローチスピード警告機能 NEW 校正時期警告機能 NEW 独自の加工技術により、スリムなスピンドルに高精度ハイリー 警 過剰な速度を検知 校正時期警告機能をONにすると カレンダーアイコン点灯 ドねじを実現。一般的な0.5 mmねじリードのマイクロメータ 告 機 事前警告日になると 校正期限になると と異なり、シンブル1回転で2.0 mm移動し、スピーディーな 能 ON カレンダーアイコンが 画面全体が 測定を実現しました。少しの回転でスピンドルを大きく逃が 実施中に点灯 点滅してお知らせ 点滅してお知らせ すことができ、さまざまな寸法の測定をするケースなどに 点滅 カレンダーアイコンが点滅 画面全体が点滅 最適です。 警 告 6段ワーク測定時間（片手測定） ■実測時間 ■アプローチ時間 アプローチスピード警告機能により、過剰な速度でのワークへの 校正の事前警告日と校正日を設定可能。校正時期が近づいた際 標準的なマイクロメータ 衝突を検知します。初心者でも安定・正確な測定結果を得るこ と、校正日に警告を表示し校正漏れを防ぎます。測定器の適切 12秒 41秒 合計 53秒 とができます。 な管理に有効な機能です。 約60% QuantuMike 短縮! 12秒 10秒 合計 22秒 公差判定・演算機能で測定者をサポート NEW 再撮影 0 10 20 30 40 50 60 時間［秒］ カンタマイク MD-Eで測定 公差判定マークを表示 補正値を算出し表示 演算結果を入力するだけ 公差判定機能：ON 演算機能：ON 合格 補正値を直読可能 ±1μmの高精度測定が可能 安定した測定を実現するラチェットシンブル機構 最大許容誤差 J MPE±1μmを達成。高い精度が求 片手でも安定した測定が行えるラチェットシンブル機構を採用。シンブル部、 － NG ＋ NG カスタマイズキー設定により、ボタン められるワークの測定にも対応します。 スピーダ部ともラチェット操作が可能です。ラチェット音により確実な作動が を押すだけで簡単に測定値と演算結 果の切り替えが可能になります。 ※測定範囲50～100 mmは±2μm 確認でき、スピーダ部ラチェットは早送りに便利です。 測定値が公差上限値と下限値の範囲内であるかを判別し、公差判定マークを表示。ひと目でOK/NGの判断が行えます。ラチェットシンブル機構 ラチェット音で確実な作動確認 また、演算機能により測定結果から加工機への補正値を算出可能です。計算の手間や加工機に補正値を入力する際にプラスとマイナスを 間違えるといったミスがなくなり、加工不良の削減に貢献します。 水や油、塵埃の舞う環境でも 使用可能 保護等級 IP65の防水・ シンブル部ラチェット 誤動作を防止するファンクションロック オートパワーON/OFF 機能 防塵性能を実現。クーラ ント液が飛散する現場 スピーダ部ラチェット 約20分間操作がない場合、電源が自動でOFFになり電池の消耗 測定軸方向への微振動 でも安心して利用でき で安定した測定 を軽減します。スピンドルを回す、またはキー操作をすることに ます。 より、電源が自動的にONになります。 ファンクションロック 1111264795 機能設定を変更できないようロックすることができます。 3 4

■ 外観寸法図 単位 : mm ■ 標準付属品 ● USABILIT Y a L 25 2 48.5 63.6 基準棒（測定範囲0～25 mmは無し） （最小測定長） ● 格納ケース ● スパナ（No.301336）1個 ● 2.5 電池1個 ● 取扱説明書 符号 L a b ● 検査成績書※ MD-E25 0 9 25 ※ 0～25 mm、25～50 mmサイズは検査成績書を MD-E50 25 9.8 32.5 標準付属（校正証明書取得のための成績書で MD-E75 50 12.6 47 はありません） 3. MD-E50 MD-E100 75 14 60 使いやすい ■ 仕様 コードNo. 符号 測定範囲 最小表示量 測定力※1 最大許容誤差 平面度 平行度 質量 （mm） （mm） （N） J MP（E µm） （µm） （µm） （g） 標準価格 293-140-40 MD-E25 0～25 ± 265 31,500円 視認性に優れた大型ディスプレー ボタンの大型化とキーカスタマイズ 測定データ 1 1 293-141-40 MD-E50 25～50 325 35,400円 出力機能あり 0.001 7～12 0.3 293-142-40 MD-E75 50～75 ± 465 40,600円 2 2 293-143-40 MD-E100 75～100 620 45,800円 旧 旧 ● 保護等級：IP65（IEC60529）※2 ● NEW 電源：リチウム金属電池CR2032 1個 標準付属（動作確認用） 10.6 ● 電池寿命：通常の使用状態で約2年 ● 位置検出方式：電磁誘導式ロータリエンコーダ mm ※1： スピーダ部ラチェットを使用した場合の測定力（測定の際には同じ条件で測定力を掛け基点合わせを行ってください。） 　※2：使用後の防錆処理が必要です。 29.15 mm 293-140-40 293-141-40 293-142-40 293-143-40 NEW MD-E25 MD-E50 MD-E75 MD-E100 12.8 ボタンが大きく押しやすい mm どの角度からでも見やすい 実物大 29.15 mm よく使う機能を簡単に呼び出すことができ、作業効率が向上。 本体サイズはそのままにディスプレー部分を大型化。測定値や 従来モデルよりボタン形状が大きく、押しやすくなりました。キー ■ 機能 ■ アクセサリ（オプション） 警告マークがどの角度からでも見やすくなりました。 操作の設定は自由に変更可能です。 原点セット機能 測定範囲の最小値を原点として記憶します。原点値は各サ コード№ 名称（タイプ） 標準価格 （ABS測長系） イズに応じて設定できます。 264-020 USBインプットツールシリーズ USBキーボード変換タイプ IT-020U 19,000円 ゼロセット機能 任意の位置で表示値のクリア（ゼロセット）ができ、比較測定 双方向シリアル通信に対応※ （INC測長系） が楽にできます。ゼロセットした後も、原点からの絶対値 06AGL111 接続ケーブル（1 m） 11,900円 詳しくはこちらをご参照ください （ABS測長系）に復帰できます。 06AGL121 接続ケーブル（2 m） 12,800円 ▶ 06AGQ001A USBインプットツールダイレクト（2 m） 17,300円 PCやモバイル機器との接続により大幅に作業効率が向上 商品カタログ No. 12051 表示値のホールド（保持）ができ、表示が見にくい位置での 測定データ管理システム 264-622 U-WAVE-TM送信ユニット（IP67） 26,600円 ホールド機能 測定に便利です。また、解除時は直前に設定したゼロセット 位置、または原点位置からの測定値を表示します。 264-623 U-WAVE-TM送信ユニット（ブザー） 26,600円 264-626 U-WAVE-TMB送信ユニット（IP67） 30,300円 デジマチックd1 / d2（出力）に加え、新たにデジマチックS1（入出力）通信にも対応。双方向シリアル通信により、測定器の設定・管理が容易 校正時期警告機能 測定器の適切な管理をサポートします。 264-627 U-WAVE-TMB送信ユニット（ブザー） 30,300円 アプローチスピード警告機能 測定値のばらつきを抑え、測定の信頼性を向上します。 02AZF960 U-WAVE-TM/TMB接続ユニット（IP67） 9,020円 になりました。PCから測定器の個体管理が行え、設定変更も可能です。同様の設定を複数の測定器に反映することもできます。 公差判定機能 一目でOK/NGの判断ができ、ワークが多い時にも有効です。 ※ 双方向シリアル通信を行うためにはオプションのケーブル・測定データ入力ユニットが必要となります（6ページをご参照ください）。 演算機能 加工機の補正値などを計算・直読でき、加工作業の効率を 　U-WAVEシリーズでは使用できませんのでご注意ください。また、ご利用の PCにUSB-ITPAK V3.0がインストールされている必要があります。 （Ax+B） 向上します。 ■ カラースピーダスリーブ（オプション） ファンクションロック機能 不用意に原点位置を変更しないように、ORIGIN（原点ゼロ 有線通信 セット）機能とZERO（ゼロセット）機能をロックします。 約20分間使用しない状態が続く場合、液晶表示は消えます スイッチひとつで オートパワーON/OFF機能 が、ABS測長系の原点（プリセット値）は記憶されたままです。 測定データをPCに送信可能 再度スピンドルを回すことにより表示は復活します。 計量管理用に、黒・赤・黄・緑・青・灰色の キーカスタマイズ機能 よく使う機能を簡単に呼び出せ、作業効率が向上します。 カラースピーダスリーブを用意しています。 測定データ出力機能 双方向通信で PCから簡単に設定変更・情報管理が行え 色 パーツNo. 標準価格 （デジマチックS1） ます。 黒色 04GAA899（標準装着品） 300円 双方向通信 万一、表示部のオーバーフローや計算ミスが発生すると、表 赤色 04GAA900 300円 示部にエラーメッセージを表示し、測定機能をストップしま 黄色 04GAA901 300円 U-WAVE エラー表示 す。誤ったままの表示で測定を続けることはありません。ま 緑色 04GAA902 300円 送信ユニット た、電池の電圧が低下すると、測定不可状態になる前に電池 青色 04GAA903 300円 無線通信 が消耗していることを示すマークが点灯します。 灰色 04AAB208 300円 測定データを送信 （弊社独自無線 /BLE通信） ■ 検査成績書付（0～25、25～50 mm機種のみ） ・ 出荷時の検査データを記載した「検査成績書」 を添付。 ※ 上記の出荷時のデータは「校正証明書」取得用にはご利 測定データワイヤレス通信システム 計測データネットワークシステム デジマチックS1 用できません。 デジマチック出力付マイクロメータ、ノギ MeasurLink®はデータベース（SQL Server）を利用した測定データ管理システムです。 ミツトヨ独自の双方向シリアル通信です。測定 検査成績書付測定機器について ス測定データを PC、スマートフォン、タブ 目的に応じた機能を組み合わせるだけで、測定結果や測定機器を管理するネット データの出力に加え、測定器本体の設定や制 ミツトヨは精密測定機器の総合メーカーとして品質を保証し、 レット等の端末に無線転送することがで ワークを構築することができます。MeasurLink®は、株式会社ミツトヨ（日本）と 御、測定器の個体情報の収集などを接続した 安心してお使いいただけるよう、測定機器の出荷時の検査 きます。 Mitutoyo America Corporation（米国）の登録商標です。 PC側にて実行することが可能です。 データを記載した「検査成績書」を標準で添付しています。 5 6 b ø6.3（測定面） ø6.3（測定面） ø6.35 スピンドル径 ø19.3 9.65
