生産を、止めないために。

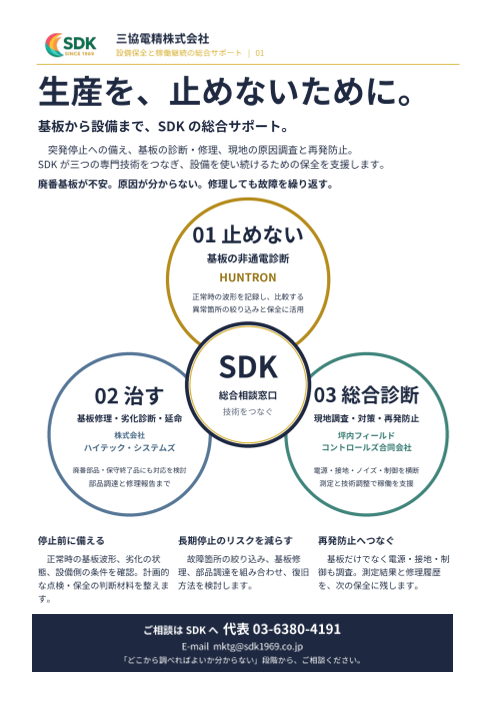

三協電精株式会社 設備保全と稼働継続の総合サポート | 01 生産を、止めないために。 基板から設備まで、 SDK の総合サポート。 突発停止への備え、基板の診断・修理、現地の原因調査と再発防止。 SDK が三つの専門技術をつなぎ、設備を使い続けるための保全を支援します。 廃番基板が不安。原因が分からない。修理しても故障を繰り返す。 停止前に備える 長期停止のリスクを減らす 再発防止へつなぐ 正常時の基板波形、劣化の状 故障箇所の絞り込み、基板修 基板だけでなく電源・接地・制 態、設備側の条件を確認。計画的 理、部品調達を組み合わせ、復旧 御も調査。測定結果と修理履歴 な点検・保全の判断材料を整えま 方法を検討します。 を、次の保全に残します。 す。 ご相談は SDK へ 代表 03 -6380 -4191 E-mail mktg@sdk1969.co.jp 「どこから調べればよいか分からない」段階から、ご相談ください。

三協電精株式会社 01 HUNTRON | 基板の診断と保全データ | 02 01 止めない HUNTRON Tracker 3200S 正常時の基板を記録する。異常時の判断を速くする。 基板へ電源を入れず、部品や回路の電圧・電流特性を波形として捉えるアナログシグネチャ解析（ ASA）。 良品の波形との違いから、故障が疑われる部品・配線を絞り込みます。正常時の基準を残すことが、突発停 止への備えになります。 非通電・比較による診断 回路図や専用の試験プログラムがない基板にも活用。良 品基板または保存した基準波形と比較します。 64 ピン ×2 チャンネルのスキャナ IDC 接続で複数ピンを順次測定。プローブによる部品レ ベルの確認と組み合わせられます。 PC に測定手順と波形を保存 付属の Huntron Workstation で測定・比較・結果保 存。担当者間の診断ノウハウ共有にも役立ちます。 「止めない」ための三つの活用場面 場面 実施すること 保全にどう役立つか 計画停止時などに正常基板の波形を取得 過去の基準との変化を確認し、点検・修理の 停止前の備え し、測定点・条件をそろえて記録。 判断材料に。 故障が疑われる基板を基準波形と比較し、 原因調査の範囲を狭め、自社診断や専門修理 異常時の診断 差のある箇所を追跡。 につなぐ。 修理前後の波形を同条件で比較し、結果を 修理後の確認 基板の状態確認と修理履歴の蓄積に活用。 保存。 ※ 非通電での比較診断です。通電時の機能・負荷条件に関する確認は、対象に応じて別途行います。 波形を、保全の共有財産に。 基板番号、測定点、測定レンジ、点検日などをそろえ て記録すれば、比較の再現性と引き継ぎが向上します。 修理内容や設備の発生条件も合わせて、次の診断に使え る情報へ。 電圧・抵抗・周波数レンジの選択、 SigAssist による数 値表示にも対応。 Access Prober との組み合わせで自動 測定へ展開できます。 上段：良品の例 下段：不良品の例 基板診断を、次の対策につなげる 波形の差が見つかった基板は、専門的な修理・延命の検討へ。同じ故障を繰り返す設備は、電源・接地などを 含む現地調査へ。 SDK が、診断結果に応じた次の相談先と対応方法をつなぎます。 ご相談は SDK へ 代表 03 -6380 -4191 E-mail mktg@sdk1969.co.jp 機種選定・導入・デモのご相談を承ります。対象基板と、現在の診断方法をお聞かせください。

三協電精株式会社 02 + 03 | 専門技術をつなぎ、設備を使い続ける | 03 02 治す 株式会社ハイテック・システムズ メーカー保守が終わった基板にも、修理・延命の選択肢を。 実装基板の故障診断・修理から、老朽化基板の劣化診断、延命、オーバーホールまで。 SDK の基板 修理パートナーとして、生産終了品や入手困難な電子機器の継続使用を支えます。 回路図がなくても相談 廃番部品への対応 修理結果を記録 サービス終了品や資料のない基 独自の調達ルートやリユースパ 交換部品の追跡情報や試験デー 板も、リバースエンジニアリング ーツを活用。交換基板が入手しに タを含む修理報告書を提供。保全 を含む解析で修理の可能性を検 くい設備にも対応方法を検討。 履歴として活用できます。 討。 対象例 専用基板／PLC／モータードライバー／パソコン／タッチパネル 「予備基板がなく故障時が不安」「メーカー修理が終了した」「更新まで設備を使いたい」 —— 対象機種、故 障症状、修理履歴からご相談いただけます。 故障対応と、計画的な保全の両方に 突発故障時の修理に加え、劣化診断やオーバーホールを設備の保全計画にどう組み込むかも相談できます。 稼働中の基板、予備品、修理待ち品の状況を整理し、対象に合った修理・延命の進め方を検討します。 ご相談時にあると役立つ情報 機種・基板番号／基板の写真／発生症状／交換・修理の履歴 03 総合診断 坪内フィールドコントロールズ合同会社 繰り返す停止を、電源・接地・制御まで調べる。 輸入産業機械を中心に、機械側の要求と日本の設備条件を照合。現地測定、図面、発生条件、故障 履歴を合わせて、原因候補と対策の優先順位を整理します。導入前の確認から稼働後の再発防止まで 支援します。 電源品質、漏れ電流、接地、 EMC・ノイズ、 PLC・ HMI ・インバータ・制御回路を横断 現地の計測・調査 して確認。測定項目と方法は設備に合わせて計画します。 暫定対策・恒久対策を整理し、海外メーカーへの照会、施工会社との条件確認、保護 対策と技術調整 機器や制御仕様の検討につなげます。 現地測定記録、原因候補、追加確認事項、対策案を資料化。関係者が同じ根拠で次の 記録と再発防止 行動を決められるよう支援します。 相談例 漏電保護装置の不要動作／ドライブの不安定動作／ヒューズ溶断／制御・通信の不具合 例えば、インバーター運転時に漏電保護が動作する場合 漏れ電流の測定だけでなく、インバーターの台数、 EMC フィルター、ケーブル、接地経路、保護機器の 設定を確認。絶縁不良か高周波電流の影響かを切り分け、保護と安定稼働の両面から対策を検討します。 総合的な診断・対策サービス 担当直通 050 -1724 -1788 ｜ h-tsubouchi@sdk1969.co.jp ご相談は SDK へ 代表 03 -6380 -4191 E-mail mktg@sdk1969.co.jp 「どこから調べればよいか分からない」段階から、ご相談ください。
