波長と放射スペクトルにより、加熱の挙動は大きく異なります。
掲載内容
・赤外線の種類と被加熱物には相性が
・中赤外線：プラスチック・紙・木材・水分に対する最適解
・ライスター赤外線ヒータークレルス
・ライスター・クレルスの波長スペクトラム
・50% のパワーで、120% のパフォーマンス
・他社の近・中赤外線ヒーターとの比較（プラ・紙・木・水）
・ライスター赤外線ヒーター
・カスタムメイド大型ヒーター
・4000lウォータータンクの赤外線溶着
・パイプライン、CFRTP、オフセット印刷機、加熱炉世界中で実績多数
・アプリケーション
◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。
このカタログについて
| ドキュメント名 | 赤外線ヒーターは、同じワット数でも、同じ発熱ではありません |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 2.5Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ライスター・テクノロジーズ (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
Slide 1

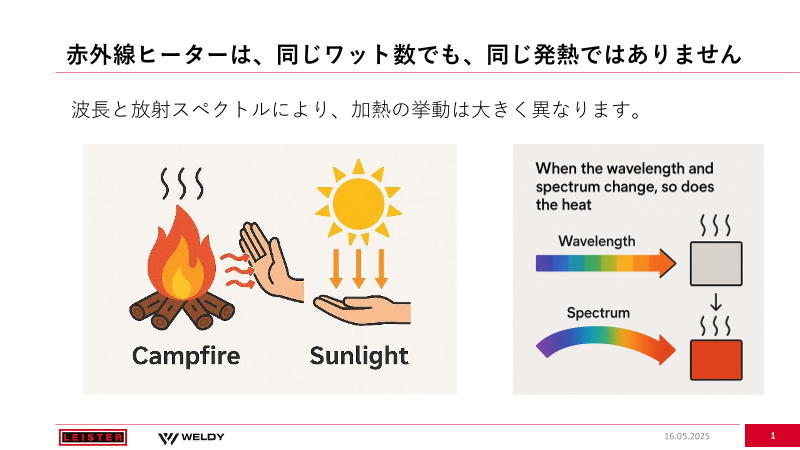

赤外線ヒーターは、同じワット数でも、同じ発熱ではありません
波長と放射スペクトルにより、加熱の挙動は大きく異なります。
16.05.2025 1
Page2
Slide 2

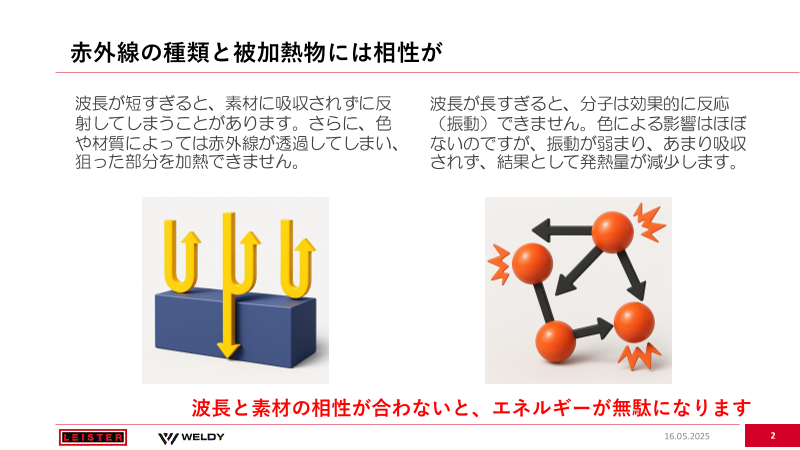

赤外線の種類と被加熱物には相性が
波長が短すぎると、素材に吸収されずに反 波長が長すぎると、分子は効果的に反応
射してしまうことがあります。さらに、色 （振動）できません。色による影響はほぼ
や材質によっては赤外線が透過してしまい、 ないのですが、振動が弱まり、あまり吸収
狙った部分を加熱できません。 されず、結果として発熱量が減少します。
波長と素材の相性が合わないと、エネルギーが無駄になります
16.05.2025 2
Page3
Slide 3

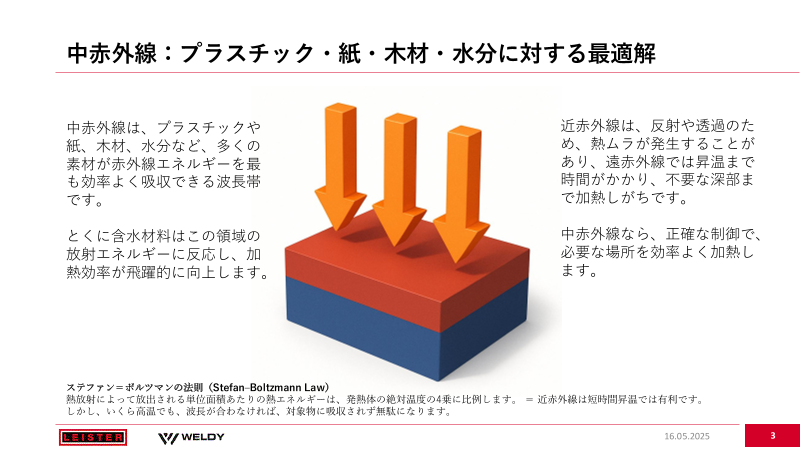

中赤外線：プラスチック・紙・木材・水分に対する最適解
中赤外線は、プラスチックや 近赤外線は、反射や透過のた
紙、木材、水分など、多くの め、熱ムラが発生することが
素材が赤外線エネルギーを最 あり、遠赤外線では昇温まで
も効率よく吸収できる波長帯 時間がかかり、不要な深部ま
です。 で加熱しがちです。
とくに含水材料はこの領域の 中赤外線なら、正確な制御で、
放射エネルギーに反応し、加 必要な場所を効率よく加熱し
熱効率が飛躍的に向上します。 ます。
ステファン＝ボルツマンの法則（Stefan–Boltzmann Law）
熱放射によって放出される単位面積あたりの熱エネルギーは、発熱体の絶対温度の4乗に比例します。＝近赤外線は短時間昇温では有利です。
しかし、いくら高温でも、波長が合わなければ、対象物に吸収されず無駄になります。
16.05.2025 3
Page4
Slide 4
ライスター赤外線ヒータークレルス
プラスチック、木材、紙、水分に最適な中赤外線ヒーターです
• 最大90%の卓越したエネルギー効率を実現
電力を無駄なく熱として活用
• 三次元波形構造の金属箔エミッタ採用
高い放射効率と均一な放射を両立
• 高速応答特性（加熱時のみ通電、正確な温度制御）
• 低ランニングコストを実現
• 冷却不要で高耐久、長寿命
• 高性能断熱材を使用し、ロスを低減
16.05.2025 4
Page5
Slide 5
ライスター・クレルスの波長スペクトラム
「素材が求める波長を放射」だから、ムダなく、速く加熱します
適度な遠赤外線を含む理想的なスペクトラム
Polyester
Polyamid
Polycarbon
PMMA
PVC
PVA/PVAC
Polystyrol
ABS
Polyolefine
Polyacetal
Water
Paper (white)
0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6 6.5 7 7.5 8
5
Page6
Slide 6
50% のパワーで、120% のパフォーマンス
TEPEX GF / PA / 3mm
• 石英ガラス管ヒーターで加熱後のサーモグラフィー画像
• 電力密度 = 80 kW/m2
• 加熱ムラが多い
• ライスター赤外線ヒーター・クレルスで加熱後の画像
• 電力密度 = 40 kW/m2
• 加熱ムラが少ない
ライスターの赤外線ヒーターは、電力消費を約半分に抑えながら、均一で高品位な加熱を実現
6
Page7
Slide 7: 他社の近・中赤外線ヒーターとの比較（プラ・紙・木・水）
他社の近・中赤外線ヒーターとの比較（プラ・紙・木・水）
1.0
他社近赤外線ヒーター例
0.9
加熱ムラやロスが発生しやすい
0.8
0.7 他社中赤外線ヒーター例
遠赤部分が弱い
0.6
ライスター・クレルス
0.5
理想的
0.4
電力密度はそれぞれ50 kW/m2
0.3
0.2 これより遠赤側にシフトすると、加
熱はするが昇温に時間がかかり、不
0.1
要な部分（より深い深度）まで加熱
0 する。結果としてロスが多くなる。
0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6 6.5 7 7.5 8 またセラミックヒーターは常時通電
Wavelength λ ［μm］ が必要になる。
精密接着剤硬化などのアプリケーションでは、近赤外線の方が相性がよいパターンが存在します
16.05.2025 7
Relative Intensity
Page8
Slide 8
ライスター赤外線ヒーター （この他、多数の種類あり）
16.05.2025 8
Page9
Slide 9
カスタムメイド大型ヒーター
16.05.2025 9
Page10
Slide 10
4000lウォータータンクの赤外線溶着
16.05.2025 10
Page11
Slide 11
パイプライン、CFRTP、オフセット印刷機、加熱炉 世界中で実績多数
16.05.2025 11
Page12
Slide 12
アプリケーション
印刷物・紙類 樹脂シート 不織布や繊維 木材（接着剤を含む） 樹脂成型品・複合材 ガラス・金属部品 食品
乾燥（塗料乾燥を含む）
昇温・アニーリング
ラミネーティング
エンボス加工
バリ取り
殺菌・滅菌
溶着・成型・変形
表面活性化・改質
軟化・硬化・収縮
16.05.2025 12
Page13
Slide 13
まずは実機で確認を。無料でデモ機を貸出しております。
ライスター・テクノロジーズ
赤外線ヒーター担当
石井：kochi.ishii@leister.com
16.05.2025 13
