[2026]LED照明　レイマック日本語総合カタログ

MACHINE VISION LIGHTING EQUIPMENT CATALOG Ver.1 2026 MMAACCHHIINNEE VVIISSIIOONN LLIIGGHHTTIINNGG EEQQUUIIPPMMEENNTT CCAATTAALLOOGG 22002266 VVeerr..11

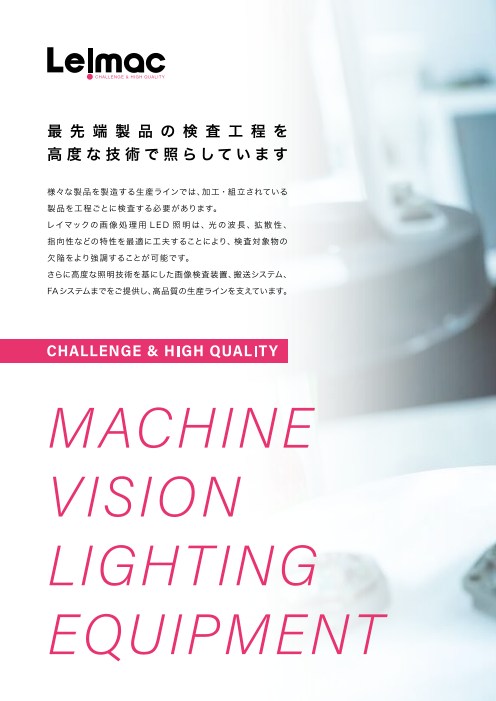

最 先 端 製 品 の 検 査 工 程 を 高 度な技 術で照らしています 様々な製品を製造する生産ラインでは、加工・組立されている 製品を工程ごとに検査する必要があります。 レイマックの画像処理用 LED 照明は、光の波長、拡散性、 指向性などの特性を最適に工夫することにより、検査対象物の 欠陥をより強調することが可能です。 さらに高度な照明技術を基にした画像検査装置、搬送システム、 FAシステムまでをご提供し、高品質の生産ラインを支えています。

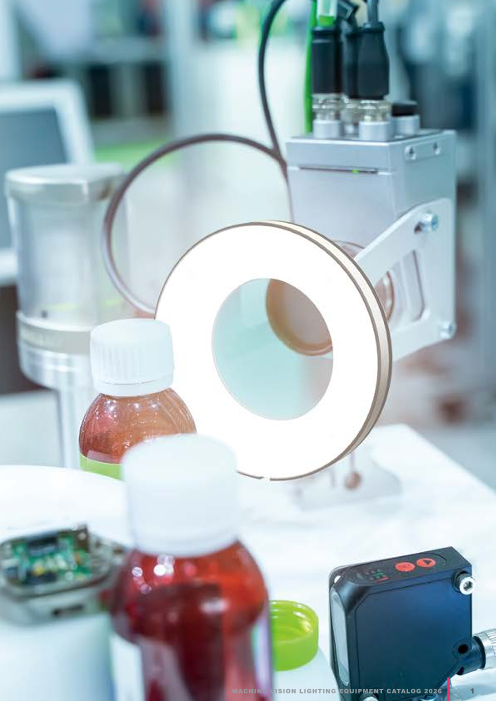

最 先 端 製 品 の 検 査 工 程 を 高 度な技 術で照らしています 様々な製品を製造する生産ラインでは、加工・組立されている 製品を工程ごとに検査する必要があります。 レイマックの画像処理用 LED 照明は、光の波長、拡散性、 指向性などの特性を最適に工夫することにより、検査対象物の 欠陥をより強調することが可能です。 さらに高度な照明技術を基にした画像検査装置、搬送システム、 FAシステムまでをご提供し、高品質の生産ラインを支えています。     MACHINE VISION LIGHTING EQUIPMENT CATALOG 2026 1

ニ ーズ に 応える多 彩 な 製 品 実 現 力 幅広い加工設備で 1 台の試作から量産まで柔軟に対応 精密機器に使用されるような一品一様の加工部品を試作・製造。 これまでの豊富な実績と積み上げてきた経験から、少量カスタムの加工部品などのスピーディーな対応を可能にします。 複合加工機 長尺加工機 NC旋盤をベースにマシニ 押出材料など長尺部材の切 ング機能も備えた複合加 断、穴加工にお応えします。 工機。ワンチャックで高精 度5軸加工による工程集 約が可能です。 タレットパンチプレス機 レーザー加工機 大きさや形状違いの数百 金型不要なので、曲線など 種類の金型を組み合わせ、 の自由な形状に切り出す 多品種少量のプレス加工 ことができます。 に対応します。 2

M A N U F A C T U R I N G 一貫した生産ラインで短納期・品質安定を実現 市場のニーズに即した変種変量の生産にお応えすべく、SMT実装、はんだ付け、組立、検査を一貫して行うことで柔軟 な生産計画の変更を可能とし、短納期の生産においても高い品質を維持しています。 自動はんだロボット 組立セル生産 安定した品質により手は 精密機器、電子機器の組立 んだ作業を行うことがで セル生産ラインでの変種 きます。 変量生産を得意とし、1台 からの生産にもお応えし ます。 SMT生産ライン 多品種少量に適した、汎用 性の高い表面実装設備です。 MACHINE VISION LIGHTING EQUIPMENT CATALOG 2026 3

照明選定に関するご相談 テスティングルームご活用に関して是非お問合せください！ 照明の「プロ」がお客様の用途に合った 最適な照明選定をご提案いたします!! 本社、東京、大阪、仙台、熊本、名古屋にテスティングルームをご用意しております。 テスティングルームには 各種照明、各種カメラ、スタンドなどの撮像機材を備えてあり ワークを送っていただければ、最適な照明の選定、使用条件の ご提案をさせていただきます。 弊社にワークをお持ち込みいただいてのご選定も可能です。 担当者がお客様と一緒になって照明の選定をさせていただきます。 その場でデモ機貸出のご依頼も可能です。 是非ご活用ください！ 大阪テスティングルーム 名古屋テスティングルーム 本社テスティングルーム（滋賀県 守山市） 東京テスティングルーム 熊本テスティングルーム 仙台テスティングルーム 4

照明選定に関するご相談 テスティングルームご活用に関して是非お問合せください！ 照明の「プロ」がお客様の用途に合った 最適な照明選定をご提案いたします!! 本社、東京、大阪、仙台、熊本、名古屋にテスティングルームをご用意しております。 テスティングルームには 各種照明、各種カメラ、スタンドなどの撮像機材を備えてあり ワークを送っていただければ、最適な照明の選定、使用条件の ご提案をさせていただきます。 弊社にワークをお持ち込みいただいてのご選定も可能です。 担当者がお客様と一緒になって照明の選定をさせていただきます。 その場でデモ機貸出のご依頼も可能です。 是非ご活用ください！ 大阪テスティングルーム 名古屋テスティングルーム 本社テスティングルーム（滋賀県 守山市） 東京テスティングルーム 熊本テスティングルーム 仙台テスティングルーム MACHINE VISION LIGHTING EQUIPMENT CATALOG 2026 5

L ED照明を選定する上で必要な知識 照明選択にあたり 光の反射と吸収 〈ワークの色〉 〈赤色光照射（R）〉 〈緑色光照射（G）〉 〈青色光照射（B）〉 〈光の反射と吸収の関係〉 シ ア 白色光（R+G+B）－ 赤色光（R） ン 色 ＝ シアン色光（G+B） 吸収 反射 反射 マ ゼ 白色光（R+G+B）－ 緑色光（G） ン タ ＝ マゼンタ色光（R+B） 色 反射 吸収 反射 黃 白色光（R+G+B）－ 青色光（B） 色 ＝ 黃色光（R+G） 反射 反射 吸収 照射光とワーク色との対比 一般的な照明とは「明るくする」という意味合いですが、画像処理の 一般的な補色の関係を考慮した、波長（照明色）とワークの色関係は フィールドでは検査した項目のみを「強調させ」「最適な画像を撮 下記の表のようになります。 像する」ことが重要な役割になってきます。 〈色見本〉 〈赤色光照射（R）〉 〈緑色光照射（G）〉 〈青色光照射（B）〉 赤 桃 橙 黃 白 赤 桃 橙 黃 白 赤 桃 橙 黃 白 赤 桃 橙 黃 白 緑 水 青 紫 黒 緑 水 青 紫 黒 緑 水 青 紫 黒 緑 水 青 紫 黒 〈白色光照射（R+G+B）〉 〈シアン色光照射（G+B）〉 〈マゼンタ色光照射（R+B）〉 〈黃色光照射（R+G）〉 赤 桃 橙 黃 白 赤 桃 橙 黃 白 赤 桃 橙 黃 白 赤 桃 橙 黃 白 緑 水 青 紫 黒 緑 水 青 紫 黒 緑 水 青 紫 黒 緑 水 青 紫 黒 ※代表例になりますので、ワークの特性（反射・透過・吸収）・カメラ・レンズ（光学系）との相性により、当てはまらないこともあります。 波長による選定 短波長になるほど散乱率は大きくなり、表面の検査用途に向いています。 光色 ピーク波長 主な検査用途 散乱率 ※散乱率とは、光がワーク表面などに当たったときの方向の変わりやすさを表します。 白 - カラー処理など － 　散乱率が高い光ほど表面で散乱しやすくなり表面検査に最適となります。 　逆に散乱率が低いとワーク表面を通過しやすくなり透過用途に最適となります。 365nm 非破壊検査など 約9.2倍 波長特性 紫外 375nm 約8.2倍 微細なキズ検査など 100 405nm 約6倍 90 青 470nm キズ検査など 約3.3倍 80 緑 525nm 目視検査など 約2.1倍 70 黄 590nm 露光環境での検査など 約1.3倍 60 赤 635nm バックライト用途など 1 50 850nm 約0.31倍 40 940nm 約0.21倍 30 赤外 1100nm 透過照明 約0.11倍 20 1200nm 約0.08倍 10 1450nm 約0.04倍 0 400 500 600 700 800 900 1,000 1,100 1,200 1,300 1,400 1,500 1,600 ※散乱率は波長の4乗に反比例 波長（nm） Wavelength(nm) 6 相対発光強度（％） Relative Emission Intensity(%)

画像処理光源として LED 照明が使用される理由 ▶ 寿命が長く低消費電力である為、メンテナンス部分でランニング LEDと他光源の比較 コストが抑えられます。 〈寿命〉 〈応答速度〉 〈消費電力〉 ▶ スイッチングに強い特性があり、ON/OFF 制御する事でより長寿 命になります。 ※LED素子単体での 　予測寿命/保証値では ▶ 応答速度が非常に早く、外部 ON/OFF・出力制御でもチラツキの 　ございません。 ない安定した画像が得られます。 ▶ 即応性がよく、大電流を流せるためストロボ光源として使用でき 1 ます。 1 5 1,000 ▶ 光に指向性がある為、蛍光灯等の拡散光源と比較して対象物の欠 陥を強調できます。 ▶ ワークの条件に合わせて、波長（紫外光〜可視光〜赤外光）の選択 ができます。 ▶ ワークの大きさ・形状に合わせて自由に製作できます。 電 ハ 蛍 Ｌ 電 Ｌ 電 Ｌ ▶ 高輝度 LED が開発された事により、光量が大幅にアップし、非常 球 ロ ゲ 光 Ｅ 球 Ｅ 球 Ｅ ン 灯 Ｄ Ｄ Ｄ に明るくなっています。 LED 照明の上手な使い方｜ LED 照明の性能を十分に発揮させるために 出来るだけ対象物に照明本体を近づけてご使用ください 冷却効果を工夫するなど、放熱しやすい構造・環境への取り付けを LED 照明は、素子自体が小さいため小型・軽量に製作できます。 お勧めします。 照度は、距離の 2 乗に反比例しますので、近づけてご使用いただく 〈画像撮り込みのタイミングに合わせて照明をON/OFFする〉 ことで、光量を大幅に UP できます。( ご使用用途に合わせた照明形 LED 照明は、スイッチングに強い照明です。 状の設計も承っております。） 弊社出力制御コントローラの外部信号による照明 ON/OFF 機能を活 ダイレクト照明をご使用の場合は、拡散板・偏光板との併用により 用し、必要な時だけ点灯させることで寿命を延ばせます。 照明の映り込みを取り除くことが出来る場合があります。 ( 一部コントローラには、ON/OFF 機能のない機種がありますのでご 注意ください。） 高温を避けてご使用ください 〈調光ボリュームを下げて使用する〉 LED は発熱することによって ( 自発熱により ) 輝度の低下、劣化が早 ボリュームを下げて出力制御すると LED に流れる電流値が少なく まる性質があります。LED 素子の寿命は、約 4 万時間程度（TYP）と言 なり、発熱が抑えられます。照明を選定される際には、カメラの絞り われていますが、高温状態で連続使用されますと短時間で劣化し輝 を出来るだけ開けた状態で評価されると、明るさに余裕のある照明 度が低下することがあります。 が選定できます。 連続点灯でご使用いただく場合は、制御ボリューム 50％程度までの 発熱による輝度低下や劣化を抑えるためには ご使用をお勧めします。 〈LED照明本体の放熱効果をよくする〉 ( 劣化し輝度が低下してもボリュームを上げれば、元の輝度に戻せ ・放熱効果の良い厚めのブラケットや金属板に取り付ける。 ます。） ・ 通気口をつける。　・ ファンを取り付ける。 照明選択に必要な確認項目 検査内容 レンズ/カメラの種類 〈処理〉 〈レンズタイプ〉 ・ 二値化 / パターンマッチング ・ テレセントリックレンズ ・ モノクロ / カラー ・ CCTV レンズ 〈目的〉 〈カメラタイプ〉 ・ 文字検査 / 欠陥検査 / 外観検査 / ・ エリアセンサー / ラインセンサー 位置決め / 寸法計測・測定 ・ センサーの分光感度 ワークの条件 周囲環境 〈大きさ〉 ・ 外乱光の有無 ・ 必要視野 ・ 高温 / 多湿ではないか 〈表面状態〉 ・ 光沢の有無 / 鏡面・非鏡面 / 梨地 / 透明・不透明・半透明 ワーク/カメラ/照明の位置関係 〈色〉 ・ それぞれの正確な位置関係はどうなって ・ 反射と吸収の関係（前ページ参照） いるか 〈形状〉 ・ 照明の設置スペースは確保できるか ・ 平面 / 曲面 / 立体 / 球体 MACHINE VISION LIGHTING EQUIPMENT CATALOG 2026 7 2,000時間 2,000時間 6,000時間 40,000時間（光束維持率70％） ※

掲 載 製 品 一 覧 I N D E X Ver.1 2026 P.22 ライン照明 60万lx自然空冷式コンパクトライン照明 IDBC-LSRC series L ine サイズ・消費電力・重量をコンパクト化した 高輝度・高均一ライン照明 L ights 特殊光学設計 P.18 P.23 NEW 240万lx強制空冷式ライン照明 50万lx自然空冷式スリムライン照明 IDBC-LSRF series IDBB-LSRS series 強制空冷により240万lx以上の高出力を実現！ スリム化により筐体幅20㎜！ 発光サイズは150mm単位で150 ～ 幅を取らないスリムライン照明！ 3,000mmをラインナップ 特殊光学設計 特殊光学設計 P.19 P.24 NEW 180万lx 自然空冷式ライン照明 ブライバックライン照明 IDBC-LSRH series IDBC-RE series 専用電源のアプリを用いてPCから100mm ライン型照明（拡散照射式） 毎に明るさ調整可能 100mmの倍数で、最大1,800mmまで 製作可能 特殊光学設計 P.20 P.25 120万lxブライマックスライン照明 ラインセンサーカメラ用ハーフパイプ照明 IDBC-LSR series IQDH-RE series 120万lx以上の高出力を実現！（高均一タイプは90万lx） 中心照度11万lx以上の高出力！ 高輝度・高均一ライン照明 高輝度＆コンパクト化を実現！ 特殊光学設計 8 オプショナルパーツ コントローラ 特集 特殊照明 同軸照明 ドーム照明 透過・面照明 バー照明 リング照明 ライン照明

掲 載 製 品 一 覧 I N D E X P.33 リング照明 ローアングル ダイレクトリング照明 IDR-LA-8ch series Ring ローアングル照明の8分割照射にて刻印・微細 な表面キズを強調 指向性のある光でエッジを捉える L ights P.28 P.34 NEW ロボットライト® 水平対向リング照明 IRLMAR series IDRA-T-8ch series 圧倒的省配線!ロボットアームへの 水平対向リング照明の8分割照射にて 取付けに最適！ 刻印・微細な表面キズを強調 LANケーブル1本で照明・カメラを制御可能!! 真横からの光でエッジを捉える P.29 P.35 NEW 薄型マルチポジションリング照明 B’Cリング照明 IMAR-LA series IHR-LE series 薄型・軽量のマルチポジションリング照明 短距離照射タイプと長距離照射タイプを 真横からの照射や、ローアングルからの ラインナップ 照射が可能 振動・衝撃に強い設計のため、ロボットアーム のような可動部にも使用可能 P.30 P.36 マルチポジションリング照明 軽量版NEOリング照明 IMAR-D series IHRB・IHRA series 照射距離を変えることで幅広い用途に 広範囲照射に適した 対応可能 高輝度フラットリング IP67防塵防水モデル製作可能！ P.31 P.37 マルチポジションリング照明 フラットダイレクトリング照明 IMAR-CT D series IDR-F series ワーク形状・設置環境に合わせた LEDをフラット面に配置した ライティングを実現 広範囲均一照射タイプ P.32 P.38 マルチポジションリング照明 ダイレクトリング照明 IMAR-D-8ch series IDR series 凹凸ワークの外観検査に最適 多様な外観検査に対応可能な 8分割からの照射が自在な 汎用リングタイプ 多チャンネルモデル MACHINE VISION LIGHTING EQUIPMENT CATALOG 2026 9 ライン照明 リング照明 バー照明 透過・面照明 ドーム照明 同軸照明 特殊照明 特集 コントローラ オプショナルパーツ

掲 載 製 品 一 覧 I N D E X P.39 P.46 ローアングル ダイレクトリング照明 幅広バー照明 IDR-LA series IDBA-FD series 傷検査・エッジ検出に最適 発光面幅102mmを持つ幅広バー照明 バックライト用途での使用にも最適 P.40 P.47 水平対向リング照明 高輝度B’Cライン照明（2列仕様） IDRA-T series IDBA-LEH2 series 水平方向からの照射で凹凸を強調 独自の光学技術で従来品の約3 ～ 4倍の 明るさを実現 大型ワーク1,800mmまでの長尺対応 LタイプはWD3,000mmまでの長距離照射 P.41 P.48 無影リング照明 高輝度B’Cライン照明（1列仕様） IFR・IPR series IDBA-LEH series 光沢ワークや凹凸ワークを 独自の光学技術で従来品の約2 ～ 3倍の 均一照射 明るさを実現 大型ワーク1,800mmまでの長尺対応 LタイプはWD2,000mmまでの長距離照射 P.49 バー照明 B’Cライン照明 IDBA-LE series Bar 大型ワーク・長距離照射対応 白・赤・青・赤外・紫外をラインナップ L ights P.44 P.50 幅広バー照明 バー照明 IDBA-HM series IDBA series 発光面幅40㎜の幅広バー照明 砲弾型LED素子を実装したバー照明。 高輝度仕様と高均一仕様の2種類を 小型・中型のサイズにてカスタム対応にも ラインナップ 優れております。斜光照明やバックライトに 幅広く対応 P.45 P.52 高均一バー照明 NEW B’C照明 IDBA-HMS series IDBB-SE series 筐体高さ30mm、筐体幅25mmと コンパクトな広角配光バー照明 コンパクトボディ IP67防塵防水モデル製作可能！ 発光面幅18mmの小型万能型バー照明 10 オプショナルパーツ コントローラ 特集 特殊照明 同軸照明 ドーム照明 透過・面照明 バー照明 リング照明 ライン照明

掲 載 製 品 一 覧 I N D E X P.53 P.60 スリット光照明 大型面照明 IDBA-SL series IFPA series レイマック最細の約0.5mm幅スリット光 大型・均一面発光照明 光切断計測法や細かな異物の検出に最適 □100mmの倍数で製作可能（□400mmサイズまで標準） 特殊光学設計 P.61 透過・面照明 穴あき大型面照明 IFPA-D series Transmissive・Flat カメラ撮像対応大型・均一面発光照明 レンズサイズに合わせた2種類の 開口サイズをラインナップ L ights P.56 P.62 高輝度バックライト照明 大型面照明 IHMA series IFD series チップLEDを採用した透過照明 高い均一性を実現 高出力・軽量・低価格を実現 蛍光灯バックライト置き換えに最適 P.57 狭角配光バックライト照明 IHMA-V ドーム照明 series 狭角配光により、光の回り込みを抑制 円柱・光沢部品のエッジ検出に最適 Dome L ights P.58 P.66 薄型穴あき面照明 NEOドーム照明 IHMA-40D series IDDB-KH・IDDA-KH 透過ではなく反射での撮像が可能な series 薄型穴あき面照明 反射型高均一・高輝度ドーム照明 チップ素子の採用で、高出力・軽量化を実現 P.59 P.67 角型エッジライト照明 擬似同軸付ドーム照明 IFLA・IFLB series IDUB series 薄型・省電力・低発熱型の均一面発光 光抜けなく立体ワークを均一照射 照明厚み「最小6mm」の省スペース ドーム・同軸照明を個別で切り換え照射可能 MACHINE VISION LIGHTING EQUIPMENT CATALOG 2026 11 ライン照明 リング照明 バー照明 透過・面照明 ドーム照明 同軸照明 特殊照明 特集 コントローラ オプショナルパーツ

掲 載 製 品 一 覧 I N D E X P.68 NEW 保護カバー装着可能スクエアドーム照明 IFHA-C 同軸照明 series 8mmと薄く軽量なドーム照明 より明るくより鮮明に照射が可能 Coaxial・Spot カメラ窓がないため全体を均一照射 L ights P.71 P.76 角型面照明 擬似同軸落射照明 IPQC series IFVA・IFVB series 高照度 均一斜光型間接光照明 「高照度」・「高均一」・「コンパクト筐体」 を実現した擬似同軸落射照明 P.72 P.78 ハーフパイプ照明 ストレートタイプ 擬似同軸落射照明 IQD・IQDH series IFVA-ST series 球状・凹凸・長尺ワークに均一照射 光をストレートに照射し横からカメラの撮像を フルカラー仕様もラインナップ 行うことで高さ方向のスペースを削減 省スペース化を実現 ※IQDHのみ P.73 P.79 キューブドーム照明 同軸スポット照明 特許出願済（IHVT-28） IQDA-CB series IV・IHV・IHVT series 凹凸のあるワークでも均一照射！ 超高輝度同軸照明 コンベアピッキング向けキューブドーム照明 赤外850 ～ 1650nm 紫外280 ～ 405nmをラインナップ ※IV-14mkⅡを除く　※IHVE-21A P.74 ダイレクトドーム照明 IDD 特殊照明 series 全方向からの強い照射を実現 Special ty L ights P.75 P.82 16CH分割ドーム照明 ミニスポット照明 IDD-CB series IHVA-SP・IHSL-SP 検出しにくい傷・打痕も分割照射で series 鮮明に撮像 様々な環境に設置可能な小型スポット照明 特殊光学設計 12 オプショナルパーツ コントローラ 特集 特殊照明 同軸照明 ドーム照明 透過・面照明 バー照明 リング照明 ライン照明

掲 載 製 品 一 覧 I N D E X P.83 P.90 コリメートライト LED光源装置 IBF series IFIC series LED平行光光源 数十m先への遠投照射が可能 特殊光学設計 P.84 可変式 高輝度スポット照明 IHV-FX 特 集 series 点集光から長距離照射まで照射範囲が自在 ハロゲンと同等の明るさを実現！ Featured 特殊光学設計 Sect ion P.85 P.92 抵抗BOX 特集 RBOX series 赤外照明 電流可変方式のコントローラに適合した 波長域：850・950nm 照明器具がDC12V出力のコントローラや 　パッケージ・液体・印字などの透過検査に最適 オーバードライブコントローラで使用可能！ 　（780/810/890nmも製作可能） 波長域：1,100 ～ 1,650nm 　ワーク内の異物検出や水分の可視化など 　今まで困難だった検査が可能に P.86 P.94 NEW 高出力紫外バー照明 特集 IDBC-CH series 紫外照明 パワー UV-LEDを搭載した 波長域：365・385・395・405nm 蛍光体励起用バー照明 　蛍光体の励起や、微細なキズ検査に最適 照射距離に応じて選択可能なLong typeと 波長域：280nm（深紫外） Short typeをラインナップ 　分解能の高い検査や微細欠陥 　励起・吸収を利用した透明体の検査に最適 P.87 P.96 NEW 高出力紫外リング照明 特集 IDHRC series フルカラー・ パワー UV-LEDを搭載した 蛍光体励起用リング照明 マルチカラー照明 照射距離に応じて選択可能なLong typeと 検査項目に応じて発光色のブレンドが自由自在 Short typeをラインナップ 初期評価に最適 ※画像はイメージです。実際の発光は複合色1色で発光します。 P.88 P.97 スーパーストロボ照明 特集 ISS series 分割照明 ストロボ発光に特化した専用照明! 多方向から分割照射が可能な多チャンネルモデル 最大800万lxの明るさを実現 ハレーションの起こりやすいワークや ※ISSDBA-C90/20W、LWD=30mm 凹凸のあるワーク等の外観検査に最適 MACHINE VISION LIGHTING EQUIPMENT CATALOG 2026 13 ライン照明 リング照明 バー照明 透過・面照明 ドーム照明 同軸照明 特殊照明 特集 コントローラ オプショナルパーツ

掲 載 製 品 一 覧 I N D E X P.105 コントローラ 小型オーバードライブコントローラ ILS series Contro l ler コンパクトボディで盤内収納が容易 出力電圧上限値（SAG値）をDC6Vから最大 36Vまで設定可能 P.98 P.106 GigE Vision対応 GigE Vision対応 PWMコントローラ 多機能PWMコントローラ IDMU IPPA-G・IRPA-G series series GigE Visionインターフェースにより 自由度の高い最大40CHの拡張性 コンパクト＆DINレール取付で省スペース化が可能な 導入・運用が容易 制御盤組込型コントローラ CH毎の点灯設定を最大8パターンまで プログラミングモード・Leimac Discovery※を搭載 登録可能 ※ネットワーク上に存在するレイマック製品を探索したりIPアドレス等の設定を変更できる機能 P.101 P.107 NEW 多機能＆多チャンネル PoE対応制御ユニット オーバードライブコントローラ IDMU-OD IPSA・IPPA series series システム全体でコストダウンをご提案 最大20CHに拡張可能な 制御盤組込型オーバードライブコントローラ CH毎の点灯設定を最大8パターンまで コンパクト＆DINレール取付で省スペース 登録可能 プログラミングモード・Leimac Discovery※を搭載 ※ネットワーク上に存在するレイマック製品を探索したりIPアドレス等の設定を変更できる機能 P.102 P.108 小型PWMコントローラ 多機能PWMコントローラ ILP series IDGC series 外部調光制御インターフェースが充実した DINレール取付可能な小型、低価格の 多機能PWMコントローラ デジタルコントローラ 出力容量・外部制御方式、AC・DC入力の組み合わ せで45機種をラインナップ プログラミングモード搭載（TP、S2タイプのみ） Leimac Discovery※搭載 ※ネットワーク上に存在するレイマック製品を探索したりIPアドレス等の設定を変更できる機能 P.103 P.110 小型定電流コントローラ アナログPWMコントローラ ILCA series IDPA series DINレール取付可能な小型・低価格の 外部ON/OFF制御可能 定電流コントローラ コンパクトになった アナログ0 ～ 5Vによる外部調光制御が可能 簡易アナログPWMコントローラ P.104 P.111 小型定電圧コントローラ 多チャンネル定電流コントローラ ILVA series IDCA series DINレール取付可能な小型の 幅広い照明に対応した定電流コントローラ 定電圧コントローラ アナログ0 ～ 5Vによる外部調光制御が可能 14 オプショナルパーツ コントローラ 特集 特殊照明 同軸照明 ドーム照明 透過・面照明 バー照明 リング照明 ライン照明

掲 載 製 品 一 覧 I N D E X P.112 P.114 DC24V定電圧コントローラ IDBC-LSRH専用定電流コントローラ IWDV-24 series IMC series ライン照明などの大型面照明に最適な 照明を100mm毎に細かく出力制御が可能な 高容量定電圧コントローラ 定電流コントローラ 1,000階調の調光制御が可能 CH全体の照度バランスを保持したまま スレーブユニットを接続することで 出力増減が可能なオフセット出力機能搭載 最大4CHまで拡張可能※ ※IWDV-600M2-24のみ 1,000階調の出力制御が可能 P.113 P.115 DC48V定電圧コントローラ オーバードライブコントローラ IWDV-48 series SAG series ライン照明などの大型面照明に最適な 外部調光制御インターフェース： 高容量定電圧コントローラ アナログ0 ～ 5Vモデルと 1,000階調の調光制御が可能 パラレル8bitモデルをラインナップ ※SAG-30M2-VIのみ P.116 小型多チャンネル オーバードライブコントローラ IJS series 最大36Vのオーバードライブで定常光量比4倍以上 高速な移動体撮像の用途でLED発光とカメラ 露光タイミングの同期を簡単に設定可能 30W2CH ～ 40W8CHまでの6機種をラインナップ 目　次 掲載製品一覧 ������������������������������������������� P.4 ライン照明 �������������������������������������������� P.16 リング照明 �������������������������������������������� P.26 バー照明 ���������������������������������������������� P.42 透過・面照明 ������������������������������������������ P.54 ドーム照明 �������������������������������������������� P.64 同軸照明 ���������������������������������������������� P.76 特殊照明 ���������������������������������������������� P.82 特集 ��������������������������������������������������� P.92 コントローラ ������������������������������������������ P.98 オプショナルパーツ �������������������������������� P.118 外部制御用ケーブル ������������������������������������������P.118 照明用延長ケーブル ������������������������������������������P.119 照明用接続ケーブル ������������������������������������������P.120 電圧降下対策ケーブル ����������������������������������������P.121 ライン照明用オプション���������������������������������������P.122 リング照明用オプション ���������������������������������������P.123 バー照明用オプション�����������������������������������������P.124 透過面照明用オプション ��������������������������������������P.127 ドーム照明用オプション ��������������������������������������P.128 同軸照明用オプション ����������������������������������������P.128 その他のオプションパーツ ������������������������������������P.129 保証について ��������������������������������������� P.132 製品ラベルについて �������������������������������� P.133 製品の規格等について ����������������������������� P.133 特注制作のご案内 ���������������������������������� P.135 会社概要 �������������������������������������������� P.136 MACHINE VISION LIGHTING EQUIPMENT CATALOG 2026 15 ライン照明 リング照明 バー照明 透過・面照明 ドーム照明 同軸照明 特殊照明 特集 コントローラ オプショナルパーツ

ライン照明 I ND E X IDBC-LSRF IDBC-LSRH IDBC-LSR IDBC-LSRC ライン照明 IDBB-LSRS IDBC-RE IQDH-RE - Line Lights - ライン照明 シリーズラインナップ シリーズ名 照射方式 入力 照度分布（参考） 掲載頁 NEW IDBC-LSRF450W 長手方向 短手方向 Longitudinal direct ion Transverse direct ion IDBC-LSRF 100 100 series 90 90 80 80 70 70 60 60 50 50 DC48V P.18 40 40 30 30 20 20 10 10 -250 -200 -150 -100 -50 0 50 100 150 200 250 -15 -10 -5 0 5 10 15 240 万 lx 擬 WD=50mm WD=150mm 照射範囲（mm） 照射範囲（mm） （WD=50mm） 似 WD=100mm WD=200mm Irradiation range(mm) Irradiation range(mm) 平 NEW 行 IDBC-LSRH400W 長手方向 短手方向 光 Longitudinal direct ion Transverse direct ion IDBC-LSRH 100 100 series 90 90 80 80 70 70 60 60 50 50 定電流 P.19 40 40 30 30 20 20 10 10 -200 -150 -100 -50 0 50 100 150 200 -15 -10 -5 0 5 10 15 180 万 lx WD=50mm WD=150mm 照射範囲（mm） 照射範囲（mm） （WD=50mm） WD=100mm WD=200mm Irradiation range(mm) Irradiation range(mm) 16 オプショナルパーツ コントローラ 特集 特殊照明 同軸照明 ドーム照明 透過・面照明 バー照明 リング照明 ラライインン照照明明 相対値（％） 相対値（％） Relative value(%) Relative value(%) 相対値（％） 相対値（％） Relative value(%) Relative value(%)

ライン照明 I ND E X シリーズ名 照射方式 入力 照度分布（参考） 掲載頁 IDBC-LSRF IDBC-LSRH IDBC-LSR IDBC-LSR300W 長手方向 短手方向 series Longitudinal direct ion Transverse direct ion IDBC-LSR 100 100 IDBC-LSRC 90 90 IDBB-LSRS 80 80 IDBC-RE IQDH-RE 70 70 60 60 50 50 DC24V P.20 40 40 30 30 20 20 10 10 -150 -100 -50 0 50 100 150 -15 -10 -5 0 5 10 15 120 万 lx WD=50mm WD=150mm 照射範囲（mm） 照射範囲（mm） （WD=50mm） WD=100mm WD=200mm Irradiation range(mm) Irradiation range(mm) IDBC-LSRC IDBC-LSRC400W-S 長手方向 短手方向 series Longitudinal direct ion Transverse direct ion 100 100 90 90 80 80 70 70 擬 60 60 似 50 50 平 DC24V P.22 行 40 40 光 30 30 20 20 10 10 -200 -150 -100 -50 0 50 100 150 200 -15 -10 -5 0 5 10 15 60 万 lx WD=50mm WD=150mm 照射範囲（mm） 照射範囲（mm） （WD=50mm） WD=100mm WD=200mm Irradiation range(mm) Irradiation range(mm) IDBB-LSRS IDBB-LSRS300W 長手方向 短手方向 series Longitudinal direct ion Transverse direct ion 100 100 90 90 80 80 70 70 60 60 50 50 DC24V P.23 40 40 30 30 20 20 10 10 -150 -100 -50 0 50 100 150 -10 -5 0 5 10 50 万 lx WD=50mm WD=150mm 照射範囲（mm） 照射範囲（mm） （WD=50mm） WD=100mm WD=200mm Irradiation range(mm) Irradiation range(mm) IDBC-RE IDBC-RE600W-H 長手方向 短手方向 series Longitudinal direct ion Transverse direct ion 100 100 90 90 80 80 70 70 60 60 50 50 DC24V P.24 40 40 30 30 20 20 10 10 -300 -250 -200 -150 -100 -50 0 50 100 150 200 250 300 -30 -20 -10 0 10 20 30 16 万 lx WD=50mm WD=150mm 照射範囲（mm） 照射範囲（mm） （WD=50mm） 拡 WD=100mm WD=200mm Irradiation range(mm) Irradiation range(mm) 散 IQDH-RE 光 IQDH-RE600W 長手方向 短手方向 series Longitudinal direct ion Transverse direct ion 100 100 90 90 80 80 70 70 60 60 50 50 DC48V P.25 40 40 30 30 20 20 10 10 -300 -250 -200 -150 -100 -50 0 50 100 150 200 250 300 -50 -25 0 25 50 11 万 lx WD=10mm WD=50mm 照射範囲（mm） 照射範囲（mm） （WD=50mm） WD=30mm Irradiation range(mm) Irradiation range(mm) MACHINE VISION LIGHTING EQUIPMENT CATALOG 2026 17 相対値（％） 相対値（％） 相対値（％） 相対値（％） 相対値（％） Relative value(%) Relative value(%) Relative value(%) Relative value(%) Relative value(%) 相対値（％） 相対値（％） 相対値（％） 相対値（％） 相対値（％） Relative value(%) Relative value(%) Relative value(%) Relative value(%) Relative value(%) ラライインン照照明明 リング照明 バー照明 透過・面照明 ドーム照明 同軸照明 特殊照明 特集 コントローラ オプショナルパーツ

ライン照明 ｜ IDBC-LSRF ser ies NEW I ND E X IDBC-LSRF 240万lx強制空冷式ライン照明 IDBC-LSRH IDBC-LSR IDBC-LSRC IDBC-LSRF series IDBB-LSRS IDBC-RE 強制空冷により240万lx以上の高出力を実現！ IQDH-RE 発光サイズは150mm単位で150 ～ 3,000mmをラインナップ 特殊光学設計 ● 波長特性（参考値） ● 活用例 《電子部品実装基板の検査》 100 5,700K 90 80 70 60 50 40 30 20 10 0 350 400 450 500 550 600 650 700 750 800 波長（nm） Wavelength(nm) （使用照明：IDBC-LSRF300W） ● シリーズ型式一覧 型式 発光色 消費電力（W） 入力電圧 適合コントローラ 外形図 IDBC-LSRF150W▲△ 60 n=1 IDBC-LSRF300W▲△ 120 n=2 IDBC-LSRF450W▲△ 180 n=3 IDBC-LSRF600W▲△ 240 n=4 IDBC-LSRF750W▲△ 300 n=5 IDBC-LSRF900W▲△ 360 1 n=6 IDBC-LSRF1050W▲ 420 n=7 IDBC-LSRF1200W▲ 480 n=8 IDBC-LSRF1350W▲ 540 n=9 IDBC-LSRF1500W▲ W 600 DC48V IWDV-48series n=10 IDBC-LSRF1650W▲ 白 660 （P.113） n=11 IDBC-LSRF1800W▲ 720 n=12 IDBC-LSRF1950W▲ 780 n=13 IDBC-LSRF2100W▲ 840 n=14 IDBC-LSRF2250W▲ 900 n=15 IDBC-LSRF2400W▲ 960 2 n=16 IDBC-LSRF2550W▲ 1,020 n=17 IDBC-LSRF2700W▲ 1,080 n=18 IDBC-LSRF2850W▲ 1,140 n=19 IDBC-LSRF3000W▲ 1,200 n=20 ※型式表の▲には、高均一仕様の場合「-S」が入ります。　※型式表の△には、集光レンズ付仕様の場合「-IL」が入ります。 ※本製品には、ライン照明用拡散板（オプショナルパーツ：P.122に掲載の「IKBCseries」）が取付可能です。 照明用接続ケーブル・FAN駆動ケーブルセット 適合コントローラ I-CB-S-FSETC series IWDV-48 series 照明をコントローラへ接続するための 〈電圧可変方式〉 専用ケーブルです。 外部制御：LAN、10bitパラレル 出力制御：1,000階調 ● 外形図 1 2 6.5 150 x n 150 x n 300 (33.6) (20.3) 300 (33.6) (20.3) (150 x n)+28.5 (150 x n)+40 60 (150 x n)+16.5 60 (150 x n)+20 2 専用スライドナット用スロット 2 専用スライドナット用スロット 6 六角ナットM5用スロット 6 六角ナットM5用スロット 【注意】本製品をコントローラへ接続するには「照明用接続ケーブル・FAN駆動ケーブルセット」（オプショナルパーツ：P.120 に掲載の「I-CB-S-FSETC series」）が別途必要です。 18 オプショナルパーツ コントローラ 特集 特殊照明 同軸照明 ドーム照明 透過・面照明 バー照明 リング照明 ラライインン照照明明 相対発光強度（％） Relative Emission Intensity(%) 25 25 100 6 18 (28.1) 25 25 100 6 18 (28.1)
