清浄度グレードAを確保した作業が可能！手作業での細胞培養に「再生医療用キャビネット」（バイオハザード対策関連機器）

AC-003Y 2025.07 Printed in Japan（B）

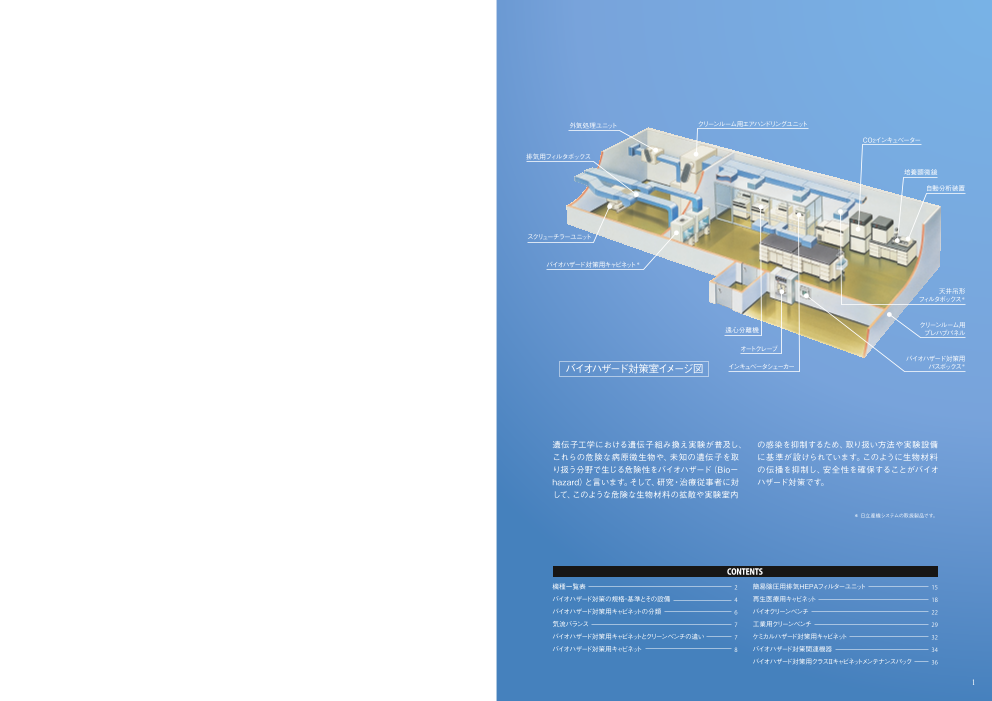

外気処理ユニット クリーンルーム用エアハンドリングユニット CO2インキュベーター 排気用フィルタボックス 培養顕微鏡 自動分析装置 スクリューチラーユニット バイオハザード対策用キャビネット＊ 天井吊形 フィルタボックス＊ クリーンルーム用 遠心分離機 プレハブパネル オートクレーブ バイオハザード対策用 バイオハザード対策室イメージ図 インキュベータシェーカー パスボックス＊ 遺伝子工学における遺伝子組み換え実験が普及し、 の感染を抑制するため、取り扱い方法や実験設備 これらの危険な病原微生物や、未知の遺伝子を取 に基準が設けられています。このように生物材料 り扱う分野で生じる危険性をバイオハザード（Bio－ の伝播を抑制し、安全性を確保することがバイオ hazard）と言います。そして、研究・治療従事者に対 ハザード対策です。 して、このような危険な生物材料の拡散や実験室内 ＊ 日立産機システムの取扱製品です。 CONTENTS 機種一覧表 2 簡易陰圧用排気HEPAフィルターユニット 15 バイオハザード対策の規格・基準とその設備 4 再生医療用キャビネット 18 バイオハザード対策用キャビネットの分類 6 バイオクリーンベンチ 22 気流バランス 7 工業用クリーンベンチ 29 バイオハザード対策用キャビネットとクリーンベンチの違い 7 ケミカルハザード対策用キャビネット 32 バイオハザード対策用キャビネット 8 バイオハザード対策関連機器 34 バイオハザード対策用クラスⅡキャビネットメンテナンスパック 36 1 1

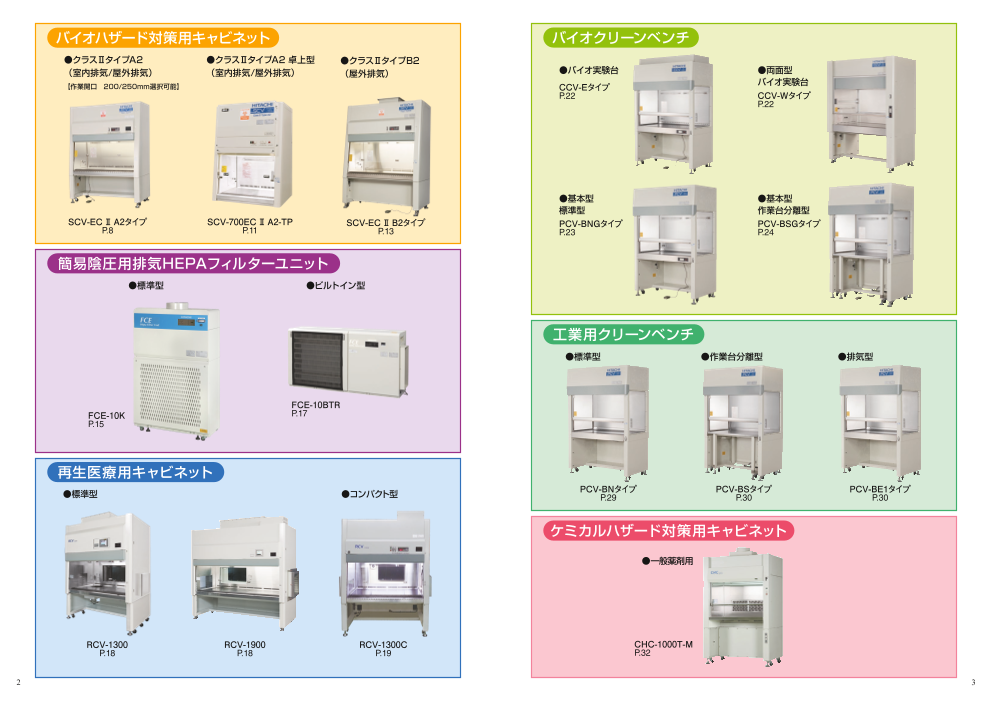

バイオハザード対策用キャビネット バイオクリーンベンチ ●クラスⅡタイプA2 ●クラスⅡタイプA2 卓上型 ●クラスⅡタイプB2 （室内排気/屋外排気） （室内排気/屋外排気） （屋外排気） ●バイオ実験台 ●両面型 【作業開口　200/250mm選択可能】 CCV-Eタイプ バイオ実験台 P.22 CCV-Wタイプ P.22 ●基本型 ●基本型 標準型 作業台分離型 SCV-EC Ⅱ A2タイプ SCV-700EC Ⅱ A2-TP SCV-EC Ⅱ B2タイプ PCV-BNGタイプ PCV-BSGタイプ P.8 P.11 P.13 P.23 P.24 簡易陰圧用排気HEPAフィルターユニット ●標準型 ●ビルトイン型 工業用クリーンベンチ ●標準型 ●作業台分離型 ●排気型 FCE-10BTR FCE-10K P.17 P.15 再生医療用キャビネット ●標準型 ●コンパクト型 PCV-BNタイプ PCV-BSタイプ PCV-BE1タイプ P.29 P.30 P.30 ケミカルハザード対策用キャビネット ●一般薬剤用 RCV-1300 RCV-1900 RCV-1300C CHC-1000T-M P.18 P.18 P.19 P.32 2 3

バイオハザード対策の規格・基準とその設備 バイオハザード対策設備の要点 危険な病原微生物や遺伝子組み換え実験による未知の遺伝子を取り扱う分野では、物理的に生物材料の拡散抑制を行い、研究者への感染抑 制を行うことが重要な課題です。それぞれの危険度のレベルに応じて実験室設備を完備することが要求されます。 バイオハザード対策の規格・基準 ●隔離方式例 ○：要　×：不要 レベル BSL1（P1） BSL2（P2） BSL3（P3） BSL4（P4）グローブボックスタイプ 近年、新興・再興感染症に対する関心と警戒が強まり、バイオハザード対策の重要性が強く求められています。 実 験 区 域 の 隔 離 独立建物または同一建物内に × 実験区域の限定 二重ドアまたはエアロック また、遺伝子組換え生物の利用が普及するなかでこの使用による生物多様性への悪影響を抑制する為の「バイオ 完全隔離区域 セーフティに関するカルタヘナ議定書」が採択され、日本においてもその議定書を的確かつ円滑に実施する為の法 有 資 格 者 以 外 の 立 入り 禁 止 × 実験中のみ 常　時 常　時 律が施行されました（。2004年2月発効） 空　　　　調　 ● 気　　　　 圧 　　　　差 × × ○ ○ 実験の目的や内容によっては、下記のような国内外の基準や関連法規に示される拡散防止措置等を執る必要が ● 一　定　気　流　方　向 × × ○ ○ BIOHAZARD あります。 ● 排 　 　 気 　 　 （HEPA）＊ （HEPA）＊ HEPA HEPA 実 験 区 域 の 滅 菌・消 毒 ● 作 業 域 キャビネット ○ ○ ○ ○ ●国内外基準 ●バイオハザード対策を必要とする分野 実験台など ● 実 験 室 × × 表面消毒 全室ガス滅菌 機　関　名 内　　　　容 区分 分　　　　野 内　　　　　　容 排 水 滅 菌 × × 塩　素 120℃　加熱 国 立 感 染 症 研 究 所 病原体等安全管理規程 汚 染 物 お よ び 廃 棄 物 の 処 理 ○ ○ ○ ○ 病 国際感染症の研究 ラッサ熱、マールブルグ病などの研究。 医薬品の安全性に関する非臨床試験の実施の基準（GLP） 原 予防ワクチンなどの開発。 バイオハザード対策用キャビネット 厚 生 労 働 省 感染症法 体 ● ク ラ ス Ⅱ に 腫瘍ウイルスなどの研究。 × エアロゾル 発 生 実 験 の み 常　時 不可 施設の位置、構造及び設備の技術上の基準 ● 陰圧アイソレーター（動物用） × 関 微生物の研究 × 常　時 不可 一般の微生物学上の研究。 ● ク ラ ス Ⅲ × × × ○ CDC（アメリカ疾病予防管理センター） 主に病原体に関する基準 す る 実験動物の研究 サルをはじめとした霊長類を主とする研究。 一　般　設　備 NC（I 米 国 国 立 癌 研 究 所） 主に病原体に関する基準 も （培養細胞の取り出しなど） ● パスボックス（UV、ガス） の × × ○ ○ NIH（米 国 国 立 衛 生 研 究 所） 組み換えDNAに関するガイドライン 感染症の治療・研究 患者の隔離および、病原体検査 ● オートクレーブ × ○ ○ 　　　 ○（両面） U.S .ARMY（米 国 陸 軍） 主に病原体に関する基準 関遺 す伝 微生物遺伝学の研究 遺伝子組み換え実験によるインシュリン、 ＊換気扇等の強制排気を停止しないで実験する場合はHEPAフィルタ取付け等の措置が必要。 る子 NSF規格No.49クラスⅡバイオハザードキャビネット も工 分子生物学の研究 インターフエロン、成長ホルモンなどの生産。 バイオハザードに対する安全策は、次の5点に集約されます。 の学 NSF（米 国 衛 生 機 材 財 団） NSF/ANSI49-2014 に 生化学の研究 遺伝子構造の研究。 （1）病原体に関しては、その危険度に応じ、それぞれの実験設備を完備。 (laminar flow)biosafety cabinetry （2）実験設備は、バイオハザード対策用キャビネットや排気システムを駆使し、確保。 WHO（世 界 保 健 機 構） 実験室バイオセーフティマニュアル（第4版） （3）取扱資格者を限定し、危険に関する知識の習熟と徹底。 （4）器材の選定、取り扱い、滅菌を徹底し、確保。 バイオハザード対策用クラスⅡキャビネット JIS（ 日 本 産 業 規 格 ） （5）遺伝子組換え実験の場合は実験内容に応じ、関連法規を参照の上遵守する必要があります。 JIS K3800 : 2021 ●遺伝子組換え実験に関する条約・法規 関連条約・法規（一部） 生物の多様性に関する条約のバイオセーフティに関するカルタヘナ議定書（条約第七号（）外務省） 遺伝子組換え生物等の使用等の規制による生物の多様性の確保に関する法律（平成十五年法律第九十七号） ● 設備の基本設計条件例 ●バイオハザード対策空調フロー例 遺伝子組換え生物等の使用等の規制による生物の多様性の確保に関する法律施行規則（平成十五年財務省・文部科学省・厚生労働省・農林水産省・経済産業省・環境省令第一号） 　基本設計条件としては、主として次のような事項があげら MD れます。 VD 遺伝子組換え生物等の第二種使用等のうち産業上の使用等に当たって執るべき拡散防止措置等を定める省令（平成十八年六月六日財務省・厚生労働省・農林水産省・経済産業省・環境省令第ニ号） 研究開発等に係る遺伝子組換え生物等の第二種使用等に当たって執るべき拡散防止措置等を定める省令（平成十六年文部科学省・環境省令第一号） ・危険度のレベルに応じ、十分な配慮が必要なこと。 D ●バイオハザード対策の設備レベル ・扱う生物材料の実験室外部への拡散抑制を最大目的と 排気ダクト レベル 設　　　　　　備 要　　　　　　点 病原体等のリスク群 による分類＊ し、設備の運転中のみならず、異常時・保守時においても 排気HEPAチャンバー 実験中は扉を閉める。 十分考慮された設備システムであること。 風量調整 ・危険度のグレード順に各室は他室（更衣室・シャワー室・ 高気密ダンパ BSL1 通常の微生物実験に準ずる。 （P1） 1 エアロック室など）との間に、10～30Pa程度のマイナス 汚 圧差を段階的に設け、拡散・感染機会の抑制を極力図る （イメージ図） こと。 排気ファン バイオハザード対策用キャビネットを使用する。 ・実験室は隔離区域と清浄区域を明確に設けること。 BSL2 エアロゾル発生の抑制など、いくつかの措置をとる。 非常電源 （P2） オートクレーブを備える。 2 ・内装材は、気密性や耐薬品性・不燃焼を考慮した材質 給気ダクト 注 汚 の選定と、施工を行うこと。 （イメージ図） 室内吹出 ・バイオハザード対策用キャビネットの負圧は、独立排気ファ C HEPAボックス 排 同時に開閉できない前室を設ける。 ↑ ンで確保し、室内空調用の排気ファンと別系統とすること。 ↑ 気 （例：エアロック室など） 外気処理ユニット ・設備は、運営・管理と一体となって初めて確保される。計 外気 A BSL3 実験室内全体を負圧にし、室外から室内へ向う気流とする。 対バ （P3） バイオハザード対策用キャビネットを使用する。 3 画・設計・施工に当たっては、装置（内部装備）・建築・レ 策イ 用オ イアウト・管理体制・基準など、すべて一元化したシステム キハ 動 物 負 ャザ圧 実験室が容易に滅菌作業できる構造および材質とする。 設計を行う必要があること。 ー ゲ エアーロック室 ビド ー 冷暖房設備 ネ ジ （イメージ図） ッ C 　 ト → 実験室内全体を負圧にし、室外から室内へ向かう気流にする。 排 → 気 クラスⅢのバイオハザード対策用キャビネットを使用する。 B 前室 空気遮断装置やシャワー室を設置し防護服などを着用する。 BSL4 両面形オートクレーブを備える。 4 （P4） 負 高度安全実験室とも呼ばれる。 圧 ↑ ↑ A オールフレッシュ式パッケージエアコンディショナ B クーリングタワー 　 （イメージ図） C 循環ポンプ ＊ 病原体のリスク群による分類は国立感染症研究所「病原体等安全管理規程」を参照。危険度の低い順から1・2・3・4に分類し、これに応じた実験設備を用います。 D 定風量弁や熱変換器を設けることがあります。 ※遺伝子組換え生物等、及び、病原体等の使用実験の場合は、関連法規を参照の上遵守してください。 34 54

●バイオハザード対策用キャビネットの分類 ●気流バランス バイオハザード対策用キャビネット（以下キャビネット）は作業台内の実験操作中に発生するエアロゾルが外部へ拡散しないようにしたものです。 ・ JIS K3800：2021 及び NSF/ANSI49-2014規格の気流バランス性能には3種類の試験項目があり、試験方法および試薬・器具について、 キャビネットは構造により大きく分けてクラスⅠ・Ⅱ・Ⅲの3つに分類され､それぞれ下表に示す特長があります｡ 規格に細かく規定されています。 バイオハザード対策の設備レベル（詳細はP4参照）と扱う生物材料に応じてお選びください。 ・ 試験は型式ごとに行います。 クラス分類 気流バランス性能概要 ク ラ ス クラスⅠ クラスⅡ クラスⅢ 作業者の安全性 試料保護 試料間の相互汚染防止 建屋排気ダクト HEPAフィルタ HEPAフィルタ 建屋給気ダクト ファン ・キャビネット内で発生した汚染エア ・実験室内に存在するエアロゾルの ・作業台上の気流の乱れが十分に少 HEPAフィルタ ロゾルの実験室内への漏出防止 キャビネット内への混入防止 なく、相互に汚染しない 構 造 ファン ・無菌操作が可能 ファン 設 備 BSL2～3 BSL4 ● 実験者への感染抑制の性能が良い。 ● 実験者への感染抑制とキャビネット内の ● 一 種 病原体の生物 材 料を取り扱う ● キャビネット内には外部雑菌が混入 特 長 比 較 するので､菌の抑制操作を必要としな 清浄度の性能を合わせ持つ。 ことができ､信頼性は最も高い。 目　　　的 ● い実験に適する。 気流方式により4つのタイプがある。 ● 密閉形のため操作性はかなり制限される。 風速・風量、 （JIS及びNSF規格） 密閉度、 主要要求性能 気流バランス・密閉度 HEPA・ULPAフィルタ透過率 風速・風量、HEPA・ULPAフィルタ透過率 HEPA・ULPAフィルタ透過率 ●バイオハザード対策用クラスⅡキャビネットのタイプ クラスⅡは､構造や気流方式によって4つのタイプに分類されます（JIS K3800:2021の分類）。 作業室内で噴霧する汚染エアロゾル キャビネット外から噴霧した汚染エ 汚染エアロゾルを作業室内の横方向 キャビネットのタイプ タイプA1 タイプA2 タイプB1 タイプB2 試 験 方 法 が、実験室に漏洩しないことを確認 アロゾルが、作業室内に敷き詰めた に噴霧し、汚染が広がらないことを 寒天平板に到達しないことを確認 確認 室内又は 建屋排気ダクト 屋外排気 屋外排気 屋外排気 シャッタ 構　　　　　　　　　造 ●バイオハザード対策用キャビネットとクリーンベンチの違い 外観が似ているバイオハザード対策用キャビネットとクリーンベンチですが、その目的・用途は異なります。 実 験 室 の レ ベ ル BSL2～3 一般的なクリーンベンチ バイオハザード対策用キャビネット 生 物 材 料 ◎ ◎ ◎ ◎ 吸気 不 揮 発 性 有 害 物 質 用 ◎ ◎ ◎ ◎ （ 放 射 性 物 質を 含 む） 排気 基準値以下 ◎ ◎ ◎ ◎ 　 ガス状又は 低濃度 ○ ○ ◎ ◎ 排気HEPAフィルタ 　 揮発性有害物質 途 中濃度 ̶ ̶ ◎ ◎ 高濃度 ̶ ̶ ̶ ̶ 給気HEPAフィルタ ガス状又は揮発性の放射性物質 ̶ ○ ◎ ◎ 循 環 気 率 約70％ 約50％ 0％（全排気） 排 気 室内排気、屋外排気の場合は間接ダクト接続 直接ダクト接続による屋外排気が必須 吸入 気 流 バ ラ ン ス 枯草菌芽胞を噴霧して試験 要 密 閉 度 キャビネット内部を500Paに加圧して試験。30分後の圧力低下10%以下（正圧維持法）または、石けんの発砲なきこと（石けん法） 求 H E PA・U L PAフィルタ 0.3μm粒子を用いた透過率は、フィルタの全ての箇所において0.01％以下 （クラスⅡの例） 性 0.40m/s以上、かつ 0.50m/s以上、かつ （イメージ図） （イメージ図） 平 均 流 入 風 速 能 上記で気流バランス性能を満足する風速 平 均 吹 出 し 風 速 気流バランス性能を満足する風速 検体を清浄空間で扱うことが第一目的。 作業者の安全性を図るのが第一目的。かつ検体を清浄空間で扱う。 ◎：使用可を示す。　 ○：間接ダクト接続のとき使用可を示す。　 －：使用不可を示す。 作業環境に悪影響を与えるガス状又は揮発性有害物質の濃度 ・基準値以下 　実験室に排気しても作業環境基準を超えない濃度。 ・低濃度 　実験室に排気すると作業環境基準を超えるため、屋外排気を必要とする濃度。 ・中濃度 　直接ダクト接続による屋外排気を必要とする濃度。 ・高濃度 　ガスマスクを必要とする濃度、又は爆発のおそれがある濃度。 ●JIS及びNSF規格に準拠した設計と検査 日本JIS規格バイオハザード対策用クラスⅡキャビネット JIS K3800：2021・米国NSF規格NSF/ANSI49-2014にはクラスⅡキャビネットの構造 や性能について多数の項目が規定されています。そのなかで最も重要な検査は枯草菌芽胞を使用する気流バランス試験と､本体ケースの密閉度 試験です（日立は、正圧維持法で試験します）。クラスⅡキャビネットを選定する場合には､これらの検査が規格に基づき実施されていることを確認 することが大切です。 6 7

バイオハザード対策用キャビネット コンタミネーションを抑制 国際バイオハザード ●前後に分かれる気流振分け位置が、WHOガイドラインの「試料配置」に配慮 警告マーク クラスⅡ タイプA2 　・ 後部吸気グリッドの吸込み穴を追加し後方気流のエリアを広げるとともに、 気流図 （イメージ図） 　 前面シャッター側の吹出し風速を改良し「作業者の安全性」（エアバリア）を維持 排気 デジタル表示付きタッチ式スイッチパネル 　・ ミキサー、廃棄缶など不要なエアロゾル発生要因を後方気流内に配置することで、 　 ワークエリア、クリーンエリアへのコンタミネーションを抑制 前面シャッター 後方気流 （傾斜型） 気流振分け位置 エリア 傾斜型前面シャッター 差圧計 ピクトグラム採用タッチ式スイッチパネル 作業域への 振分け と3方向負圧構造 コンタミネーションを抑制 9型タイプA2シリーズは型式毎に、 流入 背面から前方に21～22cmの 気流振分け位置で性能評価し 作業開口高さ ています。 250/200mm選択可能 「試料配置」の例（作業台平面図） （特許第5712181号）＊ （後方気流エリアを含む作業室全体に清浄空気が供給されます。） SCV-130 9 EC Ⅱ A2 ●WHOガイドラインに基づく運転動作 クラスⅡキャビネット（タイプA2） 　・運転開始時、5分間予備運転のクリーンアップ警告（運転ランプを点滅） 型式順位 作業室の公称寸法（cm） 　・終了時は5分間の予備運転後に自動停止し、エアロゾルを回収 SCV－1309EC Ⅱ A2 特　　長 便利な機能と各種の警報 操作性向上 ● 風速切換えを自動で制御し、作業開口高さ250/200mmのどちらでも使用可能 ・ 作業開口高さ250/200mmそれぞれの性能保証風速に、前面シャッターの操作で自動制御 機能名称 内　　容 ・ 250mmまたは200mmから外れて使用した場合、ブザーと表示で警告 デジタル風速表示 平均流入風速、平均吹出し風速をデジタル表示 排気HEPAフィルタ用差圧計 排気HEPAフィルタ差圧による日常管理と、HEPAフィルタの目詰まり管理 ご注意：クラスⅡキャビネットの性能を維持するには、定期検査が必要です。 LEDランプ点灯積算時間 点灯積算時間を10時間単位で表示 ● タッチ式スイッチパネル 殺菌灯点灯機構 LEDランプ点灯時の殺菌灯点灯防止、前面シャッター開放時の殺菌灯消灯 ・動作がイメージで判るピクトグラムを採用 殺菌灯自動消灯機能 点灯時間15･30･60･90･120･240分･連続点灯･から選択、カウントダウン表示付き LED照明採用 ● JIS C 8159-1 直管LEDランプの採用により使用者がLEDランプを交換可能 殺菌灯点灯積算時間 点灯積算時間を10時間単位で表示 ・ LEDランプ定格寿命40,000時間。JIS規格品を採用 電子着火式ガスバーナ保安機構 ファン運転中に本体「GAS」スイッチを押すことで使用可能、ファン停止時（停電含む）はガス停止 ● LEDランプ点灯積算時間表示 ２種類のファン運転積算時間 リセット操作可（スタートが任意）と総積算（リセット不可）の、２種類のファン運転積算時間（表示は、 10時間単位） ・点灯開始時、積算時間を10時間単位で表示 HEPAフィルタ目詰まり時の増速運転 予備運転中に目詰まりを判定しファン能力をアップ、表示灯「POWER UP」を点灯 前面シャッター全閉風量低下時の、目詰まり誤判定防止機能付き（特許第541963号）＊ コンタミネーション ● 前後に分かれる気流振分け位置が、WHOガイドラインの「試料配置」に配慮 の抑制 ● WHOガイドラインに基づく運転動作 外部信号によるファン運転 無電圧接点によるファンのON/OFF（本体スイッチによるファン起動時は本機能無効） 気流バランス性能 ● 自社により、枯草菌芽胞を用いた気流バランス試験を実施 警　　報 内　　容 ● JIS K3800：2021、NSF/ANSI49-2014に基づく試験を実施 風速異常 平均流入風速の異常低下、及び、異常上昇時に警報鳴動、運転継続 前面シャッター開口警報 250mmまたは200mmから外れて使用した場合に警報鳴動「、oPEn」表示、運転継続 モータ異常 モータ、インバータ異常時に警報鳴動、「Err」表示、運転停止 デジタル表示付きタッチ式スイッチパネル 屋外排気ファン異常 屋外排気ファン接点OFF時に警報鳴動、「Err」表示、運転継続 ・風速表示 ・殺菌灯点灯積算時間 平均流入風速と平均吹出し風速を表示します。 10時間単位で表示します。 ＊ 本カタログに記載された特許・特許出願に関する表記は、カタログ印刷時点の状態を示すものです。特許などの状態は、第三者から請求された特許 　 無効審判、権利化手続きの状況などにより、記載時点の状況とは異なる場合があることをご了承ください。 例：平均流入風速0.55m/s 例：積算点灯時間4,000時間 ・殺菌灯点灯残り時間 ・フィルタ目詰まり警告表示 殺菌灯消灯までの時間を表示します。 フィルタが目詰まりした場合 （1分毎にカウントダウン表示） 予備運転中に表示灯「POWER UP」を点滅表示 例：残り90分 します。 ラインナップ オプション 主なオプション品 用　　　　　　　　　　 途 電子着火式ガスバーナー 間接ダクト接続用キャノピー 電子着火式ガスバーナー 火炎滅菌用 （別売） （別売） 間接ダクト接続用 屋外排気で使用する場合のダクト接続用 キャノピー 本体 キャノピー 標準真空配管への 真空ラインをバルブで開閉（真空ライン追加も対応） ニードルバルブ追加 真空ポンプ対応回路改造 電源、フットスイッチの追加（真空ポンプも供給可能） 吊りパイプ 薬瓶などの吊り下げ用 循環HEPAフィルタ用 フィルタ差圧による日常管理（排気フィルタ用は標準装備） T-50E-LPG/1213/TA 差圧計 （LPG用/12A,13A/他都市ガス用） φ250（1009,1309用） 79,000 円 型　 式 SCV-1009ECⅡA2 型　 式 SCV-1309ECⅡA2 型　 式 SCV-1609ECⅡA2 型　 式 SCV-1909ECⅡA2 コンセントの追加 使用器具用（2口は標準装備） 103,000 円 φ300（1609,1909用） 85,000 円 排気バタフライバルブ ガス滅菌の頻度が高い用途での排気口密閉用 キャビネット内のガスホース類を含みます。 1,900,000円 2,022,000円 2,640,000円 3,194,000円 搬入時製品高さは、1970mmです。 8 ※掲載商品の価格には、消費税・配送費・試運転調整費・工事費・使用済み商品の引き取り費などは含まれておりません。 9

●仕様表〔 クラスⅡタイプA2〕 型　　　　　　　　　　　　　　　　 式 SCV-1009ECⅡA2 SCV-1309ECⅡA2 SCV-1609ECⅡA2 SCV-1909ECⅡA2 バイオハザード対策用キャビネット 集 じ ん 要 素 HEPAフィルタ（ミニプリーツ、ノンセパレータ型） 集 じ ん 効 率 0.3μm粒子にて99.99％以上、スキャンテスト合格品 国際バイオハザード 排気風量（シャッター開口250/200mm） 7.5～9.0／7.2～8.4m3／min 9.8～11.7／9.4～10.9m3／min 12.0～14.4／11.5～13.4m3／min 14.6～17.6／14.0～16.4m3／min 警告マーク 作 業 台 内 吹 出 し 風 速 切風 平均0.30～0.40m／s 平均0.33～0.43m／s 平均0.30～0.40m／s 卓上型 クラスⅡ タイプA2 流入風速 シャッター開口250mm 換速自 平均0.50～0.60m／s （前面開口部） え シャッター開口200mm 動 平均0.60～0.70m／s 性 方 法 JIS K3800のネブライザにより枯草菌芽胞を噴霧しサンプリング。JIS/NSF両方の噴霧位置、量で評価 気　流 作 業 者 の 安 全 性 AGIサンプラ合成浮遊液からコロニー数 10個以下 　 バランス スリットサンプラからコロニー数 5個以下 　 試 料 保 護 作業台に敷き詰めたペトリ皿のコロニー数 5個以下 　 試 料 間 の 相 互 汚 染 防 止 作業室壁面から360mm以上離れたペトリ皿のコロニー数 2個以下 　 密　　　　　　　閉　　　　　　　度 本体内部を500Paに加圧したときの、30分後の圧力低下が10％以下（正圧維持法） 気流図 排気 　 紫 外 線 強 度 作業台全域40μW／cm2以上 （イメージ図） 　能 照 度 平均900lx 以上 平均1,000lx 以上 　 騒 音 値　（シャッター開口250/200mm時） 65/63dB（A 特性音圧レベル）以下 67/65dB（A 特性音圧レベル）以下 作 業 台 最 大 積 載 荷 重 50kg 機 外 静 圧 0Pa 電 源 （ 電 源 コ ー ド ） AC1φ100V 50Hzまたは60Hz（2P 接地極付プラグコード 5m 15A×1本） 消費電力 シャッター開口250/200mm 215/200W 275/255W 420/380W 500/430W （コンセント容量不含） 目詰まり時の増速運転時 245W 290W 480W 580W 本 体 ケ ー ス 鋼板製、塗装（SUS部を除く） 作 業 台 SUS304、JISの仕上げNo.4相当板 コーナ部分はR仕上げ 照 明 灯 （ 昼 白 色 ） 直管LEDランプ LDL20×2灯 直管LEDランプ LDL40×2灯 殺 菌 灯 15W（グロー式）×1灯 15W（グロー式）×2灯 照明灯点灯時は殺菌灯点灯不可、前面シャッター開放時自動消灯機能付き 前面シャッター（無色透明強化ガラス） t5mm t6mm 送 風 機 モータ定格出力 160W×1台 モータ定格出力 160W×2台 材 作 業 用 コ ン セ ン ト 金属防滴プレート型防滴コンセント（2P、接地極付×2口） 1個（合計許容電流 5Aまで） 質 ガ ス 配 管 電子着火式ガスバーナー　1本対応（ガス使用スイッチ、フットスイッチ、送風機とインターロック付） お 電 子 着 火 式 ガ ス バ ー ナ ー 別売（ガス種類はご指定による。但しガス種 4A・4B・4Cはご使用できませんのでご了承ください。） よ 真 空 配 管 1本（但し、バルブは不付、ゴムキャップ付） 流入 び 前 面 シ ャ ッ タ ー 開 口 高 さ 250/200mm選択可能 風速自動切換え機能付き 構 各種の 前 面 シ ャ ッ タ ー 開 口 運転中に、250mmまたは200mmから上下に外れた場合、ブザー鳴動、デジタル表示器に「oPEn」表示 造 警報 流 入 風 速 異 常 ブザー鳴動、デジタル風速表示継続、送風機運転継続 モータ、屋外排気ファン（接続時） 異常時、ブザー鳴動、デジタル表示器に「Err」表示 最 大 分 割 寸 法 （W×D×H） 1,200×780×1,420mm 1,500×780×1,420mm 1,800×780×1,420mm 2,150×780×1,420mm 外 　 形　 寸　 法　（W×D×H） 1,200×780×2,035mm 1,500×780×2,035mm 1,800×780×2,035mm 2,150×780×2,035mm 搬 入 時 製 品 高 さ 1,970mm 塗 装 色 ネオホワイト半つや（マンセルNo.5 Y8.5/1相当） 製 品 質 量 240kg 260kg 340kg 380kg 作 業 室 内 幅 寸 法 （ 間 口 ） 1,000mm 1,300mm 1,600mm 1,950mm JIS K3800、WHOガイドラインでは、クラスⅡタイプA2の排気を屋外に排 （1）（ダクト圧損＋設置室内の負圧分）＝△P（Pa）を補償する排 気する場合、間接ダクト接続を指定しています。 気ファンを設けてください。 （2）間接ダクト接続のダクト排気量は、クラスⅡキャビネットの 操作スイッチ 排気量の150％が必要です。また、調整のためダンパーを設 設 けてください。 置 ダクトを接 続して屋 外 排 気する場 合 ）間接ダクト接続からの排気量に相当する空気が実験室に供 上 オプションのキャノピーを使用して （3 給されていることを確認してください。もし、供給されていま 密閉度検査 の 間接ダクト接続をしてください。 せんと、クラスⅡキャビネットの所定の風量が確保できなか （工場出荷時全数検査） 注 ったり、クラスⅡキャビネットからの排気が、室内に漏れる可 意 能性があります。 事 （4）クラスⅡキャビネットの保護およびメンテナンス時のために、 項 キャノピーと建屋ダクトの間に、取り外し可能なフレキシブ ル継手を設けてください。 （1）クラスⅡキャビネットをホルムアルデヒドガスで滅菌する場合に備え、滅菌後のガスを排出するための排気口を本体から5m以内の位置に設 室 内 排 気 す る 場 合 けてください。 （2）クラスⅡキャビネットの本体排気口から天井面まで、300mm以上のメンテナンススペースを設けてください。 気流バランス「 作業者の安全性」の例 ●寸法図 （単位：mm） 陽性対照寒天平板 6台のインピンジャ捕集液の スリットサンプラの培養結果 クラスⅡ キャビネット コロニー数300個以上 培養結果 コロニー数、左右合計0個 型式 ＳＣＶ－１００９ＳＣＶ－１３０９ＳＣＶ－１６０９ＳＣＶ－１９０９ 図１．設置時の保守 ＥＣＩＩＡ２ ＥＣＩＩＡ２ ＥＣＩＩＡ２ ＥＣＩＩＡ２ スペース略図 １００ １００ （規格：300個以上 コロニー数 0個 （規格：5個以下） Ｌ４ Ｌ１ １，０００ １，３００ １，６００ １，９５０ 以上 以上 Ｌ３ 端子台 ご注意 枯草菌噴霧の有効性確認） （規格：10個以下） Ｌ２ １，２００ １，５００ １，８００ ２，１５０ １．クラスⅡキャビネットの周辺に、保守スペ－スを設けてく Ｌ３ ２５０ ２５０ ０ ０ ださい。（図１） Ｌ４ １，１４０ １，４４０ １，７４０ ２，０９０ ２．分割搬入をする場合は本体と脚の連結部品を取外して Ｌ５ １，０９０ １，３９０ １，６９０ ２，０４０ 搬入してください。（横倒しにしないでください。） Ｄ１ ２５０ ２５０ ２６０ ２６０ ■型式の説明　 ３．殺菌灯と照明灯は、同時に点灯しません。 Ｄ２ ２５０ ２５０ ３００ ３００ 特　長 ４．ドレン受けは、シンク（流し）の構造ではありませんので 風量調整ダンパー SCV-70 0 ECⅡA2-TP Ｍ１０ネジ穴（ネジ深さ２０ｍｍ） 残った水はふき取ってください。 φＤ１（排気口） （４箇所、ポリプロピレン製キャップ付）　 排気用ＨＥＰＡフィルタ ❶ 傾斜型前面シャッターの卓上型クラスⅡキャビネット ・クラスⅡキャビネット（タイプA2）　 転倒防止金具取り付け可能（工場除外） Ｌ２ 送風機 φＤ２（キャノピー接続口） （排気） ❷ JIS C 8159-1 直管LEDランプの採用 ・型式順位　 （排気ダクト接続時） 排気口 Ｌ３ キャノピー（オプション） 循環用ＨＥＰＡフィルタ ・作業室公称間口寸法 （７８０） （cm）　 （排気ダクト接続時に使用） ＰＡＯポート ❸ JIS K3800：2021　枯草菌芽砲を用いた気流バランス※１と密閉度※2 電子着火式ガスバ－ナ （７６０） ・卓上型 差圧計（０～２００Ｐａ） 電源コード（５ｍ） （サイドカバー内） （排気ＨＥＰＡ差圧用） 接続口（左側面） （２Ｐ接地型プラグ付） ❹ 零れた液体が外に流れ出ないドレンパン形状の作業台 形　　　 式　 風速センサー 真空配管接続口（左側面） SCV-700ECⅡA2-TP Ｂｉｏｌｏｇｉｃａｌ ｓａｆｅｔｙ ｃａｂｉｎｅｔｓ ＣｌａｓｓＩＩ　ＴｙｐｅＡ２ 操作スイッチ 殺菌灯 （右側面） 外径φ１０ｍｍ ❺ 作業室内間口 700mm、外幅 840mmのシリーズ最小寸法 作 業 室 間 口 　700mm 1,398,000円 ブレーカ 直管ＬＥＤランプ×２灯 （カバー付） ※1 工場出荷時は、形式検査時の気流バランスを、風速とHEPAフィルタ透過率で確認します。 掲載商品の価格には、消費税、配送費、試運転調整費、工事費、使用済み 前面シャッター ※2 病原体等の漏れ防止とガス滅菌のため、本体の気密性が必要です。 商品の引き取り費などは含まれておりません。 防滴コンセント サイドカバー （右側面） ６００ ５００ Ｌ１ 主なオプション品 電子着火式ガスバーナとフットスイッチ（別売） 黒色ラバー 防滴コンセント 真空配管接続口 付き ● （右側面） 電子着火式ガスバーナとフットスイッチ　 火炎滅菌用（キャビネットのガスコック類は配管済み） アジャスター 外径φ１１ｍｍ T-50E-LPG/1213A-TP（LPG用/12A,13A、卓上型専用） ドレン受け （７４０） ● 真空配管　キャビネット内外を繋ぐ真空ライン ３０ シャッタ開口ストッパ（両側） （左側） 125,000 円 床固定金具穴位置 （２ ０　０　ｍ　ｍ　　開　口　ま　た　は　、　） ガスコック用つまみ ● 循環HEPAフィルタ用差圧計　フィルタ差圧による日常管理（排気フィルタ用は標準装備） ２５０ｍｍ開口の位置で 分割可能ライン ● キャノピー　 屋外排気で使用する場合の間接ダクト接続用 キャビネット内のガスホース類を含みます。 キャスター ストッパを有効にして使用 ８３０ 車輪：黒色ナイロン フットスィッチ 電子着火式ガスバーナ ３７０ ４０ ４０ 金具：ＳＰＣＣ、メッキ品 Ｌ５ ガスホース用ホースエンド ７７０ ※ 本カタログに記載された特許・特許出願に関する表記は、カタログ印刷時点の状態を示すものです。特許などの状態は、第三者 外径φ１１．５ｍｍ（左側） から請求された特許無効審判、権利化手続きの状況などにより、記載時点の状況とは異なる場合があることをご了承ください。 ※括弧付寸法は、JIS B0001：2019 による 10 11 （１５１）（４９） （４６０） （４０） 密閉度保証範囲 ２５０ 　　（前面開口高さ） 　　　２５０～４７０ 　　　０～２００、２５０ （２００、２５０開口ストッパ付き） ７５０ （１５５） （６５） （７３１） ６７５ （８） １００ （６２６） （１４０９） 排気カバー用 以上 ボルト ２０３５（ボルト含む、搬入時高さ１９７０） 　　　　（アジャスタにより調整）

■仕様表 型 　 式 SCV-700ECⅡA2-TP バイオハザード対策用キャビネット 集じん要素、集じん効率 HEPAフィルタ（ミニプリーツ、ノンセパレータ型） 0.3μm粒子にて99.99％以上、スキャンテスト合格品 国際バイオハザード 前面シャッター開口部高さ 200mm 警告マーク 排気風量 4.2～5.04 m3/min クラスⅡ タイプB2 作業台内吹出し風速 平均0.34～0.41 m/s 流入風速 平均0.50～0.60 m/s 気 方 法 JIS K3800のネブライザにより枯草菌芽胞を噴霧しサンプリングする。 性 流 バ 内 作業者の安全性 ６台のインピンジャの捕集液からコロニー数 10 個以下 ２台のスリットサンプラからコロニー数 5 個以下 　 ラ 　 ン　容 試料保護試験 作業台に敷き詰めた寒天平板のコロニー数 5 個以下 デジタル表示付き 　 ス 試料間の相互汚染防止 寒天平板の中心が作業空間側面から360mm以上離れた寒天平板のコロニー数 2 個以下 タッチ式スイッチパネル 気流図 （イメージ図） 　 密閉度 本体内部を500Paに加圧したときの、30分後の圧力低下が10％以下（正圧維持法） 　能 排気 紫外線強度 作業台全域 40 μW／cm2以上 吸気 照 明（周囲温度20℃以上にて） 平均700lx以上 騒音値（A特性音圧レベル） 58 dB以下 作業台最大積載質量 50 kg 機外静圧 0 Pa 電 源（電源コード） AC 1φ100V 50Hzまたは60Hz（ 2P、接地極付プラグコード5m 15A×1本） 差圧計 タッチ式 給気用HEPAフィルタ 消費電力（ファン運転＋照明灯点灯） 140 W スイッチパネル 本体ケース材質 鋼板製、塗装（ＳＵＳ部を除く） 作業台材質 ＳＵＳ３０４、ＪＩＳの仕上げNo.４相当板 コーナー部分はＲ仕上げ 材 照明灯（昼白色） 直管LEDランプ LDL20 1本 殺菌灯（グロー式） 15Ｗ　1本 振分け 作業開口高さ 　質 前面シャッター 無色透明強化ガラス ｔ5mm （ 200mm） 流入 　お 作業用コンセント 金属防滴プレート型防滴コンセント（2P、接地極付×2口） 1個（合計許容電流5Aまで） ガス配管 電子着火式ガスバーナ1本対応（ガス使用スイッチ、フットスイッチ、送風機とインターロック付） 　よ 電子着火式ガスバーナ 別売（ガス種類はご指定による） 　び ガスバーナ操作用フットスイッチ （ガスコック類は本体に配管済み。フットスイッチ接続コネクタまで配線済み。） 前面シャッター（傾斜型） モータ異常警報 ブザー鳴動、表示灯（赤）点灯 排気用HEPAフィルタ 　構 前面シャッター開口警報 運転中に200mmから上下に外れた場合、ブザー鳴動、表示灯（赤）点灯 　造 塗装色 ネオホワイト半つや(マンセル№５ Ｙ８.５／１相当) 製品質量 120 kg 外形寸法 幅840×設置面奥行650（ガスコック55mm突起有り）×高さ1,145mm SCV－1309EC Ⅱ B2 作業室内寸法 間口700×奥行510×高さ520～470mm ●寸法図 （単位：mm） 特　　長 ５０４ 風量調整ダンパー ファン運転表示灯（緑） ファンスイッチ 照明灯スイッチ 端子台 前面シャッター開口高さ 殺菌灯スイッチ ● JIS C 8159-1 直管LEDランプの採用 SCV-130 9 EC Ⅱ B2 排気カバー 　警告表示灯（赤） ガスバーナ使用スイッチ（押しボタン） クラスIIキャビネット １００以上 １００以上 取り付け構造は、排気ＨＥＰＡフィルタ ブザーオフスイッチ ● 平均流入風速、平均吹出し風速、LEDランプ点灯積算時間、殺菌灯点灯積算 クラスⅡキャビネット（タイプB2） （押しボタン） ガスバーナ使用表示灯（赤） 下流側につき、密閉度保証範囲外です。 　 時間をデジタル表示 型式順位 ● 殺菌灯の点灯時間を選択可能（15・30・60・90・120・240分・連続・から選択） 作業室の公称寸法（cm） 図１．設置時の保守スペース略図 排気口 ＦＡＮ ＳＨＵＴＴＥＲＢＺ　ＯＦＦ ＦＡＮ ＬＥＤ ＵＶ ＧＡＳ ＧＡＳ ＡＬＡＲＭ 警報音停止スイッチ ＦＡＮ、ＬＥＤ、ＵＶのスイッチは、上方を押すとＯＮ、下方を押すとＯＦＦの波動スイッチです。ファン運転中にＧＡＳスイッチを押し、ＧＡＳ表示灯点灯中に、 正しい空気の流れのため、前面シャッター開口２００ｍｍで運転開始してください。 ＬＥＤランプのスイッチがＯＦＦのとき、殺菌灯（ＵＶ）の操作が有効（点灯可能）です。 ガスバーナの操作が可能です。前面シャッターを閉じた場合と、 ファン運転表示（灯緑）点灯中は、差圧計指針が振れていることを確認してください。 前面シャッターを閉じた状態で、殺菌灯点灯が可能です。（前面シャッターを開くと消灯します。）ファン停止中はガスバーナの操作を無効にしています。 ４－Ｍ６ネジ穴 操作スイッチ詳細図 ● 建屋排気ダクトの風量低下を警告 Ｍ１０ネジ穴（ネジ深さ２０ｍｍ） （左右２箇所、ポリプロピレン製キャップ付） フィルタ保護グリッド 排気用ＨＥＰＡフィルタ 卓上配置用 （排気） 電源コード（５ｍ）（２Ｐ接地型プラグ付） 差圧計（０～２００Ｐａ） アイボルト 　漏電遮断器 電源取り出し口 （排気ＨＥＰＡ差圧用） ８４０ （６２５） ４５ 操作スイッチ （ファン：ライト） ファンモータ 　配線用遮断器 デジタル表示付きタッチ式スイッチパネル Ｂｉｏｌｏｇｉｃａｌ ｓａｆｅｔｙ （コンセント） ＰＡＯポート ｃａｂｉｎｅｔｓ ＣｌａｓｓＩ　ＴｙｐｅＡ２ 循環用ＨＥＰＡフィルタ 電子着火式 ・風速表示 ・殺菌灯点灯積算時間 ガスバ－ナ接続口 平均流入風速と平均吹出し風速を表示します。 10時間単位で表示します。 前面シャッター （左側面） 直管ＬＥＤランプ ７５ （ＬＤＬ２０×１灯） サイドカバー 防滴コンセント（右側面） コネクタキャップ （２口、２Ｐ、接地極付き） （アルミダイカストカバー） ７９ 殺菌灯 例：平均流入風速0.55m/s 例：積算点灯時間4,000時間 ガスコック用 ５１０ つまみ ７００ ４３０ デジタル表示付きタッチ式スイッチパネル ・殺菌灯点灯残り時間 フットスイッチ ガスホース用ホースエンド ドレン受け シャッター開口ストッパ（両側） （オプション） 外径φ１１．５ｍｍ 電子着火式ガスバーナ ６５０（設置面奥行寸法） （オプション） ２００ｍｍ開口の位置で 　　５５　　 殺菌灯消灯までの時間を表示します。 ストッパを有効にして使用 （ガスコック部） （1分毎にカウントダウン表示） ラインナップ ※括弧付寸法は、JIS B0001：2019 による SCV-1309ECⅡB2 型　 式 SCV-1609ECⅡB2 型　 式 SCV-1909ECⅡB2 例：残り90分 3,267,000円 3,872,000円 4,356,000円 オプション 電子着火式 ガスバーナー 型　 式 T-50E-LPG/1213A/TA （LPG用/12A・13A用/他都市ガス用） 103,000円 キャビネット内のガスホース類を含みます。 12 ※掲載商品の価格には、消費税・配送費・試運転調整費・工事費・使用済み商品の引き取り費などは含まれておりません。 13 １００以上 ７００ 密閉度保証範囲 １３５ ２４６．５ （前面開口高さ） 　２００～４００ ８　０　　０～２００ 　（２００開口 　ストッパ付き） ５２０ ６０ ４７０ １１４５（ボルト含む）

●仕様表〔 クラスⅡタイプ B2〕 型　　　　　　　　　　　　　式 SCV-1309EC Ⅱ B2 SCV-1609EC Ⅱ B2 SCV-1909EC Ⅱ B2 簡易陰圧用排気HEPAフィルターユニット 集 じ ん 要 素 ＨＥＰＡフィルタ（ミニプリーツ，ノンセパレータ型） 集 じ ん 効 率 0.3 μ m 粒子にて 99.99％以上、スキャンテスト合格品 前 面 シ ャ ッ タ ー 開 口 部 高 さ 200mm 標準型 排 気 風 量 25.0 m3/min 31.9 m3/min 38.1 m3/min 吹 出 し 風 量 14.4 ～ 18.2 m3/min 18.7 ～ 24.0 m3/min 22.2 ～ 28.3 m3/min 病院の一般病室・診察室・待合室等での換気を行います。 整流板下 150mm で日立が定めた点の風速平均値×面積 性作 業 台 内 吹 出 し 風 速 平均 0.30 ～ 0.38 m/s 平 均 流 入 風 速 0.50 ～ 0.60 m/s 気流図 （イメージ図） 　 流 入 風 量 7.80 ～ 9.36 m3/min 9.6 ～ 11.5 m3/min 11.7 ～ 14.0 m3 　 /min 　 気方 法 JIS K3800 のネブライザにより枯草菌芽胞を噴霧しサンプリングする。 　 流内 　 バ 作 業 者 の 安 全 性 ＡＧＩサンプラ合成浮遊液からコロニー数 10 個以下 ●一般病室を陰圧対応可能 　 ラ スリットサンプラからコロニー数 5 個以下 　 ン 試 料 保 護 作業台に敷き詰めたペトリ皿のコロニー数 5 個以下 　 ス容試料間の相互汚染防止 作業室壁面から 360mm 以上離れたペトリ皿のコロニー数 2 個以下 清浄空気を 　 　 密 閉 度 本体内部を 500Pa に加圧したときの、30 分後の圧力低下が 10％以下（正圧維持法） 屋外排気 能紫 外 線 強 度 作業台全域 40 μ W ／ cm2 以上 照 度 平均 1,000lx 以上 騒 音 値（A 特 性 音 圧 レ ベ ル ） 62 dB 以下 63 dB 以下 63 dB 以下 作 業 台 最 大 積 載 質 量 50 kg 機 外 静 圧 0 Pa 排気HEPA 電 源（ 電 源 コ ー ド ） AC 1 φ 100V 50Hz または 60Hz（ 2P 接地極付プラグコード 5m 15A × 1 本） 吸込みにより 消費電力（ファン運転＋照明灯点灯） 440 W 600 W 750 W フィルターユニット 室内を陰圧化 吸 込 み プ レ フ ィ ル タ サランネットフィルタ を設置 本 体 ケ ー ス 材 質 鋼板製、塗装（ＳＵＳ部を除く） 作 業 台 材 質 ＳＵＳ３０４、ＪＩＳの仕上げ№４相当板 コーナー部分はＲ仕上げ 照 明 灯（ 昼 白 色 ） 直管 LED ランプ LDL40 2 本 殺 菌 灯（ グ ロ ー 式 ） 15 Ｗ　2 本 材前 面 シ ャ ッ タ ー 無色透明強化ガラス ｔ５mm 無色透明強化ガラス ｔ６mm 質作 業 用 コ ン セ ン ト 金属防滴プレート型防滴コンセント（2P、接地極付× 2 口） 1 個（合計許容電流 5A まで） FCE-10K ●室内を清浄化 清浄空気を ガ ス 配 管 電子着火式ガスバーナ 1 本対応（ガス使用スイッチ、フットスイッチ、送風機とインターロック付） 室内排気 お電 子 着 火 式 ガ ス バ ー ナ 別売（ガス種類はご指定による） よ真 空 配 管 １本（但し、バルブは不付、ゴムキャップ付） 各 種 前 面 シ ャ ッ タ ー 開 口 運転中に 200mm から上下に外れた場合、ブザー鳴動、デジタル表示器に「oPEn」表示 び の 流 入 風 速 異 常 ブザー鳴動、デジタル風速表示継続、送風機運転継続 構 モータ、屋外排気ファン 異常時、ブザー鳴動、デジタル表示器に「Err」表示 型　 式 警 報 FCE-10K 排気HEPA 建 屋 排 気 風 量 不 足 排気風量不足表示灯点灯、キャビネットファン停止により前面開口部からの漏洩防止 造最 大 分 割 寸 法 1,500 × 780 × 1,980mm 1,800 × 780 × 1,980mm 2,150 × 780 × 1,980mm 920,000円 吸込み フィルターユニット 外 形 寸 法 1,500 × 780 × 2,180mm 1,800 × 780 × 2,180mm 2,150 × 780 × 2,180mm を設置 搬 入 時 製 品 高 さ 2,115mm（排気ダクト取り外し時 1,977mm） 塗 装 色 ネオホワイト半つや（マンセル№ 5 Ｙ 8.5 ／１相当） 製 品 質 量 350 kg 425 kg 475 kg 作 業 室 内 幅（ 間 口 ） 1,300 mm 1,600 mm 1,950 mm 設 JIS K3800、WHO ガイドラインでは、クラスⅡタイプ B2の （2）施 工後に流入風速を調整するためのダンパーを設けてください。必要 排気は、直接ダクトで屋外に排気するよう指定しています。 風量より多い建屋排気ファンを設置し、ダンパーで調整してください。 特　　長 置 （1（） ダクト圧損＋設置室内の負圧分）＝ΔP（Pa）を補償する排 キャビネットの流入風速は、建屋排気風量で決まります。 ■型式の説明 上 気ファンを設けてください。 防風カバー （3）排 気量に相当する空気が実験室に供給されていることを確認してくださ ● 一般病室を陰圧対応可能（屋外排気） FCE-10 K 日立除外 （ダクト圧損＋設置室内の負圧分）＝△Ｐ い。もし、供給されていませんと、クラスⅡキャビネットの所定の風量が ● 室内を清浄化（室内排気）＊1 の必 ず、 直 接 ダ ク ト 接 続 し た 確保できず、性能が得られない原因となります。 注屋外排気を施してください。 ● 本体の差圧計でHEPAフィルターの目詰まり管理が可能 （建屋ダクト） （4）ク ラスⅡキャビネットの保護およびメンテナンス時のためキャビネットの排気 簡易陰圧装置（差圧計付） （天井） 口と建屋ダクトの間に、取り外し可能なフレキシブル継手を設けてください。 ● ｢排気HEPAフィルターユニット（本体）｣と｢差圧計（付属品）｣ を部屋に設置し ダンパ 処理風量（強運転時、m3/min） 意 排気ダクト工事を行うことにより、簡易陰圧装置＊2として使用可能です。 排気HEPAフィルターユニット フレキシブル継手 屋 （5）キ ャビネット１台に対して、１系統で排気する単独排気が基本です。排 事 気１系統に複数台のキャビネットを接続数すると、キャビネットの運転 排気ファン（静圧△Ｐ） 外 停止が他のキャビネットの流入風速に影響を与えます。その場合、同 項 クラスⅡキャビネット チャッキダンパ 防虫網 時に運転停止か、連続運転してください。 ●寸法図 （単位：mm） ＊1 クリーンルーム用としては使用できません。 ＊2 CDC（アメリカ疾病予防管理センター）ガイドラインでは、ダクト接続による屋外排気で廊下との室内気圧差を-2.5Pa以下に設定することが推奨 Ｌ３ 備考：本体を引き出し可能な場合、 型式 ＳＣＶ－１３０９ＥＣＩＢ２ ＳＣＶ－１６０９ＥＣＩＢ２ ＳＣＶ－１９０９ＥＣＩＢ２ 　　後方は１００ｍｍ以上で可 　 されています。 Ｍ６ネジ穴 端子台 Ｌ１ １，３００ １，６００ １，９５０ Ｌ２ １，５００ １，８００ ２，１５０ Ｌ３ １，４４０ １，７４０ ２，０９０ クラスⅡキャビネット Ｌ５（開口） Ｌ４ １，３９０ １，６９０ ２，０４０ １００以上 １００以上 Ｌ５ ４００ ４００ ５００ 図１．設置時の保守スペース略図（単位：ｍｍ） 設置例 ご注意 Ｍ１０ネジ穴（ネジ深さ２０ｍｍ） １．　クラスⅡキャビネットの周辺に、保守スペ－ス （４箇所、ポリプロピレン製キャップ付）　 　　を設けてください。（図１）　　　　　　　　 排気ダクト 転倒防止金具取り付け可能（工場除外） ２．　殺菌灯と照明灯は、同時に点灯しません。 （搬入時取り外し可） 吸込みプレフィルタ （７８０） ３．　ドレン受けは、シンク（流し）の構造ではありま （排気） 　　せんので残った水はふき取ってください。 差圧計（付属品） 排気HEPAフィルターユニット Ｌ２ （７６０） ３００ 試験用カバー取付ボルト Ｌ５（開口） 差圧計（０～３００Ｐａ） 電源コード（５ｍ（）２Ｐ接地型プラグ付） （開口） 給気用フィルタ （排気ＨＥＰＡ差圧用） １次側ＰＡＯポート 給気ファン （吸込み） アルミ板 3.6m 運転モード 廊下に対する室内圧力差（Pa） （サイドカバー内） 風速表示器 給気用ＨＥＰＡフィルタ 5.5m 排気ダクト Ｂｉｏｌｏｇｉｃａｌ ｓａｆｅｔｙ 風速センサー ｃａｂｉｎｅｔｓ ＣｌａｓｓＩＩ　ＴｙｐｅＢ２ 操作スイッチ 直管ＬＥＤランプ （右側面） ブレーカ（カバー付） （ＬＤＬ４０×２灯） 運転前（停止時） 0 前面シャッター 電子着火式 防滴コンセント ガスバ－ナ接続口 殺菌灯 （右側面） シャッタ開口ストッパ（両側） （左側面） 強運転（10m3/min） －7.8 （２００ｍｍ開口の位置で ス　トッ　パを　有　効に　して　使用 ） 整流板 真空配管接続口 外径φ１０ｍｍ ６００ （左側面） ５００ 2.8m 弱運転（5m3/min） －3.5 Ｌ１ サイドカバー CDCガイドラインに基づき廊下に対する室内の陰圧を確認しました。 ドレン受け 防滴コンセント 真空配管接続口 ３０ （右側面） 外径φ１１ｍｍ 2m ※ 初期風量による測定結果です。部屋の気密性により圧力差の結果は異なります。 （左側） （２３０） 床固定金具穴位置 排気用フィルタ（右） 電子着火式ガスバーナ ２次側ＰＡＯポート 室内の容積 55.4m3 ８３０ （脚内側） 排気用フィルタ（左） ７７０ 排気ファン 排気ファン 0.8m ４０ キャスター ４０ ２次側ＰＡＯポート フットスィッチ 排気用フィルタ（左右共通） ガスコック用つまみ 排気用ＨＥＰＡフィルタ メンテナンスカバー 車輪：黒色ナイロン （脚内側） １次側ＰＡＯポート 黒色ラバー付きアジャスター 金具：ＳＰＣＣ、メッキ品 Ｌ４ ガスホース用ホースエンド 外径φ１１．５ｍｍ（左側） 14 ※括弧付寸法は、JIS B0001：2019 による ※掲載商品の価格には、消費税・配送費・試運転調整費・工事費・使用済み商品の引き取り費などは含まれておりません。 15 （４６０） （４０） （２００） 密閉度保証範囲 ３００ｍｍ以上 （１５３） ２×Ｐ１６５＝３３０ （前面開口高さ） ２００～４７０ ０～２００ ７５０ （開口ストッパ付き） （１５５） （６５） （７３１） ６７５ （１５）電源コード ３００以上 ２０２７（排気ダクト取り外し時、電源コード含む搬入高さ１９７７）（１５３） ２１８０（搬入高さ２１１５）

●仕様表〔 標準型〕（排気HEPAフィルターユニット） 仕　様 型　式 FCE-10K ビルトイン型排気HEPAフィルターユニット 集 じ ん 要 素 HEPAフィルタ 性 集 じ ん 効 率 0.3μm粒子にて99.99％以上 処 理 風 量 10/5m3/min（強/弱） ビルトイン型 騒 音 値 50dB(A）（「強」運転時） 病院の一般病室・診察室・待合室等での換気を行います。 機 外 静 圧 30Pa（「強」運転時） 能 電 源 AC100V 50/60Hz 消 費 電 力 95W（「強」運転時） 設置イメージ図 構 造 外 装 鋼板製焼付塗装 ネオホワイト半ツヤ お よ び 外 形 寸 法 （ W × D × H ） W700×D350×H1,200 (mm) 材 質 質 量 60kg 病室内 屋外 設 （1）設置前の室内・廊下気圧差確認 窓 置 設置前には、廊下に対する室内圧力の差が０Pa以下であることを確認ください。 上 （2）設置台数の選定 建屋仕舞板 の 本機器の導入により、一般室を入院個室や 排気HEPAフィルター 設置部屋の容積 ダクト接続する場合 注 診察室等として使用する場合には　「病院空 ユニット設置台数 弱運転時 強運転時 意 調設備の設計・管理指針（HEAS-02-2013)」 1台 50m3以下 100m3 FCE-10BTR 排気 の最小風量の目安（6回/h）を満足できるよう 以下 HEPAフィルター 事 設置部屋の容積に合わせた、排気HEPAフィ ユニット 項 2台 50～100m3以下 100～200m3 型　 式 ルターユニットの台数を選定ください。 以下 FCE-10BTR 1,065,000円 使 用 上 の 注 意 事 項 騒音値は、製品中心正面1m、床上高さ1mの位置における値とします。 周囲環境は、5～40℃ 85%RH以下の一般室内空気（有機溶剤可塑剤など特殊雰囲気は除く）とします。 特　　長 ■型式の説明 ●寸法図 ● 一般病室を陰圧対応可能（屋外排気） （単位：mm） FCE - 10 BT □ ● 室内を清浄化（室内排気）＊1 ● 本体の差圧計でHEPAフィルターの目詰まり管理が可能 ・排気HEPAフィルターユニット ・公称排気風量（m3/min） ● ビルトイン型なので窓枠下の設置や仕舞工事が可能 ・ビルトイン型 排気HEPAフィルターユニットFCE-10K 差圧計（付属品） ●｢排気HEPAフィルターユニット（本体）｣と｢差圧計（付属品）｣ を部屋に設置し ・R：右吹出 排気ダクト （Φ２００）（日立除外） 　排気ダクト工事を行うことにより、簡易陰圧装置＊2として使用可能です。 L：左吹出 排気 ＊1 クリーンルーム用としては使用できません。 排気フランジ 低圧側口金 高圧側口金 （Φ２００） ＊2 CDC（アメリカ疾病予防管理センター）ガイドラインでは、ダクト接続による屋外排気で廊下との室内気圧差を-2.5Pa以下に設定することが推奨されています。 ２０ ３０ Ｐａ ７００ 排気フランジ 運転スイッチ １７０ （Φ２００） １０ ４０ 漏電遮断器 差圧計 設置例 緑置針 ０ ５０ ＨＩＴＡＣＨＩ ＨＥＰＡ　Ｆｉｌｔｅｒ　Ｕｎｉｔ 運転表示灯 指針（黒） 排気 （1）設置前の室内・廊下気圧差確認 赤置針 HEPAフィルターユニット 設置前には、廊下に対する室内圧力の差が０Pa以下であることを確認ください。 ファン 建屋仕舞板 （2）設置台数の選定 吸込口 本機器の導入により、一般室を入院個室や診察室等として使用する場合には 「病院空調設備の設計・管理指針（HEAS-02-2013)」の最小風量の目安（6回/h） を満足できるよう設置部屋の容積に合わせた、排気HEPAフィルターユニットの 台数を選定ください。 キャスタ（旋回型） 電源コード 差圧計 排気HEPAフィルターユニット 設置部屋の容積 ＨＥＰＡフィルタ 設置台数 弱運転時 強運転時 ※本図はイメージ図です。 1台 40m3以下 100m3以下 アジャスタ（前方２箇所） ３５０ 2台 40～80m3以下 100～200m3以下 ※括弧付寸法は、JIS B0001：2019 による ●仕様表〔 ビルトイン型（〕排気HEPAフィルターユニット） ●寸法図 （単位：mm） オプション 仕　様 型　式 FCE-10BTR 排気HEPAフィルターユニットFCE-10BTR 外付けプレフィルター 集 じ ん 効 率 0.3μm 99.99%以上 消 費 電 力 55W±20％ （６３） １３５０ （６３） ＨＥＰＡフィルタ 着脱可能なプレフィルター。 型　 式 PRE-MT-FCE 集 じ ん 要 素 HEPAフィルタ－ ３－Ｍ４ネジ穴、 または、３－φ５穴 納入後の後付けも可能です。 騒 音 値 50dB(A）【参考】「弱」42dB（A） φ１１４ 25,000円 処 理 風 量 10m3/min±20％ ３－φ４．５ 外 装 鋼板製焼付塗装 ネオホワイト半ツヤ 取付穴 機 外 静 圧 30Pa １３８ パネルカット寸法 外 形 寸 法 W1,350×D365×H700 (mm) 電 源 AC100V 50/60Hz ３８５ ６５０ ３８５ 送風機 付属品差圧計　 質 量 75kg±10％ 吸込 平面ハンドル スイッチ 風量コントローラ パネル アクリルカバー 漏電遮断器 ファン 差圧計（ 圧力レンジ0～50Pa、 ５０ 取手 デジタル差圧計 フィンガー 付 属 品 最小目盛0.5Pa、精度±5%FS） ×1個、 ガード 差圧計用ビニール管（ 内径Φ6） 5m×1本、 ＨＩＴＡＣＨＩ ＯＦＦ　　　ＯＮ　　　　弱　　　　強 ＥＸＨ　ＰＲＥＳＳ Ｈｅpａ Filter Unit 転倒防止金具×4個 排気口 イ 点検来歴 ＴＹＰＥ 納入年月日　　　年　　　月　　　日 ３３２１７５４０５－１ ロ ＦＯＲＭ ハ 　　点　検　日 　　　　　　点　検　内　容 　　点検者 ＥＦＦＩＣＩＥＮＣＹ ニ ％ 　　　年　　月　　日 ＶＯＬＴＳ ホ Ｖ ＰＨＡＳＥＳ 　　ヘ　　φ 　　　年　　月　　日 　　　年　　月　　日 ＣＹＣＬＥＳ ト 　　Ｈｚ ＶＡ チ 　　　年　　月　　日 Ｎｏ． リ 　　　年　　月　　日 ３３２１４６０４５－１ 　　　年　　月　　日 ヌ 　　　年　　月　　日 Ｈｉｔａｃｈｉ　Ｉｎｄｕｓｔｒｉａｌ　Ｅｑｕｉｐｍｅｎｔ　Ｓｙｓｔｅｍｓ　Ｃｏ ．，Ｌｔｄ ． 連絡先　　株式会社日立産機システム　ホームページ （ｈｔｐｓ：／／ｗｗｗ．ｈｉｔａｃｈｉ－ｉｅｓ．ｃｏｊ．ｐ／） 保守・サービスの営業窓口一覧 点検銘板 ※騒音値は、製品中心正面1m、床上高さ1mの位置における値とします。 仕様銘板 ※周囲環境は、5～40℃ 85%RH以下の一般室内空気（有機溶剤可塑 プレフィルタ ダクト接続用 （面ファスナー固定） 排気フランジ 　剤など特殊雰囲気は除く）とします。 （ｔ１．２） 電源コード（４．５ｍ） ２００ （２Ｐ接地型プラグ付） （フランジ外形） ※括弧付寸法は、JIS B0001：2019 による 16 ※掲載商品の価格には、消費税・配送費・試運転調整費・工事費・使用済み商品の引き取り費などは含まれておりません。 ※掲載商品の価格には、消費税・配送費・試運転調整費・工事費・使用済み商品の引き取り費などは含まれておりません。 17 １１５０ （５０） （３８） ３６５ （５） ７００ （ねじ頭） （ねじ頭） ２８５ ９０ φ７ ４５０ （フランジ外形） （２７） （６９） １２０° １ ０°２

再生医療用キャビネット ※再生医療用キャビネットはバイオハザード対策用機器ではないため、 病原性のある菌やそれを含む可能性のある物質を扱うことは出 来ません。これらの用途には、必ずバイオハザード対策用キャビ 再生医療用キャビネット ※再生医療用キャビネットはバイオハザード対策用機器ではないため、 病原性のある菌やそれを含む可能性のある物質を扱うことは出 来ません。これらの用途には、必ずバイオハザード対策用キャビ ネットをご利用ください。 ネットをご利用ください。 標準型 コンパクト型 再生医療用分野において、特に細胞操作用に有効な機器です。 再生医療用分野において、特に細胞操作用に有効な機器です。 細胞を取り扱う際に、作業室内の清浄度を確保し、かつ作業者の安全性と試料保護を保証した装置です。 細胞を取り扱う際に、作業室内の清浄度を確保し、かつ作業者の安全性と試料保護を保証した装置です。 気流図 （イメージ図） 気流図 運転表示（タッチパネル） 排気ダクト （イメージ図） （排気ダクト接続時） 給気HEPAフィルタ デジタル表示操作部 排気HEPAフィルタ 排気 背面透視窓 （例：モニタ設置） HEPA 背面透視窓 照明 （例：モニタ設置） 機器接続部（左右） HEPA （例：簡易クリーンブース 　　細胞培養装置） 機器接続部（左右） （例：簡易クリーンブース 流入 　　細胞培養装置） （気流は、本体側方を循環します。） RCV-1300 型　 式RCV-1300C 前面シャッター 特　　長 RCV-1300C 5,034,000円 ■型式の説明 ● 清浄度グレードA（ISOクラス5）と気流バランス性能を両立 RCV-130 0 作業室内層流（吹き出し風速　0.45m/s±20%） 気流バランス試験性能保証　①作業者の安全性試験　②試料保護試験 型式順位 ● 簡易クリーンブース・インキュベータ（細胞培養器）等の接続可能 作業室の公称寸法（cm） 機器内部の間で物品（細胞等）の受渡しが可能 再生医療用キャビネット ● 作業者前面にモニタを設置可能 特　　長 ■型式の説明 作業手順や細胞観察装置で撮影した細胞等の映像（画像）をモニタで確認可能 ● 清浄度グレードA（ISOクラス5）と気流バランス性能を両立 ● 細胞観察装置、ダストシュート（廃棄容器）を設置可能 RCV-130 0 C 気流バランス試験性能保証　①作業者の安全性試験　②試料保護試験 ・細胞観察装置：RCV-1900は、左、中央、右の3ヶ所から選択し設置可能 ● 簡易クリーンルーム・インキュベータ（細胞培養器）等の接続可能 小規模向け（コンパクトタイプ） RCV-1300は、左右2ヶ所から選択し設置可能 機器内部間で物品（細胞等）の受渡しが可能 型式順位 ・ダストシュート：RCV-1900は、左右2ヶ所から選択し設置可能 ● 作業者前面にモニタを設置可能 作業室の公称寸法（cm） RCV-1300は、設置無し 作業手順や細胞観察装置で撮影した細胞等の映像（画像）をモニタで確認可能 再生医療用キャビネット ● 多様な用途に対応可能 ● 間口800ｍｍの扉から搬入可能 様々なオプション対応が可能 外形寸法：Ｗ1,620ｘＤ900ｘＨ2,180ｍｍ 例：パーティクル監視・浮遊菌監視・ネットワークカメラ、スピーカ取付 （作業室内寸法：Ｗ1,300ｘＤ600ｘＨ675ｍｍ） 搬入時最大寸法：Ｗ1,620ｘＤ795ｘＨ1,970ｍｍ ● 多様な用途に対応可能 ラインナップ 様々なオプション対応が可能 例：パーティクル監視・浮遊菌監視・ネットワークカメラ、スピーカ取付 ※掲載商品の価格には、消費税・配送費・試運転調整費・工事費・使用済み商品の引き取り費などは含まれておりません。 型　 式RCV-1300 型　 式RCV-1900 7,173,000円 11,253,000円 18 ※掲載商品の価格には、消費税・配送費・試運転調整費・工事費・使用済み商品の引き取り費などは含まれておりません。 19

●仕様表〔 標準型〕 ●仕様表〔 コンパクト型〕 仕　様 型　式 RCV-1300 RCV-1900 仕　様 型　式 RCV-1300C 集 じ ん 要 素 HEPAフィルタ 集 じ ん 要 素 HEPAフィルタ 集 じ ん 効 率 0.3μm粒子にて99.99％以上、スキャンテスト合格品 集 じ ん 効 率 0.3μm粒子にて99.99％以上､スキャンテスト合格品 前 面 シ ャ ッ タ ー 開 口 高 さ 200mm 前 面 シ ャ ッ タ ー 開 口 高 さ 200mm 風 量 排 気 9.4～10.9m3/mi（n 中心値：10.1m3/min） 14.0～16.4m3/mi（n 中心値：15.2m3/min） 風 量 排 気 8.6～10.1m3／min 平均0.45m/s±20%（吹き出し面直下150mm、各点の測定値は平均吹き出し風速±20%以内） 作 業 台 内 平均0.30～0.40m／s 作 業 台 内 風 速 平均0.32～0.42m/s 平均0.34～0.47m/s 風 速 流 入 開 口 部 平均0.55～0.65m／s 流 入 開 口 部 性 平均0.60～0.70m/s（規格は0.5m/s以上） 性 方 法 ネブライザにより枯草菌芽胞を噴霧しサンプリングする。 方 法 ネブライザにより枯草菌芽胞を噴霧し、サンプリングする。 気　流 気　流 内作業者の安全 性試験 AGlサンプラ合成浮遊液からのコロニー数 10個以下 バランス 内作業者の安全 性試験 AGIサンプラ合成浮遊液からのコロニー数　10個以下　スリットサンプラからのコロニー数　5個以下 バランス スリットサンプラからのコロニー数 5個以下 試　験 試 料 保 護 試 験 作業台上に敷き詰めたペトリ皿のコロニー数　5個以下 試　験 容試 料 保 護 試 験 作業台に敷き詰めたペトリ皿のコロニー数 5個以下 容試料間の相互汚染防止試験 適用外 試料間の相互汚染防止試験 適用外 本 体 気 密 度 本体内部を500Paに加圧したときの、30分後の圧力低下が10％以下（正圧維持法） 本 体 気 密 度 本体内部を500Paに加圧したときの、30分後の圧力低下が10％以下（正圧維持法） 紫 外 線 強 度 作業台全域40μW/cm2以上 作業台全域30μW/cm2以上 紫 外 線 強 度 作業台全域40μW／cm2以上 照 度 平均800 lx以上 能 照 度 平均800 lx以上 能 騒 　 　 　 　 音 　 　 　 　 値 65dB以下 67dB以下 騒 　 　 　 　 音 　 　 　 　 値 65dB以下 作 業 台 最 大 積 載 質 量 50kg 作 業 台 最 大 積 載 質 量 50kg 機 外 静 圧 0Pa 機 外 静 圧 0Pa 電 源 交流単相100V 50Hzまたは60Hz 電 源 交流単相100V 50Hzまたは60Hz 消 費 電 力（ 5 0 / 6 0 H z ） 390W±15%（UPS、液晶モニタ、ネットワークカメラ、パーティクルセンサ等の備品は除く） 690W±15%（UPS、液晶モニタ、ネットワークカメラ、パーティクルセンサ等の備品は除く） 消 費 電 力（ 5 0 / 6 0 H z ） 280W±15%（HEPAフィルタ目詰まり時の増速運転時、最大310W） 定 格 使 用 電 流 値（ 5 0 / 6 0 H z ） 5.0A±15%（UPS、液晶モニタ、ネットワークカメラ、パーティクルセンサ等の備品は除く） 8.4A±15%（UPS、液晶モニタ、ネットワークカメラ、パーティクルセンサ等の備品は除く） 定 格 使 用 電 流 値（ 5 0 / 6 0 H z ） 3.7A±15%（HEPAフィルタ目詰まり時の増速運転時、最大4.1A） H E P A 循 環 用 1,240×700×t65mm 1枚 915×700×t65mm 2枚 H E P A 循 環 用 1,240×500×t65mm　1枚（ノンセパレータ型、アルミフレーム仕様） フ ィ ル タ 排 気 用 610×535×t75mm 1枚 915×500×t65mm 1枚 フ ィ ル タ 排 気 用 760×500×t65mm　1枚（ノンセパレータ型、アルミフレーム仕様） 本 体 ケ ー ス 鋼板製（SUS部を除く） 本 体 ケ ー ス 　鋼板製､塗装（SUS部を除く） 作 業 台 SUS304 JISの仕上げ No.4相当板 コーナー部はR形状無し（作業台面は、連結部開口底面との段差は1mm以下） 作 業 台 ステンレスSUS304､JISの仕上げNo.4相当板　コーナー部分はR仕上げ 作 業 台 高 さ 調 整 アジャスタにより－70～＋15mm調整可能 作 業 台 高 さ 調 整 アジャスタにより－70～＋15mm調整可能 構 照 明 灯 40W型　直管LEDランプ　2灯（昼白色） 40型　直管LEDランプ　2灯（昼白色） 造 構 照 明 灯 殺 菌 灯 15W　グロー式 2本 お 造 殺 菌 灯 15W　グロー式　2灯　 前 面 シ ャ ッ タ ー 無色透明強化ガラス　t5mm　アルミ枠仕上げ（下部を除く） 無色透明強化ガラス　t6mm　アルミ枠仕上げ（下部を除く） よ お 前 面 シ ャ ッ タ ー 無色透明強化ガラス　t5mm　アルミ枠仕上げ（下部を除く） び 背 面 透 視 窓 無色透明合わせガラス　t3mm＋中間層＋t3mm（低反射ガラス） よ 背 面 透 視 窓 無色透明合わせガラス　t3mm＋中間層＋t3mm（低反射ガラス） 材 圧 力 監 視 圧力センサ0～300Pa（排気HEPA差圧監視用、循環HEPA差圧監視用、各1個） び 圧 力 監 視 0～200Pa（排気HEPA差圧監視用、循環HEPA差圧監視用、各1個） 質 H E P A フィル タ 差 圧 異 常 警 報 電子ブザー、圧力センサによる異常監視、タッチパネルによるエラー表示 材 H E P A フィル タ 差 圧 異 常 警 報 電子ブザー、デジタル風速表示機能付き 質 モ ー タ 異 常 警 報 電子ブザー、タッチパネルによるエラー表示 モ ー タ 異 常 警 報 電子ブザー、デジタル風速表示器にエラー表示 前 面 シ ャ ッ タ 開 口 異 常 警 報 タッチパネルに「シャッタ開」表示（運転時、シャッタ開口200mm超時、ブザー警告） 前 面 シ ャ ッ タ 開 口 異 常 警 報 電子ブザー、デジタル風速表示器に「oPEN」表示（200m開口以上時、警告） 殺 菌 灯 自 動 消 灯 機 能 初期値15分、タッチパネルにて「1～999分」（1分単位）・「連続点灯」から選択可能 殺 菌 灯 自 動 消 灯 機 能 15分、30分、60分、90分、120分、240分、連続点灯から選択可能 作 業 室 内 寸 法 W1,300×D800×H675mm W1,950×D800×H675mm 作 業 室 内 寸 法 W1,300×D600×H675mm 外 形 寸 法 W1,620×D1,170×H2,340mm W2,370×D1,170×H2,340mm 外 形 寸 法 W1,620×D900×H2,030mm（搬入時最小寸法：W1,620×D780×H1,970mm） 製 品 質 量 390kg 510kg 製 品 質 量 300kg （１（）ダクト圧損＋設置室内の負圧分）＝△P（Pa）を補償する排気ファンを設けてください。 （１（）ダクト圧損＋設置室内の負圧分）＝△P（Pa）を補償する排気ファンを設けてください。 防虫網 防風カバー 設 （２）開放型ダクト接続方式のダクトの排気量は、キャビネットの排気量の150％が必要です。 防虫網 防風カバー 設 （２）開放型ダクト接続方式のダクトの排気量は、キャビネットの排気量の150％が必要です。 日立除外 （ダクト圧損＋設置室内の負圧分）＝△P 置 ダクト接続する場合 密閉式ダクト接続より、開放型ダクト接続の方が、キャビネットの排気量を一定に保つこと 日立除外 （ダクト圧損＋設置室内の負圧分）＝△P 置 ダクト接続する場合 密閉式ダクト接続より、開放型ダクト接続の方が、キャビネットの排気量を一定に保つこと 上 が出来ます。 上 が出来ます。 （建屋ダクト） （建屋ダクト） の 屋外排気をする場合は （天井） （３）開放型ダクトからの排気量に相当する空気が実験室に供給されていることを確認してくだ 屋外排気をする場合は （天井） （３）開放型ダクトからの排気量に相当する空気が実験室に供給されていることを確認してくだ 開放型ダクト接続を ダンパ 注 推奨します。 フレキシブル継手 さい。もし、供給されていませんと、キャビネットの所定の風量が確保できなかったり、キャビ の 開放型ダクト接続を ダンパ さい。もし、供給されていませんと、キャビネットの所定の風量が確保できなかったり、キャビ 屋 200mm 外ネットからの排気が室内に漏れたりする可能性があります。 注 推奨します。 フレキシブル継手 屋 意 200mm 外ネットからの排気が室内に漏れたりする可能性があります。 排気ファン（静圧△Ｐ） （４）キャビネットの保護およびメンテナンス時のために、密閉型ダクト接続する場合は、キャビネッ 意 排気ファン（静圧△Ｐ） （４）キャビネットの保護およびメンテナンス時のために、密閉型ダクト接続する場合は、キャビネッ 事 トの排気フランジと建屋ダクトの間に取り外し可能なフレキシブル継手を設けてください。 事 トの排気フランジと建屋ダクトの間に取り外し可能なフレキシブル継手を設けてください。 項 項 ダクト接続しない場合 （１）キャビネットを滅菌する場合に備え、滅菌後のガスを排出するための排気口を本体から5m以内の位置に設けてください。 （２）キャビネットの本体排気口から天井面まで、260mm以上のメンテナンススペースを設けてください。 ダクト接続しない場合 （１）キャビネットを滅菌する場合に備え、滅菌後のガスを排出するための排気口を本体から5m以内の位置に設けてください。 （２）キャビネットの本体排気口から天井面まで、300mm以上のメンテナンススペースを設けてください。 ●寸法図 （単位：mm） ●寸法図 （単位：mm） 液晶モニタカバー 電源コード（１ｍ）（主回路用） RCV-1300 （取り外し可能） （2P接地型プラグ付：UPSへ接続） 液晶モニタカバー 電源コード（5m（）コンセント回路用） 1440 電源コード（５ｍ）（コンセント回路用） （取り外し可能） （2P接地型プラグ付） （２Ｐ接地型プラグ付） （1,438） 電源コード（5m（）主回路用） 配線カバー 　 100（メンテナンススペース） （2P接地型プラグ付：UPSへ接続） 250 端子台 M10ネジ穴（ネジ深さ20mm） （4箇所、ポリプロピレン製キャップ付） M10ネジ穴（ネジ深さ２０ｍｍ） 転倒防止金具取り付け可能（工場除外） 　端子台 （4箇所、ポリプロピレン製キャップ付） 転倒防止金具取り付け可能（工場除外） 45° 45° 連結開口部 天井カバー取り付け構造は、 φ270 （気密カバー付属） 排気用HEPAフィルタ上部につき 8－M6ネジ穴 φ200 風速センサー （805） 気密保証範囲外です。 （排気HEPAフィルタ上部） （780） （25） φ280 8－M6ネジ穴 φ250 （60） 1500 （60） （排気口） （760） 差圧計（0～200Pa） 470 UPS設置ケース （60） （1,500） （60） 1,050 （排気HEPA差圧用） （付属品） 350 （1,300） 80 970 排気用 差圧計（0～200Pa） ※UPSは日立除外 排気用HEPAフィルタ 750 （630） HEPAフィルタ Ａ－Ａ’断面図 ＰＡＯポート （循環HEPA差圧用） 235 Ａ 排気用送風機 （サイドカバー内） （排気） 清浄度監視ランプ 風速表示器 正常（緑） 循環用 循環用送風機 PAOポート（排気１次側） 清浄度監視ランプ 操作スイッチ HEPAフィルタ 循環用 異常（赤） ブレーカ PAOポート（循環１次側） 風速センサー UVランプ 操作表示部 HEPAフィルタ マイク （カバー付） （右側面） （殺菌灯） ※オプション ブレーカ 吹き出しパンチング板 Ｄｏｗｎｆｌｏｗ ＵＶ ＦＡＮ ＰＯＷＥＲ ＣＨＥＣＫ Ｉｎｆｌｏｗ ＴＩＭＥＲ 　　ＵＰ 〔ｍ／ｓ〕 背面透視窓 （120） ＯＮ ＦＬ ＵＶ 〔× １０ｈｒ〕 ＣＨＥＣＫ ＳＥＴ ＯＦＦ ＯＦＦ ＢＺ　ＯＦＦ 〔ｍｉｎ〕 照明灯 27型ワイド液晶モニタ （カバー付き） ネットワークカメラ （日立除外） モニタカバー ※オプション 750 液晶モニタ（２７型ワイド） ネットワークカメラ マイク ※日立除外 12－φ8穴 600 （オプション） （オプション） 背面透視窓 120 （低反射ガラス） （25） ＵＶランプ 前面シャッター 500 接続チューブ パーティクルセンサ吸引口 750 前面シャッター （液晶モニタカバー 3XP118＝354 　取り外し時） （殺菌灯） ネットワークカメラ （キャップ付き） （強化ガラス、アルミ枠） 800 固定座（SUS） 空中浮遊菌エアサンプラー 3XP118＝354 （50） 500 500 用配管（ヘルール継手） 防滴コンセント（背面） 開口 背面透視窓（後方 （3A規格3 ／4B） 1300 （2口、2P、接地極付き） メンテナンス構造） アスピレータ 作業パン （2口合計許容電流5A） （日立除外） 接続チューブ 200mm開口ストッパ 作業用コンセント（右脚内奥側） ※別途準備 （740） 前面シャッター下部右側 背面透視窓 分割可　能ライン ＡｅｒｏＴｒａｋ ＲｅｍｏｔｅｉｃＰｌｅａＣｒｏｎｔｕｅｒ ＴＳ Ｉ 作業用コンセント（左脚内奥側） （2口×1、2P、接地極付き） 分割可能 Ｐｏｗｗｅｉｃｒｅ／Ｓｅｒｖ Ｃｏｎｔｉｕｎｇ （前方メンテナンス構造） ＡｅｒｏＴｒａｋ ＲｅｍｏｔｅＰａｒｔ ｉｃｌｅＣｏｕ ｎｔｅｒ ＴＳＩ 12－φ8穴 （2口×1、2P、接地極付き） 開 Ｐｏｗｗｅｒ／Ｓｅｒｉｃｖｅ Ｃｏｕｎｔｉｎｇ 開 （2口合計許容電流2A） ライン 670 作業用コンセント 開 開 （1口×1、2P、接地極付き） 口 口 アスピレータ用 脚部側面配管用開口 （左脚内奥側） 口 口 作業用コンセント （3口合計許容電流3A） コントロールボックス （２口、２Ｐ、接地極付き） （右脚内奥側） スライド式アジャスタカバー（付属品） （日立除外） キャスター （左右共） 車輪：黒色ナイロン （１口、２Ｐ、接地極付き） スピーカ （２口、２Ｐ、接地極付き） （３口合計許容電流３Ａ） 接続チューブ センサ電源線 （オプション） （２口合計許容電流２Ａ） 黒色ラバー付きアジャスター 　 アスピレータ制御線接続口 金具：SPCC、メッキ品 （脚下奥、2口×2） ボルトナット部：SS400 メッキ品 　 400 パーティクルセンサ用ポンプボックス（日立除外） ドレンパン 防滴コンセント（左側面） パーティクルセンサ（マウントベース付き） ※日立除外 　 UPS（日立除外） Ａ’ 1390 スライド式アジャスタカバー（角型） ※日立除外 床固定金具 ラバー部：オレフィ ン系エラストマー 35 935 細胞観察装置（日立除外） スピーカ（オプション） パーティクルセンサ（日立除外） （2口、2P、接地極付き（）2口合計許容電流5A） パーティクルセンサポンプボックス 脚間補強 鋼板製（塗装品）（付属品） 770 （付属品） （排気用HEPAフィルタ付き）※日立除外 （取り外し可） ※括弧付寸法は、JIS B0001：2019 による ※括弧付寸法は、JIS B0001：2019 による 20 21 気密保証範囲 392 500 （300） 389 900 （開口） 300 235 （開口） 100以上 （メンテナンス 　スペース） 350 350 （開口） 400 300mm以上 300 350 （開口） （800） （40） （前面シャッタ開口部高さ） 0～200～最大470 750 （200開口ストッパ付き） 3XP118＝354 （70） （275） （25） 730 675 1,465 245 （10） 630 1,710 天井カバー用ボルト 2,340（搬入時、全高さ2,280（ボルト含む） （アジャスタにより調整） 150 （160） （110） 104 （300） （スライド幅90～110） （495） （40） 900 400 392 389 300mm以上 300 300 （開口） （開口） （100） 135 350 250 400 （開口） 150 　　（前面開口高さ） 　　　200～470 　　　0～200 750 （200開口ストッパ付き） （160） 3XP118＝354 104 （スライド幅90～110） （70） 3XP118＝354 675 （730） （10） 排気カバー用ボルト 630 1400 （気密保証範囲） 2030（搬入時、全高さ1970（ボルト含む）） 　　　　（アジャスタにより調整） 　 　

バイオクリーンベンチ ※バイオクリーンベンチはバイオハザード対策用機器ではないため、 病原性のある菌やそれを含む可能性のある物質を扱うことは出 バイオクリーンベンチ ※バイオクリーンベンチはバイオハザード対策用機器ではないため、 病原性のある菌やそれを含む可能性のある物質を扱うことは出 来ません。これらの用途には、必ずバイオハザード対策用キャビ 来ません。これらの用途には、必ずバイオハザード対策用キャビ ネットをご利用ください。 ネットをご利用ください。 バイオ実験台 基本型　　標準型 実験台内を清浄空気にするとともに、流入気流によりエアカーテンを設け外部雑菌の混入を抑制し実験材料の交互汚染を抑制します。 　　気流垂直の清浄空気で作業空間を正圧にし、シャッター部から排気しますので外部雑菌の混入を抑制します。 気流図 排気 （イメージ図） 気流図 （イメージ図） 吸気 作業台面 作業台面 操作パネル 吸入 操作パネル CCV-1307E 操作スイッチ 差圧計 操作スイッチ 差圧計 特　　長 PCV-1307BNG ■型式の説明 ● JIS C 8159-1 直管LEDランプを採用。蛍光灯寿命12,000時間に対し、LEDランプ定格寿命40,000時間に長寿命化。 CCV-130 7 E 特　　長 ● 消費電力の低減。バイオクリーンベンチCCV-1307Eの例で、約10%消費電力を低減。 排気型 ● JIS C 8159-1 直管LEDランプを採用。蛍光灯寿命12,000時間に ■型式の説明 ● 殺菌灯点灯条件の改善。前面シャッター開放時、殺菌灯を消灯。 型式順位 対し、LEDランプ定格寿命40,000時間に長寿命化。 PCV-130 7 B N G ● 室内の清浄度、ISOクラス4 クリーンベンチ ● 消費電力の低減。 付属部品 G：殺菌灯、 ● HEPAフィルタ取付部の負圧構造。HEPAフィルタの周囲を負圧で囲むことで、作業室内へのじん挨リークを抑制。 全幅寸法（cm） ● 殺菌灯点灯条件の改善。前面シャッター開放時、殺菌灯を消灯。 ガス配管とも付（ガスバーナー別売） 構造 N：標準型 型　 式 CCV-967E 型　 式 CCV-1307E 型　 式 CCV-1607E 型　 式 CCV-1917E ● 室内の清浄度、ISOクラス4 作業室内高さ寸法 B：720mm C：875mm ● HEPAフィルタ取付部の負圧構造。HEPAフィルタの周囲を 型式順位 1,252,000円 1,500,000円 2,069,000円 2,525,000円 負圧で囲むことで、作業室内へのじん挨リークを抑制。 クリーンベンチ全幅寸法（cm） 型　 式 両面型バイオ実験台 PCV-967BNG 型　 式 PCV-1307BNG 型　 式 PCV-1607BNG 型　 式 PCV-1917BNG 1,021,000円 1,287,000円 1,708,000円 2,021,000円 両面に前面シャッターを備えた、対面作業が可能なクリーンベンチです。 上部から吹き出す清浄空気と吸込みエアーカーテンによる循環気流により、クリーンベンチ内の清浄空気を維持します。 ※掲載商品の価格には、消費税・配送費・試運転調整費・工事費・使用済み商品の引き取り費などは含まれておりません。 気流図 （イメージ図） 作業台面 （気流は、本体側方を循環します。） CCV-1313W 特　　長 ● JIS C 8159-1 直管LEDランプを採用。蛍光灯寿命12,000時間に対し、LEDランプ定格寿命40,000時間に長寿命化。 ■型式の説明 ● 消費電力の低減。 CCV-13 13 W ● 殺菌灯点灯条件の改善。前面シャッター開放時、殺菌灯を消灯。 両面型 ● 室内の清浄度、ISOクラス4 型式順位 室内幅の公称寸法 ● HEPAフィルタ取付部の負圧構造。HEPAフィルタの周囲を負圧で囲むことで、作業室内へのじん挨リークを抑制。 （×10cm） 型　 式 CCV-1013W 型　 式 CCV-1313W 型　 式 CCV-1613W 1,730,000円 1,972,000円 2,536,000円 ※掲載商品の価格には、消費税・配送費・試運転調整費・工事費・使用済み商品の引き取り費などは含まれておりません。 22 23

バイオクリーンベンチ ※バイオクリーンベンチはバイオハザード対策用機器ではないため、 ●仕様表〔 バイオ実験台〕 病原性のある菌やそれを含む可能性のある物質を扱うことは出 来ません。これらの用途には、必ずバイオハザード対策用キャビ 項目（単位） 型式 CCV-967E CCV-1307E CCV-1607E CCV-1917E ネットをご利用ください。 集 じ ん 要 素 HEPAフィルタ 集 じ ん 効 率 0.3μm粒子にて99.99%以上、スキャンテスト合格品 性 基本型　　作業台分離型 作 業 室 内 清 浄 度 ISOクラス4（旧米国連邦規格クラス10、前面シャッター200mm開放の場合）（周囲ISOクラス8（同100,000）） 風速（50/60Hz）作業室内m/s±20％ 平均0.30（吹出しパンチング板直下100mmの点で測定） 平均0.35（吹出しパンチング板直下100mmの点で測定） 　 風量 作業室内m3 ・ 気流垂直の清浄空気で作業空間を正圧にし、シャッター部から排気しますので外部雑菌の混入を抑制します。 /min±20％ 8.8 12.3 17.8 21.4 　 （50/60Hz） 排　　気m3 ・ 作業用テーブルを本体と分離していますので、振動が伝わりにくい構造です。 /min±20％ 2.8 3.0 3.5 3.5 　 照 　 　 　 　 　 　 度（ l x ） 平均700以上 平均1,000以上 　能 電 源 交流単相100Ｖ（50/60Hz） 気流図 （イメージ図） 消 費 電 力（W）（50/60Hz） 140／165 170／195 270／310 280／330 吸気 製 品 質 量 185kg 225kg 270kg 315kg HEPAフィルタ 作 業 室 内 875×580×t65mm 1枚 1,220×580×t65mm 1枚 720×580×t65mm 2枚 875×580×t65mm 2枚 排 気 250×500×t80mm 1枚 305×500×t80mm 1枚 305×500×t80mm 1枚 305×500×t80mm 1枚 照 明 灯 （ 昼 白 色 ） 直管LEDランプ LDL20 2灯 直管LEDランプ LDL40 2灯 作業台面 構 殺 菌 灯 15W 1本 15W 2本 造 前 面 シ ャ ッ タ ー 無色透明ガラス板（ｔ3mm）・アルミ枠・上下スライド式 お 作業用コンセント（交流単相100V） 2Pアース付　2個合計　7Ａ よ 材 質 SUS304ヘアライン仕上げ板 操作パネル び 作業台 最 大 積 載 質 量（k g） 50 材 高さレベル調整（mm） アジャスタ－による調整（750　＋50 －10） 質 本 体 鋼板製樹脂焼付塗装仕上げ板 塗 装 色 ネオホワイト半ツヤ（マンセルNo.5Y/8.5/1相当) 電 子 着 火 式 ガ ス バ ー ナ ー 別売（ガス種類はご指定による。但しガス種 4A・4B・4Cはご使用できませんのでご了承下さい。） 最小必要搬入口寸法（W×D×H） 975×800×1,990mm 1,320×800×1,990mm 1,620×800×1,990mm 1,930×800×1,990mm ※斜線は作業用テーブル 価 　 　 　 格 1,252,000円 1,500,000円 2,069,000円 2,525,000円 PCV-1307BSG ＊照度は、周囲温度20℃における作業台面を左右2等分した各々の中央に於ける値の平均値を示します。 特　　長 消費電力は、コンセント分を除きます。 ■型式の説明 作業台の最大積載質量は、全面分布静荷重の場合を示します。 ● JIS C 8159-1 直管LEDランプを採用。蛍光灯寿命12,000時間に対し、 PCV-130 7　B　S　G LEDランプ定格寿命40,000時間に長寿命化。 付属部品 ● 消費電力の低減。 G:殺菌灯、ガス配管とも付 ●寸法図（単位：mm） ● 殺菌灯点灯条件の改善。前面シャッター開放時、殺菌灯を消灯。 　（ガスバーナー別売） ● 室内の清浄度、ISOクラス4 構造 ● HEPAフィルタ取付部の負圧構造。HEPAフィルタの周囲を S:作業台分離型 CCV-967E CCV-1307E CCV-1607E CCV-1917E 負圧で囲むことで、作業室内へのじん挨リークを抑制。 作業室内高さ寸法 L1 955 1,300 1,600 1,910 B:720mm L4 L5 排気口 L2 910 1,255 1,555 1,865 C:875mm L3 815 1,160 1,460 1,770 型式順位 L4 250 350 0 0 クリーンベンチ全幅寸法（cm） L5 230 285 285 285 L2 （作業室内幅） ４－Ｍ６ネジ穴 型　 式 PCV-967BSG 型　 式 PCV-1307BSG 型　 式 PCV-1607BSG 型　 式 PCV-1917BSG 送風機 循環用 1,113,000円 1,404,000円 1,851,000円 2,202,000円 ＨＥＰＡ 直管ＬＥＤランプ ７８５ （３） フィルタ 排気用ＨＥＰＡフィルタ L1 （鋲螺類） ＵＶランプ 　整流板 （殺菌灯） （ＳＵＳ４３０パンチング板） 横板 前面シャッター 透明ガラス オプション アルミ枠付き　透明ガラス 作業室内コンセント 電子着火式ガスバーナ ２口、２Ｐ、接地極付き 配線コネクタ （３００） ２口合計　７Ａ 電子着火式 ガスバ－ナ接続口 作業室内（６００） Ｒ３０ 電子着火式 （作業台面後方） 差圧計（０～２００Ｐａ） ガスバーナー （循環ＨＥＰＡ差圧用） （３５０） 型　 式 T-50E-LPG/1213A/TA ガスコック用つまみ 操作スイッチ 漏電遮断器 （LPG用/12A・13A用/他都市ガス用） ３０ ガスホース用ホースエンド 103,000円 外径φ１１．５ｍｍ CCV-7E型・PCV-7B（C）NG型・PCV-7B（C）SG型・CCV-13W型は、電子着火式ガスバーナーは不付です。 分割可能 ７９０ ７０ L3 ７０ ライン 上記電子着火式ガスバーナーは別売します。 ４０ ４０ ３６０ キャスター 床固定金具穴位置 電源コード（４．５ｍ） ７４０ 車輪：黒色ナイロン （２Ｐ接地型プラグ付） 金具：ＳＰＣＣ、メッキ品 フットスィッチ 周波数切り替えスイッチ 黒色ラバー付きアジャスター 殺菌灯用グローランプ ボルトナット部：ＳＳ４００　メッキ品 ラバー部：オレフィン系エラストマー ※括弧付寸法は、JIS B0001：2019 による 24 ※掲載商品の価格には、消費税・配送費・試運転調整費・工事費・使用済み商品の引き取り費などは含まれておりません。 18 ※掲載商品の価格には、消費税・配送費・試運転調整費・工事費・使用済み商品の引き取り費などは含まれておりません。 25 （３３０） ４５０ 前面シャッタ全開時高さ（２０８０（）前面シャッター全開時の開口寸法　５８０ｍｍ） ７５０ ７２０ （６５０） １００ （６４０） 前面シャッタ開口部 （１０） （６００） １２０ （６００） 分解時本体高さ（１３８０） １９８０（搬入時、全高さ１９７０）

●仕様表〔 両面型バイオ実験台〕 ●仕様表〔 基本型（標準型）〕 項目（単位） 型式 CCV-1013W CCV-1313W CCV-1613W 型式 PCV-967 PCV-967 PCV-1307 PCV-1307 PCV-1607 PCV-1607 PCV-1917 PCV-1917 L1 1,000 1,300 1,600 項目（単位） BNG CNG BNG CNG BNG CNG BNG CNG 寸 幅 L2 1,300 1,600 1,900 H1 720 875 720 875 720 875 720 875 法 L3 990 1,290 1,590 （mm） H2 1,875 2,030 1,875 2,030 1,875 2,030 1,875 2,030 最小必要搬入口寸法（W×D×H） 1,320×830×1,950 1,620×830×1,950 1,920×830×1,950 H3 1,865 2,020 1,865 2,020 1,865 2,020 1,865 2,020 HEPAフィルタ 寸 法 875×580×t65mm 1,220×580×t65mm 720×580×t65mm 高　　　　　　さ H4 1,275 1,430 1,275 1,430 1,275 1,430 1,275 1,430 枚 数 1枚 1枚 2枚 寸 H5 2,080 2,390 2,080 2,390 2,080 2,390 2,080 2,390 照 明 灯 直管LEDランプ　LDL20　2灯（昼白色） 直管LEDランプ LDL20 4灯（昼白色） 法 構 殺 菌 灯 15W 2本グロー式（前面シャッター開時、消灯） （ H6 580 735 580 735 580 735 580 735 造 mm 前 面 シ ャ ッ タ ー 無色透明ガラス板（ｔ3mm）・アルミ枠・上下スライド式 H7 640 795 640 795 640 795 640 795 ） お 作業用コンセント（交流単相100V） 2Pアース付　2個合計　7Ａ L1 955 1,300 1,600 1,910 よ 材 質 SUS304ヘアライン仕上げ板 幅 L2 910 1,255 1,555 1,865 び 作 業 台 最 大 積 載 質 量（ k g ） 50kg L3 815 1,160 1,460 1,770 材 高さレベル調 整（mm） アジャスタ－による調整（750　＋50 －10） 最小必要搬入口寸法（W×D×H） 975×800×1,895 975×800×2,050 1,320×800×1,895 1,320×800×2,050 1,620×800×1,895 1,620×800×2,050 1,930×800×1,895 1,930×800×2,050 質 本 体 鋼板製樹脂焼付塗装仕上げ板 寸　法 875×580×t65mm 1,220×580×t65mm 720×580×t65mm 875×580×t65mm 塗 装 色 ネオホワイト半ツヤ（マンセルNo.5Y/8.5/1相当) HEPAフィルタ 電 子 着 火 式 ガ ス バ ー ナ ー 別売（ガス種類はご指定による。但しガス種 4A・4B・4Cはご使用できませんのでご了承下さい。） 使用数 1枚 1枚 2枚 2枚 集 じ ん 要 率 HEPAフィルタ 照 明 灯（昼白色） 使用数 直管LEDランプ　LDL20　2灯 直管LEDランプ　LDL40　2灯 集 じ ん 効 率 0.3μm粒子にて99.99%以上、スキャンテスト合格品 構 殺 菌 灯 15W　1本 15W　2本 性 作 業 室 内 清 浄 度 ISOクラス4（旧米国連邦規格クラス10、前面シャッター200mm開放の場合（）周囲ISOクラス8（同100,000）） 造 前 面 シ ャ ッ タ ー 無色透明ガラス板（ｔ3mm）・アルミ枠・上下スライド式 お 風速（50/60Hz）作業室内m/s±20％ 平均0.45 作業コンセント（交流単相100V） 2Pアース付　2個　合計7A （吹出しパンチング板直 下100mmの点で測定） 平均0.40（吹出しパンチング板直下100mmの点で測定） 　 よ 材 質 風速（50/60Hz）作業室内m3/min±20％ 16.7 19.4 24.0 び SUS304ヘアライン仕上げ板 　 照 　 　 　 　 　 　 度（ l x ） 平均900以上 材 作 業 台 最 大 積 載 質 量 50kg 平均1,000以上 　 質 高さレベル調整（mm） アジャスタ－による調整（750　＋5 0 ） 　能 電 源 交流単相100Ｖ（50/60Hz） －10 消 費 電 力（W）（50/60Hz） 140／160 150／170 275／320 本 体 ケ ー ス 鋼板製樹脂焼付塗装仕上げ板 製 品 質 量 230kg 260kg 300kg 塗 装 色 ネオホワイト半ツヤ（マンセルNo.5Y/8.5/1相当) 1,730,000円 1,972,000円 2,536,000円 電 子 着 火 式 ガス バーナー 別売（ガス種類はご指定による。但しガス種 4A・4B・4Cはご使用できませんのでご了承下さい。） ＊照度は、周囲温度20℃における作業台面を左右2等分した各々の中央に於ける値の平均値を示します。 前処理用 プレフィルタ（合成樹脂繊維不織布） 消費電力は、コンセント分を除きます。 集 じ ん 要 素 主フィルタ HEPAフィルタ（0.3μm粒子にて99.99%以上）スキャンテスト合格品 ガス種類は、調査の上ご指定ください。 作業台の最大積載質量は、全面分布静荷重の場合を示します。 作 業 室 内 清 浄 度 ISOクラス4（旧米国連邦規格クラス10、前面シャッター200mm開放の場合（）周囲ISOクラス8（同100,000）） 性 風速（50/60Hz）作業室内m/s±20% 平均0.45（吹き出しパンチング板直下100mmの点で測定） 　 風量（50/60Hz）作業室内m3/min±20% 13.3 18.4 22.9 27.6 ●寸法図（単位：mm） 　 照 　 　 　 度（ ｌ ｘ ） 平均700以上 平均450以上 平均1,000以上 平均800以上 平均1,000以上　平均800以上 平均1,000以上　平均800以上 　能 電 　 　 源 交流単相100Ｖ（50/60Ｈｚ） 排気口φ７８（カバー付） 作業台 吸い込みスリット （排気時の排気ファン除外） （後側） （取外し可） 消費電力（W）（50/60Hz） 140／160 170／195 265／285 275／315 CCV-1013W CCV-1313W CCV-1613W 製 品 質 量 170kg 180kg 200kg 210kg 250kg 265kg 290kg 310kg L1 1,000 1,300 1,600 ６×１２長穴 （L1）作業室内幅 1,021,000円 1,122,000円 1,287,000円 1,406,000円 1,708,000円 1,873,000円 2,021,000円 2,213,000円 L2 1,300 1,600 1,900 L3 990 1,290 1,590 ＊照度は、周囲温度20℃における作業台面を左右2等分した各々の中央に於ける値の平均値を示します。 ６×１２長穴 消費電力は、コンセント分を除きます。 ガス種類は、調査の上ご指定ください。 作業台の最大積載質量は、全面分布静荷重の場合を示します。 （前側） Ａ－Ａ断面図 吸い込みスリット 前面シャッター（両側） 差圧計（０～２００Ｐａ） （取外し可） ●寸法図（単位：mm） アルミ枠付き　透明ガラス （循環ＨＥＰＡ差圧用） 　整流板 （５） L2 （５） （８１５） （ＳＵＳ４３０パンチング板） （１５） ８００ 循環用ＨＥＰＡフィルタ サイドカバー B C サイドカバー、及び、取付座 直管ＬＥＤランプ（ＬＤＬ２０） 取り外し時（７８５） （L2）作業室内幅 （片側１灯、計２灯） 金網 送風機 ＵＶランプ（殺菌灯） （片側１灯、計２灯） 作業室内コンセント ２口、２Ｐ、接地極付き 送風機 Ａ－Ａ断面図 ２口合計　７Ａ プレフィルタ ７８５ （３） 　整流板 L1 直管ＬＥＤランプ （鋲螺類） 作業室内（７１０） （ガラス間） （ＳＵＳ４３０パンチング板） プレフィルタ 金網 ＨＥＰＡフィルタ 前面シャッター アルミ枠付き　透明ガラス ＵＶランプ （殺菌灯） （L3） （サイドカバー間口寸法） 横板 透明ガラス 作業室内コンセント 電子着火式ガスバーナ ２口、２Ｐ、接地極付き 操作スイッチ 電子着火式ガスバーナ 配線コネクタ （３００） ２口合計　７Ａ 周波数 （グローランプ） 配線コネクタ 電子着火式 切り替えスイッチ ガスバ－ナ接続口 作業室内（６００） 漏電遮断器 電子着火式 Ｒ３０ （３０．５） （３０．５） ガスバ－ナ接続口 （作業台面後方） 差圧計（０～２００Ｐａ） （３５０） （ＨＥＰＡ差圧用） ガスコック用 （７４０） 操作スイッチ ８３１ フットスィッチ B C 殺菌灯用グローランプ つまみ 漏電遮断器 ４０ キャスター ４０ ７７０ １Ｐ、１個（左右同様） 車輪：黒色ナイロン 電源コード（４ｍ） ３０ ガスホース用 分割可能ライン ガスコック用つまみ ガスホース用 金具：ＳＰＣＣ、メッキ品 床固定金具穴位置 （２Ｐ接地型プラグ付） ホースエンド外径φ１１．５ｍｍ ホースエンド 外径φ１１．５ｍｍ 黒色ラバー付きアジャスター ボルトナット部：ＳＳ４００　メッキ品 B－B断面図 ７９０ ラバー部：オレフィン系エラストマー ４０ ４０ ７０ （L3） ７０ Ｂ部 ３６０ 分割可能ライン キャスター C－C断面図 車輪：黒色ナイロン 電源コード（４．５ｍ） 床固定金具穴位置 ７４０ 金具：ＳＰＣＣ、メッキ品 （２Ｐ接地型プラグ付） ※括弧付寸法は、JIS B0001：2019 による 黒色ラバー付きアジャスター フットスィッチ 周波数切り替えスイッチ ボルトナット部：ＳＳ４００　メッキ品 殺菌灯用グローランプ（ＦＧ－１Ｐ、２個） ラバー部：オレフィン系エラストマー ※括弧付寸法は、JIS B0001：2019 による 26 ※掲載商品の価格には、消費税・配送費・試運転調整費・工事費・使用済み商品の引き取り費などは含まれておりません。 21 ※掲載商品の価格には、消費税・配送費・試運転調整費・工事費・使用済み商品の引き取り費などは含まれておりません。 27 （３００） （１８０） Ａ Ａ （１０） ７７５ （５４０） 分解時本体高さ（１３３５） １９４０（搬入時、全高さ１９３０） 前面シャッタ全開高さ（２０８０）（前面シャッタ全開時の開口寸法　６３５ｍｍ） ７５０ 前面シャッタ開口部 （６３０） １２０ ６７５ （作業室内高さ） Ａ Ａ 前面シャッタ全開時高さ（２０８０）（前面シャッター全開時の開口寸法　H6） ７５０ H1 （６５０） １００ （H7） 前面シャッタ開口部 （１０） （６００） （６００） 分解時本体高さH4 （１５） H2（搬入時、全高さH3） プレフィルタ

●仕様表〔 基本型（作業台分離型）〕 型式 PCV-967 PCV-967 PCV-1307 PCV-1307 PCV-1607 PCV-1607 PCV-1917 PCV-1917 工業用クリーンベンチ 項目（単位） BSG CSG BSG CSG BSG CSG BSG CSG H1 720 875 720 875 720 875 720 875 気流垂直の清浄空気で作業空間を正圧にする、気流 ●型式の説明 H2 1,875 2,030 1,875 2,030 1,875 2,030 1,875 2,030 垂直タイプの工業用クリーンベンチです。 PCV-130 7 B E1 標準型・作業台分離型・排気型シリーズのラインアッ H3 1,865 2,020 1,865 2,020 1,865 2,020 1,865 2,020 プで、幅広い用途に対応します。 構造　N：標準型 S：作業台分離型 E1：手前面排気型 高　　　　　　さ H4 ─　 ─　 ─　 ─　 ─　 ─　 ─　 ─　 作業室内高さ寸法　B：720mm C：875mm 寸 型式順位 H5 2,080 2,390 2,080 2,390 2,080 2,390 2,080 2,390 クリーンベンチ全幅寸法（cm） 法 （ H6 580 735 580 735 580 735 580 735 mm H7 640 795 640 795 640 795 640 795 ） 標準型 L1 955 1,300 1,600 1,910 幅 L2 910 1,255 1,555 1,865 ●標準型 寸法図（単位：mm） L3 815 1,160 1,460 1,770 作業テーブル面が平面です。 気流図（イメージ図） 最小必要搬入口寸法（W×D×H） 975×800×1,895 975×800×2,050 1,320×800×1,895 1,320×800×2,050 1,620×800×1,895 1,620×800×2,050 1,930×800×1,895 1,930×800×2,050 Ａ－Ａ断面図 （L2）作業室内幅 寸　法 875×580×t65mm 1,220×580×t65mm 720×580×t65mm 875×580×t65mm 吸気 HEPAフィルタ 使用数 1枚 1枚 2枚 2枚 送風機 ７８５ （３） 照 明 灯（昼白色） 使用数 直管LEDランプ　LDL20　2灯 直管LEDランプ　LDL40　2灯 　整流板 L1 プレフィルタ 直管ＬＥＤランプ （鋲螺類） （ＳＵＳ４３０パンチング板） プレフィルタ 前面シャッター 金網 ＨＥＰＡフィルタ 構 殺 菌 灯 15W　1本 15W　2本 アルミ枠付き　透明ガラス 造 前 面 シ ャ ッ タ ー 無色透明ガラス板（ｔ3mm）・アルミ枠・上下スライド式 横板 透明ガラス お 作業コンセント（交流単相100V） 2Pアース付　2個　合計7A 作業室内コンセント よ （３００） ２口、２Ｐ、接地極付き ２口合計　７Ａ び 材 質 SUS304ヘアライン仕上げ板 作業室内（６００） 材 作 業 台 最 大 積 載 質 量 50kg Ｒ３０ （作業台面後方） 質 高さレベル調整（mm） アジャスタ－による調整（750　＋5 0 差圧計（０～２００Ｐａ） －10 ） （ＨＥＰＡ差圧用） （７４０） 操作スイッチ （３５０） 本 体 ケ ー ス 鋼板製樹脂焼付塗装仕上げ板 漏電遮断器 ３０ 塗 装 色 ネオホワイト半ツヤ（マンセルNo.5Y/8.5/1相当) ７９０ 電 子 着 火 式 ガス バーナー 別売（ガス種類はご指定による。但しガス種 4A・4B・4Cはご使用できませんのでご了承下さい。） PCV-1307BN ４０ ７０ （L3） ７０ キャスター ４０ ３６０ 分割可能ライン 車輪：黒色ナイロン 電源コード（４．５ｍ） 前処理用 プレフィルタ（合成樹脂繊維不織布） 金具：ＳＰＣＣ、メッキ品 床固定金具穴位置 ７４０ （２Ｐ接地型プラグ付） 黒色ラバー付きアジャスター 集 じ ん 要 素 主フィルタ HEPAフィルタ（0.3μm粒子にて99.99%以上）スキャンテスト合格品 PCV-BN ボルトナット部：ＳＳ４００　メッキ品 ラバー部：オレフィン系エラストマー ●仕様表〔 工業用（標準型）〕 ※括弧付寸法は、JIS B0001：2019 による 作 業 室 内 清 浄 度 ISOクラス4（旧米国連邦規格クラス10、前面シャッター200mm開放の場合（）周囲ISOクラス8（同100,000）） 性 型式 PCV-967 PCV-967 PCV-1307 PCV-1307 PCV-1607 PCV-1607 PCV-1917 PCV-1917 風速（50/60Hz）作業室内m/s±20% 平均0.45（吹き出しパンチング板直下100mmの点で測定） 項目（単位） BN CN BN CN BN CN BN CN 　 風量（50/60Hz）作業室内m3/min±20% 13.3 18.4 22.9 27.6 H1 720 875 720 875 720 875 720 875 　 照 　 　 　 度（ ｌ ｘ ） 平均700以上 平均450以上 平均1,000以上 平均800以上 平均1,000以上　平均800以上 平均1,000以上　平均800以上 H2 1,875 2,030 1,875 2,030 1,875 2,030 1,875 2,030 　能 電 　 　 源 交流単相100Ｖ（50/60Ｈｚ） H3 1,865 2,020 1,865 2,020 1,865 2,020 1,865 2,020 消費電力（W）（50/60Hz） 140／160 170／195 265／285 275／315 高　　　　　　さ H4 1,275 1,430 1,275 1,430 1,275 1,430 1,275 1,430 製 品 質 量 200kg 210kg 205kg 215kg 285kg 300kg 320kg 340kg 寸 H5 2,080 2,390 2,080 2,390 2,080 2,390 2,080 2,390 1,113,000円 1,221,000円 1,404,000円 1,531,000円 1,851,000円 2,021,000円 2,202,000円 2,396,000円 法 （ H6 580 735 580 735 580 735 580 735 ＊照度は、周囲温度20℃における作業台面を左右2等分した各々の中央に於ける値の平均値を示します。 mm H7 640 795 640 795 640 795 640 795 消費電力は、コンセント分を除きます。 ） ガス種類は、調査の上ご指定ください。 L1 955 1,300 1,600 1,910 作業台の最大積載質量は、全面分布静荷重の場合を示します。 幅 L2 910 1,255 1,555 1,865 L3 815 1,160 1,460 1,770 ●寸法図（単位：mm） 最小必要搬入口寸法（W×D×H） 975×800×1,895 975×800×2,050 1,320×800×1,895 1,320×800×2,050 1,620×800×1,895 1,620×800×2,050 1,930×800×1,895 1,930×800×2,050 寸　法 875×580×t65mm 1,220×580×t65mm 720×580×t65mm 875×580×t65mm HEPAフィルタ （L2）作業室内幅 使用数 1枚 1枚 2枚 2枚 構 照 明 灯（昼白色） 使用数 直管LEDランプ　LDL20　2灯 直管LEDランプ　LDL40　2灯 造 前 面 シ ャ ッ タ ー 無色透明ガラス板（ｔ3mm）・アルミ枠・上下スライド式 送風機 ７８５ （３） Ａ－Ａ断面図 お 　整流板 （鋲螺類） 作業コンセント（交流単相100V） （ＳＵＳ４３０パンチング板） プレフィルタ 2Pアース付　2個　合計7A よ ャッター L1 直管ＬＥＤランプ プレフィルタ 前面シ 材 質 アルミ枠付き　透明ガラス 金網 ＨＥＰＡフィルタ び SUS304ヘアライン仕上げ板 材 作 業 台 最 大 積 載 質 量 50kg ＵＶランプ （殺菌灯） 質 高さレベル調整（mm） アジャスタ－による調整（750　＋5 0－10 ） 横板 透明ガラス 本 体 ケ ー ス 鋼板製樹脂焼付塗装仕上げ板 電子着火式ガスバーナ 作業室内コンセント 配線コネクタ ２口、２Ｐ、接地極付き 塗 装 色 ネオホワイト半ツヤ（マンセルNo.5Y/8.5/1相当) 電子着火式 （３００） ２口合計　７Ａ ガスバ－ナ接続口 前処理用 プレフィルタ（合成樹脂繊維不織布） 差圧計（０～２００Ｐａ） 作業室内（６００） 集 じ ん 要 素 （ＨＥＰＡ差圧用） 主フィルタ HEPAフィルタ（0.3μm粒子にて99.99%以上）スキャンテスト合格品 作 業 室 内 清 浄 度 ISOクラス4（旧米国連邦規格クラス10、前面シャッター200mm開放の場合（）周囲ISOクラス8（同100,000）） 性 風速（50/60Hz）作業室内m/s±20% 平均0.45（吹き出しパンチング板直下100mmの点で測定） ガスコック用 つまみ 操作スイッチ （９０） 　 風量（50/60Hz）作業室内m3/min±20% 13.3 18.4 22.9 27.6 ３０ ガスホース用 ホースエンド 電子着火式ガスバーナ 　 照 　 　 　 度（ ｌ ｘ ） 平均700以上 平均450以上 平均1,000以上 平均800以上 平均1,000以上　平均800以上 平均1,000以上　平均800以上 外径φ１１．５ｍｍ 漏電遮断器 　能 電 　 　 源 交流単相100Ｖ（50/60Ｈｚ） ７９０ 床固定金具穴位置 ４０ （５０） 輸送用補強 キャスター ４０ ７０ （H3） ７０ （１３５） （搬入後取り外してください。） 消費電力（W）（50/60Hz） 140／160 170／195 265／285 275／315 車輪：黒色ナイロン 金具：ＳＰＣＣ、メッキ品 殺菌灯用グローランプ（ＦＧ－１Ｐ、２個） ７４０ 製 品 質 量 170kg 180kg 200kg 210kg 250kg 265kg 290kg 310kg 黒色ラバー付きアジャスター フットスィッチ 電源コード（４ｍ） 周波数切り替えスイッチ ボルトナット部：ＳＳ４００　メッキ品 （２Ｐ接地型プラグ付） ラバー部：オレフィン系エラストマー 856,000円 956,000円 1,121,000円 1,241,000円 1,543,000円 1,708,000円 1,855,000円 2,047,000円 ※括弧付寸法は、JIS B0001：2019 による ＊照度は、周囲20℃における作業台面を左右2等分した各々の中央における値の平均値を示します。 238 ※掲載商品の価格には、消費税・配送費・試運転調整費・工事費・使用済み商品の引き取り費などは含まれておりません。 ※掲載商品の価格には、消費税・配送費・試運転調整費・工事費・使用済み商品の引き取り費などは含まれておりません。 29 24 Ａ （７５０） Ａ 前面シャッタ全開時高さ（２０８０）（前面シャッター全開時の開口寸法　H6） ７５０ H1 （６５０） １００ （H7） 前面シャッタ開口部 （１０） （６００） H2（搬入時、全高さH3) １５（プレフィルタ） ６３０（分離型作業台） Ａ Ａ 前面シャッタ全開時高さ（２０８０）（前面シャッター全開時の開口寸法　H6） ７５０ H1 （６５０） １００ （H7） 前面シャッタ開口部 （１０） （６００） 分解時本体高さH4 （１５） H2（搬入時、全高さH3） プレフィルタ

作業台分離型 ●仕様表〔 作業台分離型・排気型〕 ＊L4、L5は排気型のみの仕様です。 型　式 PCV- PCV- PCV- PCV- PCV- PCV- PCV- PCV- 作業テーブルと本体を分離し、作業テーブルに本体の振動を直接伝えにくい構造となってます。 項目（単位） 967B 967C 1307B 1307C 1607B 1607C 1917B 1917C H1 720 875 720 875 720 875 720 875 ●作業台分離型 寸法図（単位：mm） H2 1,875 2,030 1,875 2,030 1,875 2,030 1,875 2,030 気流図 （イメージ図） H3 1,865 2,020 1,865 2,020 1,865 2,020 1,865 2,020 高 さ H4 ー ー ー ー ー ー ー ー （L2）作業室内幅 吸気 H5 2,080 2,390 2,080 2,390 2,080 2,390 2,080 2,390 寸 H6 580 735 580 735 580 735 580 735 Ａ－Ａ断面図 法 プレフィルタ H7 640 795 640 795 640 795 640 795 　整流板 送風機 ７８５ （３） （ＳＵＳ４３０パンチング板） （鋲螺類） （mm） L1 955 1,300 1,600 1,910 L1 直管ＬＥＤランプ プレフィルタ 前面シャッター アルミ枠付き　透明ガラス 金網 ＨＥＰＡフィルタ L2 910 1,255 1,555 1,865 　 幅 　 L3 815 1,160 1,460 1,770 横板 透明ガラス L ※ 4 0 0 0 0 0 0 800 800 作業室内コンセント ２口、２Ｐ、接地極付き L ※ 5 785 785 1,130 1,130 1,430 1,430 1,740 1,740 （３００） ２口合計　７Ａ 差圧計（０～２００Ｐａ） （ＨＥＰＡ差圧用） 作業室内（６００） 最 小 必 要 搬 入 口 寸 法 S型 975×800×1,895 975×800×2,050 1,320×800×1,895 1,320×800×2,050 1,620×800×1,895 1,620×800×2,050 1,930×800×1,895 1,930×800×2,050 （ W × D × H ） E1型 975×1,200×1,895 975×1,200×2,050 1,320×1,200×1,895 1,320×1,200×2,050 1,620×1,200×1,895 1,620×1,200×2,050 1,930×1,200×1,895 1,930×1,200×2,050 寸　法 875×580×t65mm 1,220×580×t65mm 720×580×t65mm 875×580×t65mm 操作スイッチ H E P A フ ィル タ ３０ 使用数 1枚 1枚 2枚 2枚 漏電遮断器 照 明 灯（ 昼 白 色 ） 使用数 直管LEDランプ　LDL20　2灯 直管LEDランプ　LDL40　2灯 ７９０ （５０） 輸送用補強 ４０ キャスター ４０ ７０ （L3） ７０ （１３５） 構 （搬入後取り外してください。） 造 前 面 シ ャ ッ タ ー 無色透明ガラス（t 3mm）、アルミ枠、上下スライド式 車輪：黒色ナイロン 床固定金具穴位置 ７４０ 金具：ＳＰＣＣ、メッキ品 黒色ラバー付きアジャスター 電源コード（４ｍ） お 作業用コンセント（交流単相100V） 2Pアース付　2個　合計　7A ※斜線は作業用テーブル ボルトナット部：ＳＳ４００　メッキ品 （２Ｐ接地型プラグ付） よ PCV-1307BS ラバー部：オレフィン系エラストマー び 材 質 SUS304ヘアライン仕上げ板 ※括弧付寸法は、JIS B0001：2019 による 材 質 作 業 台 最 大 積 載 量（ k g ） 50 高さレ ベ ル 調 整（ m m ） アジャスターによる調整（750　＋50 －10 ） 本 体 ケ ー ス 鋼板整樹脂焼付塗装仕上げ板 排気型 E1 ステンレス 塗 装 色 ネオホワイト半ツヤ（マンセルNo.5Y8.5/1相当） 作業台 前処理用 プレフィルタ（合成樹脂繊維不織布） 集 じ ん 要 素 主フィルタ HEPAフィルタ（0.3μm粒子にて99.99%以上）スキャンテスト合格品 作業テーブルの手前面のみを排気面としてエアカーテンを形成させる製品です。排気空気を装置外へ流出抑制した使い方に適して います。作業台開口部に内部気流が流出しません。なお、本装置は有機溶剤中毒規則および特定化学物質等障害予防規則の適用 作 業 室 内 清 浄 度 ISOクラス4（旧　米国連邦規格クラス10、前面シャッター200mm解放の場合（）周囲ISOクラス8（同100,000）） を受けるところには使用できませんのでご注意ください。 風速（50/60Hz） 作業室内m/s±20％ 平均0.45（吹き出しパンチング板直下100mmの点で測定） 性 風量（50/60Hz） 作業室内m3/min±20％ 13.3 18.4 22.9 27.6 ●排気型 寸法図（単位：mm） 　能 照 　 　 　 度 （ ｌ ｘ ） 平均700以上 平均450以上 平均1,000以上 平均800以上 平均1,000以上 平均800以上 平均1,000以上 平均800以上 　 電 源 気流図 （イメージ図） 交流単相100V（50/60Hz） 消 費 電 力（ W ）（ 5 0 / 6 0 H z ） 140/160 170/195 265/285 275/315 L４ 作業台分離型（S 型） 200 210 230 240 285 300 300 320 ３×Ｐ１４０＝４２０ ８－φ８穴 質 量（ k g ） 　作業パン ４００ （取外し可） 排　気　型（E1 型） 175 185 205 215 255 270 300 320 作 業 台 分 離 型 （ S 型 ） 1,062,000円 1,165,000円 1,392,000円 1,513,000円 1,791,000円 1,960,000円 2,130,000円 2,323,000円 吸気 L5 （１２５５）作業室内幅 排　 気　 型（E1型） 1,099,000円 1,202,000円 1,440,000円 1,561,000円 1,876,000円 2,045,000円 2,226,000円 2,420,000円 ６×１２長穴 ＊　 には、SまたはE1が入ります。 Ａ－Ａ断面図 プレフィルタ 　整流板 送風機 ７８５ （３） （ＳＵＳ４３０パンチング板） 直管ＬＥＤランプ （鋲螺類） 前面シャッター L1 プレフィルタ アルミ枠付き　透明ガラス 金網 ＨＥＰＡフィルタ 横板 作業室内コンセント 透明ガラス （３００） ２口、２Ｐ、接地極付き ２口合計　７Ａ 排気ダクト 作業室内（６００） １６０ Ｒ３０ （作業台面後方） 差圧計（０～２００Ｐａ） （ＨＥＰＡ差圧用） 操作スイッチ （３５０） 漏電遮断器 ３０ ７９０ ４０ ４０ ７０ （L3） ７０ キャスター ３６０ 車輪：黒色ナイロン 電源コード（４．５ｍ） 床固定金具穴位置 ７４０ 金具：ＳＰＣＣ、メッキ品 （２Ｐ接地型プラグ付） 黒色ラバー付きアジャスター ボルトナット部：ＳＳ４００　メッキ品 PCV-1307BE1 ラバー部：オレフィン系エラストマー ※括弧付寸法は、JIS B0001：2019 による 本装置は排気ファンを持ちません。右記排気特性線図より適切なファンをお選び ■PCV-1307型排気特性（機内抵抗） ください。 ６００ ＊設計時排気静圧を20～30Pa余裕をとりダンパーで風量を調整するようにしてください。 ５００ 手前排気（Ｅ１型）特性 ４００ 機 各クリーンベンチのダクト１本当たりの 内 定格風量を示します。 抵３００ 抗 （Ｐａ） ２００ ２２．９ （１６０7型） １００ １８．４ （１３０7型） １３．３ １３．８ （９６7型） （１９１7型） ０ ５ １０ １５ ２０ ２５ 排気風量（ｍ３／ｍｉｎ） 30 31 Ａ （１０１５） １６０ Ａ １００ １２０ １４０ （７５０） Ａ Ａ 前面シャッタ全開時高さ（２０８０）（前面シャッター全開時の開口寸法　H6） ７５０ H1 （６５０） １００ （H7） 前面シャッタ全開時高さ（２０８０）（前面シャッター全開時の開口寸法　H6） 前面シャッタ開口部 ７５０ H1 （６５０） １００ （H7） 前面シャッタ開口部 （１０） （１０） （１５） ６３０（分離型作業台） （５９０） プレフィルタ ８０５ H2（搬入時、全高さH3） H2（搬入時、全高さH3） １５ （プレフィルタ） （６４） （５０７）

ケミカルハザード対策用キャビネット ※ケミカルハザード対策用キャビネットはバイオハザード対策用機器 ●仕様表〔 ケミカルハザード対策用キャビネット〕 ではないため、病原性のある菌やそれを含む可能性のある物質 を扱うことは出来ません。これらの用途には、必ずバイオハザード 仕　様 型　式 CHC-1000T-M 本製品は、無菌調製に対応していません 対策用キャビネットをご利用ください。 集 塵 要 素 ＨＥＰＡフィルタ：１枚・プレフィルタ：２枚 Ｈ ＥＰＡ フ ィ ル タ 集 塵 効 率 ０．３μｍ粒子にて９９．９９％以上、スキャンテスト合格品 前 面 シ ャ ッ タ ー 開 口 高 さ ２００ｍｍ 一般薬剤用 風 速 切 替 機 能 ３段階風速切替機能（風速切替スイッチ）付（定格運転・中速運転・低速運転） 定格運転時：６．６０～７．８０m3/min／ｍｉｎ（中心値：７．２m3/min） 本製品は、粉体（粉末薬剤等）の取扱いに際し、作業者へのばく露を抑制する製品です。（特許第5547558号）＊1 中速運転時：３．８４～５．７６m3/min／ｍｉｎ（中心値：４．８m3/min） 風　　量 排　　気 低速運転時：１．６８～３．１２m3/min／ｍｉｎ（中心値：２．４m3/min） 性 【前面シャッター開口高さ２００ｍｍにて】 気流図 （イメージ図） 定格運転時：０．５５～０．６５ｍ／ｓ（中心値：０．６０ｍ／ｓ）・各測定点の風速は０．５０ｍ／ｓ以上 　 　 中速運転時：０．３２～０．４８ｍ／ｓ（中心値：０．４０ｍ／ｓ）　　　　　　　　　　　　　　　　　　 風　　速 流入開口部 　 低速運転時：０．１４～０．２６ｍ／ｓ（中心値：０．２０ｍ／ｓ）　　　　　　　　　　　　　　　　　　 ファン 　 【前面シャッター開口高さ２００ｍｍにて、開口面積を８等分した中心点の風速測定値の平均値】　　　　　　 前面 　 シャッター 一般空気 　 封じ込め性能：１０μｇ／m3以下（形式検査）　 　 粉 体 封 じ 込 め 性 能 前面シャッター開口高さ２００ｍｍにおいて定格運転で使用した場合の性能保証です。 　 風速切替スイッチ 汚染空気 　 全ての条件下における性能保証ではありません。 （拡大写真） 作業室 清浄空気 　能照 　 　 　 度 平均７００ｌｘ以上 　 ４５ｄＢ以下 HEPAフィルタ プレフィルタ 騒 　 音 　 値 作業台前方３００ｍｍかつ作業台面からの高さ３８０ｍｍの点における騒音値 交換部 作 業 台 最 大 積 載 質 量 ５０kg HEPAフィルタ 機 　 外 　 静 　 圧 ０Ｐａ（屋外排気時、ダクト圧損と室内負圧分以上の排気ファンをご準備ください。） ＡＣ１００Ｖ　１φ　５０／６０Ｈｚ　（１５ＡＸ１本） 型　 式 CHC-1000T-M 交換部 HEPAフィルタ 電 　 　 　 源 （バッグ内蔵部） 消 　 費 　 電 　 力 １００Ｗ±２０％ 3,001,000円 定 格 使 用 電 流 １．４Ａ±１５％ 送 　 風 　 機 ４Ｐ　８０Ｗシロッコファン　１ケ 構作 業 用 コ ン セ ン ト ＡＣ１００Ｖ　１φ（２口・２Ｐ接地極付）１ケ（２口合計１０Ａまで） 用　　 途 造塗 　 装 　 色 ネオホワイト半ツヤ（マンセルNo.5Y/8.5/1相当） ＊4 お 「製薬メーカー・研究所・病院」」等で粉体（粉末薬剤等）を取り扱う場合。 よ本 体 質 量 ２８０kg び搬 入 形 態 分割搬入：本体・排気フランジ　 材 付属品：風速切替スイッチ用ハンドルキー１ケ・転倒防止金具４ケ・ＰＡＯポート用継手１ケ 質搬 入 時 本 体 最 大 寸 法 本体：１,２００（幅）×８３０（奥行）×１,７９５（高さ）ｍｍ 特　　 長 外　　形　　寸　　法（W×D×H） 1,200×830×1,920mm ■型式の説明 １． 粉体封じ込め性能：10μg/m3以下＊「2 自社基準の評価試験による CHC-100 0 T - M 設 （1）（ダクト圧損＋設置室内の負圧分）＝△P Paを補償する排気ファンを設けてください。 図に示すように屋外排気をしてくだ 防虫網 防風カバー 〈ISPEガイド参考〉＊3」 置 日立除外 （ダクト圧損＋設置室内の負圧分）＝△Ｐ （2）開放式ダクト接続のダクトの排気量は、キャビネットの排気量の１５０％が必要です。密 M： 一般薬剤用 さい。 ２. HEPAフィルタ交換：バッグイン・バッグアウト方式採用 上 閉式ダクト接続より、開放式ダクト接続の方が、キャビネットの排気量を一定に保つこと T：全排気 HEPAフィルタは、本体脚部からバッグイン・バッグアウト（バッグ内蔵）に の ガス状または揮発性 （建屋ダクト） ができます。　 型式順位 （天井） より交換、粉体（粉末薬剤等）の漏洩を抑制します。 注 有害物質を取り扱う ダンパ （3）開放式ダクトからの排気量に相当する空気が実験室に供給されていることを確認してく 作業室の公称寸法（cm） 屋 場合は密閉式ダクト フレキシブル継手 ださい。もし、供給されていませんと、キャビネットの所定の風量が確保できなかったり、キ ３. 風速切替可能：風速切替スイッチにより、3段階の風速が選択可能です。 ケミカルハザード対策用キャビネット 意 ２００ｍｍ ャビネットからの排気が、室内に漏れる可能性があります。 事 接続による屋外排気 排気ファン（静圧△Ｐ） 外 としてください。 チャッキダンパ （4）密閉式ダクト接続する場合は、キャビネットの排気フランジと建屋ダクトの間に、取り外し 項 ＊1 本カタログに記載された特許・特許出願に関する表記は、カタログ印刷時点の状態を示すものです。特許などの状態は、第三者から請求された 可能なフレキシブル継手を設けてください。 　 特許無効審判、権利化手続きの状況などにより、記載時点の状況とは異なる場合があることをご了承ください。 ＊2 1.前面シャッター開口高さ（一般薬剤用 200mm）において運転した場合の性能保証です。 ●寸法図（単位：mm） 2.全ての条件下における性能保証ではありません。 ＊3 ISPE：International Society for Pharmaceutical Engineering（国際製薬技術協会） CHC-1000T-M ＊4 作業室内の清浄度を必要とされる作業には、本製品は使用できません。 コーナーＲ形状 ※掲載商品の価格には、消費税・配送費・試運転調整費・工事費・使用済み商品の引き取り費などは含まれておりません。 ３００以上 ケミカルハザード対策用 キャビネット ３００以上 図１．設置時の保守スペース略図 ご注意 １．ケミカルハザード対策用キャビネットの周辺に保守スペースを （３０） （９４０） （３０） 　　設けてください。（図１）　　 （１０００） ２．転倒防止金具を付属していますので、Ａ部詳細図に示す通り、 ４２０ 開放式ダクト（例） 作業パン平面図 　　アンカーボルトで固定してください。 ８３０ 　　（アンカーボルトは別途ご用意ください。）　 （日立除外） １２００ （５０） ７８０ ３．作業パンは、シンク（流し）の構造ではありまん（ドレンコッ 作業室内天井面、背　面 φ２４７ 排気フランジ （１００） １０００ （１００） 　　ク不付）。残った水は拭き取ってください。 （ＳＵＳ３０４） （外形） （分解搬入） （排気） 送風機 デジタル差圧計 （０～５００Ｐａ） 照明ケース （搬入時取り外し可能） 前面シャッター（アルミ枠） （無色透明強化ガラスｔ５ｍｍ） ＬＥＤ照明 風速切替スイッチ （定格運転、中速、低速） ２００ｍｍ開口 （カムスイッチ、ハンドルキー） ストッパー （両側） 側板 運転表示灯（緑） （ＳＵＳ３０４） 運転スイッチ （５３５） 照明灯スイッチ 前面シャッター開口異常表示灯（赤） プレフィルタ受け ５２０ （ＳＵＳ３０４） 作業用コンセント　２口 端子台 （２Ｐ，アース付） 　プレフィルター（アルミ枠） （右脚内側カバー内） （許容電流　２口計１０Ａまで） （３００） 作業パン （ＳＵＳ３０４） ＨＥＰＡフィルター フィルター取り付け金具 操作レバー（ＳＵＳ３０４） ＨＥＰＡフィルターメンテナンスカバー ＰＡＯポート（左脚内側） 漏電遮断器、配線用遮断器 バッグ収納部 （１セット取り付け済み） 転倒防止金具（分解搬入） インバーター バッグ取り付けフランジ アジャスタ 電源コ－ド（４．５ｍ） （２Ｐ接地形プラグ（１本）付） ※括弧付寸法は、JIS B0001：2019 による 32 27 33 ２５０ ２８０ ３００ｍｍ以上 ４００ （１０５） （４８５） ２１００（前面シャッター全開時） シャッター開口　ＭＡＸ５５０ （作業開口高さ） ７５０ ０～２００ ８００ （３５０） ６６０ １００（調整範囲＋５０－２ ） １００ ５２０ ６２０ ７８０ 　　 （２０） ７３０ ７２０ （３３０）７０ ７０ １７８０（搬入時、全高さ１７９５（ボルト含む）） １９２０ １００以上

バイオハザード対策関連機器 バイオハザード対策用キャビネット定期検査、点検及び故障診断 ●定期検査 パスボックス バイオハザード対策用キャビネットは、一定の性能を維持しているか確認するために毎年1回以上定期検査を実施してください。 検査時は、製品の取扱説明書の裏表紙に記載されているサービスセンターまたは販売店を通じてご用命ください。その際は、つぎの事項を連絡ください。 汚染域と非汚染域（一般室または廊下）との物品の受け渡しに使用するものです。 ①型式・製造番号（脚部左下または、正面右上に貼っている、銘板で確認ください）　②台数　③検査予定日　④ご住所 （定期検査費用は、製品価格には含まれておりませんので、別途お見積もりとなります。） 基本形パスボックス ＊感染症法改正により、バイオハザード対策用キャビネットは、一・二・三種病原体等を取扱う場合は1回／年以上の点検、四種病原体等を取扱う場合は、 定期的な点検が義務付けられています。 『 厚生労働省 施行規則第31条（施設の構造及び設備の技術上の基準）：2007年6月1日施行』 特　　長 検査項目 ■型式の説明 　日本産業規格 JIS K3800:2021 バイオハザード対策用クラ ● ドアはインターロック装置付き No 検査項目 時期 BHP3 - 50 50 A スⅡキャビネットでは、使用場所に設置されたキャビネットの ● 殺菌灯付きで、ドア閉鎖中にのみ点灯 1 平均流入風速 No.1～4 ： 設置直後 P3レベル用 適合性を確実にするため，設置直後及び維持・管理のための パスボックス ● バイオハザード対策の施設レベルP3 奥行寸法 定期検査が必要としています。 2 平均吹出し風速 No.1～4 ： 年1回以上 3 HEPA・ULPAフィルタの透過率 No.5 　 ： 設置後推奨及び に合わせた品揃えが可能 A：400mm B：800mm 高さ寸法 4 前面シャッタ高さ位置の警報 数年に一度程度 50,75cm 5 密閉度 幅寸法 50,75cm ●点検 BHP3-5050A 型　 式 BHP3-5050A バイオハザード対策用キャビネットの性能維持には、日常点検及 No 点検項目 内容 び定期点検が重要となります。 別途見積 異常が発見された場合には、最寄のサービスセンターにご用命く 運転中に、通常と違う音がしていないか点検してください。 1 異常音 ださい。 異常音がする場合には、ファン等の異常が考えられます。 2 作業室内天井 吹出し面に傷、汚れ等がないか点検ください。 日常点検 3 排気口 排気口が塞がれていないか点検ください。 毎日、実験開始前に、右の項目について点検を行なってください。 4 作業室内 作業室内に汚れ、変形がないか点検ください。 ※掲載商品の価格には、消費税・配送費・試運転調整費・工事費・使用済み商品の引き取り費などは含まれておりません。 定期点検 フィルタ・電気部品・モータ等は、定期的に点検し、異常のないことを確認する必要があります。 製品の取扱説明書に記載されている項目の定期点検を最寄のサービスセンターにご用命ください。 日立バイオハザード対策用キャビネット変遷表（クラスⅡ） 1979年発売以来、長年に渡り国公立機関・研究所・製薬会社殿に納入しています。 発売年度 日立型式 NSF/JIS分類 特長 1979 SCV-1300ECⅡA ⅡA 国内初のキャビネット（跳ね上げ式シャッター） 1981 SCV-1301ECⅡA ⅡA モデルチェンジ 1984 SCV-1300ECⅡC ⅡB2 日立初のクラスⅡB2 1986 SCV-1302ECⅡA ⅡA モデルチェンジ 1986 SCV-1303ECⅡB ⅡB3 モデルチェンジ 1986 SCV-1302ECⅡC ⅡB2 モデルチェンジ 1986 SCV-1303ECⅡBS ⅡB3 排気ファン内蔵型、クラスⅡAの転用可能 1987 SCV-1300ECⅡAR ⅡA 大型作業用 1988 SCV-1303ECⅡA ⅡA モデルチェンジ 1988 SCV-1300ECⅡB3 ⅡB3 NSF認定品 1990 SCV-1301ECⅡB3 ⅡB3 NSF認定品 SCV-1300ECⅡAシリーズ 1991 SCV-1303ECⅡAJ ⅡA JACA規格認定品 1992 SCV-1304ECⅡB ⅡB3 モデルチェンジ 1993 SCV-1300ECⅡB-C ⅡB3 ケミカルハザード対応（バッグインバッグアウト機能付） 1993 SCV-1300ECⅡC-C ⅡB2 ケミカルハザード対応（バッグインバッグアウト機能付） 1993 SCV-1303ECⅡC ⅡB2 モデルチェンジ 2000 SCV-1305ECⅡAB ⅡA/ⅡB3 クラスⅡA/ⅡB3共用型 2003 SCV-1305ECⅡABJ ⅡA/ⅡB3 JIS K3800：2000認定品 2003 SCV-1306ECⅡAB ⅡA/ⅡB3 傾斜型可動シャッター 2007 SCV-1307ECⅡAB3 ⅡA/ⅡB3 作業開口高さ200mmと250mm選択可能。 傾斜型可動シャッター 作業開口高さ200mmと250mm選択可能。 2012 SCV-1308ECⅡA2 ⅡA2 傾斜型可動シャッター SCV-1309ECⅡA2シリーズ JIS K3800：2009タイプ表示の型式と性能 ⅡB2 傾斜型可動シャッター 2013 SCV-1308ECⅡB2 JIS K3800：2009タイプ表示の型式と性能 SCV-1308ECⅡA2J ⅡA2 JACA型式認定品 2019 SCV-1309ECⅡA2 ⅡA2 作業開口高さ200mmと250mm選択可能。 傾斜型可動シャッター。LED照明採用 2021 SCV-1309ECⅡB2 ⅡB2 傾斜型可動シャッター。LED照明採用 2022 SCV-1309ECⅡA2 ⅡA2 JIS K3800：2021改定項目への適合を確認 SCV-1309ECⅡB2 ⅡB2 34 35

＊1009は、型式SCV-1009ECIIA2を示します。 　1309、1609、1909は同様に、型式を簡略化 　したものです。 36 37
