【ヒロスギ総合カタログ】樹脂ブッシュ
【取扱い製品】
・ブッシュ
・ツバ厚ブッシュ
【ブッシュ】
・ジュラコン(乳白色)
・ジュラコン(黒)
・PTFE(白色不透明)
・PTFF(黒)
・PBT(灰白色)
・PBT成形品(灰白色)
・ピーク(うす茶)
・ピーク成形品(うす茶)
・PPS成形品(こげ茶)
・MCナイロン(青)
・ABS(アイボリー)
・ABS(黒)
・ベーク(茶)
【取付サイズ】
・M2~M16用(内径d=2.0~16.2)
【ツバ厚ブッシュ】
・ジュラコン(乳白色・黒)
・PTFE(白色不透明)
・ピーク(うす茶)
【取付サイズ】
・M2.6~M12用(内径d=2.6~12.2)
金属製のブッシュもございますのでカタログをご覧ください。
量産対応や特注品の製作などお気軽にご相談ください!
お申し込みから最短当日で無料カタログ発送いたします。
製品仕様のお問い合わせやサンプル依頼も承ります。
お気軽にお申し込み下さい。
サンプル請求例
-------------------
サンプル希望
品番:BSB-310E 4個
このカタログについて
| ドキュメント名 | 軽量・絶縁・耐薬品性に優れた樹脂ブッシュ。ツバ厚タイプも取り揃え!詳しくは製品カタログをご覧ください |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 2.5Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社廣杉計器 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
ブッシュ
ヒロスギ総合カタログ
HIROSUGI
Page2
19 01 ブッシュ(樹脂・金属)
●ブッシュ(樹脂・金属) ●Bushings(resin/metal) ●襯套(金屬/樹脂)
製品一覧
品番早見表
パーツ資料 樹脂ブッシュ 金属ブッシュ
スペーサー
の規格
1 黄銅
スペーサー
2 ステンレス
スペーサー
3 スチール
スペーサー
4 アルミ
スペーサー
5 ジュラコン
スペーサー
6 PPS
スペーサー
7 ナイロン
スペーサー【樹脂ブッシュ】
PBT/ 品番の設定
8 例)ピークブッシュ PE3040-7110
PTFE
スペーサー
ピーク/
9 ベーク/
ABS
スペーサー PE 30 40-7 1 10
10 スペーサー 材質 ブッシュ内径 ブッシュ外径 ツバ外径 ツバ厚 ブッシュ長さ
(その他)
基板
11垂直取付 ピーク 3.0 4.0 φ7 1.0 1.0
パーツ
PC取付
パーツの規格
角型
12 ピンヘッダー/
ソケット 【樹脂ブッシュ(ツバ厚)】
丸型
13 ピンヘッダー/
ソケット 品番の設定 例)ピークツバ厚ブッシュ PE3260-1220L
14基板装着
パーツ PE 32 60-12 20 L
15 LED取付
パーツ 材質 ブッシュ内径 ブッシュ外径 ツバ外径 ブッシュ長さ ツバ厚品番
ワッシャー・
ブッシュ・
ネジの規格 ピーク 3.2 6.0 φ12 2.0
16 樹脂
ワッシャー
17 金属
ワッシャー
【金属ブッシュ(切削)】
18ゴム
ワッシャー 品番の設定 例)黄銅ブッシュ B2030-5815T
ブッシュ
19(樹脂/
金属)
樹脂ネジ/
20 B 20 30- 5 8 15 T
ボルト/
ナット 材質 ブッシュ内径 ブッシュ外径 ツバ外径 ツバ厚 ブッシュ長さ 切削品番
金属ネジ/
21 ボルト/
ナット/
ワッシャー 黄銅 2.0 3.0 5.0 0.8 1.5
メカニカル
パーツの規格 ツバ外径
の実長 表示
ローレット
22ツマミ/
ナット φ5 5
23 セラミックス(寸法表示の例) φ6 6
パーツ φ7 7
D-sub
24取付 φ8 8
パーツ φ9 9
インサート
25ナット/ φ10 0
カラー 実寸 表示 ツバ実長 表示
φ12 2
26 メカニカル
パーツ ブッシュ 内径の小数点を削除 3.2 32 0.8 8 φ13 3
ブッシュ 外径の小数点を削除 3.6 36 1.0 1 φ14 4
材料資料
巻末資料 ブッシュ 長さの小数点を削除 1.5 15 1.5 5 φ15 5
Page3

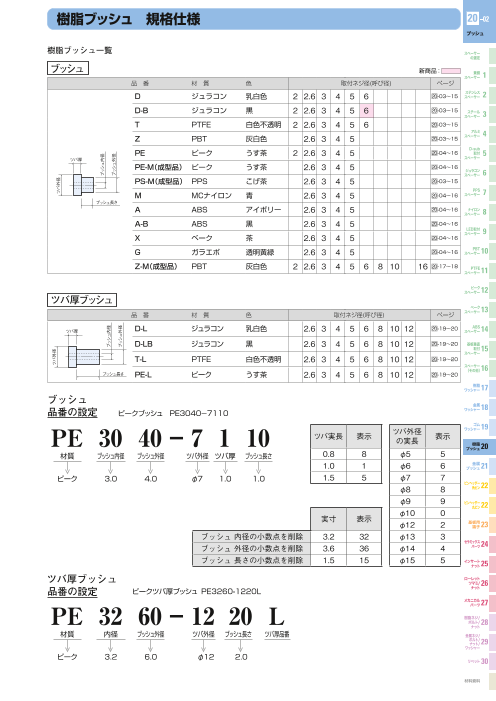

ブッシュ 規格仕様 19 02
製品一覧
品番早見表
樹脂ブッシュ パーツ資料
品 番 材 質 色 取付ネジ径(呼び径) ページ スペーサー
の規格
D ジュラコン 乳白色 2 2.6 3 4 5 6 -03~13 黄銅
スペーサー 1
D-B ジュラコン 黒 2 2.6 3 4 5 6 -03~13
ステンレス
T PTFE 白色不透明 2 2.6 3 4 5 6 -03~13 スペーサー 2
Z PBT 灰白色 2.6 3 4 5 -03~13 スチール
スペーサー 3
PS-M(成型品)PPS こげ茶 2.6 3 4 5 -03~13
ツバ厚 アルミ
PE ピーク うす茶 2 2.6 3 4 5 -04~14 スペーサー 4
PE-M(成型品)ピーク うす茶 2.6 3 4 5 -04~14 ジュラコン
スペーサー 5
M MCナイロン 青 2.6 3 4 5 -04~14
ブッシュ長さ PPS
A ABS アイボリー 2.6 3 4 5 スペーサー 6
-04~14
A-B ABS 黒 2.6 3 4 5 -04~14 ナイロン
スペーサー 7
X ベーク 茶 2.6 3 4 5 -04~14
PBT/
PTFE 8
G ガラエポ 透明黄緑 2.6 3 4 5 -04~14 スペーサー
ピーク/
Z-M(成型品)PBT 灰白色 2 2.6 3 4 5 6 8 10 16 -15~16 ベーク/
ABS 9
スペーサー
スペーサー
(その他)10
樹脂ブッシュ(ツバ厚) 基板
垂直取付11
品 番 材 質 色 取付ネジ径(呼び径) ページ パーツ
ツバ厚 D-L ジュラコン 乳白色 2.6 3 4 5 6 8 10 12 -17~18 PC取付
パーツの規格
D-LB ジュラコン 黒 2.6 3 4 5 6 8 10 12 -17~18 角型
ピンヘッダー/ 12
ソケット
T-L PTFE 白色不透明 2.6 3 4 5 6 8 10 12 -17~18
丸型
ピンヘッダー/13
ブッシュ長さ PE-L ピーク うす茶 2.6 3 4 5 6 8 10 12 -17~18 ソケット
基板装着
パーツ14
金属ブッシュ(切削) LED取付
パーツ15
品 番 材 質 処 理 取付ネジ径(呼び径) ページ ワッシャー・
ブッシュ・
ネジの規格
B-T 黄銅 ニッケルメッキ 2 2.6 3 4 5 6 -19~24
樹脂
ツバ厚 B-TC 黄銅 メッキ無 2 2.6 3 4 5 6 -19~24 ワッシャー16
U-T ステンレス 脱脂 2 2.6 3 4 5 6 -19~24 金属
ワッシャー17
F-T 鉄 三価クロムクロメート 2 2.6 3 4 5 6 -19~24
L-T アルミ 酸洗 2 2.6 3 4 5 6 -19~24 ゴム
ワッシャー18
ブッシュ長さ L-TK アルミ 無電解ニッケルメッキ 2 2.6 3 4 5 6 -19~24
ブッシュ
L-TB アルミ 黒アルマイト 2 2.6 3 4 5 6 -19~24 (樹脂/19
金属)
樹脂ネジ/
ボルト/20
ナット
金属ネジ/
ボルト/
ナット/ 21
ワッシャー
メカニカル
パーツの規格
ローレット
ツマミ/ 22
ナット
セラミックス
パーツ23
D-sub
取付24
パーツ
インサート
ナット/25
カラー
メカニカル
パーツ26
材料資料
巻末資料
ツバ外径 ツバ外径 ツバ外径
ブッシュ内径 ブッシュ内径
ブッシュ外径 ブッシュ内径 ブッシュ外径
ブッシュ外径
Page4

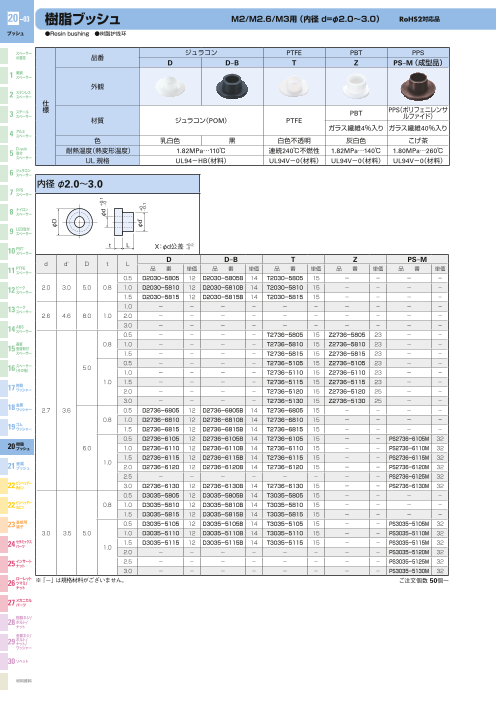

19 03 樹脂ブッシュ M2/M2.6/M3用(内径d=φ2.0~3.0) RoHS2対応品
●Resin bushing ●树脂护线环
製品一覧
品番早見表
パーツ資料 ジュラコン PTFE PBT PPS
品番
スペーサー D D‒B T Z PS‒M(成型品)
の規格
1 黄銅
スペーサー 外観
2 ステンレス
スペーサー 仕
様 PBT PPS(ポリフェニレンサ
材質 ジュラコン( ルファイド)
3 スチール POM) PTFE
スペーサー ガラス繊維4%入り ガラス繊維40%入り
4 アルミ 色 乳白色 黒 白色不透明 灰白色 こげ茶
スペーサー 耐熱温度(熱変形温度) 1.82MPa…110℃ 連続240℃不燃性 1.82MPa…140℃ 1.80MPa…260℃
5 ジュラコン UL 規格 UL94-HB(材料) UL94V-0(材料) UL94V-0(材料) UL94V-0(材料)
スペーサー
内径 φ2.0~3.0
6 PPS
スペーサー
7 ナイロン
スペーサー
PBT/
8 PTFE
スペーサー t L X:φd公差 +0.2
−0
ピーク/
9 ベーク/
ABS D D‒B T Z PS‒M
スペーサー d d′ D t L
品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価
10 スペーサー 0.5 D2030−5805 13 D2030−5805B 15 T2030−5805 16 − − − −
(その他)
2.0 3.0 5.0 0.8 1.0 D2030−5810 13 D2030−5810B 15 T2030−5810 16 − − − −
基板 1.5 D2030−5815 13 D2030−5815B 15 T2030−5815 16 − − − −
11垂直取付
パーツ 1.0 − − − − − − − − − −
2.6 4.6 8.0 1.0 2.0 − − − − − − − − − −
PC取付
パーツの規格 3.0 − − − − − − − − − −
角型 0.5 − − − − T2736−5805 16 Z2736−5805 24 − −
12 ピンヘッダー/
ソケット 0.8 1.0 − − − − T2736−5810 16 Z2736−5810 24 − −
丸型 1.5 − − − − T2736−5815 16 Z2736−5815 24 − −
13 ピンヘッダー/
ソケット 0.5 − − − − T2736−5105 16 Z2736−5105 24 − −
5.0
1.0 − − − − T2736−5110 16 Z2736−5110 24 − −
14基板装着
パーツ 1.0 1.5 − − − − T2736−5115 16 Z2736−5115 24 − −
2.0 − − − − T2736−5120 16 Z2736−5120 26 − −
15 LED取付 3.0 − − − − T2736−5130 16 Z2736−5130 26 − −
パーツ
2.7 3.6 0.5 D2736−6805 13 D2736−6805B 15 T2736−6805 16 − − − −
ワッシャー・
ブッシュ・ 0.8 1.0 D2736−6810 13 D2736−6810B 15 T2736−6810 16 − − − −
ネジの規格 1.5 D2736−6815 13 D2736−6815B 15 T2736−6815 16 − − − −
16 樹脂 0.5 D2736−6105 13 D2736−6105B 15 T2736−6105 16 − − PS2736−6105M 33
ワッシャー
6.0 1.0 D2736−6110 13 D2736−6110B 15 T2736−6110 16 − − PS2736−6110M 33
1.5 D2736−6115 13 D2736−6115B 15 T2736−6115 16 − − PS2736−6115M 33
17 金属
ワッシャー 1.0
2.0 D2736−6120 13 D2736−6120B 15 T2736−6120 16 − − PS2736−6120M 33
2.5 − − − − − − − − PS2736−6125M 33
18ゴム
ワッシャー 3.0 D2736−6130 13 D2736−6130B 15 T2736−6130 16 − − PS2736−6130M 33
0.5 D3035−5805 13 D3035−5805B 15 T3035−5805 16 − − − −
ブッシュ
19(樹脂/ 0.8 1.0 D3035−5810 13 D3035−5810B 15 T3035−5810 16 − − − −
金属)
1.5 D3035−5815 13 D3035−5815B 15 T3035−5815 16 − − − −
樹脂ネジ/
20 ボルト/ 0.5 D3035−5105 13 D3035−5105B 15 T3035−5105 16 − − PS3035−5105M 33
ナット
5.0 1.0 D3035−5110 13 D3035−5110B 15 T3035−5110 16 − − PS3035−5110M 33
金属ネジ/
21 ボルト/ 1.5 D3035−5115 13 D3035−5115B 15 T3035−5115 16 − − PS3035−5115M 33
ナット/ 1.0
ワッシャー 2.0 − − − − − − − − PS3035−5120M 33
メカニカル 2.5 − − − − − − − − PS3035−5125M 33
パーツの規格 3.0 − − − − − − − − PS3035−5130M 33
ローレット
22 0.5 D3035−6805 13 D3035−6805B 15 T3035−6805 16 − − PS3035−6805M 33
ツマミ/
ナット 3.0 3.5 1.0 D3035−6810 13 D3035−6810B 15 T3035−6810 16 − − PS3035−6810M 33
1.5 D3035−6815 13 D3035−6815B 15 T3035−6815 16 − − PS3035−6815M 33
23 セラミックス 0.8
パーツ 2.0 − − − − − − − − PS3035−6820M 33
D-sub 2.5 − − − − − − − − PS3035−6825M 33
24取付
パーツ 3.0 − − − − − − − − PS3035−6830M 33
6.0
0.5 D3035−6105 13 D3035−6105B 15 T3035−6105 16 − − PS3035−6105M 33
インサート
25ナット/ 1.0 D3035−6110 13 D3035−6110B 15 T3035−6110 16 − − PS3035−6110M 33
カラー
1.5 D3035−6115 13 D3035−6115B 15 T3035−6115 16 − − PS3035−6115M 33
1.0
26 メカニカル 2.0 D3035−6120 13 D3035−6120B 15 T3035−6120 16 − − PS3035−6120M 33
パーツ
2.5 D3035−6125 13 D3035−6125B 15 T3035−6125 16 − − PS3035−6125M 33
3.0 D3035−6130 13 D3035−6130B 15 T3035−6130 16 − − PS3035−6130M 33
材料資料
巻末資料 ※「−」は規格材料がございません。 ご注文個数 50個~
φD
φd +0.1 -0
φd' +0
-0.1
Page5
19 04
製品一覧
品番早見表
PEEK MCナイロン ABS ベーク ガラエポ パーツ資料
PE PE‒M(成型品) M A A‒B X G スペーサー
の規格
黄銅
スペーサー 1
ステンレス
スペーサー 2
PEEK(ポリエーテルエーテルケトン) MCナイロン ABS フェノール樹脂 ガラスエポキシ スチール
スペーサー 3
うす茶 青 アイボリー 黒 茶 透明黄緑 アルミ
スペーサー 4
1.82MPa…152℃ 1.82MPa…155℃ 連続使用温度:120℃ 1.82MPa…85℃
UL94V-0(材料) UL94-HB(材料) ジュラコン
スペーサー 5
PPS
スペーサー 6
ナイロン
スペーサー 7
PBT/
PTFE 8
スペーサー
ピーク/
PE PE‒M M A A‒B X G ベーク/
ABS 9
品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価 スペーサー
PE2030−5805 46 − − − − − − − − − − − − スペーサー
(その他)10
PE2030−5810 46 − − − − − − − − − − − −
PE2030−5815 46 − − − − − − − − − − − − 基板
垂直取付
− − − − − − − − − − X2646−8110 46 − − 11
パーツ
− − − − − − − − − − X2646−8120 46 − −
PC取付
− − − − − − − − − − X2646−8130 46 − − パーツの規格
− − − − − − − − − − − − − − 角型
ピンヘッダー/
− − − − − − − − − − − − − − 12
ソケット
− − − − − − − − − − − − − − 丸型
− − − − − − − − − − − − − − ピンヘッダー/13
ソケット
− − − − − − − − − − − − − −
− − − − − − − − − − − − − − 基板装着
パーツ14
− − − − − − − − − − − − − −
− − − − − − − − − − − − − − LED取付
パーツ15
PE2736−6805 46 − − − − − − − − − − − −
PE2736−6810 46 − − − − − − − − − − − − ワッシャー・
ブッシュ・
PE2736−6815 46 − − − − − − − − − − − − ネジの規格
PE2736−6105 46 PE2736−6105M 41 M2736−6105 46 A2736−6105 14 A2736−6105B 15 − − G2736−6105 98 樹脂
ワッシャー16
PE2736−6110 46 PE2736−6110M 41 M2736−6110 46 A2736−6110 14 A2736−6110B 15 − − G2736−6110 98
PE2736−6115 46 PE2736−6115M 41 M2736−6115 46 A2736−6115 14 A2736−6115B 15 − − G2736−6115 98 金属
ワッシャー17PE2736−6120 51 PE2736−6120M 41 M2736−6120 46 A2736−6120 14 A2736−6120B 15 − − G2736−6120 98
− − PE2736−6125M 41 M2736−6125 51 A2736−6125 14 A2736−6125B 15 − − G2736−6125 98
ゴム
PE2736−6130 56 PE2736−6130M 41 M2736−6130 51 A2736−6130 14 A2736−6130B 15 − − G2736−6130 98 ワッシャー18
PE3035−5805 46 − − − − − − − − − − − −
ブッシュ
PE3035−5810 46 − − − − − − − − − − − − (樹脂/19
金属)
PE3035−5815 46 − − − − − − − − − − − −
PE3035−5105 46 PE3035−5105M 39 M3035−5105 48 A3035−5105 14 A3035−5105B 15 − − G3035−5105 93 樹脂ネジ/
ボルト/20
ナット
PE3035−5110 46 PE3035−5110M 39 M3035−5110 48 A3035−5110 14 A3035−5110B 15 − − G3035−5110 93
PE3035−5115 46 PE3035−5115M 39 M3035−5115 50 A3035−5115 14 A3035−5115B 15 − − G3035−5115 93 金属ネジ/
ボルト/
ナット/ 21
− − PE3035−5120M 39 M3035−5120 50 A3035−5120 14 A3035−5120B 15 − − G3035−5120 93 ワッシャー
− − PE3035−5125M 39 M3035−5125 52 A3035−5125 14 A3035−5125B 15 − − G3035−5125 93 メカニカル
− − PE3035−5130M 39 M3035−5130 53 A3035−5130 14 A3035−5130B 15 − − G3035−5130 93 パーツの規格
PE3035−6805 46 PE3035−6805M 41 M3035−6805 46 A3035−6805 14 A3035−6805B 15 − − G3035−6805 98 ローレット
ツマミ/ 22
PE3035−6810 46 PE3035−6810M 41 M3035−6810 46 A3035−6810 14 A3035−6810B 15 − − G3035−6810 98 ナット
PE3035−6815 46 PE3035−6815M 41 M3035−6815 46 A3035−6815 14 A3035−6815B 15 − − G3035−6815 98
セラミックス
− − PE3035−6820M 41 M3035−6820 46 A3035−6820 14 A3035−6820B 15 − − G3035−6820 98 パーツ23
− − PE3035−6825M 41 M3035−6825 48 A3035−6825 14 A3035−6825B 15 − − G3035−6825 98 D-sub
− − PE3035−6830M 41 M3035−6830 48 A3035−6830 14 A3035−6830B 15 − − G3035−6830 98 取付24
パーツ
PE3035−6105 46 PE3035−6105M 41 M3035−6105 46 A3035−6105 14 A3035−6105B 15 − − G3035−6105 98
インサート
PE3035−6110 46 PE3035−6110M 41 M3035−6110 46 A3035−6110 14 A3035−6110B 15 − − G3035−6110 98 ナット/25
カラー
PE3035−6115 46 PE3035−6115M 41 M3035−6115 46 A3035−6115 14 A3035−6115B 15 − − G3035−6115 98
PE3035−6120 51 PE3035−6120M 41 M3035−6120 46 A3035−6120 14 A3035−6120B 15 − − G3035−6120 98 メカニカル
パーツ26
PE3035−6125 51 PE3035−6125M 41 M3035−6125 48 A3035−6125 14 A3035−6125B 15 − − G3035−6125 98
PE3035−6130 56 PE3035−6130M 41 M3035−6130 48 A3035−6130 14 A3035−6130B 15 − − G3035−6130 98
材料資料
※「−」は規格材料がございません。 ご注文個数 50個~ 巻末資料
Page6
19 05 樹脂ブッシュ M3用(内径d=φ3.0) RoHS2対応品
●Resin bushing ●树脂护线环
製品一覧
品番早見表
パーツ資料 ジュラコン PTFE PBT PPS
品番
スペーサー D D‒B T Z PS‒M(成型品)
の規格
1 黄銅
スペーサー 外観
2 ステンレス
スペーサー 仕
様 PBT PPS(ポリフェニレンサ
材質 ジュラコン( ルファイド)
3 スチール POM) PTFE
スペーサー ガラス繊維4%入り ガラス繊維40%入り
4 アルミ 色 乳白色 黒 白色不透明 灰白色 こげ茶
スペーサー 耐熱温度(熱変形温度) 1.82MPa…110℃ 連続240℃不燃性 1.82MPa…140℃ 1.80MPa…260℃
5 ジュラコン UL 規格 UL94-HB(材料) UL94V-0(材料) UL94V-0(材料) UL94V-0(材料)
スペーサー
内径 φ3.0
6 PPS
スペーサー
7 ナイロン
スペーサー
PBT/
8 PTFE
スペーサー t L X:φd公差 +0.2
−0
ピーク/
9 ベーク/
ABS D D‒B T Z PS‒M
スペーサー d d′ D t L
品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価
10 スペーサー
(その他) 0.5 D3037−5805 13 D3037−5805B 15 T3037−5805 16 Z3037−5805 24 − −
0.8 1.0 D3037−5810 13 D3037−5810B 15 T3037−5810 16 Z3037−5810 24 − −
基板
11垂直取付 1.5 D3037−5815 13 D3037−5815B 15 T3037−5815 16 Z3037−5815 24 − −
パーツ 0.5 − − − − T3037−5105 16 − − − −
PC取付 5.0 1.0 − − − − T3037−5110 16 − − − −
パーツの規格 1.5 − − − − T3037−5115 16 − − − −
1.0
角型
12 2.0 − − − − T3037−5120 16 − − − −
ピンヘッダー/
ソケット 2.5 − − − − T3037−5125 16 − − − −
丸型 3.0 − − − − T3037−5130 16 − − − −
13 ピンヘッダー/
ソケット 0.5 D3037−6105 13 D3037−6105B 15 T3037−6105 16 − − PS3037−6105M 33
1.0 D3037−6110 13 D3037−6110B 15 T3037−6110 16 − − PS3037−6110M 33
14基板装着
パーツ 1.5 D3037−6115 13 D3037−6115B 15 T3037−6115 16 − − PS3037−6115M 33
3.7 6.0 1.0
2.0 D3037−6120 13 D3037−6120B 15 T3037−6120 16 − − PS3037−6120M 33
15 LED取付
パーツ 2.5 D3037−6125 13 D3037−6125B 15 T3037−6125 16 − − PS3037−6125M 33
3.0 D3037−6130 13 D3037−6130B 15 T3037−6130 17 − − PS3037−6130M 33
ワッシャー・
ブッシュ・ 0.5 D3037−7805 13 D3037−7805B 15 − − − − − −
ネジの規格
0.8 1.0 D3037−7810 13 D3037−7810B 15 − − − − − −
16 樹脂
ワッシャー 1.5 D3037−7815 13 D3037−7815B 15 − − − − − −
0.5 D3037−7105 14 D3037−7105B 15 T3037−7105 17 − − PS3037−7105M 34
17 金属 7.0 1.0 D3037−7110 14 D3037−7110B 15 T3037−7110 17 − − PS3037−7110M 34
ワッシャー
1.5 D3037−7115 14 D3037−7115B 15 T3037−7115 17 − − PS3037−7115M 34
3.0 1.0
2.0 D3037−7120 14 D3037−7120B 15 T3037−7120 17 − − PS3037−7120M 34
18ゴム
ワッシャー 2.5 D3037−7125 14 D3037−7125B 15 T3037−7125 19 − − PS3037−7125M 34
ブッシュ 3.0 D3037−7130 14 D3037−7130B 15 T3037−7130 19 − − PS3037−7130M 34
19(樹脂/
金属) 0.5 D3040−5805 13 D3040−5805B 15 T3040−5805 16 − − − −
5.0 0.8 1.0 D3040−5810 13 D3040−5810B 15 T3040−5810 16 − − − −
樹脂ネジ/
20 ボルト/
ナット 1.5 D3040−5815 13 D3040−5815B 15 T3040−5815 16 − − − −
0.5 D3040−6105 13 D3040−6105B 15 T3040−6105 16 − − − −
金属ネジ/
21 ボルト/
ナット/ 1.0 D3040−6110 13 D3040−6110B 15 T3040−6110 16 − − − −
ワッシャー 1.5 D3040−6115 13 D3040−6115B 15 T3040−6115 16 − − − −
6.0 1.0
メカニカル 2.0 D3040−6120 13 D3040−6120B 15 T3040−6120 16 − − − −
パーツの規格
2.5 D3040−6125 13 D3040−6125B 15 T3040−6125 16 − − − −
ローレット
22ツマミ/ 3.0 D3040−6130 13 D3040−6130B 15 T3040−6130 16 − − − −
ナット 4.0
0.5 D3040−7805 14 D3040−7805B 15 T3040−7805 17 − − − −
23 セラミックス 0.8 1.0 D3040−7810 14 D3040−7810B 15 T3040−7810 17 − − − −
パーツ
1.5 D3040−7815 14 D3040−7815B 15 T3040−7815 17 − − − −
D-sub 0.5 D3040−7105 14 D3040−7105B 15 T3040−7105 17 − − PS3040−7105M 34
24取付
パーツ 7.0 1.0 D3040−7110 14 D3040−7110B 15 T3040−7110 17 − − PS3040−7110M 34
インサート 1.5 D3040−7115 14 D3040−7115B 15 T3040−7115 17 − − PS3040−7115M 34
25ナット/ 1.0
カラー 2.0 D3040−7120 14 D3040−7120B 15 T3040−7120 17 − − PS3040−7120M 34
2.5 D3040−7125 14 D3040−7125B 15 T3040−7125 19 − − PS3040−7125M 34
26 メカニカル
パーツ 3.0 D3040−7130 14 D3040−7130B 15 T3040−7130 19 − − PS3040−7130M 34
※「−」は規格材料がございません。 ご注文個数 50個~
材料資料
巻末資料
φD
φd +0.1 -0
φd' +0
-0.1
Page7
19 06
製品一覧
品番早見表
PEEK MCナイロン ABS ベーク ガラエポ パーツ資料
PE PE‒M(成型品) M A A‒B X G スペーサー
の規格
黄銅
スペーサー 1
ステンレス
スペーサー 2
PEEK(ポリエーテルエーテルケトン) MCナイロン ABS フェノール樹脂 ガラスエポキシ スチール
スペーサー 3
うす茶 青 アイボリー 黒 茶 透明黄緑 アルミ
1.82MPa…152℃ 1.82MPa…155℃ 連続使用温度:120℃ 1.82MPa…85℃ スペーサー 4
UL94V-0(材料) UL94-HB(材料) ジュラコン
スペーサー 5
PPS
スペーサー 6
ナイロン
スペーサー 7
PBT/
PTFE 8
スペーサー
ピーク/
PE PE‒M M A A‒B X G ベーク/
ABS 9
スペーサー
品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価
PE3037−5805 46 − − − − − − − − − − − − スペーサー
(その他)10
PE3037−5810 46 − − − − − − − − − − − −
PE3037−5815 46 − − − − − − − − − − − − 基板
垂直取付11
− − − − − − − − − − − − − − パーツ
− − − − − − − − − − − − − − PC取付
− − − − − − − − − − − − − − パーツの規格
− − − − − − − − − − − − − − 角型
ピンヘッダー/ 12
− − − − − − − − − − − − − − ソケット
− − − − − − − − − − − − − − 丸型
ピンヘッダー/
PE3037−6105 46 PE3037−6105M 41 M3037−6105 46 A3037−6105 14 A3037−6105B 15 − − G3037−6105 98 13
ソケット
PE3037−6110 46 PE3037−6110M 41 M3037−6110 46 A3037−6110 14 A3037−6110B 15 − − G3037−6110 98
基板装着
PE3037−6115 46 PE3037−6115M 41 M3037−6115 46 A3037−6115 14 A3037−6115B 15 − − G3037−6115 98 パーツ14
PE3037−6120 51 PE3037−6120M 41 M3037−6120 46 A3037−6120 14 A3037−6120B 15 − − G3037−6120 98
PE3037−6125 51 PE3037−6125M 41 M3037−6125 48 A3037−6125 14 A3037−6125B 15 − − G3037−6125 98 LED取付
パーツ15
PE3037−6130 56 PE3037−6130M 41 M3037−6130 48 A3037−6130 14 A3037−6130B 15 − − G3037−6130 98
PE3037−7805 56 − − − − − − − − − − − − ワッシャー・
ブッシュ・
ネジの規格
PE3037−7810 61 − − − − − − − − − − − −
PE3037−7815 66 − − − − − − − − − − − − 樹脂
ワッシャー16
PE3037−7105 61 PE3037−7105M 44 M3037−7105 46 A3037−7105 15 A3037−7105B 16 − − G3037−7105 108
PE3037−7110 61 PE3037−7110M 44 M3037−7110 46 A3037−7110 15 A3037−7110B 16 − − G3037−7110 108 金属
ワッシャー17
PE3037−7115 66 PE3037−7115M 44 M3037−7115 46 A3037−7115 15 A3037−7115B 16 − − G3037−7115 108
PE3037−7120 71 PE3037−7120M 44 M3037−7120 46 A3037−7120 15 A3037−7120B 16 − − G3037−7120 108 ゴム
ワッシャー18PE3037−7125 76 PE3037−7125M 44 M3037−7125 48 A3037−7125 15 A3037−7125B 16 − − G3037−7125 108
PE3037−7130 81 PE3037−7130M 44 M3037−7130 48 A3037−7130 15 A3037−7130B 16 − − G3037−7130 108 ブッシュ
PE3040−5805 46 − − − − − − − − − − − − (樹脂/19
金属)
PE3040−5810 46 − − − − − − − − − − − −
樹脂ネジ/
PE3040−5815 46 − − − − − − − − − − − − ボルト/20
ナット
PE3040−6105 46 − − − − − − − − − − − −
金属ネジ/
PE3040−6110 46 − − − − − − − − − − − − ボルト/
ナット/ 21
PE3040−6115 46 − − − − − − − − − − − − ワッシャー
PE3040−6120 51 − − − − − − − − − − − − メカニカル
パーツの規格
PE3040−6125 51 − − − − − − − − − − − −
PE3040−6130 56 − − − − − − − − − − − − ローレット
ツマミ/ 22
PE3040−7805 56 − − − − − − − − − − − − ナット
PE3040−7810 61 − − − − − − − − − − − − セラミックス
パーツ23PE3040−7815 66 − − − − − − − − − − − −
PE3040−7105 56 PE3040−7105M 45 M3040−7105 46 A3040−7105 15 A3040−7105B 16 − − G3040−7105 108 D-sub
取付
PE3040−7110 61 PE3040−7110M 45 M3040−7110 46 A3040−7110 15 A3040−7110B 16 − − G3040−7110 108 24
パーツ
PE3040−7115 66 PE3040−7115M 45 M3040−7115 46 A3040−7115 15 A3040−7115B 16 − − G3040−7115 108 インサート
PE3040−7120 71 PE3040−7120M 45 M3040−7120 46 A3040−7120 15 A3040−7120B 16 − − G3040−7120 108 ナット/25
カラー
PE3040−7125 76 PE3040−7125M 45 M3040−7125 48 A3040−7125 15 A3040−7125B 16 − − G3040−7125 108
PE3040−7130 81 PE3040−7130M 45 M3040−7130 48 A3040−7130 15 A3040−7130B 16 − − G3040−7130 108 メカニカル
パーツ26
※「−」は規格材料がございません。 ご注文個数 50個~
材料資料
巻末資料
Page8
19 07 樹脂ブッシュ M3用(内径d=φ3.0~3.2) RoHS2対応品
●Resin bushing ●树脂护线环
製品一覧
品番早見表
パーツ資料 ジュラコン PTFE PBT PPS
品番
スペーサー D D‒B T Z PS‒M(成型品)
の規格
1 黄銅
スペーサー 外観
2 ステンレス
スペーサー 仕
様 PBT PPS(ポリフェニレンサ
材質 ジュラコン( ルファイド)
POM) PTFE
3 スチール
スペーサー ガラス繊維4%入り ガラス繊維40%入り
色 乳白色 黒 白色不透明 灰白色 こげ茶
4 アルミ
スペーサー 耐熱温度(熱変形温度) 1.82MPa…110℃ 連続240℃不燃性 1.82MPa…140℃ 1.80MPa…260℃
UL 規格 UL94-HB(材料) UL94V-0(材料) UL94V-0(材料) UL94V-0(材料)
5 ジュラコン
スペーサー
内径 φ3.0~3.2
6 PPS
スペーサー
7 ナイロン
スペーサー
PBT/
8 PTFE
スペーサー t L X:φd公差 +0.2
−0
ピーク/
9 ベーク/
ABS D D‒B T Z PS‒M
スペーサー d d′ D t L
品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価
10 スペーサー
(その他) 0.5 D3040−8105 14 D3040−8105B 16 T3040−8105 17 − − − −
1.0 D3040−8110 14 D3040−8110B 16 T3040−8110 17 − − − −
基板
11垂直取付 1.0 1.5 D3040−8115 14 D3040−8115B 16 T3040−8115 17 − − − −
パーツ 2.0 D3040−8120 14 D3040−8120B 16 T3040−8120 19 − − − −
4.0 8.0
PC取付 3.0 D3040−8130 14 D3040−8130B 16 T3040−8130 19 − − − −
パーツの規格 0.5 D3040−8505 14 D3040−8505B 16 T3040−8505 19 − − − −
3.0
角型
12 1.5 1.0 D3040−8510 14 D3040−8510B 16 T3040−8510 19 − − − −
ピンヘッダー/
ソケット 1.5 D3040−8515 14 D3040−8515B 16 T3040−8515 19 − − − −
丸型 1.0 − − − − − − − − − −
13 ピンヘッダー/
ソケット 2.0 − − − − − − − − − −
5.0 9.0 1.0
3.0 − − − − − − − − − −
14基板装着
パーツ 4.0 − − − − − − − − − −
0.5 − − − − − − Z3240−6805 24 − −
15 LED取付
パーツ 0.8 1.0 − − − − − − Z3240−6810 24 − −
1.5 − − − − − − Z3240−6815 24 − −
ワッシャー・
ブッシュ・ 0.5 − − − − − − Z3240−6105 24 − −
ネジの規格
6.0 1.0 − − − − − − Z3240−6110 24 − −
16 樹脂
ワッシャー 1.5 − − − − − − Z3240−6115 24 − −
1.0
2.0 − − − − − − Z3240−6120 26 − −
17 金属 2.5 − − − − − − Z3240−6125 26 − −
ワッシャー
3.0 − − − − − − Z3240−6130 26 − −
0.5 D3240−7805 14 D3240−7805B 16 T3240−7805 17 − − PS3240−7805M 34
18ゴム
ワッシャー 1.0 D3240−7810 14 D3240−7810B 16 T3240−7810 17 − − PS3240−7810M 34
ブッシュ 1.5 D3240−7815 14 D3240−7815B 16 T3240−7815 17 − − PS3240−7815M 34
19(樹脂/ 0.8
金属) 3.2 4.0 2.0 − − − − − − − − PS3240−7820M 34
2.5 − − − − − − − − PS3240−7825M 34
樹脂ネジ/
20 ボルト/
ナット 3.0 − − − − − − − − PS3240−7830M 34
0.5 D3240−7105 14 D3240−7105B 16 T3240−7105 17 − − PS3240−7105M 34
金属ネジ/
21 ボルト/
ナット/ 1.0 D3240−7110 14 D3240−7110B 16 T3240−7110 17 − − PS3240−7110M 34
ワッシャー 7.0
1.5 D3240−7115 14 D3240−7115B 16 T3240−7115 17 − − PS3240−7115M 34
メカニカル 1.0 2.0 D3240−7120 14 D3240−7120B 16 T3240−7120 17 − − PS3240−7120M 34
パーツの規格
2.5 D3240−7125 14 D3240−7125B 16 T3240−7125 17 − − PS3240−7125M 34
ローレット
22ツマミ/ 3.0 D3240−7130 14 D3240−7130B 16 T3240−7130 17 − − PS3240−7130M 34
ナット 4.0 D3240−7140 16 D3240−7140B 18 T3240−7140 19 − − − −
23 セラミックス 0.5 D3240−7505 14 D3240−7505B 16 T3240−7505 17 − − − −
パーツ
1.5 1.0 D3240−7510 14 D3240−7510B 16 T3240−7510 17 − − − −
D-sub 1.5 D3240−7515 16 D3240−7515B 18 T3240−7515 17 − − − −
24取付
パーツ ※「−」は規格材料がございません。 ご注文個数 50個~
インサート
25ナット/
カラー
26 メカニカル
パーツ
材料資料
巻末資料
φD
φd +0.1 -0
φd' +0
-0.1
Page9
19 08
製品一覧
品番早見表
PEEK MCナイロン ABS ベーク ガラエポ パーツ資料
PE PE‒M(成型品) M A A‒B X G スペーサー
の規格
黄銅
スペーサー 1
ステンレス
スペーサー 2
PEEK(ポリエーテルエーテルケトン) MCナイロン ABS フェノール樹脂 ガラスエポキシ スチール
スペーサー 3
うす茶 青 アイボリー 黒 茶 透明黄緑 アルミ
1.82MPa…152℃ 1.82MPa…155℃ 連続使用温度:120℃ スペーサー 4
1.82MPa…85℃
UL94V-0(材料) UL94-HB(材料) ジュラコン
スペーサー 5
PPS
スペーサー 6
ナイロン
スペーサー 7
PBT/
PTFE 8
スペーサー
ピーク/
PE PE‒M M A A‒B X G ベーク/
ABS 9
スペーサー
品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価
PE3040−8105 61 − − − − − − − − − − − − スペーサー
(その他)10
PE3040−8110 66 − − − − − − − − − − − −
PE3040−8115 71 − − − − − − − − − − − − 基板
垂直取付11
PE3040−8120 76 − − − − − − − − − − − − パーツ
PE3040−8130 86 − − − − − − − − − − − − PC取付
− − − − − − − − − − − − − − パーツの規格
− − − − − − − − − − − − − − 角型
ピンヘッダー/ 12
− − − − − − − − − − − − − − ソケット
− − − − − − − − − − X3050−9110 49 − − 丸型
ピンヘッダー/
− − − − − − − − − − X3050−9120 49 − − 13
ソケット
− − − − − − − − − − X3050−9130 49 − −
基板装着
− − − − − − − − − − X3050−9140 49 − − パーツ14
− − − − − − − − − − − − − −
− − − − − − − − − − − − − − LED取付
パーツ15
− − − − − − − − − − − − − −
− − − − − − − − − − − − − − ワッシャー・
ブッシュ・
ネジの規格
− − − − − − − − − − − − − −
− − − − − − − − − − − − − − 樹脂
ワッシャー16
− − − − − − − − − − − − − −
− − − − − − − − − − − − − − 金属
ワッシャー17
− − − − − − − − − − − − − −
PE3240−7805 56 PE3240−7805M 45 M3240−7805 46 A3240−7805 15 A3240−7805B 16 − − G3240−7805 108 ゴム
ワッシャー18PE3240−7810 61 PE3240−7810M 45 M3240−7810 46 A3240−7810 15 A3240−7810B 16 − − G3240−7810 108
PE3240−7815 66 PE3240−7815M 45 M3240−7815 46 A3240−7815 15 A3240−7815B 16 − − G3240−7815 108 ブッシュ
− − PE3240−7820M 45 M3240−7820 46 A3240−7820 15 A3240−7820B 16 − − G3240−7820 108 (樹脂/19
金属)
− − PE3240−7825M 45 M3240−7825 48 A3240−7825 15 A3240−7825B 16 − − G3240−7825 108
樹脂ネジ/
− − PE3240−7830M 45 M3240−7830 48 A3240−7830 15 A3240−7830B 16 − − G3240−7830 108 ボルト/20
ナット
PE3240−7105 56 PE3240−7105M 45 M3240−7105 46 A3240−7105 15 A3240−7105B 16 − − G3240−7105 108
金属ネジ/
PE3240−7110 61 PE3240−7110M 45 M3240−7110 46 A3240−7110 15 A3240−7110B 16 − − G3240−7110 108 ボルト/
ナット/ 21
PE3240−7115 66 PE3240−7115M 45 M3240−7115 46 A3240−7115 15 A3240−7115B 16 − − G3240−7115 108 ワッシャー
PE3240−7120 71 PE3240−7120M 45 M3240−7120 46 A3240−7120 15 A3240−7120B 16 − − G3240−7120 108 メカニカル
パーツの規格
PE3240−7125 76 PE3240−7125M 45 M3240−7125 48 A3240−7125 15 A3240−7125B 16 − − G3240−7125 108
PE3240−7130 81 PE3240−7130M 45 M3240−7130 51 A3240−7130 15 A3240−7130B 16 − − G3240−7130 108 ローレット
ツマミ/ 22
PE3240−7140 86 − − M3240−7140 51 − − − − − − − − ナット
− − − − − − − − − − − − − − セラミックス
パーツ23
− − − − − − − − − − − − − −
− − − − − − − − − − − − − − D-sub
取付
※「−」は規格材料がございません。 ご注文個数 50個~ 24
パーツ
インサート
ナット/25
カラー
メカニカル
パーツ26
材料資料
巻末資料
Page10
19 09 樹脂ブッシュ M3/M4用(内径d=φ3.2~4.0) RoHS2対応品
●Resin bushing ●树脂护线环
製品一覧
品番早見表
パーツ資料 ジュラコン PTFE PBT PPS
品番
スペーサー D D‒B T Z PS‒M(成型品)
の規格
1 黄銅
スペーサー 外観
2 ステンレス
スペーサー 仕
様 PBT PPS(ポリフェニレンサ
材質 ジュラコン( ルファイド)
POM) PTFE
3 スチール
スペーサー ガラス繊維4%入り ガラス繊維40%入り
色 乳白色 黒 白色不透明 灰白色 こげ茶
4 アルミ
スペーサー 耐熱温度(熱変形温度) 1.82MPa…110℃ 連続240℃不燃性 1.82MPa…140℃ 1.80MPa…260℃
UL 規格 UL94-HB(材料) UL94V-0(材料)※白色のみ UL94V-0(材料) UL94V-0(材料)
5 ジュラコン
スペーサー
内径 φ3.2~4.0
6 PPS
スペーサー
7 ナイロン
スペーサー
PBT/
8 PTFE
スペーサー t L X:φd公差 +0.2
−0
ピーク/
9 ベーク/
ABS D D‒B T Z PS‒M
スペーサー d d′ D t L
品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価
10 スペーサー
(その他) 0.5 D3240−8805 14 D3240−8805B 16 T3240−8805 17 − − PS3240−8805M 35
1.0 D3240−8810 14 D3240−8810B 16 T3240−8810 17 − − PS3240−8810M 35
基板
11垂直取付 1.5 D3240−8815 14 D3240−8815B 16 T3240−8815 17 − − PS3240−8815M 35
パーツ 0.8
2.0 − − − − − − − − PS3240−8820M 35
PC取付 2.5 − − − − − − − − PS3240−8825M 35
パーツの規格 3.0 − − − − − − − − PS3240−8830M 35
角型
12 0.5 D3240−8105 14 D3240−8105B 16 T3240−8105 17 − − − −
ピンヘッダー/
ソケット 4.0 8.0 1.0 D3240−8110 14 D3240−8110B 16 T3240−8110 17 − − − −
丸型 1.5 D3240−8115 14 D3240−8115B 16 T3240−8115 17 − − − −
13 ピンヘッダー/ 1.0
ソケット 2.0 D3240−8120 14 D3240−8120B 16 T3240−8120 19 − − − −
2.5 D3240−8125 14 D3240−8125B 16 T3240−8125 19 − − − −
14基板装着
パーツ 3.0 D3240−8130 14 D3240−8130B 16 T3240−8130 19 − − − −
0.5 D3240−8505 14 D3240−8505B 16 T3240−8505 19 − − − −
15 LED取付
パーツ 1.5 1.0 D3240−8510 14 D3240−8510B 16 T3240−8510 19 − − − −
1.5 D3240−8515 14 D3240−8515B 16 T3240−8515 19 − − − −
ワッシャー・
ブッシュ・ 0.5 D3247−8805 14 D3247−8805B 16 T3247−8805 17 − − − −
ネジの規格
3.2 0.8 1.0 D3247−8810 14 D3247−8810B 16 T3247−8810 17 − − − −
16 樹脂
ワッシャー 1.5 D3247−8815 14 D3247−8815B 16 T3247−8815 17 − − − −
0.5 D3247−8105 14 D3247−8105B 16 T3247−8105 17 − − PS3247−8105M 35
17 金属 4.7 8.0 1.0 D3247−8110 14 D3247−8110B 16 T3247−8110 17 − − PS3247−8110M 35
ワッシャー
1.5 D3247−8115 14 D3247−8115B 16 T3247−8115 17 − − PS3247−8115M 35
1.0
2.0 D3247−8120 14 D3247−8120B 16 T3247−8120 19 − − PS3247−8120M 35
18ゴム
ワッシャー 2.5 D3247−8125 14 D3247−8125B 16 T3247−8125 19 − − PS3247−8125M 35
ブッシュ 3.0 D3247−8130 14 D3247−8130B 16 T3247−8130 19 − − PS3247−8130M 35
19(樹脂/
金属) 0.5 D3250−0105 14 D3250−0105B 16 T3250−0105 21 − − PS3250−0105M 38
1.0 D3250−0110 14 D3250−0110B 16 T3250−0110 21 − − PS3250−0110M 38
樹脂ネジ/
20 ボルト/
ナット 1.5 D3250−0115 14 D3250−0115B 16 T3250−0115 21 − − PS3250−0115M 38
1.0
2.0 D3250−0120 14 D3250−0120B 16 T3250−0120 21 − − PS3250−0120M 38
金属ネジ/
21 ボルト/
ナット/ 5.0 10.0 2.5 − − − − − − − − PS3250−0125M 38
ワッシャー 3.0 − − − − − − − − PS3250−0130M 38
メカニカル 2.0 D3250−0520 14 D3250−0520B 16 T3250−0520 21 − − − −
パーツの規格
1.5 3.0 D3250−0530 16 D3250−0530B 18 T3250−0530 24 − − − −
ローレット
22ツマミ/ 4.0 D3250−0540 16 D3250−0540B 18 T3250−0540 24 − − − −
ナット 0.5 D4050−9805 14 D4050−9805B 16 T4050−9805 19 − − − −
23 セラミックス 0.8 1.0 D4050−9810 14 D4050−9810B 16 T4050−9810 19 − − − −
パーツ
1.5 D4050−9815 14 D4050−9815B 16 T4050−9815 19 − − − −
D-sub 0.5 D4050−9105 14 D4050−9105B 15 T4050−9105 19 − − PS4050−9105M 35
24取付
パーツ 1.0 D4050−9110 14 D4050−9110B 15 T4050−9110 19 − − PS4050−9110M 35
4.0 5.0 9.0
インサート 1.5 D4050−9115 14 D4050−9115B 15 T4050−9115 19 − − PS4050−9115M 35
25ナット/
カラー 1.0 2.0 D4050−9120 14 D4050−9120B 16 T4050−9120 24 − − PS4050−9120M 35
2.5 − − − − − − − − PS4050−9125M 35
26 メカニカル
パーツ 3.0 D4050−9130 16 D4050−9130B 16 T4050−9130 24 − − PS4050−9130M 35
4.0 D4050−9140 16 D4050−9140B 18 T4050−9140 24 − − − −
材料資料 ※「−」は規格材料がございません。 ご注文個数 50個~
巻末資料
φD
φd +0.1 -0
φd' +0
-0.1
Page11
19 10
製品一覧
品番早見表
PEEK MCナイロン ABS ベーク ガラエポ パーツ資料
PE PE‒M(成型品) M A A‒B X G スペーサー
の規格
黄銅
スペーサー 1
ステンレス
スペーサー 2
PEEK(ポリエーテルエーテルケトン) MCナイロン ABS フェノール樹脂 ガラスエポキシ スチール
スペーサー 3
うす茶 青 アイボリー 黒 茶 透明黄緑 アルミ
1.82MPa…152℃ 1.82MPa…155℃ 連続使用温度: スペーサー 4
120℃ 1.82MPa…85℃
UL94V-0(材料) UL94-HB(材料) ジュラコン
スペーサー 5
PPS
スペーサー 6
ナイロン
スペーサー 7
PBT/
PTFE 8
スペーサー
ピーク/
PE PE‒M M A A‒B X G ベーク/
ABS 9
スペーサー
品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価
− − PE3240−8805M 45 M3240−8805 46 A3240−8805 15 A3240−8805B 16 − − G3240−8805 115 スペーサー
(その他)10
− − PE3240−8810M 45 M3240−8810 46 A3240−8810 15 A3240−8810B 16 − − G3240−8810 115
− − PE3240−8815M 45 M3240−8815 46 A3240−8815 15 A3240−8815B 16 − − G3240−8815 115 基板
垂直取付11
− − PE3240−8820M 45 M3240−8820 46 A3240−8820 15 A3240−8820B 16 − − G3240−8820 115 パーツ
− − PE3240−8825M 45 M3240−8825 48 A3240−8825 15 A3240−8825B 16 − − G3240−8825 115 PC取付
− − PE3240−8830M 45 M3240−8830 48 A3240−8830 15 A3240−8830B 16 − − G3240−8830 115 パーツの規格
PE3240−8105 61 − − − − − − − − − − − − 角型
ピンヘッダー/ 12
PE3240−8110 66 − − − − − − − − − − − − ソケット
PE3240−8115 71 − − − − − − − − − − − − 丸型
ピンヘッダー/
PE3240−8120 76 − − − − − − − − − − − − 13
ソケット
PE3240−8125 81 − − − − − − − − − − − −
基板装着
PE3240−8130 86 − − − − − − − − − − − − パーツ14
− − − − − − − − − − − − − −
− − − − − − − − − − − − − − LED取付
パーツ15
− − − − − − − − − − − − − −
− − − − − − − − − − − − − − ワッシャー・
ブッシュ・
ネジの規格
− − − − − − − − − − − − − −
− − − − − − − − − − − − − − 樹脂
ワッシャー16
PE3247−8105 61 PE3247−8105M 45 M3247−8105 46 A3247−8105 15 A3247−8105B 16 − − G3247−8105 115
PE3247−8110 66 PE3247−8110M 45 M3247−8110 46 A3247−8110 15 A3247−8110B 16 − − G3247−8110 115 金属
ワッシャー17
PE3247−8115 71 PE3247−8115M 45 M3247−8115 46 A3247−8115 15 A3247−8115B 16 − − G3247−8115 115
PE3247−8120 76 PE3247−8120M 45 M3247−8120 46 A3247−8120 15 A3247−8120B 16 − − G3247−8120 115 ゴム
ワッシャー18PE3247−8125 81 PE3247−8125M 45 M3247−8125 48 A3247−8125 15 A3247−8125B 16 − − G3247−8125 115
PE3247−8130 86 PE3247−8130M 45 M3247−8130 48 A3247−8130 15 A3247−8130B 16 − − G3247−8130 115 ブッシュ
PE3250−0105 71 PE3250−0105M 49 M3250−0105 46 A3250−0105 15 A3250−0105B 16 − − G3250−0105 183 (樹脂/19
金属)
PE3250−0110 76 PE3250−0110M 49 M3250−0110 46 A3250−0110 15 A3250−0110B 16 − − G3250−0110 183
樹脂ネジ/
PE3250−0115 81 PE3250−0115M 49 M3250−0115 46 A3250−0115 15 A3250−0115B 16 − − G3250−0115 183 ボルト/20
ナット
PE3250−0120 86 PE3250−0120M 49 M3250−0120 48 A3250−0120 15 A3250−0120B 16 − − G3250−0120 183
金属ネジ/
− − PE3250−0125M 49 M3250−0125 48 A3250−0125 15 A3250−0125B 16 − − G3250−0125 183 ボルト/
ナット/ 21
− − PE3250−0130M 49 M3250−0130 46 A3250−0130 15 A3250−0130B 16 − − G3250−0130 183 ワッシャー
PE3250−0520 86 − − − − − − − − − − − − メカニカル
パーツの規格
PE3250−0530 101 − − − − − − − − − − − −
PE3250−0540 116 − − − − − − − − − − − − ローレット
ツマミ/ 22
− − − − − − − − − − − − − − ナット
− − − − − − − − − − − − − − セラミックス
パーツ23
− − − − − − − − − − − − − −
PE4050−9105 71 PE4050−9105M 46 M4050−9105 46 A4050−9105 15 A4050−9105B 16 − − G4050−9105 128 D-sub
取付
PE4050−9110 76 PE4050−9110M 46 M4050−9110 46 A4050−9110 15 A4050−9110B 16 − − G4050−9110 128 24
パーツ
PE4050−9115 81 PE4050−9115M 46 M4050−9115 46 A4050−9115 15 A4050−9115B 16 − − G4050−9115 128 インサート
PE4050−9120 86 PE4050−9120M 46 M4050−9120 46 A4050−9120 15 A4050−9120B 16 − − G4050−9120 128 ナット/25
カラー
− − PE4050−9125M 46 M4050−9125 46 A4050−9125 15 A4050−9125B 16 − − G4050−9125 128
PE4050−9130 101 PE4050−9130M 46 M4050−9130 46 A4050−9130 17 A4050−9130B 18 − − G4050−9130 128 メカニカル
パーツ26
PE4050−9140 116 − − − − − − − − − − − −
※「−」は規格材料がございません。 ご注文個数 50個~ 材料資料
巻末資料
Page12
19 11 樹脂ブッシュ M4/M5用(内径d=φ4.0~5.0) RoHS2対応品
●Resin bushing ●树脂护线环
製品一覧
品番早見表
パーツ資料 ジュラコン PTFE PBT PPS
品番
スペーサー D D‒B T Z PS‒M(成型品)
の規格
1 黄銅
スペーサー 外観
2 ステンレス
スペーサー 仕
様 PBT PPS(ポリフェニレンサ
材質 ジュラコン( ルファイド)
3 スチール POM) PTFE
スペーサー ガラス繊維4%入り ガラス繊維40%入り
4 アルミ 色 乳白色 黒 白色不透明 灰白色 こげ茶
スペーサー 耐熱温度(熱変形温度) 1.82MPa…110℃ 連続240℃不燃性 1.82MPa…140℃ 1.80MPa…260℃
5 ジュラコン UL 規格 UL94-HB(材料) UL94V-0(材料)※白色のみ UL94V-0(材料) UL94V-0(材料)
スペーサー
内径 φ4.0~5.0
6 PPS
スペーサー
7 ナイロン
スペーサー
PBT/
8 PTFE
スペーサー t L X:φd公差 +0.2
−0
ピーク/
9 ベーク/
ABS D D‒B T Z PS‒M
スペーサー d d′ D t L
品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価
10 スペーサー
(その他) 0.5 D4050−9505 14 D4050−9505B 16 T4050−9505 19 − − − −
5.0 9.0 1.5 1.0 D4050−9510 14 D4050−9510B 16 T4050−9510 19 − − − −
基板
11垂直取付 1.5 D4050−9515 14 D4050−9515B 16 T4050−9515 19 − − − −
パーツ 4.0 1.0 − − − − − − − − − −
PC取付 2.0 − − − − − − − − − −
パーツの規格 6.0 10.0 1.0
3.0 − − − − − − − − − −
角型
12 4.0 − − − − − − − − − −
ピンヘッダー/
ソケット 0.5 − − − − − − Z4250−7105 24 − −
丸型 1.0 − − − − − − Z4250−7110 24 − −
13 ピンヘッダー/
ソケット 7.0 1.5 − − − − − − Z4250−7115 24 − −
2.0 − − − − − − Z4250−7120 26 − −
14基板装着
パーツ 3.0 − − − − − − Z4250−7130 26 − −
0.5 − − − − − − − − PS4250−9105M 35
15 LED取付
パーツ 4.2 5.0 1.0 1.0 D4250−9110 14 D4250−9110B 16 T4250−9110 19 − − PS4250−9110M 35
1.5 D4250−9115 14 D4250−9115B 16 T4250−9115 19 − − PS4250−9115M 35
ワッシャー・
ブッシュ・ 2.0 D4250−9120 14 D4250−9120B 16 T4250−9120 19 − − PS4250−9120M 35
ネジの規格 9.0
2.5 − − − − − − − − PS4250−9125M 35
16 樹脂
ワッシャー 3.0 D4250−9130 14 D4250−9130B 16 T4250−9130 24 − − PS4250−9130M 35
4.0 D4250−9140 16 D4250−9140B 18 T4250−9140 24 − − − −
17 金属 5.0 D4250−9150 16 D4250−9150B 18 T4250−9150 24 − − − −
ワッシャー
3.0 D4552−9530 16 D4552−9530B 18 T4552−9530 26 − − − −
4.5 5.2 9.0 1.5 4.0 D4552−9540 16 D4552−9540B 18 T4552−9540 26 − − − −
18ゴム
ワッシャー 5.0 D4552−9550 16 D4552−9550B 18 T4552−9550 26 − − − −
ブッシュ 0.5 − − − − − − − − PS5060−0105M 38
19(樹脂/
金属) 1.0 D5060−0110 16 D5060−0110B 18 T5060−0110 24 − − PS5060−0110M 38
1.5 D5060−0115 16 D5060−0115B 18 T5060−0115 24 − − PS5060−0115M 38
樹脂ネジ/
20 ボルト/
ナット 2.0 D5060−0120 16 D5060−0120B 18 T5060−0120 24 − − PS5060−0120M 38
1.0
2.5 − − − − − − − − PS5060−0125M 38
金属ネジ/
21 ボルト/
ナット/ 3.0 D5060−0130 16 D5060−0130B 18 T5060−0130 28 − − PS5060−0130M 38
ワッシャー 4.0 D5060−0140 18 D5060−0140B 20 T5060−0140 28 − − − −
5.0 6.0 10.0
メカニカル 5.0 D5060−0150 18 D5060−0150B 20 T5060−0150 28 − − − −
パーツの規格
1.0 D5060−0510 16 D5060−0510B 18 T5060−0510 24 − − − −
ローレット
22ツマミ/ 1.5 D5060−0515 16 D5060−0515B 18 T5060−0515 24 − − − −
ナット 2.0 D5060−0520 17 D5060−0520B 19 T5060−0520 24 − − − −
1.5
23 セラミックス 3.0 D5060−0530 17 D5060−0530B 19 T5060−0530 28 − − − −
パーツ
4.0 D5060−0540 18 D5060−0540B 20 T5060−0540 28 − − − −
D-sub 5.0 D5060−0550 18 D5060−0550B 20 T5060−0550 28 − − − −
24取付
パーツ ※「−」は規格材料がございません。 ご注文個数 50個~
インサート
25ナット/
カラー
26 メカニカル
パーツ
材料資料
巻末資料
φD
φd +0.1 -0
φd' +0
-0.1
Page13
19 12
製品一覧
品番早見表
PEEK MCナイロン ABS ベーク ガラエポ パーツ資料
PE PE‒M(成型品) M A A‒B X G スペーサー
の規格
黄銅
スペーサー 1
ステンレス
スペーサー 2
PEEK(ポリエーテルエーテルケトン) MCナイロン ABS フェノール樹脂 ガラスエポキシ スチール
スペーサー 3
うす茶 青 アイボリー 黒 茶 透明黄緑 アルミ
1.82MPa…152℃ 1.82MPa…155℃ 連続使用温度:120℃ スペーサー 4
1.82MPa…85℃
UL94V-0(材料) UL94-HB(材料) ジュラコン
スペーサー 5
PPS
スペーサー 6
ナイロン
スペーサー 7
PBT/
PTFE 8
スペーサー
ピーク/
PE PE‒M M A A‒B X G ベーク/
ABS 9
スペーサー
品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価
PE4050−9505 71 − − − − − − − − − − − − スペーサー
(その他)10
PE4050−9510 76 − − − − − − − − − − − −
PE4050−9515 81 − − − − − − − − − − − − 基板
垂直取付11
− − − − − − − − − − X4060−0110 56 − − パーツ
− − − − − − − − − − X4060−0120 56 − − PC取付
− − − − − − − − − − X4060−0130 56 − − パーツの規格
− − − − − − − − − − X4060−0140 56 − − 角型
ピンヘッダー/ 12
− − − − − − − − − − − − − − ソケット
− − − − − − − − − − − − − − 丸型
ピンヘッダー/
− − − − − − − − − − − − − − 13
ソケット
− − − − − − − − − − − − − −
基板装着
− − − − − − − − − − − − − − パーツ14
− − PE4250−9105M 46 M4250−9105 46 A4250−9105 15 A4250−9105B 16 − − G4250−9105 128
PE4250−9110 76 PE4250−9110M 46 M4250−9110 46 A4250−9110 15 A4250−9110B 16 − − G4250−9110 128 LED取付
パーツ15
PE4250−9115 81 PE4250−9115M 46 M4250−9115 46 A4250−9115 15 A4250−9115B 16 − − G4250−9115 128
PE4250−9120 86 PE4250−9120M 46 M4250−9120 46 A4250−9120 15 A4250−9120B 16 − − G4250−9120 128 ワッシャー・
ブッシュ・
ネジの規格
− − PE4250−9125M 46 M4250−9125 46 A4250−9125 15 A4250−9125B 16 − − G4250−9125 128
PE4250−9130 101 PE4250−9130M 46 M4250−9130 46 A4250−9130 15 A4250−9130B 16 − − G4250−9130 128 樹脂
ワッシャー16
PE4250−9140 116 − − M4250−9140 51 − − − − − − − −
PE4250−9150 126 − − − − − − − − − − − − 金属
ワッシャー17
− − − − − − − − − − − − − −
− − − − − − − − − − − − − − ゴム
ワッシャー18− − − − − − − − − − − − − −
− − PE5060−0105M 50 M5060−0105 46 A5060−0105 17 A5060−0105B 18 − − G5060−0105 183 ブッシュ
PE5060−0110 76 PE5060−0110M 50 M5060−0110 46 A5060−0110 17 A5060−0110B 18 − − G5060−0110 183 (樹脂/19
金属)
PE5060−0115 81 PE5060−0115M 50 M5060−0115 50 A5060−0115 17 A5060−0115B 18 − − G5060−0115 183
樹脂ネジ/
PE5060−0120 86 PE5060−0120M 50 M5060−0120 51 A5060−0120 17 A5060−0120B 18 − − G5060−0120 183 ボルト/20
ナット
− − PE5060−0125M 50 M5060−0125 51 A5060−0125 17 A5060−0125B 18 − − G5060−0125 183
金属ネジ/
PE5060−0130 101 PE5060−0130M 50 M5060−0130 51 A5060−0130 17 A5060−0130B 18 − − G5060−0130 183 ボルト/
ナット/ 21
PE5060−0140 116 − − − − − − − − − − − − ワッシャー
PE5060−0150 126 − − − − − − − − − − − − メカニカル
パーツの規格
PE5060−0510 76 − − − − − − − − − − − −
PE5060−0515 81 − − − − − − − − − − − − ローレット
ツマミ/ 22
PE5060−0520 86 − − − − − − − − − − − − ナット
PE5060−0530 101 − − − − − − − − − − − − セラミックス
パーツ23PE5060−0540 116 − − − − − − − − − − − −
PE5060−0550 126 − − − − − − − − − − − − D-sub
取付
※「−」は規格材料がございません。 ご注文個数 50個~ 24
パーツ
インサート
ナット/25
カラー
メカニカル
パーツ26
材料資料
巻末資料
Page14
19 13 樹脂ブッシュ M5/M6用(内径d=φ5.0~6.5) RoHS2対応品
●Resin bushing ●树脂护线环
製品一覧
品番早見表
パーツ資料 ジュラコン PTFE PBT PPS
品番
スペーサー D D‒B T Z PS‒M(成型品)
の規格
1 黄銅
スペーサー 外観
2 ステンレス
スペーサー 仕
様 PBT PPS(ポリフェニレンサ
材質 ジュラコン( ルファイド)
POM) PTFE
3 スチール
スペーサー ガラス繊維4%入り ガラス繊維40%入り
色 乳白色 黒 白色不透明 灰白色 こげ茶
4 アルミ
スペーサー 耐熱温度(熱変形温度) 1.82MPa…110℃ 連続240℃不燃性 1.82MPa…140℃ 1.80MPa…260℃
UL規格 UL94-HB(材料) UL94V-0(材料) UL94V-0(材料) UL94V-0(材料)
5 ジュラコン
スペーサー
内径 φ5.0~6.5
6 PPS
スペーサー
7 ナイロン
スペーサー
PBT/
8 PTFE
スペーサー t L X:φd公差 +0.2
−0
ピーク/
9 ベーク/
ABS D D‒B T Z PS‒M
スペーサー d d′ D t L
品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価
10 スペーサー
(その他) 0.5 D5060−2105 16 D5060−2105B 20 − − − − − −
1.0 D5060−2110 16 D5060−2110B 20 − − − − − −
基板
11垂直取付 1.5 D5060−2115 16 D5060−2115B 20 − − − − − −
パーツ 6.0 12.0 1.0 2.0 D5060−2120 16 D5060−2120B 20 − − − − − −
PC取付 3.0 D5060−2130 17 D5060−2130B 20 − − − − − −
パーツの規格 4.0 − − − − − − − − − −
角型
12 5.0 5.0 D5060−2150 18 D5060−2150B 20 − − − − − −
ピンヘッダー/
ソケット 1.0 − − − − − − − − − −
丸型 2.0 − − − − − − − − − −
13 ピンヘッダー/
ソケット 3.0 − − − − − − − − − −
8.0 12.0 1.0
4.0 − − − − − − − − − −
14基板装着
パーツ 5.0 − − − − − − − − − −
6.0 − − − − − − − − − −
15 LED取付
パーツ 0.5 − − − − − − Z5260−8105 26 − −
1.0 − − − − − − Z5260−8110 26 − −
ワッシャー・
ブッシュ・ 1.5 − − − − − − Z5260−8115 26 − −
ネジの規格 8.0 1.0
2.0 − − − − − − Z5260−8120 28 − −
16 樹脂
ワッシャー 3.0 − − − − − − Z5260−8130 28 − −
5.0 − − − − − − Z5260−8150 29 − −
17 金属 0.5 − − − − − − − − PS5260−2105M 43
ワッシャー 5.2 6.0
1.0 D5260−2110 16 D5260−2110B 19 T5260−2110 24 − − PS5260−2110M 43
1.5 D5260−2115 16 D5260−2115B 19 T5260−2115 24 − − PS5260−2115M 43
18ゴム
ワッシャー 2.0 D5260−2120 16 D5260−2120B 19 T5260−2120 28 − − PS5260−2120M 43
ブッシュ 12.0 1.0 2.5 − − − − − − − − PS5260−2125M 43
19(樹脂/
金属) 3.0 D5260−2130 18 D5260−2130B 21 T5260−2130 28 − − PS5260−2130M 43
4.0 D5260−2140 18 D5260−2140B 21 T5260−2140 34 − − − −
樹脂ネジ/
20 ボルト/
ナット 5.0 D5260−2150 18 D5260−2150B 21 T5260−2150 34 − − − −
6.0 D5260−2160 19 D5260−2160B 22 T5260−2160 36 − − − −
金属ネジ/
21 ボルト/
ナット/ 3.0 D6068−4530 22 D6068−4530B 25 T6068−4530 41 − − − −
ワッシャー 6.0 6.8 14.0 1.5 4.0 D6068−4540 22 D6068−4540B 25 T6068−4540 41 − − − −
メカニカル 5.0 D6068−4550 24 D6068−4550B 27 T6068−4550 41 − − − −
パーツの規格
1.0 D6580−3510 20 D6580−3510B 23 T6580−3510 31 − − − −
ローレット
22ツマミ/ 1.5 D6580−3515 20 D6580−3515B 23 T6580−3515 31 − − − −
ナット 2.0 D6580−3520 22 D6580−3520B 25 T6580−3520 31 − − − −
8.0 13.0 1.5
23 セラミックス 3.0 D6580−3530 22 D6580−3530B 25 T6580−3530 36 − − − −
パーツ 6.5
4.0 D6580−3540 22 D6580−3540B 25 T6580−3540 36 − − − −
D-sub 5.0 D6580−3550 24 D6580−3550B 27 T6580−3550 36 − − − −
24取付
パーツ 1.0 1.0 D6595−5110 21 D6595−5110B 24 T6595−5110 36 − − − −
9.5 15.0
インサート 1.5 1.5 D6595−5515 21 D6595−5515B 24 T6595−5515 36 − − − −
25ナット/
カラー ※「−」は規格材料がございません。 ご注文個数 50個~
26 メカニカル
パーツ
材料資料
巻末資料
φD
φd +0.1 -0
φd' +0
-0.1
Page15
19 14
製品一覧
品番早見表
PEEK MCナイロン ABS ベーク ガラエポ パーツ資料
PE PE‒M(成型品) M A A‒B X G スペーサー
の規格
黄銅
スペーサー 1
ステンレス
スペーサー 2
PEEK(ポリエーテルエーテルケトン) MCナイロン ABS フェノール樹脂 ガラスエポキシ スチール
スペーサー 3
うす茶 青 アイボリー 黒 茶 透明黄緑 アルミ
1.82MPa…152℃ 1.82MPa…155℃ 連続使用温度:120℃ 1.82MPa…85℃ スペーサー 4
UL94V-0(材料) UL94-HB(材料) ジュラコン
スペーサー 5
PPS
スペーサー 6
ナイロン
スペーサー 7
PBT/
PTFE 8
スペーサー
ピーク/
ベーク/
ABS 9
PE PE‒M M A A‒B X G スペーサー
品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価 スペーサー
(その他)10
PE5060−2105 71 − − − − − − − − − − − −
PE5060−2110 76 − − − − − − − − − − − − 基板
垂直取付11
PE5060−2115 81 − − − − − − − − − − − − パーツ
PE5060−2120 86 − − − − − − − − − − − − PC取付
PE5060−2130 101 − − − − − − − − − − − − パーツの規格
PE5060−2140 116 − − − − − − − − − − − − 角型
ピンヘッダー/ 12
PE5060−2150 126 − − − − − − − − − − − − ソケット
− − − − − − − − − − X5080−2110 66 − − 丸型
ピンヘッダー/
− − − − − − − − − − X5080−2120 66 − − 13
ソケット
− − − − − − − − − − X5080−2130 70 − −
基板装着
− − − − − − − − − − X5080−2140 70 − − パーツ14
− − − − − − − − − − X5080−2150 74 − −
− − − − − − − − − − X5080−2160 74 − − LED取付
パーツ15
− − − − − − − − − − − − − −
− − − − − − − − − − − − − − ワッシャー・
ブッシュ・
− − − − − − − − − − − − − − ネジの規格
− − − − − − − − − − − − − − 樹脂
ワッシャー16
− − − − − − − − − − − − − −
− − − − − − − − − − − − − − 金属
ワッシャー17
− − PE5260−2105M 51 M5260−2105 46 A5260−2105 17 A5260−2105B 18 − − G5260−2105 208
− − PE5260−2110M 51 M5260−2110 46 A5260−2110 17 A5260−2110B 18 − − G5260−2110 208 ゴム
− − PE5260−2115M 51 M5260−2115 50 A5260−2115 17 A5260−2115B 18 − − G5260−2115 208 ワッシャー18
− − PE5260−2120M 51 M5260−2120 51 A5260−2120 17 A5260−2120B 18 − − G5260−2120 208 ブッシュ
− − PE5260−2125M 51 M5260−2125 51 A5260−2125 17 A5260−2125B 18 − − G5260−2125 208 (樹脂/19
金属)
− − PE5260−2130M 51 M5260−2130 51 A5260−2130 19 A5260−2130B 20 − − G5260−2130 208
樹脂ネジ/
− − − − M5260−2140 56 − − − − − − − − ボルト/20
ナット
− − − − M5260−2150 56 − − − − − − − −
金属ネジ/
− − − − M5260−2160 56 − − − − − − − − ボルト/
ナット/ 21
− − − − − − − − − − − − − − ワッシャー
− − − − − − − − − − − − − − メカニカル
パーツの規格
− − − − − − − − − − − − − −
− − − − − − − − − − − − − − ローレット
ツマミ/ 22
− − − − − − − − − − − − − − ナット
− − − − − − − − − − − − − − セラミックス
− − − − − − − − − − − − − − パーツ23
− − − − − − − − − − − − − − D-sub
− − − − − − − − − − − − − − 取付24
パーツ
− − − − − − − − − − − − − −
インサート
− − − − − − − − − − − − − − ナット/25
カラー
※「−」は規格材料がございません。 ご注文個数 50個~
メカニカル
パーツ26
材料資料
巻末資料
Page16
19 15 PBTブッシュ(成型品) M2/M2.6/M3/M4/M5/M6/M8/M10/M16用(内径d=2.1~16.2) RoHS2対応品
●PBT bushing ●PBT 护线环
製品一覧
品番早見表
パーツ資料 仕 様 ・材 質/PBT ガラス繊維30%入
スペーサー ・色 /灰白色
の規格 ・熱変形温度/1.82MPa…207℃
1 黄銅 ・U L 規 格/UL94V-0(材料)
スペーサー
2 ステンレス
スペーサー
Z0000-0000M
3 スチール
スペーサー
4 アルミ
スペーサー
5 ジュラコン
スペーサー t L
6 PPS
スペーサー d d′ D t L 品 番 単価 d d′ D t L 品 番 単価
2.1 2.7 4.0 0.8 0.8 Z2127−4808M 9 6.0 1.2 6.5 Z3138−6165M 9
7 ナイロン 2.2 4.1 5.0 1.2 1.2 Z2241−5112M 9 3.8 1.2 Z3138−8112M 9
スペーサー 3.1 8.0 1.2
7.2 Z2535−6572M 9 2.8 Z3138−8128M 9
2.5 3.5 6.0 5.0
PBT/ 11.0 Z2535−6511M 9 4.8 7.9 1.1 0.8 Z3148−7108M 9
8 PTFE
スペーサー 2.6 5.0 6.6 1.5 6.0 Z2650−6160M 9 3.2 4.4 7.0 0.5 7.5 Z3244−7575M 9
ピーク/ 1.6 Z2935−6116M 9 4.3 10.0 1.0 3.0 Z3543−0130M 9
9 ベーク/
ABS 6.1 1.4 3.5
スペーサー 1.9 Z2935−6119M 9 5.2 6.4 0.6 1.6 Z3552−6616M 9
2.9 3.5
1.0 1.2 Z2935−6112M 9 3.9 4.8 6.4 3.2 1.6 Z3948−6316M 9
10 スペーサー 6.2
(その他) 1.2 1.4 Z2935−6114M 9 0.5 4.0 Z4050−0540M 9
5.0 10.0
3.4 5.5 1.0 0.8 Z3034−5108M 9 1.0 4.0 Z4050−0140M 9
基板 4.0
11垂直取付 1.8 2.3 Z3035−6123M 9 6.0 11.8 0.5 1.9 Z4060−1519M 9
パーツ
6.0 2.0 Z3035−6220M 9 7.9 11.9 2.6 3.0 Z4079−1230M 9
2.0
PC取付 3.2 Z3035−6232M 9 4.1 6.3 9.5 1.7 0.8 Z4163−9108M 9
パーツの規格
1.1 1.5 Z3035−6115M 9 4.3 6.7 12.7 1.5 1.5 Z4367−2115M 9
角型
12 ピンヘッダー/ 6.1 2.1 Z3035−6121M 9 6.0 9.0 2.0 8.0 Z4560−9280M 9
ソケット 1.4
3.0 Z3035−6130M 9 4.5 6.3 9.5 1.2 1.2 Z4563−9112M 9
丸型
13 ピンヘッダー/ 1.5 3.0 Z3035−62130M 9 9.7 15.7 5.0 6.5 Z4597−5565M 11
ソケット 3.5 1.9 2.9 Z3035−6129M 9 5.0 6.0 10.0 1.0 5.0 Z5060−0150M 9
6.2
2.0 2.5 Z3035−6225M 9 5.1 6.5 9.5 1.5 10.7 Z5165−9190M 9
14基板装着
パーツ 2.7 2.5 Z3035−62725M 9 5.5 8.0 11.0 1.3 8.0 Z5580−1180M 9
6.3 1.2 2.6 Z3035−6126M 9 6.0 7.5 14.0 1.2 1.8 Z6075−4118M 10
15 LED取付
パーツ 1.2 2.0 Z3035−6120M 9 6.2 7.9 15.0 1.5 4.0 Z6279−5140M 10
6.4
ワッシャー・ 1.3 2.0 Z3035−61320M 9 6.5 8.3 9.9 1.0 1.5 Z6583−9115M 9
ブッシュ・
ネジの規格 6.5 0.9 4.0 Z3035−6940M 9 6.6 9.8 14.0 0.9 1.7 Z6698−4917M 10
3.0
9.0 1.0 3.5 Z3035−9135M 9 8.3 11.0 25.4 1.6 2.3 Z8311−5123M 11
16 樹脂
ワッシャー 2.4 Z3036−6124M 9 10.0 11.4 16.0 0.7 0.8 Z1011−6708M 10
1.2
4.8 Z3036−6148M 9 16.2 17.4 21.0 0.8 2.8 Z6274−1828M 11
17 金属
ワッシャー 1.3 1.2 Z3036−6112M 9 ご注文個数 50個~
6.0 1.4 1.4 Z3036−6114M 9
18ゴム 1.5 1.5 Z3036−6115M 9
ワッシャー
3.6 3.2 Z3036−6232M 9
2.0
ブッシュ
19(樹脂/ 4.6 Z3036−6246M 9
金属) 6.1 2.0 1.5 Z3036−6215M 9
樹脂ネジ/ 2.9 Z3036−6129M 9
20 ボルト/ 6.2 1.9
ナット 12.0 Z3036−62112M 9
金属ネジ/ 6.4 1.3 2.0 Z3036−6120M 9
21 ボルト/
ナット/ 3.7 6.0 1.0 5.2 Z3037−6152M 9
ワッシャー
7.0 2.0 5.8 Z3050−7258M 9
メカニカル 5.0
パーツの規格 7.1 2.0 2.3 Z3050−7223M 9
ローレット
22ツマミ/
ナット
23 セラミックス
パーツ
D-sub
24取付
パーツ
インサート
25ナット/
カラー
26 メカニカル
パーツ
材料資料
巻末資料
φD
φd
φd'
Page17
PBTブッシュ(成型品) M3/M6用(内径d=φ3.0/3.1/3.2/6.3) RoHS2対応品 19 16
●PBT bushing ●PBT 护线环
製品一覧
品番早見表
仕 様 ・材 質/PBT ガラス繊維30%入 パーツ資料
・色 /灰白色 スペーサー
・熱変形温度/1.82MPa…207℃ の規格
・U L 規 格/UL94V-0(材料) 黄銅
スペーサー 1
ステンレス
スペーサー 2
Z0000-0000CM Z0000-0000SM
スチール
1.4 1.2 6.2 1 1 スペーサー 3
アルミ
スペーサー 4
ジュラコン
スペーサー 5
d d′ D t L 品 番 単価 d d′ D t L 品 番 単価
PPS
3.0 3.6 6.2 1.2 1.4 Z3036−6114CM 9 3.0 3.6 6.2 1.0 1.0 Z3036−6110SM 9 スペーサー 6
ご注文個数 50個~ ご注文個数 50個~
ナイロン
スペーサー 7
Z0000-0000VM Z0000-0000LM
PBT/
2.6 0.6 4 1.8 PTFE 8
スペーサー
ピーク/
ベーク/
ABS 9
スペーサー
スペーサー
(その他)10
2.95 0.8
d d′ D t L 品 番 単価 d d′ D t L 品 番 単価 基板
垂直取付11
3.1 7.3 11.5 0.6 2.6 Z3173−1626VM 9 3.2 5.0 12.0 1.8 4.0 Z3250−2140LM 9 パーツ
ご注文個数 50個~ ご注文個数 50個~ PC取付
パーツの規格
Z0000-0000DM 角型
ピンヘッダー/ 12
ソケット
9.6
6.3 2.4 1 丸型
ピンヘッダー/13
ソケット
基板装着
パーツ14
LED取付
d d′ D t L 品 番 単価 パーツ15
6.3 9.6 13.0 1.0 2.4 Z6396−3124DM 9 ワッシャー・
ご注文個数 50個~ ブッシュ・
ネジの規格
樹脂
ワッシャー16
金属
ワッシャー17
ゴム
ワッシャー18
ブッシュ
(樹脂/19
金属)
樹脂ネジ/
ボルト/20
ナット
金属ネジ/
ボルト/
ナット/ 21
ワッシャー
メカニカル
パーツの規格
ローレット
ツマミ/ 22
ナット
セラミックス
パーツ23
D-sub
取付24
パーツ
インサート
ナット/25
カラー
メカニカル
パーツ26
材料資料
巻末資料
φ11.5
φ6.2
φ13
φ7.3
8.75 φ3.6
φ3.1
5.8 φ3
φ6.3
φ12
5.79
φ5
φ3.2
φ3.6
φ3
φ6.2
Page18
19 17 ツバ厚樹脂ブッシュ M2.6/M3/M4/M5/M6/M8/M10/M12用(内径d=φ2.7/3.2/4.2/5.2/6.2/8.2/10.2/12.2) RoHS2対応品
●bushing ●护线环
製品一覧
品番早見表
パーツ資料 仕 様 ・材 質/ジュラコン(POM)・材 質/ジュラコン(POM)・材 質/PTFE ・材 質/PEEK
スペーサー ・色 /乳白色 ・色 /黒 ・色 /白色不透明 ポリエーテルエーテルケトン
の規格 ・熱変形温度/1.82MPa…110℃ ・熱変形温度/1.82MPa…110℃ ・耐熱温度/連続240℃不燃性 ・色 /うす茶
1 黄銅 ・UL規格/UL94-HB(材料) ・UL規格/UL94-HB(材料) ・UL規格/UL94V-0(材料) ・熱変形温度/1.82MPa…155℃
スペーサー ・UL規格/UL94相当V-0(材料)
2 ステンレス
スペーサー 内径 POM POM黒 PTFE PEEK
φ 材質
2.7 L 品 番 単価 品 番 単価 品 番 単価 品 番 単価
3 スチール
スペーサー 2.0 D2750−1020L 23 D2750−1020LB 26 T2750−1020L 40 PE2750−1020L 181
2.5 D2750−1025L 23 D2750−1025LB 26 T2750−1025L 41 PE2750−1025L 188
4 アルミ 3.0 D2750−1030L 23 D2750−1030LB 26 T2750−1030L 42 PE2750−1030L 195
スペーサー
3.5 D2750−1035L 25 D2750−1035LB 26 T2750−1035L 43 PE2750−1035L 202
5 ジュラコン 4.0 D2750−1040L 25 D2750−1040LB 27 T2750−1040L 44 PE2750−1040L 211
スペーサー
5.0 D2750−1050L 25 D2750−1050LB 27 T2750−1050L 46 PE2750−1050L 224
6.0 D2750−1060L 27 D2750−1060LB 30 T2750−1060L 49 PE2750−1060L 244
6 PPS 3 L
スペーサー 8.0 D2750−1080L 28 D2750−1080LB 31 T2750−1080L 55 PE2750−1080L 284
10.0 D2750−10100L 31 D2750−10100LB 32 T2750−10100L 59 PE2750−10100L 312
7 ナイロン
スペーサー ※PEEKのみ公差±0.15 12.0 D2750−10120L 32 D2750−10120LB 33 T2750−10120L 63 PE2750−10120L 340
ご注文個数 50個~(PEEKのみ10個~)
PBT/
8 PTFE
スペーサー 内径 材質 POM POM黒 PTFE PEEK
φ3.2
ピーク/ L 品 番 単価 品 番 単価 品 番 単価 品 番 単価
9 ベーク/
ABS 2.0 D3260−1220L 24 D3260−1220LB 27 T3260−1220L 44 PE3260−1220L 201
スペーサー
2.5 D3260−1225L 24 D3260−1225LB 27 T3260−1225L 45 PE3260−1225L 210
10 スペーサー
(その他) 3.0 D3260−1230L 24 D3260−1230LB 27 T3260−1230L 47 PE3260−1230L 218
3.5 D3260−1235L 26 D3260−1235LB 28 T3260−1235L 48 PE3260−1235L 226
基板
11垂直取付 4.0 D3260−1240L 26 D3260−1240LB 28 T3260−1240L 49 PE3260−1240L 236
パーツ 5.0 D3260−1250L 26 D3260−1250LB 29 T3260−1250L 52 PE3260−1250L 252
PC取付
パーツの規格 3 L 6.0 D3260−1260L 28 D3260−1260LB 31 T3260−1260L 55 PE3260−1260L 274
8.0 D3260−1280L 29 D3260−1280LB 33 T3260−1280L 63 PE3260−1280L 320
角型
12 ピンヘッダー/ 10.0 D3260−12100L 33 D3260−12100LB 34 T3260−12100L 68 PE3260−12100L 354
ソケット ※PEEKのみ公差±0.15 12.0 D3260−12120L 34 D3260−12120LB 35 T3260−12120L 73 PE3260−12120L 388
丸型 ご注文個数 50個~(PEEKのみ10個~)
13 ピンヘッダー/
ソケット
内径 φ 材質 POM POM黒 PTFE PEEK
4.2
14基板装着 L 品 番 単価 品 番 単価 品 番 単価 品 番 単価
パーツ
2.0 D4280−1420L 27 D4280−1420LB 32 T4280−1420L 58 PE4280−1420L 295
3.0 D4280−1430L 28 D4280−1430LB 33 T4280−1430L 61 PE4280−1430L 321
15 LED取付
パーツ 4.0 D4280−1440L 29 D4280−1440LB 34 T4280−1440L 65 PE4280−1440L 348
ワッシャー・ 5.0 D4280−1450L 30 D4280−1450LB 35 T4280−1450L 69 PE4280−1450L 375
ブッシュ・
ネジの規格 6.0 D4280−1460L 33 D4280−1460LB 38 T4280−1460L 75 PE4280−1460L 425
8.0 D4280−1480L 35 D4280−1480LB 40 T4280−1480L 83 PE4280−1480L 478
16 樹脂
ワッシャー
3 L 10.0 D4280−14100L 37 D4280−14100LB 42 T4280−14100L 90 PE4280−14100L 534
12.0 D4280−14120L 42 D4280−14120LB 46 T4280−14120L 101 PE4280−14120L 590
17 金属
ワッシャー 14.0 D4280−14140L 44 D4280−14140LB 48 T4280−14140L 107 PE4280−14140L 651
※PEEKのみ公差±0.15 16.0 D4280−14160L 46 D4280−14160LB 50 T4280−14160L 115 PE4280−14160L 707
18ゴム
ワッシャー ご注文個数 50個~(PEEKのみ10個~)
材質 POM POM黒 PTFE PEEK
ブッシュ
19(樹脂/ 内径 φ5.2 L 品 番 単価 品 番 単価 品 番 単価 品 番 単価
金属)
2.0 D5210−1620L 28 D5210−1620LB 34 T5210−1620L 67 PE5210−1620L 319
樹脂ネジ/
20 ボルト/ 3.0 D5210−1630L 29 D5210−1630LB 35 T5210−1630L 71 PE5210−1630L 348
ナット
4.0 D5210−1640L 30 D5210−1640LB 37 T5210−1640L 76 PE5210−1640L 378
金属ネジ/
21 ボルト/ 5.0 D5210−1650L 32 D5210−1650LB 38 T5210−1650L 81 PE5210−1650L 408
ナット/
ワッシャー 6.0 D5210−1660L 35 D5210−1660LB 42 T5210−1660L 89 PE5210−1660L 462
メカニカル 8.0 D5210−1680L 37 D5210−1680LB 44 T5210−1680L 98 PE5210−1680L 520
パーツの規格 10.0 D5210−16100L 40 D5210−16100LB 47 T5210−16100L 108 PE5210−16100L 583
3 L
ローレット
22 12.0 D5210−16120L 46 D5210−16120LB 52 T5210−16120L 121 PE5210−16120L 645
ツマミ/
ナット 14.0 D5210−16140L 48 D5210−16140LB 54 T5210−16140L 130 PE5210−16140L 712
※PEEKのみ公差±0.15 16.0 D5210−16160L 50 D5210−16160LB 56 T5210−16160L 140 PE5210−16160L 774
23 セラミックス
パーツ ご注文個数 50個~(PEEKのみ10個~)
D-sub
24取付
パーツ
インサート
25ナット/
カラー
26 メカニカル
パーツ
材料資料
巻末資料
φ16 φ14 φ12 φ10
φ5.2 φ4.2 φ3.2 φ2.7
φ10 φ8 φ6 φ5
Page19
19 18
製品一覧
品番早見表
パーツ資料
スペーサー
の規格
黄銅
スペーサー 1
ステンレス
内径 φ 材質 POM POM黒 PTFE PEEK スペーサー 2
6.2 L 品 番 単価 品 番 単価 品 番 単価 品 番 単価
2.0 D6212−1820L 133 D6212−1820LB 142 T6212−1820L 191 PE6212−1820L 742 スチール
スペーサー 3
3.0 D6212−1830L 135 D6212−1830LB 144 T6212−1830L 197 PE6212−1830L 779
4.0 D6212−1840L 136 D6212−1840LB 145 T6212−1840L 203 PE6212−1840L 810 アルミ
スペーサー 4
6.0 D6212−1860L 140 D6212−1860LB 149 T6212−1860L 216 PE6212−1860L 880
8.0 D6212−1880L 150 D6212−1880LB 157 T6212−1880L 234 PE6212−1880L 975 ジュラコン
スペーサー 5
10.0 D6212−18100L 153 D6212−18100LB 160 T6212−18100L 246 PE6212−18100L 1,042
12.0 D6212−18120L 156 D6212−18120LB 163 T6212−18120L 258 PE6212−18120L 1,108
5 L PPS
14.0 D6212−18140L 160 D6212−18140LB 167 T6212−18140L 273 PE6212−18140L 1,188 スペーサー 6
16.0 D6212−18160L 168 D6212−18160LB 178 T6212−18160L 294 PE6212−18160L 1,277
ナイロン
※PEEKのみ公差±0.15 18.0 D6212−18180L 170 D6212−18180LB 181 T6212−18180L 304 PE6212−18180L 1,334 スペーサー 7
ご注文個数 50個~(PEEKのみ10個~)
PBT/
PTFE 8
内径 φ 材質 POM POM黒 PTFE PEEK
8.2 スペーサー
L 品 番 単価 品 番 単価 品 番 単価 品 番 単価 ピーク/
ベーク/
2.0 D8214−2020L 157 D8214−2020LB 166 T8214−2020L 229 PE8214−2020L 817 ABS 9
スペーサー
3.0 D8214−2030L 159 D8214−2030LB 168 T8214−2030L 237 PE8214−2030L 854
4.0 D8214−2040L 160 D8214−2040LB 169 T8214−2040L 244 PE8214−2040L 885 スペーサー
(その他)10
6.0 D8214−2060L 163 D8214−2060LB 172 T8214−2060L 259 PE8214−2060L 955
8.0 D8214−2080L 178 D8214−2080LB 188 T8214−2080L 288 PE8214−2080L 1,065 基板
垂直取付11
10.0 D8214−20100L 181 D8214−20100LB 191 T8214−20100L 302 PE8214−20100L 1,132 パーツ
12.0 D8214−20120L 184 D8214−20120LB 194 T8214−20120L 316 PE8214−20120L 1,198 PC取付
5 L パーツの規格
14.0 D8214−20140L 187 D8214−20140LB 198 T8214−20140L 334 PE8214−20140L 1,278
16.0 D8214−20160L 203 D8214−20160LB 213 T8214−20160L 363 PE8214−20160L 1,389 角型
ピンヘッダー/ 12
※PEEKのみ公差±0.15 18.0 D8214−20180L 205 D8214−20180LB 216 T8214−20180L 375 PE8214−20180L 1,447 ソケット
ご注文個数 50個~(PEEKのみ10個~) 丸型
ピンヘッダー/13
ソケット
内径 材質 POM POM黒 PTFE PEEK
φ10.2 L 品 番 単価 品 番 単価 品 番 単価 品 番 単価 基板装着
パーツ14
2.0 D1016−2520L 191 D1016−2520LB 200 T1016−2520L 300 PE1016−2520L 1,076
4.0 D1016−2540L 195 D1016−2540LB 204 T1016−2540L 323 PE1016−2540L 1,178 LED取付
パーツ156.0 D1016−2560L 200 D1016−2560LB 209 T1016−2560L 348 PE1016−2560L 1,285
8.0 D1016−2580L 279 D1016−2580LB 294 T1016−2580L 453 PE1016−2580L 1,650 ワッシャー・
10.0 D1016−25100L 284 D1016−25100LB 299 T1016−25100L 476 PE1016−25100L 1,750 ブッシュ・
ネジの規格
12.0 D1016−25120L 288 D1016−25120LB 303 T1016−25120L 499 PE1016−25120L 1,849 樹脂
14.0 D1016−25140L 293 D1016−25140LB 309 T1016−25140L 526 PE1016−25140L 1,971 ワッシャー16
5 L
16.0 D1016−25160L 335 D1016−25160LB 351 T1016−25160L 589 PE1016−25160L 2,239
金属
18.0 D1016−25180L 339 D1016−25180LB 355 T1016−25180L 609 PE1016−25180L 2,326 ワッシャー17
※PEEKのみ公差±0.15 20.0 D1016−25200L 343 D1016−25200LB 359 T1016−25200L 632 PE1016−25200L 2,425
ご注文個数 50個~(PEEKのみ10個~) ゴム
ワッシャー18
内径 φ 材質 POM POM黒 PTFE PEEK
12.2 ブッシュ
L 品 番 単価 品 番 単価 品 番 単価 品 番 単価 (樹脂/19
金属)
2.0 D1218−3020L 204 D1218−3020LB 214 T1218−3020L 359 PE1218−3020L 1,316
4.0 D1218−3040L 210 D1218−3040LB 222 T1218−3040L 394 PE1218−3040L 1,464 樹脂ネジ/
ボルト/20
ナット
6.0 D1218−3060L 218 D1218−3060LB 230 T1218−3060L 430 PE1218−3060L 1,616
金属ネジ/
8.0 D1218−3080L 300 D1218−3080LB 318 T1218−3080L 547 PE1218−3080L 2,030 ボルト/
ナット/ 21
10.0 D1218−30100L 306 D1218−30100LB 325 T1218−30100L 581 PE1218−30100L 2,175 ワッシャー
12.0 D1218−30120L 313 D1218−30120LB 332 T1218−30120L 614 PE1218−30120L 2,317 メカニカル
14.0 D1218−30140L 321 D1218−30140LB 341 T1218−30140L 655 PE1218−30140L 2,492 パーツの規格
5 L 16.0 D1218−30160L 366 D1218−30160LB 386 T1218−30160L 730 PE1218−30160L 2,810 ローレット
ツマミ/ 22
18.0 D1218−30180L 372 D1218−30180LB 393 T1218−30180L 759 PE1218−30180L 2,934 ナット
※PEEKのみ公差±0.15 20.0 D1218−30200L 378 D1218−30200LB 400 T1218−30200L 793 PE1218−30200L 3,076
セラミックス
ご注文個数 50個~(PEEKのみ10個~) パーツ23
D-sub
取付24
パーツ
インサート
ナット/25
カラー
メカニカル
パーツ26
材料資料
巻末資料
φ30 φ25 φ20 φ18
φ12.2 φ10.2 φ8.2 φ6.2
φ18 φ16 φ14 φ12
Page20
19 19 金属ブッシュ切削加工 M2/M2.6/M3用( 内径d=2.0~3.0) RoHS2対応品
●Metal bushing ●金属护线环
製品一覧
品番早見表
パーツ資料 仕 様 ・材 質/快削黄銅(C3604BD)カドミウム含有率75ppm未満 ・材 質/鉄 快削鋼(SUM)
スペーサー ・処 理/B-T ニッケルメッキ(Ni) ・処 理/F-T 三価クロムクロメート
の規格 B-TC メッキ無
1 黄銅 ・材 質/鉛レス快削アルミ(CB156)鉛含有率10ppm未満
スペーサー
・材 質/快削ステンレス鋼(SUS303) ・処 理/L-T 酸洗
2 ステンレス ・処 理/U-T 脱脂 L-TK 無電解ニッケルメッキ
スペーサー
L-TB 黒アルマイト
3 スチール
スペーサー
4 アルミ 処理による品番末尾
スペーサー
黄銅 メッキ無 B0000-0000TC
5 ジュラコン アルミ 無電解ニッケルメッキ L0000-0000TK
スペーサー
アルミ 黒アルマイト L0000-0000TB
t L
6 PPS
スペーサー
黄銅 ステンレス 鉄 アルミ
7 ナイロン
スペーサー
d d′ D t L B-T B-TC U-T F-T L-T L-TK L-TB
PBT/ ニッケルメッキ メッキ無 脱脂 三価クロム 酸洗 無電解ニッケルメッキ 黒アルマイト
8 PTFE
スペーサー 品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価 品 番 単価
ピーク/
9 ベーク/ 0.5 B2030-5805T 22 B2030-5805TC 21 U2030-5805T 24 F2030-5805T 22 L2030-5805T 19 L2030-5805TK 29 L2030-5805TB 49
ABS
スペーサー 2.0 3.0 5.0 0.8 1.0 B2030-5810T 23 B2030-5810TC 22 U2030-5810T 25 F2030-5810T 23 L2030-5810T 19 L2030-5810TK 29 L2030-5810TB 49
1.5 B2030-5815T 23 B2030-5815TC 22 U2030-5815T 25 F2030-5815T 23 L2030-5815T 19 L2030-5815TK 30 L2030-5815TB 50
10 スペーサー
(その他) 1.0 B2646-8110T 25 B2646-8110TC 24 U2646-8110T 27 F2646-8110T 25 L2646-8110T 19 L2646-8110TK 31 L2646-8110TB 51
基板 2.6 4.6 8.0 1.0 2.0 B2646-8120T 26 B2646-8120TC 25 U2646-8120T 28 F2646-8120T 26 L2646-8120T 19 L2646-8120TK 32 L2646-8120TB 51
11垂直取付
パーツ 3.0 B2646-8130T 26 B2646-8130TC 25 U2646-8130T 28 F2646-8130T 26 L2646-8130T 20 L2646-8130TK 33 L2646-8130TB 51
0.5 B2736-5805T 22 B2736-5805TC 21 U2736-5805T 24 F2736-5805T 22 L2736-5805T 19 L2736-5805TK 29 L2736-5805TB 50
PC取付
パーツの規格 0.8 1.0 B2736-5810T 22 B2736-5810TC 21 U2736-5810T 24 F2736-5810T 22 L2736-5810T 19 L2736-5810TK 29 L2736-5810TB 50
1.5 B2736-5815T 23 B2736-5815TC 22 U2736-5815T 25 F2736-5815T 23 L2736-5815T 19 L2736-5815TK 30 L2736-5815TB 50
角型
12 ピンヘッダー/ 0.5 B2736-5105T 23 B2736-5105TC 22 U2736-5105T 25 F2736-5105T 23 L2736-5105T 19 L2736-5105TK 29 L2736-5105TB 50
ソケット 5.0
1.0 B2736-5110T 23 B2736-5110TC 22 U2736-5110T 25 F2736-5110T 23 L2736-5110T 19 L2736-5110TK 29 L2736-5110TB 50
丸型
13 ピンヘッダー/ 1.0 1.5 B2736-5115T 23 B2736-5115TC 22 U2736-5115T 25 F2736-5115T 23 L2736-5115T 19 L2736-5115TK 30 L2736-5115TB 50
ソケット
2.0 B2736-5120T 23 B2736-5120TC 22 U2736-5120T 25 F2736-5120T 23 L2736-5120T 19 L2736-5120TK 30 L2736-5120TB 50
14基板装着 3.0 B2736-5130T 23 B2736-5130TC 22 U2736-5130T 25 F2736-5130T 23 L2736-5130T 19 L2736-5130TK 30 L2736-5130TB 50
パーツ 2.7 3.6
0.5 B2736-6805T 23 B2736-6805TC 22 U2736-6805T 25 F2736-6805T 23 L2736-6805T 20 L2736-6805TK 30 L2736-6805TB 50
15 LED取付 0.8 1.0 B2736-6810T 23 B2736-6810TC 22 U2736-6810T 25 F2736-6810T 23 L2736-6810T 20 L2736-6810TK 30 L2736-6810TB 50
パーツ 1.5 B2736-6815T 23 B2736-6815TC 22 U2736-6815T 25 F2736-6815T 23 L2736-6815T 20 L2736-6815TK 30 L2736-6815TB 50
ワッシャー・ 0.5 B2736-6105T 23 B2736-6105TC 22 U2736-6105T 25 F2736-6105T 23 L2736-6105T 20 L2736-6105TK 30 L2736-6105TB 50
ブッシュ・ 6.0
ネジの規格 1.0 B2736-6110T 23 B2736-6110TC 22 U2736-6110T 25 F2736-6110T 23 L2736-6110T 20 L2736-6110TK 30 L2736-6110TB 50
1.0 1.5 B2736-6115T 23 B2736-6115TC 22 U2736-6115T 25 F2736-6115T 23 L2736-6115T 20 L2736-6115TK 30 L2736-6115TB 50
16 樹脂
ワッシャー 2.0 B2736-6120T 24 B2736-6120TC 23 U2736-6120T 26 F2736-6120T 24 L2736-6120T 20 L2736-6120TK 31 L2736-6120TB 50
3.0 B2736-6130T 25 B2736-6130TC 24 U2736-6130T 27 F2736-6130T 25 L2736-6130T 20 L2736-6130TK 32 L2736-6130TB 51
17 金属
ワッシャー 3.4 6.0 1.0 0.8 B3034-6108T 24 B3034-6108TC 23 U3034-6108T 26 F3034-6108T 24 L3034-6108T 19 L3034-6108TK 31 L3034-6108TB 50
0.5 B3035-5805T 23 B3035-5805TC 22 U3035-5805T 25 F3035-5805T 23 L3035-5805T 19 L3035-5805TK 29 L3035-5805TB 50
18ゴム
ワッシャー 0.8 1.0 B3035-5810T 23 B3035-5810TC 22 U3035-5810T 25 F3035-5810T 23 L3035-5810T 19 L3035-5810TK 30 L3035-5810TB 50
1.5 B3035-5815T 22 B3035-5815TC 21 U3035-5815T 24 F3035-5815T 22 L3035-5815T 19 L3035-5815TK 30 L3035-5815TB 50
ブッシュ
19(樹脂/ 0.5 B3035-5105T 23 B3035-5105TC 22 U3035-5105T 25 F3035-5105T 23 L3035-5105T 19 L3035-5105TK 29 L3035-5105TB 50
金属) 5.0 1.0 B3035-5110T 23 B3035-5110TC 22 U3035-5110T 25 F3035-5110T 23 L3035-5110T 19 L3035-5110TK 30 L3035-5110TB 50
樹脂ネジ/
20 1.5 B3035-5115T 23 B3035-5115TC 22 U3035-5115T 25 F3035-5115T 23 L3035-5115T 19 L3035-5115TK 30 L3035-5115TB 50
ボルト/ 1.0
ナット 2.0 B3035-5120T 23 B3035-5120TC 22 U3035-5120T 25 F3035-5120T 23 L3035-5120T 19 L3035-5120TK 30 L3035-5120TB 50
金属ネジ/ 2.5 B3035-5125T 23 B3035-5125TC 22 U3035-5125T 25 F3035-5125T 23 L3035-5125T 19 L3035-5125TK 30 L3035-5125TB 50
21 ボルト/
ナット/
ワッシャー 3.0 B3035-5130T 23 B3035-5130TC 22 U3035-5130T 25 F3035-5130T 23 L3035-5130T 19 L3035-5130TK 30 L3035-5130TB 50
3.0
3.5 0.5 B3035-6805T 24 B3035-6805TC 23 U3035-6805T 26 F3035-6805T 24 L3035-6805T 19 L3035-6805TK 30 L3035-6805TB 50
メカニカル
パーツの規格 1.0 B3035-6810T 24 B3035-6810TC 23 U3035-6810T 26 F3035-6810T 24 L3035-6810T 19 L3035-6810TK 31 L3035-6810TB 50
ローレット 1.5 B3035-6815T 24 B3035-6815TC 23 U3035-6815T 26 F3035-6815T 24 L3035-6815T 19 L3035-6815TK 30 L3035-6815TB 50
22ツマミ/ 0.8
ナット 2.0 B3035-6820T 24 B3035-6820TC 23 U3035-6820T 26 F3035-6820T 24 L3035-6820T 19 L3035-6820TK 30 L3035-6820TB 50
2.5 B3035-6825T 24 B3035-6825TC 23 U3035-6825T 26 F3035-6825T 24 L3035-6825T 19 L3035-6825TK 31 L3035-6825TB 50
23 セラミックス 6.0
パーツ 3.0 B3035-6830T 24 B3035-6830TC 23 U3035-6830T 26 F3035-6830T 24 L3035-6830T 19 L3035-6830TK 31 L3035-6830TB 50
0.5 B3035-6105T 24 B3035-6105TC 23 U3035-6105T 26 F3035-6105T 24 L3035-6105T 19 L3035-6105TK 30 L3035-6105TB 50
D-sub
24取付 1.0 B3035-6110T 24 B3035-6110TC 23 U3035-6110T 26 F3035-6110T 24 L3035-6110T 19 L3035-6110TK 31 L3035-6110TB 50
パーツ 1.0
1.5 B3035-6115T 24 B3035-6115TC 23 U3035-6115T 26 F3035-6115T 24 L3035-6115T 19 L3035-6115TK 31 L3035-6115TB 50
インサート
25ナット/ 2.0 B3035-6120T 24 B3035-6120TC 23 U3035-6120T 26 F3035-6120T 24 L3035-6120T 20 L3035-6120TK 31 L3035-6120TB 50
カラー ご注文個数 50個~
26 メカニカル
パーツ
材料資料
巻末資料
φD
φd +0.1 -0
φd' +0
-0.1
