【ヒロスギ総合カタログ】スペーサー(その他)

製品カタログ

レニー、チタン、ガラエポ、ポリカーボネートスペーサーをご紹介

★無料サンプルプレゼント★
冊子版カタログ請求頂きますと製品30種入りのサンプルプレゼント!
https://hirosugi.co.jp/form_hirosugi/index.php

プリント基板取付、ロボット部品、産業機械、通信機器、海洋機器
配電盤、耐化学装置など様々な用途に使用いただけるスペーサーです。

【取り扱い製品】
○チタンスペーサー
・特徴:高強度、耐熱性、軽量、耐塩性
・形状:六角両メネジ(M3/M4)
   :六角オネジメネジ(M3/M4)
   :丸形中空(M3/M4)
※ネジやボルト、ワッシャーも取り揃えございます。

○RENYスペーサー
・特徴:高強度、耐熱性、耐油性、金属代替材料
・形状:六角オネジメネジ(M3/M4)
※ワッシャーや各種ネジ類も取り揃えございます。

○ガラエポスペーサー
・特徴:難燃性、低導電率、耐熱性
・形状:丸型中空(M2用/M2.6用/M3用/M4用/M5用/M6用)
※ブッシュも取扱いございます。

○ポリカーボネート
・特徴:高い透明性・自己消火性、耐衝撃性
・形状:丸型中空(M2用/M2.6用/M3用/M4用/M5用/M6用)

標準品に近い形状、サイズであれば特注品の製作も可能です!

お申し込みから最短当日で無料カタログ発送いたします。
製品仕様のお問い合わせやサンプル依頼も承ります。
お気軽にお申し込み下さい。

サンプル請求例
-------------------
サンプル希望
品番:BSB-310E 4個

このカタログについて

ドキュメント名 【ヒロスギ総合カタログ】スペーサー(その他)
ドキュメント種別 製品カタログ
ファイルサイズ 2.3Mb
登録カテゴリ
取り扱い企業 株式会社廣杉計器 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

Page2

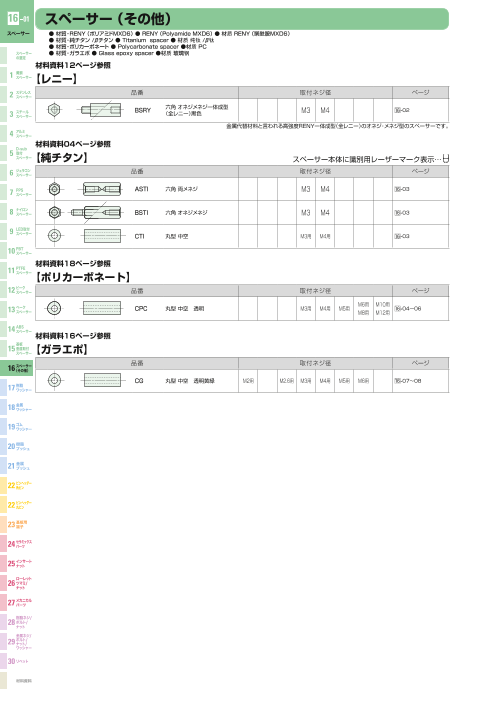

16 01 スペーサー(その他) スペーサー ● 材質・RENY(ポリアミドMXD6) ● RENY(Polyamide MXD6) ● 材质 RENY(聚酰胺MXD6) ● 材質・純チタン /βチタン ● Titanium spacer ● 材质 纯钛 /β钛 ● 材質・ポリカーボネート ● Polycarbonate spacer ●材质 PC スペーサー ● 材質・ガラエポ ● Glass epoxy spacer ●材质 玻璃钢 の選定 材料資料12ページ参照 1 黄銅 スペーサー【レニー】  2 ステンレス 品番 取付ネジ径 ページ スペーサー BSRY 六角 オネジメネジ一体成型 3 スチール M3 M4 - 02 スペーサー (全レニー)黒色 金属代替材料と言われる高強度RENY一体成型(全レニー)のオネジ・メネジ型のスペーサーです。 4 アルミ スペーサー 材料資料04ページ参照 D-sub 5 取付 スペーサー【純チタン】  スペーサー本体に識別用レーザーマーク表示… 6 ジュラコン スペーサー 品番 取付ネジ径 ページ 7 PPS ASTI 六角 両メネジ M3 M4 - 03 スペーサー 8 ナイロン スペーサー BSTI 六角 オネジメネジ M3 M4 - 04 9 LED取付 スペーサー CTI 丸型 中空 M3用 M4用 -0 5 10 PBT スペーサー 材料資料18ページ参照 11 PTFE スペーサー【ポリカーボネート】  12ピーク スペーサー 品番 取付ネジ径 ページ 13 ベーク スペーサー CPC M6用 M10用 丸型 中空 透明 M3用 M4用 M5用 -0 6~08 M8用 M12用 14 ABS スペーサー 材料資料16ページ参照 基板 15 垂直取付 スペーサー【ガラエポ】  品番 取付ネジ径 ページ 16スペーサー (その他) CG 丸型 中空 透明黄緑 M2用 M2.6用 M3用 M4用 M5用 M6用 -0 9~10 17 樹脂 ワッシャー 18 金属 ワッシャー 19ゴム ワッシャー 20樹脂 ブッシュ 21金属 ブッシュ 22 ピンヘッダー 丸ピン 22 ピンヘッダー 角ピン 23基板用 端子 24 セラミックス パーツ 25インサート ナット ローレット 26ツマミ/ ナット 27メカニカル パーツ 樹脂ネジ/ 28ボルト/ ナット 金属ネジ/ 29ボルト/ ナット/ ワッシャー 30 金属/樹脂 リベット 材料資料 2022総合_16_スペーサー(その他)_001-011.indd 1 /243/22 09:44
Page3

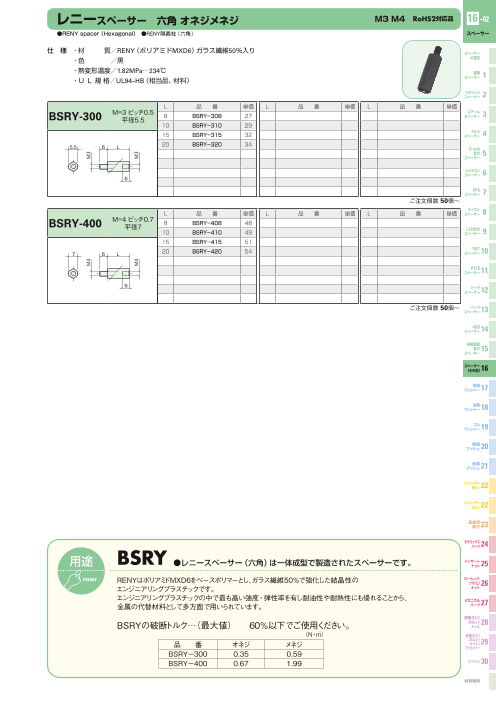

レニースペーサー 六角 オネジメネジ M3 M4 RoHS2対応品 16 02 ●RENY spacer( Hexagonal) ●RENY隔离柱(六角) スペーサー 仕 様 ・材   質/RENY(ポリアミドMXD6)ガラス繊維50%入り スペーサー     ・色    /黒 の選定     ・熱変形温度/1.82MPa…234℃ 黄銅 1     ・U L 規 格/UL94–HB(材料) スペーサー ステンレス スペーサー 2 L 品  番 単価 L 品  番 単価 L 品  番 単価 スチール BSRY-300 M=3 ピッチ0.5 3 平径5.5 8 BSRY−308 24 スペーサー 10 BSRY−310 26 15 BSRY−315 アルミ 29 スペーサー 4 5.5 6 L 20 BSRY−320 31 D-sub 取付 5 スペーサー ジュラコン スペーサー 6 6 PPS スペーサー 7 ご注文個数 50個~ ナイロン L 品  番 単価 L 品  番 単価 L 品  番 単価 スペーサー 8 BSRY-400 M=4 ピッチ0.7 平径7 8 BSRY−408 45 10 BSRY−410 46 LED取付 スペーサー 9 15 BSRY−415 48 PBT 7 6 L 20 BSRY−420 51 スペーサー10 PTFE スペーサー11 6 ピーク スペーサー12 ご注文個数 50個~ ベーク スペーサー13 ABS スペーサー14 基板垂直 取付15 スペーサー スペーサー (その他)16 樹脂 ワッシャー17 金属 ワッシャー18 ゴム ワッシャー19 樹脂 ブッシュ20 金属 ブッシュ21 ピンヘッダー 丸ピン22 ピンヘッダー 角ピン22 基板用 端子23 セラミックス パーツ24 用途 BSRY ●レニースペーサー(六角)は一体成型で製造されたスペーサーです。 インサート ナット25 POINT RENYはポリアミドMXD6をベースポリマーとし、ガラス繊維50%で強化した結晶性の ローレット ツマミ/ 26 エンジニアリングプラスチックです。 ナット エンジニアリングプラスチックの中で最も高い強度・弾性率を有し耐油性や耐熱性にも優れることから、 メカニカル 金属の代替材料として多方面で用いられています。 パーツ27 樹脂ネジ/ BSRYの破断トルク…(最大値)  60%以下でご使用ください。 ボルト/28 ナット (N・m) 金属ネジ/ ボルト/ 品  番 オネジ メネジ ナット/ 29 ワッシャー BSRY−300 0.35 0.59 金属/樹脂 BSRY−400 0.67 1.99 リベット30 材料資料 2022総合_16_スペーサー(その他)_001-011.indd 2 /243/22 09:44 M4 M3 M4 M3
Page4

16 03 チタンスペーサー 六角 両メネジ M3 M4 RoHS2対応品 スペーサー ●Titanium spacer(Hexagonal) ●钛隔离柱(六角) スペーサー 仕 様 ・材 質/純チタン の選定     ・処 理/脱脂 1 黄銅 スペーサー 2 ステンレス スペーサー L ℓ1 品  番 単価 L ℓ1 品  番 単価 L ℓ1 品  番 単価 3 スチール スペーサー ASTI-300 M=3 ピッチ0.5 平径5.5 5 全ネジ ASTI−305 457 8 〃 ASTI−308 532 4 アルミ スペーサー 10 全ネジ ASTI−310 585 5.5 L±0.1 12 5.5 ASTI−312 642 D-sub 5 取付 スペーサー 30° 30° 15 6 ASTI−315 710 20 6 ASTI−320 760 6 ジュラコン スペーサー 25 6 ASTI−325 810 ℓ1 ℓ1 30 6 ASTI−330 845 7 PPS スペーサー ご注文個数 10個~ 8 ナイロン スペーサー L ℓ1 品  番 単価 L ℓ1 品  番 単価 L ℓ1 品  番 単価 ASTI-400 M=4 ピッチ0.7 平径7 5 全ネジ ASTI−405 467 9 LED取付 スペーサー 8 〃 ASTI−408 555 10 全ネジ ASTI−410 612 10 PBT スペーサー 7 L±0.1 12 5.5 ASTI−412 675 30° 30° 15 7 ASTI−415 760 11 PTFE スペーサー 20 8 ASTI−420 852 25 8 ASTI−425 917 ピーク ℓ1 ℓ1 12スペーサー 30 8 ASTI−430 967 13 ベーク スペーサー ご注文個数 10個~ 14 ABS スペーサー 基板 15 垂直取付 スペーサー 16スペーサー (その他) 17 樹脂 ワッシャー 18 金属 ワッシャー 19ゴム ワッシャー 20樹脂 ブッシュ 21金属 ブッシュ 22 ピンヘッダー 丸ピン 22 ピンヘッダー 角ピン 特徴 TI ●チタンスペーサー 23基板用 端子 POINT チタンの比重はステンレス鋼の約60%と軽く耐薬品性特に耐海水性に優れています。 24 セラミックス パーツ チタンは非磁性ですので非磁性特性を必要とする電子機器・半導体製造装置・医療機器等に ご使用いただけます。 25インサート ナット ローレット 26ツマミ/ ※チタンスペーサーは耐食性にすぐれた軽量・非磁性の ナット  純チタンを使用しています。 メカニカル   スペーサー本体に識別用 記号をレーザーマーク表示し 27 パーツ ています。 樹脂ネジ/ 28ボルト/ ナット レーザーマーク表示 (クワ型マーク) 金属ネジ/ 29ボルト/ ナット/ ワッシャー 30 金属/樹脂 リベット 商標登録済 材料資料 2022総合_16_スペーサー(その他)_001-011.indd 3 /243/22 09:44 M4 M3 M4 M3
Page5

チタンスペーサー 六角 オネジメネジ M3 M4 RoHS2対応品 16 04 ●Titanium spacer(Hexagonal) ●钛隔离柱(六角) スペーサー 仕 様 ・材 質/純チタン スペーサー     ・処 理/脱脂 の選定 黄銅 スペーサー 1 ステンレス スペーサー 2 L ℓ1 品  番 単価 L ℓ1 品  番 単価 L ℓ1 品  番 単価 M=3 ピッチ0.5 スチール BSTI-300 平径5.5 5 2.5 BSTI−305 475 スペーサー 3 8 5.5 BSTI−308 540 10 6 BSTI−310 アルミ 555 スペーサー 4 5.5 6 L±0.1 12 6 BSTI−312 570 D-sub 30° 30° 15 6 BSTI−315 605 取付 5 スペーサー 20 6 BSTI−320 655 25 6 BSTI−325 707 ジュラコン スペーサー 6 ℓ1 30 6 BSTI−330 742 PPS スペーサー 7 ご注文個数 10個~ ナイロン L ℓ1 品  番 単価 L ℓ1 品  番 単価 L ℓ1 品  番 単価 スペーサー 8 BSTI-400 M=4 ピッチ0.7 平径7 8 5.5 BSTI−408 575 10 7 BSTI−410 612 LED取付 スペーサー 9 12 8 BSTI−412 650 7 7 L±0.1 15 8 BSTI−415 687 PBT スペーサー10 30° 30° 20 8 BSTI−420 752 25 8 BSTI−425 817 PTFE スペーサー11 30 8 BSTI−430 867 ℓ1 ピーク スペーサー12 ご注文個数 10個~ ベーク スペーサー13 ABS スペーサー14 基板垂直 取付15 スペーサー スペーサー (その他)16 樹脂 ワッシャー17 金属 ワッシャー18 ゴム ワッシャー19 樹脂 ブッシュ20 金属 ブッシュ21 ピンヘッダー 丸ピン22 ピンヘッダー 角ピン22 基板用 端子23 セラミックス パーツ24 インサート ナット25 ローレット ツマミ/ 26 ナット メカニカル パーツ27 樹脂ネジ/ ボルト/28 ナット 金属ネジ/ ボルト/ ナット/ 29 ワッシャー 金属/樹脂 リベット30 材料資料 2022総合_16_スペーサー(その他)_001-011.indd 4 /243/22 09:44 M4 M3 M4 M3
Page6

16 05 チタンスペーサー 丸型 中空 M3 M4用 RoHS2対応品 スペーサー ●Titanium spacer(Hollow tube) ●钛隔离柱(管型) スペーサー 仕 様 ・材 質/純チタン の選定     ・処 理/脱脂 1 黄銅 スペーサー 2 ステンレス スペーサー L 品  番 単価 L 品  番 単価 L 品  番 単価 3 スチール スペーサー CTI-300 M=3用 φ6 5 CTI−305 132 8 CTI−308 167 4 アルミ スペーサー 10 CTI−310 177 12 CTI−312 207 D-sub 5 取付 φ6 L±0.1 15 CTI−315 227 スペーサー 20 CTI−320 257 6 ジュラコン スペーサー 7 PPS スペーサー ご注文個数 10個~ 8 ナイロン スペーサー L 品  番 単価 L 品  番 単価 L 品  番 単価 CTI-400 M=4用 9 LED取付 φ8 5 CTI−405 187 スペーサー 8 CTI−408 256 10 CTI−410 289 10 PBT スペーサー 12 CTI−412 342 φ8 L±0.1 15 CTI−415 396 11 PTFE スペーサー 20 CTI−420 483 12ピーク スペーサー 13 ベーク ご注文個数 10個~ スペーサー 14 ABS スペーサー 基板 15 垂直取付 スペーサー 16スペーサー (その他) 17 樹脂 ワッシャー 18 金属 ワッシャー 19ゴム ワッシャー 20樹脂 ブッシュ 21金属 ブッシュ 22 ピンヘッダー 丸ピン 22 ピンヘッダー 角ピン 23基板用 端子 24 セラミックス パーツ 25インサート ナット ローレット 26ツマミ/ ナット 27メカニカル パーツ 樹脂ネジ/ 28ボルト/ ナット 金属ネジ/ 29ボルト/ ナット/ ワッシャー 30 金属/樹脂 リベット 材料資料 2022総合_16_スペーサー(その他)_001-011.indd 5 /243/22 09:44 φ4.2±0.15 φ3.2±0.15
Page7

ポリカーボネートスペーサー 丸型 中空 M3 M4用 RoHS2対応品 16 06 ●Polycarbonate spacer( Hollow tube) ●PC隔离柱(管型) スペーサー 仕 様 ・材   質/PC(ポリカーボネート) スペーサー     ・色    /透明 の選定     ・熱変形温度/1.82MPa…130℃ 黄銅     ・U L 規 格/ (材料) スペーサー 1 UL94V–2 ステンレス スペーサー 2 L 品  番 単価 L 品  番 単価 L 品  番 単価 CPC-300 M=3用 φ6 1 CPC−301 9 20 CPC−320 16 82 CPC−382 42 スチール スペーサー 3 1.5 CPC−301.5 9 21 CPC−321 17 85 CPC−385 42 2 CPC−302 9 22 CPC−322 17 88 CPC−388 42 アルミ スペーサー 4 2.5 CPC−302.5 9 23 CPC−323 18 90 CPC−390 45 3 CPC−303 9 24 CPC−324 18 92 CPC−392 45 D-sub 取付 3.5 CPC−303.5 9 25 CPC−325 18 95 CPC−395 45 5 スペーサー 4 CPC−304 9 26 CPC−326 20 98 CPC−398 45 ジュラコン 4.5 CPC−304.5 9 27 CPC−327 20 100 CPC−3100 50 スペーサー 6 5 CPC−305 10 28 CPC−328 22 105 CPC−3105 50 5.5 CPC−305.5 10 29 CPC−329 22 110 CPC−3110 52 PPS スペーサー 7 6 CPC−306 10 30 CPC−330 24 115 CPC−3115 52 6.5 CPC−306.5 10 35 CPC−335 26 120 CPC−3120 55 ナイロン φ6 7 CPC−307 10 40 CPC−340 28 125 CPC−3125 55 スペーサー 8 L 7.5 CPC−307.5 10 45 CPC−345 29 130 CPC−3130 57 LED取付 8 CPC−308 10 50 CPC−350 31 135 CPC−3135 57 スペーサー 9 8.5 CPC−308.5 10 140 CPC−3140 57 9 CPC−309 10 52 CPC−352 32 145 CPC−3145 62 PBT スペーサー10 9.5 CPC−309.5 11 55 CPC−355 32 150 CPC−3150 62 10 CPC−310 11 58 CPC−358 35 155 CPC−3155 65 PTFE11 11 CPC−311 11 60 CPC−360 35 160 CPC−3160 スペーサー 65 12 CPC−312 11 62 CPC−362 35 165 CPC−3165 67 ピーク 13 CPC−313 12 65 CPC−365 35 170 CPC−3170 67 スペーサー12 14 CPC−314 13 68 CPC−368 37 175 CPC−3175 70 15 CPC−315 13 70 CPC−370 37 180 CPC−3180 70 ベーク スペーサー13 16 CPC−316 16 72 CPC−372 37 185 CPC−3185 72 17 CPC−317 16 75 CPC−375 40 190 CPC−3190 72 ABS スペーサー14 Lの公差  L=15迄±0.1 L=16~50迄±0.2 18 CPC−318 16 78 CPC−378 42 195 CPC−3195 75 L=52より±0.4 19 CPC−319 16 80 CPC−380 42 200 CPC−3200 75 基板垂直 取付 ご注文個数 50個~ 15 スペーサー ※但し、CPC−352~CPC−3200迄は、 10個~ スペーサー L 品  番 単価 L 品  番 単価 L 品  番 単価 (その他)16 CPC-400 M=4用 φ8 1 CPC−401 11 20 CPC−420 20 82 CPC−482 57 樹脂 1.5 CPC−401.5 11 21 CPC−421 21 85 CPC−485 60 ワッシャー17 2 CPC−402 11 22 CPC−422 21 88 CPC−488 60 2.5 CPC−402.5 11 23 CPC−423 22 90 CPC−490 62 金属 ワッシャー18 3 CPC−403 11 24 CPC−424 24 92 CPC−492 62 3.5 CPC−403.5 11 25 CPC−425 25 95 CPC−495 62 ゴム19 4 CPC−404 11 26 CPC−426 26 98 CPC−498 65 ワッシャー 4.5 CPC−404.5 11 27 CPC−427 26 100 CPC−4100 67 樹脂 5 CPC−405 12 28 CPC−428 27 105 CPC−4105 70 ブッシュ20 5.5 CPC−405.5 12 29 CPC−429 29 110 CPC−4110 72 6 CPC−406 12 30 CPC−430 29 115 CPC−4115 75 金属 ブッシュ21 6.5 CPC−406.5 14 35 CPC−435 33 120 CPC−4120 77 φ8 L 7 CPC−407 14 40 CPC−440 37 125 CPC−4125 80 ピンヘッダー22 7.5 CPC−407.5 14 45 CPC−445 丸ピン 39 130 CPC−4130 80 8 CPC−408 14 50 CPC−450 41 135 CPC−4135 82 ピンヘッダー 8.5 CPC−408.5 14 140 CPC−4140 85 角ピン22 9 CPC−409 14 52 CPC−452 42 145 CPC−4145 90 9.5 CPC−409.5 16 55 CPC−455 45 150 CPC−4150 92 基板用 端子23 10 CPC−410 16 58 CPC−458 45 155 CPC−4155 95 11 CPC−411 16 60 CPC−460 45 160 CPC−4160 97 セラミックス パーツ24 12 CPC−412 16 62 CPC−462 47 165 CPC−4165 97 13 CPC−413 16 65 CPC−465 47 170 CPC−4170 100 インサート 14 CPC−414 17 68 CPC−468 50 175 CPC−4175 102 ナット25 15 CPC−415 17 70 CPC−470 50 180 CPC−4180 105 ローレット 16 CPC−416 17 72 CPC−472 50 185 CPC−4185 107 ツマミ/ 26 ナット 17 CPC−417 18 75 CPC−475 55 190 CPC−4190 110 Lの公差  L=15迄±0.1 L=16~50迄±0.2 18 CPC−418 18 78 CPC−478 55 195 CPC−4195 112 メカニカル パーツ27 L=52より±0.4 19 CPC−419 20 80 CPC−480 57 200 CPC−4200 112 ご注文個数 50個~ 樹脂ネジ/ ボルト/ ※但し、CPC−452~CPC−4200迄は、 28 10個~ ナット 金属ネジ/ ボルト/ ナット/ 29 ワッシャー 金属/樹脂 リベット30 材料資料 2022総合_16_スペーサー(その他)_001-011.indd 6 /243/22 09:44 φ4.2±0.2 φ3.2±0.2
Page8

16 07 ポリカーボネートスペーサー 丸型 中空 M5 M6 M8 M10 M12用 RoHS2対応品 スペーサー ●Polycarbonate spacer( Hollow tube) ●PC隔离柱(管型) スペーサー 仕 様 ・材   質/PC(ポリカーボネート) の選定     ・色    /透明 1 黄銅     ・熱変形温度/1.82MPa…130℃ スペーサー     ・U L 規 格/UL94V–2(材料) 2 ステンレス スペーサー L 品  番 単価 L 品  番 単価 L 品  番 単価 3 スチール CPC-500 M=5用 スペーサー φ8 1 CPC−501 12 20 CPC−520 19 82 CPC−582 47 1.5 CPC−501.5 12 21 CPC−521 19 85 CPC−585 50 4 アルミ スペーサー 2 CPC−502 12 22 CPC−522 19 88 CPC−588 50 2.5 CPC−502.5 12 23 CPC−523 21 90 CPC−590 50 D-sub 5 取付 3 CPC−503 12 24 CPC−524 21 92 CPC−592 52 スペーサー 3.5 CPC−503.5 12 25 CPC−525 21 95 CPC−595 52 ジュラコン 4 CPC−504 12 26 CPC−526 24 98 CPC−598 52 6 スペーサー 4.5 CPC−504.5 12 27 CPC−527 24 100 CPC−5100 57 5 CPC−505 13 28 CPC−528 24 105 CPC−5105 57 7 PPS スペーサー 5.5 CPC−505.5 13 29 CPC−529 26 110 CPC−5110 60 6 CPC−506 13 30 CPC−530 26 115 CPC−5115 62 8 ナイロン スペーサー 6.5 CPC−506.5 13 35 CPC−535 29 120 CPC−5120 62 φ8 L 7 CPC−507 14 40 CPC−540 32 125 CPC−5125 65 9 LED取付 スペーサー 7.5 CPC−507.5 14 45 CPC−545 35 130 CPC−5130 67 8 CPC−508 14 50 CPC−550 35 135 CPC−5135 70 10 PBT 8.5 CPC−508.5 14 140 CPC−5140 70 スペーサー 9 CPC−509 15 52 CPC−552 35 145 CPC−5145 75 PTFE 9.5 CPC−509.5 15 55 CPC−555 37 150 CPC−5150 77 11スペーサー 10 CPC−510 15 58 CPC−558 37 155 CPC−5155 77 11 CPC−511 16 60 CPC−560 37 160 CPC−5160 80 12ピーク スペーサー 12 CPC−512 16 62 CPC−562 40 165 CPC−5165 82 13 CPC−513 16 65 CPC−565 40 170 CPC−5170 82 13 ベーク スペーサー 14 CPC−514 17 68 CPC−568 40 175 CPC−5175 85 15 CPC−515 17 70 CPC−570 42 180 CPC−5180 87 14 ABS スペーサー 16 CPC−516 17 72 CPC−572 42 185 CPC−5185 87 17 CPC−517 18 75 CPC−575 45 190 CPC−5190 90 基板 15 垂直取付 Lの公差 L =15迄±0.1 L=16~50迄±0.2 18 CPC−518 18 78 CPC−578 47 195 CPC−5195 92 スペーサー L=52より±0.4 19 CPC−519 18 80 CPC−580 47 200 CPC−5200 92 スペーサー ご注文個数 50個~ 16(その他) ※但し、CPC−552~CPC−5200迄は、 10個~ 樹脂 L 品  番 単価 L 品  番 単価 L 品  番 単価 17ワッシャー CPC-600 M=6用 φ10 2 CPC−602 13 27 CPC−627 33 92 CPC−692 72 3 CPC−603 13 28 CPC−628 34 95 CPC−695 72 18 金属 ワッシャー 4 CPC−604 13 29 CPC−629 34 98 CPC−698 75 5 CPC−605 14 30 CPC−630 36 100 CPC−6100 77 19ゴム ワッシャー 6 CPC−606 16 35 CPC−635 38 105 CPC−6105 82 7 CPC−607 16 40 CPC−640 42 110 CPC−6110 85 20樹脂 ブッシュ 8 CPC−608 16 45 CPC−645 44 115 CPC−6115 87 9 CPC−609 18 50 CPC−650 46 120 CPC−6120 90 21金属 10 CPC−610 18 125 CPC−6125 92 ブッシュ 11 CPC−611 19 52 CPC−652 47 130 CPC−6130 95 ピンヘッダー 12 CPC−612 19 55 CPC−655 47 135 CPC−6135 97 22 丸ピン φ10 L 13 CPC−613 20 58 CPC−658 50 140 CPC−6140 100 14 CPC−614 20 60 CPC−660 50 145 CPC−6145 107 22 ピンヘッダー 角ピン 15 CPC−615 20 62 CPC−662 52 150 CPC−6150 110 16 CPC−616 22 65 CPC−665 55 155 CPC−6155 112 23基板用 端子 17 CPC−617 22 68 CPC−668 55 160 CPC−6160 115 18 CPC−618 23 70 CPC−670 57 165 CPC−6165 117 24 セラミックス パーツ 19 CPC−619 23 72 CPC−672 57 170 CPC−6170 120 20 CPC−620 25 75 CPC−675 62 175 CPC−6175 122 25インサート 21 CPC−621 26 78 CPC−678 65 180 CPC−6180 125 ナット 22 CPC−622 26 80 CPC−680 65 185 CPC−6185 127 ローレット 23 CPC−623 27 82 CPC−682 65 190 CPC−6190 132 26ツマミ/ ナット 24 CPC−624 27 85 CPC−685 67 195 CPC−6195 135 Lの公差 L =15迄±0.1 L=16~50迄±0.2 25 CPC−625 29 88 CPC−688 70 200 CPC−6200 137 27メカニカル パーツ L=52より±0.4 26 CPC−626 31 90 CPC−690 70 樹脂ネジ/ ご注文個数 50個~ 28ボルト/ ※但し、CPC−652~CPC−6200迄は、 10個~ ナット 金属ネジ/ 29ボルト/ ナット/ ワッシャー 30 金属/樹脂 リベット 材料資料 2022総合_16_スペーサー(その他)_001-011.indd 7 /243/22 09:44 φ6.3±0.2 φ5.2±0.2
Page9

16 08 スペーサー スペーサー の選定 黄銅 スペーサー 1 ステンレス スペーサー 2 L 品  番 単価 L 品  番 単価 L 品  番 単価 M=8用 スチール CPC-800 φ12 52 CPC−852 52 88 CPC−888 80 145 CPC−8145 125 スペーサー 3 55 CPC−855 55 90 CPC−890 82 150 CPC−8150 127 CPC−858 CPC−892 アルミ 58 57 92 82 155 CPC−8155 130 スペーサー 4 60 CPC−860 57 95 CPC−895 85 160 CPC−8160 135 D-sub 62 CPC−862 60 98 CPC−898 87 165 CPC−8165 137 取付 5 スペーサー 65 CPC−865 62 100 CPC−8100 90 170 CPC−8170 140 φ12 L ±0.4 68 CPC−868 65 105 CPC−8105 95 175 CPC−8175 145 ジュラコン スペーサー 6 70 CPC−870 65 110 CPC−8110 97 180 CPC−8180 147 72 CPC−872 67 115 CPC−8115 100 185 CPC−8185 152 PPS スペーサー 7 75 CPC−875 72 120 CPC−8120 105 190 CPC−8190 155 78 CPC−878 72 125 CPC−8125 107 195 CPC−8195 157 ナイロン スペーサー 8 80 CPC−880 75 130 CPC−8130 112 200 CPC−8200 162 82 CPC−882 75 135 CPC−8135 115 LED取付 スペーサー 9 85 CPC−885 77 140 CPC−8140 117 ご注文個数 10個~ PBT スペーサー10 L 品  番 単価 L 品  番 単価 L 品  番 単価 CPC-1000 M=10用 φ14 52 CPC−1052 60 88 CPC−1088 92 145 CPC−10145 142 PTFE スペーサー11 55 CPC−1055 62 90 CPC−1090 92 150 CPC−10150 147 58 CPC−1058 65 92 CPC−1092 95 155 CPC−10155 152 ピーク スペーサー12 60 CPC−1060 67 95 CPC−1095 97 160 CPC−10160 155 62 CPC−1062 67 98 CPC−1098 100 165 CPC−10165 160 ベーク スペーサー13 65 CPC−1065 70 100 CPC−10100 105 170 CPC−10170 162 φ14 L ±0.4 68 CPC−1068 72 105 CPC−10105 107 175 CPC−10175 167 ABS スペーサー14 70 CPC−1070 75 110 CPC−10110 112 180 CPC−10180 172 72 CPC−1072 77 115 CPC−10115 117 185 CPC−10185 175 基板垂直 取付15 75 CPC−1075 82 120 CPC−10120 120 190 CPC−10190 180 スペーサー 78 CPC−1078 82 125 CPC−10125 125 195 CPC−10195 185 スペーサー (その他)16 80 CPC−1080 85 130 CPC−10130 127 200 CPC−10200 187 82 CPC−1082 87 135 CPC−10135 132 樹脂17 85 CPC−1085 90 140 CPC−10140 137 ワッシャー ご注文個数 10個~ 金属 ワッシャー18 L 品  番 単価 L 品  番 単価 L 品  番 単価 CPC-1200 M=12用 φ16 52 CPC−1252 65 88 CPC−1288 102 145 CPC−12145 160 ゴム ワッシャー19 55 CPC−1255 67 90 CPC−1290 102 150 CPC−12150 165 58 CPC−1258 72 92 CPC−1292 105 155 CPC−12155 167 樹脂 ブッシュ20 60 CPC−1260 72 95 CPC−1295 107 160 CPC−12160 172 62 CPC−1262 75 98 CPC−1298 110 165 CPC−12165 177 金属 ブッシュ21 65 CPC−1265 77 100 CPC−12100 115 170 CPC−12170 182 φ16 L ±0.4 68 CPC−1268 80 105 CPC−12105 120 175 CPC−12175 187 ピンヘッダー22 70 CPC−1270 82 110 CPC−12110 125 180 CPC−12180 192 丸ピン 72 CPC−1272 85 115 CPC−12115 130 185 CPC−12185 197 ピンヘッダー CPC−1275 CPC−12120 CPC−12190 角ピン2275 90 120 132 190 200 78 CPC−1278 92 125 CPC−12125 137 195 CPC−12195 205 基板用 80 CPC−1280 95 130 CPC−12130 142 200 CPC−12200 210 端子23 82 CPC−1282 95 135 CPC−12135 147 セラミックス 85 CPC−1285 100 140 CPC−12140 152 パーツ24 ご注文個数 10個~ インサート ナット25 ローレット ツマミ/ 26 ナット メカニカル パーツ27 樹脂ネジ/ ボルト/28 ナット 金属ネジ/ ボルト/ ナット/ 29 ワッシャー 金属/樹脂 リベット30 材料資料 2022総合_16_スペーサー(その他)_001-011.indd 8 /243/22 09:44 φ12.5±0.2 φ10.4±0.2 φ8.4±0.2
Page10

16 09 ガラエポスペーサー 丸型 中空 M2 M2.6 M3 M4 M5 M6用 RoHS2対応品 スペーサー ●Glass epoxy spacer( Hollow tube) ●玻璃钢隔离柱(管型) スペーサー 仕 様 ・材 質/ガラスエポキシ グレード#EW-3105 の選定     ・色  /透明黄緑 1 黄銅 スペーサー 2 ステンレス スペーサー L 品  番 単価 L 品  番 単価 L 品  番 単価 3 スチール スペーサー CG-2000 M=2用 φ4 1 CG−2001 29 6 CG−2006 36 12 CG−2012 61 1.5 CG−2001.5 29 6.5 CG−2006.5 41 13 CG−2013 61 4 アルミ スペーサー 2 CG−2002 31 7 CG−2007 41 14 CG−2014 66 2.5 CG−2002.5 31 7.5 CG−2007.5 41 15 CG−2015 69 D-sub 5 取付 φ4 L 3 CG−2003 31 8 CG−2008 44 16 CG−2016 71 スペーサー 3.5 CG−2003.5 36 8.5 CG−2008.5 44 17 CG−2017 71 6 ジュラコン スペーサー 4 CG−2004 36 9 CG−2009 49 18 CG−2018 74 4.5 CG−2004.5 36 9.5 CG−2009.5 49 19 CG−2019 86 7 PPS スペーサー 5 CG−2005 36 10 CG−2010 56 20 CG−2020 86 Lの公差 L=15迄±0.1 L=16より±0.15 5.5 CG−2005.5 36 11 CG−2011 59 8 ナイロン スペーサー ご注文個数 50個~ L 品  番 単価 L 品  番 単価 L 品  番 単価 9 LED取付 スペーサー CG-2600 M=2.6用 φ5 1 CG−2601 29 6 CG−2606 36 12 CG−2612 61 1.5 CG−2601.5 29 6.5 CG−2606.5 41 13 CG−2613 61 10 PBT スペーサー 2 CG−2602 31 7 CG−2607 41 14 CG−2614 66 2.5 CG−2602.5 31 7.5 CG−2607.5 41 15 CG−2615 69 11 PTFE φ5 L スペーサー 3 CG−2603 31 8 CG−2608 44 16 CG−2616 71 3.5 CG−2603.5 36 8.5 CG−2608.5 44 17 CG−2617 71 12ピーク スペーサー 4 CG−2604 36 9 CG−2609 49 18 CG−2618 74 4.5 CG−2604.5 36 9.5 CG−2609.5 49 19 CG−2619 86 13 ベーク 5 CG−2605 36 10 CG−2610 56 20 CG−2620 86 スペーサー Lの公差 L=15迄±0.1 L=16より±0.15 5.5 CG−2605.5 36 11 CG−2611 59 14 ABS ご注文個数 50個~ スペーサー L 品  番 単価 L 品  番 単価 L 品  番 単価 基板 15 垂直取付 CG-300 M=3用 φ6 1 CG−301 29 8.5 CG−308.5 31 22 CG−322 49 スペーサー 1.5 CG−301.5 29 9 CG−309 31 23 CG−323 49 16スペーサー (その他) 2 CG−302 29 9.5 CG−309.5 34 24 CG−324 49 2.5 CG−302.5 29 10 CG−310 34 25 CG−325 49 17 樹脂 ワッシャー 3 CG−303 29 11 CG−311 34 26 CG−326 54 3.5 CG−303.5 29 12 CG−312 34 27 CG−327 59 18 金属 ワッシャー φ6 L 4 CG−304 29 13 CG−313 34 28 CG−328 66 4.5 CG−304.5 29 14 CG−314 34 29 CG−329 66 19ゴム 5 CG−305 31 15 CG−315 34 30 CG−330 66 ワッシャー 5.5 CG−305.5 31 16 CG−316 41 35 CG−335 74 20樹脂 6 CG−306 31 17 CG−317 41 40 CG−340 79 ブッシュ 6.5 CG−306.5 31 18 CG−318 41 45 CG−345 96 21金属 7 CG−307 31 19 CG−319 41 50 CG−350 109 ブッシュ 7.5 CG−307.5 31 20 CG−320 41 22 ピンヘッダー Lの公差 L=15迄±0.1 L=16より±0.15 8 CG−308 31 21 CG−321 44 丸ピン ご注文個数 50個~ 22 ピンヘッダー 角ピン 23基板用 端子 24 セラミックス パーツ 25インサート ナット ローレット 26ツマミ/ ナット 27メカニカル パーツ 樹脂ネジ/ 28ボルト/ ナット 金属ネジ/ 29ボルト/ ナット/ ワッシャー 30 金属/樹脂 リベット 材料資料 2022総合_16_スペーサー(その他)_001-011.indd 9 /243/22 09:44 φ3.2±0.15 φ2.8±0.15 φ2.1±0.15
Page11

16 10 スペーサー スペーサー の選定 黄銅 スペーサー 1 ステンレス スペーサー 2 L 品  番 単価 L 品  番 単価 L 品  番 単価 スチール CG-400 M=4用 φ7 1 CG−401 29 8.5 CG−408.5 36 22 CG−422 74 スペーサー 3 1.5 CG−401.5 29 9 CG−409 36 23 CG−423 74 2 CG−402 アルミ 29 9.5 CG−409.5 36 24 CG−424 76 スペーサー 4 2.5 CG−402.5 29 10 CG−410 41 25 CG−425 76 D-sub 3 CG−403 29 11 CG−411 41 26 CG−426 54 取付 5 スペーサー 3.5 CG−403.5 29 12 CG−412 44 27 CG−427 86 φ7 L 4 CG−404 29 13 CG−413 49 28 CG−428 91 ジュラコン スペーサー 6 4.5 CG−404.5 29 14 CG−414 49 29 CG−429 99 5 CG−405 29 15 CG−415 54 30 CG−430 104 PPS スペーサー 7 5.5 CG−405.5 31 16 CG−416 59 35 CG−435 116 6 CG−406 31 17 CG−417 66 40 CG−440 131 ナイロン スペーサー 8 6.5 CG−406.5 31 18 CG−418 59 45 CG−445 149 7 CG−407 31 19 CG−419 69 50 CG−450 161 LED取付 スペーサー 9 7.5 CG−407.5 31 20 CG−420 66 Lの公差 L=15迄±0.1 L=16より±0.15 8 CG−408 36 21 CG−421 74 PBT スペーサー10 ご注文個数 50個~ L 品  番 単価 L 品  番 単価 L 品  番 単価 PTFE スペーサー11 CG-500 M=5用 φ8 1 CG−501 31 5.5 CG−505.5 36 10 CG−510 51 1.5 CG−501.5 31 6 CG−506 36 12 CG−512 54 ピーク スペーサー12 2 CG−502 31 6.5 CG−506.5 41 15 CG−515 66 φ8 L 2.5 CG−502.5 31 7 CG−507 41 18 CG−518 76 ベーク スペーサー13 3 CG−503 31 7.5 CG−507.5 44 20 CG−520 86 3.5 CG−503.5 31 8 CG−508 44 ABS スペーサー14 4 CG−504 31 8.5 CG−508.5 49 4.5 CG−504.5 34 9 CG−509 49 基板垂直 取付15 Lの公差 L=15迄±0.1 L=18より±0.15 5 CG−505 34 9.5 CG−509.5 51 スペーサー ご注文個数 50個~ スペーサー (その他)16 L 品  番 単価 L 品  番 単価 L 品  番 単価 CG-600 M=6用 φ10 2 CG−602 74 12 CG−612 136 樹脂 ワッシャー17 3 CG−603 76 15 CG−615 154 4 CG−604 84 18 CG−618 184 金属 ワッシャー18 φ10 L 5 CG−605 91 20 CG−620 199 6 CG−606 94 ゴム ワッシャー19 7 CG−607 101 8 CG−608 104 樹脂 ブッシュ20 9 CG−609 111 Lの公差 L=15迄±0.1 L=18より±0.15 10 CG−610 126 金属21 ご注文個数 個~ ブッシュ 50 ピンヘッダー 丸ピン22 ピンヘッダー 角ピン22 基板用 端子23 セラミックス パーツ24 インサート ナット25 ローレット ツマミ/ 26 ナット メカニカル パーツ27 樹脂ネジ/ ボルト/28 ナット 金属ネジ/ ボルト/ ナット/ 29 ワッシャー 金属/樹脂 リベット30 材料資料 2022総合_16_スペーサー(その他)_001-011.indd 10 /243/22 09:44 φ6.3±0.15 φ5.2±0.15 φ4.2±0.15
Page12

2022総合_16_スペーサー(その他)_001-011.indd 11 /243/22 09:44
