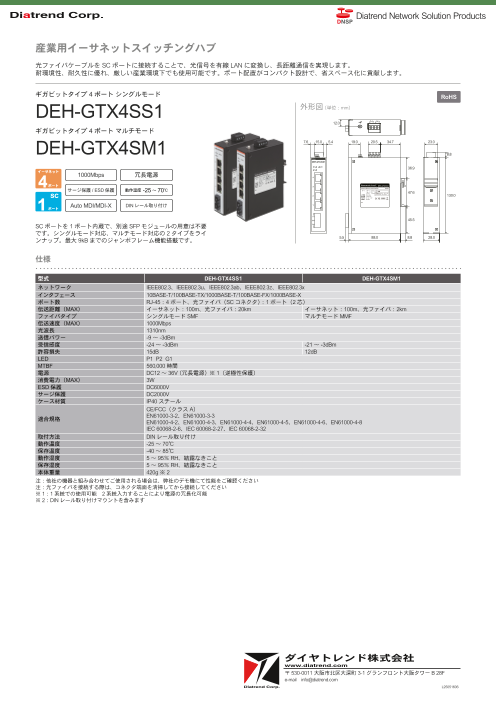

産業用イーサネットスイッチングハブ ギガビットタイプ DEH-GTX4SS1/DEH-GTX4SM1

Diatrend Network Solution Products 産業用イーサネットスイッチングハブ 光ファイバケーブルを SC ポートに接続することで、光信号を有線 LAN に変換し、長距離通信を実現します。 耐環境性、耐久性に優れ、厳しい産業環境下でも使用可能です。ポート配置がコンパクト設計で、省スペース化に貢献します。 ギガビットタイプ 4 ポート シングルモード RoHS DEH-GTX4SS1 外形図（単位：mm） 12.0 + - + - ギガビットタイプ 4 ポート マルチモード 7.6 15.0 5.4 19.0 20.5 34.7 23.0 DEH-GTX4SM1 8.8 36.9 イーサネット 1000Mbps 冗長電源 ポート サージ保護 / ESD 保護 動作温度 -25 ～ 70℃ 47.6 SC 130.0 Auto MDI/MDI-X DIN レール取り付け ポート 45.5 SC ポートを 1 ポート内蔵で、別途 SFP モジュールの用意は不要 です。シングルモード対応、マルチモード対応の 2 タイプをライ 5.5 88.0 8.8 28.0 ンナップ。最大 9kB までのジャンボフレーム機能搭載です。 仕様 型式 DEH-GTX4SS1 DEH-GTX4SM1 ネットワーク IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3z、IEEE802.3x インタフェース 10BASE-T/100BASE-TX/1000BASE-T/100BASE-FX/1000BASE-X ポート数 RJ-45：4 ポート、光ファイバ（SC コネクタ）：1 ポート（2 芯） 伝送距離（MAX） イーサネット：100m、光ファイバ：20km イーサネット：100m、光ファイバ：2km ファイバタイプ シングルモード SMF マルチモード MMF 伝送速度（MAX） 1000Mbps 光波長 1310nm 送信パワー -9 ～ -3dBm 受信感度 -24 ～ -3dBm -21 ～ -3dBm 許容損失 15dB 12dB LED P1 P2 G1 MTBF 560,000 時間 電源 DC12 ～ 36V（ 冗長電源）※ 1（逆極性保護） 消費電力（MAX） 3W ESD 保護 DC6000V サージ保護 DC2000V ケース材質 IP40 スチール CE/FCC（クラス A） EN61000-3-2、EN61000-3-3 適合規格 EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5、EN61000-4-6、EN61000-4-8 IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32 取付方法 DIN レール取り付け 動作温度 -25 ～ 70℃ 保存温度 -40 ～ 85℃ 動作湿度 5 ～ 95％ RH、結露なきこと 保存湿度 5 ～ 95％ RH、結露なきこと 本体重量 420g ※ 2 注：他社の機器と組み合わせてご使用される場合は、弊社のデモ機にて性能をご確認ください 注：光ファイバを接続する際は、コネクタ端面を清掃してから接続してください ※ 1：1 系統での使用可能　2 系統入力することにより電源の冗長化可能 ※ 2：DIN レール取り付けマウントを含みます ダイヤトレンド株式会社 www.diatrend.com 〒 530-0011 大阪市北区大深町 3-1 グランフロント大阪タワー B 28F e-mail　info@diatrend.com L25051606
