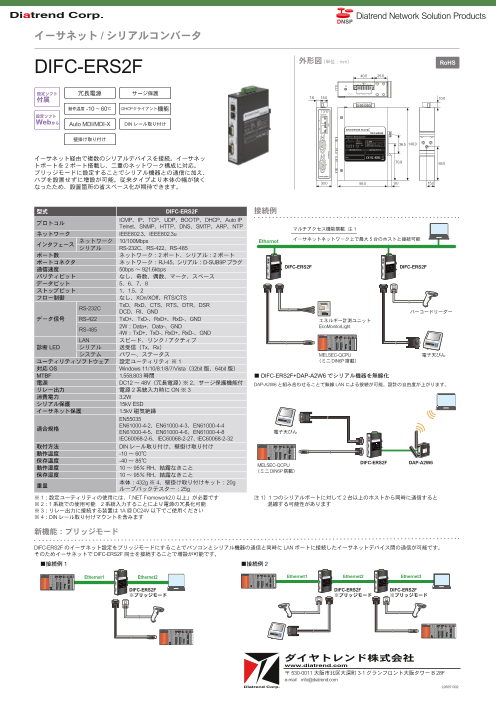

Page1
Diatrend Network Solution Products
イーサネット / シリアルコンバータ
DIFC-ERS2F 外形図（単位：mm） RoHS
40.0 25.0
設定ソフト 冗長電源 サージ保護
7.6 15.0 10.0
動作温度 -10 ～ 60℃ DHCPクライアント機能
設定ソフト
Auto MDI/MDI-X DIN レール取り付け
壁掛け取り付け
36.5 140.0
イーサネット経由で複数のシリアルデバイスを接続。イーサネッ
70.9
トポートを 2 ポート搭載し、二重のネットワーク構成に対応。 65.0
ブリッジモードに設定することでシリアル機器との通信に加え、
ハブを設置せずに増設が可能。従来タイプより本体の幅が狭く
30.0 95.0 9.0 15.0
なったため、設置箇所の省スペース化が期待できます。
型式 DIFC-ERS2F 接続例
ICMP、IP、TCP、UDP、BOOTP、DHCP、Auto IP
プロトコル
Telnet、SNMP、HTTP、DNS、SMTP、ARP、NTP マルチアクセス機能搭載 注 1
ネットワーク IEEE802.3、IEEE802.3u
ネットワーク 10/100Mbps Ethernet イーサネットネットワーク上で最大 5 台のホストと接続可能
インタフェース
シリアル RS-232C、RS-422、RS-485
ポート数 ネットワーク：2 ポート、シリアル：2 ポート
ポートコネクタ ネットワーク：RJ-45、シリアル：D-SUB9P プラグ
通信速度 50bps ～ 921.6kbps DIFC-ERS2F DIFC-ERS2F
パリティビット なし、奇数、偶数、マーク、スペース
データビット 5、6、7、8
ストップビット 1、1.5、2
フロー制御 なし、XOn/XOff、RTS/CTS
TxD、RxD、CTS、RTS、DTR、DSR
RS-232C
DCD、RI、GND バーコードリーダー
データ信号 RS-422 TxD+、TxD-、RxD+、RxD-、GND エネルギー計測ユニット
2W： Data+、Data-、GND EcoMonitorLight
RS-485
4W： TxD+、 TxD-、 RxD+、 RxD-、GND
LAN スピード、リンク / アクティブ
診断 LED シリアル 送受信（Tx、Rx）
システム パワー、ステータス MELSEC-QCPU 電子天びん
ユーティリティソフトウェア 設定ユーティリティ ※ 1 （ミニ DIN6P 搭載）
対応 OS Windows 11/10/8.1/8/7/Vista（32bit 版、64bit 版）
MTBF 1,558,803 時間 ■ DIFC-ERS2F+DAP-A2W6 でシリアル機器を無線化
電源 DC12 ～ 48V（冗長電源） ※ 2、サージ保護機能付 DAP-A2W6 と組み合わせることで無線 LAN による接続が可能。設計の自由度が上がります。
リレー出力 電源 2 系統入力時に ON ※ 3
消費電力 3.2W
シリアル保護 15kV ESD
イーサネット保護 1.5kV 磁気絶縁
EN55035
EN61000-4-2、EN61000-4-3、EN61000-4-4
適合規格
EN61000-4-5、EN61000-4-6、EN61000-4-8 電子天びん
IEC60068-2-6、IEC60068-2-27、 IEC60068-2-32
取付方法 DIN レール取り付け、壁掛け取り付け
動作温度 -10 ～ 60℃
保存温度 -40 ～ 85℃ DIFC-ERS2F DAP-A2W6
動作湿度 10 ～ 95％ RH、結露なきこと MELSEC-QCPU
（ミニ DIN6P 搭載）
保存湿度 10 ～ 95％ RH、結露なきこと
本体：432g ※ 4、壁掛け取り付けキット：20g
重量
ループバックテスター：25g
※ 1：設定ユーティリティの使用には、「.NET Framework2.0 以上」が必要です 注 1）1 つのシリアルポートに対して 2 台以上のホストから同時に通信すると
※ 2：1 系統での使用可能 2 系統入力することにより電源の冗長化可能 混線する可能性があります
※ 3：リレー出力に接続する装置は 1A @ DC24V 以下でご使用ください
※ 4：DIN レール取り付けマウントを含みます
新機能：ブリッジモード
DIFC-ERS2F のイーサネット設定をブリッジモードにすることでパソコンとシリアル機器の通信と同時に LAN ポートに接続したイーサネットデバイス間の通信が可能です。
そのためイーサネットで DIFC-ERS2F 同士を接続することで増設が可能です。
■接続例 1 ■接続例 2
Ethernet1 Ethernet2 Ethernet1 Ethernet2 Ethernet3
DIFC-ERS2F DIFC-ERS2F DIFC-ERS2F
※ブリッジモード ※ブリッジモード ※ブリッジモード
