1ポートあたり最大30W給電！！ IEEE802.3af/at規格準拠
DEH-TX5ATは、5ポート搭載100BASE-TXタイプのPoEスイッチングハブです。
5ポート中4ポートがPoE （Power over Ethernet） に対応しており、LANケーブル1本でデータ通信と電力供給を可能にします。IEEE802.3at準拠のため、4ポートで最大120Wの大容量給電を実現します。
このカタログについて
| ドキュメント名 | 産業用PoEスイッチングハブ 10BASE-T/100BASE-TXタイプ DEH-TX5AT |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 280.1Kb |
| 登録カテゴリ | |
| 取り扱い企業 | ダイヤトレンド株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

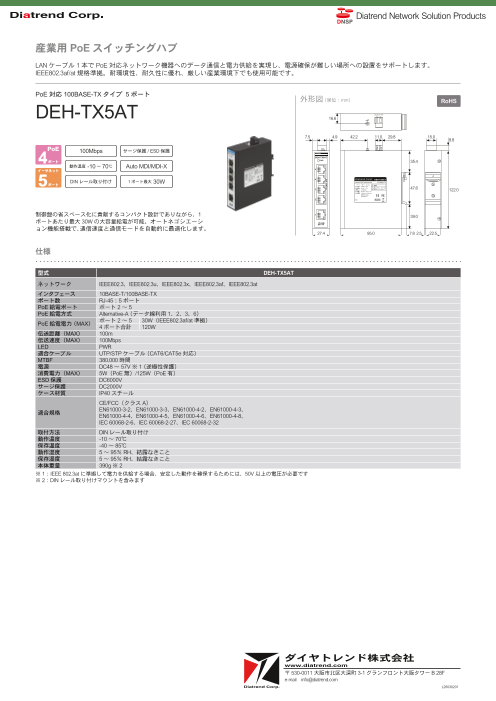

Page1
Diatrend Network Solution Products
産業用 PoEスイッチングハブ
LAN ケーブル 1 本で PoE 対応ネットワーク機器へのデータ通信と電力供給を実現し、電源確保が難しい場所への設置をサポートします。
IEEE802.3af/at 規格準拠。耐環境性、耐久性に優れ、厳しい産業環境下でも使用可能です。
PoE 対応 100BASE-TX タイプ ５ポート
外形図（単位：mm） RoHS
DEH-TX5AT
16.6
7.5 4.9 42.2 11.0 29.8 15.0
8.8
PoE 100Mbps サージ保護 / ESD 保護
ポート 35.4
動作温度 -10 ～ 70℃ Auto MDI/MDI-X
イーサネット
DIN レール取り付け 1 ポート最大 30W
ポート
47.6 122.0
制御盤の省スペース化に貢献するコンパクト設計でありながら、1 39.0
ポートあたり最大 30W の大容量給電が可能。オートネゴシエーシ
ョン機能搭載で、通信速度と通信モードを自動的に最適化します。
27.4 95.0 7.8 2.5 22.5
仕様
型式 DEH-TX5AT
ネットワーク IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.3af、IEEE802.3at
インタフェース 10BASE-T/100BASE-TX
ポート数 RJ-45：5 ポート
PoE 給電ポート ポート 2 ～ 5
PoE 給電方式 Alternative-A（ データ線利用 1、2、3、6）
ポート 2 ～ 5 30W（IEEE802.3af/at 準拠）
PoE 給電電力（ MAX）
4 ポート合計 120W
伝送距離（MAX） 100m
伝送速度（MAX） 100Mbps
LED PWR
適合ケーブル UTP/STP ケーブル（ CAT6/CAT5e 対応）
MTBF 380,000 時間
電源 DC48 ～ 57V ※ 1（ 逆極性保護）
消費電力（MAX） 5W（PoE 無）/125W（PoE 有）
ESD 保護 DC6000V
サージ保護 DC2000V
ケース材質 IP40 スチール
CE/FCC（クラス A）
EN61000-3-2、EN61000-3-3、EN61000-4-2、EN61000-4-3、
適合規格
EN61000-4-4、EN61000-4-5、EN61000-4-6、EN61000-4-8、
IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32
取付方法 DIN レール取り付け
動作温度 -10 ～ 70℃
保存温度 -40 ～ 85℃
動作湿度 5 ～ 95％ RH、結露なきこと
保存湿度 5 ～ 95％ RH、結露なきこと
本体重量 390g ※ 2
※ 1 ： IEEE 802.3at に準拠して電力を供給する場合、安定した動作を確保するためには、50V 以上の電圧が必要です
※ 2：DIN レール取り付けマウントを含みます
ダイヤトレンド株式会社
www.diatrend.com
〒 530-0011 大阪市北区大深町 3-1 グランフロント大阪タワー B 28F
e-mail info@diatrend.com
L26030201
P- P+
48~57VDC
