16ポート搭載 産業用スイッチングハブ
16ポート搭載ギガビットタイプの産業用スイッチングハブです。
DEH-GTX16Cは、耐環境性、耐久性に優れた高速ギガビットタイプのCC-Link IEフィールドネットワーク対応品です。
DEH-GP16Cは全ポートがPoE（Power over Ethernet）に対応しており、LANケーブル1本でデータ通信と電力供給を可能にします。
動作温度範囲は-40～75℃と広域であるため、過酷な産業環境でも使用できます。
EN62368-1等の安全規格を取得しています。
DINレール、壁掛け取り付けに対応できます。
このカタログについて
| ドキュメント名 | 産業用イーサネットスイッチングハブ DEH-GTX16C/産業用PoEスイッチングハブ DEH-GP16C |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 545.8Kb |
| 登録カテゴリ | |
| 取り扱い企業 | ダイヤトレンド株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

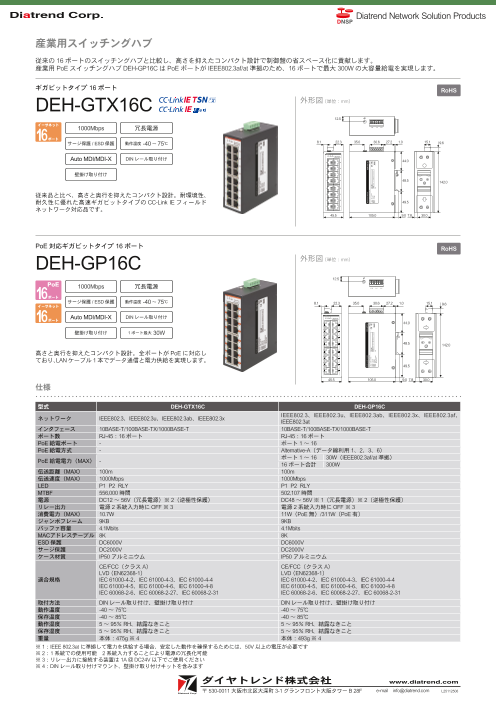

Page1
Diatrend Network Solution Products
産業用スイッチングハブ
従来の 16 ポートのスイッチングハブと比較し、高さを抑えたコンパクト設計で制御盤の省スペース化に貢献します。
産業用 PoE スイッチングハブ DEH-GP16C は PoE ポートが IEEE802.3af/at 準拠のため、16 ポートで最大 300W の大容量給電を実現します。
ギガビットタイプ 16 ポート RoHS
DEH-GTX16C 外形図（単位：mm）
12.5
イーサネット
1000Mbps 冗長電源
ポート
サージ保護 / ESD 保護 動作温度 -40 ～ 75℃ 8.1 22.3 35.0 30.6 27.2 1.0 15.1 9.6
Auto MDI/MDI-X DIN レール取り付け 44.0
壁掛け取り付け
48.5 142.0
従来品と比べ、高さと奥行を抑えたコンパクト設計。耐環境性、
耐久性に優れた高速ギガビットタイプの CC-Link IE フィールド 49.5
ネットワーク対応品です。
45.5 105.0 9.0 7.8 30.0
PoE 対応ギガビットタイプ 16 ポート RoHS
DEH-GP16C 外形図（単位：mm）
12.5
PoE 1000Mbps 冗長電源
ポート
サージ保護 / ESD 保護 動作温度 -40 ～ 75℃ 8.1 22.3 35.0 30.6 27.2 1.0 15.1 9.6
イーサネット
Auto MDI/MDI-X DIN レール取り付け
ポート
44.0
壁掛け取り付け 1 ポート最大 30W
48.5 142.0
高さと奥行を抑えたコンパクト設計。全ポートが PoE に対応し
ており、LAN ケーブル 1 本でデータ通信と電力供給を実現します。
49.5
45.5 105.0 9.0 7.8 30.0
仕様
型式 DEH-GTX16C DEH-GP16C
IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x、IEEE802.3af、
ネットワーク IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x
IEEE802.3at
インタフェース 10BASE-T/100BASE-TX/1000BASE-T 10BASE-T/100BASE-TX/1000BASE-T
ポート数 RJ-45：16 ポート RJ-45：16 ポート
PoE 給電ポート - ポート 1 ～ 16
PoE 給電方式 - Alternative-A（データ線利用 1、2、3、6）
ポート 1 ～ 16 30W（IEEE802.3af/at 準拠）
PoE 給電電力（MAX） -
16 ポート合計 300W
伝送距離（MAX） 100m 100m
伝送速度（MAX） 1000Mbps 1000Mbps
LED P1 P2 RLY P1 P2 RLY
MTBF 556,000 時間 502,107 時間
電源 DC12 ～ 56V（冗長電源）※ 2（逆極性保護） DC48 ～ 56V ※ 1（冗長電源）※ 2（逆極性保護）
リレー出力 電源 2 系統入力時に OFF ※ 3 電源 2 系統入力時に OFF ※ 3
消費電力（MAX） 10.7W 11W（PoE 無）/311W（PoE 有）
ジャンボフレーム 9KB 9KB
バッファ容量 4.1Mbits 4.1Mbits
MACアドレステーブル 8K 8K
ESD 保護 DC6000V DC6000V
サージ保護 DC2000V DC2000V
ケース材質 IP50 アルミニウム IP50 アルミニウム
CE/FCC（クラス A） CE/FCC（クラス A）
LVD（ EN62368-1） LVD（ EN62368-1）
適合規格 IEC 61000-4-2、IEC 61000-4-3、IEC 61000-4-4 IEC 61000-4-2、IEC 61000-4-3、IEC 61000-4-4
IEC 61000-4-5、IEC 61000-4-6、IEC 61000-4-8 IEC 61000-4-5、IEC 61000-4-6、IEC 61000-4-8
IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-31 IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-31
取付方法 DIN レール取り付け、壁掛け取り付け DIN レール取り付け、壁掛け取り付け
動作温度 -40 ～ 75℃ -40 ～ 75℃
保存温度 -40 ～ 85℃ -40 ～ 85℃
動作湿度 5 ～ 95％ RH、結露なきこと 5 ～ 95％ RH、結露なきこと
保存湿度 5 ～ 95％ RH、結露なきこと 5 ～ 95％ RH、結露なきこと
重量 本体：475g ※ 4 本体：493g ※ 4
※ 1 ：IEEE 802.3at に準拠して電力を供給する場合、安定した動作を確保するためには、50V 以上の電圧が必要です
※ 2 ： 1 系統での使用可能 2 系統入力することにより電源の冗長化可能
※ 3：リレー出力に接続する装置は 1A @ DC24V 以下でご使用ください
※ 4：DIN レール取り付けマウント、壁掛け取り付けキットを含みます
ダイヤトレンド株式会社 www.diatrend.com
〒 530-0011 大阪市北区大深町 3-1 グランフロント大阪タワー B 28F e-mail info@diatrend.com L25112506
