昇圧回路を内蔵し、DC12V/DC24V/DC48Vの電源入力に対応。DC10.8Vまでの電圧低下に対応しており、車載電源での運用にも最適。
DEIJ-5GBTV3は、DC12～52Vの幅広い入力電源に対応したミッドスパン方式の産業用PoEインジェクターです。
IEEE802.3af/at/bt準拠のため、最大90Wの大容量給電を実現します。
10BASE-T/100BASE-TX/1000BASE-T/2.5GBASE-T/5GBASE-T対応のイーサネットポートが搭載されています。
動作温度範囲は-40～75℃と広域であるため、過酷な環境下でも使用可能です。
DINレール、壁掛け取り付けに対応できます。
このカタログについて
| ドキュメント名 | 産業用PoEインジェクター マルチギガビットタイプ DEIJ-5GBTV3 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 278.9Kb |
| 登録カテゴリ | |
| 取り扱い企業 | ダイヤトレンド株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

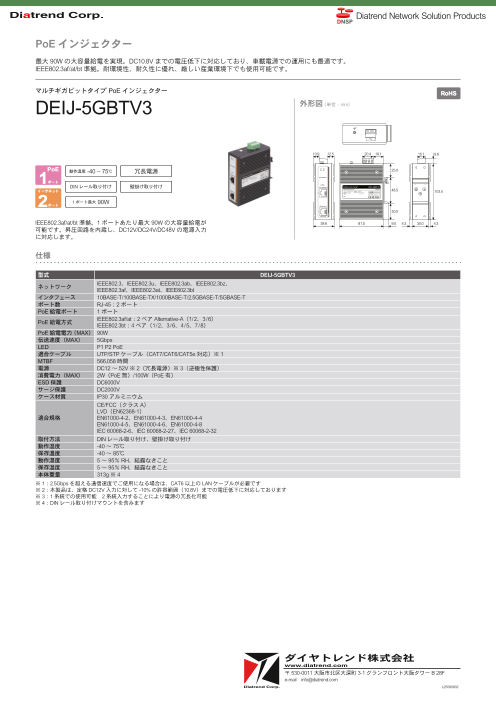

Page1
Diatrend Network Solution Products
PoE インジェクター
最大 90W の大容量給電を実現。DC10.8V までの電圧低下に対応しており、車載電源での運用にも最適です。
IEEE802.3af/at/bt 準拠。耐環境性、耐久性に優れ、厳しい産業環境下でも使用可能です。
マルチギガビットタイプ PoE インジェクター RoHS
DEIJ-5GBTV3 外形図（単位：mm）
10.9 12.5 20.4 19.1 15.1 9.6
PoE 動作温度 -40 ～ 75℃ 冗長電源 25.0
ポート
DIN レール取り付け 壁掛け取り付け
イーサネット 48.5 103.5
ポート
1 ポート最大 90W
ポート
30.0
IEEE802.3af/at/bt 準拠。1 ポートあたり最大 90W の大容量給電が 38.6 81.5 9.0 4.3 30.0 4.3
可能です。昇圧回路を内蔵し、DC12V/DC24V/DC48V の電源入力
に対応します。
仕様
型式 DEIJ-5GBTV3
IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3bz、
ネットワーク
IEEE802.3af、IEEE802.3at、IEEE802.3bt
インタフェース 10BASE-T/100BASE-TX/1000BASE-T/2.5GBASE-T/5GBASE-T
ポート数 RJ-45：2 ポート
PoE 給電ポート 1 ポート
IEEE802.3af/at：2 ペア Alternative-A（1/2、3/6）
PoE 給電方式
IEEE802.3bt：4 ペア（1/2、3/6、4/5、7/8）
PoE 給電電力（ MAX） 90W
伝送速度（MAX） 5Gbps
LED P1 P2 PoE
適合ケーブル UTP/STP ケーブル（CAT7/CAT6/CAT5e 対応）※ 1
MTBF 566,058 時間
電源 DC12 ～ 52V ※ 2（冗長電源）※ 3（逆極性保護）
消費電力（MAX） 2W（PoE 無）/100W（PoE 有）
ESD 保護 DC6000V
サージ保護 DC2000V
ケース材質 IP30 アルミニウム
CE/FCC（クラス A）
LVD（EN62368-1）
適合規格 EN61000-4-2、EN61000-4-3、EN61000-4-4
EN61000-4-5、EN61000-4-6、EN61000-4-8
IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32
取付方法 DIN レール取り付け、壁掛け取り付け
動作温度 -40 ～ 75℃
保存温度 -40 ～ 85℃
動作湿度 5 ～ 95％ RH、結露なきこと
保存湿度 5 ～ 95％ RH、結露なきこと
本体重量 313g ※ 4
※ 1：2.5Gbps を超える通信速度でご使用になる場合は、CAT6 以上の LAN ケーブルが必要です
※ 2：本製品は、定格 DC12V 入力に対して -10% の許容範囲（10.8V）までの電圧低下に対応しております
※ 3：1 系統での使用可能 2 系統入力することにより電源の冗長化可能
※ 4：DIN レール取り付けマウントを含みます
ダイヤトレンド株式会社
www.diatrend.com
〒 530-0011 大阪市北区大深町 3-1 グランフロント大阪タワー B 28F
e-mail info@diatrend.com
L25090902
V1 V2
+ - + -
