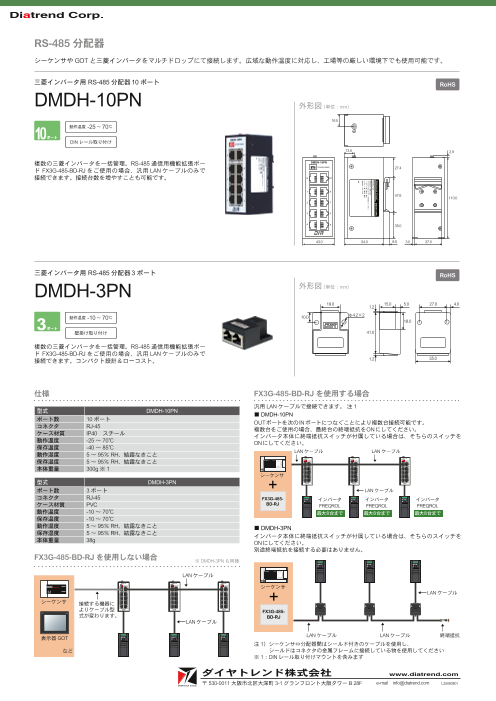

三菱インバータ用 RS-485分配器 DMDH-10PN/DMDH-3PN

RS-485 分配器 シーケンサや GOT と三菱インバータをマルチドロップにて接続します。広域な動作温度に対応し、工場等の厳しい環境下でも使用可能です。 三菱インバータ用 RS-485 分配器 10 ポート RoHS DMDH-10PN 外形図（単位：mm） 16.5 動作温度 -25 ～ 70℃ ポート DIN レール取り付け 13.5 2.9 複数の三菱インバータを一括管理。RS-485 通信用機能拡張ボー 27.4 ド FX3G-485-BD-RJ をご使用の場合、汎用 LAN ケーブルのみで 接続できます。接続台数を増やすことも可能です。 47.6 110.0 35.0 43.0 54.0 8.5 3.0 37.0 三菱インバータ用 RS-485 分配器 3 ポート RoHS DMDH-3PN 外形図（単位：mm） 19.0 15.0 5.0 27.0 4.0 1.2 動作温度 -10 ～ 70℃ 10.0 φ4.2×2 18.0 ポート 壁掛け取り付け 41.0 複数の三菱インバータを一括管理。RS-485 通信用機能拡張ボー ド FX3G-485-BD-RJ をご使用の場合、汎用 LAN ケーブルのみで 接続できます。コンパクト設計＆ローコスト。 1.2 35.0 仕様 FX3G-485-BD-RJ を使用する場合 汎用 LAN ケーブルで接続できます。 注 1 型式 DMDH-10PN ■ DMDH-10PN ポート数 10 ポート OUT ポートを次のIN ポートにつなぐことにより複数台接続可能です。 コネクタ RJ-45 複数台をご使用の場合、最終台の終端抵抗をONにしてください。 ケース材質 IP40　スチール インバータ本体に終端抵抗スイッチが付属している場合は、そちらのスイッチを 動作温度 -25 ～ 70℃ ONにしてください。 保存温度 -40 ～ 85℃ LAN ケーブル LANケーブル 動作湿度 5 ～ 95％ RH、結露なきこと 保存湿度 5 ～ 95％ RH、結露なきこと 本体重量 300g ※ 1 シーケンサ 型式 DMDH-3PN ポート数 3 ポート LAN ケーブル コネクタ RJ-45 インバータ インバータ インバータ ケース材質 PVC FREQROL FREQROL FREQROL 動作温度 -10 ～ 70℃ 最大８台まで 最大８台まで 最大８台まで 保存温度 -10 ～ 70℃ 動作湿度 5 ～ 95％ RH、結露なきこと ■ DMDH-3PN 保存湿度 5 ～ 95％ RH、結露なきこと インバータ本体に終端抵抗スイッチが付属している場合は、そちらのスイッチを 本体重量 38g ONにしてください。 別途終端抵抗を接続する必要はありません。 FX3G-485-BD-RJ を使用しない場合 ※ DMDH-3PN も同様 LAN ケーブル シーケンサ LANケーブル シーケンサ 接続する機器に よりケーブル型 式が変わります。 LANケーブル LAN ケーブル LANケーブル 終端抵抗 表示器GOT 注 1）シーケンサ⇔分配器間はシールド付きのケーブルを使用し、 など 　　 シールドはコネクタの金属フレームに接続している物を使用してください ※ 1 ： DIN レール取り付けマウントを含みます ダイヤトレンド株式会社 www.diatrend.com 〒 530-0011 大阪市北区大深町 3-1 グランフロント大阪タワー B 28F e-mail　info@diatrend.com L25080801
