ローコストタイプの産業用イーサネットスイッチングハブ
コストパフォーマンスに優れた産業用イーサネットスイッチングハブです。
動作温度範囲は-25～70℃と広域であるため、過酷な産業環境でも使用できます。
EN62368-1等の安全規格を取得しています。
DINレール取り付けが可能で制御盤への設置が簡単です。
動作温度や伝送速度、取り付け方法はそのままに筐体サイズの縮小と冗長電源を削減することで、コストパフォーマンスを向上させました。
筐体サイズをコンパクトに設計し、省スペース化を実現しました。
このカタログについて
| ドキュメント名 | 産業用イーサネットスイッチングハブ 10BASE-T/100BASE-TXタイプ DEH-8/DEH-5 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 430Kb |
| 登録カテゴリ | |
| 取り扱い企業 | ダイヤトレンド株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

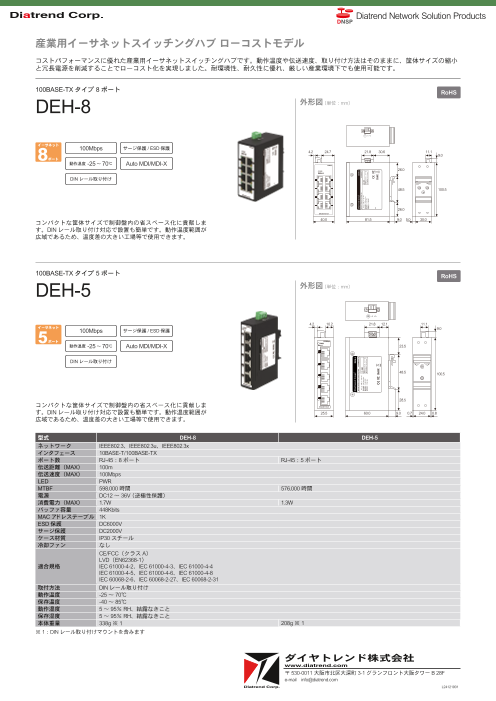

Page1
Diatrend Network Solution Products
産業用イーサネットスイッチングハブ ローコストモデル
コストパフォーマンスに優れた産業用イーサネットスイッチングハブです。動作温度や伝送速度、取り付け方法はそのままに、筐体サイズの縮小
と冗長電源を削減することでローコスト化を実現しました。耐環境性、耐久性に優れ、厳しい産業環境下でも使用可能です。
100BASE-TX タイプ 8 ポート RoHS
DEH-8 外形図（単位：mm）
イーサネット
100Mbps サージ保護 / ESD 保護
4.2 24.7 21.8 30.6 11.1
9.0
ポート
動作温度 -25 ～ 70℃ Auto MDI/MDI-X
26.0
DIN レール取り付け
48.5 100.5
26.0
40.0 81.5 9.0 5.0 30.0
コンパクトな筐体サイズで制御盤内の省スペース化に貢献しま
す。DIN レール取り付け対応で設置も簡単です。動作温度範囲が
広域であるため、温度差の大きい工場等で使用できます。
100BASE-TX タイプ 5 ポート RoHS
DEH-5 外形図（単位：mm）
4.2 10.2 21.8 12.1 11.1
イーサネット
100Mbps サージ保護 / ESD 保護 9.0
ポート 100Mbps
PWR
動作温度 -25 ～ 70℃ Auto MDI/MDI-X DEH-5 23.5
5
DIN レール取り付け 4
48.5
3 100.5
2
1
28.5
コンパクトな筐体サイズで制御盤内の省スペース化に貢献しま
す。DIN レール取り付け対応で設置も簡単です。動作温度範囲が 25.5 60.0 9.0 0.7 24.0 0.8
広域であるため、温度差の大きい工場等で使用できます。
型式 DEH-8 DEH-5
ネットワーク IEEE802.3、IEEE802.3u、IEEE802.3x
インタフェース 10BASE-T/100BASE-TX
ポート数 RJ-45：8 ポート RJ-45：5 ポート
伝送距離（MAX） 100m
伝送速度（MAX） 100Mbps
LED PWR
MTBF 598,000 時間 576,000 時間
電源 DC12 ～ 36V（ 逆極性保護）
消費電力（MAX） 1.7W 1.3W
バッファ容量 448Kbits
MAC アドレステーブル 1K
ESD 保護 DC6000V
サージ保護 DC2000V
ケース材質 IP30 スチール
冷却ファン なし
CE/FCC（クラス A）
LVD（EN62368-1）
適合規格 IEC 61000-4-2、IEC 61000-4-3、IEC 61000-4-4
IEC 61000-4-5、IEC 61000-4-6、IEC 61000-4-8
IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-31
取付方法 DIN レール取り付け
動作温度 -25 ～ 70℃
保存温度 -40 ～ 85℃
動作湿度 5 ～ 95％ RH、結露なきこと
保存湿度 5 ～ 95％ RH、結露なきこと
本体重量 338g ※ 1 208g ※ 1
※ 1：DIN レール取り付けマウントを含みます
ダイヤトレンド株式会社
www.diatrend.com
〒 530-0011 大阪市北区大深町 3-1 グランフロント大阪タワー B 28F
e-mail info@diatrend.com
L24121901
