2.5GBase-T対応イーサネットポート、10GBase-R対応SFPポートにより高速かつ高性能の通信が可能
DEH-GTZ4R2は、マルチギガビットの産業用イーサネットスイッチングハブです。
10Base-T/100Base-TX/1000Base-T/2.5GBase-T対応のイーサネットポートが4ポート、1000Base-X/10GBase-R対応のSFPポートが2ポート搭載されています。
SFPポートは電気信号を光信号に変換し、ノイズに強く安定した通信を実現します。
LANケーブルでは伝送できない100m以上(最長 40km)の接続が可能です
電源はDC12～36Vの冗長入力となり、システムの信頼性を高めます。
動作温度範囲は-40～75℃と広域であるため、過酷な産業環境下でも使用できます。
スイッチングハブと光メディアコンバータが1台にまとまり省スペース化に貢献します。
このカタログについて
| ドキュメント名 | 産業用イーサネットスイッチングハブ マルチギガビットタイプ DEH-GTZ4R2 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 255.8Kb |
| 登録カテゴリ | |
| 取り扱い企業 | ダイヤトレンド株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

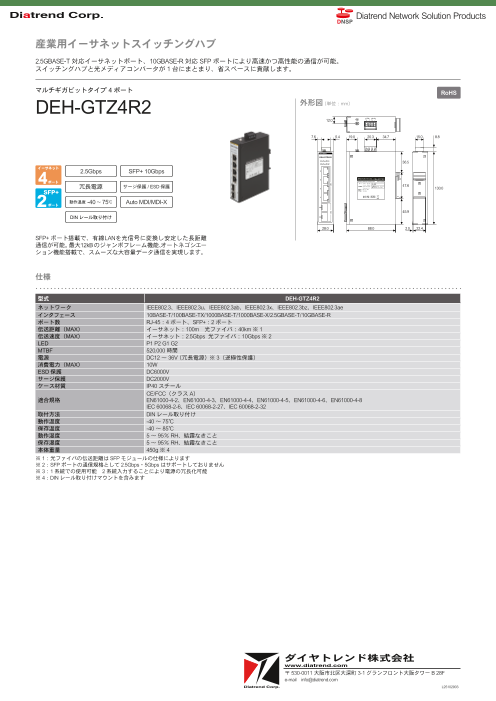

Page1
Diatrend Network Solution Products
産業用イーサネットスイッチングハブ
2.5GBase-T 対応イーサネットポート、10GBase-R 対応 SFP ポートにより高速かつ高性能の通信が可能。
スイッチングハブと光メディアコンバータが 1 台にまとまり、省スペースに貢献します。
マルチギガビットタイプ 4 ポート RoHS
DEH-GTZ4R2 外形図（単位：mm）
12.0 + - + -
高速で安定した長距離通信を実現
7.6 5.4 19.0 20.3 34.7 15.0 8.8
36.5
イーサネット
冗長電源 サージ保護 / ESD 保護
ポート
動作温度 -40 ～ 75℃ Auto MDI/MDI-X 47.6
130.0
SFP+
DIN レール取り付け
ポート
45.9
SFP+ ポート搭載で、有線LANを光信号に変換し安定した長距離
通信が可能。最大12kB のジャンボフレーム機能、オートネゴシエー 28.0 88.0 2.0 22.4
ション機能搭載で、スムーズな大容量データ通信を実現します。
仕様
型式 DEH-GTZ4R2
ネットワーク IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x、IEEE802.3bz、IEEE802.3ae
インタフェース 10Base-T/100Base-TX/1000Base-T/1000Base-X/2.5GBase-T/10GBase-R
ポート数 RJ-45：4 ポート
SFP+ ポート数 2 ポート
伝送距離（MAX） イーサネット：100m 光ファイバ：40km ※ 1
伝送速度（MAX） イーサネット：2.5Gbps 光ファイバ：10Gbps ※ 2
LED P1 P2 G1 G2
MTBF 520,000 時間
電源 DC12 ～ 36V（ 冗長電源）※ 3（逆極性保護）
消費電力（MAX） 10W
ESD 保護 DC6000V
サージ保護 DC2000V
ケース材質 IP40 スチール
CE/FCC（クラス A）
適合規格 EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5、EN61000-4-6、EN61000-4-8
IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32
取付方法 DIN レール取り付け
動作温度 -40 ～ 75℃
保存温度 -40 ～ 85℃
動作湿度 5 ～ 95％ RH、結露なきこと
保存湿度 5 ～ 95％ RH、結露なきこと
本体重量 450g ※ 4
※ 1 ：光ファイバの伝送距離は SFP モジュールの仕様によります
※ 2： SFP ポートの通信規格として 2.5Gbps・5Gbps はサポートしておりません
※ 3： 1 系統での使用可能 2 系統入力することにより電源の冗長化可能
※ 4：DIN レール取り付けマウントを含みます
