高温多湿でも安定開閉！オートヒンジ 丁番型「HT732型」

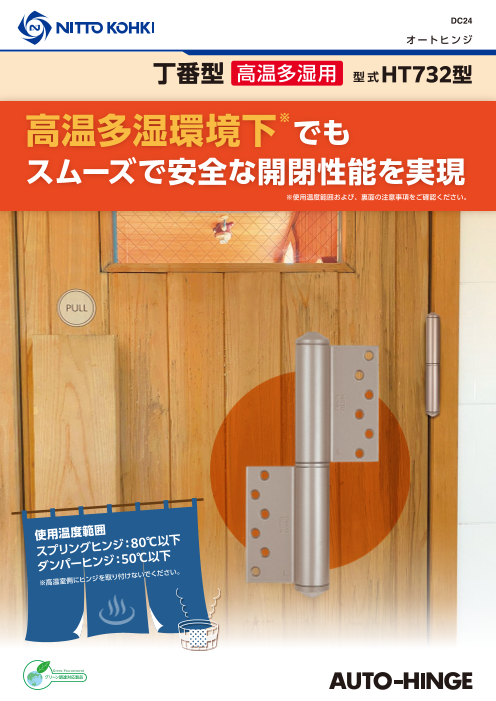

DC24 オートヒンジ 丁番型 高温多湿用 型式HT732型 高温多湿環境下※でも スムーズで安全な開閉性能を実現 ※使用温度範囲および、裏面の注意事項をご確認ください。 使用温度範囲 スプリングヒンジ：80 ℃以下 ダンパーヒンジ：50℃ 以下 ※高温室側にヒンジを 取り付けないでくださ い。 グリーン調達対応製品

HT732型 外形寸法図/取付図 高温多湿用 アルミ製・ステンレス製・鋼製ドア用 品　　名 適用ドアサイズ (mm) 適用ドア ストップ ストップ 最大開扉 右開き 左開き DW DH DT 質量(kg) 機　構 角　度 角　　度 表面色 HT732R HT732L ステン 1000以下 2100以下 40以上 60以下 なし なし 180°右または HT732R-V HT732L-V 左一方開き ブラック ※本品は、スプリングヒンジ、ダンパーヒンジ各１枚で１組です。 ※空ヒンジは標準の730型をご使用ください。 ■外形寸法図 （単位: mm） (本図は、左開き用外形図を示します。右開き用は対称となります。) ●スプリングヒンジ ●ダンパーヒンジ 65 65 65 65 φ34.5 φ34.5 プリセットネジ 12-φ7穴 12-φ7穴 サラモミ径φ10.5 サラモミ径φ10.5 L L 9.5 9.5 19 19 ※注記 温度補正機能付のため、 出荷時は羽根間に隙間が 約10mmあります。 取付は4mmになるように L L してください。 9.5 9.5 19 19 備 考 ■取付図 付属部品 20以上 .5 φ34 数 量 部品名 ❶ 表面処理は、ステンレス材にアクリ HT732 730 ル樹脂焼付塗装となります。 サラ小ネジ M5×16 24 12 ❷ ドア、枠とも羽根取付部分には、補 セットピン 1 - 強材として厚さ3.2mm、長さ300 mm以上の鋼板を必ずご使用くださ い。また、補強材を直接躯体に固定 してください。 ❸ 取付専用ネジとして、サラネジ とろカバー M5×16L（P=0.8）が付属となり ます。 1 4 ❹ 戸先のチリは、必ず5mm以上お取 りください。 ❺ 180°以上開かないように、戸当り を必ず設けてください。戸当りは、 戸先側が当る様設置してください。 ドア左右開き勝手 • 高温環境での使用では、内側から押し開きできる構造が必須です。 ご注意 • ラッチ（引っ掛かり機構）がある場合、事故につながる可能性があります。 左開き(L) 右開き(R) • 開き方向に障害物を置かないでください。 取扱い販売店 本社・研究所／建築機器事業部 ISO 9001 〒146-8555 東京都大田区仲池上2-9-4 ISO 14001 Tel:03-3755-9953（代表）　Fax:03-3755-9955 JQA-2025 西日本支社 JQA-EM4057 〒537-0001 大阪府大阪市東成区深江北2-10-10 本社/研究所 Tel:06-6975-8261（代表）　Fax:06-6975-2261 中日本支社 〒465-0092 愛知県名古屋市名東区社台3-173-2 Tel:052-726-9044（代表）　Fax:052-772-7744 支店：札幌／仙台／福岡 CO２排出量 ホームページ www.nitto-kohki.co.jp ご注意 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」 または「カタログ」に記載の注意事項をよくお読みください。 このカタログの記載内容は2026年4月現在のものです。 改良のため予告なしに変更する場合がありますのでご了承ください。 26D (11) 19 19 19 19 19 9 65 9 19 19 19 19 19 (11) 13 115 115 13 4 (11) 19 19 19 19 19 9 9 19 19 19 19 19 (11) 13 115 115 13 4
