丁番型 型式100シリーズ 133型

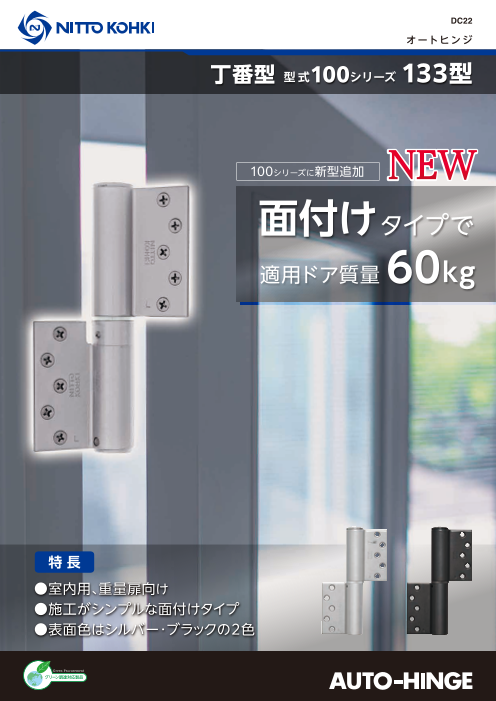

DC22 オートヒンジ 丁番型 型式100シリーズ 133型 100シリーズに新型追加 面付けタイプで 適用ドア質量60kg 特 長 ●室内用、重量扉向け ●施工がシンプルな面付けタイプ ●表面色はシルバー・ブラックの２色 グリーン調達対応製品

100シリーズ　133型 外形寸法図/取付図 屋内ドア用 鋼製ドア用（面付型） 品　　名 適用ドアサイズ (mm) 適用ドア ストップ ストップ 最大開扉 右開き 左開き DW DH DT 質量(kg) 機　構 角　度 角　　度 表面色 133R 133L なし なし シルバー 133SR 133SL あり 85°および150° 900以下 2100以下 30以上 60以下 180°右または 133R-V 133L-V なし なし 左一方開き ブラック 133SR-V 133SL-V あり 85°および150° ※本品は、スプリングヒンジ、ダンパーヒンジ各１枚で１組です。 ※ブロンズ色:オプション （単位: mm） ■外形寸法図 (本図は、右開き用外形図を示します。左開き用は対称となります。) ●スプリングヒンジ ●ダンパーヒンジ 10-φ7ビス穴、サラモミ径φ10.5 10-φ7ビス穴、サラモミ径φ10.5 60 60 60 60 φ32 φ32 プリセットネジ 19 19 Ｒ 9.5 Ｒ 9.5 9.5 9.5 19 19 備 考 ❶ 表面処理は、メラミン樹脂焼付塗装 となります。 ❷ 羽根取付部分には、補強材として「ヒ Ｒ Ｒ ンジのチリに合わせて羽根が平行に なる様に」十分な補強材を枠および ドア側に長さ300mm以上で確実に 固定してください。また、補強材を直 接躯体に固定してください。 ■取付図 付属部品 ❸ 補強板は、鋼板厚み3.2ｍｍ以上で 17以上 数 量 使用ください。 部品名 133 133S ❹ 取付専用ネジとして、サッシ用さら サッシ用さら小ねじM6×16L 20 小ねじM6×16L(頭部径φ10)が 補強板 セットピン 1 - 付属となります｡ スプリングピン - 1 ❺ 戸先のチリは、必ず5mm以上お取り 本体の取付には、付属されるサッシ用さら小ねじ M6×16L(頭部径φ10) ください。 をご使用ください。 ❻ 180°以上開かないように、戸当りを 必ず設けてください。戸当りは、戸先 サッシ用さら小ねじ 側が当るよう設置してください。 M6×16L 4 1 とろカバー ドア左右開き勝手 ストップ機能なしの場合、スプリングピンの打ち込みが不要となりました。 左開き(L) 右開き(R) セットピンはハンマー不要。 穴位置を合わせて上から挿入するだけです。 （100、200、700シリーズ共通） 取扱い販売店 本社・研究所／建築機器事業部 〒146-8555 東京都大田区仲池上2-9-4 Tel:03-3755-9953（代表）　Fax:03-3755-9955 西日本支社 〒537-0001 大阪府大阪市東成区深江北2-10-10 Tel:06-6975-8261（代表）　Fax:06-6975-2261 中日本支社 〒465-0092 愛知県名古屋市名東区社台3-173-2 Tel:052-726-9044（代表）　Fax:052-772-7744 ISO 9001 ISO 14001 支店：札幌／仙台／福岡 JQA-2025 ホームページ www.nitto-kohki.co.jp JQA-EM4057 本社/研究所 ご注意 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」 または「カタログ」に記載の注意事項をよくお読みください。 このカタログの記載内容は2025年10月現在のものです。 改良のため予告なしに変更する場合がありますのでご了承ください。 25J 198 2 95 3 95 3 9.5 19 19 19 19 (9.5) 60 φ32 (9.5) 19 19 19 19 9.5 198 2 95 3 95 3 9.5 19 19 19 19 (9.5) (9.5) 19 19 19 19 9.5
