ジェットタガネ『JT-16-RBT』は、自動機用の空気式高速多針タガネです。
複数のニードルが高速で往復運動し、溶接後のスラグやサビを効率的に落とします。低振動、低反力でロボットへの影響を低減しながら、
ニードル束が作業対象面の凹凸にムラなく追従。強力で安定したはくり機能を発揮します。
このカタログについて
| ドキュメント名 | はつり・はくりの自動化に！自動機用空気式高速多針タガネ「ジェットタガネ JT-16-RBT」 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 18.7Mb |
| 取り扱い企業 | 日東工器株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

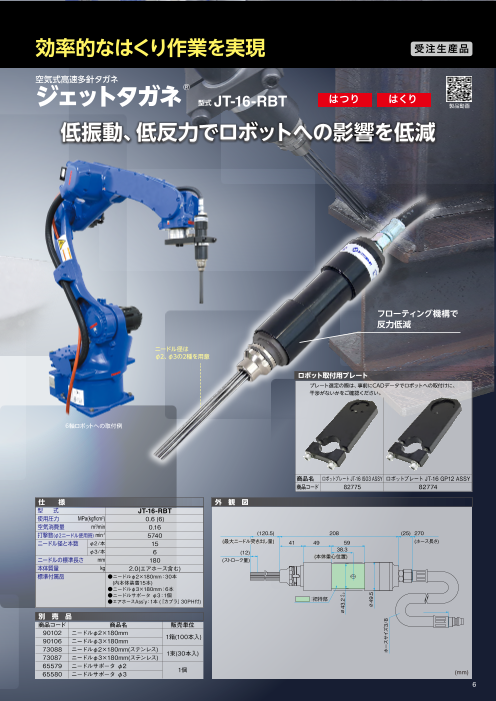

Page1
効率的なはくり作業を実現 受注生産品
空気式高速多針タガネ
ジェットタガネ®
型式 JT-16-RBT はつり はくり
製品動画
低振動、低反力でロボットへの影響を低減
フローティング機構で
反力低減
ニードル径は
φ2、φ3の2種を用意
ロボット取付用プレート
プレート選定の際は、事前にCADデータでロボットへの取付けに、
干渉がないかをご確認ください。
6軸ロボットへの取付例
商品名 ロボットプレート JT-16 ISO3 ASSY ロボットプレート JT-16 GP12 ASSY
商品コード 82775 82774
仕 様 外 観 図
型 式 JT-16-RBT
使用圧力 MPa(kgf/cm2) 0.6 (6)
空気消費量 m3/min 0.16
打撃数(φ2ニードル使用時) min-1 5740 (120.5) 208 (25) 270
ニードル径と本数 φ2/本 15 (最大ニードル突き出し量) 41 49 59 (ホース長さ)
φ3/本 6 (12) 38.3
ニードルの標準長さ mm 180 (ストローク量) (本体重心位置)
本体質量 kg 2.0(エアホース含む)
標準付属品 ●ニードルφ2×180mm：30本
(内本体装着15本)
●ニードルφ3×180mm：6本
●ニードルサポータ φ3：1個
●エアホースAss'y：1本 (「カプラ」30PH付) ：把持部
別 売 品
商品コード 商品名 販売単位
90102 ニードルφ2×180mm
90106 ニードルφ3×180mm 1箱(100本入)
73088 ニードルφ2×180mm(ステンレス)
73087 ニードルφ3×180mm(ステンレス) 1束(30本入)
65579 ニードルサポータ φ2
65580 ニードルサポータ φ3 1個 (mm)
6
∅43.2 0-0.2
∅49.5
ホースサイズ3/8
