木製建具用に適したセット品を低コストで提供｜「スライディングクローザCWVシリーズ」

DC19 ドアクローザ スライディングクローザ CWVシリーズ 木製軽量建具用 傾斜式 木製軽量建具に対応し た汎用タイプ 木製建具用に適したセ ット品を低コストで提供し ます NEW 調整範囲 16mm 特 長 傾斜 ●木建仕様に必要な部品を標準装備 調整機構 　傾斜式（: ガイドレ－ル、ガイドロ－ラ、全開ストップ装置等を標準装備） ●傾き調節機構付き 採用 ●簡単操作で左右勝手兼用を実現 用　途 住宅・病院・学校・介護福祉施設 等 グリーン調達対応製品 Door Closer

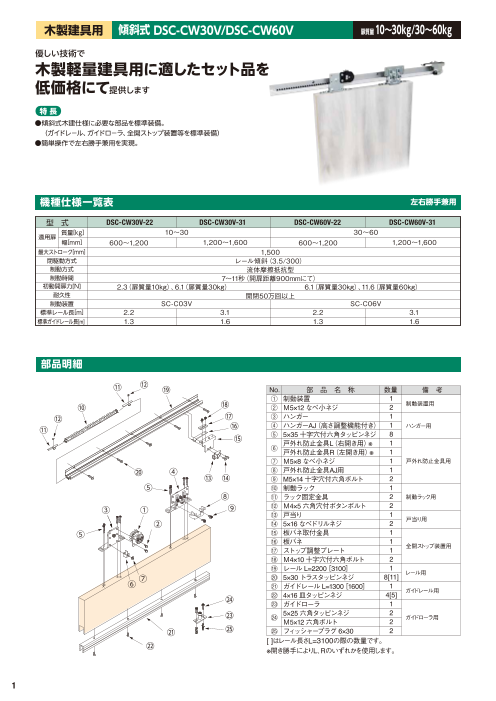

木製建具用 傾斜式 DSC-CW30V/DSC-CW60V 扉質量 10～30kg/30～60kg 木製建具用 傾斜式 DSC-CW30V/DSC-CW60V 納まり図 優しい技術で 木製軽量建具用に適したセット品を 低価格にて提供します 特 長 ●傾斜式木建仕様に必要な部品を標準装備。 　（ガイドレ－ル、ガイドロ－ラ、全開ストップ装置等を標準装備） ●簡単操作で左右勝手兼用を実現。 機種仕様一覧表 左右勝手兼用 型　式 DSC-CW30V-22 DSC-CW30V-31 DSC-CW60V-22 DSC-CW60V-31 適用扉 質量[kg] 10～30 30～60 幅[mm] 600～1,200 1,200～1,600 600～1,200 1,200～1,600 最大ストローク[mm] 1,500 閉駆動方式 レール傾斜（3.5/300） 制動方式 流体摩擦抵抗型 制動時間 7～11秒（開扉距離900mmにて） 初動開扉力[N] 2.3（扉質量10kg）、6.1（扉質量30kg）　 6.1（扉質量30kg）、11.6（扉質量60kg）　 耐久性 開閉50万回以上 制動装置 SC-C03V SC-C06V 標準レール長[m] 2.2 3.1 2.2 3.1 標準ガイドレール長[m] 1.3 1.6 1.3 1.6 部品明細 ⑪ ⑫ ⑲ No. 部　品　名　称 数量 備　考 ① 制動装置 1 ⑩ ⑱ ② Ｍ5×12 なべ小ネジ 2 制動装置用 ⑫ ⑰ ③ ハンガー 1 ⑪ ⑯ ④ ハンガーAJ（高さ調整機能付き） 1 ハンガー用 ⑮ ⑤ 5×35 十字穴付六角タッピンネジ 8 ⑥ 戸外れ防止金具L（右開き用）※ 1 戸外れ防止金具R（左開き用）※ 1 ⑦ Ｍ5×8 なべ小ネジ 1 戸外れ防止金具用 ⑳ ④ ⑧ 戸外れ防止金具AJ用 1 ⑬ ⑭ ⑨ M5×14 十字穴付六角ボルト 2 ⑤ ⑩ 制動ラック 1 ⑧ ⑪ ラック固定金具 2 制動ラック用 ③ ① ⑨ ⑫ Ｍ4×5 六角穴付ボタンボルト 2 ⑬ 戸当り 1 ② 戸当り用 ⑭ 5×16 なべドリルネジ 2 ⑤ ⑮ 板バネ取付金具 1 ⑯ 板バネ 1 ストップ調整プレート 全開ストップ装置用 ⑰ 1 ⑱ Ｍ4×10 十字穴付六角ボルト 2 ⑲ レール L=2200［3100］ 1 レール用 ⑳ ⑥ ⑦ 5×30 トラスタッピンネジ 8[11] ㉑ ガイドレール L=1300［1600］ 1 4×16 皿タッピンネジ ガイドレール用 ㉔ ㉒ 4[5] ㉓ ガイドローラ 1 ㉓ ㉔ 5×25 六角タッピンネジ 2 Ｍ ガイドローラ用 5×12 六角ボルト 2 ㉑ ㉕ ㉕ フィッシャープラグ 6×30 2 ㉒ [ ]はレール長さL=3100の際の数量です。 ※開き勝手によりL、Rのいずれかを使用します。 1 サッシ内幅 W 75 レール長 L=W-150 75 戸外れ防止金具 ハンガー 制動装置 制動ラック 消音ゴム ラック固定金具 ハンガーAJ 戸外れ防止金具AJ用 レール 全開ストップ装置 戸当り金具 (高さ調整機能付) (戸当り金具共締め) A+111 138 十字穴付六角タッピンネジ 5X35 十字穴付六角タッピンネジ 5X35 138 111 なべドリルネジ　5X16 15 B+32 A(戸先のみ込み寸法) B(全開時の竪枠との隙間) DW(600～1600) 戸先 右開き 戸尻 有効開口　WO 引残し 戸袋とのかぶり 100以上 縦断面図(1:2) 最小枠内寸法 65以上 B(全開時の竪枠との隙間) 61 30 31 引分け納まり図(召し合わせ部) ※別途中央戸当り(オプション)が必要となります。 サッシ内幅 W トラスタッピンネジ レール長　L=W/2-150 75 75 レール長　L=W/2-150 5X30 15 32 32 15 138 111 111 138 枠側穴加工図(点検口側より見る) ※鋼製枠の場合はM5(P=0.8)のタップ加工をしてください。 30 調整寸法(300以下) 125 ピッチ300にて均等分 125 コウ配 3.5/300 記事 皿タッピンネジ 4X16 21 １．本図は右開きを示します。 ガイドレール 左開きは本図に対し、左右対称となります。 ガイドローラ ∅16 ２．扉の開き勝手は下記となります 点検口側より見て 右開き 右側へ開く‥‥右開き 左側へ開く‥‥左開き 55～ 30 10 DH H 10 86.5+((DW+ドアストローク)×3.5/300) 最小枠内寸法 130以上 55 10 11.5 (R溝部)

木製建具用 傾斜式 DSC-CW30V/DSC-CW60V 扉質量 10～30kg/30～60kg 木製建具用 傾斜式 DSC-CW30V/DSC-CW60V 納まり図 優しい技術で 木製軽量建具用に適したセット品を 低価格にて提供します 特 長 ●傾斜式木建仕様に必要な部品を標準装備。 　（ガイドレ－ル、ガイドロ－ラ、全開ストップ装置等を標準装備） ●簡単操作で左右勝手兼用を実現。 機種仕様一覧表 左右勝手兼用 型　式 DSC-CW30V-22 DSC-CW30V-31 DSC-CW60V-22 DSC-CW60V-31 適用扉 質量[kg] 10～30 30～60 幅[mm] 600～1,200 1,200～1,600 600～1,200 1,200～1,600 最大ストローク[mm] 1,500 閉駆動方式 レール傾斜（3.5/300） 制動方式 流体摩擦抵抗型 制動時間 7～11秒（開扉距離900mmにて） 初動開扉力[N] 2.3（扉質量10kg）、6.1（扉質量30kg）　 6.1（扉質量30kg）、11.6（扉質量60kg）　 耐久性 開閉50万回以上 制動装置 SC-C03V SC-C06V 標準レール長[m] 2.2 3.1 2.2 3.1 標準ガイドレール長[m] 1.3 1.6 1.3 1.6 部品明細 ⑪ ⑫ ⑲ No. 部　品　名　称 数量 備　考 ① 制動装置 1 ⑩ ⑱ ② Ｍ5×12 なべ小ネジ 2 制動装置用 ⑫ ⑰ ③ ハンガー 1 ⑪ ⑯ ④ ハンガーAJ（高さ調整機能付き） 1 ハンガー用 ⑮ ⑤ 5×35 十字穴付六角タッピンネジ 8 ⑥ 戸外れ防止金具L（右開き用）※ 1 戸外れ防止金具R（左開き用）※ 1 ⑦ Ｍ5×8 なべ小ネジ 1 戸外れ防止金具用 ⑳ ④ ⑧ 戸外れ防止金具AJ用 1 ⑬ ⑭ ⑨ M5×14 十字穴付六角ボルト 2 ⑤ ⑩ 制動ラック 1 ⑧ ⑪ ラック固定金具 2 制動ラック用 ③ ① ⑨ ⑫ Ｍ4×5 六角穴付ボタンボルト 2 ⑬ 戸当り 1 ② 戸当り用 ⑭ 5×16 なべドリルネジ 2 ⑤ ⑮ 板バネ取付金具 1 ⑯ 板バネ 1 ストップ調整プレート 全開ストップ装置用 ⑰ 1 ⑱ Ｍ4×10 十字穴付六角ボルト 2 ⑲ レール L=2200［3100］ 1 レール用 ⑳ ⑥ ⑦ 5×30 トラスタッピンネジ 8[11] ㉑ ガイドレール L=1300［1600］ 1 4×16 皿タッピンネジ ガイドレール用 ㉔ ㉒ 4[5] ㉓ ガイドローラ 1 ㉓ ㉔ 5×25 六角タッピンネジ 2 Ｍ ガイドローラ用 5×12 六角ボルト 2 ㉑ ㉕ ㉕ フィッシャープラグ 6×30 2 ㉒ [ ]はレール長さL=3100の際の数量です。 ※開き勝手によりL、Rのいずれかを使用します。 2 サッシ内幅 W 75 レール長 L=W-150 75 戸外れ防止金具 ハンガー 制動装置 制動ラック 消音ゴム ラック固定金具 ハンガーAJ 戸外れ防止金具AJ用 レール 全開ストップ装置 戸当り金具 (高さ調整機能付) (戸当り金具共締め) A+111 138 十字穴付六角タッピンネジ 5X35 十字穴付六角タッピンネジ 5X35 138 111 なべドリルネジ　5X16 15 B+32 A(戸先のみ込み寸法) B(全開時の竪枠との隙間) DW(600～1600) 戸先 右開き 戸尻 有効開口　WO 引残し 戸袋とのかぶり 100以上 縦断面図(1:2) 最小枠内寸法 65以上 B(全開時の竪枠との隙間) 61 30 31 引分け納まり図(召し合わせ部) ※別途中央戸当り(オプション)が必要となります。 サッシ内幅 W トラスタッピンネジ レール長　L=W/2-150 75 75 レール長　L=W/2-150 5X30 15 32 32 15 138 111 111 138 枠側穴加工図(点検口側より見る) ※鋼製枠の場合はM5(P=0.8)のタップ加工をしてください。 30 調整寸法(300以下) 125 ピッチ300にて均等分 125 コウ配 3.5/300 記事 皿タッピンネジ 4X16 21 １．本図は右開きを示します。 ガイドレール 左開きは本図に対し、左右対称となります。 ガイドローラ ∅16 ２．扉の開き勝手は下記となります 点検口側より見て 右開き 右側へ開く‥‥右開き 左側へ開く‥‥左開き 55～ 30 10 DH H 10 86.5+((DW+ドアストローク)×3.5/300) 最小枠内寸法 130以上 55 10 11.5 (R溝部)

木製建具用 傾斜式/壁収納型 DSC-CWKS30V/DSC-CWKS60V 扉質量 10～30kg/30～60kg 木製建具用 傾斜式/壁収納型 DSC-CWKS30V/DSC-CWKS60V 納まり図 ※CADデータはホームページからダウンロードできます。 優しい技術で 木製軽量建具用に適したセット品を 低価格にて提供します 特 長 ●壁収納に対応してレールを除く全ての部品が開口部にて取り付け、取り外し可能。 ●壁収納全開ストップ装置・壁収納戸当り金具を標準装備。 ●傾斜式木建て仕様に必要な部品を標準装備。 　（ガイドレール・ガイドローラ・全開ストップ装置等を標準装備） ●簡単操作で左右勝手兼用を実現。 機種仕様一覧表 左右勝手兼用 型　式 DSC-CWKS30V-22 DSC-CWKS30V-31 DSC-CWKS60V-22 DSC-CWKS60V-31 質量[適用扉 kg] 10～30 30～60 幅[mm] 600～1,200 1,200～1,600 600～1,200 1,200～1,600 最大ストローク[mm] 1,500 閉駆動方式 レール傾斜（3.5/300） 制動方式 流体摩擦抵抗型 制動時間 7～11秒（開扉距離900mmにて） 初動開扉力[N] 2.3（扉質量10kg）、6.1（扉質量30kg）　 6.1（扉質量30kg）、11.6（扉質量60kg）　 耐久性 開閉50万回以上 制動装置 SC-C03V SC-C06V 標準レール長[m] 2.2 3.1 2.2 3.1 標準ガイドレール長[m] 1.3 1.6 1.3 1.6 部品明細 No. 部　品　名　称 数量 備　考 ① 制動装置 1 ② Ｍ5×12 なべ小ネジ 2 制動装置用 ⑪ ⑫ ㉔ ③ ハンガー 1 ④ ハンガーAJ（高さ調整機能付き） 1 ハンガー用 ⑩ ⑬ ⑤ 5×35 十字穴付六角タッピンネジ 8 ⑫ ⑮ ⑥ 戸外れ防止金具L（右開き用）※ 1 1 ⑪ ⑯ 戸外れ防止金具R（左開き用）※ ⑦ Ｍ5×8 なべ小ネジ 1 戸外れ防止金具用 ⑧ 戸外れ防止金具AJ用 1 2 1 ⑭⑰ ⑱ ⑨ M5×14 十字穴付六角ボルト ⑩ 制動ラック ⑪ ラック固定金具 2 制動ラック用 ㉕ ⑫ Ｍ4×5 六角穴付ボタンボルト 2 ④ ⑬ 壁収納用枠側取付金具 1 ⑤ ⑭ M5×16 なべ小ネジ 2 ⑧ 5×30 トラスタッピンネジ 2 ⑨ ⑮ 戸当り金具 1 ③ ① ⑯ M5×12 なべ小ネジ 2 戸当り ⑰ 板バネ 1 全開ストップ装置用 ② ⑱ M4×6 なべ小ネジ 2 ⑤ ⑲ 戸当り受け金具 1 ⑳ M5×12 なべ小ネジ 1 ㉑ M5×25 なべ小ネジ 1 ㉒ ㉒ ストップローラ 1 ㉓ ㉓ M4×10 なべ小ネジ 2 ⑥ ㉔ レール L=2200［3100］ 1 ⑦ レール用 ⑲⑳ ㉑ ㉕ 5×30 トラスタッピンネジ 8[11] ㉙ ㉖ ガイドレール L=1300［1600］ 1 ガイドレール用 ㉗ 4×16 皿タッピンネジ 4[5] ㉘ ㉘ ガイドローラ 1 2 ㉖ ㉚ ㉙ 5×25 六角タッピンネジ Ｍ5×12 六角ボルト 2 ガイドローラ用 ㉚ フィッシャープラグ 6×30 2 ㉗ [ ]はレール長さL=3100の際の数量です。 ※開き勝手によりL、Rのいずれかを使用します。 3 サッシ内幅 W 75 レール長 L=W-150 75 壁収納用戸当り受け金具 壁収納用ストップローラー ハンガー 制動装置 制動ラック 消音ゴム ラック固定金具 ハンガーAJ 壁収納用ストップ戸当り レール (高さ調整機能付) 戸袋部 A+111 138 十字穴付六角タッピンネジ 5X35 138 111 C(全開時の竪枠との隙間) A(戸先のみ込み寸法) 戸外れ防止金具 戸外れ防止金具AJ用 C DW(600～1600) 戸当りゴム(客先手配) 別途扉又は竪枠に戸当りを設置してください 戸先 右開き 戸尻 有効開口　WO 引残し100以上 戸袋とのかぶり 50 引残し-B+46 戸袋部 縦断面図(1:2) 最小枠内寸法 65以上 61 30 31 B(戸先からのハンガー端面位置) C(全開時の竪枠との隙間) トラスタッピンネジ 引残し100以上 5×30 枠側穴加工図(点検口側より見る) ※鋼製枠の場合はM5(P=0.8)のタップ加工をしてください。 調整寸法(300以下) 125 ピッチ300にて均等分 125 壁収納用ストップ戸当り取付穴 50 引残し-B+46 30 レール取付穴 コウ配 3.5 /300 記事 開口部 戸袋部 皿タッピンネジ 4X16 1.本図は右開きを示します。 右開き ガイドレール 21 　左開きは本図に対し、左右対称となります。 ガイドローラ ∅16 2.扉の開き勝手は下記となります 　点検口側より見て 右側へ開く‥‥右開き 左側へ開く‥‥左開き 3.引分け納まりの場合は、別途中央戸当り(オプション)が 　必要となります。 (ドアストローク/300)X3.5+84 51.9 55～ 33 30 10 DH H 10 最小枠内寸法 165以上 (ドアストローク/300)X3.5+84 55 10

木製建具用 傾斜式/壁収納型 DSC-CWKS30V/DSC-CWKS60V 扉質量 10～30kg/30～60kg 木製建具用 傾斜式/壁収納型 DSC-CWKS30V/DSC-CWKS60V 納まり図 ※CADデータはホームページからダウンロードできます。 優しい技術で 木製軽量建具用に適したセット品を 低価格にて提供します 特 長 ●壁収納に対応してレールを除く全ての部品が開口部にて取り付け、取り外し可能。 ●壁収納全開ストップ装置・壁収納戸当り金具を標準装備。 ●傾斜式木建て仕様に必要な部品を標準装備。 　（ガイドレール・ガイドローラ・全開ストップ装置等を標準装備） ●簡単操作で左右勝手兼用を実現。 機種仕様一覧表 左右勝手兼用 型　式 DSC-CWKS30V-22 DSC-CWKS30V-31 DSC-CWKS60V-22 DSC-CWKS60V-31 質量[適用扉 kg] 10～30 30～60 幅[mm] 600～1,200 1,200～1,600 600～1,200 1,200～1,600 最大ストローク[mm] 1,500 閉駆動方式 レール傾斜（3.5/300） 制動方式 流体摩擦抵抗型 制動時間 7～11秒（開扉距離900mmにて） 初動開扉力[N] 2.3（扉質量10kg）、6.1（扉質量30kg）　 6.1（扉質量30kg）、11.6（扉質量60kg）　 耐久性 開閉50万回以上 制動装置 SC-C03V SC-C06V 標準レール長[m] 2.2 3.1 2.2 3.1 標準ガイドレール長[m] 1.3 1.6 1.3 1.6 部品明細 No. 部　品　名　称 数量 備　考 ① 制動装置 1 ② Ｍ5×12 なべ小ネジ 2 制動装置用 ⑪ ⑫ ㉔ ③ ハンガー 1 ④ ハンガーAJ（高さ調整機能付き） 1 ハンガー用 ⑩ ⑬ ⑤ 5×35 十字穴付六角タッピンネジ 8 ⑫ ⑮ ⑥ 戸外れ防止金具L（右開き用）※ 1 1 ⑪ ⑯ 戸外れ防止金具R（左開き用）※ ⑦ Ｍ5×8 なべ小ネジ 1 戸外れ防止金具用 ⑧ 戸外れ防止金具AJ用 1 2 1 ⑭⑰ ⑱ ⑨ M5×14 十字穴付六角ボルト ⑩ 制動ラック ⑪ ラック固定金具 2 制動ラック用 ㉕ ⑫ Ｍ4×5 六角穴付ボタンボルト 2 ④ ⑬ 壁収納用枠側取付金具 1 ⑤ ⑭ M5×16 なべ小ネジ 2 ⑧ 5×30 トラスタッピンネジ 2 ⑨ ⑮ 戸当り金具 1 ③ ① ⑯ M5×12 なべ小ネジ 2 戸当り ⑰ 板バネ 1 全開ストップ装置用 ② ⑱ M4×6 なべ小ネジ 2 ⑤ ⑲ 戸当り受け金具 1 ⑳ M5×12 なべ小ネジ 1 ㉑ M5×25 なべ小ネジ 1 ㉒ ㉒ ストップローラ 1 ㉓ ㉓ M4×10 なべ小ネジ 2 ⑥ ㉔ レール L=2200［3100］ 1 ⑦ レール用 ⑲⑳ ㉑ ㉕ 5×30 トラスタッピンネジ 8[11] ㉙ ㉖ ガイドレール L=1300［1600］ 1 ガイドレール用 ㉗ 4×16 皿タッピンネジ 4[5] ㉘ ㉘ ガイドローラ 1 2 ㉖ ㉚ ㉙ 5×25 六角タッピンネジ Ｍ5×12 六角ボルト 2 ガイドローラ用 ㉚ フィッシャープラグ 6×30 2 ㉗ [ ]はレール長さL=3100の際の数量です。 ※開き勝手によりL、Rのいずれかを使用します。 4 サッシ内幅 W 75 レール長 L=W-150 75 壁収納用戸当り受け金具 壁収納用ストップローラー ハンガー 制動装置 制動ラック 消音ゴム ラック固定金具 ハンガーAJ 壁収納用ストップ戸当り レール (高さ調整機能付) 戸袋部 A+111 138 十字穴付六角タッピンネジ 5X35 138 111 C(全開時の竪枠との隙間) A(戸先のみ込み寸法) 戸外れ防止金具 戸外れ防止金具AJ用 C DW(600～1600) 戸当りゴム(客先手配) 別途扉又は竪枠に戸当りを設置してください 戸先 右開き 戸尻 有効開口　WO 引残し100以上 戸袋とのかぶり 50 引残し-B+46 戸袋部 縦断面図(1:2) 最小枠内寸法 65以上 61 30 31 B(戸先からのハンガー端面位置) C(全開時の竪枠との隙間) トラスタッピンネジ 引残し100以上 5×30 枠側穴加工図(点検口側より見る) ※鋼製枠の場合はM5(P=0.8)のタップ加工をしてください。 調整寸法(300以下) 125 ピッチ300にて均等分 125 壁収納用ストップ戸当り取付穴 50 引残し-B+46 30 レール取付穴 コウ配 3.5 /300 記事 開口部 戸袋部 皿タッピンネジ 4X16 1.本図は右開きを示します。 右開き ガイドレール 21 　左開きは本図に対し、左右対称となります。 ガイドローラ ∅16 2.扉の開き勝手は下記となります 　点検口側より見て 右側へ開く‥‥右開き 左側へ開く‥‥左開き 3.引分け納まりの場合は、別途中央戸当り(オプション)が 　必要となります。 (ドアストローク/300)X3.5+84 51.9 55～ 33 30 10 DH H 10 最小枠内寸法 165以上 (ドアストローク/300)X3.5+84 55 10

DSC-CW30V, DSC-CW60V, DSC-CWKS30V, DSC-CWKS60V 部品外形図 DSC-CW30V, DSC-CW60V, DSC-CWKS30V, DSC-CWKS60V 部品外形図 制動装置 SC-C03V、SC-C06V ハンガー ハンガーAJ レール ガイドレール ガイドローラ CWV/CWKSVシリーズはφ16を標準セット 21 R3 17 取付穴 138 120 120 10 80 10 10 80 10 2-9X18長穴 58 （M8ボルト用） 40 12 5.3 φ50（ケース部最大外径） 2-9×18長穴 30 9 4-φ5.5(φ5タッピンネジ用) （M8ボルト用） 33 4-φ5.5（φ5タッピンネジ用） （25） 138 138 （7.6） （17.4） 20 98 20 39 60 39 12 37 2200［3100］ 1300［1600］ φＤ 31 50 300ピッチにて均等分 50 125［100］ 350ピッチにて均等分 125［100］ φ12 8.5 20.5 5 25 31 9 43 2-φ5.2 40 4－φ7［5－φ7］ 8-5.5×10長穴［11-5.5×10長穴］ ローラ径（φD）は下記の4種類があります シャフト：スチール 24.5 25 φ16 φ25 φ30 φ35 ケース：ダイカスト ブラケット：スチール 25 ブラケット：スチール レール：アルミ形材（アルマイト処理） ガイドレール：アルミ形材（アルマイト処理） プレート：ステンレス クラッチギヤ：ポリアセタール 戸　車：ポリアセタール 戸車：ポリアセタール ※断面図は拡大して表示しています ※断面図は拡大して表示しています ローラ：ポリアセタール 戸外れ防止金具L・R 戸外れ防止金具AJ用 制動ラック 壁収納用戸当り／ストップ装置（CWKSVシリーズ用） 戸当り／ストップ装置枠側部品 戸外れ防止金具R ※枠側取付金具、板バネ、戸当り金具は現場組立となります。 右開き用 8.5 24.5 5 42 枠側取付金具 板バネ 24.5 t2 14 なべ小ネジ M4×6 なべ小ネジ　M5×12 φ5.5 12 戸当り金具 t2.3 91010 30 1010 12-5.5×8長穴 1010 30 1010 9 610 6 18.5 (580) 230 戸当り受け金具 ストップローラ 30.5 64 6 モジュール3.0 6 戸外れ防止金具L (20) 左開き用 19 40 t3.2 18 (19.2) (0.8) 24.5 消音ゴム 37 27.5 板バネ 枠側取付金具 42 24.5 両端2ヶ所 14 t2 4 t2 なべ小ネジ M4×6 φ5.5 ●制動ラック、消音ゴム一体型です。 2-φ4 なべ小ネジ　M5×12 25.5 2-φ5.5 2-φ5.2 戸当り金具 18.56 106 板バネ：ステンレス 28 t4.5 91010 30 1010 12-5.5×8長穴 1010 30 1010 9 t2.3 制動ラック：ナイロン 戸当りゴム：合成ゴム 金具：スチール 金具：スチール ※断面図は拡大して表示しています その他金具：スチール 230 ラック固定金具 全開ストップ装置（CWVシリーズ用） 戸当り（CWVシリーズ用） ◆オプション装置対応一覧表 オプション装置 ベース機種 フリーストップ装置※ ディレード装置※ バックチェック装置※ 引分け連動装置 片引き2連連動装置 引込装置 DSC-CW30V ○ ○ ○ ○ ○ ○ 1. 本図は右開き用を示します。 2. 板バネ、板バネ取付金具、調整 DSC-CW60V ○ ○ ○ ○ ○ ○ 54 3 14.6 　プレートは現場組立となります。 DSC-CWKS30V ○ ○ DSC-CWKS60V ○ ○ 調整プレート 47 19.5 （53） 76 ※:フリーストップ装置、ディレード装置、バックチェック装置の併用はできません。（いずれかひとつのオプション装置のみ使用できます。） 6 15 26 20 M4 板バネ 板バネ取付金具 2-5×6.5長穴 17.5 15 17.5 2-φ5.2 t1.6 22 10 22 ブラケット：スチール ラック固定金具：スチール バネ部：ステンレス　その他金具：スチール 戸当りゴム：合成ゴム 5 φ51.2 16 10 1 13 6.5 14 16 φ43 35 L用制動方向 35 8.8 14 16 3.2 17.6 6.5 1 13 16 10 31 38.5 t1.6 4 4 7.5 11.4 （57.6） 37 80 12.518 50.5 25 8 18.5 t4 φ29 50 φ35 調整範囲 79.5 16 4 4 φ19 20 12.550~66 18 25 2.5 12 15 t4 φ29 φ35 28 37 6.5 25 13.5 12 69 21.5 19 6 6 12 36.5 41 φ8 (73) 30 72 28.5 21 5.3 3 20 23 10 21 2533 72 (73) 動方向 R用制

DSC-CW30V, DSC-CW60V, DSC-CWKS30V, DSC-CWKS60V 部品外形図 DSC-CW30V, DSC-CW60V, DSC-CWKS30V, DSC-CWKS60V 部品外形図 制動装置 SC-C03V、SC-C06V ハンガー ハンガーAJ レール ガイドレール ガイドローラ CWV/CWKSVシリーズはφ16を標準セット 21 R3 17 取付穴 138 120 120 10 80 10 10 80 10 2-9X18長穴 58 （M8ボルト用） 40 12 5.3 φ50（ケース部最大外径） 2-9×18長穴 30 9 4-φ5.5(φ5タッピンネジ用) （M8ボルト用） 33 4-φ5.5（φ5タッピンネジ用） （25） 138 138 （7.6） （17.4） 20 98 20 39 60 39 12 37 2200［3100］ 1300［1600］ φＤ 31 50 300ピッチにて均等分 50 125［100］ 350ピッチにて均等分 125［100］ φ12 8.5 20.5 5 25 31 9 43 2-φ5.2 40 4－φ7［5－φ7］ 8-5.5×10長穴［11-5.5×10長穴］ ローラ径（φD）は下記の4種類があります シャフト：スチール 24.5 25 φ16 φ25 φ30 φ35 ケース：ダイカスト ブラケット：スチール 25 ブラケット：スチール レール：アルミ形材（アルマイト処理） ガイドレール：アルミ形材（アルマイト処理） プレート：ステンレス クラッチギヤ：ポリアセタール 戸　車：ポリアセタール 戸車：ポリアセタール ※断面図は拡大して表示しています ※断面図は拡大して表示しています ローラ：ポリアセタール 戸外れ防止金具L・R 戸外れ防止金具AJ用 制動ラック 壁収納用戸当り／ストップ装置（CWKSVシリーズ用） 戸当り／ストップ装置枠側部品 戸外れ防止金具R ※枠側取付金具、板バネ、戸当り金具は現場組立となります。 右開き用 8.5 24.5 5 42 枠側取付金具 板バネ 24.5 t2 14 なべ小ネジ M4×6 なべ小ネジ　M5×12 φ5.5 12 戸当り金具 t2.3 91010 30 1010 12-5.5×8長穴 1010 30 1010 9 610 6 18.5 (580) 230 戸当り受け金具 ストップローラ 30.5 64 6 モジュール3.0 6 戸外れ防止金具L (20) 左開き用 19 40 t3.2 18 (19.2) (0.8) 24.5 消音ゴム 37 27.5 板バネ 枠側取付金具 42 24.5 両端2ヶ所 14 t2 4 t2 なべ小ネジ M4×6 φ5.5 ●制動ラック、消音ゴム一体型です。 2-φ4 なべ小ネジ　M5×12 25.5 2-φ5.5 2-φ5.2 戸当り金具 18.56 106 板バネ：ステンレス 28 t4.5 91010 30 1010 12-5.5×8長穴 1010 30 1010 9 t2.3 制動ラック：ナイロン 戸当りゴム：合成ゴム 金具：スチール 金具：スチール ※断面図は拡大して表示しています その他金具：スチール 230 ラック固定金具 全開ストップ装置（CWVシリーズ用） 戸当り（CWVシリーズ用） ◆オプション装置対応一覧表 オプション装置 ベース機種 フリーストップ装置※ ディレード装置※ バックチェック装置※ 引分け連動装置 片引き2連連動装置 引込装置 DSC-CW30V ○ ○ ○ ○ ○ ○ 1. 本図は右開き用を示します。 2. 板バネ、板バネ取付金具、調整 DSC-CW60V ○ ○ ○ ○ ○ ○ 54 3 14.6 　プレートは現場組立となります。 DSC-CWKS30V ○ ○ DSC-CWKS60V ○ ○ 調整プレート 47 19.5 （53） 76 ※:フリーストップ装置、ディレード装置、バックチェック装置の併用はできません。（いずれかひとつのオプション装置のみ使用できます。） 6 15 26 20 M4 板バネ 板バネ取付金具 2-5×6.5長穴 17.5 15 17.5 2-φ5.2 t1.6 22 10 22 ブラケット：スチール ラック固定金具：スチール バネ部：ステンレス　その他金具：スチール 戸当りゴム：合成ゴム 6 φ51.2 16 10 1 13 6.5 14 16 φ43 35 L用制動方向 35 8.8 14 16 3.2 17.6 6.5 1 13 16 10 31 38.5 t1.6 4 4 7.5 11.4 （57.6） 37 80 12.518 50.5 25 8 18.5 t4 φ29 50 φ35 調整範囲 79.5 16 4 4 φ19 20 12.550~66 18 25 2.5 12 15 t4 φ29 φ35 28 37 6.5 25 13.5 12 69 21.5 19 6 6 12 36.5 41 φ8 (73) 30 72 28.5 21 5.3 3 20 23 10 21 2533 72 (73) 動方向 R用制

Door Closer 取扱い販売店 本社・研究所／建築機器事業部 〒146-8555 東京都大田区仲池上2-9-4 Tel:03-3755-9953（代表）　Fax:03-3755-9955 西日本支社 〒537-0001 大阪府大阪市東成区深江北2-10-10 Tel:06-6975-8261（代表）　Fax:06-6975-2261 中日本支社 〒465-0092 愛知県名古屋市名東区社台3-173-2 Tel:052-726-9044（代表）　Fax:052-772-7744 ISO 9001 ISO 14001 支店：札幌／仙台／福岡 JQA-2025 ホームページ www.nitto-kohki.co.jp JQA-EM4057 本社/研究所 ご注意 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」 または「カタログ」に記載の注意事項をよくお読みください。 このカタログの記載内容は2024年08月現在のものです。 改良のため予告なしに変更する場合がありますのでご了承ください。 24H-PDF
