ダイアフラムポンプ「DVC0301B」

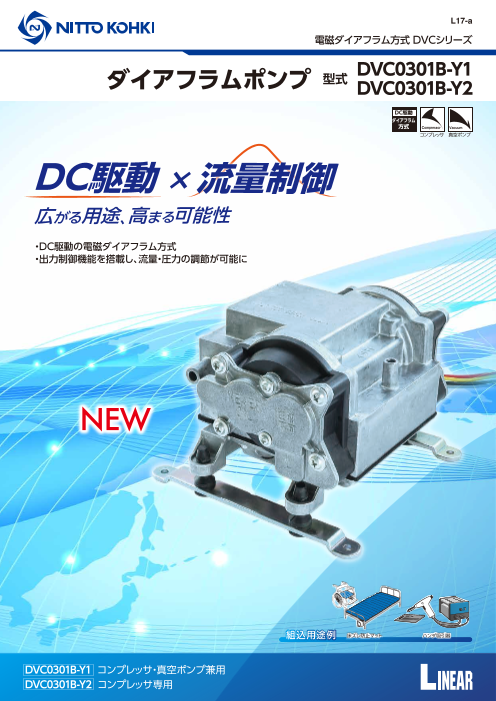

L17-a 電磁ダイアフラム方式 DVCシリーズ ダイアフラムポンプ 型式 DVC0301B-Y1DVC0301B-Y2 DC駆動 ダイアフラム 方式 Compressor Vacuum コンプレッサ 真空ポンプ DC駆動 × 流量制御 広がる用途、高まる可能性 ・DC駆動の電磁ダイアフラム方式 ・出力制御機能を搭載し、流量・圧力の調節が可能に NEW 組込用途例 床ズレ防止マット ハンダ吸引器 DVC0301B-Y1 コンプレッサ・真空ポンプ兼用 DVC0301B-Y2 コンプレッサ専用

製品仕様 製品外観図 型 式 DVC0301B-Y1 DVC0301B-Y2 到 達 真 空 度 -26.7kPa {-200mmHg} - INLET(DVC0301B-Y1) 15 INLET(DVC0301B-Y2) 定 格 圧 力 10kPa {0.1kgf/cm₂} 10kPa {0.1kgf/cm₂} 吐 出 空 気 量 30L/min 30L/min 定 格 電 圧 DC24V DC24V 最 高 圧 力 25kPa {0.25 kgf/cm₂} 25kPa {0.25 kgf/cm₂} 電流(平均値) 1.7A以下※1 1.7A以下※1 使用圧力範囲 -26.7～25kPa 0～25kPa {-200mmHg～0.25kgf/cm2} {0～0.25kgf/cm2} (117.5) 4×φ4.5 (135) A:矢視図 定 格 時 間 連続 連続 139 108 φ8.5 アース用ねじ(M4) 耐 用 時 間 10,000時間 10,000時間 98 13 OUTLET φ7.6 吸入口サイズ φ10.5mm (外径) - 吐出口サイズ φ8.5mm (外径) φ8.5mm (外径) コイル絶縁階級 B種相当 B種相当 取 付 寸 法 117.5(L)×125(W)mm 117.5(L)×125(W)mm 本 体 質 量 1.9kg 1.9kg 65 37 リード線長さ 300±20mm 300±20mm A:矢視図 制御信号電圧 DC0~5V※2 DC0~5V※2 電源線 制御信号線 コード色 赤 黒 黄 灰 ※1：記載の電流値は平均電流値であり、本機の電流ピークは記載のおよそ5倍程度となります。 機能 DC24V(V+) GND(V-) DC0～5V(SV+) SGND(SV-) 電源やヒューズの容量は、電流ピークを考慮し、8.5A以上のものをご使用ください。 接続の選択 制御なし ON OFF※ ※2：制御駆動時のポンプ出力は入力信号電圧の大きさに比例し、可変範囲はDC0.7V~4.5V(最大DC5V)。 制御あり ON ON 制御信号入力なし（OPEN）またはDC4.5V以上で、制御なし駆動(出力100%)。 コードサイズ AWG20 AWG22 ※ポンプ停止は、主電源(DC24V)をOFFにするか、入力信号電圧をDC0.7V以下にしてください。 UL線種 UL1015 ※入力信号はアナログ電圧のみ可能です。PWM波形DUTY比制御での電圧入力はできません。 ※制御信号入力なし（OPEN）またはDC4.5V以上で、制御なし駆動（出力100%）。 製品特性図 DVC0301B-Y1 DVC0301B-Y2 ●空気量特性図 制御なし（ポンプ出力100%） ●空気量特性図 制御なし（ポンプ出力100%） 制御あり(入力信号電圧：2V) 制御あり(入力信号電圧：2V) 60 60 50 50 40 40 30 30 20 20 10 10 0 [kPa] -26.7 -20 -13.3 -6.7 0 5 10 15 20 25 30 [kPa] 0 5 10 15 20 25 30 [kPa] [mmHg] -200 -150 -100 -50 0.05 0.1 0.15 0.2 0.25 0.3 [kgf/cm2] 0.05 0.1 0.15 0.2 0.25 0.3 [kgf/cm2] 圧　力 圧　力 ●電流特性図 制御なし（ポンプ出力100%） ●電流特性図 制御なし（ポンプ出力100%） 制御あり(入力信号電圧：2V) 制御あり(入力信号電圧：2V) 1.6 1.6 1.4 1.4 1.2 1.2 1.0 1.0 0.8 0.8 0.6 0.6 0.4 0.4 0.2 0.2 0 [kPa] -26.7 -20 -13.3 -6.7 0 5 10 15 20 25 30 [kPa] 0 5 10 15 20 25 30 [kPa] [mmHg] -200 -150 -100 -50 0.05 0.1 0.15 0.2 0.25 0.3 [kgf/cm2] 0.05 0.1 0.15 0.2 0.25 0.3 [kgf/cm2] 圧　力 圧　力 ※特性図は参考値であり、保証値ではありません。 登録販売店 本社・研究所／東日本支社 ISO 9001 〒146-8555 東京都大田区仲池上2-9-4　Te：l 03-3755-1111（大代表） ISO 14001 西日本支社 JQA-2025 日東会会員章 JQA-EM4057 お求めは上記マ－クの 〒537-0001 大阪府大阪市東成区深江北2-10-10　Te：l 06-6973-5501（代表） 本社/研究所 日東会加盟店で 中日本支社 〒465-0092 愛知県名古屋市名東区社台3-173-2　Te：l 052-726-9041（代表） 支　　店 ： 札幌／仙台／新潟／松本／北関東／東京第一／東京第二／静岡／浜松／三河／名古屋／ 　　　　　北陸／京都／大阪第一／大阪第二／高松／岡山／広島／福岡 海外拠点 ： アメリカ／ドイツ／イギリス／タイ／インド／シンガポ－ル／インドネシア／オーストラリア／中国 ●お客様相談窓口（土・日・祝日を除く） ホームページ www.nitto-kohki.co.jp 受付時間 AM8:30～PM5:15 0120-210-216 ご注意 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」または「注意書」をよくお読みください。 このカタログの記載内容は2025年08月現在のものです。 改良のため予告なしに変更する場合がありますのでご了承ください。 25H 電 流 空気量 [A] [L / min] (103) (69) 電 流 空気量 [A] [L / min] φ10.4 (83) 15 φ9.5 8 (71) 125
