ドアを開けたらピタッと閉まる｜引き戸用後付クローザ「アケピタ」

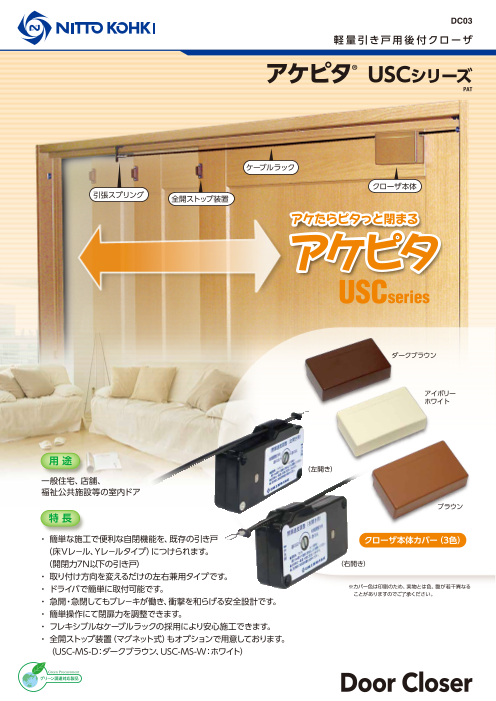

DC03 軽量引き戸用後付クローザ アケピタ® USCシリーズ PAT ケーブルラック クローザ本体 引張スプリング 全開ストップ装置 ダークブラウン アイボリー ホワイト 用 途 （左開き） 一般住宅、店舗、 福祉公共施設等の室内ドア ブラウン 特 長 ・ 簡単な施工で便利な自閉機能を、既存の引き戸 クローザ本体カバー（3色） （床Ｖレ－ル、Ｙレ－ルタイプ）につけられます。 （開閉力7Ｎ以下の引き戸） （右開き） ・ 取り付け方向を変えるだけの左右兼用タイプです。 ・ ドライバで簡単に取付可能です。 ※カバー色は印刷のため、実物とは色、艶が若干異なる 　ことがありますのでご了承ください。 ・ 急開・急閉してもブレ－キが働き、衝撃を和らげる安全設計です。 ・ 簡単操作にて閉扉力を調整できます。 ・ フレキシブルなケーブルラックの採用により安心施工できます。 ・ 全開ストップ装置（マグネット式）もオプションで用意しております。 　（USC-MS-D：ダークブラウン、USC-MS-W：ホワイト） グリーン調達対応製品 Door Closer

仕 様 部品明細 軽量引き戸用 後付クローザ 品　名 USC-0207 USC-0210 名　称 数量 備　考 質量 (kg) 10～20 クローザ本体(ラック付) 1SET 適用扉 幅 (mm) 500～700 700～1000 カバー 1個 ＋ 皿木ねじφ4.1×38 2個 本体取付用 開閉力(N) 7（0.7kgf）以下 ＋ 丸木ねじφ3.8×13 4個 ケーブルブラケット取付用 最大ストローク(mm) 700 1000 ケーブルブラケットV 2個 閉扉駆動方式 ゼンマイバネ式 ケーブルブラケットH 2個 制動方式 流体摩擦抵抗型 ブラケット保護キャップ 2個 閉扉速度範囲 3～11秒〔開扉距離700mmにて〕 USC - 02 07 A A ：アイボリーホワイト 初動開/閉扉力 18N以下/3.5N以上 外観色 B ：ブラウン D ：ダークブラウン 使用環境温度 0～40℃ 07：500～700mm 適用ドア幅 耐久性 開閉20万回以上 10：700～1000mm 02：20kg 本体（カバー）色 アイボリーホワイト ブラウン ダークブラウン 適用ドア質量 型式 納まり図 ※本図はブラケットH型の納まり図を示します。 33 925～955 10 10 5 鴨居突出量17mm以上 25 （1225～1255） 2－φ4.2 12 10 鴨居 4個　＋ 丸木ねじφ3.8×13 10 10 ブラケットH 27 50～150 94 114 10 .2 2個＋ 皿木ねじφ4.1×38 2－ φ4 開扉方向 5 1）本図は右開きを示し、左開きは左右対称となり、同様の部品で取付可能です。 2）（）内寸法はUSC-0210を、他はUSC-0207を示します。 ブラケットV ケーブルブラケット 鴨居（上枠）と扉の形状をご確認の上、 付属品 取付け例 ケーブルブラケットの選択および取付方 ＋ 丸木ねじ ＋ 向をお選びください。 皿木ねじ 呼び径φ3.8×13mm 呼び径φ4.1×38mm 4個 2個 鴨居（上枠） 鴨居（上枠） 鴨居（上枠） ケーブルブラケットH ケーブルブラケットV 2個 2個 ケーブル ケーブル ケーブル 扉 ブラケットV 扉 ブラケットV 扉 ブラケットH 5～11mm 11～17mm 12mm ブラケット 17mm以上 保護キャップ 2個 この取付の場合、作動不具合を防 ぐため、木ねじが溝の内部に出ない ようにしてください。 カバー　1個 取扱い販売店 本社・研究所／建築機器事業部 〒146-8555 東京都大田区仲池上2-9-4 Tel:03-3755-9953（代表）　Fax:03-3755-9955 西日本支社 〒537-0001 大阪府大阪市東成区深江北2-10-10 Tel:06-6975-8261（代表）　Fax:06-6975-2261 中日本支社 〒465-0092 愛知県名古屋市名東区社台3-173-2 Tel:052-726-9044（代表）　Fax:052-772-7744 ISO 9001 ISO 14001 支店：札幌／仙台／福岡 JQA-2025 ホームページ www.nitto-kohki.co.jp JQA-EM4057 本社/研究所 ご注意 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」 または「カタログ」に記載の注意事項をよくお読みください。 このカタログの記載内容は2021年4月現在のものです。 改良のため予告なしに変更する場合がありますのでご了承ください。 21DV02- 1 溝深さB寸法 5 （18） B寸法＋3mm 13 40 20 67 34 30 10 5 45
