金型冷却水配管通水確認用「フローモニター レンズ交換タイプ」

製品カタログ

関連メディア

このカタログについて

ドキュメント名 金型冷却水配管通水確認用「フローモニター レンズ交換タイプ」
ドキュメント種別 製品カタログ
ファイルサイズ 1.7Mb
登録カテゴリ
取り扱い企業 日東工器株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
リニア製品総合カタログ
製品カタログ

日東工器株式会社

この企業の関連カタログの表紙
カプラ製品総合カタログ
製品カタログ

日東工器株式会社

この企業の関連カタログの表紙
電動ドライバ総合カタログ
製品カタログ

日東工器株式会社

このカタログの内容

Page1

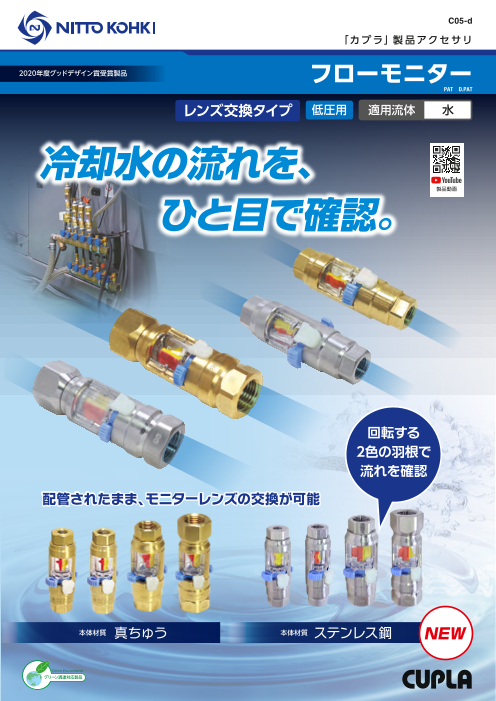

C05-b 「カプラ」製品アクセサリ フローモニター レンズ交換タイプ PAT D.PAT 冷却水の流れを、 低圧用 適用流体※ 水 ※気体には使用できません。流体に油を使用される場合、流さ れる油や添加剤等と樹脂部品との相性によって耐久性が劣 る場合があります。お客様にて評価のうえご使用ください。 本製品は「カプラ」ではありません。 ひと目で確認。 新たに 小 口 径 タ イ プ を 回転する ラインアップ!! 製品動画 2色の羽根で 流れを確認 FMC-30-4F FMC-25-2F NEW 94mm 81mm 汚れたら T2(めねじ部) 新品と交換 NEW NEW できます 取り外して 交換 インナースリーブ モニターレンズ (樹脂部品) ストッパ T1(めねじ部) 小口径タイプ フローモニター フローモニター フローモニター フローモニター 型式 FMC-30-3F 型式 FMC-30-4F 型式 FMC-25-1F 型式 FMC-25-2F 取付ねじサイズ:Rc 3/8 取付ねじサイズ:Rc 1/2 取付ねじサイズ:Rc 1/8 取付ねじサイズ:Rc 1/4 視認性 メンテナンス性 安全性 作業性 低流量から2色の羽根の回転で、 配管されたままモニターレンズの ストッパによって意図しない樹脂 T2側のねじ部が左右に自在に回 流体の流れを目視で確認できます。 交換が可能です。 部品の外れを防止します。 転するため本体の取付け・交換作 業が容易になります。 グリーン調達対応製品 ø32mm ø25mm
Page2

本品は流体を長期間流す耐久試験からモニターレンズ内部部品の摩耗量で 仕様 モニター 交換目安を算出しています。交換目安として下表を参照してください。 ※使用環境、使用条件(圧力、温度など)によって、耐久性が異なります。 製品型式 FMC-25-1F FMC-25-2F FMC-30-3F FMC-30-4F レンズの 取付ねじサイズ Rc 1/8 Rc 1/4 Rc 3/8 Rc 1/2 30 交換目安 本体材質 真ちゅう 外筒 ポリカーボネート(PC) 20 モニターレンズ 羽根 ポリプロピレン(PP) モニター レンズ 材質(樹脂部品) 15 インナースリーブ ポリアミド(PA) ストッパ ●モニターレンズの汚れ・曇り 10 最高使用圧力 ※1 MPa {kgf/cm2} 1.0 {10} で羽根が見えにくい場合は 1,000 10,000 30,000 100,000 1.5 {15} 交換目安にかかわらず交換 5,500 14,000 耐圧力 ※2 MPa {kgf/cm2} してください。 交換目安運転時間(h) 使用流量範囲 L/min 0.6~6 2~20 ※上記はFMC-30型の場合です。 ※FMC-25型はFMC-30型に比べ対応流量範囲が低く、部品の摩耗量が シール材質(表示記号) ふっ素ゴム(FKM)  小さいため、モニターレンズの汚れを目安に交換してください。 使用温度範囲 ※3 +10˚C~+80˚C 流体の流れ方向 推奨最大締付トルク N•m {kgf•cm} 流体はどちらからでも 取付ねじサイズ Rc 1/8 Rc 1/4 Rc 3/8 Rc 1/2 流せます。 トルク値 5 {51} 9 {92} 12 {122} 30 {306} 流量ー圧力損失特性図 製品型式・寸法表 〔測定条件〕 ●流体名:水 ●水温:23˚C Cv値 T T ① FMC-25-1F 1.17 FMC-25-1F 0.01 ② FMC-25-2F 1.18 FMC-30-4F FMC-30-3F {0.1} ③ FMC-30-3F 4.1 小口径タイプ ④ FMC-30-4F 4.1 A H1 L H2 0.001 FMC-25-1F FMC-25-2F {0.01} T T FMC-25-2F 0.0001 小口径タイプ {0.001} A ① ② ④ ③ H1 L H2 0.00001 {0.0001} 0.1 1 10 T T 流量Q [L/min] 補用部品 一覧 FMC-30-3F 補用部品名 商品コード 使用製品 外観 A H1 L H2 FMC-25-1F 81818 FMC-25-2F T T モニターレンズ FMC-30-3F 74581 FMC-30-4F FMC-30-4F A FMC-25-1F H1 L H2 81819 インナースリーブ FMC-25-2F ※Oリング 2個付属 FMC-30-3F 製品型式 相手側取付 質量 寸 法 (mm) ねじサイズ (g) L øD H1 H2 T A 80882 FMC-30-4F FMC-25-1F R 1/8 128 (79) 25 六角19 六角19 Rc 1/8 (36) FMC-25-2F R 1/4 122 (81) 25 六角19 六角19 Rc 1/4 (36) ストッパ 75364 共通 FMC-30-3F R 3/8 167 (81) 30 六角24 六角21 Rc 3/8 (40) FMC-30-4F R 1/2 256 (94) 32 六角29 六角29 Rc 1/2 (40) ※1:フローモニターを連続使用する際に、常時加わる圧力の許容値を示します。 使用上のお願い 繰り返し最高使用圧力を超えて使用すると、漏れや破損の原因となります。 ※2:一時的に圧力が上昇しても、フローモニターの性能に支障をきたさない圧力の限界値を示します。 ●「フローモニター(レンズ交換タイプ)注意書」ならびに「カプラ製品総合カタログ」の ※3:使用可能な温度範囲は、使用条件によって異なります。  【「カプラ」全般に関するご注意】の事項をよく読み、遵守してください。 登録販売店 本社・研究所/東日本支社 ISO 9001 〒146-8555 東京都大田区仲池上2-9-4 Te:l 03-3755-1111(大代表) ISO 14001 西日本支社 JQA-2025 日東会会員章 お求めは上記マ-クの 〒537-0001 大阪府大阪市東成区深江北2-10-10 Te:l 06-6973-5501(代表) JQA-EM4057 本社/研究所 日東会加盟店で 中日本支社 〒465-0092 愛知県名古屋市名東区社台3-173-2 Te:l 052-726-9041(代表) 支  店: 札幌/仙台/新潟/松本/北関東/東京第一/東京第二/静岡/浜松/三河/名古屋/      北陸/京都/大阪第一/大阪第二/高松/岡山/広島/福岡 海外拠点: アメリカ/ドイツ/イギリス/タイ/インド/シンガポ-ル/インドネシア/オーストラリア/中国 ●お客様相談窓口(土・日・祝日を除く) ホームページ www.nitto-kohki.co.jp 受付時間 AM8:30~PM5:15 0120-210-216 ご注意 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」または「注意書」をよくお読みください。 このカタログの記載内容は2024年02月現在のものです。 改良のため予告なしに変更する場合がありますのでご了承ください。 24XX00- 1 圧力損失△P [MPa {kgf/cm2}] 流量(L/min) D D D D
