スリット式 ORC63、80

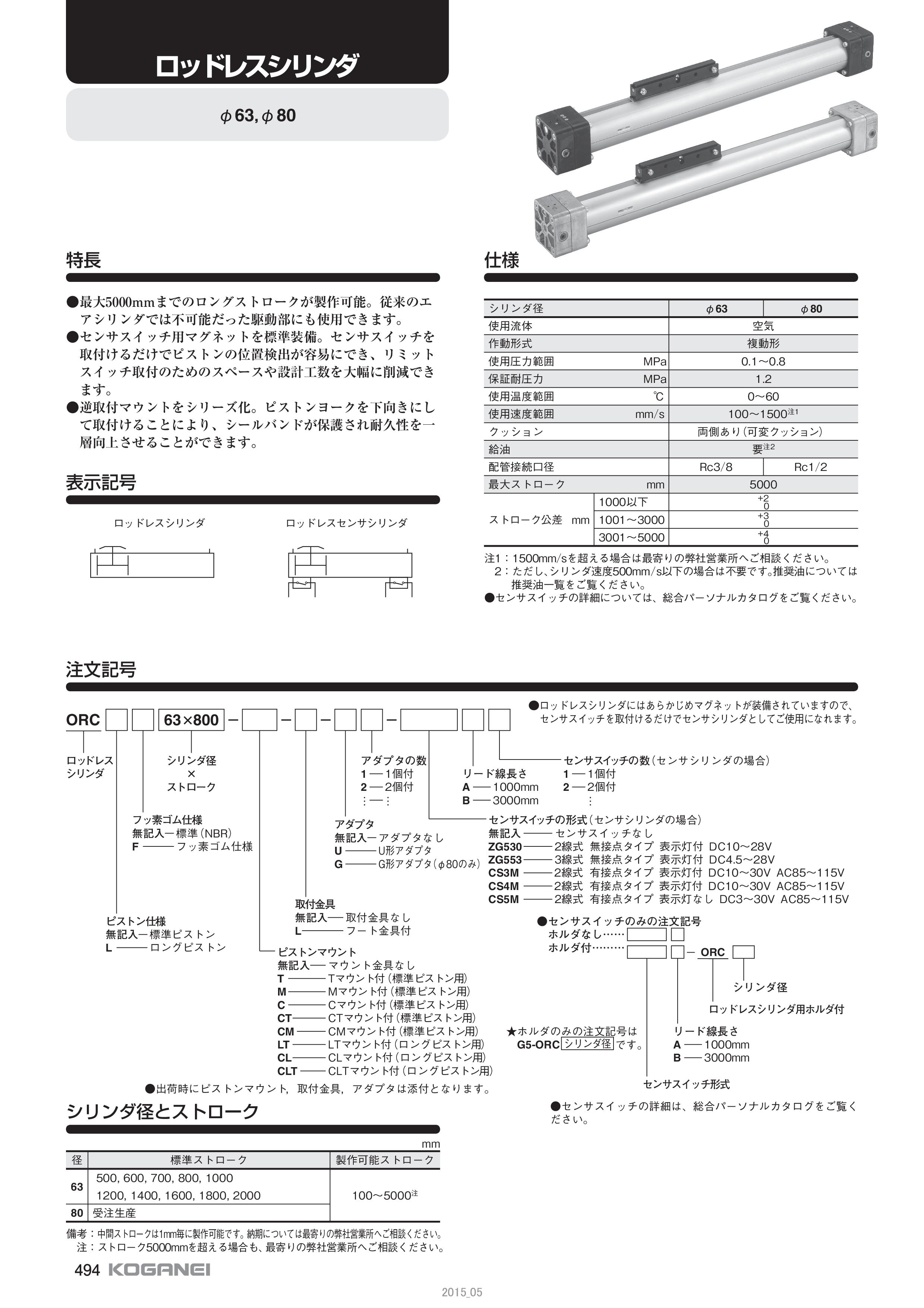

Page 1:アダプタ無記入 アダプタなしU U形アダプタG G形アダプタ（φ80のみ）アダプタの数1 1個付2 2個付……φ63,φ80ロッドレスシリンダ注文記号シリンダ径とストローク表示記号仕様特長ORC 63×800ロッドレスシリンダピストンマウント無記入 マウント金具なしT Tマウント付（標準ピストン用）M Mマウント付（標準ピストン用）C Cマウント付（標準ピストン用）CT CTマウント付（標準ピストン用）CM CMマウント付（標準ピストン用）LT LTマウント付（ロングピストン用）CL CLマウント付（ロングピストン用）CLT CLTマウント付（ロングピストン用）取付金具無記入 取付金具なしL フート金具付シリンダ径×ストローク− − − −センサスイッチの数（センサシリンダの場合）1 1個付2 2個付…フッ素ゴム仕様無記入 標準（NBR）F フッ素ゴム仕様ピストン仕様無記入 標準ピストンL ロングピストンリード線長さA 1000mmB 3000mmセンサスイッチの形式（センサシリンダの場合）無記入 センサスイッチなしZG530 2線式 無接点タイプ 表示灯付 DC10〜28VZG553 3線式 無接点タイプ 表示灯付 DC4.5〜28VCS3M 2線式 有接点タイプ 表示灯付 DC10〜30V AC85〜115VCS4M 2線式 有接点タイプ 表示灯付 DC10〜30V AC85〜115VCS5M 2線式 有接点タイプ 表示灯なし DC3〜30V AC85〜115Vリード線長さA 1000mmB 3000mm●センサスイッチの詳細は、総合パーソナルカタログをご覧ください。★ホルダのみの注文記号は G5-ORC です。シリンダ径●センサスイッチのみの注文記号 ホルダなし…… ホルダ付………●出荷時にピストンマウント，取付金具，アダプタは添付となります。ロッドレスシリンダ ロッドレスセンサシリンダ注1：1500mm/sを超える場合は最寄りの弊社営業所へご相談ください。 2：ただし、シリンダ速度500mm/s以下の場合は不要です。推奨油については 推奨油一覧をご覧ください。●センサスイッチの詳細については、総合パーソナルカタログをご覧ください。使用流体作動形式使用圧力範囲 MPa保証耐圧力 MPa使用温度範囲 ℃使用速度範囲 mm/sクッション給油配管接続口径最大ストローク mmシリンダ径空気複動形0.1〜0.81.20〜60100〜1500注1両側あり（可変クッション）要注25000φ63Rc3/8 Rc1/2φ80ストローク公差 mm1000以下1001〜30003001〜5000 2 0 3 0 4 0●最大5000mmまでのロングストロークが製作可能。従来のエアシリンダでは不可能だった駆動部にも使用できます。●センサスイッチ用マグネットを標準装備。センサスイッチを取付けるだけでピストンの位置検出が容易にでき、リミットスイッチ取付のためのスペースや設計工数を大幅に削減できます。●逆取付マウントをシリーズ化。ピストンヨークを下向きにして取付けることにより、シールバンドが保護され耐久性を一層向上させることができます。径8063標準ストローク500, 600, 700, 800, 10001200, 1400, 1600, 1800, 2000 100〜5000注受注生産製作可能ストロークmm備考：中間ストロークは1mm毎に製作可能です。納期については最寄りの弊社営業所へご相談ください。 注：ストローク5000mmを超える場合も、最寄りの弊社営業所へご相談ください。− ORCシリンダ径ロッドレスシリンダ用ホルダ付センサスイッチ形式●ロッドレスシリンダにはあらかじめマグネットが装備されていますので、 センサスイッチを取付けるだけでセンサシリンダとしてご使用になれます。4942015_05

Page 2:kgkg標準ピストンロングピストンA'A①−② ③ ④ ⑤ ⑥−⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑰ ⑱ ⑳ ⑮ ⑯⑲A-A'断面内部構造各部名称と主要部材質質量φ63,φ80名称エンドカバーR注1エンドカバーL注2インナシールバンド止めねじインナシールバンドロッククッションニードルアウターシールバンド止めねじキャップアウターシールバンドロックロックリングキャップリングピンクッションパイプアウターシールバンドインナシールバンドシリンダチューブマグネットストリップピストンマウント止めねじ材質アルミ（アルマイト処理）アルミ（アルマイト処理）合金鋼アルミ（アルマイト処理）鋼合金鋼ナイロン鋼亜鉛合金アルミ（アルマイト処理）鋼アルミ（アルマイト処理）ステンレスクロム鋼ステンレスクロム鋼アルミ（アルマイト処理）ゴムマグネット合金鋼数量11422422226211122備考六角穴付ねじすりわり付さら小ねじ標準ピストン用,ロングピストン用があります。標準ピストン用,ロングピストン用があります。標準ピストン用,ロングピストン用があります。標準ピストン用,ロングピストン用があります。名称ピストンマウントマグネットピストンヨーク止めねじピストンヨークピストンアクスルウェアリングエンドプレートピストンエンドマウント固定ボルトマウント固定ナットクッションガスケットチューブガスケットクッションパッキンピストンパッキンスクレーパ止めOリングスクレーパベアリングストリップ材質アルミ（アルマイト処理）アルニコマグネット合金鋼アルミ（アルマイト処理）アルミ（アルマイト処理）ポリエチレンアルミ（アルマイト処理）アルミ（アルマイト処理）合金鋼合金鋼合成ゴム（NBR）合成ゴム（NBR）合成ゴム（NBR）合成ゴム（NBR）合成ゴム（CR）ポリアセタールポリエチレン数量12411222222222124備考標準ピストン用,ロングピストン用があります。ロングピストンは8個標準ピストン用,ロングピストン用があります。標準ピストン用,ロングピストン用があります。六角穴付ボルトフッ素ゴム仕様はFPMフッ素ゴム仕様はFPMフッ素ゴム仕様はFPMフッ素ゴム仕様はFPM標準ピストン用,ロングピストン用があります。ロングピストンは8個備考：部品注文の場合は、シリンダ径とピストン仕様を指示してください。注1：ORC63のエンドカバーは左右の方向性はありません。 ORC80は配管ポートを手前にして左側を指します。 2：ORC63のエンドカバーは左右の方向性はありません。 ORC80は配管ポートを手前にして右側を指します。★：シールキットとして用意されています。シリンダ径mmゼロストローク質量（ショートマウント付）ストローク1mm毎の加算質量 Tマウント Mマウント Cマウント CTマウント CMマウント フート金具 U形アダプタ G形アダプタピストンマウント, 取付金具, アダプタの加算質量63809.316.10.00800.01280.20.61.01.22.44.32.64.93.45.50.30.61.72.91.73.3シリンダ径mmゼロストローク質量（ロングマウント付）ストローク1mm毎の加算質量 LTマウント CLマウント CLTマウント フート金具 U形アダプタ G形アダプタピストンマウント, 取付金具, アダプタの加算質量638013.923.20.00800.01280.71.25.28.85.910.00.30.61.72.91.73.3❶❷❸❹❺❻❼❽❾No.①②③④⑤⑥⑦⑧⑨⑩⑪⑫⑬⑭⑮⑯⑰★★★★★★No.⑱⑲⑳★★★★★★★4952015_05

Page 3:TETCC4-φTQ TJTITKTTTECC4-φTQ TJTICSTT標準ピストン･ショートマウント形標準ピストン用Tマウント 標準ピストン用CTマウントMJMIMKMTME 4-φMQ MJMICTMTMEMC4-φMQMRMMMXMXMXMH移動範囲MCMRCUMXMXMH移動範囲MX標準ピストン用Mマウント 標準ピストン用CMマウントECC2-φPH ICMCKKMCJJ標準ピストン用Cマウント G形アダプタ（φ80のみ）EDCB ストロークGA＋ストロークNHO配管接続口2-φPφU2-クッションニードル JYX IMLK□T□S8-R取付ねじ穴寸法図（mm）ORC シリンダ径 × ストローク注：底面に配管接続口を設けることもできます。 詳細については最寄りの弊社営業所へご相談ください。6380A430520記号径 B215260C220280D180240E90120G82102H5366I3032J1920K83101L7895M6883N2025O4-Rc3/82-Rc1/2P911RM8×1.25 深さ20M10×1.5 深さ25T7896S106132U88112X810Y10136380C220280記号径 TC208268TE130180TI80100TJ6075TK89108TQ911TT786380CC208268記号径 CS123150TE130180TI80100TJ6075TQ911TT786380MC120150記号径 ME100125MH4860MI90110MJ7085MK100122MM7086MQ911MR1013MT68MX10126380E90120記号径 H23.529.0I24.526J1920K83101M6883P911CC208268CJ6887CK117143CM1021256380CT134163記号径 CU104128MC120150ME100125MH4858MI90110MJ7085MQ911MT684-φGC GJGKGMGLGFGGGHGAGBGEGDG形サポート形式 GA GB GC GD GE GF GG GH GJ GK GL GMORC80 260 235 14 120 200 144 72 12 72 40 120 144TECC2-φTQ4-φTQTJTITTCSME4-φMQMJMIMTMCCUCTMH4962015_05

Page 4:TELFLC8-φTQTJTITKTTLGAHATAGADAFAE4-φAPLELDLCLBGLA＋ストロークNHO配管接続口φU2-クッションニードル JYX IMLK□T□S8-R取付ねじ穴2-φPロングピストン･ロングマウント形ロングピストン用LTマウント フート金具LELG2-φP JIHCMCKKMCJロングピストン用CLマウントTJTICSCJLG2-φTQ 8-φTQTELFロングピストン用CLTマウント注：底面に配管接続口を設けることもできます。 詳細については最寄りの弊社営業所へご相談ください。6380G82102記号径 H5366I3032J1920K83101L7895M6883N2025O4-Rc3/82-Rc1/2P911RM8×1.25 深さ20M10×1.5 深さ25S106132T7896U88112X810Y1013LA730820LB365410LC480560LD400480LE2002406380LC480560記号径 LF260360LG468548TE130180TI80100TJ6075TK89108TQ911TT786380AD3035記号径 AE104130AF4860AG1517.5AH5772AP1114AT40506380I24.526H23.529J1920記号径 K83101M6883P911CJ6887CK117143CM102125LE200240LG4685486380CS123150記号径 LF260360CJ6887LG468548TE130180TI80100TJ6075TQ911UKUJ4-φUDUB UFUC UGU形アダプタ6380UB190235記号径 UC210260UD1114UF95120UG114144UJ5772UK10124972015_05

Page 5:無接点タイプ･有接点タイプセンサスイッチセンサスイッチ注文記号ロッドレスシリンダには、各サイズともあらかじめマグネットが装備されていますので、センサスイッチを取付けるだけでセンサシリンダとして使用になれます。センサスイッチ作動範囲･応差･最高感度位置●作動範囲ピストンが移動してセンサスイッチがONしてから、さらに同じ方向に移動してOFFするまでの範囲をいいます。作動範囲の中心は、ほぼ最高感度位置です。●応差ピストンが移動してセンサスイッチがONした位置から、それを逆方向に移動してOFFするまでの距離をいいます。●最高感度位置センサスイッチ形式シリンダ径作動範囲：R応差 C 最高感度位置注ZG530, ZG553 CS□M9.2〜15.31.0以下1131111.7〜19.5 15〜29 21〜3463 80 63 80mm注：リード線の反対側端面からの距離です。マグネットC（応差）C（応差）最高感度位置ON OFFONOFFRRシリンダ径63：φ63用80：φ80用●φ63,φ80センサスイッチ取付用●センサホルダのみの注文記号G5−ORCホルダなし……ホルダ付……… ORC−シリンダ径ロッドレスシリンダ用ホルダ付リード線長さA 1000mmB 3000mmセンサスイッチ形式シリンダ径φ63,φ80用ZG530 2線式 無接点タイプ 表示灯付 DC10〜28VZG553 3線式 無接点タイプ 表示灯付 DC4.5〜28VCS3M 有接点タイプ 表示灯付 DC10〜30V AC85〜115VCS4M 有接点タイプ 表示灯付 DC10〜30V AC85〜115VCS5M 有接点タイプ 表示灯なし DC3〜30V AC85〜115V●センサスイッチの詳細は、 総合パーソナルカタログをご覧ください。4982015_05

Page 6:センサスイッチ取付位置（mm）DA22 C B1610φ63,φ80A標準ピストンロングピストン6380B D215260365410C標準ピストンロングピストン124149274299801005668記号ピストン仕様径センサホルダ止めねじセンサスイッチ●センサホルダの止めねじを緩めると、センサスイッチはシリンダチューブのスイッチ取付溝にそって移動することができます。●止めねじの締付けトルクは0.2N･m以下にしてください。センサスイッチを下図の位置に取り付けると、ストロークエンドでマグネットがセンサスイッチの最高感度位置にきます。4992015_05

Page 7:アダプタストロークが長く荷重が大きいと、シリンダチューブにたわみを生ずる場合があります。支持間隔：Rがグラフの値を超える場合は中間にアダプタを取り付けて支持します。φ63はU形アダプタを使用し、φ80はU形およびG形アダプタのどちらかを使用します。●φ63,φ83支持間隔が、φ63では4000mmを、φ80では5000mmを超える場合には、荷重にかかわらず必ず中間にアダプタを取り付けてください。mm支持間隔：R6380標準ピストンストローク＋430ストローク＋520ロングピストンストローク＋730ストローク＋820シリンダ径支持間隔：R 支持間隔 mm1000荷重W3000NR200010002000 3000 4000 60000φ805000φ63RWRWR取扱い要領と注意事項許容負荷･モーメントロッドレスシリンダは直接荷重をかけて使用することが出来ますが、荷重およびモーメントが下表の値を超えないようにしてください。選定･取付ピッチング方向モーメント：Mp＝Fp×r1〔N･m〕ローリング方向モーメント：Mr＝Fr×r2〔N･m〕ヨーイング方向モーメント：My＝Fy×r3〔N･m〕最大可搬荷重：W〔N〕Fpr1Mp=Fp×r1 Mr=Fr×r2Frr2Fyr3My=Fy×r3W1. 荷重の移動や停止時に発生する慣性力も含めたモーメントが、上表の値を超えないようにしてください。質量とピストン速度については をご覧ください。2. ローリング方向モーメント：Mrはなるべくかからないようにしてください。クッション能力シリンダ径mm63801963537.815.723.547.116182354標準ピストン ロングピストンMp〔N･m〕Mr〔N･m〕 My〔N･m〕 W〔N〕441.3706.115.731.473.6137.316182354Mp〔N･m〕Mr〔N･m〕My〔N･m〕 W〔N〕備考：ローリング方向の許容モーメントをかけた場合のピストンマウントの振れ角度（たおれ）は両側あわせて約3度以内です。取付1. 取付姿勢は自由ですが、水滴、油滴などがかかる場所や粉塵が多い場所に取り付けるときは、マウントが下向きとなるような取付けをおすすめします。2. ロッドレスシリンダ取付後の電気溶接は、絶対に避けてください。電流がシリンダを流れ、インナシールバンド、アウタシールバンドとシリンダチューブとの間にスパークが発生し、シールバンドを破損します。中間停止制御ロッドレスシリンダは、構造上エアの外部漏れがありますので、オールポートブロックの 3 ポジションバルブなどによる中間停止制御では、停止位置が保持できなかったり、再始動時にピストン速度が制御できないなどの不具合が発生します。PAB 接続の 3 ポジションバルブなどを用いた、両側加圧制御回路としてください。垂直取付けなどにより、常時荷重がかかる場合の中間停止制御回路については最寄りの弊社営業所へご相談ください。シリンダチューブのスリット部には強い衝撃を与えないでください。クッション能力ロッドレスシリンダには、すべて標準で可変クッションが装備されていますが、質量と速度の許容範囲は右のグラフの下側の範囲です。これを超える場合は、外部にショックアブソーバなどを取り付けて吸収するようにしてください。1. ロッドレスシリンダの最高使用速度は1500mm/sです。これを超える場合は最寄りの弊社営業所へご相談ください。2. グラフ中の質量とは、ロッドレスシリンダにより移動される全質量です。3. クッションは、ピストン速度と質量に合わせて調節し、衝撃を有効に吸収できるようにしてください。mmクッションストローク6380クッションストローク4044シリンダ径3000mm/s500400300200100kｇ質量ピストン速度10000110002000400050002 3 104 5 50 100 1000 10000φ63φ80最高使用速度5002015_05

Page 8:組付け要領Tマウント･LTマウント･････････････････φ63,φ80①スクレーパ止めOリングとマウント固定ボルトを外し、標準装備されているショートマウントを取り外します。②ショートマウントについているスクレーパをTマウントまたは、LTマウントに付けかえます。③TマウントまたはLTマウントをピストンヨークに組付けて固定ボルトで固定し、スクレーパ止めOリングを取り付けます。Mマウント･･････････････････････････････φ63,φ80①スクレーパ止めOリングとマウント固定ボルトを外し、標準装備されているショートマウントを取り外します。②ショートマウントについているスクレーパをMマウントに付けかえます。③Mマウントにピンをセットし、ピストンヨークに組付けて固定ボルトで固定し、スクレーパ止めOリングを取り付けます。④マウントプレートの溝をピンに合わせてかぶせます。Cマウント･CTマウント･CMマウントCLマウント･CLTマウント･･････････････φ63,φ80マウント固定ボルトを外し、Cマウント固定ボルト（長いボルト）を使用してCマウントをピストンヨークに取り付けます。ピストンマウントの組付けロッドレスシリンダに配管する前に、必ず配管内のフラッシング（圧縮空気の吹き流し）を十分に行なってください。配管作業中に発生した切り屑やシールテープ、錆などが混入すると、空気漏れなどの作動不良の原因となります。一般注意事項メンテナンスセンサスイッチ配管1. センサスイッチのケースは磁気シールドタイプですが、外部磁界の強い場所での使用、および動力線など大電流への接近は避けてください。2. リード線に98N以上の引張り力を与えないでください。3. 化学薬品などの雰囲気での使用は避けてください。4. 水や油のかかる雰囲気での使用については最寄りの弊社営業所へご相談ください。5. ストローク中間にセンサスイッチを取付ける場合は、ピストン速度が速いとスイッチのON時間が短くなり、リレーなどが追従できないことがありますのでご注意ください。ON時間〔ms〕＝（作動範囲〔mm〕/ピストン速度〔mm/s〕）×103取扱い上の注意ロッドレスシリンダは、構造上エアの外部漏れを完全に止めることは困難ですが、初期的なエア漏れの原因のほとんどであるインナシールバンドに付着したゴミなどは簡単に取り除くことができます。はじめに、アウタシールバンド止めねじをゆるめてアウタシールバンドを取り外し、ロッドレスシリンダに 0.1MPa 程度の空気圧力を印加します。次に、クリーニングツールをシリンダチューブスリットのエア漏れ箇所に入れて押し下げ、スリットにそって動かし、空気圧力でゴミを吹きとばします。シリンダ速度が500mm/s以下の場合は無給油で使用できますが、500mm/s以上の速度で使用する場合は、下記の推奨油を給油してください。 推奨油出 光 興 産：ダフニーロックドリル 46昭和シェル石油：ロックドリルオイル 32モ ー ビ ル 石 油 ：アルモ 525そ の 他：上記相当品潤滑1. 水滴、油滴などがかかる場所や粉塵が多い場所で使用すると、バンド切れやパッキンの寿命を早めることがありますので、カバーなどで保護するか、マウントが下向きとなるように取り付けてください。2. ロッドレスシリンダの近くでは溶接作業をしないでください。溶接火花によりアウタシールバンドが破損することがあります。3. 流体および雰囲気中に下記のような物質が含まれているときは、使用できません。有機溶剤･リン酸エステル系作動油･亜硫酸ガス･塩素ガス･酸類。雰囲気1. 使用流体は空気を使用し、それ以外の流体の場合は最寄りの弊社営業所へご相談ください。2. ロッドレスシリンダに使用される空気は、劣化したコンプレッサ油などを含まない清浄な空気を使用してください。ロッドレスシリンダやバルブの近くにエアフィルタ（ろ過度 40 μ m 以下）を取付けてドレンやゴミを取除いてください。またエアフィルタのドレン抜きは定期的に行なってください。空気源1. 必ず保護めがねを使用してください。2. メンテナンスには、専用クリーニングツールを使用するようにしてください。ドライバなどを使用すると、インナシールバンドやシリンダチューブを損傷することがあります。3. 上記のメンテナンスを行なってもエア漏れが止まらない場合などは、分解組立要領に従ってオーバーホールするなどしてください。クリーニングツールインナシールバンドホルダホルダ80406325シリンダチューブブラケット取付ねじブラケットホルダ取付けねじセンサホルダ止めねじV溝センサホルダV溝センサスイッチセンサスイッチ締付けねじブラケット5012015_05
