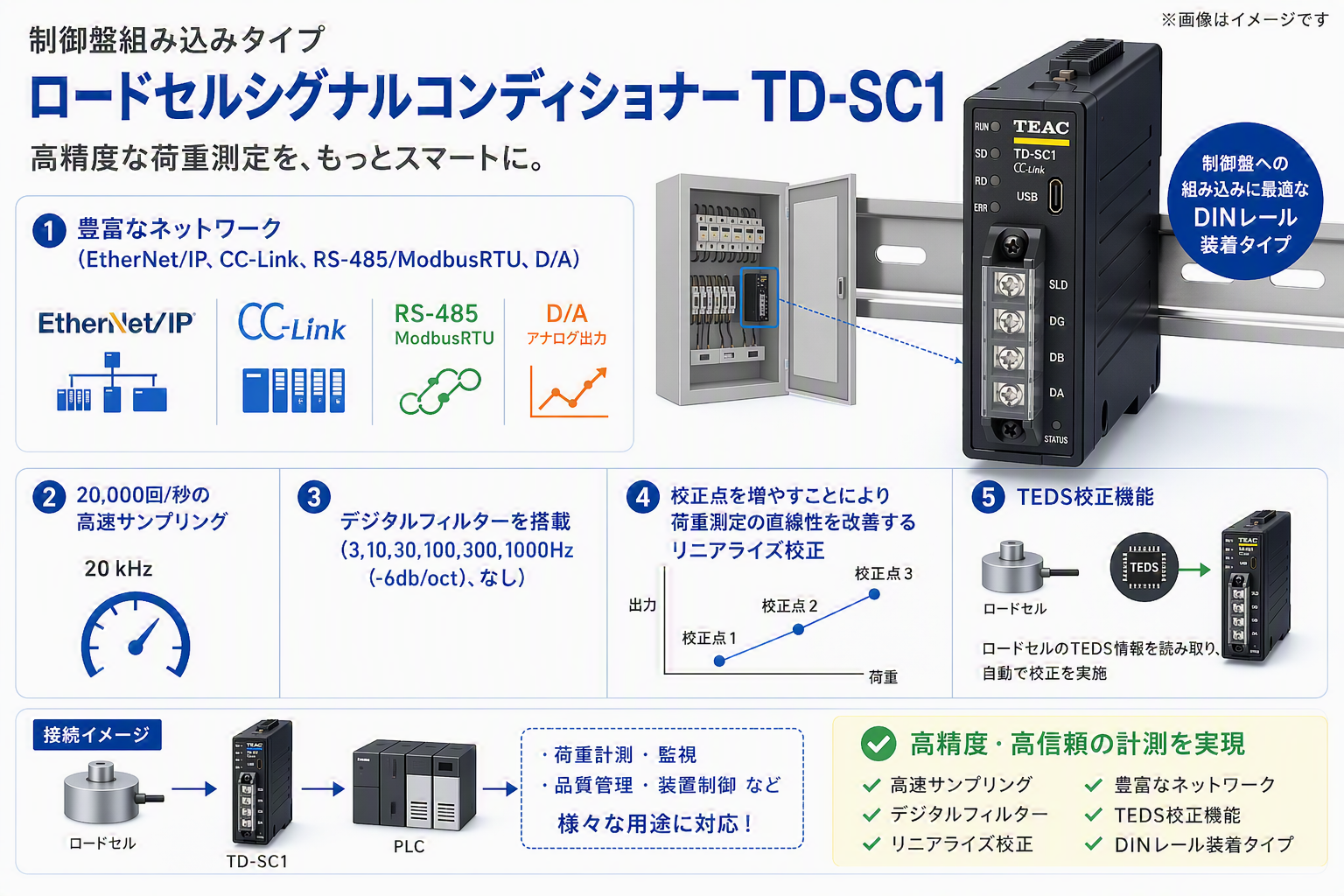

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(576.6Kb)

ロードセル用シグナルコンディショナーTD-SC1

製品カタログ

TD-SC1は、ロードセルの微小な電気信号を、制御装置の仕様に合わせた出力に変換するシグナルコンディショナーです

TD-SC1は、ロードセルの微小な電気信号を、制御装置の仕様に合わせた出力に変換するシグナルコンディショナーです。本製品は主に、半導体製造装置、産業用ロボット、FA装置等のロードセルの加圧力制御に用いられます。
TD-SC1はベースモデルとフィールドバス対応3モデルの全4モデルを順次ラインナップいたします。ベースモデルは従来のロードセルアンプに準拠した電圧/電流のアナログ出力に対応し、新たな提案となるフィールドバスモデルではEtherNet/IP™(計画中)、CC-Link(計画中)、RS‐485に対応したデジタルインターフェイスを装備します。
本体のデザインは、機能を必要最低限に抑えた『薄型コンパクト設計』とし、DINレール固定方式により制御ユニットの省スペース化に対応し、お客様の装置の小型化に貢献します。市場ニーズに応じた低価格実現のため、シンプルな設計コンセプトでありながら、性能面ではティアックのシグナルコンディショナーとしては最速の20,000回/秒の高速サンプリングや当社が推進するTEDSによるプラグ&プレイ機能の実装など、全モデルでハイクラス同等の製品仕様を実現しています
製品に関するお問い合わせはこちら
https://loadcell.jp/form/

関連メディア

このカタログについて

ドキュメント名 ロードセル用シグナルコンディショナーTD-SC1
ドキュメント種別 製品カタログ
ファイルサイズ 576.6Kb
登録カテゴリ
取り扱い企業 ティアック株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
Kulite製品カタログ自動車開発向け
製品カタログ

ティアック株式会社

この企業の関連カタログの表紙
カラーグラフィックデジタル指示計
製品カタログ

ティアック株式会社

この企業の関連カタログの表紙
圧縮型ロードセルTC-KR(T)-G6
製品カタログ

ティアック株式会社

このカタログの内容

Page1

ロードセルシグナル コンディショナー TD-SC1 D/A RS-485 CC-Link EtherNet/IP™ New New TD-SC1は、ひずみゲージ式トランスデューサー用薄型、軽量のシグナルコンディショナーです。 トランスデューサーからの微小な信号を、制御に必要な情報に変換して出力します。 近年では生産工場のIoT化が急加速しており、一元管理による生産性の向上が求められるなか、 さまざまな機能を標準で搭載しながらも低価格を実現したロードセルシグナルコンディショナー TD-SC1シリーズがそのニーズにお応えします。 使いやすい 高速サンプリング USB接続経由PCによる設定   (本体による簡易校正機能あり)    高速CPUによる20,000回/秒の サンプリング 薄型・軽量 保全 30(W)×85(H)×110(D)mmの ロードセルのオーバーロードを コンパクト設計 + ステータスLEDでお知らせ 210gと軽量 簡単・便利   校正を自動化したプラグアンド 選べる プレイ機能「 TEDS」に対応 ネットワーク 安全規格 RS-485、CC-LINK、EtherNet/IP™ ワールドワイドで使用できる 各種フィールドバスに対応 CEマーキング・UL規格・ UKCAマーキングに適合 https://loadcell.jp
Page2

TD-SC1 仕様 ピン配列( 共通部分) ブリッジ電圧 DC10V、5V ±10%(電流最大30mA、リモートセンス使用可能) 端子 信号名 説明 信号入力範囲 ±5.0mV/V 1 TEDS TEDSメモリー信号 校正範囲 0.05mV/V ~ 5.0mV/V 2 GND TEDSメモリー信号グランド 等価入力/TEDS 校正精度 0.1% FS以内 3 +EXC( A) 印加電圧 + (弊社標準Φ8、6芯シールドケーブル、長さ1m、負荷抵抗350Ω、BV10V、5mV/V設定時) 4 +SENS( F) リモートセンス + 直線性 0.01%FS +1Digit以内( 入力5mV/Vの時) 5 – SIG( B) 入力信号 – 精度 ゼロドリフト 0.5μV/℃以内( 入力換算値) 6 – EXC( C) 印加電圧 – ゲインドリフト ±0.005%F.S/℃以内 7 – SENS( G) リモートセンス – A/D変換速度 24bit、20,000回/秒 8 +SIG( D) 入力信号 + デジタルフィルター 3、10、30、100、300、1000Hz( –6db/oct)、なしより選択 9 SHIELD( E) FG 移動平均 OFF、2 ~ 2048 任意回数を設定 10 SHIELD( E) FG TEDS機能 IEEE1451.4クラス2ミックスモードインターフェース / 読出し、書換え、復帰 11 D/Z デジタルゼロ 表示 本体正面にLEDによるステータス表示 12 HOLD ホールドの開始信号 設定 上限( HI)、下限( LO) 比較機能 13 CLEAR ホールドクリア 設定範囲 –99999 ~ 99999 14 比較判定 HI 上限判定出力 ホールド機能 サンプル、ピーク、ボトム、区間指定( ピーク、ボトム) 15 比較判定 LO 下限判定出力 入力 ホールド、デジタルゼロ、クリア( フォトカプラにて本体回路と絶縁) 16 比較判定 OK OK判定出力 外部入出力信号 出力 HI、OK、LOオープンコレクター出力( フォトカプラにて本体回路と絶縁) 17 制御入力信号用電源( +) +24Vを入力 USBシリアル 専用アプリケーションによる本体設定 18 制御入力信号用電源( –) 0Vと接続 出力( D/Aのみ) 電圧: 0V ~±10V、電流: 4mA ~ 20mA TD-SC(1 D/A) SLD、 V-OUT、 I-OUT、 COM TD-SC(1 485) A+、 B–( フォトカプラにて本体回路と絶縁)、 TRM、 SG インターフェース TD-SC(1 CCL) DA、 DB( フォトカプラにて本体回路と絶縁)、 DG、 SLD TD-SC(1 EIP) 10BASE-T/100BASE-TX 電源 DC電源 定格 DC 24V ±10% 7W 使用温度範囲 0℃ ~ 40℃ 保存温度範囲 –20℃ ~ 60℃ 使用湿度範囲 85% RH以下( 非結露) 適合規格 CEマーキング、 FCC( クラスA)、 UL61010-1、 UKCAマーキング 外形寸法 30(W)×85(H)×110(D)mm( 突起部除く) 質量 約210g 取り付け方法 35mm幅トップハット形レールに対応( DINレール取付け) オプション ACアダプター(国内専用 AC100V ~ 240V) 外観図 単位:[mm] D/A RS-485 CC-Link EtherNet/IP 安全に関するご注意 ■ 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。 ■ 水、湿気、湯気、ほこり、油煙などの多い場所に設置しないでください。火災、感電、故障などの原因となることがあります。 仕様および外観は製品改良のため予告なく変更することがありますのでご了承ください。 EtherNet/IPはODVA, Inc.の商標です。その他、記載されている会社名、製品名、ロゴマークは各社の商標または登録商標です。 https://datarecorder.jp/( データレコーダー製品) https://loadcell.jp/( ロードセル製品) 情報機器事業部 メジャメントプロダクト部 営業課 TEL 042-356-9161 〒206-8530 東京都多摩市落合1-47 FAX 042-356-9185  名古屋営業所 TEL 052-856-7355 〒465-0093 名古屋市名東区一社1-79 第6名昭ビル6F FAX 052-856-7366  大阪営業所 TEL 06-7670-4505 〒564-0062 大阪府吹田市垂水町3-17-25 第一福徳ビル5F FAX 06-7670-4506 技術的なお問い合わせ TEL 042-356-9161 (受付時間 9:30 ~12:00 /13:00 ~17: 00 土・日・祝日・当社休業日を除く) FAX 042-356-9185 このカタログの記載内容は 2022年 9月現在のものです。 PRINTED IN JAPAN 0922 TCJ・ISD-165B
