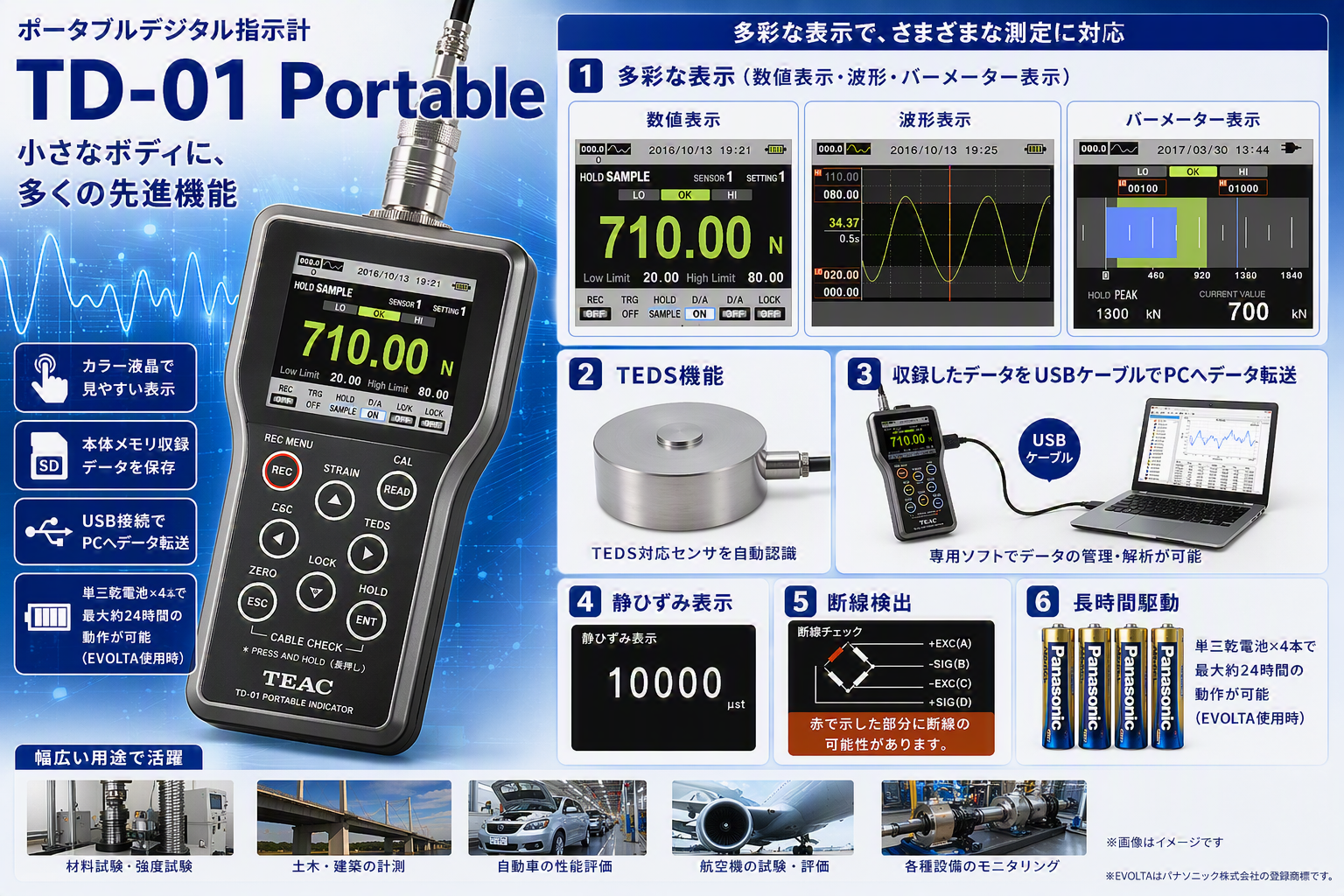

24bit/1kHz対応 ポータブルデジタル指示計 TD-01 Portable

製品カタログ

各種実験に、現場でのチェックツールに!

TD-01 Portable デジタル指示計は、ひずみゲージ式トランスデューサー用デジタル指示計です。
トランスデューサーから入力される信号をデジタル値やアナログ波形として表示します。表示画面には視認性に優れたカラー
液晶画面を採用し、高速処理にも対応可能なA/Dコンバーターを搭載、データ収録機能やセンサー断線チェック機能および
TEDS規格対応など、携帯型でありながら高機能かつ低価格を実現しました。

関連メディア

このカタログについて

ドキュメント名 24bit/1kHz対応 ポータブルデジタル指示計 TD-01 Portable
ドキュメント種別 製品カタログ
ファイルサイズ 3.3Mb
関連製品
登録カテゴリ
取り扱い企業 ティアック株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

ロードセルダイジェスト版
製品カタログ

ティアック株式会社

ディジタル指示計TD-700T/CC-Link
製品カタログ

ティアック株式会社

アナログビジュアルデータレコーダーVR-24
製品カタログ

ティアック株式会社

このカタログの内容

Page1

仕様 外形寸法 24bit/1kHz対応 ポータブルデジタル指示計 適用センサー ひずみゲージ式トランスデューサ - 信号入力端子 丸コネクター(NDIS7P)/端子台(但し、接続はどちらか一方のみ) TD 01Portable ブリッジ電圧 DC2.5V±5%(電流最大30mA) 信号入力範囲 ±5 mV/V 85mm 校正範囲 0.3mV/V~ 5.0mV/V 等価入力/TEDS 校正精度 0.1%F.S.以内(弊社標準Φ8、6芯シールドケーブル、長さ1m、 負荷抵抗350Ω、5mV/V時) 精度 非直線性 0.01%F.S.+1Digit 以内 (5mV/V時) 各種実験に、現場でのチェックツールに! ゼロドリフト 0.5μV/℃ 以内 (入力換算値) ゲインドリフト 0.005%/℃以内 140mm あいう HI A/D変換 1000回/秒、24bit TEDS 24h OKLO デジタルフィルター 移動平均 ABC 上下限比較 (OFF,16,32,64,128,256,512,1024,2048から選択) カラー液晶 波形表示 データ収録 静ひずみ 断線チェック 入力方式2系統 2か国語 長時間駆動 D/A OUT RoHS 24bit 出力端子 BNC コネクター 出力電圧 ±2.0V 分解能 70.16μV typ 68mm D/A出力 非直線性 0.02%F.S. 以内 波形で表示! ゼロドリフト 0.1mV/℃以内 35mm バーメーターで表示! ゲインドリフト 0.003%/℃ 以内 W85×H140×D35mm(突起部を含まず) TEDS機能 IEEE1451.4 クラス2 ミックスモードインターフェース 指示値を記録・一覧表示! 表示器 2.4インチ TFT カラー液晶ディスプレー 表示 表示モード 設定画面 / 指示値デジタル表示 / グラフ表示 / オプション 記録データリスト表示 / 静ひずみ表示 言語 日本語 / 英語 表示範囲 -99999 ~ 99999 指示値 小数点 表示位置は選択可能 校正設定 ゼロ校正/スパン校正(TEDS校正、実負荷校正、等価入力校正) 上限、下限、比較モード、ヒステリシス、ゼロ付近、移動平均処 理、モーションディテクト、ゼロトラッキング、デジタルゼロ、デジ 校正/機能 設定 機能設定 タル風袋引、区間指定、ホールドモード、キーロック、最小目盛、 デジタルゼロリミット、デジタルゼロクリア、データ出力選択、 D/Aコンバーター 設定保存 各6 ホールド機能 サンプルホールド、ピークホールド、ボトムホールド、区間指定 キャリングケース(ハード)CS-TD01 ※TD-01Portable収納イメージ ホールド(ピーク、ボトム) 溶接時の加圧力を計測 最大300、 指示値 記録内容:ID No.、日時、記録モード、センサー値メモリーNo.、 指示値 データ記録 最大8、 グラフ記録 記録内容:ID No.、日時、センサー値メモリーNo.、 トリガーモード、グラフ波形 単3形アルカリ電池、または、ニッケル水素充電池 4本 電源 (EVOLTA使用時、24時間駆動可能) USB バスパワー(Micro-USB B コネクター装備) 使用温度範囲 0℃~ 40℃ キャリングケース(ソフト)CS-TD01S 株式会社東京測器研究所製 保存温度範囲 -20℃~ 60℃ ブリッジボックス SB-120DG-1R2/1R3 プレス・圧入の荷重管理 使用湿度範囲 85%RH以下 (非結露) 適合規格 CEマーキング、VCCI (クラスA)、FCC (クラスA) 外形寸法 (W×H×D) 約85mm×140mm×35mm (突起部を含まず) 質量 約320g (電池を含む) * 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。 * 仕様および外観は製品改良のため予告なく変更することがありますのでご了承ください。 * 水、湿気、湯気、油煙等の多い場所に設置しないでください。火災、感電、故障などの原因となることがあります。 * 記載されている会社名、製品名、ロゴマークは各社の商標または登録商標です。 https://www.teac.co.jp/ https://loadcell.jp/ (ロードセル製品専用サイト) 情報機器事業部 メジャメントプロダクト部 営業課 〒206-8530 東京都多摩市落合1-47 TEL 042-356-9161 FAX 042-356-9185 ペダル踏力を計測 名古屋営業所 〒465-0093 名古屋市名東区一社1-79 TEL 052-856-7355 FAX 052-856-7366 第6名昭ビル6F B室 大阪営業所 〒541-0041 大阪市中央区北浜2-2-22 TEL 06-4706-3905 FAX 06-6231-3082 北浜中央ビル B1F ● 技術的なお問い合わせ  TEL 042-356-9161 FAX 042-356-9185 受付時間 9:30~12:00 /13:00~17:00(土・日・祝日を除く) ロードセル製品サイト このカタログの記載内容は2017年6月現在のものです。 PRINTED IN JAPAN 1610 NH1・ISD-069D loadcell.jp
Page2

24bit/1kHz対応 ポータブルデジタル指示計 TD-01Portable TD-01 Portable デジタル指示計は、ひずみゲージ式トランスデューサー用デジタル指示計です。 トランスデューサーから入力される信号をデジタル値やアナログ波形として表示します。表示画面には視認性に優れたカラー 液晶画面を採用し、高速処理にも対応可能なA/Dコンバーターを搭載、データ収録機能やセンサー断線チェック機能および TEDS規格対応など、携帯型でありながら高機能かつ低価格を実現しました。 溶接時の加圧力を計測 プレス・圧入の荷重管理 ペダル踏力を計測 小さなボディに 多くの先進機能 高機能カラーグラフィック液晶画面 波形およびバーメーター表示機能 24h マルチ電源方式 D/A 電圧出力機能 ● 視認性に優れ、多彩な情報表示が可能 ● 入力信号の変化を直観で確認 ● 単三乾電池×4本で最大約24時間の動作が可能※ ● フルスケールに対し、最大2Vを出力することが可能 ● 比較判定機能を色でお知らせ ● USBバスパワーを使用することで長時間駆動にも対応 ● 動ひずみアンプとしての機能も保有 USB接続 BNCコネクタ接続 24h ※EVOLTA使用時 「EVOLTA」はパナソニック株式会社の  登録商標です。 TEDS TEDS機能(感度自動校正機能) データ収録機能 データ管理ソフトTdDataPicker ● 電源投入時にセンサー情報を読込、自動で校正完了 ● 指示値を記録および呼出して一覧表示が可能 ● センサー情報の表示および書換えが可能 ● 波形画面を記録および表示、比較が可能 TD-01Portableで測定したデータをPCで管理するソフトウェア「TdDataPicker※」を無償でご提供いたします。 測定データをCSV形式で保存するほか、保存された指示値リストやグラフデータを簡単な操作で確認できます。 ※ロードセル製品サイト:「TD-01 Portable」製品ページ(http://loadcell.jp/td-01/)からダウンロードいただけます。ダウンロードには会員登録が必要です。 ファイル保存 本体に保存されている測定データをパソコンにCSV形式で保存することができます。 静ひずみ表示機能 断線チェック機能 ● 入力信号をひずみ量で表示 ● 現場での断線トラブル時に ● ロードセルなどの塑性変形を   簡単に確認可能   確認できるため不具合の初期 ● 断線チェック時、リアルタイム   診断が簡単に可能   判定 USB接続 指示値リスト詳細表示 グラフリスト詳細表示 動作環境 センサー入力方式2系統 あいうABC 2か国語表示(日本語・英語) システム推奨条件 Intel Core 2 Duo 以上のプロセッサー ● コネクタ入力(NDIS4102規格 7ピンコネクタ) ● 日本語と英語の言語切替が可能 搭載コンピュータ / 搭載メモリ:1GB 以上 ● 端子台入力(バラ線での接続時) ● 海外での使用に便利 対応OS コネクタ接続 バラ線接続 Windows 7 / Windows 8.1 / Windows 10(32bit版、64bit 版) 指示値リスト 複数のグラフデータを データを確認 重ねて表示
