TC-BAF-G

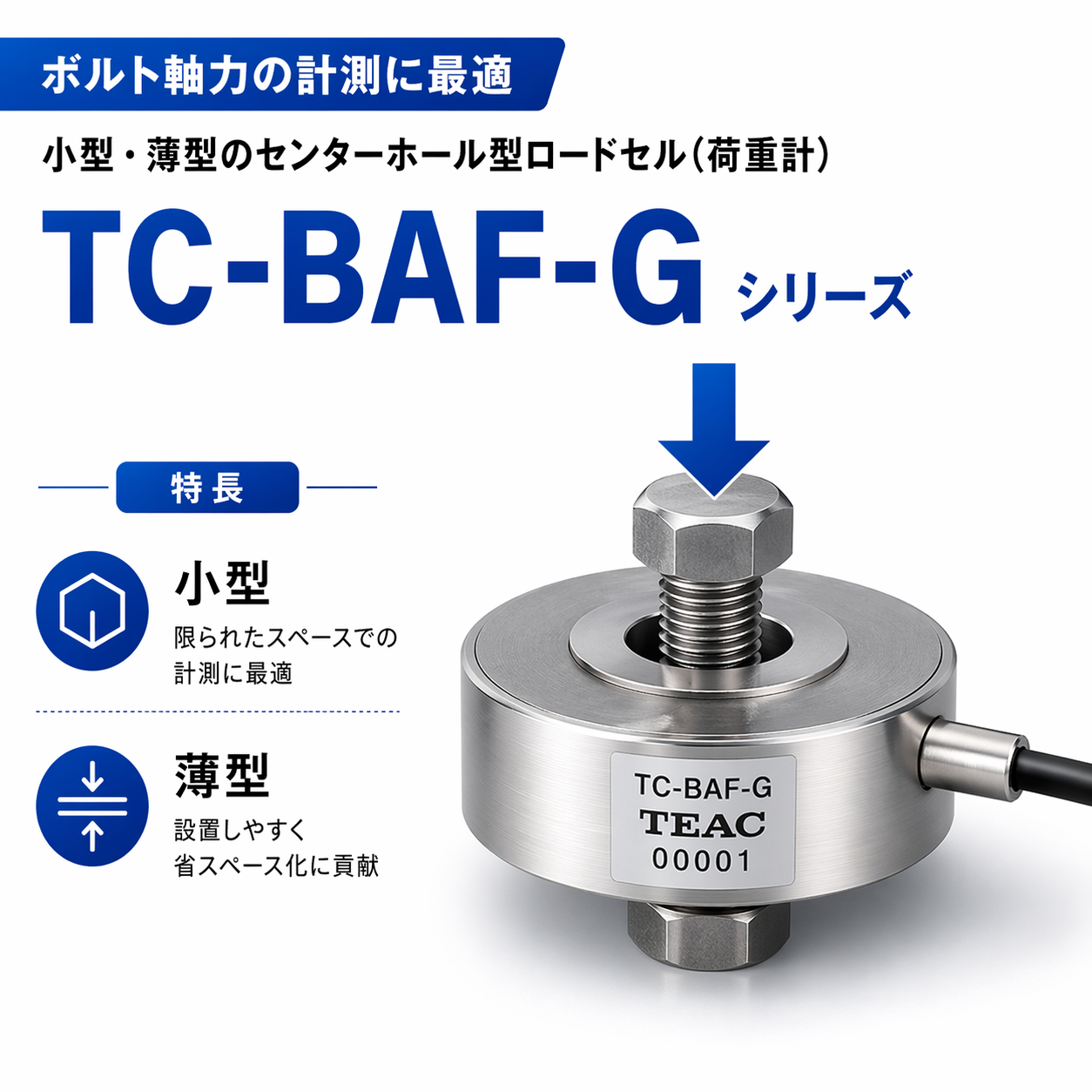

センターホール型ロードセル TC-BAF□□KN-G 用 途ボルト軸力計測 特 長小型・薄型 圧縮型ロードセル 仕様 タイプ 圧縮型センターホール型 型式 TC-BAF□□KN-G （10物質） 定格容量（ ラインナップ） 40kN 50kN 寸法図 精度範囲 20kN 〜 40kN 20kN 〜 50kN （単位：mm） 型式 定格容量 ØA ØB TC-BAF 40kN-G 40kN Ø6.2 Ø13 許容過負荷 120 ％ R.C. TC-BAF 50kN-G 50kN Ø8.2 Ø16 定格出力 1mV/V 以上 直線性 ±3％ R.O. ヒステリシス ±3％ R.O. 許容印加電圧 10V 入力端子間抵抗 350Ω ±15% 出力端子間抵抗 350Ω ± 15% 補償温度範囲 0℃ 〜 50℃ 許容温度範囲 –10℃ 〜 60℃ 零点温度影響 0.8% R.O. / 10℃ 出力の温度影響 0.8％ R.C. / 10℃ ケーブル Φ3、4芯シールドケーブル、5m直結、先端バラ 本体材質 カバー：ステンレス、本体：鉄 取り扱い方法の詳細につきましては、 校正方法 上記仕様は弊社検定器での仕様です。 https://loadcell.jp/products/only-type/tc-baf-g.htmlを参照ください。 ※「 精度範囲」とは直線性·ヒステリシスが仕様値内である荷重範囲を示します。 関連製品 ※ 価格は全てメーカー希望小売価格です。 デジタル指示計 シグナル TD-700T コンディショナー 新発売 ポータブルデジタル指示計 標準モデル TD-SC1 TD-01 Portable CC-Linkモデル D/Aモデル RS-485モデル RS-485モデル 軽量320g DIN92×45サイズ （電池含む） DINレール取付対応 安全に関するご注意 ■ 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。 ■ 水、湿気、湯気、ほこり、油煙などの多い場所に設置しないでください。火災、感電、故障などの原因となることがあります。 仕様および外観は製品改良のため予告なく変更することがありますのでご了承ください｡ EtherNet/IPはODVA, Inc.の商標です。 記載されている会社名、製品名、ロゴマークは各社の商標または登録商標です。 https://loadcell.jp/（ ロードセル製品）　https://datarecorder.jp/（ データレコーダー製品） 情報機器事業部 メジャメントプロダクト部 営業課 TEL 042-356-9161 〒206-8530 東京都多摩市落合1-47 FAX 042-356-9185 　名古屋営業所 TEL 052-856-7355 〒465-0093 名古屋市名東区一社1-79 第6名昭ビル6F FAX 052-856-7366 　大阪営業所 TEL 06-7670-4505 〒564-0062 大阪府吹田市垂水町3-17-25 第一福徳ビル5F FAX 06-7670-4506 技術的なお問い合わせ TEL 042-356-9161 （受付時間 9:30 ～12:00 /13:00 ～17: 00 土･日･祝日･当社休業日を除く） FAX 042-356-9185 このカタログの記載内容は 2021年 10月現在のものです。 PRINTED IN JAPAN 1021 TCJ・ISD-169
