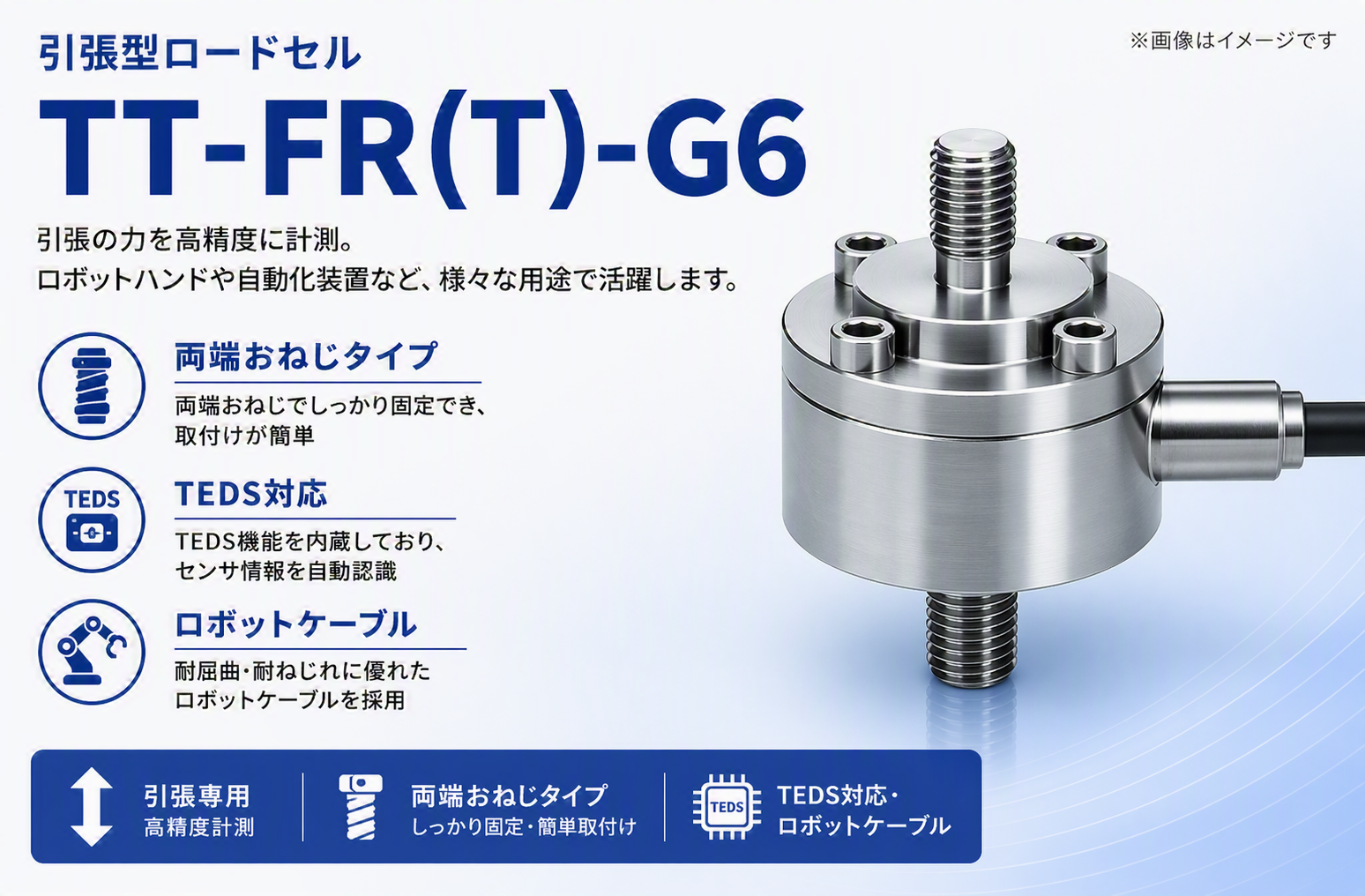

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(1Mb)

引張型ロードセルTT-FR(T)-G6

製品カタログ

引張型ロードセル TTシリーズ

小型軽量であるため、既存の設備への取り付けが容易にできます。 また、ステンレス製(SUS630)のため耐食性の必要な装置の検出器として広く応用することができます。
旧型名 TT-FR:基本仕様は従来品のままTEDS機能の追加と環境対応(RoHS)に適合しました。

製品に関するお問い合わせはこちら
https://loadcell.jp/form/


ロボットケーブル化(現行品はビニールシースケーブル)を順次実施しております。
※一部の製品ではケーブル径の変更を伴います。

特長
小型・軽量・耐食性・防爆対応可(10kNのみ)

関連メディア

このカタログについて

ドキュメント名 引張型ロードセルTT-FR(T)-G6
ドキュメント種別 製品カタログ
ファイルサイズ 1Mb
登録カテゴリ
取り扱い企業 ティアック株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
Kulite製品カタログ自動車開発向け
製品カタログ

ティアック株式会社

この企業の関連カタログの表紙
カラーグラフィックデジタル指示計
製品カタログ

ティアック株式会社

この企業の関連カタログの表紙
圧縮型ロードセルTC-KR(T)-G6
製品カタログ

ティアック株式会社

このカタログの内容

Page1

圧縮型ロードセル TC-FR(T)□□N/KN-G6 引張型ロードセル TT-FR(T)□□N/KN-G6 特 長小型 TT-FR ・汎用 材 質ステンレス TC-FR 圧縮型ロードセル、引張型ロードセル (TC-FR) (TT-FR) 屈曲に強い TEDS機能内蔵で メリット 真空対応 ロボットケーブル プラグアンド 標準化 プレイが可能 既存の設備への取り付けが容易に 真空対応可能TC-F(R 特注) 産業用ロボットや工作機械など 指示計TDシリーズを繋ぐだけで、 できます。 繰り返し動作が多い可動部で発生 今まで手動で行っていた等価入 する屈曲に対して、耐久性を強化。 力校正を自動で行うことができ、 高い安定性と信頼性を実現。 校正忘れを防げます。 仕様 タイプ 圧縮型 引張型 - ( ) - (本体 本体 型式 TC FR T □□N/KN G6 内蔵) TT-FR(T)□□N/KN-G6 (内蔵) ( 10 10 物 質) (物 質) ラインナップ( 定格荷重) 500N 1kN 2kN 5kN 10kN 200kN 500N 1kN 2kN 5kN 10kN 固有振動数 3.6kHz 5.0kHz 6.0kHz 7.0kHz 10.0kHz 問い合わせ 3.6kHz 5kHz 6kHz 7kHz 10kHz 質量 230g 230g 230g 230g 230g 230g 0.24kg 0.24kg 0.24kg 0.24kg 0.24kg 許容過負荷 150 % R.C. 150 % R.C. 定格出力 2mV/V ±1% 2mV/V ±0.5% 直線性 0.15% R.O. 0.15% R.O. ヒステリシス 0.1% R.O. 0.1% R.O. 繰り返し性 0.05% R.O. 0.05% R.O. 許容印加電圧 15V 15V 入力端子間抵抗 425Ω ±50Ω 425Ω ±50Ω 出力端子間抵抗 350Ω ±5Ω 350Ω ±5Ω 絶縁抵抗 1000MΩ( DC 50V) 1000MΩ( DC 50V) 補償温度範囲 –10℃ 〜 70℃ –10℃ 〜 70℃ 許容温度範囲 –10℃ 〜 70℃ –10℃ 〜 70℃ 零点温度影響 0.05% R.O. / 10℃ 0.05% R.O. / 10℃ 出力の温度影響 0.1% R.C. / 10℃ 0.05% R.C. / 10℃ ケーブル Φ6、6芯シールドロボットケーブル、5m直結、先端バラ Φ6、6芯シールドロボットケーブル、5m直結、先端バラ 固定方法 ネジ穴、ベースプレート 雄ネジ( M12) 本体材質 ステンレス ステンレス 取り扱い方法の詳細につきましては、https://loadcell.jp/products/loadcell/tc-fr-g6.html または https://loadcell.jp/products/loadcell/tt-fr-g6.htmlを参照ください。 TC-FR(T)□□N/KN-G6 TT-FR(T)□□N/KN-G6
Page2

寸法図(単位:mm) ロッドエンド接続図 ヘッドプレート、ベースプレート ヘッドプレート ベースプレート 六角穴付 型式 (質量) (質量) ボルト TC-FR(T)-G6 500N TC-FR(T)-G6 1kN TC-FR(T)-G6 2kN TF-UR102F TF-LR060F M5 ×12 TC-FR(T)-G6 5kN (約0.13kg) (約0.6kg) TC-FR(T)-G6 10kN TC-FR(T)-G6 20kN 関連製品 ※ 価格は全てメーカー希望小売価格です。 EtherNet/IP™ モデル 新発売 新発売 パネル取付穴 92×92サイズ DIN92×45 DINレール 軽量320g サイズ 取付対応 (電池含む) カラーグラフィックデジタル指示計 デジタル指示計 TD-9000T TD-700T シグナルコンディショナー ポータブルデジタル指示計 標準モデル 標準モデル TD-SC1 TD-01 Portable EtherNet/I P™モデル CC-Linkモデル CC-Linkモデル(計画中) RS-485モデル D/Aモデル RS-485モデル 大型液晶搭載の高機能モデル 小型・高機能の優れモノ 薄型・軽量の 現場でのチェックツール 荷重センサと変位センサの2入力に対応。充 数値表示、グラフ表示、TEDS機能、静ひずみ表示、 シグナルコンディショナー ポータブルでありながら組込用にも 実した比較判定機能を持ち、大容量内蔵 シグナルコンディショナー、一台で五役に対応。 高速サンプリング20,000回/秒、USB接 引けを取らない多彩な機能が満載。 メモリによる波形データ直接保存を実現しま 小 型・超 低 価 格 でありな がら、高 視 認 性 の 続経由でPCによる設定も可能。選べ いつでもどこでも、目的に合った した。 カラー液晶・多彩なホールド機能など、ハイ るネットワーク、TEDS校正機能搭載。 計測が可能です。 クラス製品と同等以上のパフォーマンスを実現。 安全に関するご注意 ■ 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。 ■ 水、湿気、湯気、ほこり、油煙などの多い場所に設置しないでください。火災、感電、故障などの原因となることがあります。 仕様および外観は製品改良のため予告なく変更することがありますのでご了承ください。 EtherNet/IPはODVA, Inc.の商標です。 記載されている会社名、製品名、ロゴマークは各社の商標または登録商標です。 https://loadcell.jp/( ロードセル製品) https://datarecorder.jp/( データレコーダー製品) 情報機器事業部 メジャメントプロダクト部 営業課 TEL 042-356-9161 〒206-8530 東京都多摩市落合1-47 FAX 042-356-9185  名古屋営業所 TEL 052-856-7355 〒465-0093 名古屋市名東区一社1-79 第6名昭ビル6F FAX 052-856-7366  大阪営業所 TEL 06-7670-4505 〒564-0062 大阪府吹田市垂水町3-17-25 第一福徳ビル5F FAX 06-7670-4506 技術的なお問い合わせ TEL 042-356-9161 (受付時間 9:30 ~12:00 /13:00 ~17: 00 土・日・祝日・当社休業日を除く) FAX 042-356-9185 このカタログの記載内容は 2021年 10月現在のものです。 PRINTED IN JAPAN 1021 TCJ・ISD-142C
