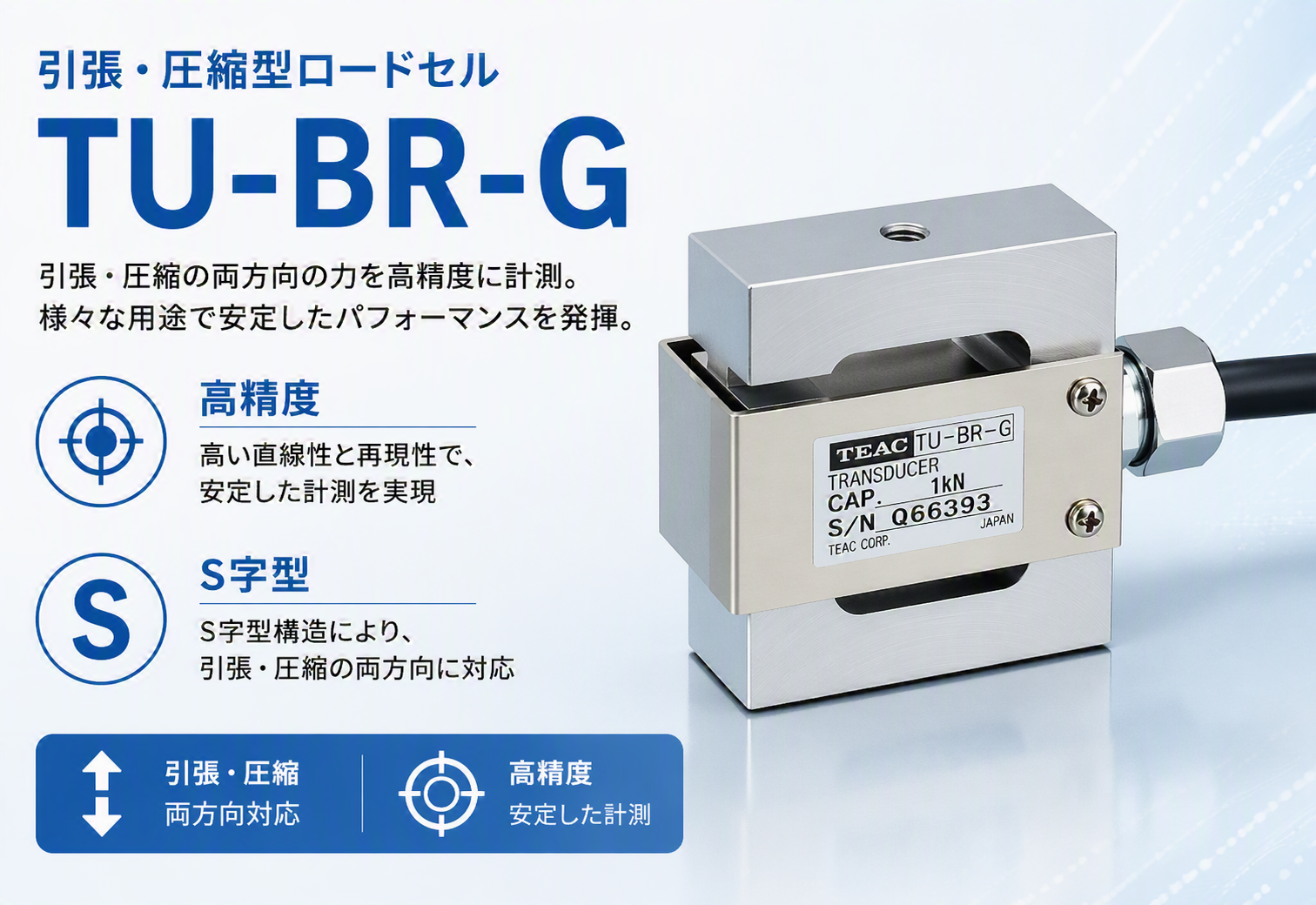

引張・圧縮型ロードセルTU-BR-G

引張・圧縮型ロードセル TU-BR□□N/KN-G 特 長高精度1/2000 引張・圧縮型ロードセル 用途 固定方法 試験機やコンベア・タンクスケールの計重用途に ネジで固定 ティアック ロードセルの特長 ティアックのロードセル （使用例） ティアックは、ロードセルの製造販売を開始した1980年代から、独自の構造により マウンターの圧力 ワイヤーソーのテンション ウェハーのダイシング ウェハーの研磨 高精度化・小型化を目指し技術を培ってきました。その技術を活かし、高応答、高 精度、高安定度を実現したロードセルや、環境保全に配慮した製品を数多く開発。 お客様の用途に合わせた適切なロードセルを提供しています。 さらに、標準品では対応が厳しい条件（使用環境、スペース）の場合はカスタマイ ズにも対応。ワンオフの試作から量産まで、研究・開発から生産技術に携わるエン ジニアの皆様をサポートします。 仕様 タイプ 引張・圧縮型 型式 TU-BR□□N/KN-G （10物質） ラインナップ（ 定格荷重） 200N 500N 1kN 2kN 5kN 10kN 20kN 固有振動数 0.6kHz 1.2kHz 1kHz 1.5kHz 2.7kHz 2.3kHz 2.2kHz 質量 0.3kg 0.3kg 0.3kg 0.45kg 0.5kg 0.5kg 1.6kg 許容過負荷 150％ R.C. 定格出力 3mV/V ±1% 直線性 0.05％ R.O. ヒステリシス 0.05％ R.O. 繰り返し性 0.03％ R.O. 零バランス ±10% R.O. 許容印加電圧 20V 入力端子間抵抗 350Ω ±3.5Ω 出力端子間抵抗 350Ω ±5Ω 絶縁抵抗 1000ＭΩ以上（ DC 50V） 補償温度範囲 –10℃ ～ 70℃ 許容温度範囲 –30℃～ 80℃ 零点温度影響 0.05% R.O. /10℃ 出力の温度影響 0.05％ R.C. / 10℃ ケーブル Φ6、4芯シールドケーブル、5m直結、 先端バラ 固定方法 ネジ穴 本体材質 アルミニウム 鉄 取り扱い方法の詳細につきましては、https://loadcell.jp/products/loadcell/tu-br.htmlを参照ください。

寸法図（単位：mm） 極性：引張 (＋)、圧縮 (–) ロッドエンドベアリング 型式 容量 A B C D E F G ロードセル ロッドエンドベアリング H J Ø K L ØM N TU-BR200N-G 200N 56 60 28 20 44 60 M6×1 深さ12 TU-BR200N-G TU-BR500N-G 500N 56 60 28 20 44 60 M6×1 深さ12 TU-BR500N-G TF-RR006F 126 108 6H7 9 18 M6×1.0 TU-BR1KN-G 1kN 56 60 28 20 44 60 M6×1 深さ12 TU-BR1KN-G TU-BR2KN-G 2kN 56 60 28 20 44 70 M12×1.75 深さ16 TU-BR2KN-G TU-BR5KN-G 5kN 56 60 28 20 44 70 M12×1.75 深さ16 TU-BR5KN-G TF-RR012F 199 165 12H7 16 34 M12×1.75 TU-BR10KN-G 10kN 56 60 28 20 44 70 M12×1.75 深さ16 TU-BR10KN-G TU-BR20KN-G 20kN 70 74 33 25 58 90 M16×2 深さ20 TU-BR20KN-G TF-RR016F 229 190 16H7 19 39 M16×2.0 関連製品 ※ 価格は全てメーカー希望小売価格です。 EtherNet/IP™ モデル 新発売 新発売 パネル取付穴 DIN92×45 92×92サイズ サイズ DINレール 軽量320g 取付対応 （電池含む） カラーグラフィックデジタル指示計 デジタル指示計 TD-9000T TD-700T シグナルコンディショナー ポータブルデジタル指示計 標準モデル 標準モデル TD-SC1 TD-01 Portable EtherNet/I P™モデル CC-Linkモデル D/Aモデル CC-Linkモデル（計画中） RS-485モデル RS-485モデル 大型液晶搭載の高機能モデル 小型・高機能の優れモノ 薄型・軽量の 現場でのチェックツール 荷重センサと変位センサの2入力に対応。充 数値表示、グラフ表示、TEDS機能、静ひずみ表示、 シグナルコンディショナー ポータブルでありながら組込用にも 実した比較判定機能を持ち、大容量内蔵 シグナルコンディショナー、一台で五役に対応。 高速サンプリング20,000回/秒、USB接 引けを取らない多彩な機能が満載。 メモリによる波形データ直接保存を実現しま 小 型・超 低 価 格 でありな がら、高 視 認 性 の 続経由でPCによる設定も可能。選べ いつでもどこでも、目的に合った した。 カラー液晶・多彩なホールド機能など、ハイ るネットワーク、TEDS校正機能搭載。 計測が可能です。 クラス製品と同等以上のパフォーマンスを実現。 ※ ※ ※準備中 ※リモートセンス対応 安全に関するご注意 ■ 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。 ■ 水、湿気、湯気、ほこり、油煙などの多い場所に設置しないでください。火災、感電、故障などの原因となることがあります。 仕様および外観は製品改良のため予告なく変更することがありますのでご了承ください｡ EtherNet/IPはODVA, Inc.の商標です。 記載されている会社名、製品名、ロゴマークは各社の商標または登録商標です。 https://loadcell.jp/（ ロードセル製品）　https://datarecorder.jp/（ データレコーダー製品） 情報機器事業部 メジャメントプロダクト部 営業課 TEL 042-356-9161 〒206-8530 東京都多摩市落合1-47 FAX 042-356-9185 　名古屋営業所 TEL 052-856-7355 〒465-0093 名古屋市名東区一社1-79 第6名昭ビル6F FAX 052-856-7366 　大阪営業所 TEL 06-7670-4505 〒564-0062 大阪府吹田市垂水町3-17-25 第一福徳ビル5F FAX 06-7670-4506 技術的なお問い合わせ TEL 042-356-9161 （受付時間 9:30 ～12:00 /13:00 ～17: 00 土･日･祝日･当社休業日を除く） FAX 042-356-9185 このカタログの記載内容は 2021年 10月現在のものです。 PRINTED IN JAPAN 1021 TCJ・ISD-155B
