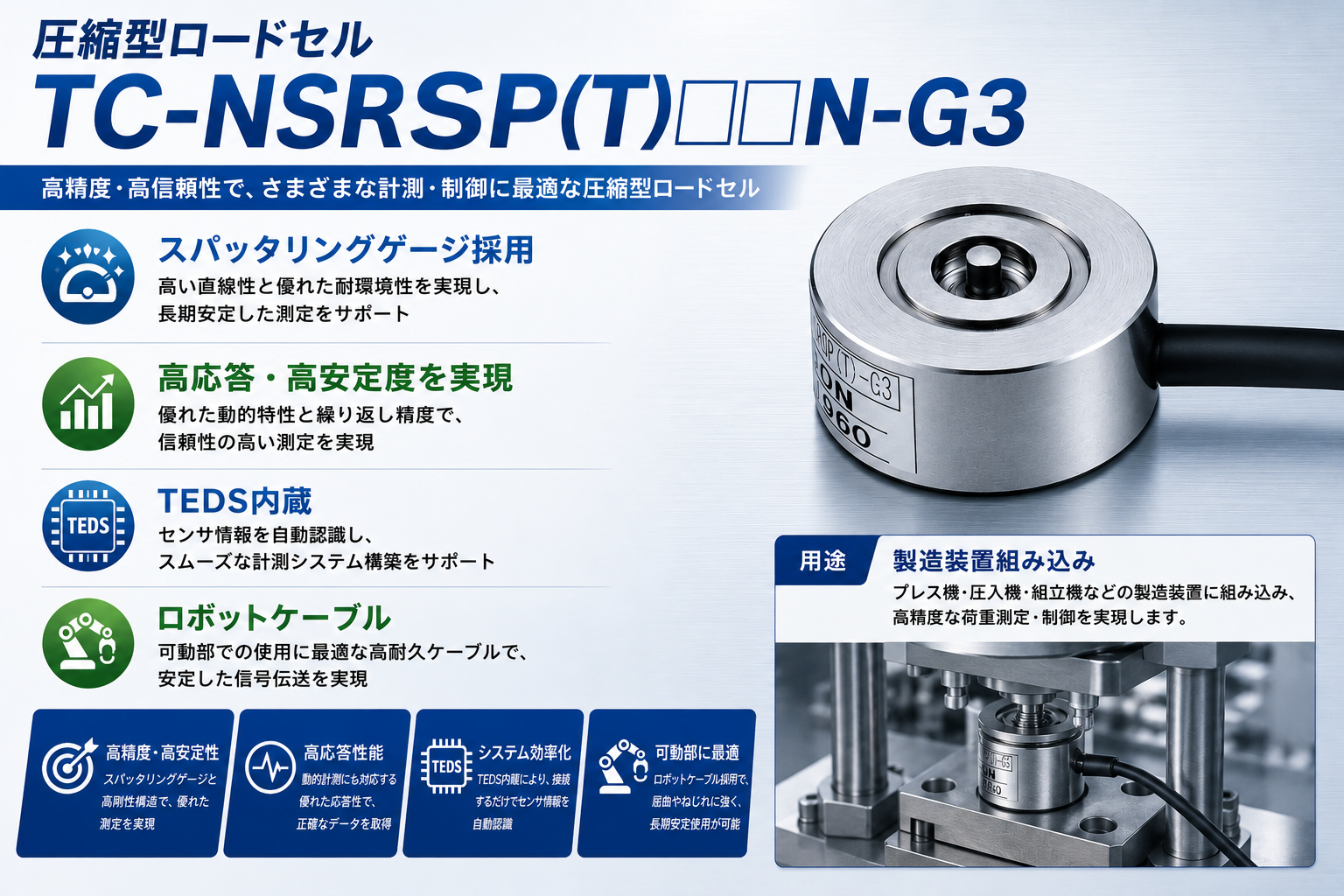

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(798.5Kb)

圧縮型TEDS内臓ロードセルTC-NSRSP-G3

製品カタログ

TC-NSRSP-G3

独自の技術により、高精度、高応答、高安定度を実現しました。
旧型名 TC-NSRSP:基本仕様は従来品のままTEDS機能の追加と環境対応(RoHS)に適合しました。

製品に関するお問い合わせはこちら
https://loadcell.jp/form/

関連メディア

このカタログについて

ドキュメント名 圧縮型TEDS内臓ロードセルTC-NSRSP-G3
ドキュメント種別 製品カタログ
ファイルサイズ 798.5Kb
登録カテゴリ
取り扱い企業 ティアック株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
Kulite製品カタログ自動車開発向け
製品カタログ

ティアック株式会社

この企業の関連カタログの表紙
カラーグラフィックデジタル指示計
製品カタログ

ティアック株式会社

この企業の関連カタログの表紙
圧縮型ロードセルTC-KR(T)-G6
製品カタログ

ティアック株式会社

このカタログの内容

Page1

圧縮型ロードセル TC-NSRSP(T)□□N-G3 新 技 術スパッタリング 材 質ステンレス 圧縮型ロードセル 屈曲に強い TEDS機能内蔵で 直線性0.2% ネジ固定が可能 ロボットケーブル プラグアンド 標準化 プレイが可能 小型なのに高精度(直線性0.2%) 底面に2-M2タップ穴をネジで固定 産業用ロボットや工作機械など 指示計TDシリーズを繋ぐだけで、 を実現 繰り返し動作が多い可動部で発生 今まで手動で行っていた等価入 する屈曲に対して、耐久性を強化。 力校正を自動で行うことができ、 高い安定性と信頼性を実現。 校正忘れを防げます。 (裏面 TEDS対応参照) 仕様 タイプ 圧縮型 型名 TC-NSRSP(T)□□N-G3 (本体内蔵) (10物質) 単位 固有振動数 質量 寸法図(単位:mm) 50N 41.8kHz 17g 定格容量 100N 60.9kHz 17g (ラインナップ) 200N 83.3kHz 17g 500N 116.9kHz 17g 許容過負荷 150 % R.C. 定格出力 1.3mV/V ±30% 直線性 0.2% R.O. ヒステリシス 0.2% R.O. Ø2 SR4 ゴムスリーブ 繰り返し性 0.2% R.O. 許容印加電圧 5V 入力端子間抵抗 1150Ω ±30% Ø20 (15) 出力端子間抵抗 1150Ω ±30% 絶縁抵抗 1000MΩ以上 補償温度範囲 0℃ 〜 60℃ ケーブル 許容温度範囲 –10 〜 70℃ Ø16 引出角度公差±5° 零点温度影響 0.3% R.O. / 10℃ 出力の温度影響 0.3% R.C. / 10℃ ケーブル Φ3、6芯シールドロボットケーブル、3m直結、先端バラ 2 -M2 深さ3 固定方法 ネジ穴 本体材質 ステンレス 取り扱い方法の詳細につきましては、https://loadcell.jp/products/loadcell/tc-nsrsp.htmlを参照ください。 10 1 (Ø4.2) (2.5)
