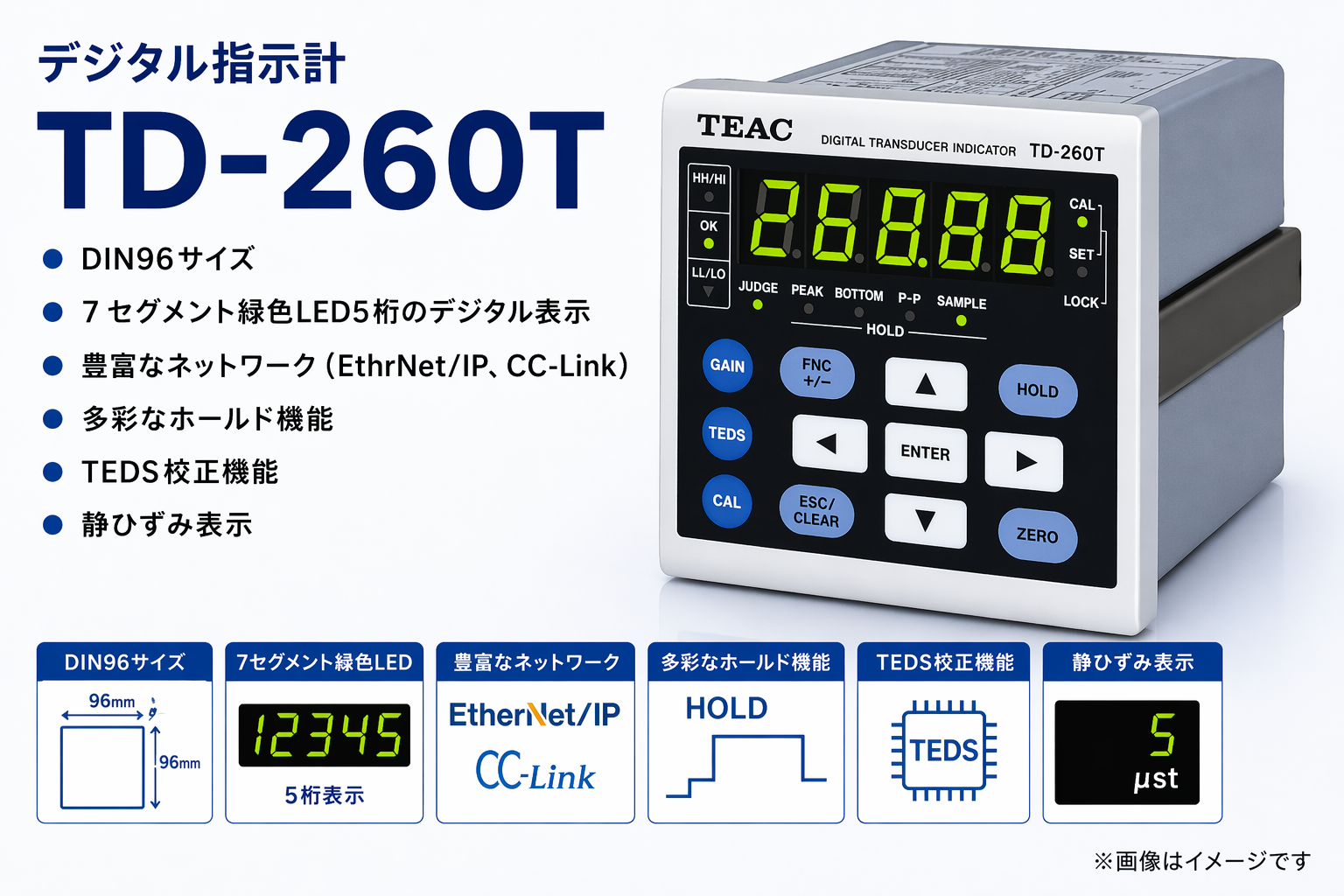

デジタル指示計TD-260T

仕　様 オプション（オプション搭載モデルには搭載できません。） 小型計装用デジタル指示計 ブリッジ電圧 DC10V、2.5V±10%、電流/60mA （リモートセンス使用可能） NDISパネル 信号入力範囲 ±3.2mV/V -----------------------------------------------------TD-260ND TD-260T 等価入力/TEDS 校正範囲 0.3mV/V-3.2mV/V ※オプションスロットに装着 校正精度 0.1%FS以内 （B.V 10V、センサ感度0.5mV/V以上の設定にて） ゼロ調整範囲 ±2.0mV/V 　　　 http://www.teac.co.jp/ 精度 非直線性 0.01%FS＋1Digit 以内（入力 1mV/V以上の時） ゼロドリフト 0.5μV/℃以内（入力換算値） ゲインドリフト ±0.005%FS/℃以内 Ａ/Ｄ変換速度 100回/秒 アナログフィルター 3、10、30、100、300Hz（－12db/oct）より選択 アナログ電圧出力 電圧 １mV/V当り約2V 負荷抵抗 2kΩ以上 TEDS RoHS指令 TEDS機能 IEEE1451.4 クラス2 ミックスモードインターフェース 対応 対応 但し、印加電源のリモートセンス機能との併用は不可 表示 表示文字 14.6mm 7セグメント緑色LEDによる数字表示 表示範囲 －19999 ～ 99999 小数点 表示位置の選択が可能 表示回数 4、6、10、20回／秒より選択 表示項目 校正設定 ゼロ校正／スパン校正 （TEDS校正、実負荷校正、等価入力校正） 機能設定 上限、下限、上上限、下下限、上下限比較モード、 オプション搭載モデル ヒステリシス、ゼロ付近、デジタルフィルタ、 アナログフィルタ、モーションディテクト、 BCDパラレルデータ出力 高精度と使いやすさを兼ね備えた完成形へ ゼロトラッキング、静ひずみ、デジタルゼロ、 ゼロオフセット、ホールドモード、キーロック、 ----------------TD-260T AC(BCD) / TD-260T DC(BCD) 最小目盛、表示回数、センサ印加電圧 B.C.Dデータ更新レート、RS-232C、D/Aコンバーター RS-232Cシリアルデータ出力 ホールド機能 サンプルホールド、ピークホールド、ボトムホールド、 ------------- TD-260T AC(232C) / TD-260T DC(232C) ピークtoピークホールド、区間指定ホールド (ピーク、 ボトム、ピークtoピーク) D/Aコンバータ電圧電流出力 外部入出力信号 入力 ホールド、判定、クリアー、デジタルゼロ -----------------TD-260T AC(D/A) / TD-260T DC(D/A) 出力 HH、H、OK、L、LL 各リレー １a接点、アナログ電圧 電源 100V-240V AC 約13W 10V-28V DC 約8W 使用温度範囲 －10℃～40℃ ピン配置図 保存温度範囲 －20℃～６0℃ 使用湿度範囲 85%RH以下（非結露） SENSOR CONTROL 適合規格 安全規格 EN61010-1　汚染度2　過電圧カテゴリⅡ、CEマーク EMC VCCI（クラスA） EN61326（クラスA）EN61000-3-2 EN61000-3-3 外形寸法（W×H×D） 約96×96×146mm（突起部含まず） 質量 約950g 外形寸法図／パネル取り付け穴寸法図 パネル取り付け穴寸法図 92＋0.8 0 パネル取り付け穴 （推奨板厚： 1.6～3.0mm） DIN IEC61554:2002 規格より 96 13 121 12 91 単位：mm ＊ 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読みください。 ＊ 仕様および外観は製品改良のため予告なく変更することがありますのでご了承ください｡ ＊ 水、湿気、湯気、油煙等の多い場所に設置しないでください。火災、感電、故障などの原因となることがあります。 ＊ その他、記載されている会社名、製品名、ロゴマークは各社の商標または登録商標です。 TD-260Tは、ひずみゲージ式トランスデューサー用デジタル指示計で、99999のプラス側フル5桁 http://www.teac.co.jp/ 表示に対応、各種比較機能、ホールド機能をもつ小型計装用指示計です。 計測営業課 またTEDS規格（IEEE1451.4 クラス2 複線ワイヤーインターフェース）に準拠。TEDS対応の各種 〒206-8530 東京都多摩市落合1-47 TEL 042-356-9161 FAX 042-356-9185 ひずみゲージ式トランスデューサーと組み合わせることにより、感度校正が簡単に正確に行えます。指 名古屋営業所 〒510-0821 三重県四日市市 TEL 059-359-7355 FAX 059-359-7366 久保田2-3-18 示計部は従来製品の使いやすさを継承し、マニュアル操作によるゼロ校正、スパン校正、上下限比較、 大阪営業所 〒564-0052 吹田市広芝町 4-1 TEL 06-6330-0291 FAX 06-6385-8849 ミタカビル 4階 デジタル/アナログフィルター、モーションディテクトおよびゼロトラッキング等の設定も可能です。 ● 技術的なお問い合わせ　CSグループ TEL 042-356-9161 FAX 042-356-9185 受付時間 9:30～12:00/13:00～17:00 ( 土･日･祝日を除く ) このカタログの記載内容は2011年8月現在のものです。 PRINTED IN JAPAN 0811 NH3・ISD-010 96 91 92＋0.8 0

の5桁表示、上上限・下下限比較機能を搭載 高精度＋使いやすい、小型計装用デジタル指示計 特長 使用事例 ホールド機能 ソフトウエア TD-260T 制御用ソフト ● 物理量を直読できる 99999( マイナス側 -19999) の マウンター、ボンダー荷重管理 サンプルホールド TD monitor 5桁デジタル表示。 RS-232C インターフェースつきモデル用に TD-260T プリント基板への荷重量を センサー入力値 の制御 ( 設定、表示、保存 ) が可能なアプリケーション ● TEDS対応により感度校正が容易。TEDS対応トランス TD monitor＊ロードセルで検出 が用意されています。 ＊弊社Webサイトよりダウンロードできます。 デューサー接続時はオートでの校正も可能。 表示値 設定 ● リモートセンス機能対応。ケーブル長が長い場合も精度 指示計画面と同じインジケーター表示に加え、波形での表示機能も備え、時間変 を落とさず測定可能。 化での確認も可能です。各ファンクション設定番号に対応した形で一括して確認 設定でき、設定内容の読み込み /保存も可能です。 ● 等価入力機能を備え、実負荷によらない感度調整が容易 ホールド中 時間 ● 静ひずみ測定が可能。塑性変形によるロードセル側不具 ホールド信号　 合等の見極めが容易。 ● 上下限比較機能の他、上上限・下下限比較機能に対応。 ● ピークホールド、ボトムホールド、ピーク toピークホー プレス、圧入管理 ピークホールド ルド、それぞれの区間指定ホールドなど多彩なホールド 加圧量をロードセルで検出 機能に対応。 表示値 ● 試験機、製造装置などへの組み込みに対応したDINサイ ズを採用。 ● アナログ電圧の出力が可能。表示値にあわせた出力用に ワーク はD/Aオプションをご用意。 センサー入力値 ホールド中 時間● 欧州 RoHS指令に対応。 ※REACH規則対応予定 ホールド信号　 リセット信号ON 判定信号ON 判定出力 表示 ボンベ残量管理 ボトムホールド 指示計本体のインジケーター表示値をそのまま表示するだけでなく、上下限設定 上限、下限設定に加え、上上限、下下限の条件設定が可能 値 ( ライン ) とともに時間変化を波形グラフとして表示できます。またステータ ボンベの重量を スも確認可能です。 になりました。実使用上の上限、下限だけでなく、制御そ 低床ロードセル式台秤で検出 センサー入力値 のものを停止する必要があるような場合、上上限、下下限 の判定出力を使用することで機器の損傷やトラブルの防止 につながります。 表示値 指示値 ホールド中 時間 上上限値 ホールド信号　 上限値 リセット信号ON 判定信号ON 下限値 下下限値 タンク、ホッパー残量管理 ピークtoピークホールド 判定出力 時間 保存 タンク、ホッパーの重量を HH OFFON ロードセルで検出 指示計からのデータは CSV 形式もしくはティアックデータレコーダーフォー P：ピーク値 マットである TAFFmat 形式で保存が可能です。CSV 形式で保存されたデータ HI OFF 表示値ON センサー入力値 B：ボトム値 はスプレッドシート表計算ソフトで読み込みが可能なため、その後の処理が簡単 P に行えます。 OK OFFON P LO OFF BON B LL OFFON ホールド中 時間 ホールド信号　 リセット信号ON 判定信号ON 荷重値 荷重値 荷重値 荷重値
